№976 от 25.05.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 155901
ПРИКАЗ.
О внесении изменений в описание типа СИ
Преобразователи давления измерительные Кристалл-22-Вн
Приказы по основной деятельности по агентству Вн. Приказ № 976 от 25.05.2020
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «25» мая 2020 г. № 976
ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ
Преобразователи давления измерительные Кристалл-22-Вн
Назначение средства измеренийПреобразователи давления измерительные Кристалл-22-Вн (далее - преобразователи) предназначены для непрерывного измерения давления: избыточного, разрежения, давления-разрежения в системах автоматического контроля, управления и регулирования параметров промышленных и технологических процессов и выдачи информации в виде унифицированного выходного сигнала постоянного тока, пропорционального величине измеряемого давления.
Преобразователи предназначены для измерения давления жидких и газообразных сред, неагрессивных к сплаву титана ВТ 14 ГОСТ 19807, припою ПСр 72 ГОСТ 19738, сапфиру ЕТО.032.544 ТУ.
Описание средства измеренийПринцип действия преобразователей основан на тензорезистивном эффекте.
Преобразователи представляют собой единую конструкцию, состоящую из первичного мембранного тензопреобразователя давления и электронного устройства.
Измеряемый параметр подается в камеру измеряемого блока и линейно преобразуется в деформацию чувствительного элемента и вызванное этой деформацией изменение электрического сопротивления тензорезисторов тензопреобразователя, размещенного в измерительном блоке. Изменение сопротивления тензорезисторов, пропорциональное изменению измеряемого параметра, преобразуется электронным устройством преобразователя в унифицированный токовый сигнал, который передается по четырехпроводной линии связи.
Электронное устройство размещено внутри взрывонепроницаемого корпуса и состоит из следующих основных узлов и элементов: преобразователя электрического сопротивления в ток, элементов схемы температурной компенсации, элементов перенастройки характеристики-корректора нуля, корректора диапазона.
Преобразователи Кристалл-22-Вн имеют следующие модификации:
-Кристалл-22ДИ-Вн модели 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2108, 2109, 2110, 2111, 2112, 2113, 2114, 2115, 2116, 2201, 2202, 2203 - преобразователи избыточного давления измерительные взрывозащищенные.
-
- Кристалл-22ДВ-Вн модели 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2108, 2109, 2110, 2201, 2202, 2203 - преобразователи разрежения измерительные взрывозащищенные.
-
- Кристалл-22ДИВ-Вн модели 2301, 2302, 2303, 2304, 2305, 2306, 2307, 2308, 2309, 2310, 2311 - преобразователи давления-разрежения измерительные взрывозащищенные.

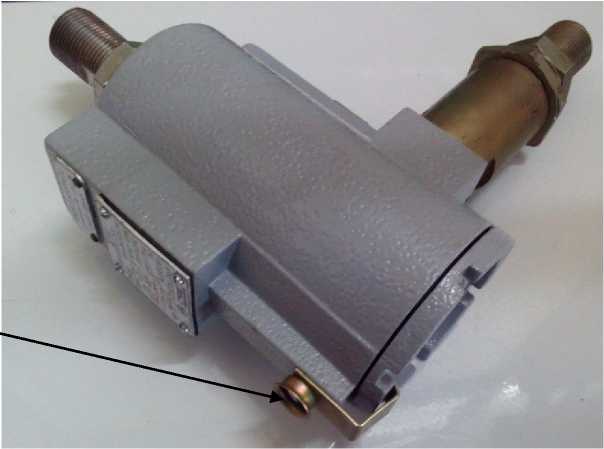

Общий вид преобразователей с указанием места пломбирования представлен на рисунке
Место
пломбирования
Рисунок 1 - Общий вид преобразователей с указанием места пломбирования
Программное обеспечение отсутствует.
Метрологические и технические характеристики преобразователей приведены в таблицах 1 - 4.
Таблица 1 - Метрологические характеристики преобразователей
|
Наименование характеристики |
Значение |
|
Выходные сигналы, мА |
от 0 до 5 (от 5 до 0) от 4 до 20 (от 20 до 4) |
|
Пределы допускаемой основной погрешности |у|, %, от диапазона измерений |
±0,25; ±0,5; ±1,0; ±1,5 |
|
Вариация выходного сигнала, не более |
±0,25; ±0,5; ±1,0; ±1,5 |
|
Пределы допускаемой дополнительной погрешности, вызванной воздействием вибрации во всем диапазоне частот, %, от диапазона изменения выходного сигнала, не более в диапазоне от 16 кПа и более |
±0,4 |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха, %, от диапазона изменения выходного сигнала, на каждые 10 °С, не более: lYl = 0,25 |
±0,25 |
|
lYl = 0,50 |
±0,45 |
|
|Y| = 1,00 |
±0,6 |
|
lYl = 1,50 |
±0,8 |
|
Пределы допускаемой дополнительной погрешности преобразователей с выходным сигналом от 4 до 20 (от 20 до 4) мА, вызванная плавным изменением напряжения питания, %, от диапазона изменения выходного сигнала, на каждые 1 В |
±0,01 |
|
Пределы допускаемой дополнительной погрешности, вызванной воздействием внешнего магнитного поля, %, от диапазона изменения |
±0,2 |
|
выходного сигнала |
Таблица 2 - Наименование преобразователя, модель, диапазон измерения, допускаемое давление перегрузки преобразователей Кристалл-22ДИ-Вн и Кристалл-22ДВ-Вн
|
Сокращенное наименование преобразователей |
Модель |
Единица измерения |
Диапазон измерения |
Допускаемое давление перегрузки | |
|
предельное |
рабочее | ||||
|
Преобразователи Кристалл-22ДИ-Вн, Кристалл-22ДВ -Вн |
2101 2201 |
кПа |
16*; 25; 40; 60 |
100 |
80 |
|
2102 2202 |
кПа |
25*; 40; 60; 100 |
160 |
125 | |
|
2103 2203 |
кПа |
40*; 60; 100; 160 |
250 |
200 | |
|
2104 |
МПа |
0,06*; 0,10; 0,16; 0,25 |
0,4 |
0,3 | |
|
2105 |
МПа |
0,10*; 0,16; 0,25; 0,40 |
0,63 |
0,5 | |
|
2106 |
МПа |
0,16*; 0,25; 0,40; 0,60 |
1 |
0,8 | |
|
2107 |
МПа |
0,25*; 0,40; 0,60; 1,00 |
1,6 |
1,25 | |
|
2108 |
МПа |
0,6*; 1,0; 1,6 |
2,5 |
2 | |
|
2109 |
МПа |
0,6*; 1,0; 1,6; 2,5 |
4 |
3 | |
|
2110 |
МПа |
1,0*; 1,6; 2,5; 4,0 |
6,3 |
5 | |
|
Преобразователи Кристалл-22ДИ-Вн |
2111 |
МПа |
2,5*; 4,0; 6,0; 10,0 |
16 |
12,5 |
|
2112 |
МПа |
4,0*; 6,0; 10,0; 16,0 |
25 |
20 | |
|
2113 |
МПа |
10*; 16; 25 |
40 |
30 | |
|
2114 |
МПа |
16*; 25; 40 |
56 |
46 | |
|
2115 |
МПа |
25*; 40; 60 |
80 |
72 | |
|
2116 |
МПа |
40*; 60; 100 |
125 |
110 | |
* - преобразователи с диапазоном измерений с отметкой * изготавливаются только с пределами допускаемой основной погрешности ±0,5 %, ±1,0 %, ±1,5 %.
Таблица 3 - Наименование преобразователя, модель, верхний предел измерений, допускаемое давление перегрузки преобразователей Кристалл-22ДИВ-Вн и Кристалл-22ДИВ-Вн-Ех
|
Сокращенное наименование преобразователей |
Модель |
Едини ца измере ния |
Верхние пределы измерений |
Допускаемое давление перегрузки | ||
|
по разрежению |
по избыточному давлению |
предельн ое |
рабочее | |||
|
Преобразователи Кристалл-22ДИВ -В н, Кристалл-22ДИВ-Вн-Ех |
2301 |
кПа |
8*; 12,5; 20; 31,5 |
100 |
80 | |
|
2302 |
кПа |
12,5*; 20; 31,5; 50 |
160 |
125 | ||
|
2303 |
кПа |
20*; 31,5; 50; 80 |
250 |
200 | ||
|
2304 |
МПа |
0,1 |
0,06; 0,15 |
0,4 |
0,3 | |
|
2305 |
МПа |
0,1 |
0,06; 0,15; 0,30 |
0,63 |
0,5 | |
|
МПа |
0,1 |
0,06; 0,15; 0,30; 0,53 |
1 |
0,8 | |
|
2308 |
МПа |
0,1 |
0,15*; 0,30; 0,53; 0,9 |
1,6 |
1,25 | |
|
2309 |
МПа |
0,1 |
0,53*; 0,9; 1,5 |
2,5 |
2 | |
|
2310 |
МПа |
0,1 |
0,53*; 0,9; 1,5; 2,4 |
4 |
3 | |
|
2311 |
МПа |
0,1 |
0,9*; 1,5; 2,4; 3,9 |
6,3 |
5 | |
|
* - преобразователи с диапазоном измерений с отметкой * изготавливаются только с пределами допускаемой основной погрешности ±0,5 %, ±1,0 %, ±1,5 %. | ||||||
Таблица 4 - Основные технические характеристики преобразователей
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
36 (±0,72) |
|
Напряжение питания постоянного тока для сигналов от 4 до 20 (от 20 до 4) мА, В |
от 15 до 42 |
|
Потребляемая мощность, В^А, не более: от 0 до 5 (от 5 до 0) мА от 4 до 20 (от 20 до 4) мА |
0,5 1,0 |
|
Степень защиты |
IP54, IP65, IP67 |
|
Маркировка взрывозащиты |
1Ex d IIB +H2 T5; 0Ex ia IIC T4 X |
|
Габаритные размеры, мм, не более |
64x165x180 |
|
Масса, кг, не более |
1,0 |
|
Нормальные условия измерений:
|
от +21 до +25 от 30 до 80 от 84 до 106,7 |
|
Рабочие условия измерений (в зависимости от исполнения): температура окружающего воздуха, °С
|
от -30 до +80 от +1 до +80 от -50 до +80 от -20 до +80 до 80 до 95 |
|
Средняя наработка на отказ, ч |
100000 |
|
Средний срок службы, лет, не менее |
12 |
наносится на табличку преобразователя методом фотохимического травления и в верхней части титульных листов руководства по эксплуатации и паспорта типографским способом.
Комплектность средства измеренийТаблица 5 - Комплектность преобразователей
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Преобразователь |
- |
1 шт. |
В соответствие с заказом |
|
Ниппель |
08536293 |
1 шт. |
- |
|
Прокладка |
08574131 |
4 шт. |
- |
|
Гайка |
08890094 |
1 шт. |
- |
|
Блок питания БП36 |
ТУ 4И0.005.020 |
1 шт. |
В соответствие с заказом, за отдельную плату |
|
Руководство по эксплуатации |
4И0.282.085 РЭ |
1 экз. |
Допускается прилагать по 1 экз. на каждые 10 преобразователей, поставляемых в один адрес |
|
Паспорт |
4И0.282.085 ПС |
1 экз. |
- |
|
Методика поверки |
МИ 1997-89 |
1 экз. |
Допускается прилагать по 1 экз. на каждые 10 преобразователей, поставляемых в один адрес |
|
Комплект монтажных частей |
4И4.075.004 |
1 компл. |
В соответствие с заказом, за отдельную плату |
осуществляется по документу МИ 1997-89 «Государственная система обеспечения единства измерений. Преобразователи давления измерительные. Методика поверки».
Основные средства поверки:
- манометр грузопоршневой МП, модификация МП-2,5 I и II разрядов (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 58794-14);
- манометр грузопоршневой МП, модификация МП-6 I и II разрядов (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 58794-14);
- манометр грузопоршневой МП, модификация МП-60 I и II разрядов (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 58794-14);
- манометр грузопоршневой МП, модификация МП-600 I и II разрядов (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 58794-14);
- задатчик давления «Метран-500 Воздух», класс точности 0,01.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых преобразователей с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационных документах.
Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным Кристалл-22-ВнГОСТ Р 8.802-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
ГОСТ 8.107-81 Государственная система обеспечения единства измерений. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений абсолютного давления в диапазоне от 1х 10-8 до 1 х 10-3 Па
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия
ГОСТ 31610.0-2012 (IEC 60079-0:2004) Электрооборудование для взрывоопасных газовых сред. Часть 0. Общие требования
ГОСТ IEC 60079-1-2011 Взрывоопасные среды. Часть I. Оборудование с видом взрывозащиты взрывонепроницаемые оболочки «d»
ГОСТ 31610.11-2012 (IEC 60079-11:2006) Электрооборудование для взрывоопасных газовых сред. Часть 11. Общие требования. Искробезопасная электрическая цепь «i»
МИ 1997-89 Государственная система обеспечения единства измерений. Преобразователи давления измерительные. Методика поверки
ТУ 4212-176-0022561-2006 Преобразователи давления измерительные Кристалл-22-Вн. Технические условия
ИзготовительАкционерное общество «Теплоконтроль» (АО «Теплоконтроль»)
ИНН 1659041868
Адрес: 420054, г. Казань, ул. Владимира Кулагина, 1
E-mail: tk_om@mail.ru
Телефон: (843)278-32-32; факс: (843) 278-32-32
Испытательные центрыФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46 Телефон/факс: +7 (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
В части внесения изменений:
Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36 Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
А.В. Кулешов
М.п. «25» мая 2020 г.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
м 976
25 мая 2020 г.
Москва
О внесении изменений в описание типа на преобразователи давления измерительные Кристалл-22-Вн
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением АО «Теплоконтроль» б/д № 9910/19 приказываю:
-
1. Внести изменения в описание типа на преобразователи давления измерительные Кристалл-22-Вн, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 33502-10, с сохранением регистрационного номера, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
