Сведения

об утвержденных типах средств измерений, подлежащие изменению в части срока действия утвержденного типа средства измерений

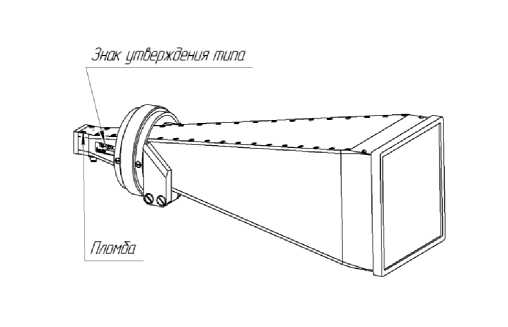

Внешний вид рупоров, места пломбировки от несанкционированного доступа и нанесения знаков утверждения типа и заводского номера приведены на рисунках 1-6.

Заводской номер наносится на корпус рупоров на металлический ярлык методом лазерной гравировки. Формат нанесения заводского номера - буквенно-цифровой. Нанесение знака поверки на средство измерений не предусмотрено.

Знак утберждения типа

Зав. номер

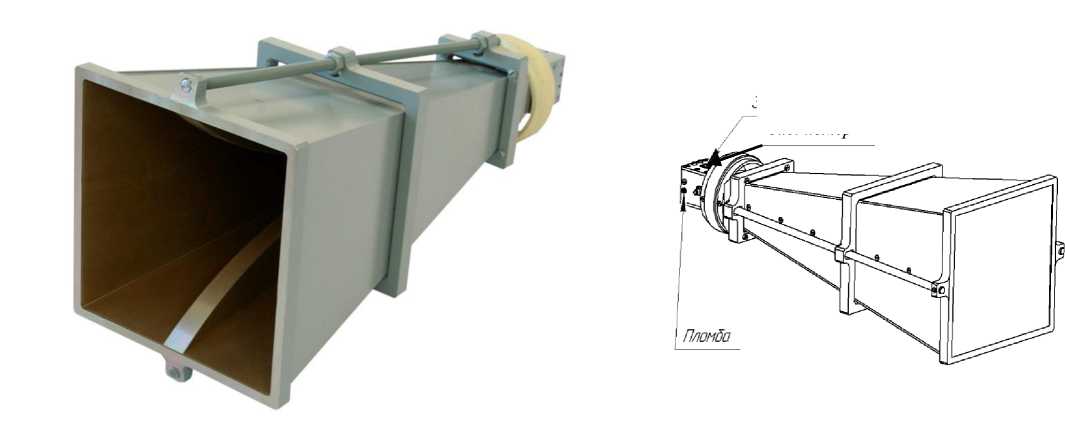

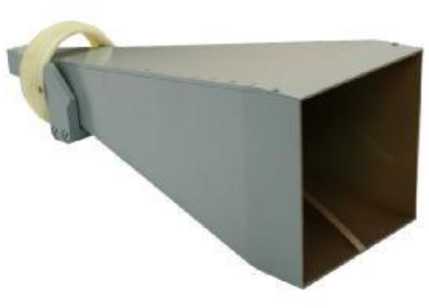

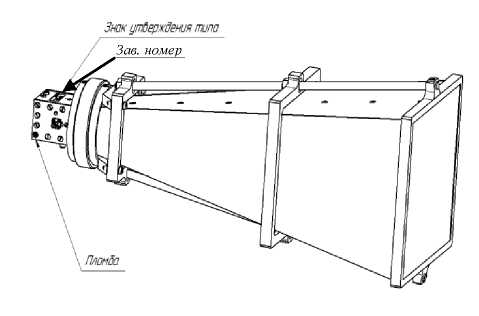

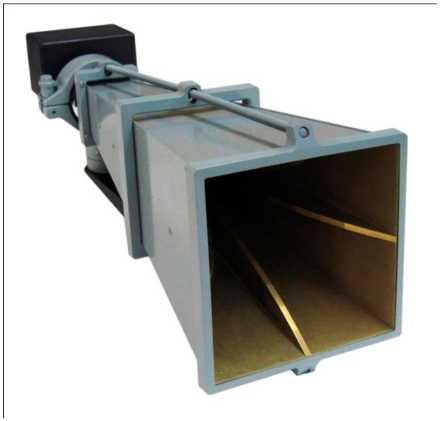

Рисунок 1 - Фотография внешнего вида (слева), места пломбировки от несанкционированного доступа и нанесения заводского номера и знака утверждения типа (справа) антенны П6-124

Рисунок 2 - Фотография внешнего вида (слева), места пломбировки от несанкционированного доступа и нанесения заводского номера и знака утверждения типа (справа) антенны П6-125

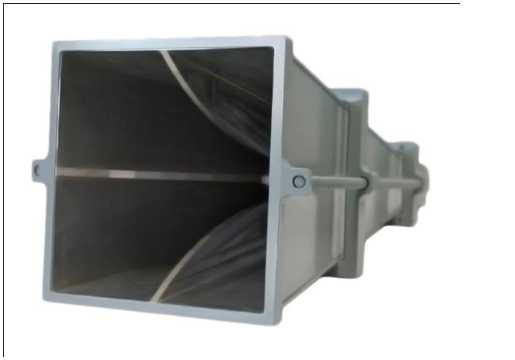

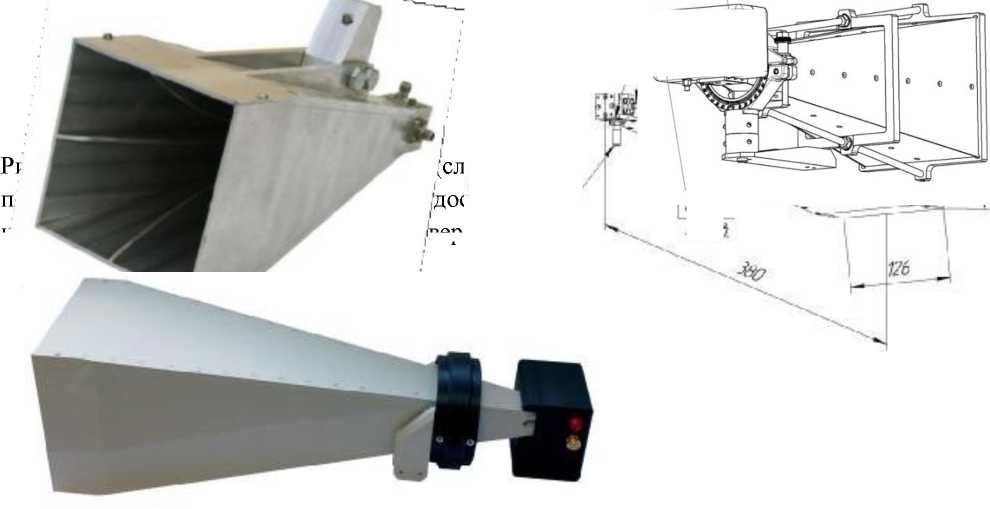

Рисунок 4 - Фотография внешнего вида (слева), места пломбировки от несанкционированного доступа и нанесения заводского номера и знака утверждения типа (справа) антенны П6-128

Рисунок 3 - Фотография внешнего вида (слева), места пломбировки от несанкционированного доступа и нанесения заводского номера и знака утверждения типа (справа) антенны П6-126

.1

СВЧиагруж!

вер

н

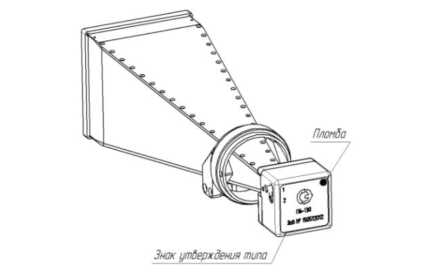

Рисунок 6 - Фотография внешнего вида (слева), места пломбирования от несанкционированного доступа и нанесения заводского номера и знака утверждения типа (справа) антенны П6-130

Таблица 1- Метрологические характеристики

Таблица 2- Основные технические

наносится способом лазерной гравировки на антенны форматом металлического ярлыка.

Таблица 3- Комплектность средства измерений

приведены: в разделе 4 «Описание рупора и принципов работы» документа КНПР.464653.008 РЭ «Рупор измерительный широкополосный П6-124». Руководство по эксплуатации»; в разделе 4 «Описание рупора и принципов работы» документа КНПР.464653.015 измерительный широкополосный П6-125». Руководство по эксплуатации»; «Описание рупора и принципов работы» документа КНПР.464653.013 измерительный широкополосный П6-126». Руководство по эксплуатации»; «Описание рупора и принципов работы» документа КНПР.464663.002 измерительный широкополосный П6-128». Руководство по эксплуатации»; «Описание рупора и принципов работы» документа КНПР.464663.007 измерительный широкополосный П6-129». Руководство по эксплуатации»; «Описание рупора и принципов работы» документа КНПР.464663.003 измерительный широкополосный П6-130». Руководство по эксплуатации»;

ГОСТ 13317-89 «Элементы соединений СВЧ трактов измерительных приборов. Присоединительные размеры»;

ГОСТ Р 8.574-2000 «ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц»;

КНПР.464653.008 ТУ «Рупоры измерительные широкополосные П6-124, П6-125, П6-126, П6-128, П6-129, П6-130. Технические условия».

Акционерное общество «СКАРД-Электроникс» (АО «СКАРД-Электроникс») ИНН 4629049921

Адрес: 305021, г. Курск, ул. Карла Маркса, д. 70Б

Тел: (4712) 39-06-32

E-mail: info@skard.ru

Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации (ГЦИ СИ ФБУ «ГНМЦ» Минобороны России)

Адрес:141006, Московская обл., г. Мытищи, ул. Комарова, д. 13

Телефон (495) 583-99-23 факс: (495) 583-99-48

Уникальный номер записи в реестре аккредитованных лиц № 30018-10.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «15» июля 2024 г. № 1658

Регистрационный № 76218-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики воды SANEXT

Счетчики воды SANEXT (далее - счётчики) предназначены для холодной питьевой воды по СанПиН 2.1.4.1074-01 и горячей воды водоснабжения и тепловых сетях по СанПиН 2.1.4.2496-09, в жилых, административных, а также в промышленных зданиях, протекающей по трубопроводу при давлении не более 1,6 МПа.

Принцип действия счётчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Количество оборотов крыльчатки пропорционально объёму воды, протекающей через счётчик.

Конструктивно счетчики состоят из корпуса с резьбовым присоединением (проточной части), крыльчатки и счётного механизма защищенного прозрачной крышкой.

Счётчики изготовлены из коррозионно-устойчивых материалов. Детали, соприкасающиеся с водой изготовлены из материалов, не снижающих качества воды, стойких к ее воздействию в пределах рабочего диапазона температур.

Поток воды попадает в корпус счётчика через сетку и далее поступает в измерительную полость, внутри которой на специальных опорах вращается крыльчатка с магнитами. Вода, пройдя зону вращения крыльчатки, поступает через выходное отверстие в выходной патрубок. Количество оборотов крыльчатки пропорционально количеству протекающей воды. Вращение крыльчатки через магнитную связь передаётся ведомой муфте счётного механизма, обеспечивающего за счёт масштабирующего редуктора возможность снятия показаний счётчика в целых м3, а также в долях м3. На циферблате счётного механизма имеется сигнальная звёздочка, обеспечивающая повышение разрешающей способности счётчика. Счётный механизм герметично отделен от измеряемой воды (сухоходный механизм). Для передачи измерительной информации на внешние устройства счетчики могут комплектоваться герконовым датчиком, который формирует выходные электрические (импульсные) сигналы или радиомодулем.

Счётчики предназначены для монтажа на горизонтальных и вертикальных трубопроводах.

Условное обозначение счетчиков при заказе

Счетчик воды SANEXT ___ ___ ___ ___ 1 2 3 4

• 1 - модель: «КВх» - предназначена для измерения объема холодной воды (от +5 до +30 °С);

«КВг» - предназначена для измерения объема горячей воды (от +5 до +90 °С); «КВу» - предназначена для измерения объема холодной и горячей воды (универсальный) (от +5 до +90 °С);

• 2 - номинальный объемный расход: «1,5» - 1,5 м³/ч; «2,5» - 2,5 м³/ч;

• 3 - тип выходного сигнала (в случае отсутствия выходного сигнала данная позиция не заполняется): «i» - импульсный выходной сигнал; «rc» - радиомодуль;

• 4 - диаметр условного прохода: «Ду 15» - 15 мм; «Ду 20» - 20 мм.

Внешний вид счётчиков представлен на рисунках 1 - 2.

Места пломбировки от несанкционированного доступа, представлены на рисунке 3.

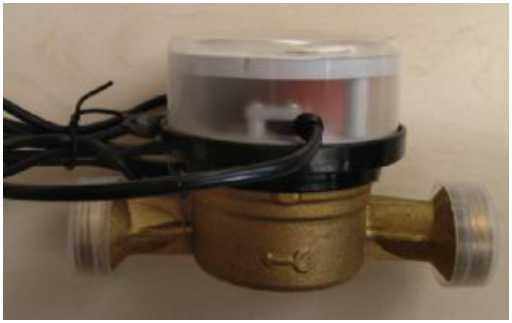

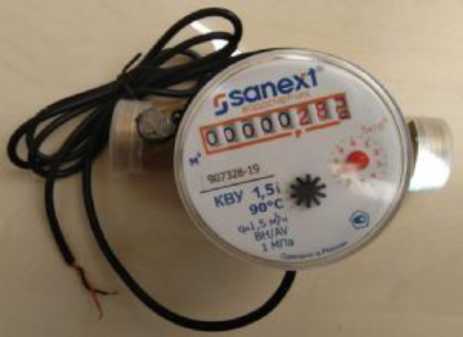

Р и с ун о к 1 - общий вид счетчиков с импульсным выходным сигналом

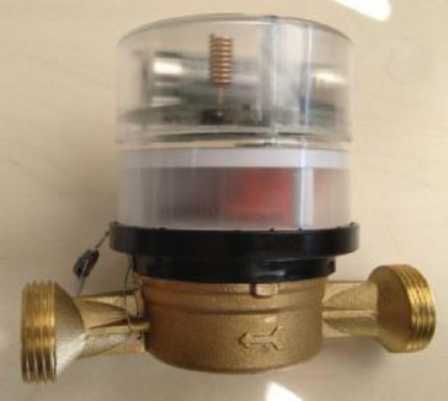

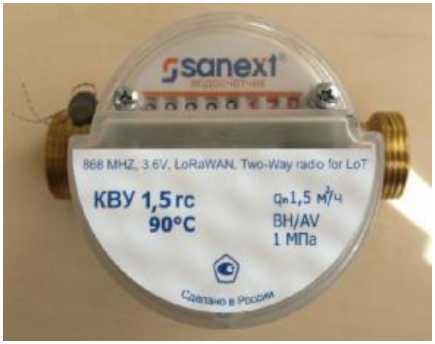

Рисунок 2 - общий вид счетчиков с радиомодулем

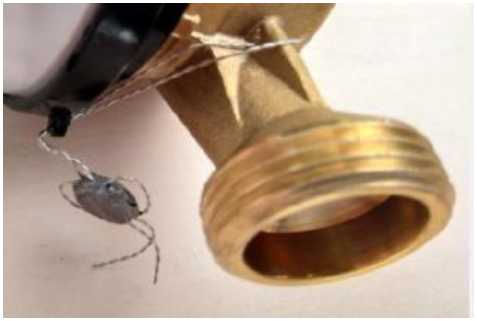

Р и с ун о к 3 - Пломбировка

отсутствует.

Табл иц а 1

Таблица 2 - Основные технические

Знак утверждения типа наносится на титульный лист паспорта типографским способом.

Таблица 3 - Комплектность счетчиков

приведены разделе 1.4 «Устройство и работа счетчиков» паспорта.

ТУ 26.51.63-005-04506328-2019 Счетчики воды SANEXT. Технические условия.

Общество     с     ограниченной

(ООО «САНЕКСТ.ПРО»)

ИНН 7813260600

Адрес: 197022, г. Санкт-Петербург, ул. Академика Павлова, д. 5, лит. В, помещ. 46-Н Телефон/факс: +7 (812) 336-54-76

Web-сайт: www.sanext.ru

E-mail: info@sanext.ru

Закрытое акционерное общество   Консалтинго-инжиниринговое   предприятие

«Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8 Телефон (факс): +7 (495) 491-78-12

E-mail: sittek@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311313.

токовых выходов. Установка унифицированного выходного сигнала (от 0 до 5 мА либо от 4 до 20 мА) может производиться отдельно для каждого канала.

Гидропанели ГП-1002 либо ГП-1002Т, состоящие из проточного модуля, электродной системы, блока усилителя, датчика температуры, устройства автоматического дозирования, могут быть удалены от блока преобразовательного на расстояние до 100 м.

Электрическое питание блока автоматического дозирования осуществляется от сети переменного тока напряжением 220 В при частоте (50 ± 1) Гц через источник питания постоянного тока ИП-1002 с выходным напряжением (24 ± 1) В.

Степень защиты узлов анализатора, обеспечиваемая оболочкой по ГОСТ 14254-2015, соответствует таблице 1.

Таблица 1

Типы применяемых электродов приведены в таблице 2. Таблица 2

Возможно применение других электродов, характеристики которых не хуже указанных электродов.

Анализаторы МАРК-1002 осуществляют обмен информацией по интерфейсу RS-485.

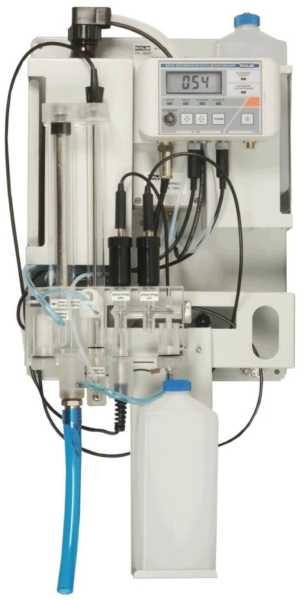

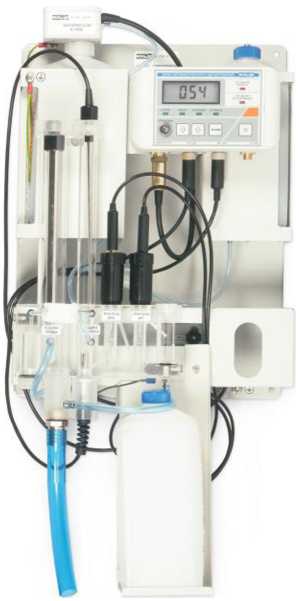

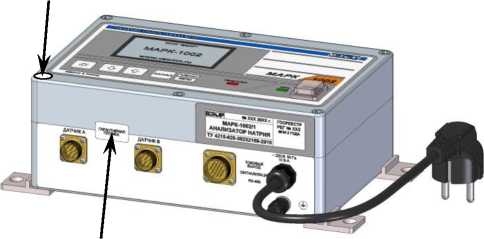

Общий вид анализатора МАРК-1002 и его составных частей показан на рисунке 1.

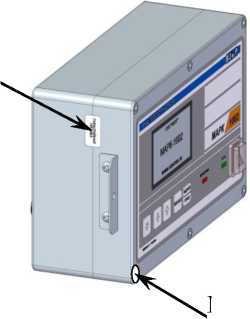

Схема пломбирования от несанкционированного доступа к элементам конструкции, обозначение места нанесения знака поверки представлены на рисунке 1б.

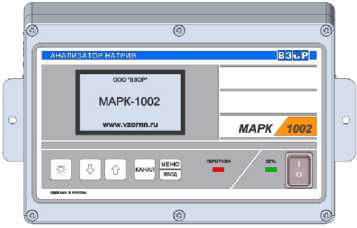

а - Общий вид блока преобразовательного

Место

пломбирования

Место нанесения

знака поверки

Место пломбирования

Место нанесения знака поверки

б - Схема пломбирования блока преобразовательного настенного исполнения (слева) и блока преобразовательного щитового исполнения (справа) от несанкционированного доступа к элементам конструкции (наклейка изготовителя), обозначение места нанесения знака поверки

г - Гидропанель ГП- 1002Т

в - Гидропанель ГП-1002

Рисунок 1 - Анализатор натрия

Заводской номер, однозначно идентифицирующий каждый экземпляр средств измерений, состоящий из арабских цифр, наносится печатным способом на информационную табличку, укрепленную на задней панели блока преобразовательного щитового исполнения и на нижней поверхности блока преобразовательного настенного исполнения анализатора. Также заводские номера анализаторов указываются в паспорте средства измерений.

Анализаторы функционируют под управлением микроконтроллера, который использует встроенное программное обеспечение (ПО), позволяющее управлять прибором и процессом измерений, осуществлять обмен информацией по интерфейсу RS-485.

Запись метрологически значимого программного компонента производится в процессе изготовления анализаторов с помощью специальных программных средств. Конструкция анализаторов исключает возможность несанкционированного воздействия на программные компоненты и измерительную информацию в процессе эксплуатации.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 3 -

обеспечения

данные

Метрологические и технические характеристики

Таблица 4 -

Наименование характеристики

3) для исполнений МАРК-1002Т, МАРК-1002Т/36, ...............МАРК-1002Т/1, МАРК-1002Т/1/36.........................................................................

Таблица 5 - Основные технические характеристики

наносится с внешней стороны на заднюю панель блока преобразовательного щитового исполнения и нижнюю поверхность блока преобразовательного настенного исполнения методом наклейки, на титульный лист руководства по эксплуатации и паспорт типографским способом.

Таблица 6 - Комплектность анализатора

* Количество по согласованию с заказчиком, но не более двух. ** Количество соответствует количеству гидропанелей.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 27987-88 Анализаторы жидкости потенциометрические ГСП. Общие технические условия;

ТУ 4215-028-39232169-2010 Анализатор натрия МАРК-1002. Технические условия.

Общество с ограниченной ответственностью «ВЗОР» (ООО «ВЗОР») ИНН 5261003830

Адрес: 603003, г. Нижний Новгород, ул. Заводской парк, д. 33, помещ. 2 Телефон (факс): (831) 229-65-50

Web-сайт: http://vzomn.ru.

E-mail: market@vzor.nnov.ru.

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)

Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д. 1

Телефон (факс): (831) 428-78-78, (831) 428-57-95

Web-сайт: http://www.nncsm.ru.

E-mail: mail@nncsm.ru.

Уникальный номер записи в реестре аккредитованных лиц № 30011-13.

Регистрационный № 58362-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики холодной и горячей воды крыльчатые VLF торговой марки VALTEC (далее по тексту - счетчики) предназначены для измерений объема холодной воды по ГОСТ Р 51232-98 и горячей сетевой воды по СанПиН 2.1.4.2496-09, протекающей по трубопроводам.

Принцип действия счетчиков основан на измерении количества оборотов крыльчатки, вращающейся за счет кинетической энергии жидкости. Поток направляется через струевыпрямитель входного патрубка корпуса счетчика в измерительную камеру, где под его действием вращается крыльчатка с прикрепленным к ней магнитом. Число оборотов крыльчатки пропорционально количеству протекающей через счетчик воды.

Счетчики состоят из корпуса, герметично закрытого крышкой, измерительной камеры, в которой имеется крыльчатка, синхронной магнитной муфты и счетного механизма с индикаторным устройством. Магнит, установленный в ступице крыльчатки, передает вращение на ведомый магнит синхронной муфты, находящейся в счетном механизме часового типа. Магнитная муфта защищена анодированным стальным экраном, который исключает влияние внешних магнитных полей на показания счетчика. Счетный механизм изолирован от измеряемой среды специальной прозрачной крышкой с уплотнительным кольцом.

Счетчики выпускаются в различных модификациях, которые отличаются диапазонами рабочих температур воды, наличием (отсутствием) импульсного выхода, диаметром условного прохода, размером присоединительной наружной резьбы, номинальным расходом, монтажной длиной. Структура условного обозначения счетчиков представлена в таблице 1.

Счетчик VLF -  [X  Гх~|  Гх~| ( Гх~| )- Гх~| -

1    2    3    4     5  -6

Таблица 1 - Структура условного обозначения

Корпус счетчиков соединяется со счетным механизмом пластмассовым термоусадочнымкольцом:

-   синего цвета для счетчиков VLF-C;

-  красного цвета для счетчиков VLF-W;

-   серого (или желтого) цвета для счетчиков VLF-U.

Индикаторное устройство счетного механизма состоит стрелочного указателя и определяет объем воды в м^.

На одной оси с крыльчаткой установлена магнитная муфта, момент вращения зубчатой звездочке счетного механизма, которая разрешающей способности счетчиков при их поверке на установках сигналов.

Счетчики имеют встроенный во входной патрубок струевыпрямитель, который служит для равномерного распределения подачи воды на лопасти крыльчатки, а также для защитыт попадания в камеру крупных механических частиц.

Счетчики с импульсным выходом позволяют осуществлять дистанционную регистрацию объема воды. Импульсный выход обеспечивается герконовым преобразователем. Импульсный выход решен по 4-х проводной схеме, что позволяет подключать счетчики как к обычным релейным считывающим устройствам, так и к устройствам, поддерживающим стандарт NAMUR (DIN EN 50227, DIN 192234). Стандарт NAМUR предусматривает возможность контроля считывающим устройством обрыва провода и короткого замыкания. Для этого в цепь геркона включены два дополнительных сопротивления.

Счетчики допускают горизонтальную и вертикальную установку на трубопроводе.

Комплект монтажных частей обеспечивает длины прямых участков перед счетчиком не менее 3Ду, после - не менее 1Ду.

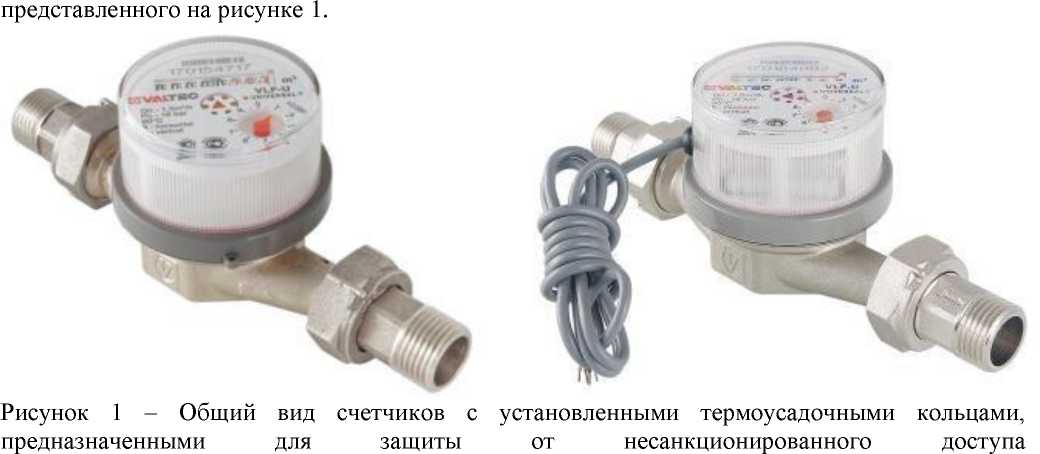

Общий вид счетчиков представлен на рисунке 1. Пломбировка от несанкционированного доступа осуществляется с помощью термоусадочного кольца,

Программное обеспечение отсутствует.

Таблица 2 - Метрологические характеристики

VLF-U

- для

от +5 до +90

от +5 до +50

80

12

86000

счетчиков

• - температура окружающего воздуха, °С

• - относительная влажность при температуре +35 °С, %, не более Средний срок службы, лет

Средняя наработка на отказ, ч

наносится на счетчики методом флексографии и на титульный лист эксплуатационной документации типографским способом.

Таблица 4 - Комплектность

приведены в разделах 6 «Визуальное считывание показаний» и 7 «дистанционное считывание показаний» руководства по эксплуатации и паспорта.

ГОСТ Р 50193.1-92 (ИСО 4064/1-77) Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования;

ГОСТ Р 50601-93 Счетчики питьевой воды крыльчатые. Общие технические условия;

ТУ 4213-003-82214908-2014 Счетчики холодной и горячей воды крыльчатые VLF торговой марки VALTEC. Технические условия.

Общество с ограниченной ответственностью «Спутник»(ООО «Спутник») ИНН 7811385876

Адрес: 192019, г. Санкт-Петербург, ул. Профессора Качалова, д. 11, к. 3, лит. «А» Телефон: +7 (812) 412-44-80

Web-сайт: http://ooo-sputnik.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Адрес: 644116, г. Омск, ул. 24 Северная, д. 117-А

Телефон (факс): +7 (3812) 68-07-99; +7 (3812) 68-04-07

Web-сайт: http://csm.omsk.ru

E-mail: info@ocsm.omsk.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311670.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «15» июля 2024 г. № 1658

Регистрационный № 58703-14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Антенны измерительные дипольные П6-121, П6-121М1

Антенны измерительные дипольные П6-121, П6-121М1 (далее -предназначены (совместно с измерительными приёмниками, анализаторами вольтметрами селективными) для измерений напряжённости электрического поля.

Конструктивно антенны представляют собой пассивные биконические Приёмными элементами антенн являются два конических вибратора, диполи выполнены из алюминиевого прутка. Вибраторы по резьбе закреплены на Т-образном узле крепления. Антенны имеют коаксиальный СВЧ - вход с волновым сопротивлением 50 Ом типа SMA (розетка), или N-типа (по согласованию с заказчиком). Согласование вибраторов с СВЧ-входом осуществляется при помощи согласующего трансформатора, размещённого в корпусе узла крепления.

Антенны П6-121 и П6-121М1 имеют одинаковые характеристики и отличаются конструктивным исполнением.

Антенна П6-121 имеет складную конструкцию вибраторов для уменьшения габаритных размеров при перемещении и транспортировке.

Антенна П6-121М1 имеет нескладные вибраторы.

Антенны имеют линейную поляризацию.

Принцип действия антенны основан электромагнитного поля в соответствующую ей высокочастотную мощность в тракте.

Внешний вид антенн, место нанесения заводского номера и знака утверждения типа и места пломбировки от несанкционированного доступа приведены на рисунках 1-3.

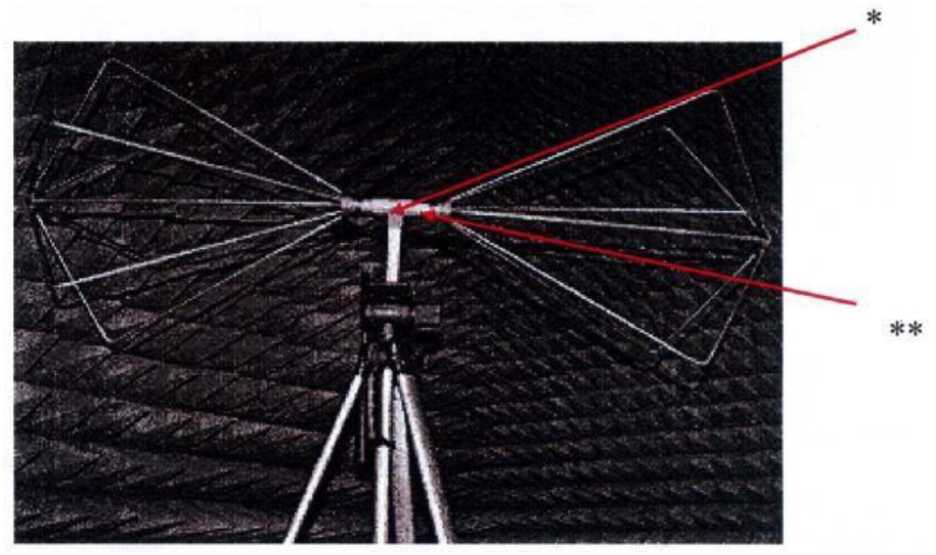

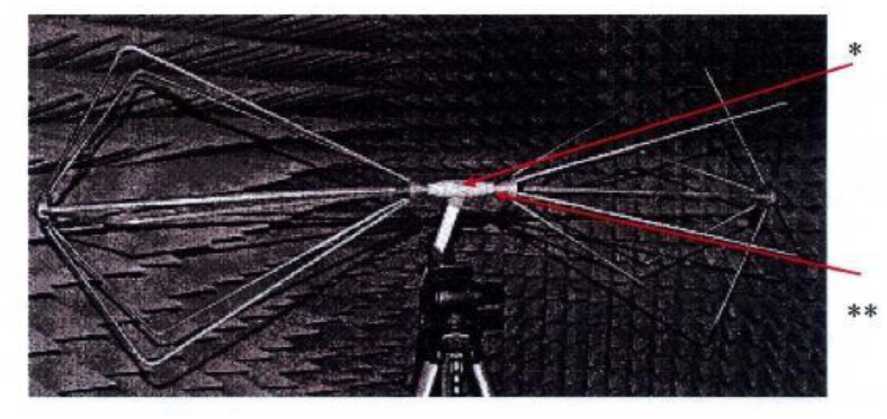

Рисунок 1 - П6-121

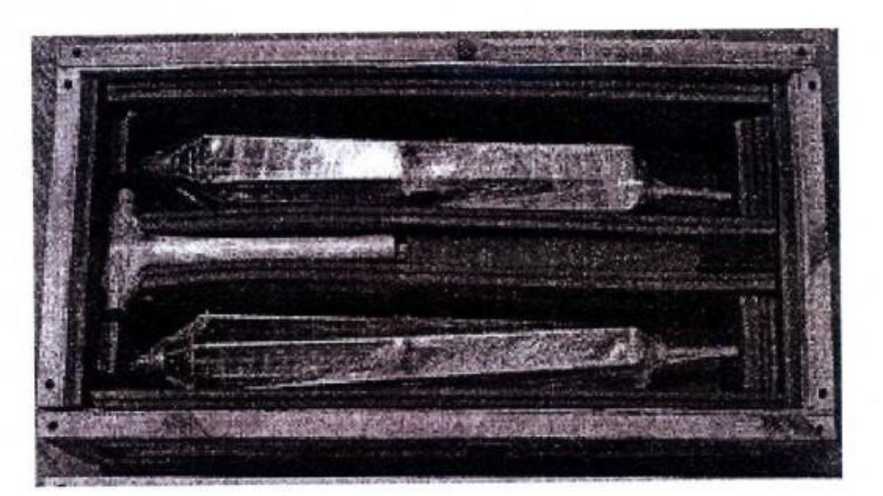

Рисунок 2 - П6-121 в сложенном положении

Рисунок 3 -П6-121М1

*- место нанесения заводского номера и знака утверждения типа ** - места пломбировки от несанкционированного доступа

Заводской номер наносится на корпус антенны на металлический ярлык методом лазерной гравировки. Формат нанесения заводского номера - буквенно-цифровой. Нанесение знака поверки на средство измерений не предусмотрено.

Таблица 1- Метрологические характеристики

Таблица 2- Основные технические

наносится способом лазерной гравировки на антенны форматом металлического ярлыка.

Таблица 3- Комплектность средства измерений

приведены в разделе 4 «Описание антенны и принципов работы» документа КНПР.464641.010 РЭ «Антенны измерительные дипольные П6-121, П6-121М1». Руководство по эксплуатации».

КНПР.464641.010 ТУ «Антенны измерительные дипольные П6-121, П6-121М1. Технические условия».

Акционерное общество «СКАРД-Электроникс» (АО «СКАРД-Электроникс»)

ИНН 4629049921

Адрес: 305021, г. Курск, ул. Карла Маркса, д. 70Б Телефон/Факс: (4712) 39-06-32

E-mail: info@skard.ru

Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации (ГЦИ СИ ФБУ «ГНМЦ» Минобороны России)

Адрес:141006, Московская обл., г. Мытищи, ул. Комарова, д. 13

Телефон (495) 583-99-23 факс: (495) 583-99-48

Уникальный номер записи в реестре аккредитованных лиц № 30018-10.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «15» июля 2024 г. № 1658

Регистрационный № 58704-14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Антенны измерительные логопериодические П6-122, П6-122М2

Антенны измерительные логопериодические П6-122, П6-122М2 (далее - антенны) предназначены (совместно с измерительными приёмниками, анализаторами спектра, вольтметрами селективными) для измерений напряжённости электрической составляющей переменного электромагнитного поля.

Конструктивно антенны выполнены в виде продольной решетки вибраторов, питаемых двухпроводной симметричной линией с проводниками квадратного сечения, выполняющие одновременно роль несущей конструкции. Длина вибраторов и расстояние между ними изменяются по закону геометрической прогрессии со знаменателем т = 0,88. Возбуждение двухпроводной линии осуществляется коаксиальным кабелем типа РК-50-2-22, проложенным вдоль одного из проводников двухпроводной линии. Антенны имеют коаксиальный СВЧ - вход с волновым сопротивлением 50 Ом типа SMA (розетка), или N-типа (по согласованию с заказчиком). Конструкция антенн предусматривает возможность крепления на стандартный фотоштатив или диэлектрическую треногу.

Антенна П6-122М2 отличается от П6-122 диапазоном рабочих частот и более развитой решёткой вибраторов, защищённой в передней части пластмассовым кожухом.

Принцип действия антенн основан на преобразовании напряжённости электромагнитного поля в соответствующую ей высокочастотную мощность в тракте.

Внешний вид антенн показан на рисунках 1 и 2. Место нанесения заводского номера, знака утверждения типа и место пломбировки от несанкционированного доступа приведены на рисунке 3.

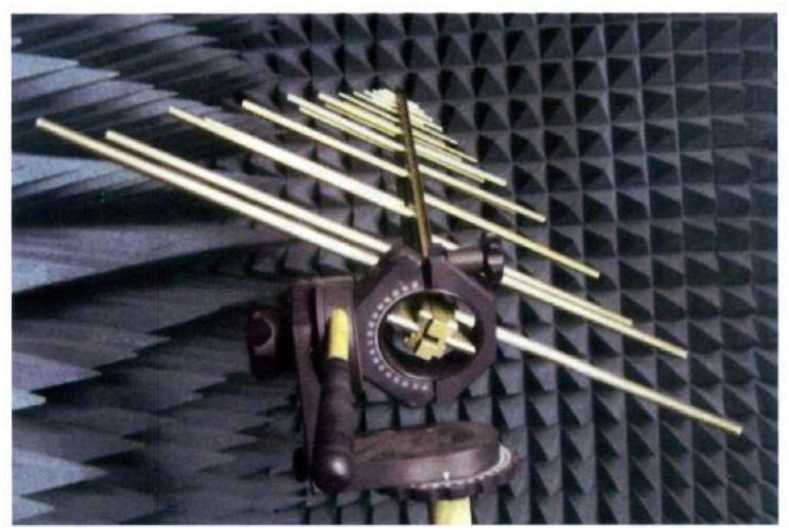

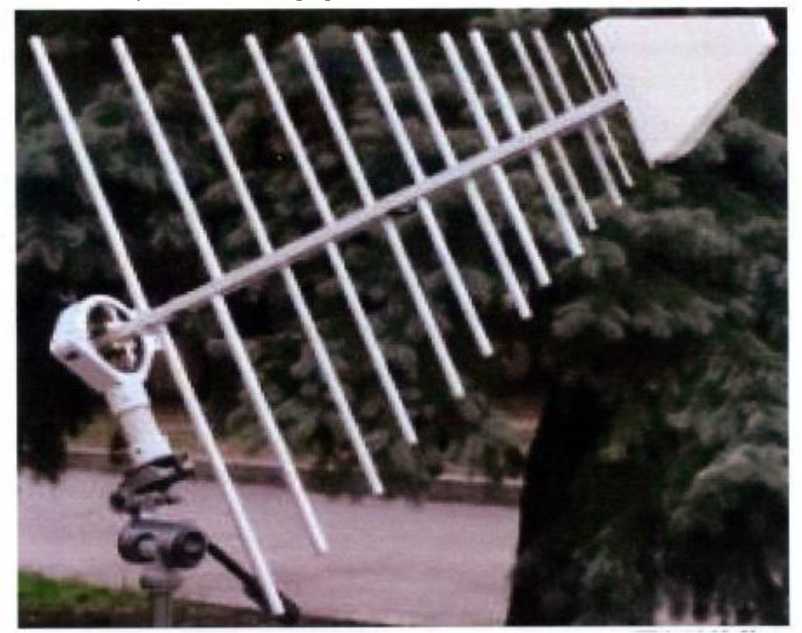

Рисунок 1 - Фотография внешнего вида антенны П6-122

Рисунок 2 - Фотография внешнего вида антенны П6-122М2

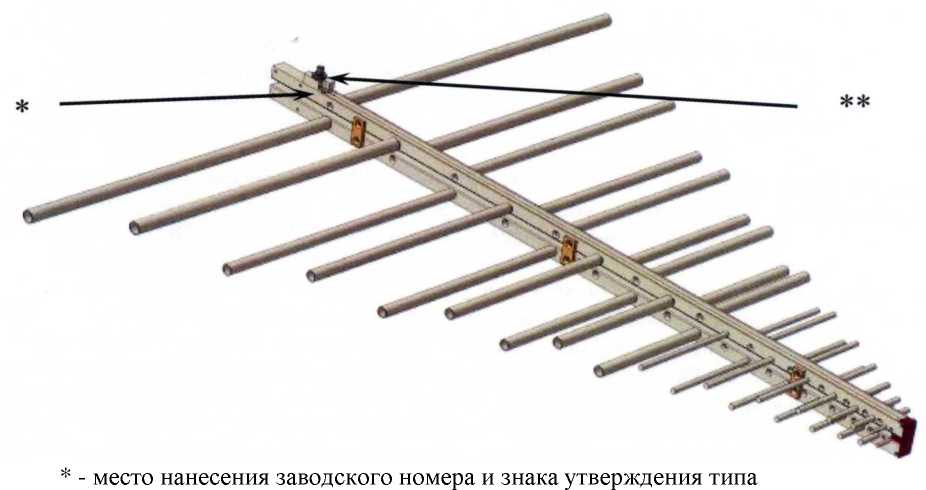

Рисунок 3 - Место пломбировки от несанкционированного доступа, место нанесения знака утверждения типа и заводского номера

** - место пломбировки от несанкционированного доступа

Заводской номер наносится на корпус антенны на металлический ярлык методом лазерной гравировки. Формат нанесения заводского номера - буквенно-цифровой. Нанесение знака поверки на средство измерений не предусмотрено.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические

наносится способом лазерной гравировки на антенны форматом металлического ярлыка.

Таблица 3 - Комплектность средства измерений

приведены в разделе 4 «Описание антенн и принципов работы» документа КНПР.464651.008 РЭ «Антенны измерительные логопериодические П6-122, П6-122М2. Руководство по эксплуатации».

КНПР.464651.008 ТУ «Антенны измерительные логопериодические П6-122, П6-122М2. Технические условия».

Акционерное общество «СКАРД-Электроникс» (АО «СКАРД-Электроникс»)

ИНН 4629049921

Адрес: 305021, г. Курск, ул. Карла Маркса, д. 70Б Телефон/Факс: (4712) 39-06-32

E-mail: info@skard.ru

Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации (ГЦИ СИ ФБУ «ГНМЦ» Минобороны России)

Адрес:141006, Московская обл., г. Мытищи, ул. Комарова, д. 13

Телефон (495) 583-99-23 факс: (495) 583-99-48

Уникальный номер записи в реестре аккредитованных лиц № 30018-10.
