ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы водорода и горючих газов «ИнтеГаз» предназначены для определения объемной доли водорода и горючих газов (в пересчете на оксид углерода), растворенных в трансформаторном масле, в маслонаполненном энергетическом оборудовании.

Принцип действия анализаторов водорода и горючих газов «ИнтеГаз» заключается в извлечении газов, растворенных в трансформаторном масле в газовую фазу с последующим определением водорода с помощью полупроводникового МДП сенсора, суммы горючих газов с помощью электрохимического сенсора.

МДП сенсор представляет собой полупроводниковый чувствительный элемент со структурой типа металл-диэлектрик-полупроводник (МДП), емкость которого изменяется в зависимости от количества водорода, попадающего на поверхность металлического электрода.

Принцип действия электрохимического сенсора основан на протекании химической реакции в электролитической ячейке, в результате реакции в растворе электролита возникает электрический ток, которой пропорционален содержанию горючих газов в пробе. Сигнал с электрохимического датчика рассчитывается и выдается в пересчете на оксид углерода.

В анализаторе также предусмотрена индикация относительной влажности масла (в растворенной и несвязанной форме) с помощью диэлькометрического тонкопленочного сенсора.

Конструктивно анализатор водорода и горючих газов «ИнтеГаз» выполнен в едином корпусе из нержавеющей стали. Внутри корпуса расположены электромагнитный насос, пробоотборный блок, газовая схема, сенсоры, электронная плата и блок питания. На передней панели анализаторов исполнения 2 расположена панель визуализации, обеспечивающая вывод текущей информации о результатах измерений и о функционировании анализатора. Силовые и интерфейсные кабели заводятся в анализатор через герметизированные кабельные вводы, расположенные на нижней части корпуса анализатора. Заземление анализатора выполняется с помощью резьбового соединения, расположенного в нижней части корпуса анализатора.

Анализаторы устанавливают в непосредственной близости от объекта контроля (маслонаполненное оборудование - трансформаторы, автотрансформаторы, шунтирующие реакторы и др.). Проба масла по трубным линиям, подключенным к входному и выходному штуцерам прибора, с помощью встроенного электромагнитного насоса, прокачивается из объекта контроля через термостатируемое устройство пробоотбора анализатора, где растворенные газы извлекаются в газовую фазу. Далее, проба газов последовательно проходит через полупроводниковый и электрохимический сенсоры, сигналы которых пропорциональны содержанию определяемых газов в пробе.

В анализаторах «ИнтеГаз» предусмотрены следующие каналы обмена данными:

- интерфейсы RS-485, RS-232, опционально Ethernet 10/100 Base-TX, радио модем;

- протоколы ModBus RTU, опционально ModBus TCP.

Анализаторы водорода и горючих газов «ИнтеГаз» выпускают в двух модификациях: «ИнтеГаз» и «ИнтеГаз-М», отличающиеся размером корпуса, каждая из которых имеет два исполнения: исполнение 1 - без панели визуализации, исполнение 2 - с панелью визуализации.

Общий вид анализаторов представлен на рисунках 1 - 2.

Схема пломбирования представлена на рисунках 3 - 4.

б)

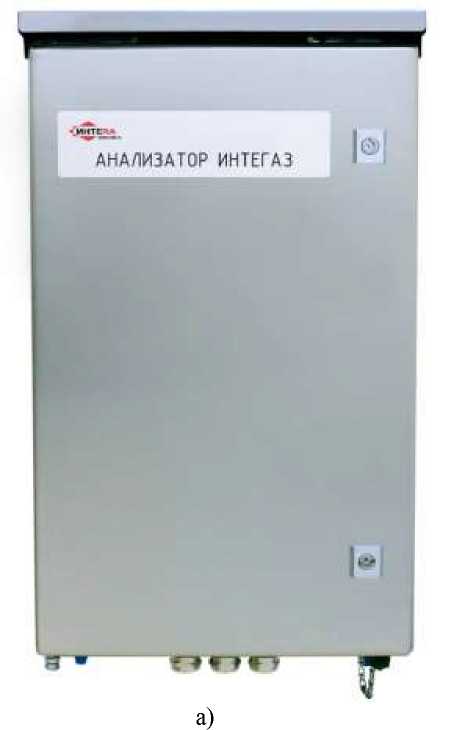

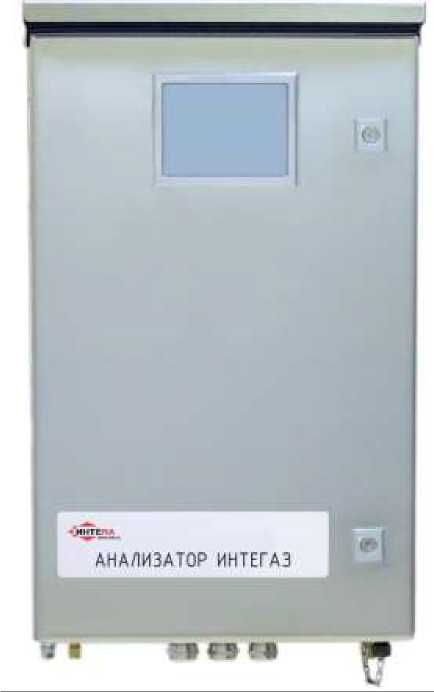

Рисунок 1 - Общий вид анализатора водорода и горючих газов «ИнтеГаз» модификация «ИнтеГаз» исполнение 1 (а), исполнение 2 (б)

в)

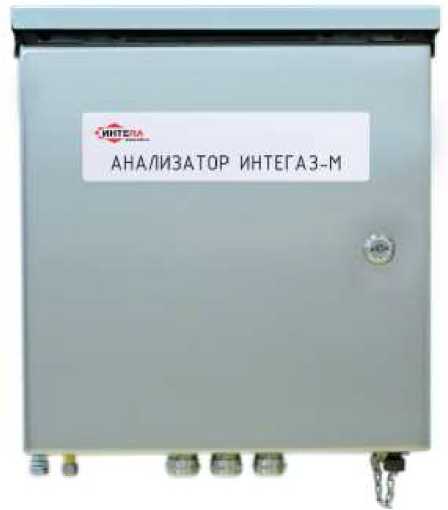

Рисунок 2 - Общий вид анализатора водорода и горючих газов «ИнтеГаз» модификация «ИнтеГаз-М» исполнение 1 (в), исполнение 2 (г)

г)

Пломбировочный скотч

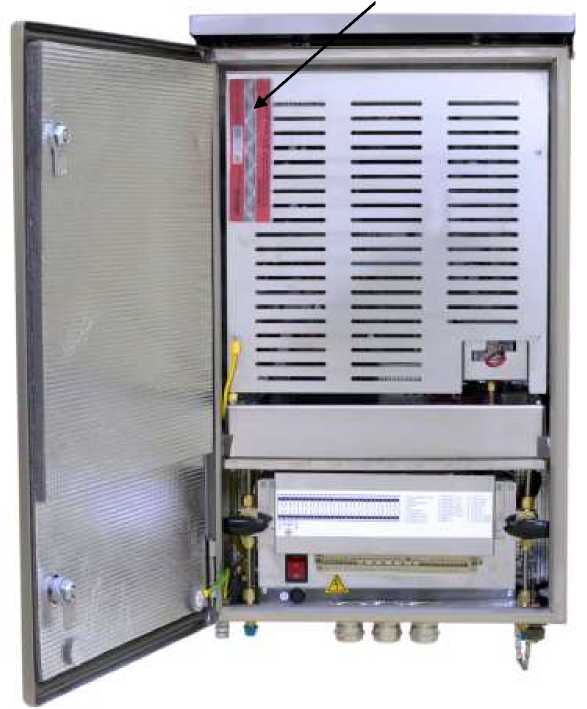

Рисунок 3 - Схема пломбирования анализаторов водорода и горючих газов «ИнтеГаз» модификация «ИнтеГаз»

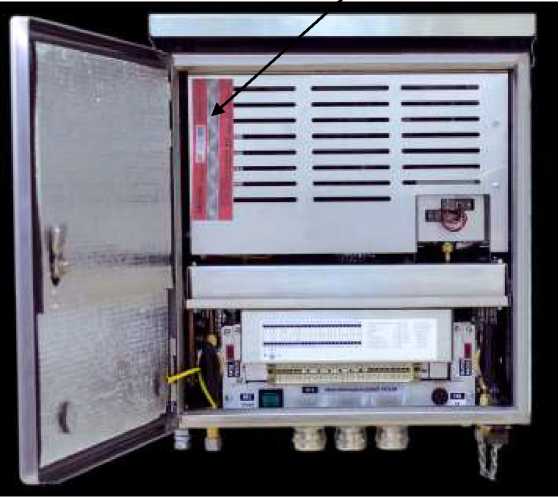

Рисунок 4 - Схема пломбирования анализаторов водорода и горючих газов «ИнтеГаз» модификация «ИнтеГаз-М»

Анализаторы водорода и горючих газов «ИнтеГаз» имеют встроенное программное обеспечение (ПО) «Integaz», специально разработанное производителем и не имеющее средств программирования или изменения метрологически значимых функций, доступных пользователю. Встроенное ПО выполняет следующие функции: преобразование выходного сигнала сенсоров в единицы объемной доли, расчет содержания водорода и суммы горючих газов (в пересчете на СО) в трансформаторном масле, оценка содержания СО, а также оповещение о превышении заданных порогов содержания определяемых компонентов. Полученная измерительная информация передается по каналам обмена данными на внешние устройства (персональный компьютер, системы верхнего уровня) и отображается на панель визуализации (для анализаторов исполнения 2). Внешнее ПО «InteSoft» устанавливается на ПК и служит для визуализации измерительной информации, передаваемой по каналам обмена данными и не имеет средств воздействия на метрологически значимую часть встроенного ПО.

Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.

Уровень защиты программного обеспечения «высокий» по Р.50.2.077 - 2014 (электронный блок анализатора защищен пломбированием, программное обеспечение, входящее в комплект поставки не позволяет просматривать и вносить изменения в метрологически значимую часть).

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульные листы Паспорта, Руководства по эксплуатации типографским способом и на паспортную табличку анализатора, закрепленную на корпусе анализатора с левой стороны внизу.

Таблица 4 - Комплектность анализаторов водорода и горючих газов «ИнтеГаз»

Продолжение таблицы 4

осуществляется по документу МП 48329-11 «Инструкция. Анализаторы водорода и горючих газов «ИнтеГаз». Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИМС» 26.03.2018 г.

Основные средства поверки:

• - эталоны 2-го разряда по ГОСТ 8.578-2014 - ГСО состава газовых смесей: № 10599-2015 (СО - воздух), № 10599-2015 (Н2 воздух);

• - установка динамическая «Микрогаз - Ф», рег. № 24605-13.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносят на свидетельство о поверке.

приведены в эксплуатационном документе.

ГОСТ 8.578-2014 Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ТУ 26.51.53-002-59125754-2017. Анализатор водорода и горючих газов «ИнтеГаз». Технические условия.

Закрытое акционерное общество «Интера» (ЗАО «Интера»)

ИНН 7723208109

Адрес: 109548, г. Москва, ул. Шоссейная, д. 1к Телефон/Факс: +7 (495) 123-65-92

E-mail: info@inte.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495)437-55-77

Факс: +7 (495)437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

25 июня 2018 г.

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 44585 «Анализаторы водорода и горючих газов «ИнтеГаз» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ЗАО «Интера» от 25 мая 2018 г. б/н приказываю:

• 1. Внести изменения в описание типа на анализаторы водорода и горючих газов «ИнтеГаз», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 48329-11, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить поверку по документу МП 48329-11 «Инструкция. Анализаторы водорода и горючих газов «ИнтеГаз». Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИМС» 26.03.2018 и интервал между поверками 1,5 года.

• 3.  Переоформить свидетельство об утверждении типа №  44585

«Анализаторы водорода и горючих газов «ИнтеГаз», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 48329-11, в связи с внесением изменений в методику поверки.

• 4.  Управлению метрологии (Е.Р.Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.
