МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

08 июля 2022 г.

Москва

О внесении изменений в сведения об утверзеденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности

  и торговли Российской Федерации от 28 августа 2CI2Q г. Ха 2906^ 4. Контроль за испол! [ениёмта<?кяммете?^,т^^

  *                               хранится всистемеэлекгроннбгодокументооборота

  за собой.

Федеральное агентство по техническому регулированию и метрологии.

Заместитель Руководителя

Сертификат: 029D109BOOOBAE27A64C995DDB060203A9 Кому выдан: Лазаренко Евгений Русланович Действителен: с 27.12.2021 до 27.12.2022

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии

от «08» июля 2022 г. № 1690

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «08» июля 2022 г. № 1690

Лист № 1 Регистрационный № 58923-14                                             Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Устройства телемеханики многофункциональные «ТМ3»

Устройства телемеханики многофункциональные «ТМ3» предназначены для измерения силы постоянного тока, отображения текущих значений измеряемого постоянного тока на встроенном цифровом индикаторе и преобразования измеренных величин в цифровые коды, а также сбора данных телесигнализации и выдачи команд телеуправления в распределенных системах диспетчерского и технологического контроля и управления, и выполнения функций автоматического управления.

Принцип действия устройств «ТМ3» основан на преобразовании мгновенных значений сигналов постоянного тока в цифровые коды для дальнейшего накопления измеренных и собранных данных, привязки их к единому времени и передачи по каналам связи на устройства более высокого уровня иерархии.

Устройства «ТМ3» представляют собой модульные программируемые микропроцессорные устройства с блоком аналого-цифрового преобразования (АЦП), состоящие из основного блока «ТМ3» и произвольного набора функциональных внешних блоков (до 6). Функциональные внешние блоки расширяют возможности устройства «ТМ3», увеличивая его информационную емкость. Внешний блок ввода ТС/ТИТ TE306N12S48 предназначен для увеличения информационной емкости устройства «ТМ3» на 12 каналов аналогового ввода и на 48 каналов дискретного ввода. Внешний блок питания TE306W155 предназначен для питания блоков ввода ТС/ТИТ TE306N12S48.

Передача данных и прием команд осуществляется в цифровом виде по интерфейсам RS-232, RS-485 и по сети Ethernet.

Устройство имеет законченную конструкцию и размещено в корпусе из алюминиевого сплава. Корпус устройства состоит из двух частей (верхней и нижней) и боковых стенок. Внутри корпуса размещены печатные платы, на которых смонтированы элементы электрической схемы. На лицевой панели устройства расположены клавиатура, цифровой индикатор и единичные индикаторы, посредством которых производится просмотр информации о текущем состоянии устройства.

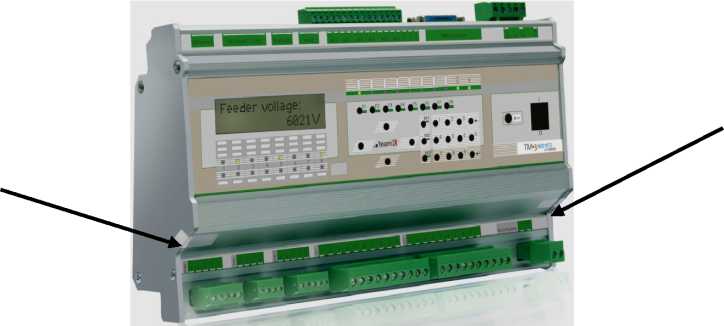

Внешний вид устройства «ТМ3» и место опломбирования после поверки представлен на рисунке 1, блок ввода ТС/ТИТ TE306N12S48 на рисунке 2. Пломбирование осуществляется в виде наклейки с двух сторон на стыке боковых стенок и верхней части корпуса.

Рисунок 1 - Внешний вид устройства «ТМ3» и место опломбирования после поверки.

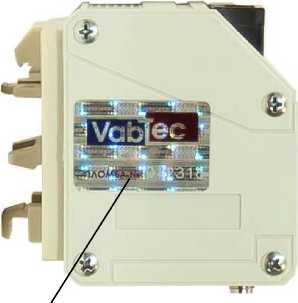

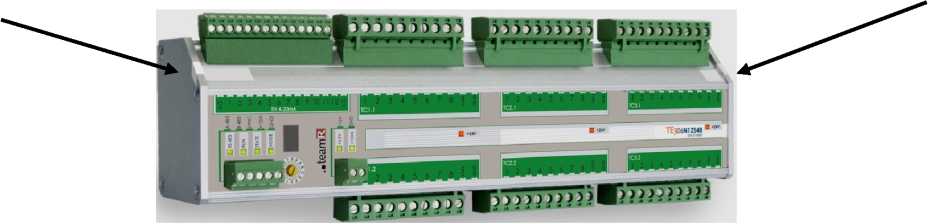

Рисунок 2 - Внешний вид блока ввода ТС/ТИТ TE306N12S48 и место опломбирования после поверки.

Схема условного обозначения устройств «ТМ3»

где:

• 1 - наименование;

• 2 - вариант исполнения:

• - A - полнофункциональное устройство:

А1 - обеспечивает измерение значения постоянного тока в диапазоне от 0 (+4) до 20 мА, с подачей напряжения +12В мощностью 3Вт для питания внешних устройств;

А2 - обеспечивает измерение значения постоянного тока в диапазоне от -5 до 5 мА, с подачей напряжения +12В мощностью 3Вт для питания внешних устройств;

А3 - обеспечивает измерение значения постоянного тока в диапазоне от 0 (+4) до 20 мА, без питания внешних устройств;

А4 - обеспечивает измерение значения постоянного тока в диапазоне от -5 до 5 мА, без питания внешних устройств.

• - В - устройство специального назначения:

В1 - предназначенное для эксплуатации в ячейках РУ постоянного тока (обозначается на лицевой панели КРУ);

В2 - предназначенное для эксплуатации в выпрямительных агрегатах

(обозначается на лицевой панели КВА).

• 3 - количество каналов телеуправления, в зависимости от подключаемого блока реле:

- 2 (при использовании блока реле TE32R2),

- 4 (при использовании блока реле TR02A).

• 4 - обозначение настоящих технических условий.

Пример записи устройства при заказе:

Устройство телемеханики многофункциональное «ТМ3»-A2 ТУ4232-003-80508103-2011.

Программное обеспечение устройств «ТМ3» является встроенным и выполняет функции управления режимами работы устройств. Результаты измерений и расчетов индицируются на цифровом индикаторе и компьютере.

Устройства оснащены выходами RS-232, RS-485 и Ethernet для подключения внешних устройств, обмен с которыми осуществляется по протоколам МЭК 870-5-101, МЭК 870-5-104 и STRP485M.

Идентификационные данные программного обеспечения устройств «ТМ3» представлены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечени

Уровень защиты программного обеспечения устройства «ТМ3» от непреднамеренных и преднамеренных изменений соответствует уровню по МИ 3286-2010 - «С».

Влияние программного обеспечения учтено при нормировании метрологических характеристик устройства «ТМ3».

Основные технические и метрологические характеристики устройств «ТМ3» представлены в таблице 2.

Таблица 2 - Основные технические и метрологические характеристики

Окончание таблицы 2

наносится на лицевые панели устройств «ТМ3», в соответствии с конструкторской документацией по технологии металлографики или методом шелкографии, а также на титульных листах эксплуатационной документации типографским способом.

Лист № 5 Всего листов 6 Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

изложены в документе ТЛАС.411125.003 РЭ «Руководство по эксплуатации»

ГОСТ 26.205-88. Комплексы и устройства телемеханики. Общие технические условия;

ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ 8.022-91 ГСИ Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 140’¹⁶-30 А.

ТУ4232-003-80508103-2011. Устройство телемеханики многофункциональное «ТМ3». Технические условия.

Закрытое акционерное общество «ТИМ-Р» (ЗАО «ТИМ-Р»)

ИНН: 7804361970

Адрес: 195265, г. Санкт-Петербург, пр. Гражданский, д. 111, литер А, пом.9-Н, каб.717

Тел.: 8 (812) 531-13-68

E-mail: mail@team-r.ru

ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева».

Адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Тел./факс: 251-76-01/713-01-14

E-mail: info@vniim.ru

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № 30001-10

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «08» июля 2022 г. № 1690

Регистрационный № 76170-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Блоки расширения нормированных значений «TE305N8»

Блоки расширения нормированных значений «TE305N8» (далее блоки «TE305N8») предназначены для измерений сигналов постоянного тока по ГОСТ 26.011-80. Результаты измерений выдаются во внутреннем формате счетчиков серии «BINOM3». Блоки «TE305N8» используются для работы совместно со счетчиками данного типа.

Принцип действия блоков «TE305N8» основан на преобразовании мгновенных значений сигналов измеряемых величин и выдачу полученных результатов на дисплее счетчика.

Блоки «TE305N8» обеспечивают сбор аналоговой информации и передачу собранной информации в счетчик «BINOM3». В нижней части корпуса блока расположен разъем для подключения к счетчику и подачи электропитания 24 В.

Условное обозначение блоков «TE305N8»:

Блок расширения нормированных значений TE305N8-XX-Ty 27.12.40-014-80508103-2018

• 1                                2                 3

где: 1 - наименование;

• 2 - вариант исполнения по таблице 1;

• 3 - обозначение технических условий.

Таблица 1 - Варианты исполнения блоков «TE305N8»

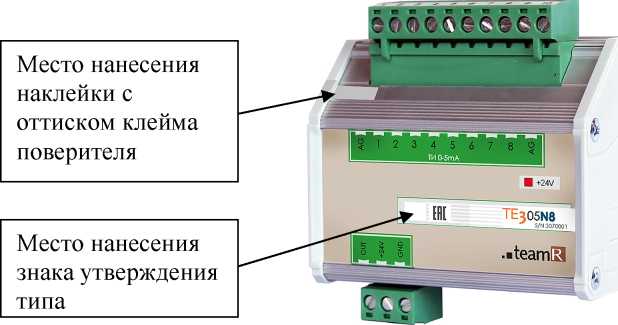

Общий вид блоков «TE305N8» и место опломбирования после поверки представлен на рисунке 1. Пломбирование от несанкционированного доступа осуществляется в виде наклейки с одной стороны на стыке боковых стенок и верхней части корпуса.

Рисунок 1 - Общий вид блоков расширения нормированных значений «TE305N8», места нанесения знака поверки.

отсутствует.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Окончание таблицы 3

наносится на лицевую панель блока, как показано на рис. 1, а также на титульные листы эксплуатационной документации типографским способом.

Таблица 4 - Комплектность блоков расширения нормированных значений «TE305N8»

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ТУ 27.12.40-014-80508103-2018 Блоки расширения нормированных значений «TE305N8» Технические условия

Закрытое акционерное общество «ТИМ-Р» (ЗАО «ТИМ-Р»)

ИНН: 7804361970

Адрес: 195265, г. Санкт-Петербург, пр. Гражданский, д. 111, литер А, пом.9-Н, каб.717 Тел.: 8 (812) 531-13-68

E-mail: mail@team-r.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Телефон: +7 (812) 251-76-01

Факс: + 7 (812) 713-01-14

Web-cайт: www.vniim.ru

Е-mail: info@vniim.ru

Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «08» июля 2022 г. № 1690

Лист № 1 Регистрационный № 60327-15 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Модули приема сигнала точного времени «DF01»

Модули приема сигнала точного времени «DF01» (далее - модули) предназначены для приема радиосигналов времени, передаваемых глобальными навигационными спутниковыми системами (ГНСС) ГЛОНАСС/GPS, формирования шкалы системного времени, выдачи секундных импульсов, синхронизированных с метками шкалы времени UTC(SU), а также выдачи информации о текущих значениях времени и даты в сеть Ethernet по протоколу NMEA 0183.

Принцип действия модулей «DF01» основан на приеме сигналов от спутниковых глобальных навигационных систем, обработке, преобразовании и формировании выходных данных о текущем времени по протоколу NMEA 0183 и сигнала точной синхронизации «1PPS».

Прием текущих значений времени и даты осуществляется по 32 универсальным каналам от спутников систем ГЛОНАСС (Россия) и Global Positioning System (США), находящихся в зоне радиовидимости.

Передача данных о текущих значениях времени и даты синхронизируемому оборудованию осуществляется через последовательные коммуникационные интерфейсы «RS-422» и «RS-232». Скорость обмена данными по коммуникационным интерфейсам 9 600 бит/с.

Передача сигнала точной синхронизации «1PPS» осуществляется через отдельные выходы, включенные в состав разъемов «RS-422/PPS» и «RS-232/PPS». Сигнал представляет собой импульс частотой 1 Гц, синхронизированный с началом каждой секунды времени по шкале UTC.

Модуль «DF01» имеет встроенные энергонезависимые часы реального времени. Модуль «DF01» в автономном режиме (без приема текущих значений времени и даты по каналам приема сигналов от спутников) обеспечивает передачу данных о текущих значениях времени и даты синхронизируемому оборудованию через коммуникационные интерфейсы RS-422/PPS и RS-232/PPS в протоколе NMEA 0183. При этом сигнал 1PPS не формируется.

Конструктивно модуль выполнен в виде законченного изделия в алюминиевом корпусе, предназначенном для крепления на DIN-рейке. Модуль может комплектоваться внешней активной спутниковой антенной и кабелем снижения. Рекомендуемый коэффициент усиления антенны составляет 38±4 дБ. В модуле предусмотрена функция питания активной антенны по кабелю снижения.

На лицевой панели модуля расположены светодиодные индикаторы питания «POWER» и сигнала «PPS», а также кнопка принудительного сброса «RES».

По верхней стороне корпуса расположены разъемы интерфейса «RS422/PPS» и питания «12V». По нижней стороне корпуса расположены разъемы антенны «ANT», интерфейса «RS-232/PPS» и клемма защитного заземления.

Питание модуля осуществляется от источника постоянного тока, номинальным напряжением 12 В. Источник может быть подключен как к отдельному разъему «12V», так и к специальным выводам питания разъема «RS-422/PPS».

Модули могут использоваться:

- в составе автоматизированных систем диспетчерского и технологического управления (АСДУ, АСДТУ) различного назначения;

- в автоматизированных информационно-измерительных системах учёта электрической энергии (АИИС КУЭ/ТУЭ) и других энергоресурсов;

- в автоматизированных информационно-измерительных системах контроля качества электроэнергии (АИИС ККЭ);

- в комплексах телемеханики и системах сбора и передачи данных (ССПИ);

- в промышленной автоматике (АСУТП);

- в домашних и офисных системах безопасности и контроля доступа;

- для синхронизации времени персонального компьютера (при использовании специализированного программного обеспечения).

Модуль выпускается готовым к применению в соответствии с данными заказа и не требует внешней настройки. Заданные характеристики не могут быть изменены пользователем самостоятельно, без разбора модуля и нарушения пломб.

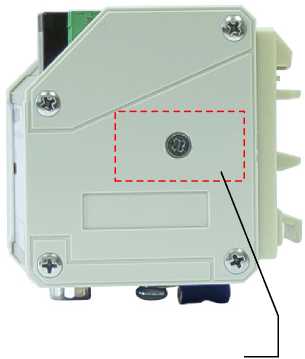

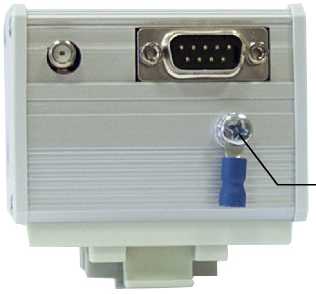

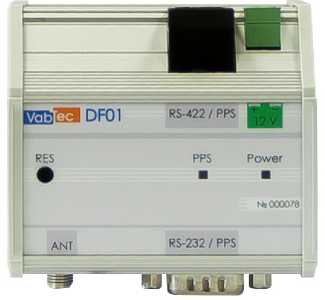

Внешний вид модуля и места заводского опломбирования и опломбирования после поверки и расположение клеммы защитного заземления представлены на рисунке 1. Опломбирование осуществляется нанесением голографических саморазрушающихся наклеек.

Вид слева

Вид спереди

Место нанесения заводской пломбы

Вид снизу

Клемма защитного заземления

Вид справа

Место нанесения оттиска клейма поверителя

Рисунок 1 - Внешний вид модуля и места заводского опломбирования и опломбирования после поверки и расположение клеммы защитного заземления

Программное обеспечение отсутствует.

Метрологические и технические характеристики Основные метрологические и технические характеристики приведены в таблицах 1 - 2.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится на лицевую панель модуля при изготовлении шильда и на титульный лист паспорта типографским способом.

Таблица 3 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ТУ 4237-011-35534442-2012 Модули приема сигнала точного времени «DF01». Технические условия

Закрытое акционерное общество «ТИМ-Р» (ЗАО «ТИМ-Р») ИНН: 7804361970

Адрес: 195265, г. Санкт-Петербург, пр. Гражданский, д. 111, литер А, пом.9-Н, каб.717 Тел.: 8 (812) 531-13-68

E-mail: mail@team-r.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Телефон: 8 (495) 544-00-00

Web-сайт: http://www.rostest.ru

Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа RA.RU.310639

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «08» июля 2022 г. № 1690

Лист № 1 Регистрационный № 64921-16 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Устройства телемеханики пункта управления «TM3com»

Устройства телемеханики пункта управления «TM3com» (далее устройства «TM3com») предназначены для измерения времени и синхронизации часов счетчиков электрической энергии в автоматизированных информационно-измерительных системах учёта электрической энергии, а также для сбора, хранения, воспроизведения и передачи дискретной и аналоговой информации, приема и исполнения дискретных и аналоговых команд управления и регулирования.

Устройства «TM3com» представляют собой модульные программируемые микропроцессорные устройства, выполненные в алюминиевом корпусе и состоящие из модуля процессора и модулей сопроцессоров (до 10 шт.).

Принцип действия устройства «TM3com» заключается в получении данных учета энергии со счетчиков электрической энергии по цифровым интерфейсам связи, обработке, хранении и передачи информации в цифровом виде на верхний уровень автоматизированных информационно-измерительных систем учёта электрической энергии.

Устройства «TM3com» обеспечивают:

- сбор и энергонезависимое хранение данных учета энергии в соответствии с заданной схемой учета и с привязкой к астрономическому времени. В качестве параметров учета энергии используются профили нагрузки в виде приращений энергии за время интервала учета по каналам и группам учета, данные о потреблении энергии за месяц по каналам и группам учета, текущие показания счетчиков;

- регистрацию и энергонезависимое сохранение в «Журнале событий» событий, связанных с включением, отключением питания или перезапуском устройства, коррекцией времени и изменением программной конфигурации устройства, наличием или отсутствием связи со счетчиками, а также событий, регистрируемых в подключенных счетчиках электроэнергии;

- передачу данных в центр обработки информации по сети Ethernet, по радиоканалу, по коммутируемым телефонным линиям, по сети GSM. Для передачи данных по радио, телефонным линиям и сети GSM используется внешняя каналообразующая аппаратура;

- параметризацию и просмотр текущей и архивной информации с помощью стандартного Web-браузера. Устройства обеспечивают сохранение собранных ранее данных учета энергии при изменении системной конфигурации и схемы учета энергии;

• - защиту от несанкционированного доступа;

• - ограничение доступа к служебным разъемам отладочных и конфигурационных средств путем установки заглушек/наклеек;

• - доступ к данным и конфигурированию защищен паролем.

Устройство обеспечивает работу по цифровым интерфейсам: Ethernet, RS-485, RS-232 и поддерживает следующие открытые протоколы обмена: ГОСТ Р МЭК 60870-5-101-2006, ГОСТ Р МЭК 60870-5-103-2005, ГОСТ Р МЭК 60870-5-104-2004, Modbus RTU, IEC 61850 (GOOSE, SV, MMS).

Скорость обмена данными по интерфейсам RS-232 и RS-485 - до 460,8 кбит/с, по сети Ethernet - до 100 Мбит/с.

Устройство имеет законченную конструкцию и размещено в корпусе из алюминиевого сплава. Устройство устанавливается на DIN-рейку. Корпус устройства состоит из двух частей (верхней и нижней) и боковых стенок. Внутри корпуса размещены печатные платы, на которых смонтированы элементы электрической схемы. На лицевой панели устройства расположены клавиатура, цифровой индикатор и единичные индикаторы, посредством которых производится просмотр информации о текущем состоянии устройства, выключатель питания устройства, а также кнопка аппаратного включения питания от аккумулятора.

Обозначение устройства при заказе:

УТМ ПУ «ТМЗсот XXXX С X

• 1                    2      3    4

где:

• 1 - наименование;

• 2 - вариант исполнения:

А - не поддерживается стандарт IEC 850 (по умолчанию, не отображается в наименовании);

S850 - поддерживается стандарт IEC 850;

• 3 - наличие модулей сопроцессора C;

• 4 - количество модулей сопроцессора TC04A, TC05A или TC06A для связи с устройствами передачи информации: цифра 1 или 2;

• 5 - интерфейс связи с устройствами передачи информации (указывается на нижнем шильде устройства: «RS485», «RS232», «Ethernet»):

R - при использовании каналов RS-485 (модуль сопроцессора TC05A);

E - при использовании каналов Ethernet (модуль сопроцессора TC04A);

U - при использовании каналов RS-232 (модуль сопроцессора TC06A);

• 6 - количество модулей сопроцессора TC04A, TC05A или TC06A для связи с устройствами сбора информации: цифра от 1 до 8;

• 7 - интерфейс связи с устройствами сбора информации (указывается на нижнем шильде устройства: «RS485», «RS232», «Ethernet»):

R - при использовании каналов RS-485 (модуль сопроцессора TC05A);

E - при использовании каналов Ethernet (модуль сопроцессора TC04A);

U - при использовании каналов RS-232 (модуль сопроцессора TC06A).

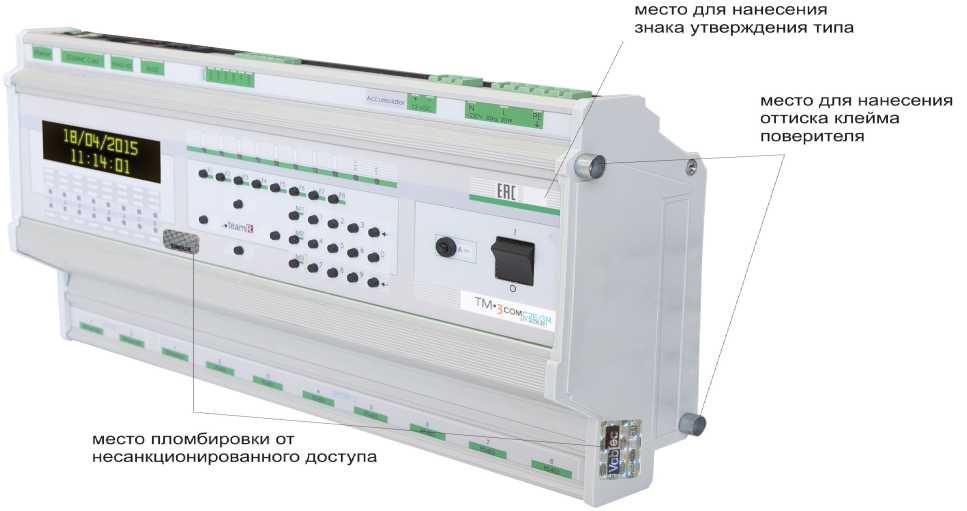

Внешний вид устройства «ТМЗсот» и место пломбирования после поверки представлены на рисунке 1. Пломбирование осуществляется в виде оттиска на специальной мастике на двух винтах боковой стенки корпуса.

, -

РЕ

место пломбировки от несанкционированного доступа

место для нанесения знака утверждения типа

место для нанесения оттиска клейма поверителя

Рисунок 1 - Внешний вид устройства «ТМЗсот»

В комплект устройства «TM3com» входит конфигурационное программное обеспечение. Программное обеспечение является встроенным и выполняет управление режимом работы устройства.

По своей структуре ПО устройства разделено на метрологически значимую (первые два числа в номере версии ПО) и метрологически незначимую (вторые два числа в номере версии ПО) части, которые объединены в одном исполняемом файле, имеющем единую контрольную сумму, и записываются в устройство на стадии его производства. Идентификационные данные программного обеспечения устройства указаны в таблице 1.

Таблица 1 - идентификационные данные устройства «ТМЗсот»

Версия программного обеспечения устройств должна быть не ниже версии, приведенной в таблице 1 и должна быть указана вместе с цифровым идентификатором в паспорте устройства.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню по Р 50.2.077-2014 - «высокий».

Метрологические и технические характеристики Основные характеристики представлены в таблице 2.

Таблица 2 - основные характеристики устройств «ТМЗсот»

наносится на лицевые панели устройств «ТМ3com» в соответствии с конструкторской документацией методом шелкографии, а также на титульных листах эксплуатационных документов типографским способом.

Таблица 3 - комплектность устройства «ТМЗсот»

приведены в эксплуатационном документе ТЛАС.411125.012 РЭ.

Лист № 5 Всего листов 5 Нормативные и технические документы, устанавливающие требования к устройствам телемеханики пункта управления «ТМ3сом»

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ 26.205-88 Комплексы и устройства телемеханики. Общие технические условия;

ГОСТ 12.2.091-2012 Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ Р МЭК 61326-1-2014 Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний;

ТУ 4232-005-80508103-2012 Устройства телемеханики пункта управления «ТМЗсот». Технические условия.

Закрытое акционерное общество «ТИМ-Р» (ЗАО «ТИМ-Р») ИНН: 7804361970

Адрес: 195265, г. Санкт-Петербург, пр. Гражданский, д. 111, литер А, пом.9-Н, каб.717 Тел.: 8 (812) 531-13-68

E-mail: mail@team-r.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Тел: (495) 544-00-00 Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа RA. RU.310639

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «08» июля 2022 г. № 1690

Лист № 1 Регистрационный № 68178-17                                            Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики уровня ИВЭ-50-5

Датчики уровня ИВЭ-50-5 (далее - датчики уровня) предназначены для бесконтактного измерения уровня жидкостей.

Принцип работы датчиков уровня основан на измерении времени распространения ультразвукового импульса между излучением и приемом обратного импульса, отраженного от поверхности измеряемой жидкости.

Электронный блок датчика уровня измеряет интервал времени между излучаемым акустическим сигналом и эхо-сигналом. Затем, с учетом известной скорости акустического сигнала в воздушной среде, высоты резервуара и положения датчика уровня, вычисляет значение уровня. Результат измерений уровня выводится на дисплей электронного блока и преобразуется в аналоговый выходной сигнал от 4 до 20 мА.

Датчики уровня состоят из электронного блока и ультразвукового излучателя, размещенных в одном корпусе и соединительного кабеля.

Электронный блок включает в себя:

- жидкокристаллический либо OLED дисплей, отображающий информацию меню настройки и измеренные величины. Дисплей объединён с клавиатурой, позволяющей проводить настройку и диагностику датчика уровня.

- разъемы для подсоединения проводных интерфейсов передачи данных в аналоговом виде (от 4 до 20 мА) с коммуникацией по протоколу Modbus RTU и клеммы для подключения внешнего электропитания;

- микропроцессор с электронным преобразователем, выполняющим измерение длительности временного интервала, пропорционального значению расстояния до поверхности жидкости.

Ультразвуковой излучатель изготовлен из фторопласта с добавлением 1,2 % специального проводящего наполнителя, который стоек к кислотам, щелочам и нефтепродуктам, и является антистатическим материалом.

Датчики уровня выпускаются в модификациях:

ИВЭ-50-5.1, ИВЭ-50-5.2 - имеют дисплей с OLED экраном, соединительный кабель, подключаемый по трехпроводной схеме и реле управления «сухой» контакт;

ИВЭ-50-5М, - имеют дисплей с ЖК-экраном и соединительный кабель, подключаемый по двухпроводной схеме.

Общий вид датчиков представлен на рисунке 1.

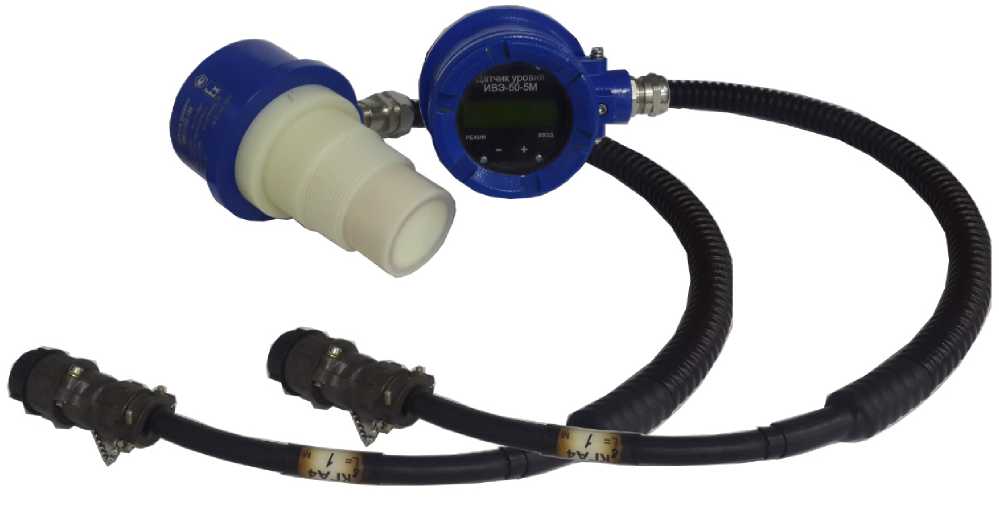

Рисунок 1 - Общий вид датчиков уровня ИВЭ-50-5

Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки и знака утверждения типа представлены на рисунке 2.

Пломба для нанесения знака поверки

Знак утверждения типа

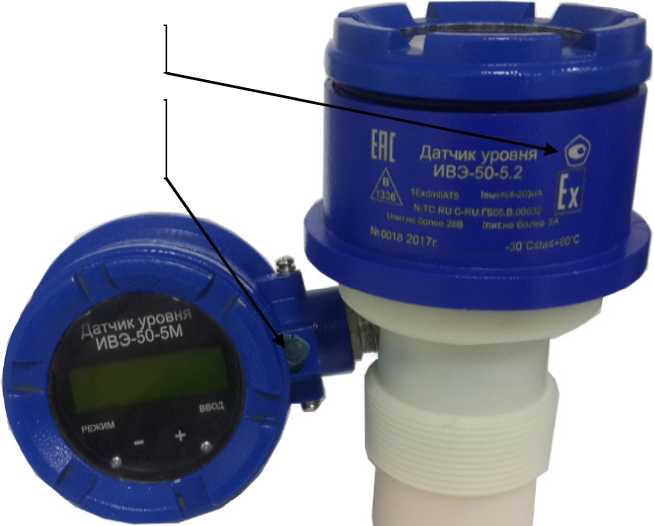

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки и знака утверждения типа

Датчики уровня содержат встроенное программное обеспечение (далее - ПО) и энергонезависимую память для хранения данных заводских настроек. Встроенное ПО обеспечивает:

- обработку и передачу измерительной информации от первичного измерительного преобразователя;

- отображение результатов измерений на дисплее;

- измерение уровня и расстояния до поверхности жидкости;

- формирование выходного аналогового и цифрового сигналов;

- настройку аппаратной части датчика уровня.

Метрологические коэффициенты и заводские параметры защищены от несанкционированного доступа с помощью паролей.

Датчик уровня обеспечивает идентификацию встроенного ПО посредством индикации номера версии и идентификационного наименования ПО.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на корпус датчика уровня, методом гравировки и на титульный лист паспорта и руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность средства измерений

приведены в разделе 1.4 «Устройство и работа» руководства по эксплуатации.

ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости

ГОСТ 28725-90 Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические условия и методы испытаний

ТУ 1336.407632.003 Датчики уровня ИВЭ-50-5. Технические условия

Акционерное общество «Предприятие В-1336» (АО «Предприятие В-1336») ИНН 5902128625

Адрес: 614000, РФ, г. Пермь, Комсомольский проспект, д.34, офис 208 Телефон. +7 (342) 258-13-36

Web-сайт: www.v-1336.ru

Е-mail: info@v-1336.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон/факс: +7 (495)437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «08» июля 2022 г. № 1690

Лист № 1 Регистрационный № 71170-18 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термопреобразователи ИВЭ-50-6

Термопреобразователи ИВЭ-50-6 (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры жидких и газообразных сред, а также поверхности твердых тел химически неагрессивных к материалу защитной арматуры или гильзы.

Принцип действия термопреобразователей основан на зависимости электрического сопротивления первичного чувствительного элемента (ЧЭ) от измеряемой температуры. ТС с встроенными измерительными преобразователями (ИП) обеспечивают преобразование сигнала от ЧЭ в аналоговые сигналы электрического напряжения постоянного тока, в унифицированный электрический сигнал постоянного тока в диапазоне от 4 до 20 мА и (или) цифровой сигнал на базе HART-протокола и цифровой сигнал передачи данных через интерфейс RS-485 по протоколу Modbus RTU.

Термопреобразователи состоят из коммутационной головки с кабельным выводом и защитной арматуры, в которую помещен один или два ЧЭ с номинальными статистическими характеристиками преобразования (НСХ) по ГОСТ 6651-2009: 50М, 100М, 50П, 100П, Pt100, Pt1000. У ТС с ИП измерительный преобразователь помещен внутрь коммутационной головки. Схема соединения внутренних проводников с ЧЭ: 2-х, 3-х и 4-х проводная.

ТС выпускаются в различных исполнениях, отличающихся количеством ЧЭ, типом НСХ ЧЭ, типом выходного сигнала, диапазоном измерений и преобразования температуры, конструктивным исполнением, классом допуска или пределами допускаемой основной приведенной погрешности.

Схема составления условного обозначения термопреобразователей приведена ниже. Термопреобразователь ИВЭ-50-6-_1_/_2_/_3_/_4_/_5_/

Где:

• 1 - Вид исполнения:

Ех - искробезопасная электрическая цепь; отсутствует - общепромышленное исполнение.

• 2 - Тип выходного сигнала:

4-20 - унифицированный электрический сигнал постоянного тока 4.. .20 мА;

4-20 + HART - унифицированный электрический сигнал постоянного тока 4.20 мА и цифровой сигнал на базе HART-протокола;

М RTU - цифровой сигнал передачи данных через интерфейс RS-485 по протоколу Modbus RTU;

отсутствует - сигнал активного сопротивления.

• 3 - Тип НСХ ЧЭ.

• 4 - Диапазон измерений (в случае ТС без ИП) или преобразования температуры.

• 5 - Пределы допускаемой основной приведенной погрешности (или класс допуска в случае ТС без ИП)

Фотографии общего вида ТС приведены на рисунке 1.

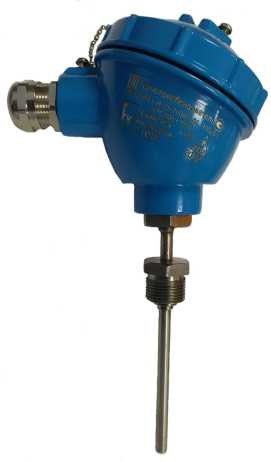

Рисунок 1 - Общий вид термопреобразователей ИВЭ-50-6

Метрологические характеристики ЧЭ ТС и ТС без ИП приведены в таблицах 1 и 2.

Таблица 1

Таблица 2

Лист № 3 Всего листов 8 Метрологические и технические характеристики ТС с ИП приведены в таблице 3.

Таблица 3

Метрологические и технические характеристики ТС приведены в таблице 4.

Таблица 4

наносится типографским способом на титульный лист паспорта и на панель прибора краской или другим способом, обеспечивающей сохранность маркировки в течение всего срока эксплуатации.

Комплектность ТС приведена в таблице 5.

Таблица 5

Сведения о методиках (методах) измерений приведены в разделе 1 «Назначение» руководства по эксплуатации.

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

1336.405229.001ТУ «Термопреобразователи ИВЭ-50-6. Технические условия».

Акционерное общество «Предприятие В-1336» (АО «Предприятие В-1336»)

ИНН 5902128625

Адрес: 614000, г. Пермь, Комсомольский проспект, д. 34, офис 208 Телефон: +7 (342) 258-13-36

Web-сайт: www.v-1336.ru

E-mail: info@v-1336.ru

Федеральное государственное унитарное предприятие «Всероссийский научно -исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13
