МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

П Р И К А З

25 января 2024 г.

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. Распространить действие методики поверки средства измерений, установленной согласно приложению к настоящему   приказу,

на средства измерений, находящиеся в эксплуатации.

• 4. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\_________________/

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от « НЯ » января__2024 г. № 217

Сведения

об утвержденном типе средства измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средства измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «25» января 2024 г. № 217

Лист № 1 Регистрационный № 64586-16                                           Всего листов 16

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы топливозаправочные ТЗК-100 ХХХХХХ

Комплексы топливозаправочные ТЗК-100 ХХХХХХ (далее - ТЗК-100) предназначены для автоматизированного измерения количества нефти, нефтепродуктов, сжиженных углево- дородных газов, жидкой продукции нефтехимии и нефтепереработки (далее - жидкости), в единицах массы и объема, а также измерения плотности, температуры, давления и объемной доли воды.

Описание средства измерений

Принцип действия ТЗК-100 основан на измерении первичными преобразователями объёмного расхода - объема жидкости, первичными преобразователями массового расхода - массы, объема, а также температуры и плотности параметров жидкости, расчете значений характеристик и отображения результатов измерений и расчетов на АРМ оператора.

ТЗК-100 состоят из технологической обвязки, системы измерительной и системы автоматизации.

В состав технологической обвязки в зависимости от комплектации входят:

• -   рамная металлоконструкция (каркас);

• -   измерительная линия, представляющая собой трубопровод для установки преобразователя расхода, преобразователя плотности, преобразователя влажности, средств измерения давления и температуры;

• -   электронасосный агрегат для перекачки жидкости;

• -   система регулирования расхода жидкости, проходящей через преобразователь расхода на основе клапана (гидравлического/электромагнитного/пневматического) и/или за движки с электроприводом;

• -  фильтр-газоотделитель для отделения газов, скапливающихся в подающем трубопроводе;

• -   пробоотборник (в зависимости от исполнения) для отбора проб жидкости в целях определения физико-химических свойств жидкости в испытательной лаборатории;

• -   запорная арматура и обратный клапан;

• -   дренажная система;

• -  технические устройства компенсации температурного расширения жидкости итрубопроводов.

В состав ТЗК-100 для измерения количества сжиженных углеводородных газов (далее -СУГ) и других широких фракций легких углеводородов (далее - ШФЛУ) входят две измерительные линии:

• -  измерительная линия отпускаемых/принимаемых СУГ и ШФЛУ (продуктовая линия);

• -   измерительная линия газовой фракции (уравнительная линия).

Технологическая обвязка обеспечивает оптимальные режимы работы средств измерений из состава системы измерительной.

В состав системы измерительной (далее СИ ТЗК-100) в зависимости от комплектации входят:

- один или несколько преобразователей расхода (далее - ПР) (счетчик жидкости или массомер). В зависимости от исполнения массомеры могут комплектоваться электронным преобразователем-трансмиттером (далее - ПТ) Технологическая обвязка ТЗК-100 для СУГ и ШФЛУ состоит из двух типов измерительных линий - продуктовой и уравнительной с установленными массомерами;

• -   преобразователь плотности (далее - ПП) (в зависимости от исполнения) для измерений плотности прошедшей жидкости и формирования электрических сигналов;

• -   датчик температуры (далее - ДТ) (в зависимости от исполнения) для измерений температуры прошедшей жидкости и формирования электрических сигналов;

• -   датчик давления (далее - ДД) (в зависимости от исполнения) для измерений давления подающего насосного агрегата и формирования электрических сигналов.

• -  средство измерений объемной доли воды ДВ (в зависимости от исполнения) для определения содержания воды в жидкости;

• - система обработки информации (далее - СОИ) для сбора, преобразования электрических сигналов первичных преобразователей и датчиков СИ ТЗК-100, индикации и регистрации результатов измерений (расчет массы принятой (слитой) партии жидкости, как разности показаний значений массы расходомера - счетчика массового на начало и окончание приёма (слива) дозы жидкости; расчет объёма принятой (слитой) партии жидкости, как разности показаний значений объема расходомера - счетчика массового на начало и окончание приёма (слива) дозы жидкости; расчет средней плотности, принятой (слитой) партии жидкости, как частное массы на объем).

СОИ состоит из контроллера и автоматизированного рабочего места оператора (далее - АРМ) с установленным программным обеспечением (далее - ПО).

В состав СОИ в зависимости от исполнения входит электронное табло отображения результатов измерений.

Для исполнений со счетчиками жидкости ТЗК-100 могут не комплектоваться СОИ. В данном случае результаты измерений считываются с табло (цифрового индикатора) счетчикажидкости.

В состав системы автоматизации (далее - АСУТП) в зависимости от комплектации входят:

• -   устройство заземления и контроля, отвода статического электричества и контроля цепи заземления в процессе налива/слива или перекачивания жидкости;

• -   датчики положения (гаражное/рабочее) консоли верхнего/нижнего нали-ва/слива;

• -   датчики положения (гаражное/рабочее) трапа,

• -   датчик предельного уровня;

• -   кнопочный пост управления;

• -   коробка присоединительная;

• -   монитор нижнего налива;

• -   устройства безопасности, контроля аварийных (предаварийных) ситуаций, системы оповещения;

• -   блок управления (далее - БУ) для сбора, индикации и регистрации состояния датчиков системы автоматизации, а также формирования управляющих сигналов системы регу- лирования расхода жидкости, электронасосного агрегата, средств блокировки и защиты ТЗК-100.

В состав БУ в зависимости от исполнения входят:

• -  контроллер и АРМ оператора с установленным ПО;

- шкаф управления (для исполнения со счетчиками жидкости, без контроллера и АРМ оператора) для приема и выдачи управляющих и блокировочных сигналов ТЗК-100.

Контроллер из состава СИ ТЗК-100 и АСУТП представляет собой единое техни-ческоеустройство.

Состав оборудования шкафа силового имеет возможность подключения к кон-тролле- ру противоаварийной защиты для (ПАЗ) для выдачи блокирующих сигналов.

В зависимости от исполнения несколько ТЗК-100 могут комплектоваться одним АРМ. По заказу потребителя БУ может быть дополнительно оборудован считывателями чип (смарт) и платёжных карт, клавиатурой, терминалом доступа.

В состав системы автоматизации ТЗК-100 в зависимости от комплектации входят устройства безопасности, контроля аварийных (предаварийных) ситуаций, системы оповещения.

В состав устройства безопасности входят:

- светофор;

- шлагбаум.

В состав контроля аварийных (предаварийных) ситуаций входят:

- система контроля загазованности;

- система обнаружения пламени и пожаротушения.

В состав оповещения входят:

- система громкоговорящей связи;

- светозвуковая сигнализация.

В состав системы электроснабжения в зависимости от комплектации входят:

- шкаф управления силовой;

- шкаф силовой;

- шкаф распределительный;

- источники бесперебойного питания;

- система электроснабжения чехлов обогрева;

- система освещения;

- комплект силовых кабелей.

В зависимости от используемых ПР, ПП и ДВ ТЗК-100 имеет несколько исполнений:

- ТЗК - 100 ОХХХХХ со счетчиками жидкости 9405 и 9501, ЭМИС ДИО, ZC 17, СЖ, MKA Master с ручным вводом измеренного значения плотности отпущенной жидкостии последующим автоматизированным расчетом массы в АРМ оператора;

- ТЗК - 100 ОПХХХХ со счетчиками жидкости 9405 и 9501, ЭМИС ДИО, ZC 17, СЖ, MKA Master с использованием ПП ПЛОТ-3 для автоматизированного измерения плотности и расчета массы;

- ТЗК - 100 МПХХХХ с ПР Promass;

- ТЗК - 100 ММХХХХ с ПР Micro Motion;

- ТЗК - 100 МРХХХХ с ПР Rotamass;

- ТЗК - 100 МОХХХХ с ПР OPTIMASS, ПР TRICOR, ПР "ЭМИС-МАСС 260", ПР ЭЛМЕТРО -Фломак, ПР МЛ, ПР КТМ РуМАСС, ПР Штрай-Масс;

- ТЗК - 100 МЭХХХХ с ПР Promass, ПР Micro   Motion, ПР Rotamass, ПР МИР-

0.1, ПР СКАТ, ПР TRICOR, ПР "ЭМИС-МАСС 260", ПР ЭЛМЕТРО-Фломак, ПР МЛ, ПР КТМ РуМАСС, ПР Штрай-Масс;

- ТЗК - 100 МИХХХХ с ПР МИР-0.2, ПР "ЭМИС-МАСС 260", ПР ЭЛМЕТ-РО-

Фломак, ПР МАСК, ПР СКАТ, ПР Micro Motion, ПР МЛ, ПР КТМ РуМАСС, ПР Штрай-Масс;

- ТЗК — 100 ХХХХХХ-В с ПР всех моделей и ДВ: влагомеры нефти ВСН-2, МВН-1, МВН-2;

- ТЗК - 100 МХХХХХ-С с двумя массовыми расходомерами всех моделей для из-мерений количества СУГ и ШФЛУ.

В состав СИ ТЗК в зависимости от комплектации входят средства согласно Таблице 1:

Таблица 1

В зависимости от климатического исполнения, ТЗК-100 могут быть оснащены системой

где:

• 1. используемые преобразователи (ОХ, ОП, МП, ММ, МР, МО, МЭ, МИ);

• 2.  диаметр условного прохода ПР (01 - до 15 мм, 02 - 25 мм, 05 - 50 мм, 08 - 80 мм, 10 - 100 мм, 15 - 150 мм);

• 3.  использование по назначению (У - в качестве узла учёта на потоке (в том числе слив из ЖД), Д - дозирующее устройство (для автоналива в транспортные меры вместимо- сти), П - дозирование присадок, З - элемент АГЗУ (используется только совместно с датчи- ком влажности));

• 4.  климатическое исполнение (0 - У (для макроклиматического района с уме-реннымклиматом), 1 - УХЛ (для макроклиматического района с умеренным и холодным климатом), 2 - ХЛ (для макроклиматического района с холодным климатом)).

Заводской номер, состоящий из порядкового номера и через наклонную черту двух последних цифр года изготовления - наносится на маркировочную таблицу, которая закреплена на ТЗК-100.

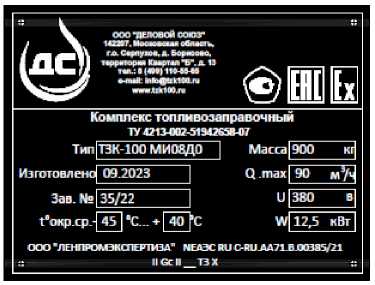

Рисунок 1 Образец маркировочной таблицы

Обозначение ТЗК-100, номер, год, характеристики на табличке должны маркироваться ударным способом, остальные надписи методом штемпелевания (металлофото, шел-кографии,металлографики). Нанесение знака поверки на ТЗК-100 не предусмотрено.

Составные элементы ТЗК-100 имеют взрывобезопасное/искробезопасное исполнение и разрешение на применение на взрывоопасных объектах.

В зависимости от исполнения и комплектации ТЗК-100 могут использоваться:

-    в качестве системы измерений количества жидкости, реализующей косвен-

ныйили прямой метод динамических измерений массы на трубопроводе.

- в качестве автоматизированной системы налива/приема жидкости, как изме-ри- тельная система-дозатор;

- в качестве составного измерительного компонента измерительной установки, предназначенной для измерений количества нефти, воды, свободного газа на скважине, группе скважин.

На рисунках представлены типовые разработки ТЗК-100. Возможна сборка, от-личнаяот типовых.

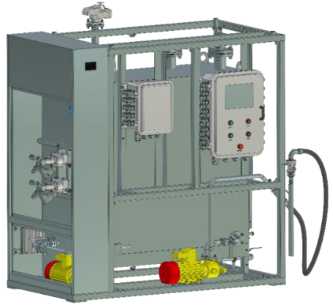

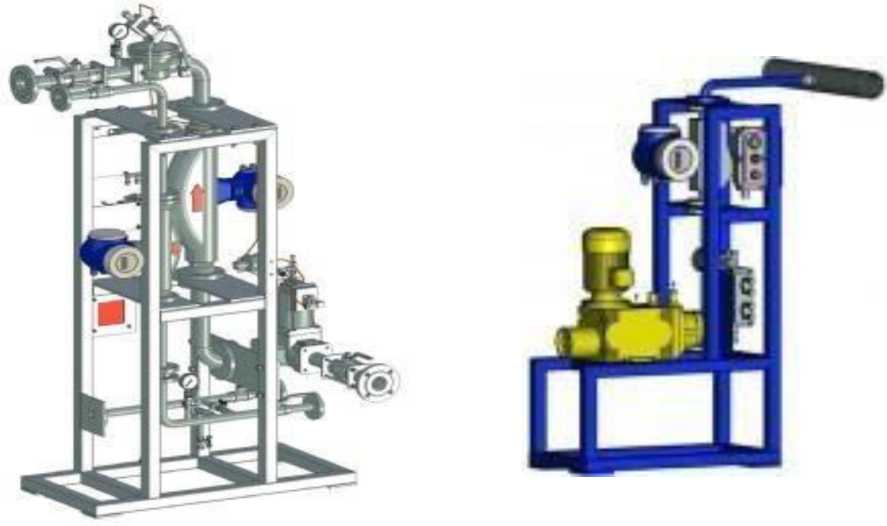

Рисунок 2. Исполнения со счетчиком жидкости

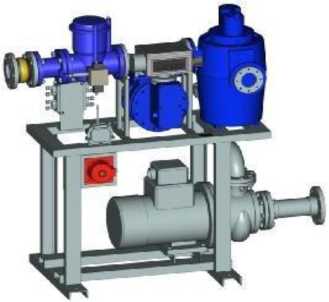

Рисунок 3. Исполнение со счетчиком жидкости и плотномером

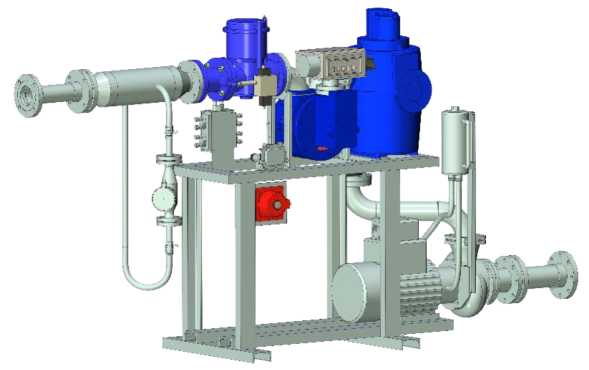

Рисунок 4. Исполнения с массомером

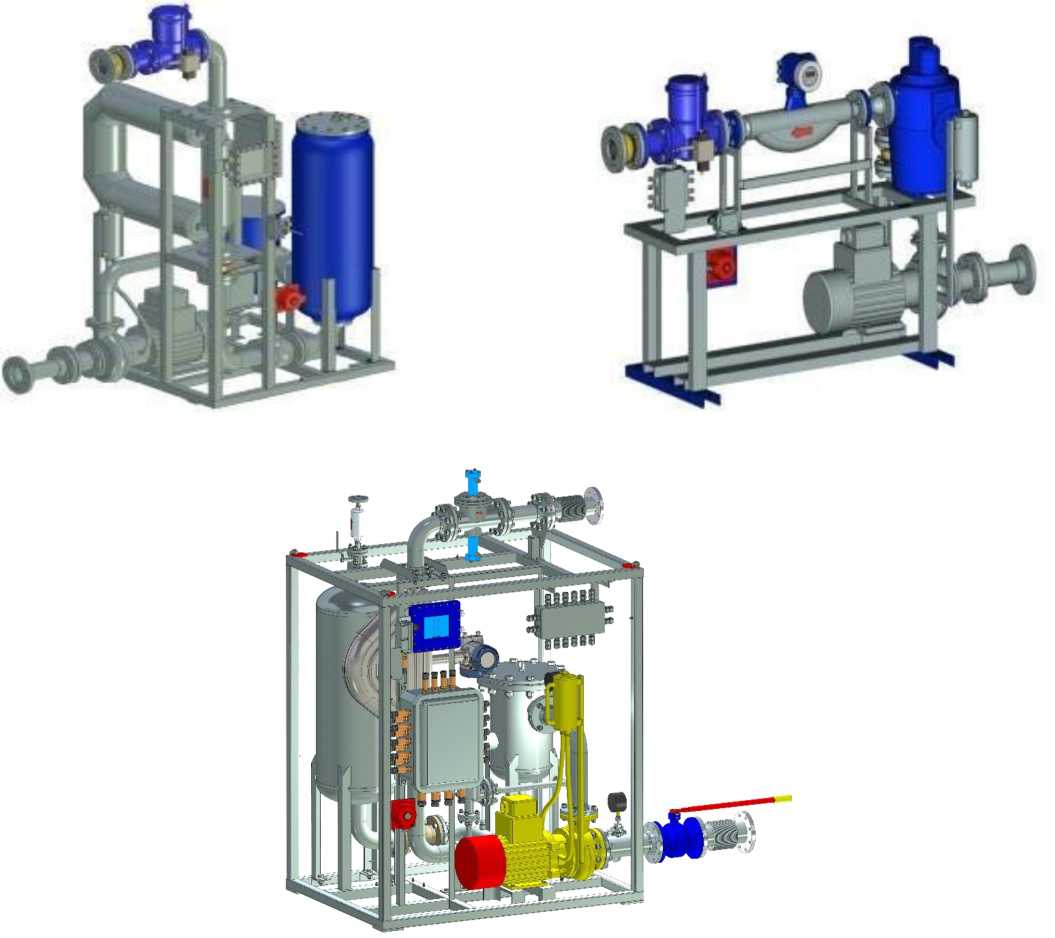

Рисунок 5. Исполнение для измерения СУГ и ШФЛУ

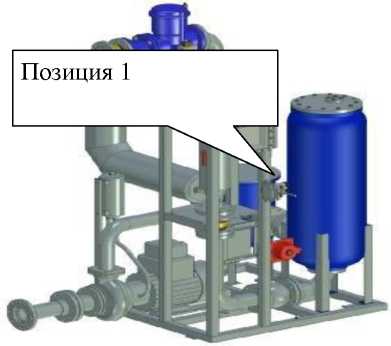

Позиция 1

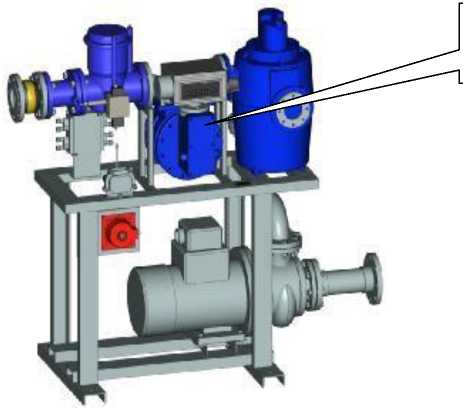

Рисунок 6.1 - Схемы пломбирования ТЗК-100

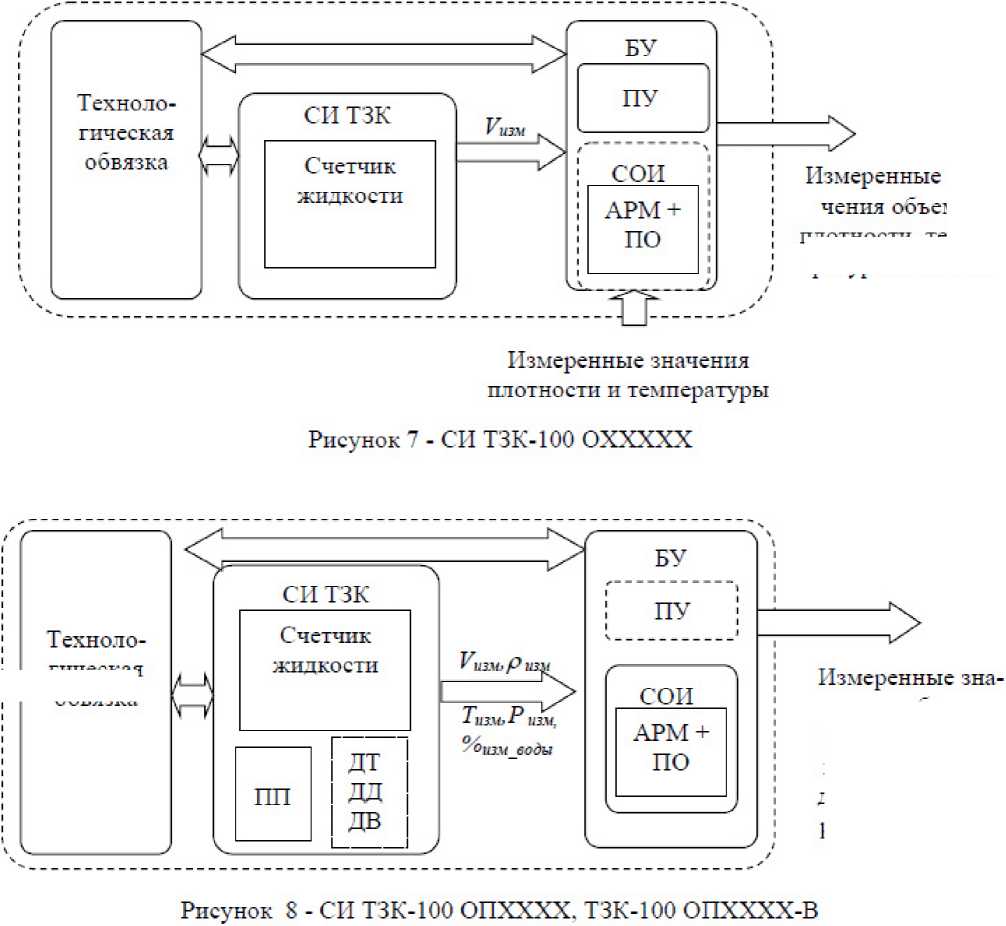

Позиция 1,2

Позиция 1

зна-

I

I

I

плотности, темпе

гическая

ченпя ооъема.

плотности, тем-

расчетное значе-

ВОДЫ II

.С1

пературы. % со-

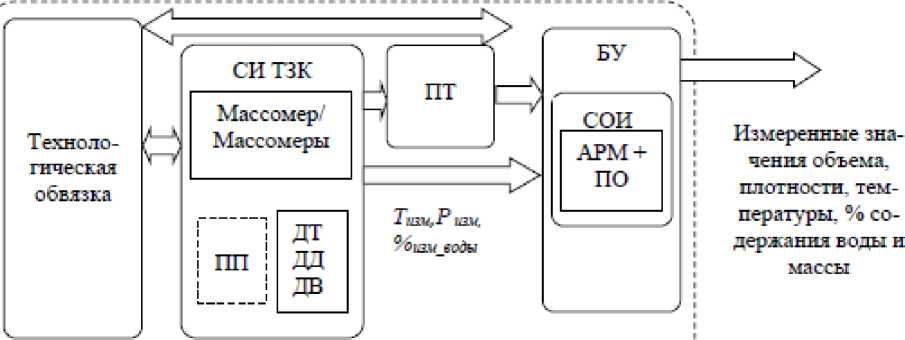

Рисунок 9 - СИТЗК-100 МХХХХХ. ТЗК-100 МХХХХХ-В ТЗК-100 МХХХХХ-С с БУ

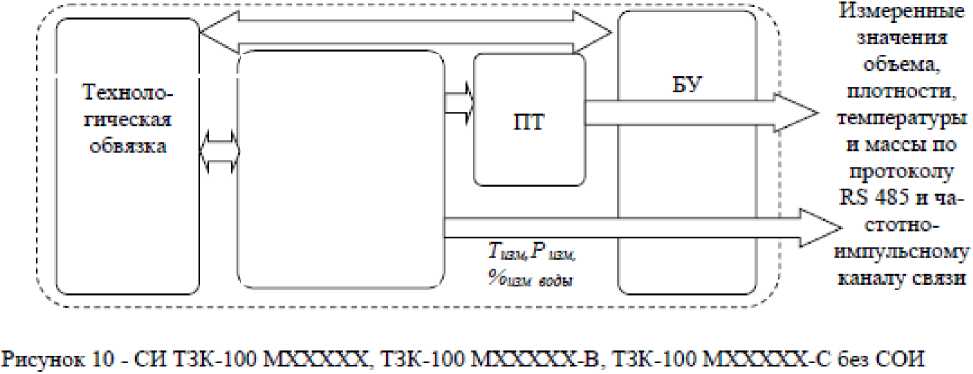

ПО СИ ТЗК-100 автономное. Программное обеспечение (ПО) устанавливается на АРМ оператора. ПО состоит из метрологически значимой части, а также программ и программных модулей обеспечивающих автоматизацию процессов налива/слива жидкости.

Функции метрологически значимой части ПО:

- сбор и отображение измерительной информации;

- идентификация и защита программного обеспечения ТЗК-100.

Основные функции программного обеспечения:

- контроль заземления автомобильных или железнодорожных цистерн;

- управление режимами налива;

- управление запорной арматурой;

- отображение (визуализацию) на экране компьютера мнемосхем оборудования с индикацией всех основных режимов работы;

- возможность интеграции с системой верхнего уровня по протоколу стандарта

OPC или путем доступа к базе данных АРМ.

Для защиты метрологических характеристик СИ ТЗК-100 от несанкционированных изменений (корректировок) предусмотрен многоступенчатый контроль для доступа к текущим данным и параметрам настройки (механические пломбы, индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя).

Идентификационные данные операционного программного обеспечения ТЗК-100 приведены в таблице 2.

Таблица 2

ПО имеет уровень защиты "Высокий" от непреднамеренных и преднамеренных изменений согласно Р 50.2.077 - 2014.

Таблица 3

наносится на маркировочные таблицы комплекса методом штемпелевания (металлофото, шелкографии, металлографики, наклейки), титульные листы руководства по эксплуатации и формуляр - типографским способом.

Таблица 4

Приведены в Руководстве по эксплуатации на ТЗК-100 в п. 2.4 «Методика измерений».

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходовжидкости»;

ТУ 4213-002-51942658-07 "Комплекс топливозаправочный ТЗК-100 ХХХХХХ. Технические условия".

Изготовитель

Общество с ограниченной ответственностью «ДЕЛОВОЙ СОЮЗ» (ООО «ДЕЛОВОЙ

СОЮЗ»)

ИНН 5077010635

Адрес юридический: Россия,    142207, Московская обл., г.о. Серпухов, д. Борисово,

тер. Квартал Б, д. 13

Адрес места осуществления деятельности: 142207, Московская обл., г.о. Серпухов, д. Борисово, Данковское ш., д. 1

Телефон/Факс 8 (499) 110-55-65

E-mail: info@tzk100.ru

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Тел./факс: (495) 437-55-77 / 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
