УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «29» декабря 2018 г. № 2818

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ МАССЫ

Государственная поверочная схема для средств измерений массы (далее - государственная поверочная схема) устанавливает порядок передачи единицы массы от государственного первичного эталона единицы массы -килограмма (далее - государственный первичный эталон) средствам измерений с помощью вторичных и рабочих эталонов с указанием погрешностей и основных методов поверки или калибровки (далее - передача единицы).

Государственная поверочная схема распространяется на средства измерений массы, применяемые в стране.

Для данной государственной поверочной схемы принята доверительная вероятность 0,95.

Расширенные неопределенности измерений разрядных рабочих эталонов единицы массы не должны превышать 1/3 пределов их допускаемых погрешностей.

Соотношение между пределами допускаемой погрешности применяемого эталона и поверяемого (калибруемого) средства измерений не должно превышать 1/3.

Компараторы массы должны обеспечивать передачу единицы гирям вторичных и рабочих разрядных эталонов в диапазоне их номинальных значений.

Допускается проводить передачу единицы средствам измерений массы с помощью вторичных или разрядных рабочих эталонов более высокой точности, чем предусмотрено настоящей государственной поверочной схемой.

П р и м е ч а н и я

• 1.    Допускается проводить передачу единицы массы средствам измерений, не указанным в настоящем документе, при условии их прослеживаемости к Государственному первичному эталону.

• 2.    При пользовании настоящим документом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя, «Национальные стандарты» за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим документом, следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

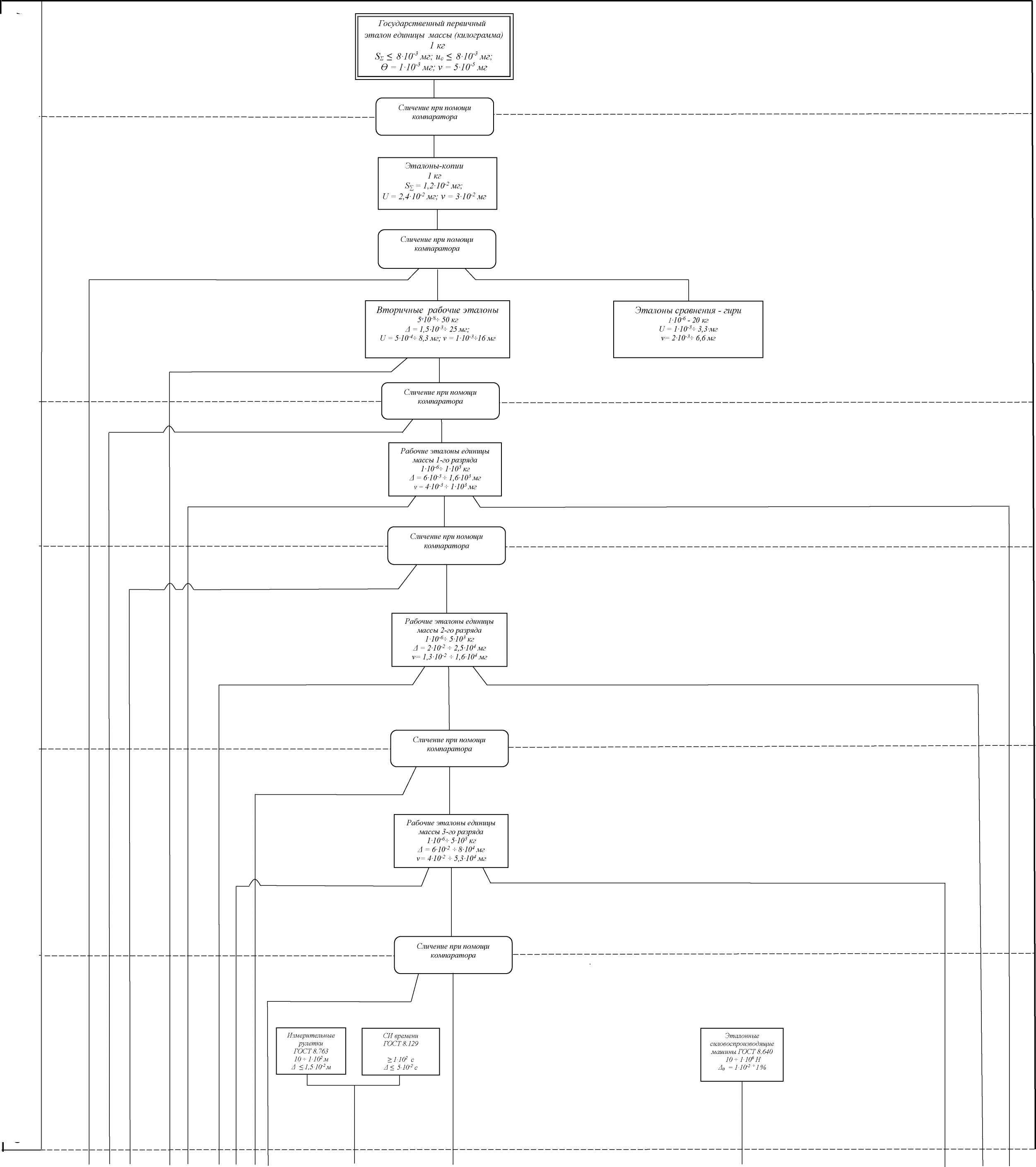

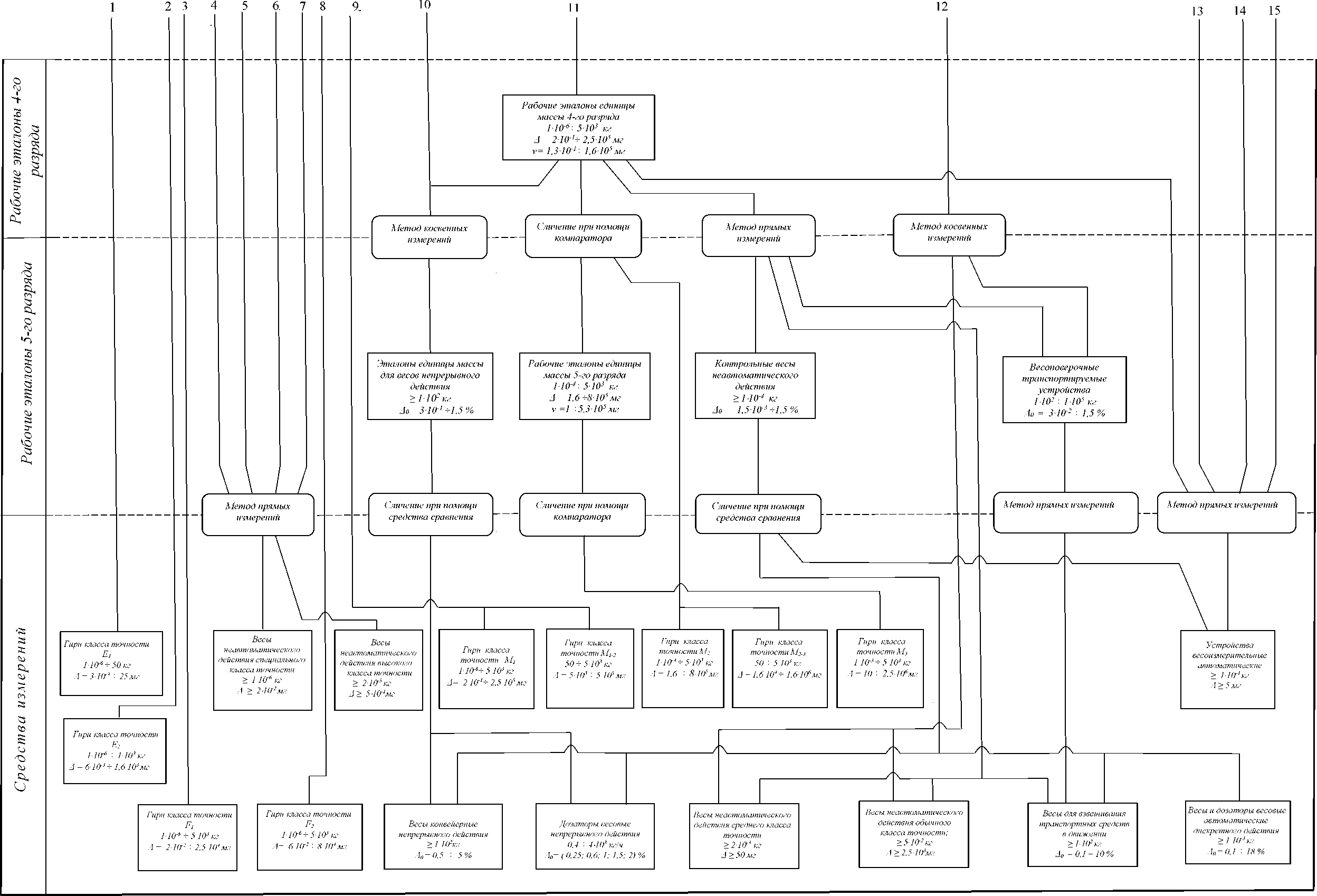

Графическая часть государственной поверочной схемы для средств измерений массы представлена в приложении А.

Пояснения терминов, содержащихся в государственной поверочной схеме, приведены в приложении Б.

• 2. Эталоны

• 2.1.1. Государственный первичный эталон предназначен для воспроизведения и хранения единицы массы и передачи единицы при помощи вторичных эталонов и разрядных рабочих эталонов средствам измерений, применяемым в народном хозяйстве с целью обеспечения единства измерений в стране.

2.1.2 В основу измерений массы должна быть положена единица, воспроизводимая указанным эталоном.

2.1.3 Государственный первичный эталон состоит из комплекса следующих средств измерений:

национальный прототип килограмма - физическая копия №  12

Международного прототипа килограмма;

эталон-свидетель - физическая копия № 26 Международного прототипа килограмма, служащая для проверки правильности национального прототипа килограмма или его замены в случае потери им своего метрологического качества или его утраты;

компаратор массы для передачи единицы эталонам-копиям номинального значения 1 кг в условиях вакуума и атмосферного воздуха при постоянном контролируемом давлении;

компараторы массы на максимальные нагрузки от 540^-3 до 50 кг;

набор артефактов плавучести и сорбции из нержавеющей стали и сплошной шар из монокристаллического кремния номинального значения 1 кг для передачи единицы массы эталонам-копиям при измерениях в условиях вакуума и атмосферного воздуха.

• 2.1.4. Номинальное значение массы, воспроизводимое Государственным первичным эталоном, составляет 1 кг.

• 2.1.5. Государственный первичный эталон обеспечивает воспроизведение единицы со средним квадратичным отклонением (далее - СКО) суммарной погрешности S? при сличениях с Международным прототипом килограмма, не превышающим 840^-3 мг при 10 независимых измерениях. Неисключенная систематическая погрешность в не превышает 140^-3 мг.

Суммарная стандартная неопределенность измерений и_с (коэффициент охвата k = 1) при сличениях с Международным прототипом килограмма не превышает 840^-3 мг.

Нестабильность эталона за год v составляет 5 -10^-5 мг.

• 2.1.6. Для обеспечения воспроизведения единицы массы с указанной точностью должны соблюдаться правила содержания и применения эталона, утвержденные в установленном порядке.

• 2.1.7. Государственный первичный эталон применяют для передачи единицы массы эталонам-копиям сличением при помощи компаратора.

П р и м е ч а н и е - Государственный первичный эталон в обоснованных случаях может применяться для передачи единицы вторичным рабочим эталонам единицы массы.

• 2.2. Вторичные эталоны

• 2.2.1.1. В качестве эталонов-копий применяют гири номинального значения массы 1 кг, изготовленные из немагнитной нержавеющей стали, и компараторы массы на максимальные нагрузки от 240^-3 до 50 кг.

• 2.2.1.2. СКО суммарной погрешности S? при сличениях эталонов-копий с Государственным первичным эталоном должно быть не более 1,2-10’² мг при 10 независимых измерениях.

Нестабильность эталонов-копий за год v не должна превышать 340"² мг.

• 2.2.1.3. Расширенная неопределенность измерений U при коэффициенте охвата к = 2 при сличениях эталонов-копий не должна превышать 2,4^ 10^-2 мг.

• 2.2.1.4. Пределы допускаемых значений СКО компараторов должны соответствовать неравенству:

S_Mах <       7, 5 ,

где - пределы допускаемой абсолютной погрешности по абсолютной величине (далее - пределы допускаемой погрешности) условной массы (далее -массы) гирь, которым передается единица;

- число циклов взвешивания:

3 для цикла ABBA

5 для цикла АВА

П р и м е ч а н и е - При передаче единицы эталонам сравнения требования к пределам допускаемых значений СКО компараторов такие же, как при передаче единицы вторичным рабочим эталонам.

• 2.2.1.5. Эталоны-копии применяют для передачи единицы массы гирям вторичных рабочих эталонов, гирям класса точности Е1 и эталону сравнения сличением при помощи компаратора.

• 2.2.2.1. В качестве вторичных рабочих эталонов применяют гири номинальных значений от 540"⁸ до 540"⁷ кг и от V10"⁶ до 50 кг, соответствующие классу точности Е1, отдельно или с компараторами массы на максимальные нагрузки от 240"³ до V10³ кг.

П р и м е ч а н и е - Здесь и далее допускается применять весы неавтоматического действия по ГОСТ OIMLR 76-1 или другие весы в качестве компараторов массы при условии, что их пределы допускаемых значений СКО соответствуют требованиям государственной поверочной схемы.

• 2.2.2.2. Пределы допускаемых значений СКО компараторов должны соответствовать 2.2.1.4 для числа циклов:





• 2 для цикла ABBA

• 3 для цикла АВА и АВ_1Л..., B_WA

• 2.2.2.3. Номинальные значения, пределы допускаемой погрешности гирь А, пределы допускаемых значений расширенной неопределенности U, пределы допускаемых значений нестабильности за один год v должны соответствовать значениям, указанным в таблице.

Т а б л и ц а - Метрологические характеристики вторичных рабочих

эталонов

• 2.2.2.4. Вторичные рабочие эталоны применяют для передачи единицы гирям рабочих эталонов единицы массы 1-го разряда, гирям класса точности Е2 сличением при помощи компаратора и весам неавтоматического действия специального и высокого классов точности методом прямых измерений.

П р и м е ч а н и е: Допускается применять в составе вторичных рабочих эталонов гири класса точности Е2 с учетом значений их погрешностей при условии подтверждения их стабильности.

• 2.2.2.5. В качестве эталона сравнения применяют гири номинальных значений от Г10^-6 до 20 кг, предназначенные для международных сличений и межлабораторных сравнительных испытаний.

П р и м е ч а н и е: Пределы допускаемой погрешности гирь эталона сравнения не нормируются.

• 3. Рабочие разрядные эталоны

• 3.1.1. В качестве рабочих эталонов единицы массы 1-го разряда применяют гири номинальных значений от Г10^-6 до 1-10³ кг, соответствующие классу точности Е2, отдельно или с компараторами массы на максимальные нагрузки от 240^-3 до 540³ кг.

• 3.1.2. Пределы допускаемых погрешностей гирь рабочих эталонов 1-го разряда составляют от 640^-3 до 1,6-10³ мг.

• 3.1.3. Пределы допускаемых значений нестабильности гирь рабочих эталонов 1-го разряда составляют от 440^-3 до V10³ мг.

• 3.1.4. Рабочие эталоны единицы массы 1-го разряда применяют для передачи единицы:

гирям рабочих эталонов единицы массы 2-го разряда и гирям класса точности F1 сличением при помощи компаратора;

весам неавтоматического действия специального и высокого классов точности и устройствам весоизмерительным автоматическим методом прямых измерений.

• 3.1.5. Пределы допускаемых значений СКО компараторов должны соответствовать 2.2.1.4 для числа циклов:

_> Г1 для цикла ABBA

{

• 3.2.1. В качестве рабочих эталонов единицы массы 2-го разряда применяют гири номинальных значений от Г10^-6 до 540³ кг, соответствующие классу точности F1, отдельно или с компараторами массы на максимальные нагрузки от 240^-3 до 540³ кг.

• 3.2.2. Пределы допускаемых погрешностей гирь рабочих эталонов 2-го разряда составляют от 240^-2 до 2,540⁴ мг.

• 3.2.3. Пределы допускаемых значений нестабильности гирь рабочих эталонов 2-го разряда составляют от 1,3-10’² до 1,6-10⁴ мг.

• 3.2.4. Рабочие эталоны единицы массы 2-го разряда применяют для передачи единицы:

гирям рабочих эталонов единицы массы 3-го разряда и гирям класса точности F2 сличением при помощи компаратора;

весам неавтоматического действия специального и высокого классов точности и устройствам весоизмерительным автоматическим методом прямых измерений.

• 3.2.5. Пределы допускаемых значений СКО компараторов должны соответствовать 2.2.1.4 для числа циклов:

_> (1 для цикла ABBA

{

• 3.3.1. В качестве рабочих эталонов единицы массы 3-го разряда применяют гири номинальных значений от Г10^-6 до 5^10³ кг, соответствующие классу точности F2, отдельно или с компараторами массы на максимальные нагрузки от 240^-3 до 540³ кг.

• 3.3.2. Пределы допускаемых погрешностей гирь рабочих эталонов 3-го разряда составляют от 640^-2 до 840⁴ мг.

• 3.3.3. Пределы допускаемых значений нестабильности гирь рабочих эталонов 3-го разряда составляют от 440^-2 до 5,340⁴ мг.

• 3.3.4. Рабочие эталоны единицы массы 3-го разряда применяют для передачи единицы:

гирям рабочих эталонов единицы массы 4-го разряда и гирям классов точности М1 и М1-2 сличением при помощи компаратора;

весам неавтоматического действия специального и высокого классов точности и устройствам весоизмерительным автоматическим методом прямых измерений.

• 3.3.5. Пределы допускаемых значений СКО компараторов должны соответствовать 2.2.1.4 для числа циклов:

_> (1 для цикла ABBA

{

• 3.4.1. В качестве средств измерений, заимствованных из других государственных поверочных схем, применяют измерительные рулетки класса точности 2 по ГОСТ 8.763 и ГОСТ 7502 с диапазонами измерений от 10 до V10² м и пределами допускаемой погрешности А Ане более 1,540^-2 м; средства измерений времени по ГОСТ 8.129 с диапазонами измерений свыше V10² с и пределами допускаемой погрешности АА не более 540^-2 с; эталонные силовоспроизводящие машины по ГОСТ 8.640 с диапазонами измерений от 10 до 140⁶ Н и пределами допускаемой относительной погрешности по абсолютной величине (далее - пределы допускаемой относительной погрешности)

ААо от Г10^-2 до 1 %.

• 3.4.2. Средства измерений, заимствованные из других ГПС, применяют для передачи единицы методом косвенных измерений эталонам единицы массы для весов непрерывного действия, весоповерочным транспортируемым устройствам и весам неавтоматического действия среднего и обычного классов точности.

• 3.5. Рабочие эталоны единицы массы 4-го разряда

  • 3.5.1. В качестве рабочих эталонов единицы массы 4-го разряда применяют гири номинальных значений от Ы0^-6 до 5^10³ кг, соответствующие классу точности М1, отдельно или с компараторами массы на максимальные нагрузки от 240^-3 до 540³ кг.

  • 3.5.2. Пределы допускаемых погрешностей гирь рабочих эталонов 4-го разряда составляют от 240^-1 до 2,540⁵ мг.

  • 3.5.3. Пределы допускаемых значений нестабильности гирь рабочих эталонов 4-го разряда составляют от 1,3-10^-1 до 1,6-10⁵ мг.

  • 3.5.4. Рабочие эталоны 4-го разряда применяют для передачи единицы:

гирям рабочих эталонов единицы массы 5-го разряда и гирям классов точности М2, M2-3 сличением при помощи компаратора;

эталонам единицы массы для весов непрерывного действия методом косвенных измерений с применением гирь рабочего эталона единицы массы 4го разряда, измерительных рулеток и средств измерений времени, заимствованных из других государственных поверочных схем;

контрольным весам неавтоматического действия методом прямых измерений;

весоповерочным транспортируемым устройствам методом прямых измерений;

весам для взвешивания транспортных средств в движении методом прямых измерений;

весам неавтоматического действия среднего и обычного классов точности методом прямых измерений;

устройствам весоизмерительным автоматическим методом прямых измерений.

• 3.5.5. Пределы допускаемых значений СКО компараторов должны соответствовать 3.2.5.

• 3.6.1. В качестве рабочих эталонов единицы массы 5-го разряда применяют гири номинальных значений от Ы0^-4 до 540³ кг, соответствующие классу точности М2, отдельно или с компараторами массы на максимальные нагрузки от 240^-3 до 540³ кг; контрольные весы неавтоматического действия с диапазонами измерений свыше V10^-4 кг; весоповерочные транспортируемые устройства с диапазонами измерений от V10² до V10⁵ кг; эталоны единицы массы для весов непрерывного действия с диапазонами измерений массы свыше 10²f кг, с диапазонами измерений производительности свыше 540² f кг/ч и диапазонами линейной плотности от 10 кг/м до 2,540² f кг/м в составе:

эталонных конвейерных весов;

транспортируемых средств сравнения.

• 3.6.2. Пределы допускаемых погрешностей гирь рабочих эталонов 5-го разряда составляют от 1,6 до 840⁵ мг.

Пределы допускаемой относительной погрешности контрольных весов неавтоматического действия составляют от 1,5-10^-3 до 1,5 %.

Пределы допускаемой относительной погрешности весоповерочных транспортируемых устройств составляют 340^-2 до 1,5 %.

Пределы допускаемой относительной погрешности эталонов единицы массы для весов непрерывного действия рабочих эталонов 5-го разряда составляют 340^-1 до 1,5 %.

• 3.6.3. Пределы допускаемых значений нестабильности гирь рабочих эталонов 5-го разряда составляют от 1,0 до 5,340⁵ мг.

• 3.6.4. Рабочие эталоны 5-го разряда применяют для передачи единицы: гирям класса точности М3, сличением при помощи компаратора;

весам автоматическим дискретного действия и дозаторам весовым автоматическим дискретного действия; весам конвейерным и дозаторам весовым непрерывного действия; устройствам весоизмерительным автоматическим сличением при помощи средства сравнения;

весам для взвешивания транспортных средств в движении методом прямых измерений или сличением при помощи средства сравнения.

• 3.6.5. Пределы допускаемых значений СКО компараторов должны соответствовать 3.2.5.

• 4.1. В качестве средств измерений применяют: гири классов точности Е1, Е2, F1, F2, M1, M1-2, M2, M2-3, M3 по ГОСТ OIML R 111-1 и другие гири номинальных значений массы от V10^-6 до 540³ кг; весы неавтоматического действия специального, высокого, среднего и обычного классов точности по ГОСТ OIMLR 76-1 и другие весы с диапазонами измерений свыше V10^-6 кг; весы конвейерные непрерывного действия с диапазонами измерений свыше V10² кг; дозаторы весовые непрерывного действия производительностью от 0,4 до 440³ кг/ч, диапазоном линейной плотности от 10 до 2,540² кг/м; весы для взвешивания транспортных средств в движении с диапазонами измерений свыше 1-10² кг; весы автоматические и дозаторы весовые автоматические дискретного действия с номинальными значениями массы дозы свыше 1-10^-3 кг; устройства весоизмерительные автоматические с диапазонами измерений свыше 1 • 10^-4 кг.

• 4.2. Пределы допускаемой погрешности гирь составляют от 340^-3 до 2,540⁶ мг; пределы допускаемой погрешности весов неавтоматического действия специального, высокого, среднего и обычного классов точности по ГОСТ OIMLR 76-1 составляют не менее 0,02 мг; пределы допускаемой относительной погрешности весов конвейерных непрерывного действия составляют от 0,5 до 5 %; пределы допускаемой относительной погрешности дозаторов весовых непрерывного действия составляют от 0,25 до 2 %; пределы допускаемой относительной погрешности весов для взвешивания транспортных средств в движении составляют от 0,1 до 10 %; пределы допускаемых относительных отклонений каждой дозы от среднего значения дозы весов автоматических дискретного действия для суммарного учета и дозаторов весовых автоматических дискретного действия составляют от 0,1 до 18 %; пределы допускаемой погрешности устройств весоизмерительных автоматических составляют не менее 5 мг.

Приложение Б Пояснения терминов, содержащихся в государственной поверочной схеме

Б.1 Использованные в настоящем документе определения терминов соответствуют рекомендации по межгосударственной стандартизации РМГ 29-2013 «Метрология. Основные термины и определения».

Б.2 Пояснения терминов приведены в таблице Б.1.

Таблица Б.1
