МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

16 декабря 2025 г.

2771

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений, согласно приложению к настоящему приказу.
2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
4. Контроль за исполнением настоящего приказа оставляю за собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Заместитель руководителя

Е.Р. Лазаренко

Сертификат: 7B1801563EA497F787EAF40A918A8D6F Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «__ » __^K__p_ 2025 г. № _____

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

№ п/п	Наименование типа	Обозначение типа	Регистрационный номер в ФИФ	Изготовитель		Правообладатель		Заявитель
№ п/п	Наименование типа	Обозначение типа	Регистрационный номер в ФИФ	Отменяемые сведения	Устанавливаемые сведения	Отменяемые сведения	Устанавливаемые сведения	Заявитель
1	2	3	4	5	6	7	8	9

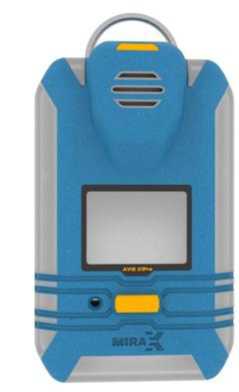

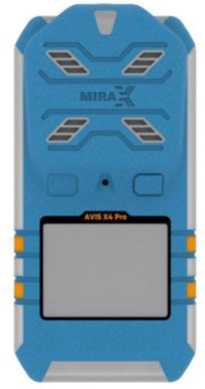

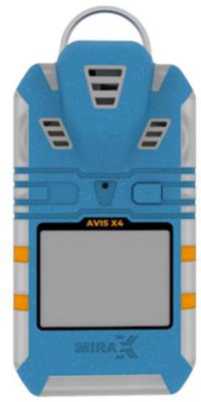

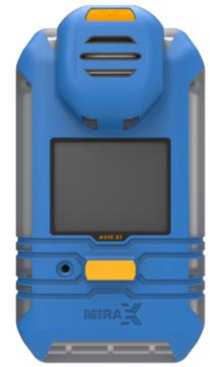

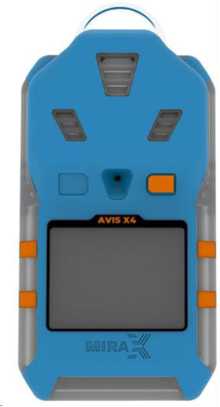

1.	Газоанализаторы портативные	AVIS	88783-23	Общество с ограниченной ответственностью «Миракс» (ООО «Миракс») Юридический адрес: 617764, Россия, Пермский край, г. Чайковский, ул. Ленина, дом 61а, офис 501 Адрес места осуществления деятельности: 117105, г. Москва, пр-д Нагорный, д. 7, стр. 5 Телефон (факс): +7(3422)598855 Web-сайт: mirax-safety.com	Общество с ограниченной ответственностью «Миракс» (ООО «Миракс») Юридический адрес: 617763, Россия, Пермский край, г.о. Чайковский, г. Чайковский, ул. Вокзальная, д. 7 Адрес места осуществления деятельности: 117105, г. Москва, пр-д Нагорный, д. 7, стр. 5 Телефон (факс): +7(3422)598855 Web-сайт: mirax-safety.com	Общество с ограниченной ответственностью «Миракс» (ООО «Миракс») Юридический адрес: 617764, Россия, Пермский край, г. Чайковский, ул. Ленина, дом 61а, офис 501 Телефон (факс): +7(3422)598855 Web-сайт: mirax-safety.com E-mail: info@mirax-safety.com	Общество с ограниченной ответственностью «Миракс» (ООО «Миракс») Юридический адрес: 617763, Россия, Пермский край, г.о. Чайковский, г. Чайковский, ул. Вокзальная, д. 7 Телефон (факс): +7(3422)598855 Web-сайт: mirax-safety.com E-mail: info@mirax-safety.com	Общество с ограниченной ответственностью «Миракс» (ООО «Миракс»), г. Чайковский

E-mail: info@mirax-safety.com

E-mail: info@mirax-

safety.com

Весы электронные

МЕРА-ВТП-

67751-17

Общество с ограниченной ответственностью «Мера-ТСП» (ООО «Мера-ТСП») Адрес: 115088, г. Москва, ул. Угрешская, д.2, стр. 83 Телефон (факс): +7(495) 411-99-28.

Web-сайт: https://www.mera-device.ru E-mail: info@mera-device.ru

Общество с ограниченной ответственностью «Мера-ТСП» (ООО «Мера-ТСП») Юридический адрес: 115419, г. Москва, вн.тер.г. муниципальный округ Донской, пр-д 2-й Рощинский, д.

8, стр. 3 Телефон (факс): +7(495) 411-99-28 Web-сайт: https://www.mera-device.ru E-mail: info@mera-device.ru

Общество с ограниченной ответственностью «Мера-ТСП» (ООО «Мера-ТСП»), г. Москва

Барьеры искрозащиты

серии SIB

80485-20

Общество с ограниченной ответственностью «ПРОМ-ТЭК» (ООО «ПРОМ-ТЭК») Юридический адрес: 199106, г. Санкт-Петербург, 26-ая линия В.О., дом 15, корпус 2, литера А, офис 168Н Адрес: Республика Башкортостан,

Общество с ограниченной ответственностью «ПРОМ-ТЭК» (ООО «ПРОМ-

ТЭК») Юридический адрес: 199106, г. Санкт-Петербург, вн.тер.г. муниципальный округ Гавань, линия 26-ая В.О., д.15, к.2, литера А, помещ.

168-Н, офис 1 Адрес: Республика Башкортостан, г. Уфа, ул. 50-летия Октября, д. 15, к. 1

Общество с ограниченной ответственностью «ПРОМ-ТЭК» (ООО «ПРОМ-ТЭК»), г. Санкт-Петербург

г. Уфа, ул. 50-летия Октября, д.

15, корп. 1. Телефон/факс: +7 (812) 245-05-62

E-mail:

info@prom-tec.net

Телефон/факс: +7

(812) 245-05-62 E-mail: info@prom-tec.net

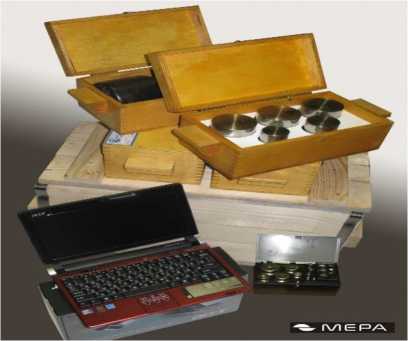

Системы поверки средств измерений массы

АРМП-

МЕРА-D

39305-08

Общество с ограниченной ответственностью «Мера-ТСП» (ООО «Мера-ТСП») Адрес: 115088, г. Москва, ул. Угрешская, д. 2, стр. 83 Телефон (факс): +7 (495) 411-99-28

Web-сайт: https://www.mera-device.ru

E-mail: info@mera-device.ru

Общество с ограниченной ответственностью «Мера-ТСП» (ООО «Мера-ТСП») Юридический адрес: 115419,

г. Москва, вн. тер.г. муниципальный округ Донской, пр-д 2-й Рощинский,

д. 8, стр.3 Телефон (факс): +7 (495) 411-99-28 Web-сайт: https://www.mera-device.ru

E-mail: info@mera-device.ru

Общество с ограниченной ответственностью «Мера-ТСП» (ООО «Мера-ТСП»), г. Москва

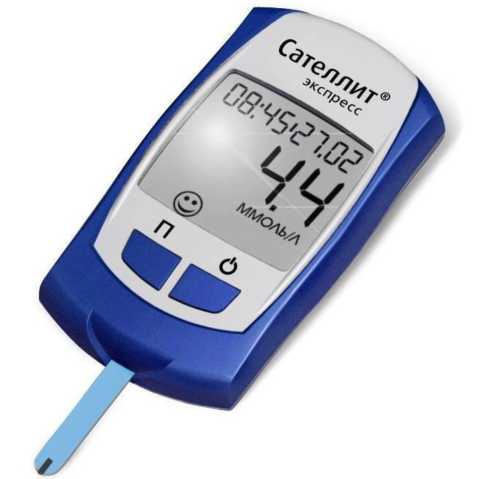

Измерители концентрации глюкозы в крови портативные с полоской электрохимической однократного применения

ПКГ-03

«Сателлит Экспресс»,

ПКГ-03

«Сателлит

Экспресс

Мини»

46361-11

Общество с ограниченной ответственностью «Компания «ЭЛТА» (ООО «Компания «ЭЛТА») Адрес: 124365, Россия, г. Москва, г. Зеленоград,

Общество с ограниченной ответственностью «Компания «ЭЛТА» (ООО «Компания «ЭЛТА») Юридический адрес: 124460,

Общество с ограниченной ответственностью «Компания «ЭЛТА» (ООО «Компания «ЭЛТА»), г. Москва

Георгиевский проезд, д. 1651 Юридический адрес: 124460, Россия, г. Москва, г. Зеленоград, ул. Конструктора Гуськова, д. 3 стр. 4

Телефон (факс): 8 (499) 193-06-05

Web-сайт: www.eltaltd.ru

E-mail: mail@eltaltd.ru г. Москва, вн.тер.г. муниципальный округ Силино, г. Зеленоград, ул. Конструктора Лукина, д. 28А Телефон (факс): 8 (499) 193-06-05

Web-сайт: www.eltaltd.ru

E-mail: mail@eltaltd.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 16 » декабря 2025 Г. № _⁷¹

Лист № 1 Регистрационный № 67751-17 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы электронные МЕРА-ВТП-II

Назначение средства измерений

Весы электронные МЕРА-ВТП-II (далее - весы) предназначены для измерения массы и применения в составе систем взвешивания физических объектов, в том числе летательных аппаратов.

Описание средства измерений

Принцип действия весов МЕРА-ВТП-II основан на преобразовании деформации упругого элемента весоизмерительного датчика, возникающей под действием силы тяжести взвешиваемого груза, в электрический сигнал, значение которого изменяется пропорционально массе груза. Электрический сигнал от весоизмерительного датчика поступает на устройство обработки данных, результат измерения отображается на цифровом дисплее терминала. Информация о взвешиваемом грузе может быть передана на периферийное устройство по интерфейсам связи (RS-232, USB, Ethernet, WiFi и другие виды интерфейсов).

Весы электронные МЕРА-ВТП-II состоят из следующих основных устройств:

- грузоприемного модуля, представляющего собой механическую конструкцию, состоящую из грузоприемного устройства (далее ГПУ), опирающегося на весоизмерительный датчик, установленный на монтажном приспособлении, предназначенном для закрепления грузоприёмного модуля на опорной конструкции или поверхности;
- устройства обработки аналоговых данных;
- терминала.

Весы электронные МЕРА-ВТП-II выпускаются в модификациях А-1/100, D-1/100 и отличаются компоновкой узлов:

- A- 1/100 состоят из грузоприемного модуля и индикатора, объединяющего в своем составе устройство обработки аналоговых данных и терминал, комплектуются индикатором ВТ-1А-65-П;
- D-1/100 состоят из грузоприемного модуля с аналогово-цифровым преобразователем (взвешивающий модуль) и терминала, в качестве терминала используется компьютер. К одному терминалу могут быть подключено несколько взвешивающих модулей.

В весах применяются датчики весоизмерительные тензорезисторные «RTN», фирмы «Hottinger Baldwin Messtechnik GmbH», Германия (Госреестр № 21175-13).

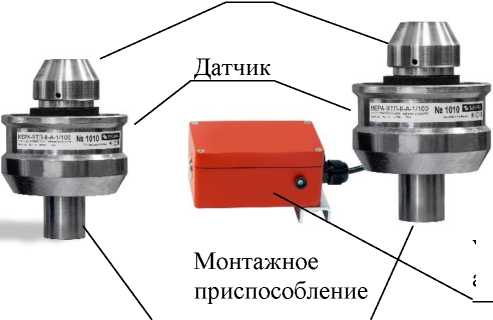

Общий вид весов представлен на рисунке 1.

Индикатор

ВТ-1А-65-П

Приказ Росстандарта №2771 от 16.12.2025, https://oei-analitika.ru

ГПУ

Датчик

Монтажное

приспособление

Устройство обработки аналоговых данных

Исполнение А-1/100

Исполнение D-1/100

Рисунок 1 - Общий вид весов

В весах предусмотрены следующие основные устройства и функции:

- полуавтоматическое устройство установки на нуль (п. Т.2.7.2.2 ГОСТ OIML R76-1-2011);
- устройство первоначальной установки на нуль (п. Т.2.7.2.4 ГОСТ OIML R76-1-2011);
- устройство слежения за нулем (п. Т.2.7.3 ГОСТ OIML R76-1-2011);
- устройство, показывающее с расширением (п. Т.2.6 ГОСТ OIML R76-1-2011).

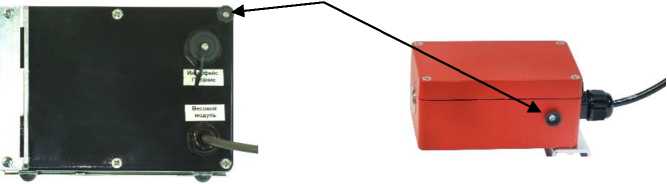

Схема пломбировки весов от несанкционированного доступа приведена на рисунке 2.

Место пломбировки

Корпус устройства обработки

Индикатор ВТ-1А-65-П

аналоговых данных взвешивающего модуля А-1/100

Рисунок 2 - Схема пломбировки

Программное обеспечение

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014 Программное обеспечение (далее - ПО) весов реализовано аппаратно и является встроенным.

аблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
	А-1/100	D-1/100
Идентификационное наименование ПО	не применяется
Номер версии (идентификационный номер ПО)	851Х	600Х
Цифровой идентификатор ПО	не применяется

Х*- номер протокола обмена весов по интерфейсу с периферийными устройствами, приведенный в эксплуатационной документации (принимает значение от 0 до 9 или отсутствует).

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение характеристики
Класс точности по ГОСТ OIML R76-1-2011	III
Максимальная нагрузка, Мах, т	100
Минимальная нагрузка, Min, е	20
Поверочный интервал, e, действительная цена деления шкалы, d (e=d), кг	50
Число поверочных интервалов, n	2000
Пределы допускаемой погрешности при первичной поверке: 0<т<500е 500е<т< 2000е 2000е<т<3000е	±0,5е ±1е ±1,5е

Примечание. Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке.

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение характеристики
Параметры электрического питания:
- от внешнего источника постоянного тока,	от 9 до 12
напряжение, В
- от цепи Ethernet	по стандарту IEEE 802.3at
- от встроенного источника постоянного тока,	от 7,1 до 8,4
напряжение, В	от 7,1 до 8,4
Потребляемая мощность, В^А, не более	5
Габаритные размеры грузоприемного модуля, мм, не
более
- высота	400
- ширина	300
- длина	300
Габаритные размеры индикатора, мм, не более:
- высота	140
- ширина	130
- длина	180
Масса, кг, не более	30
Условия эксплуатации:
- температура окружающей среды, °С	от -10 до +50
- относительная влажность, %	80
- атмосферное давление, кПа	от 96 до 104
Средний срок службы, лет	15
Средняя наработка на отказ, ч	1000

Знак утверждения типа

наносится на маркировочные таблички, закрепленные на корпусе индикатора и корпусе грузоприемного устройства заводским способом и типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

аблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Весы электронные	МЕРА-ВТП-II	1 шт.
Комплект принадлежностей
Дублирующий дисплей*		1 шт.
Кабель связи*		1 шт.
Адаптер для подачи		1 шт.
электропитания по Ethernet-кабелю
(POE) ^{2 *}
Адаптер сетевого питания ¹		1 шт.
Комплект ЗИП*		1 шт.
Руководство по эксплуатации	ЭК 5019.00.00.000 РЭ	1экз.
Методика поверки	-	1 экз.

*при заказе

¹ - для весов в исполнении А-1/100;
² - для весов в исполнении D-1/100.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к весам электронным

МЕРА-ВТП-II

ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы»

ГОСТ OIML R-76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»

Технические условия ТУ 4274-020-49290937-2016

Изготовитель

Общество с ограниченной ответственностью «Мера-ТСП»

(ООО «Мера-ТСП»)

ИНН 7733081596

Юридический адрес: 115419, г. Москва, вн.тер.г. муниципальный округ Донской, пр-д 2-й Рощинский, д. 8, стр. 3

Телефон (факс): +7(495) 411-99-28

Web-сайт: https://www.mera-device.ru

E-mail: info@mera-device.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы»

(ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, 46

Телефон/факс: +7(495) 437-55-77 / 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 16 » декабря 2025 Г. № ²⁷⁷¹

Лист № 1 Регистрационный № 80485-20 Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Барьеры искрозащиты серии SIB

Назначение средства измерений

Барьеры искрозащиты серии SIB (далее по тексту - барьеры) предназначены для измерений, преобразований унифицированных сигналов силы постоянного тока, сигналов термопреобразователей сопротивления и термоэлектрических преобразователей, расположенных во взрывоопасной зоне, и вывода этих сигналов для подключения к оборудованию во взрывобезопасной зоне, а также для безопасного вывода управляющих сигналов в виде силы постоянного тока к исполнительным механизмам, расположенным во взрывоопасной зоне.

Описание средства измерений

Барьеры представляют собой промежуточные измерительные преобразователи сигналов постоянного тока, сигналов термопреобразователей сопротивления и термоэлектрических преобразователей (далее по тексту - термопар). Вход и выход барьеров гальванически изолирован. Барьеры конструктивно унифицированы.

Конструктивно барьеры выполнены в виде печатных плат с электронными компонентами, установленных в негорючий корпус, выполненный из пластика. С противоположных сторон корпуса размещены разъемы для подключения искробезопасных и искроопасных электрических цепей соответственно.

Серия SIB представлена следующими вариантами исполнения:

- Изолирующий повторитель унифицированного аналогового сигнала 0(4)...20 мА из взрывоопасной зоны, «прозрачный» для двустороннего обмена по протоколу HART. Может быть использован для питания датчика. Трехсторонняя изоляция вход/выход/питание. Индикация перегрузки канала.

Пример записи вариантов исполнения:

SIB-XXAI-XH Ех 1 2 3 45

1 - тип устройства;
2 - количество каналов:

01 - один канал;

02 - два канала;

3 - изолирующий повторитель аналогового сигнала 0(4)...20 мА из взрывоопасной зоны;
4 - дублирование выхода в опасную зону:

отсутствие буквы - стандартное исполнение. Дублирование выхода отсутствует; S - дублирование выхода. Только для одноканального варианта исполнения;

5 - поддержка протокола HART.

- Изолирующий повторитель аналогового сигнала 0(4)...20 мА во взрывоопасную зону, «прозрачный» для двустороннего обмена по протоколу HART. Трехсторонняя изоляция вход/выход/питание. Индикация обрыва и короткого замыкания линии связи с исполнительным устройством, а также имитация данного отказа в виде обрыва линии связи с управляющим устройством.

Пример записи вариантов исполнения:

SIB-01AO-H Ех 12 3 4

1 - тип устройства;
2 - количество каналов:

01 - один канал;

3 - изолирующий повторитель аналогового сигнала 0(4)...20 мА во взрывоопасную зону;
4 - поддержка протокола HART;

- Изолирующий преобразователь сигнала термопреобразователя сопротивления или термопары из взрывоопасной зоны в аналоговый сигнал 0(4)...20 мА постоянного тока. Трехсторонняя изоляция вход/выход/питание. Встроенная компенсация холодного спая. Программно-конфигурируемый тип входного датчика и диапазон преобразования.

Пример записи вариантов исполнения:

SIB-XXTI Ех 1 2 3

1 - тип устройства;
2 - количество каналов:

01 - один канал;

02 - два канала;

3 - изолирующий преобразователь сигнала термопреобразователя сопротивления или термопары из взрывоопасной зоны в аналоговый сигнал 0(4)...20 мА постоянного тока.

Общий вид барьеров представлен на рисунках 1-4.

а)

б)

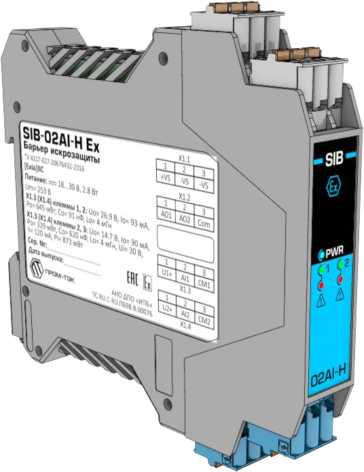

Рисунок 1 - Общий вид барьеров: а) SIB-01AI-H Ex, б) SIB-02AI-H Ex

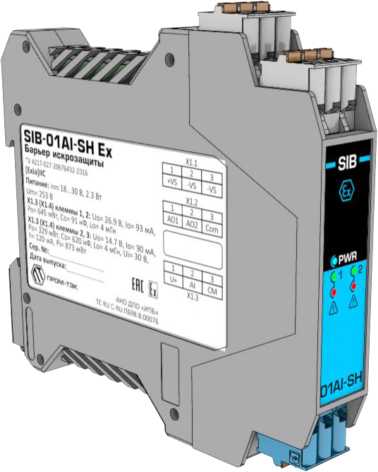

Рисунок 2 - Общий вид барьера SIB-01AI-SH Ex

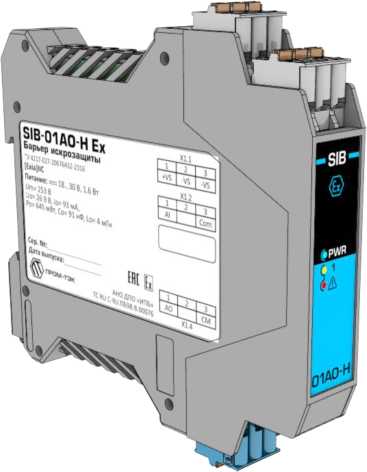

Рисунок 3 - Общий вид барьера SIB-01AO-H Ex

а)

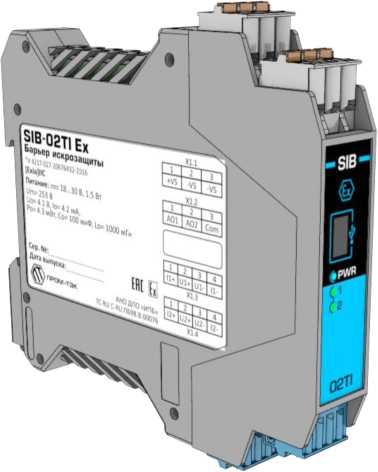

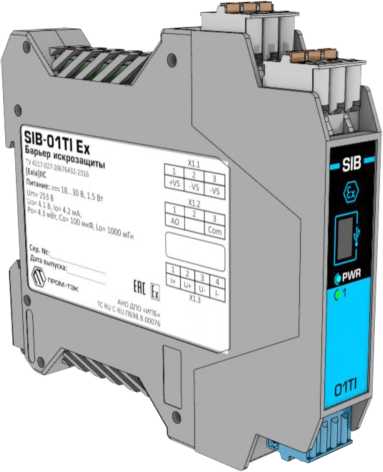

Рисунок 4 - Общий вид барьеров: а) SIB-01TI Ex, б) SIB-02TI Ex

б)

Программное обеспечение

Барьеры имеют встроенное программное обеспечение (ПО). ПО барьеров записывается в энергонезависимую память при изготовлении.

Влияние программного обеспечения учтено при нормировании метрологических и технических характеристик барьеров.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	SIBTSoft
Номер версии (идентификационный номер) ПО	1) не ниже 005.х.ххх
1) обозначение «х» не относится к метрологически значимому ПО

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями по метрологии Р 50.2.077-2014. Защита ПО от несанкционированного доступа и предотвращения от записи переменных или внесения активных команд обеспечивается парольным словом.

Метрологические и технические характеристики

Таблица 2 - Основные метрологические характеристики

Исполнение	Преобразуемая физическая величина/сигнал	Диапазон входных значений	Диапазон выходных значений	Пределы допускаемой основной приведенной (к диапазону входных значений) погрешности преобразований в нормальных условиях измерений¹⁾	Пределы допускаемой дополнительной приведенной (к диапазону входных значений) погрешности преобразований от изменения температуры окружающего воздуха от нормальных условий на каждый 10 °С, %
1	2	3	4	5	6
SIB-01AI-H Ex SIB-02AI-H Ex SIB-01AI-SH Ex SIB-01AO-H Ex	Сила постоянного тока	от 0 до 20 мА	от 0 до 20 мА	±0,1	±0,05
SIB-01TI Ex SIB-02TI Ex	Электрическое сопротивление постоянному току (термопреобразовате -лей сопротивления по ГОСТ 6651-2009)	Pt1000 (от -200 до +850 °С)	от 0 до 20 мА	±0,04	±0,02
		1000П (от -200 до +850 °С)		±0,04	±0,02
		Pt50 (от -200 до +850 °С)		±0,08	±0,05
		Pt100 (от -200 до +850 °С)		±0,05	±0,02
		50П (от -200 до +850 °С)		±0,08	±0,05

Продолжение таблицы 2

1	2	3	4	5	6
		100П (от -200 до +850 °С)		±0,05	±0,02
		50М (от -180 до +200 °С)		±0,15	±0,08
		100М (от -180 до +200 °С)		±0,09	±0,05
		Cu50 (от -50 до +200 °С)		±0,21	±0,1
		Cu100 (от -50 до +200 °С)		±0,13	±0,08
		Ni100 (от -69 до +180 °С)		±0,10	±0,05
	Напряжение постоянного тока (термопары по ГОСТ Р 8.585-2001) ²⁾	TЖК (J) (от -210 до +1200 °С)		±0,09	±0,05
		ТХА (K) (от -270 до +1372 °С)		±0,10	±0,05
		ТНН (N) (от -270 до +1300 °С)		±0,12	±0,05
		ТХК (L) (от -200 до +800 °С)		±0,08	±0,05
		ТХКн (E) (от -270 до +1000 °С)		±0,08	±0,05
		ТПП (R) (от -50 до +1768 °С)		±0,14	±0,05
		ТМК (T) (от -270 до +400 °С)		±0,12	±0,05
		ТВР (A1) (от 0 до +2500 °С)		±0,09	±0,05

Продолжение таблицы 2

1	2	3	4	5	6
		ТВР (A2) (от 0 до +1800 °С)		±0,11	±0,05
		ТВР (A3) (от 0 до +1800 °С)		±0,11	±0,05
		ТПП (S) (от -50 до +1768 °С)		±0,15	±0,05
		ТПР (B) (от 0 до +1820 °С)		±0,20	±0,1
		ТМК (M) (от -200до +100 °С)		±0,25	±0,1
	Напряжение постоянного тока	от -1500 до +1500 мВ		±0,04	±0,02
	Напряжение постоянного тока	от -150 до +150 мВ		±0,05	±0,02
	Электрическое сопротивление постоянному току	от 0 до 5000 Ом		±0,04	±0,02
Примечание: ^{1) -} Нормальные условия измерений: - температура окружающей среды - от 15 до 25 °C; - относительная влажность воздуха при +25 °С, - от 45 до 80 %; - атмосферное давление, - от 84,0 до 106,7 кПа ²⁾ - Нормировано без учета погрешности измерения температуры холодного спая. Пределы допускаемой абсолютной погрешности компенсации температуры холодного спая при температуре окружающей среды (20±5) °С не превышает ±1,5 °С.

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Параметры электрического питания: - напряжение постоянного тока, В	от 18 до 30
Потребляемая мощность, Вт, не более	2,8
Маркировка взрывозащиты по ТР ТС 012/2011	[Ex ia] IIC
Рабочие условия измерений: - температура окружающей среды, °C	от -40 до +60
- относительная влажность воздуха при +25 °С, %, не более	98 (без конденсации)
- атмосферное давление, кПа	от 84 до 106,7
Степень защиты корпуса	IP30
Габаритные размеры, мм, не более, для исполнений: - SIB-01AI-H Ex, SIB-02AI-H Ex, SIB-01AI-SH Ex, SIB-01AO-H Ex
- ширина	17,5
- высота	111,0
- глубина - SIB-01 TI Ex, SIB-02 TI Ex	113,5
- ширина	17,5
- высота	108,0
- глубина	113,5
Масса, кг, не более	0,2
Средний срок службы, лет, не менее	10
Средняя наработка на отказ, ч, не менее	120000

Знак утверждения типа

наносится на лицевую панель методом наклейки этикеток и на титульные листы руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность барьеров

Наименование	Обозначение	Количество
Барьеры искрозащиты серии SIB¹⁾	SIB-01AI-H Ex, SIB-02AI-H Ex, SIB-01AI-SH Ex, SIB-01AO-H Ex, SIB-01 TI Ex, SIB-02 TI Ex	1 шт.
Руководство по эксплуатации¹⁾	ПРОМ.411531.001РЭ, ПРОМ.411531.002РЭ, ПРОМ.411531.005РЭ	1 экз.
Паспорт¹⁾	ПРОМ.411531.001 -01ПС, ПРОМ.411531.001 -02ПС, ПРОМ.411531.001-03ПС, ПРОМ.411531.002ПС, ПРОМ.411531.005-01ПС, ПРОМ.411531.005-02ПС	1 экз.
Методика поверки	МП 206.1-159-2018.	1 экз.
¹⁾ - обозначение изменяется в зависимости от заказа

Сведения о методиках (методах) измерений приведены в эксплуатационных документах. Нормативные и технические документы, устанавливающие требования к барьерам искрозащиты серии SIB

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 8.585-2001 Государственная система обеспечения единства измерений. Термопары. Номинальные статические характеристики преобразования

ГОСТ 6651-2009 Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний

ТУ 4217-027-20676432-2016 Барьеры искрозащиты серии SIB. Технические условия Изготовитель

Общество с ограниченной ответственностью «ПРОМ-ТЭК»

(ООО «ПРОМ-ТЭК»)

ИНН 0278202401

Юридический адрес: 199106, г. Санкт-Петербург, вн.тер.г. муниципальный округ Гавань, линия 26-ая В.О., д.15, к.2, литера А, помещ. 168-Н, офис 1

Адрес: Республика Башкортостан, г. Уфа, ул. 50-летия Октября, д. 15, к. 1 Телефон/факс: +7 (812) 245-05-62

E-mail: info@prom-tec.net

Испытательный центр

(ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77

Факс: +7 (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

Лист № 1 Регистрационный № 88783-23 Всего листов 56

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы портативные AVIS

Назначение средства измерений

Газоанализаторы портативные AVIS (далее - газоанализаторы) предназначены для измерений объемной доли, массовой концентрации и довзрывных концентраций, а также передачи информации о содержании горючих газов и паров горючих жидкостей (в том числе газов, образованных в результате испарения горючих жидкостей таких как нефть, керосин, бензин, дизельное топливо), токсичных газов и кислорода в воздухе рабочей зоны, технологических газовых средах, промышленных помещений и открытых пространств промышленных объектов, трубопроводах и воздуховодах; и подачи предупредительной сигнализации о превышении установленных пороговых значений.

Описание средства измерений

К настоящему типу средства измерений относятся газоанализаторы следующих модификаций:

- AVIS X1 - 1 сенсор;
- AVIS X1 Pro - 1 сенсор (одновременно измерение от 1 до 2 определяемых компонентов);
- AVIS X4 - от 1 до 3 сенсоров (одновременно измерение от 1 до 4 определяемых компонентов);
- AVIS X4 Pro - от 1 до 4 сенсоров (одновременно измерение от 1 до 6 определяемых компонентов (до 8 определяемых компонентов (опционально));
- AVIS X5 Pro - от 1 до 6 сенсоров (одновременно измерение от 1 до 8 определяемых компонентов (до 10 определяемых компонентов (опционально)).

В модификации AVIS X1 устанавливается электрохимический сенсор (EC).

В модификации AVIS X1 Pro, AVIS X4, AVIS X4 Pro, AVIS X5 Pro могут быть установлены электрохимический сенсор (EC), термокаталитический сенсор (LEL), оптический инфракрасный сенсор (IR), полупроводниковый сенсор (MEMS), фотоионизационный сенсор (PID).

Принцип действия газоанализаторов определяется типом используемого сенсора:

- термокаталитические (LEL), основанные на определении теплового эффекта реакции определяемого газа с другими веществами, протекающей при участии катализатора;
- электрохимические (EC), основанные на измерении электрического тока, вырабатываемого электрохимической ячейкой в результате химической реакции с участием молекул определяемого компонента;
- оптические инфракрасные (IR), основанные на селективном поглощении молекулами определяемого компонента электромагнитного излучения и измерении интенсивности инфракрасного излучения после прохождения им среды, содержащей определяемый компонент;
- фотоионизационные (PID), основанные на ионизации молекул органических и неорганических веществ фотонами высокой энергии и измерении возникающего при этом тока между измерительными пластинами. В качестве источников ионизации используются криптоновая ультрафиолетовая или аргоновая лампа.

- полупроводниковые (MEMS), основанные на определении изменения электрического сопротивления полупроводникового элемента, вызванного адсорбцией на нем молекул определяемого газа.

Обозначения модификации сенсоров имеют постфикс:

Т - сенсор со сниженной погрешностью измерения;

Д - сенсор, имеющий дифференцированный по единицам измерения диапазон измерений, позволяющий осуществлять контроль загазованности предельно допустимых концентраций в воздухе рабочей зоны и значений довзрывоопасных концентраций.

Газоанализаторы представляют собой автоматические портативные много- (AVIS X1 Pro, AVIS X4, AVIS X4 Pro, AVIS X5 Pro) или одноканальные (AVIS X1) приборы непрерывного действия.

Конструктивно газоанализаторы состоят из электронного блока и заменяемых сенсоров, размещенных в корпусе с креплением типа «крокодил» из нержавеющей стали. Элементы питания размещены в изолированном отсеке корпуса, имеющем собственную крышку и отделенном стенками от остального внутреннего объема. Основной цвет корпуса - синий. Другие цвета по предварительному заказу.

Газоанализаторы портативные AVIS X4, AVIS X4 Pro, AVIS X5 Pro могут интегрироваться в комплекс промышленной безопасности МИРАКС СТ (MIRAX ST).

Газоанализаторы обеспечивают выполнение следующих функций:

- непрерывное измерение содержания определяемых компонентов в воздухе и отображение измеренных значений на дисплее;
- диффузионный забор пробы воздуха (в отсутствии подключенного насоса);
- принудительный забор пробы при установленном накладном моторизированном насосе с отображением индикации работы насоса и записью измеряемых значений в память прибора (опционально);
- непрерывный забор пробы воздуха при подключении ручного или моторизованного насоса на расстоянии до 30 м от места забора;
- автоматическую и принудительную настройку нуля;
- самодиагностику при включении и во время работы;
- измерение среднесменного значения ПДК с записью результатов во внутреннюю энергонезависимую память прибора;
- запись событий и измеренных значений во внутреннюю энергонезависимую память с возможностью дальнейшего анализа на ПК;
- передачу данных на ПК при помощи кабеля передачи данных или ИК-приемника. Кабель подключается к компьютеру через USB порт;
- беспроводную передачу данных по стандартам (ZigBee, Bluetooth, IIoT, NB-IoT, Wi-SUN, MXair, LoRaWAN, LoRa, E-WIRE, LTE, GSM, GPRS, IEEE 802.15.4, ISA100.11a) (опционально);
- определение геолокации GPS, ГЛОНАСС (опционально);
- фотофиксацию (опционально);
- видеофиксацию (опционально);
- зарядку, настройку и BUMP-тест через DOC-станцию.

Общий вид газоанализаторов с указанием места нанесения заводского номера представлен на рисунке 1.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится лазерной гравировкой или фотохимпечатным методом на маркировочную табличку в месте, указанном на рисунке 1.

Место нанесения пломбы в виде стикера-наклейки

Место нанесения заводского номера и знака утверждения типа

Место нанесения пломбы в виде стикера-наклейки

а) модификация AVIS X1

Место нанесения заводского номера и знака утверждения типа

б) модификация AVIS X1 Pro

MIRA^

Место нанесения пломбы в виде стикера-наклейки

Место нанесения заводского номера и знака утверждения типа

в) модификация AVIS X4

Место нанесения заводского номера и знака утверждения типа

Место нанесения пломбы в виде стикера-наклейки

Место нанесения заводского номера и знака утверждения типа

г) модификация AVIS X4 Pro

Место нанесения пломбы в виде стикера-наклейки

д) модификация AVIS X5 Pro

Рисунок 1 - Общий вид газоанализаторов портативных AVIS с указанием мест пломбировки, мест нанесения знака утверждения типа, заводского номера

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение (далее - ПО), разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов. ПО выполняет следующие основные функции:

- цифровая индикация содержания определяемого компонента в режиме реального времени на ЖК-дисплее газоанализатора;
- цифровая индикация содержания определяемого компонента в режиме реального времени на OLED дисплее газоанализатора (опционально);
- многофункциональная подсветка ЖК-дисплея;
- диагностика чувствительного элемента (сенсора);
- подача световой, звуковой и вибросигнализации (одновременно) при достижении содержания определяемого компонента порогов срабатывания «ПОРОГ 1», «ПОРОГ 2», «ПОРОГ 3» (сигналы порогов различны по частоте, цвет светового сигнала красный, время срабатывания пороговой предупреждающей сигнализации, нормированное по поверочному компоненту (значение определяемой концентрации в 1,6 раза превышает уставку срабатывания) не более 15 секунд);
- цифровая индикация установленных порогов
- подсчет показателей STEL (максимальная средняя концентрация за заданный период времени) и TWA (среднесменное значение предельно допустимой концентрации ПДК);
- ведение и сохранение в энергонезависимой памяти архива событий. Вместимость архива до 65500 записей с перезаписью старых событий;
- обмен данными с ПК по интерфейсу USB;
- обмен данными по Bluetooth с устройствами на базе Android;
- индикация неисправностей/ ошибок работы прибора;
- индикация заряда батареи;
- выбор определяемого компонента и единиц измерений с помощью меню прибора или ПО;
- возможна интеграция прибора в систему мониторинга персонала в комплекте с персональным многофункциональным трекером, базовой станцией, радиомаяками, кнопкой SOS и специализированным ПО (опционально);
- определение падения (датчик удара) и положения (опционально);
- управление моторизированным насосом (опция).

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационные данные (признаки)	AVIS X1	AVIS X1 Pro	AVIS X4	AVIS X4 Pro	AVIS X5 Pro
Идентификационное наименова-	FW_Avis	FW_Avis	FW_Avis	FW_Avis	FW_Avis
ние ПО	X1	X1P	X4	X4P	X5P
Номер версии (идентификационный номер) ПО, не ниже	0.01
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Основные метрологические характеристики приборов приведены в таблицах 2-7.

Таблица 2 - Основные метрологические характеристики газоанализаторов для определения горючих газов с оптическим инфракрасным сенсором (IR)

Определяемый компонент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾ определяемого компонента³⁾⁴⁾		Пределы допускаемой основной абсолютной погрешности
Метан CH4	IR-CH4-100	от 0 до 4,4 % (от 0 до 100 % НКПР) (от 0 до 29277 мг/м³)		±0,22 % (±5 % НКПР) (±1463 мг/м³)
	IR-CH4-50T	от 0 до 2,2 % (от 0 до 50 % НКПР) (от 0 до 14638 мг/м³)		±0,13 % (±3 % НКПР) (±878 мг/м³)
	IR-CH4-50	от 0 до 2,2 % (от 0 до 50 % НКПР) (от 0 до 14638 мг/м³)		±0,22 % (±5 % НКПР) (±1463 мг/м³)
	IR-CH4-100 %	от 0 до 100 %	от 0 до 2,5 % включ.	±0,1%
			св. 2,5 до 100 %	±(0,1+0,029-X) %
	IR-CH4-7000	от 0 до 7000 мг/м³	от 0 до 500 мг/м³включ.	±50 мг/м³
			св.500 до 7000 мг/м³	± (0,152-X - 15,6) мг/м³
	IR-CH4-3000	от 0 до 3000 мг/м³	от 0 до 500 мг/м³включ.	±50 мг/м³
			св.500 до 3000 мг/м³	± (0,152-X - 15,6) мг/м³
	IR-CH4- 3000Д⁵⁾	от 0 до 3000 мг/м³		± (0,25 • Х) мг/м³
		от 3000 до 29277 мг/м³(от 10,2 до 100 % НКПР)		±1463 мг/м³(±5 % НКПР)
	IR-CH4- 7000Д⁵⁾	от 0 до 7000 мг/м³		± (0,25 • Х) мг/м³
		от 7000 до 29277 мг/м³(от 23,9 до 100 % НКПР)		±1463 мг/м³(±5 % НКПР)
Этилен C2H4	IR-C2H4-100	от 0 до 2,3 % (от 0 до 100 % НКПР)		±0,12 % (±5 % НКПР)
	Ж-С2Н4-50Т	0 до 1,15 % (от 0 до 50 % НКПР)		±0,07 % (±3 % НКПР)
	IR-C2H4-50	0 до 1,15 % (от 0 до 50 % НКПР)		±0,12 % (±5 % НКПР)

Определяемый компонент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾ определяемого компонента³⁾⁴⁾		Пределы допускаемой основной абсолютной погрешности
Пропан C3H8	IR-C3H8-100	0 до 1,7 % (от 0 до 100 % НКПР) (от 0 до 31393 мг/м³)		±0,085 % (±5 % НКПР) (±1569 мг/м³)
	IR-C3H8-50T	от 0 до 0,85 % (от 0 до 50 % НКПР) (от 0 до 15696 мг/м³)		±0,051 % (±3 % НКПР) (±941 мг/м³)
	IR-C3H8-50	от 0 до 0,85 % (от 0 до 50 % НКПР) (от 0 до 15696 мг/м³)		±0,085 % (±5 % НКПР) (±1569 мг/м³)
	IR-C3H8-100%	от 0 до 100 %		±(0,1+0,049-X) %
	IR-C3H8-3000	от 0 до 3000 мг/м³	от 0 до 500 мг/м³включ.	±50 мг/м³
			св.500 до 3000 мг/м³	± (0,152-X - 15,6) мг/м³
	IR-C3H8-7000	от 0 до 7000 мг/м³	от 0 до 500 мг/м³ включ.	±50 мг/м³
			св.500 до 7000 мг/м³	± (0,152-X - 15,6) мг/м³
	IR-C3H8- 3000Д⁵⁾	от 0 до 3000 мг/м³		± (0,25 • Х) мг/м³
		от 3000 до 31393 мг/м³(от 9,5 до 100 % НКПР)		±1569 мг/м³(±5 % НКПР)
	IR-C3H8- 7000Д⁵⁾	от 0 до 7000 мг/м³		± (0,25 • Х) мг/м³
		от 7000 до 31393 мг/м³(от 22,3 до 100 % НКПР)		±1569 мг/м³(±5 % НКПР)
н-бутан C4H10	IR-C4H1O-100	от 0 до 1,4 % (от 0 до 100 % НКПР)		±0,07 % (±5 % НКПР)
	IR-C4H1O-50T	от 0 до 0,7 % (от 0 до 50 % НКПР)		±0,04 % (±3 % НКПР)
	IR-C4H10-50	от 0 до 0,7 % (от 0 до 50 % НКПР)		±0,07 % (±5 % НКПР)

Определяемый компонент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾ определяемого компонента³⁾⁴⁾	Пределы допускаемой основной абсолютной погрешности
1-бутен C4H8	IR-C4H8-100	от 0 до 1,6 % (от 0 до 100 % НКПР)	±0,08 % (±5 % НКПР)
1-бутен C4H8	IR-C4H8-50	от 0 до 0,8 % (от 0 до 50 % НКПР)	±0,08 % (±5 % НКПР)
2-метилпропан (изобутан) i-C4Hio	IR-i-C4H10-100	от 0 до 1,30 % (от 0 до 100 % НКПР)	±0,065 % (±5 % НКПР)
2-метилпропан (изобутан) i-C4Hio	IR-i-C4H10-50	от 0 до 0,65 % (от 0 до 50 % НКПР)	±0,065 % (±5 % НКПР)
н-пентан C5H12	IR-C5H12-100	от 0 до 1,1 % (от 0 до 100 % НКПР)	±0,055 % (±5 % НКПР)
	Ж-С5Н12-50Т	от 0 до 0,55 % (от 0 до 50 % НКПР)	±0,033 % (±3 % НКПР)
	IR-C5H12-50	от 0 до 0,55 % (от 0 до 50 % НКПР)	±0,055 % (±5 % НКПР)
Циклопентан С5Н10	Ж-С5Н10-100	от 0 до 1,4 % (от 0 до 100 % НКПР)	±0,07 % (±5 % НКПР)
Циклопентан С5Н10	Ж-С5Н10-50	от 0 до 0,7 % (от 0 до 50 % НКПР)	±0,07 % (±5 % НКПР)
н-гексан C6H14	IR-C6H14-100	от 0 до 1,0 % (от 0 до 100 % НКПР)	±0,05 % (±5 % НКПР)
	Ж-СбН_и-50Т	от 0 до 0,5 % (от 0 до 50 % НКПР)	±0,03 % (±3 % НКПР)
	IR-C6H14-50	от 0 до 0,5 % (от 0 до 50 % НКПР)	±0,05 % (±5 % НКПР)
Циклогексан СбН12	Ж-СбН12-100	от 0 до 1,0 % (от 0 до 100 % НКПР)	±0,05 % (±5 % НКПР)
Циклогексан СбН12	Ж-СбН12-50	от 0 до 0,5 % (от 0 до 50 % НКПР)	±0,05 % (±5 % НКПР)
Этан C2H6	IR-C2H6-100	от 0 до 2,4 % (от 0 до 100 % НКПР)	±0,12 % (±5 % НКПР)
	Ж-С2Ш-50Т	от 0 до 1,2 % (от 0 до 50 % НКПР)	±0,072 % (±3 % НКПР)
	IR-C2H6-50	от 0 до 1,2 % (от 0 до 50 % НКПР)	±0,12 % (±5 % НКПР)
Метанол СНзОН	IR-СНзОН- 50Т	от 0 до 3,0 % (от 0 до 50 % НКПР)	±0,18 % (±3 % НКПР)
Метанол СНзОН	Ж-СНзОН-50	от 0 до 3,0 % (от 0 до 50 % НКПР)	±0,3 % (±5 % НКПР)
Бензол СбНб	Ж-СбНб-100	от 0 до 1,2 % (от 0 до 100 % НКПР)	±0,06 % (±5 % НКПР)
Бензол СбНб	Ж-СбНб-50	от 0 до 0,6 % (от 0 до 50 % НКПР)	±0,06 % (±5 % НКПР)

Определяемый компонент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾ определяемого компонента³⁾⁴⁾	Пределы допускаемой основной абсолютной погрешности
Пропилен (пропен) СзНб	Ж-СзНб-100	от 0 до 2,0 % (от 0 до 100 % НКПР)	±0,1 % (±5 % НКПР)
Пропилен (пропен) СзНб	Ж-СзНб-50	от 0 до 1,0 % (от 0 до 50 % НКПР)	±0,1 % (±5 % НКПР)
Этанол С2Н5ОН	Ж-С2Н5ОН- 48,3	от 0 до 1,5 % (от 0 до 48,3 % НКПР)	±0,16 % (±5 % НКПР)
н-гептан С7Н16	Ж-С7Н16-ЮО	от 0 до 0,85% (от 0 до 100 % НКПР)	± 0,078 % (±5 % НКПР)
н-гептан С7Н16	Ж-С7Н16-50	от 0 до 0,425 % (от 0 до 50 % НКПР)	±0,042 % (±5 % НКПР)
Оксид этилена С2Н4О	Ж-С2Н4О-1ОО	от 0 до 2,6 % (от 0 до 100 % НКПР)	±0,13 % (±5 % НКПР)
Оксид этилена С2Н4О	Ж-С2Н4О-50	от 0 до 1,3 % (от 0 до 50 % НКПР)	±0,13 % (±5 % НКПР)
2-пропанон (ацетон) C3H6O	IR-C3H6O-50	от 0 до 1,25 % (от 0 до 50 % НКПР)	±0,13 % (±5 % НКПР)
2-метилпропен (изобутилен) i-C4H8	IR-i-C4H8-100	от 0 до 1,6 % (от 0 до 100 % НКПР)	±0,08 % (±5 % НКПР)
2-метилпропен (изобутилен) i-C4H8	IR-i-C4H8-50	от 0 до 0,8 % (от 0 до 50 % НКПР)	±0,08 % (±5 % НКПР)
2-метил- 1,3-бута-диен (изопрен) C5H8	IR-C5H8-100	от 0 до 1,7 % (от 0 до 100 % НКПР)	±0,085 % (±5 % НКПР)
2-метил- 1,3-бута-диен (изопрен) C5H8	IR-C5H8-50	от 0 до 0,85 % (от 0 до 50 % НКПР)	±0,085 % (±5 % НКПР)
Ацетилен С2Н2	Ж-С2Н2-100	от 0 до 2,30 % (от 0 до 100 % НКПР)	±0,12 % (±5 % НКПР)
Ацетилен С2Н2	Ж-С2Н2-50	от 0 до 1,15 % (от 0 до 50 % НКПР)	±0,12 % (±5 % НКПР)
Акрилонитрил C3H3N	IR-C3H3N-50	от 0 до 1,4 % (от 0 до 50 % НКПР)	±0,14 % (±5 % НКПР)
Метилбензол (толуол) С7Н8	Ж-С7Н8-100	от 0 до 1,0 % (от 0 до 100 % НКПР)	±0,05 % (±5 % НКПР)
Метилбензол (толуол) С7Н8	Ж-С7Н8-50	от 0 до 0,5 % (от 0 до 50 % НКПР)	±0,05 % (±5 % НКПР)
Этилбензол С8Н10	Ж-С8Н10- 37,5T	от 0 до 0,3 % (от 0 до 37,5 % НКПР)	±0,024 % (±3 % НКПР)
н-октан С8Н18	Ж-С8Н18-50	от 0 до 0,4 % (от 0 до 50 % НКПР)	±0,04 % (±5 % НКПР)
2,2,4-триметил-пентан (изооктан) i-C8H18	1Я-1-С8Н18-100	от 0 до 0,7 % (от 0 до 100 % НКПР)	±0,035 % (±5 % НКПР)
2,2,4-триметил-пентан (изооктан) i-C8H18	Ж4-С8Н18-50	от 0 до 0,35 % (от 0 до 50 % НКПР)	±0,035% (±5 % НКПР)

Определяемый компонент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾ определяемого компонента^З)4)	Пределы допускаемой основной абсолютной погрешности
Этилацетат С4Н8О2	Ж-С4Н8О2-50	от 0 до 1,0 % (от 0 до 50 % НКПР)	±0,1 % (±5 % НКПР)
Бутилацетат	Ж-С6Н12О2-	от 0 до 0,3 %	±0,0З6 %
С6Н12О2	25T	(от 0 до 25 % НКПР)	(±З % НКПР)
1,3-бутадиен (дивинил) С4Н6	Ж-С4Н6-50	от 0 до 0,7 % (от 0 до 50 % НКПР)	±0,07 % (±5 % НКПР)
1,2-дихлорэтан С2Н4С12	Ж-С2Н4С12-5О	от 0 до 3,1 % (от 0 до 50 % НКПР)	±0,31 % (±5 % НКПР)
Диметилсульфид C2H6S	IR-C2H6S-50	от 0 до 1,1 % (от 0 до 50 % НКПР)	±0,11 % (±5 % НКПР)
1-гексен СбН12	Ж-СбНп-50	от 0 до 0,6 % (от 0 до 50 % НКПР)	±0,06 % (±5 % НКПР)
2-бутанол (втор-бутанол) sec-C4H9OH	IR-sec- С4Н9ОН-31,2Т	от 0 до 0,5 % (от 0 до 31,2 % НКПР)	±0,051 % (±з % НКПР)
Винилхлорид С2Н3С1	Ж-С2НзС1-50	от 0 до 1,8 % (от 0 до 50 % НКПР)	±0,18 % (±5 % НКПР)
Циклопропан	Ж-СзНб-100	от 0 до 2,4 % (от 0 до 100 % НКПР)	±0,12 % (±5 % НКПР)
СзНб	Ж-СзНб-50	от 0 до 1,2 % (от 0 до 50 % НКПР)	±0,12 % (±5 % НКПР)
Диметиловый эфир С2Н6О	Ж-С2НбО-50	от 0 до 1,35 % (от 0 до 50 % НКПР)	±0,14 % (±5 % НКПР)
Диэтиловый эфир С4Н10О	Ж-С4Н10О-50	от 0 до 0,85 % (от 0 до 50 % НКПР)	±0,085 % (±5 % НКПР)
Оксид пропилена СзНбО	Ж-СзНбО-50	от 0 до 0,95 % (от 0 до 50 % НКПР)	±0,095 % (±5 % НКПР)
Хлорбензол	Ж-С6Н5С1-	от 0 до 0,5 %	±0,0З9 %
C6H5CI	З8,4Т	(от 0 до 38,4 % НКПР)	(±З % НКПР)
2-бутанон (метил-этилкетон) C4H8O	Ж-С4Н8О-50	от 0 до 0,75 % (от 0 до 50 % НКПР)	±0,075 % (±5 % НКПР)
2-метил-2-пропа-нол (трет-бутанол) tert-С4Н9ОH	IR-tert- С4Н9О^50	от 0 до 0,9 % (от 0 до 50 % НКПР)	±0,09 % (±5 % НКПР)
2-метокси-2-ме-тилпропан (мети-	IR-tert-	от 0 до 0,8 %	±0,08 %
лтретбутило-вый эфир) tert-С5Н12О	С5Н12О-50	(от 0 до 50 % НКПР)	(±5 % НКПР)
1,4-диметилбен-зол (п-ксилол) Р-С8Н10	1Я-Р-С8Н10- 22,2T	от 0 до 0,2 % (от 0 до 22,2 % НКПР)	±0,027 % (±З % НКПР)
1,2-диметилбен-зол (о-ксилол) О-С8Н10	1Я-о-С8Н10- 20T	от 0 до 0,2 % (от 0 до 20 % НКПР)	±0,0З % (±З % НКПР)

Определяемый компонент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾ определяемого компонента³⁾⁴⁾		Пределы допускаемой основной абсолютной погрешности
2-пропанол (изопропанол) РС3Н7ОН	IR-i-СзН7ОH- 50	от 0 до 1,0 % (от 0 до 50 % НКПР)		±0,1 % (±5 % НКПР)
Октен С8Н16	Ж-С8Н16- 33,3T	от 0 до 0,3 % (от 0 до 33,3 % НКПР)		±0,027 % (±3 % НКПР)
2-метилбутан (изопентан) i-C5Hi2	Ж4-С5Н12-50	от 0 до 0,65 % (от 0 до 50 % НКПР)		±0,065 % (±5 % НКПР)
Метантиол (ме-тилмеркаптан) CII3SH	IR-CIh.SH-50	от 0 до 2,05 % (от 0 до 50 % НКПР)		±0,21 % (±5 % НКПР)
Этантиол (этил-меркаптан) C2H5SH	IR^ftSH^O	от 0 до 1,4 % (от 0 до 50 % НКПР)		±0,14 % (±5 % НКПР)
Ацетонитрил C2H3N	Ж-С2Нз^50	от 0 до 1,5 % (от 0 до 50 % НКПР)		±0,15 % (±5 % НКПР)
Диметилдисульфид C2H6S2	IR-С2Н6S2-50	от 0 до 0,55 % (от 0 до 50 % НКПР)		±0,055 % (±5 % НКПР)
_Бензин⁶⁾⁷⁾	Ж-ПНБ-50	от 0 до 50 % НКПР		±5 % НКПР
	Ж-ПНБ-3500	от 0 до 3500 мг/м³	от 0 до 100 мг/м³включ.	±25 мг/м³
			св. 100 до 3500 мг/м³	±(0,25-Х) мг/м³
Дизельное топ- ливо⁶⁾⁸⁾	1К-ИНД-50	от 0 до 50 % НКПР		±5 % НКПР
	Ж-ПНД-3500	от 0 до 3500 мг/м³	от 0 до 300 мг/м³включ.	±50 мг/м³
			св. 300 до 3500 мг/м³	±(0,15^Х) мг/м³
Керосин⁶⁾⁹⁾	Ж-ПНК-50	от 0 до 50 % НКПР		±5 % НКПР
	Ж-ПНК-3500	от 0 до 3500 мг/м³	от 0 до 300 мг/м³включ.	±50 мг/м³
			св. 300 до 3500 мг/м³	±(0,15^Х) мг/м³
Уайт-спирит⁶⁾¹⁰⁾	Ж-ПНУ-50	от 0 до 50 % НКПР		±5 % НКПР
	Ж-ПНУ-3500	от 0 до 3500 мг/м³	от 0 до 300 мг/м³включ.	±50 мг/м³
			св. 300 до 3500 мг/м³	±(0,15^Х) мг/м³

Определяемый компонент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾ определяемого компонента³⁾⁴⁾		Пределы допускаемой основной абсолютной погрешности
_{Пары нефти}⁶⁾¹¹⁾	IR-nHH-50	от 0 до 50 % НКПР		±5 % НКПР
	IR-nHH-3500	от 0 до 3500 мг/м³	от 0 до 300 мг/м³включ.	±50 мг/м³
			св. 300 до 3500 мг/м³	±(0,15^Х) мг/м³
Пары авиационного топлива⁶⁾¹²⁾	IR-nHA-50	от 0 до 50 % НКПР		±5 % НКПР
	IR-nHA-3500	от 0 до 3500 мг/м³	от 0 до 300 мг/м³включ.	±50 мг/м³
			св. 300 до 3500 мг/м³	±(0,15^Х) мг/м³
Пары топлива для реактивных двига-телей⁶⁾¹³⁾	IR-nHP-50	от 0 до 50 % НКПР		±5 % НКПР
	IR-nHP-3500	от 0 до 3500 мг/м³	от 0 до 300 мг/м³включ.	±50 мг/м³
			св. 300 до 3500 мг/м³	±(0,15^Х) мг/м³
Скипидар	IR-nHC-50	от 0 до 50 % НКПР		±5 % НКПР
Сумма углеводородов CxHy (поверочный компонент метан)	IR-CxHyCH4- 100	от 0 до 4,4 % (от 0 до 100 % НКПР)		±0,22 % (±5 % НКПР)
	IR-CxHyCH4- 50	от 0 до 2,2 % (от 0 до 50 % НКПР)		±0,22 % (±5 % НКПР)
	IR-CxHyCH4- 3000	от 0 до 3000	от 0 до 500 мг/м³ включ.	±50 мг/м³
		мг/м³	св. 500 до 3000 мг/м³	± (0,152-X - 15,6) мг/м³
	IR-CxHyCH4- 7000	от 0 до 7000	от 0 до 500 мг/м³ включ.	±50 мг/м³
		мг/м³	св.500 до 7000 мг/м³	± (0,152-X - 15,6) мг/м³
	IR-CxHyCH4- 3000Д⁵⁾	от 0 до 3000 мг/м³		± (0,25 • Х) мг/м³
		от 3000 до 29277 мг/м³(от 10,2 до 100 % НКПР)		±1463 мг/м³(±5 % НКПР)

Определяемый компонент¹	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²^{3 4} определяемого компонента³⁾⁴⁾		Пределы допускаемой основной абсолютной погрешности
Сумма углеводородов CxHy (поверочный компонент метан)	IR-CxHyCH4- 7000Д⁵	от 0 до 7000 мг/м³		± (0,25 • Х) мг/м³
		от 7000 до 29277 мг/м³(от 23,9 до 100 % НКПР)		±1463 мг/м³(±5 % НКПР)
Сумма углеводородов CxHy (углеводороды алифатические предельные С2-С10) (поверочный компонент пропан)	IR-CxHyC3H8- 100	от 0 до 1,7 % (от 0 до 100 % НКПР)		±0,085% (±5 % НКПР)
	IR-CxHyC3H8- 50	от 0 до 0,85 % (от 0 до 50 % НКПР)		±0,085 % (±5 % НКПР)
	IR-CxHyC3H8- 3000	от 0 до 3000 мг/м³	от 0 до 500 мг/м³включ.	±50 мг/м³
			св. 500 до 3000 мг/м³	± (0,152-X - 15,6) мг/м³
	IR-CxHyC3H8- 7000	от 0 до 7000 мг/м³	от 0 до 500 мг/м³ включ.	±50 мг/м³
			св.500 до 7000 мг/м³	± (0,152-X - 15,6) мг/м³
	IR-CxHyC3H8- 3000Д⁵	от 0 до 3000 мг/м³		± (0,25 • Х) мг/м³
		от 3000 до 31393 мг/м³(от 9,5 до 100 % НКПР)		±1569 мг/м³ (±5 % НКПР)
	IR-CxHyC3H8- 7000Д⁵	от 0 до 7000 мг/м³		± (0,25 • Х) мг/м³
		от 7000 до 31393 мг/м³(от 22,3 до 100 % НКПР)		±1569 мг/м³ (±5 % НКПР)
Нонан C9H20	IR-C9H20-50	от 0 до 0,35 % (от 0 до 50 % НКПР)		±0,035 % (±5 % НКПР)
Уксусная кислота CH3COOH	IR-C2H4O2-50	от 0 до 2,0 % (от 0 до 50 % НКПР)		±0,2 % (±5 % НКПР)
1-Бутанол C4H9OH	IR-C4H9O-50	от 0 до 0,7 % (от 0 до 50 % НКПР)		±0,07 % (±5 % НКПР)
2-метил- 1-пропанол (изобутанол) C4H10O	IR-C4H10O-50	от 0 до 0,7 % (от 0 до 50 % НКПР)		±0,07 % (±5 % НКПР)

Окончание таблицы 2

²⁾ - Результаты измерений концентрации определяемого компонента могут быть представлены в единицах массовой концентрации (мг/м³), в объемных долях (%) и % нижнего концентрационного предела распространения пламени (%, НКПР).
³⁾ - Диапазон показаний соответствует диапазону от 0 до 100 % НКПР;
⁴⁾ - Значения НКПР для горючих газов и паров в соответствии с ГОСТ 31610.20-1-2020.
⁵⁾ - Газоанализаторы при подключенном моторизированном насосе могут использоваться в качестве течеискателя. Единицы измерения меняются автоматически в мг/м³до 3000 (7000) мг/м³ после превышения этих значений отображаемая концентрация в % НКПР.
⁶⁾ - Пары нефтепродуктов являются смесью углеводородов, поэтому калибруются по конкретной марке топлива, с указанием марки в паспорте на прибор.
⁷⁾ - Пары бензина по ГОСТ 1012-2013, ГОСТ Р 51866-2002.
⁸⁾ - Пары дизельного топлива по ГОСТ 305-2013, ГОСТ 32511-2013, ГОСТ 52368-2005.
⁹⁾ - Пары керосина по ТУ 38.401-58-8-90, ОСТ 38 01408-86.
¹⁰⁾ - Уайт-спирит по ГОСТ Р 52368-2005.
¹¹⁾ - Пары нефти ГОСТ Р 51858-2002.
¹²⁾ - Пары авиационного топлива по ГОСТ 10227-86.
¹³⁾ - Топливо для реактивных двигателей по ГОСТ 10227-86.

X - Содержание определяемого компонента в поверочной газовой смеси, % (мг/м³).

Таблица 2.1 - Основные метрологические характеристики газоанализаторов для определения диоксида углерода с оптическим инфракрасным сенсором (IR)

Определяемый компонент	Модифика ция сенсора	Диапазон и поддиапазоны измерений концентрации⁶ определяемого компонента		Пределы допускаемой основной абсолютной погрешности
Диоксид углерода СО2	IR-CO2-3000	от 0 до 3000 млн^-1	от 0 до 1000 млн^-1	±100 млн^-1
			св. 1000 до 3000 млн^-1	±(0,bX) млн^-1
	IR-CO2-5000	от 0 до 5000 млн^-1	от 0 до 1000 млн^-1	±100 млн^-1
			св. 1000 до 5000 млн^-1	±(0,bX) млн^-1
	IR-CO2-I	от 0 до 1 %	от 0 до 0,1 % включ.	± 0,01 %
			св. 0,1 до 1,0 %	± 0,1 %
	IR-CO2-2,5	от 0 до 2,5 %	от 0 до 0,5 % включ.	± 0,05 %
			св. 0,5 до 2,5 %	± 0,1 %
	IR-CO2-5	от 0 до 5 %	от 0 до 2,5 % включ.	±0,1 %
			св. 2,5 до 5,0 %	±(0,1-X) %
	IR-CO2-20	от 0 до 20 %	от 0 до 1 % включ.	± 0,1 %
			св. 1 до 20,0 %	± (0,1-X) %

с термокаталитическим сенсором (LEL)

Определяемый компонент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾ определяемого компонента³⁾⁴⁾		Пределы допускаемой основной абсолютной погрешности
Метан CH4	LEL-CH4-50T	от 0 до 2,2 % (от 0 до 50 % НКПР)		±0,13 % (±3 % НКПР)
	LEL-CH4-50	от 0 до 2,2 % (от 0 до 50 % НКПР)		±0,22 % (±5 % НКПР)
	LEL-CH4-3000	от 0 до 3000 мг/м³	от 0 до 500 мг/м³включ	±50 мг/м³
			св.500 до 3000 мг/м³	± (0,152-X - 15,6)
Метан CH4	LEL-CH4-7000	от 0 до 7000 мг/м³	от 0 до 500 мг/м³включ.	±50 мг/м³
			св. 500 до 7000 мг/м³	± (0,152-X - 15,6) мг/м³
Этилен C2H4	LEL-C2H4-50T	от 0 до 1,15 % (от 0 до 50 % НКПР)		±0,069 % (±3 % НКПР)
	LEL-C2H4-50	от 0 до 1,15 % (от 0 до 50 % НКПР)		±0,12 % (±5 % НКПР)
Пропан C3H8	LEL-C3H8-50T	от 0 до 0,85 % (от 0 до 50 % НКПР)		±0,051 % (±3 % НКПР)
	LEL-C3H8-50	от 0 до 0,85 % (от 0 до 50 % НКПР)		±0,085 % (±5 % НКПР)
	LEL- СзН8-3000	от 0 до 3000 мг/м³	от 0 до 500 мг/м³включ.	±50 мг/м³
			св.500 до 3000 мг/м³	± (0,152-X - 15,6)
	LEL-C3H8-7000	от 0 до 7000 мг/м³	от 0 до 500 мг/м³включ.	±50 мг/м³
			св. 500 до 7000 мг/м³	± (0,152-X - 15,6) мг/м³
н-бутан C4H10	LEL-C4H10-50T	от 0 до 0,7 % (от 0 до 50 % НКПР)		±0,042 % (±3 % НКПР)
	LEL-C4H10-50	от 0 до 0,7 % (от 0 до 50 % НКПР)		±0,07 % (±5 % НКПР)
1-бутен C4H8	LEL-C4H8-50T	от 0 до 0,8 % (от 0 до 50 % НКПР)		±0,048 % (±3 % НКПР)
	LEL-C4H8-50	от 0 до 0,8 % (от 0 до 50 % НКПР)		±0,08 % (±5 % НКПР)
2-метилпропан (изобутан) i-C4Hio	LEL-i-C4H10-50T	от 0 до 0,65 % (от 0 до 50 % НКПР)		±0,039 % (±3 % НКПР)
	LEL-i-C4Hi0-50	от 0 до 0,65 % (от 0 до 50 % НКПР)		±0,065 % (±5 % НКПР)

Определяемый компонент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾ определяемого компонента³⁾⁴⁾	Пределы допускаемой основной абсолютной погрешности
н-пентан C5H12	LEL-C5H12-50Т	от 0 до 0,55 % (от 0 до 50 % НКПР)	±0,033 % (±3 % НКПР)
н-пентан C5H12	LEL-C5H12-5O	от 0 до 0,55 % (от 0 до 50 % НКПР)	±0,055 % (±5 % НКПР)
Циклопентан С5Н10	LEL-С5Н10-50Т	от 0 до 0,7 % (от 0 до 50 % НКПР)	±0,042 % (±3 % НКПР)
Циклопентан С5Н10	ЬЕЬ-С5Ню-50	от 0 до 0,7 % (от 0 до 50 % НКПР)	±0,07 % (±5 % НКПР)
н-гексан СбН14	LEL-C6H14-50Т	от 0 до 0,5 % (от 0 до 50 % НКПР)	±0,03 % (±3 % НКПР)
н-гексан СбН14	LEL-C6H14-50	от 0 до 0,5 % (от 0 до 50 % НКПР)	±0,05 % (±5 % НКПР)
Циклогексан СбН12	LEL-С6Н12-50Т	от 0 до 0,5 % (от 0 до 50 % НКПР)	±0,03 % (±3 % НКПР)
Циклогексан СбН12	ЬЕЬ-СбН12-50	от 0 до 0,5 % (от 0 до 50 % НКПР)	±0,05 % (±5 % НКПР)
Этан C2H6	LEL-C2H6-50Т	от 0 до 1,2 % (от 0 до 50 % НКПР)	±0,072 % (±3 % НКПР)
Этан C2H6	LEL-C2H6-5O	от 0 до 1,2 % (от 0 до 50 % НКПР)	±0,12 % (±5 % НКПР)
Метанол СНзОН	LEL-СНзOH-50Т	от 0 до 3,0 % (от 0 до 50 % НКПР)	±0,18 % (±3 % НКПР)
Метанол СНзОН	LEL-СНзОН-бО	от 0 до 3,0 % (от 0 до 50 % НКПР)	±0,3 % (±5 % НКПР)
Бензол СбНб	ЬЕЬ-СбНб-50Т	от 0 до 0,6 % (от 0 до 50 % НКПР)	±0,036 % (±3 % НКПР)
Бензол СбНб	LEL-СбНб-бО	от 0 до 0,6 % (от 0 до 50 % НКПР)	±0,06 % (±5 % НКПР)
Пропилен (пропен) C3H6	ЬЕЬ-С₃Нб-50Т	от 0 до 1,0 % (от 0 до 50 % НКПР)	±0,06 % (±3 % НКПР)
Пропилен (пропен) C3H6	LEL-СзНб-бО	от 0 до 1,0 % (от 0 до 50 % НКПР)	±0,1 % (±5 % НКПР)
Этанол С2Н5ОН	LEL-С2Н5ОН- 48,3Т	от 0 до 1,50 % (от 0 до 48,3 % НКПР)	±0,093 % (±3 % НКПР)
Этанол С2Н5ОН	LEL-С2Н5ОН-48,3	от 0 до 1,50 % (от 0 до 48,3 % НКПР)	±0,16 % (±5 % НКПР)
н-гептан С7Н16	LEL-С7Н16-50Т	от 0 до 0,425 % (от 0 до 50 % НКПР)	±0,025 % (±3 % НКПР)
н-гептан С7Н16	ЬЕЬ-С7Н1₆-50	от 0 до 0,425 % (от 0 до 50 % НКПР)	±0,042 % (±5 % НКПР)
Оксид этилена С2Н4О	LEL-С2Н4О-50Т	от 0 до 1,3 % (от 0 до 50 % НКПР)	±0,078 % (±3 % НКПР)
Оксид этилена С2Н4О	LEL-С2Н4О-50	от 0 до 1,3 % (от 0 до 50 % НКПР)	±0,13 % (±5 % НКПР)

Определяемый компонент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾ определяемого компонента³⁾⁴⁾	Пределы допускаемой основной абсолютной погрешности
2-пропанон (ацетон) СзНбО	LEL-СзНбО^Т	от 0 до 1,25 % (от 0 до 50 % НКПР)	±0,075 % (±3 % НКПР)
2-пропанон (ацетон) СзНбО	LEL-C3H6O-50	от 0 до 1,25 % (от 0 до 50 % НКПР)	±0,13 % (±5 % НКПР)
Водород Н2	LEL-Н2-50Т	от 0 до 2,0 % (от 0 до 50 % НКПР)	±0,12 % (±3 % НКПР)
Водород Н2	LEL-42-50	от 0 до 2,0 % (от 0 до 50 % НКПР)	±0,2 % (±5 % НКПР)
2-метилпропен (изобутилен) i-C4H8	LEL-i-C4H8-50Т	от 0 до 0,8 % (от 0 до 50 % НКПР)	±0,048 % (±3 % НКПР)
2-метилпропен (изобутилен) i-C4H8	LEL-i-C4H8-50	от 0 до 0,8 % (от 0 до 50 % НКПР)	±0,08 % (±5 % НКПР)
2-метил-1,3-бу-тадиен (изопрен) C5H8	LEL-C5H8-50Т	от 0 до 0,85 % (от 0 до 50 % НКПР)	±0,051 % (±3 % НКПР)
2-метил-1,3-бу-тадиен (изопрен) C5H8	LEL-C5H8-50	от 0 до 0,85 % (от 0 до 50 % НКПР)	±0,085 % (±5 % НКПР)
Ацетилен С2Н2	LEL-С2Н2-50Т	от 0 до 1,15 % (от 0 до 50 % НКПР)	±0,069 % (±3 % НКПР)
Ацетилен С2Н2	ЬБЬ-С2Н2-50	от 0 до 1,15 % (от 0 до 50 % НКПР)	±0,12 % (±5 % НКПР)
Акрилонитрил C3H3N	LEL-CзHзN-50Т	от 0 до 1,4 % (от 0 до 50 % НКПР)	±0,084 % (±3 % НКПР)
Акрилонитрил C3H3N	LEL-C3H3N-50	от 0 до 1,4 % (от 0 до 50 % НКПР)	±0,14 % (±5 % НКПР)
Метилбензол (толуол) С7Н8	LEL-С7Н8-50Т	от 0 до 0,5 % (от 0 до 50 % НКПР)	±0,03 % (±3 % НКПР)
Метилбензол (толуол) С7Н8	ЬБЬ-С7Н8-50	от 0 до 0,5 % (от 0 до 50 % НКПР)	±0,05 % (±5 % НКПР)
Этилбензол С8Н10	LEL^^^^T	от 0 до 0,3 % (от 0 до 37,5 % НКПР)	±0,024 % (±3 % НКПР)
н-октан С8Н18	LEL-С8Н18-50Т	от 0 до 0,4 % (от 0 до 50 % НКПР)	±0,024 % (±3 % НКПР)
н-октан С8Н18	LEL^^^	от 0 до 0,4 % (от 0 до 50 % НКПР)	±0,04 % (±5 % НКПР)
2,2,4-триметил-пентан (изооктан) i-C8H18	LEL-i-С8Н18-50Т	от 0 до 0,35 % (от 0 до 50 % НКПР)	±0,021 % (±3 % НКПР)
2,2,4-триметил-пентан (изооктан) i-C8H18	LEL-i-С8Н18-50	от 0 до 0,35 % (от 0 до 50 % НКПР)	±0,035 % (±5 % НКПР)
Этилацетат С4Н8О2	LEL-С4Н8О2-50Т	от 0 до 1,0 % (от 0 до 50 % НКПР)	±0,06 % (±3 % НКПР)
Этилацетат С4Н8О2	LEL-С4Н8О2-50	от 0 до 1,0 % (от 0 до 50 % НКПР)	±0,1 % (±5 % НКПР)

Определяемый компонент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾ определяемого компонента³⁾⁴⁾	Пределы допускаемой основной абсолютной погрешности
Метилацетат С3Н6О2	LEL-СзН6О2-50Т	от 0 до 1,55 % (от 0 до 5O % НКПР)	±0,093 % (±3 % НКПР)
Метилацетат С3Н6О2	LEL-СзН6О2-50	от 0 до 1,55 % (от 0 до 50 % НКПР)	±0,16 % (±5 % НКПР)
Бутилацетат С6Н12О2	LEL-С6Н12О2-25T	от 0 до 0,3 % (от 0 до 25 % НКПР)	±0,036 % (±3 % НКПР)
1,3-бутадиен (дивинил) С4Н6	LEL-С4Н6-50Т	от 0 до 0,7 % (от 0 до 50 % НКПР)	±0,042 % (±3 % НКПР)
1,3-бутадиен (дивинил) С4Н6	LEL^^^O	от 0 до 0,7 % (от 0 до 50 % НКПР)	±0,07 % (±5 % НКПР)
1,2-дихлорэтан С2Н4С12	LEL-С2Н4Cl2-50Т	от 0 до 3,1 % (от 0 до 50 % НКПР)	±0,19 % (±3 % НКПР)
1,2-дихлорэтан С2Н4С12	LEL^^Ch^O	от 0 до 3,1 % (от 0 до 50 % НКПР)	±0,31 % (±5 % НКПР)
Диметилсуль-фид C2H6S	LEL-C2H6S-50Т	от 0 до 1,1 % (от 0 до 50 % НКПР)	±0,066 % (±3 % НКПР)
Диметилсуль-фид C2H6S	LEL-C2H6S-5O	от 0 до 1,1 % (от 0 до 50 % НКПР)	±0,11 % (±5 % НКПР)
1-гексен СбН12	LEL-С6Н12-50Т	от 0 до 0,6 % (от 0 до 50 % НКПР)	±0,036 % (±3 % НКПР)
1-гексен СбН12	LEL^^^O	от 0 до 0,6 % (от 0 до 50 % НКПР)	±0,06 % (±5 % НКПР)
2-бутанол (вторбутанол) sec-C4H9OH	LEL-sec-С4Н9ОН- 31,2T	от 0 до 0,5 % (от 0 до 31,2 % НКПР)	±0,O51 % (±3 % НКПР)
Винилхлорид С2Н3С1	LEL-С2НзCl-50Т	от 0 до 1,8 % (от 0 до 5O % НКПР)	±0,11 % (±3 % НКПР)
Винилхлорид С2Н3С1	LEL^^Cl^O	от 0 до 1,8 % (от 0 до 50 % НКПР)	±0,18 % (±5 % НКПР)
Циклопропан СзНб	LEL-СзН6-50Т	от 0 до 1,2 % (от 0 до 50 % НКПР)	±0,072 % (±3 % НКПР)
Циклопропан СзНб	LEL-СзНб^	от 0 до 1,2 % (от 0 до 50 % НКПР)	±0,12 % (±5 % НКПР)
Диметиловый эфир С2Н6О	LEL-С2Н6О-50Т	от 0 до 1,35 % (от 0 до 50 % НКПР)	±0,081 % (±3 % НКПР)
Диметиловый эфир С2Н6О	LEL-С2Н6О-50	от 0 до 1,35 % (от 0 до 50 % НКПР)	±0,14 % (±5 % НКПР)
Диэтиловый эфир С4Н10О	LEL-С4Н1oО-50Т	от 0 до 0,85 % (от 0 до 50 % НКПР)	±0,051 % (±3 % НКПР)
Диэтиловый эфир С4Н10О	LEL-С4Н1oО-50	от 0 до 0,85 % (от 0 до 50 % НКПР)	±0,085 % (±5 % НКПР)

Определяемый компонент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾ определяемого компонента³⁾⁴⁾	Пределы допускаемой основной абсолютной погрешности
Оксид пропилена СзНбО	LEL-C3H6O-50T	от 0 до 0,95 % (от 0 до 50 % HKnP)	±0,057 % (±3 % HKnP)
Оксид пропилена СзНбО	LEL-C3H6O-5O	от 0 до 0,95 % (от 0 до 50 % HKnP)	±0,095 % (±5 % HKnP)
Хлорбензол C6H5CI	LEL-C6H5C1-38,4T	от 0 до 0,5 % (от 0 до 38,4 % HKnP)	±0,039 % (±3 % HKnP)
2-бутанон (мети-лэтилкетон) C4H8O	LEL-C4H8O-50T	от 0 до 0,75 % (от 0 до 50 % HKnP)	±0,045 % (±3 % HKnP)
2-бутанон (мети-лэтилкетон) C4H8O	LEL-C4H8O-50	от 0 до 0,75 % (от 0 до 50 % HKnP)	±0,075 % (±5 % HKnP)
2-метил- 2-про-панол (трет-бутанол) tert-C4H9OH	LEL-tert-C4H9OH- 50Т	от 0 до 0,9 % (от 0 до 50 % HKnP)	±0,054 % (±3 % HKnP)
2-метил- 2-про-панол (трет-бутанол) tert-C4H9OH	LEL-tert-C4H9OH- 50	от 0 до 0,9 % (от 0 до 50 % HKnP)	±0,09 % (±5 % HKnP)
2-метокси- 2-ме-тилпропан (ме-тилтретбутило-вый эфир) tert-С5Н12О	LEL-tert-C5Hi2O- 50Т	от 0 до 0,8 % (от 0 до 50 % HKnP)	±0,048 % (±3 % HKnP)
	LEL-tert-C5Hi2O- 50	от 0 до 0,8 % (от 0 до 50 % HKnP)	±0,08 % (±5 % HKnP)
1,4-диметилбен-зол (п-ксилол) Р-С8Н10	LEL-P-C8H10- 22,2T	от 0 до 0,2 % (от 0 до 22,2 % HKnP)	±0,027 % (±3 % HKnP)
1,2-диметилбен-зол (о-ксилол) О-С8Н10	LEL-o-C8Hio-20T	от 0 до 0,2 % (от 0 до 20 % HKnP)	±0,03 % (±3 % HKnP)
2-пропанол (изопропанол) i-С3Н7ОН	LEL-i-C3H7OH-50	от 0 до 1,0 % (от 0 до 50 % HKnP)	±0,1 % (±5 % HKnP)
Аммиак NH3	LEL-NH3-50T	от 0 до 7,5 % (от 0 до 50 % HKnP)	±0,45 % (±3 % HKnP)
Аммиак NH3	LEL-NH3-50	от 0 до 7,5 % (от 0 до 50 % HKnP)	±0,75 % (±5 % HKnP)
Октен С8Н16	LEL-C8Hi6-33,3T	от 0 до 0,3 % (от 0 до 33,3 % HKnP)	±0,027 % (±3 % HKnP)
2-метилбутан (изопентан) 1-С5Н12	LEL-i-C5Hi2-50T	от 0 до 0,65 % (от 0 до 50 % HKnP)	±0,039 % (±3 % HKnP)
2-метилбутан (изопентан) 1-С5Н12	LEL-i-C5Hi2-50	от 0 до 0,65 % (от 0 до 50 % HKnP)	±0,065 % (±5 % HKnP)
Метантиол (ме-тилмеркаптан) CH3SH	LEL-CH3SH-5O	от 0 до 2,05 % (от 0 до 50 % HKnP)	±0,21 % (±5 % HKnP)
Этантиол (этил-меркаптан) C2H5SH	LEL-C2H5SH-5O	от 0 до 1,4 % (от 0 до 50 % HKnP)	±0,14 % (±5 % HKnP)

Определяемый компонент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾ определяемого компонента³⁾⁴⁾		Пределы допускаемой основной абсолютной погрешности
Ацетонитрил C2H3N	LEL-C2^N-50	от 0 до 1,5 % (от 0 до 50 % НКПР)		±0,15 % (±5 % НКПР)
Диметилдисульфид C2H6S2	LEL-С2Н6S2-50	от 0 до 0,55 % (от 0 до 50 % НКПР)		±0,055 % (±5 % НКПР)
_Бензин⁵⁾⁶⁾	ЬБЬ-ПНБ-50	от 0 до 50 % НКПР		±5 % НКПР
	ЬБЬ-ПНБ-3500	от 0 до 3500 мг/м³	от 0 до 100 мг/м³включ.	±25 мг/м³
			св. 100 до 3500 мг/м³	±(0,25-Х) мг/м³
Дизельное топ- ливо⁵⁾⁷⁾	LEL -ПНД-50	от 0 до 50 % НКПР		±5 % НКПР
	LEL -ПНД-3500	от 0 до 3500 мг/м³	от 0 до 300 мг/м³включ.	±50 мг/м³
			св. 300 до 3500 мг/м³	±(0,15^Х) мг/м³
_{Керосин}⁵⁾⁸⁾	LEL -ПНК-50	от 0 до 50 % НКПР		±5 % НКПР
	LEL -ПНК-3500	от 0 до 3500 мг/м³	от 0 до 300 мг/м³включ.	±50 мг/м³
			св. 300 до 3500 мг/м³	±(0,15^Х) мг/м³
Уайт-спирит⁵⁾⁹⁾	LEL -ПНУ-50	от 0 до 50 % НКПР		±5 % НКПР
	LEL -ПНУ-3500	от 0 до 3500 мг/м³	от 0 до 300 мг/м³включ.	±50 мг/м³
			св. 300 до 3500 мг/м³	±(0,15^Х) мг/м³
_{Пары нефти}⁵⁾¹⁰⁾	LEL -ПНН-50	от 0 до 50 % НКПР		±5 % НКПР
	LEL -ПНН-3500	от 0 до 3500 мг/м³	от 0 до 300 мг/м³включ.	±50 мг/м³
			св. 300 до 3500 мг/м³	±(0,15^Х) мг/м³
Пары авиационного топлива⁵⁾¹¹⁾	LEL -ПНА-50	от 0 до 50 % НКПР		±5 % НКПР
	LEL -ПНА-3500	от 0 до 3500 мг/м³	от 0 до 300 мг/м³включ.	±50 мг/м³
			св. 300 до 3500 мг/м³	±(0,15^Х) мг/м³

Определяемый компонент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾ определяемого компонента³⁾⁴⁾			Пределы допускаемой основной абсолютной погрешности
Пары топлива для реактивных двигателей⁵⁾¹²⁾	LEL -ПНР-50	от 0 до 50 % НКПР			±5 % НКПР
	LEL -ПНР-3500	от 0 до 3500 мг/м³	от 0 до 300 мг/м³включ.		±50 мг/м³
			св. 300 до 3500 мг/м³		±(0,15^Х) мг/м³
Уксусная кислота СНзСООН	LEL-C2H4O2-50	от 0 до 2,0 % (от 0 до 50 % НКПР)			±0,2 % (±5 % НКПР)
1-Бутанол C4H9OH	LEL-C4H9O-50	от 0 до 0,7 % (от 0 до 50 % НКПР)			±0,07 % (±5 % НКПР)
2-метил- 1-пропанол (изобутанол) C4H10O	LEL-C4H10O-50	от 0 до 0,7 % (от 0 до 50 % НКПР)			±0,07 % (±5 % НКПР)
Сумма углеводородов CxHy (поверочный компонент метан)	LEL-СхНу CH4-50Т	от 0 до 2,2 % (от 0 до 50 % НКПР)			±0,13 % (±3 % НКПР)
	LEL-СхНу CH4-50	от 0 до 2,2 % (от 0 до 50 % НКПР)			±0,22 % (±5 % НКПР)
Сумма углеводородов СхНу (поверочный компонент метан)	LEL-СхНу CH4- 3000	от 0 до 3000 мг/м³		от 0 до 500 мг/м³ включ.	±50 мг/м³
				св. 500 до 3000 мг/м³	± (0,152-X - 15,6) мг/м³
Сумма углеводородов CxHy (Углеводороды алифатические предельные С2-С10) (поверочный компонент пропан))	LEL-СхНу C3H8-50Т	от 0 до 0,85 % (от 0 до 50 % НКПР)			±0,051 % (±3 % НКПР)
	LEL-СхНу C3H8-50	от 0 до 0,85 % (от 0 до 50 % НКПР)			±0,085 % (±5 % НКПР)
	LEL-СхНу С3Н8- 3000	от 0 до 3000 мг/м³		от 0 до 500 мг/м³ включ.	±50 мг/м³
				св. 500 до 3000 мг/м³	± (0,152-X - 15,6) мг/м³
¹⁾ - Газоанализаторы с определяемыми компонентами, не приведенными в таблице, но указанными в Руководстве по эксплуатации, могут применяться в качестве индикаторов для предварительной оценки содержания компонентов. Газоанализаторы могут применяться для измерения других определяемых компонентов, указанных в руководстве по эксплуатации при наличии аттестованных методик (методов) измерений (МИ) в соответствии с ГОСТ Р 8.563-2009. Поверочный компонент метан. Коэффициент пересчета указывается в паспорте на прибор. ²⁾ - Результаты измерений концентрации определяемого компонента могут быть представлены в единицах массовой концентрации (мг/м³), в объемных долях (%) и % нижнего концентрационного предела распространения пламени (%, НКПР). ³⁾ - Диапазон показаний соответствует диапазону от 0 до 100 % НКПР. ⁴⁾ - Значения НКПР для горючих газов и паров в соответствии с ГОСТ 31610.20-1-2020.

⁵⁾ - Пары нефтепродуктов являются смесью углеводородов, поэтому калибруются по конкретной марке топлива, с указанием марки в паспорте на прибор.
⁶⁾ - Пары бензина по ГОСТ 1012-2013, ГОСТ Р 51866-2002.
⁷⁾ - Пары дизельного топлива по ГОСТ 305-2013, ГОСТ 32511-2013, ГОСТ 52368-2005.
⁸⁾ - Пары керосина по ТУ 38.401-58-8-90, ОСТ 38 01408-86.
⁹⁾ - Уайт-спирит по ГОСТ Р 52368-2005.
¹⁰⁾ - Нефть ГОСТ Р 51858-2002.
¹¹⁾ - Пары авиационного топлива по ГОСТ 10227-86.
¹²⁾ - Топливо для реактивных двигателей по ГОСТ 10227-86.

X - Содержание определяемого компонента в поверочной газовой смеси, % (мг/м³).

Таблица 4 - Основные метрологические характеристики газоанализаторов с электрохимическим сенсором (ЕС)

Определяемый компонент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾ определяемого компо-нента³⁾⁴⁾		Пределы допускаемой основной погрешности, %
				приведенной к ВПИ (верхнему пределу диа-пазона/поддиапазона измерений)	Относительной
Сероводород H2S	EC-H2S-7,1T	от 0 до 7,1 млн^-1(от 0 до 10,0 мг/м³)		±5	-
	EC-H2S-7,1	от 0 до 7,1 млн^-1(от 0 до 10,0 мг/м³)		±10	-
	EC-H2S-20	от 0 до 20 _млн^-1(от 0 до 28,4 мг/м³)	от 0 до 10 млн^-1 включ. (от 0 до 14,2 мг/м³включ.)	±10	-
			св. 10 до 20 _млн^-1 (св. 14,2 до 28,4 мг/м³)	-	±10
	EC-H2S-50	от 0 до 50 _млн^-1(от. 0 до 71 мг/м³)	от 0 до 5 млн^-1включ. (от 0 до 7,1 мг/м³включ.)	±10	-
			св. 5 до 50 _млн^-1 (св. 7,1 до 71 мг/м³)	-	±10
	EC-H2S-100	от 0 до 100 _млн^-1(от 0 до 142 мг/м³)	от 0 до 10 млн^-1 включ. (от 0 до 14,2 мг/м³включ.)	±10	-
			св. 10 до 100 _млн^-1 (св. 14,2 до 142 мг/м³)	-	±10

Продолжение таблицы 4

Определяемый компонент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾ определяемого компо-_нента³⁾⁴⁾		Пределы допускаемой основной погрешности, %
				приведенной к ВПИ (верхнему пределу диапа-зона/поддиапа-зона измерений)	относи тельной
Сероводород H2S	ЕС-Н2Б-200	от 0 до 200 _млн^-1 (от 0 до 284 мг/м³)	от 0 до 20 млн^-1 включ. (от 0 до 28,4 мг/м³включ.)	±15	-
			св. 20 до 200 млн^-1(св. 28,4 до 284 мг/м³)	-	±15
	EC-^S-2000	от 0 до 2000 _млн^-1 (от 0 до 2840 мг/м³)	от 0 до 200 млн^-1включ. (от 0 до 284 мг/м³включ.)	±15	-
			св. 200 до 2000 млн^-1(св. 284 до 2840 мг/м³)	-	±15
Оксид этилена C2H4O	EC-C2H4O-2O	от 0 до 20 _млн^-1(от 0 до 36,6 мг/м³)	от 0 до 5 млн^-1 включ. (от 0 до 9,15 мг/м³включ.)	±20	-
			св. 5 до 20 млн^-1(св. 9,15 до 36,6 мг/м³)	-	±20
Хлористый водород HCl	EC-HCl-10	от 0 до 10 _млн^-1 (от 0 до 15,2 мг/м³)	от 0 до 3 млн^-1 включ. (от 0 до 4,56 мг/м³включ.)	±20	-
			св. 3 до 10 млн^-1(св. 4,56 до 15,2 мг/м³)	-	±20
	EC-HCl-30	от 0 до 30 _млн^-1(от 0 до 45,6 мг/м³)	от 0 до 3 млн^-1 включ. (от 0 до 4,56 мг/м³включ.)	±20	-
			св. 3 до 30 млн^-1(св. 4,56 до 45,6 мг/м³)	-	±20
Фтористый водород HF	EC-HF-5	от 0 до 5 млн^-1(от 0 до 4,5 мг/м³)	от 0 до 0,1 млн^-1включ. (от 0 до 0,08 мг/м³включ.)	±20	-
			св. 0,1 до 5 млн^-1(св. 0,08 до 4,15 мг/м³)	-	±20
Фтористый водород HF	EC-HF-10	от 0 до 10 _млн^-1(от 0 до 8,3 мг/м³)	от 0 до 1 млн^-1 включ. (от 0 до 0,8 мг/м³включ.)	±20	-
			св. 1 до 10 млн^-1(св. 0,8 до 8,3 мг/м³)	-	±20

Определяемый компонент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾ определяемого компо-_нента³⁾⁴⁾		Пределы допускаемой основной погрешности, %
				приведенной к ВПИ (верхнему пределу диапа-зона/поддиапа-зона измерений)	относительной
Озон O3	EC-O3-0,25	от 0 до 0,25 _млн^-1 (от 0 до 0,5 мг/м³)	от 0 до 0,05 млн^-1включ. (от 0 до 0,1 мг/м³включ.)	±20	-
			св. 0,05 до 0,25 млн^-1(св. 0,1 до 0,5 мг/м³)	-	±20
Моносилан (силан) SiH4	EC-SiH4-50	от 0 до 50 _млн^-1(от 0 до 67 мг/м³)	от 0 до 10 млн^-1 включ. (от 0 до 13,4 мг/м³включ.)	±20	-
			св. 10 до 50 млн^-1(св. 13,4 до 67 мг/м³)	-	±20
Оксид азота NO	EC-NO-50	от 0 до 50 _млн^-1(от 0 до 62,5 мг/м³)	от 0 до 5 млн^-1 включ. (от 0 до 6,25 мг/м³включ.)	±20	-
			св. 5 до 50 млн^-1(св. 6,25 до 62,5 мг/м³)	-	±20
	EC-NO-250	от 0 до 250 млн^-1 (от 0 до 312,5 мг/м³)	от 0 до 50 млн^-1 включ. (от 0 до 62,5 мг/м³включ.)	±20	-
			св. 50 до 250 млн^-1(св. 62,5 до 312,5 мг/м³)	-	±20
Диоксид азота NO2	EC-NO2-20	от 0 до 20 _млн^-1(от 0 до 38,2 мг/м³)	от 0 до 1 млн^-1 включ. (от 0 до 1,91 мг/м³включ.)	±20	-
			св. 1 до 20 млн^-1(св. 1,91 до 38,2 мг/м³)	-	±20
Оксиды азота NOx (поверочный компонент NO2)	EC-NOx-20	от 0 до 20 _млн^-1(от 0 до 38,2 мг/м³)	от 0 до 1 млн^-1 включ. (от 0 до 1,91 мг/м³включ.)	±20	-
			св. 1 до 20 млн^-1(св. 1,91 до 38,2 мг/м³)	-	±20
Оксиды азота NOX (поверочный компонент NO2)	EC-NOX-2000	от 0 до 2000 _млн^-1 (от 0 до 3820 мг/м³)	от 0 до 100 млн^-1включ. (от 0 до 191 мг/м³включ.)	±20	-
			св. 100 до 2000 млн^-1(св. 191 до 3820 мг/м³)	-	±20

Определяемый компонент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾ определяемого компо-_нента³⁾⁴⁾		Пределы допускаемой основной погрешности, %
				приведенной к ВПИ (верхнему пределу диапа-зона/поддиапа-зона измерений)	относительной
Аммиак NH3	EC-NH3-100	от 0 до 100 _млн^-1 (от 0 до 71 мг/м³)	от 0 до 10 млн^-1 включ. (от 0 до 7,1 мг/м³включ.)	±20	-
			св. 10 до 100 млн^-1(св. 7,1 до 71 мг/м³)	-	±20
	EC-NH3-500	от 0 до 500 _млн^-1 (от 0 до 355 мг/м³)	от 0 до 30 млн^-1 включ. (от 0 до 21,3 мг/м³включ.)	±20	-
			св. 30 до 500 млн^-1(св. 21,3 до 355 мг/м³)	-	±20
Аммиак NH3	EC-NH3-1000	от 0 до 1000 _млн^-1 (от 0 до 710 мг/м³)	от 0 до 100 млн^-1включ. (от 0 до 71 мг/м³включ.)	±20	-
			св. 100 до 1000 млн^-1(св. 71 до 710 мг/м³)	-	±20
Цианистый водород HCN	EC-HCN-10	от 0 до 10 _млн^-1(от 0 до 11,2 мг/м³)	от 0 до 0,5 млн^-1включ. (от 0 до 0,56 мг/м³включ.)	±15	-
			св. 0,5 до 10 млн^-1(св. 0,56 до 11,2 мг/м³)	-	±15
	EC-HCN-15	от 0 до 15 _млн^-1(от 0 до 16,8 мг/м³)	от 0 до 1 млн^-1 включ. (от 0 до 1,12 мг/м³включ.)	±15	-
			св. 1 до 15 млн^-1(св. 1,12 до 16,8 мг/м³)	-	±15
	EC-HCN-30	от 0 до 30 _млн^-1(от 0 до 33,6 мг/м³)	от 0 до 5 млн^-1 включ. (от 0 до 5,6 мг/м³включ.)	±15	-
			св. 5 до 30 млн^-1(св. 5,6 до 33,6 мг/м³)	-	±15
Цианистый водород HCN	EC-HCN-100	от 0 до 100 _млн^-1 (от 0 до 112 мг/м³)	от 0 до 10 млн^-1 включ. (от 0 до 11,2 мг/м³включ.)	±15	-
			св. 10 до 100 млн^-1(св. 11,2 до 112 мг/м³)	-	±15

Определяемый компонент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾ определяемого компо-_нента³⁾⁴⁾		Пределы допускаемой основной погрешности, %
				приведенной к ВПИ (верхнему пределу диапа-зона/поддиапа-зона измерений)	относительной
Оксид углерода CO	EC-CO-200	от 0 до 200 _млн^-1 (от 0 до 232 мг/м³)	от 0 до 15 млн^-1 включ. (от 0 до 17,4 мг/м³включ.)	±10	-
			св. 15 до 200 млн^-1(св. 17,4 до 232 мг/м³)	-	±10
	EC-CO-500	от 0 до 500 _млн^-1 (от 0 до 580 мг/м³)	от 0 до 15 млн^-1 включ. (от 0 до 17,4 мг/м³включ.)	±10	-
			св. 15 до 500 млн^-1(св. 17,4 до 580 мг/м³)	-	±10
	EC-CO-5000	от 0 до 5000 _млн^-1 (от 0 до 5800 мг/м³)	от 0 до 1000 млн^-1включ. (от 0 до 1160 мг/м³включ.)	±20	-
			св. 1000 до 5000 млн^-1(св. 1160 до 5800 мг/м³)	-	±20
Диоксид серы SO2	EC-SO2-5	от 0 до 5 млн^-1(от 0 до 13,3 мг/м³)	от 0 до 1 млн^-1 включ. (от 0 до 2,66 мг/м³включ.)	±20	-
			св. 1 до 5 млн^-1(св. 2,66 до 13,3 мг/м³)	-	±20
	EC-SO2-20	от 0 до 20 _млн^-1(от 0 до 53,2 мг/м³)	от 0 до 5 млн^-1 включ. (от 0 до 13,3 мг/м³включ.)	±20	-
			св. 5 до 20 млн^-1(св. 13,3 до 53,2 мг/м³)	-	±20
Диоксид серы SO2	EC-SO2-50	от 0 до 50 _млн^-1(от 0 до 133 мг/м³)	от 0 до 10 млн^-1 включ. (от 0 до 26,6 мг/м³включ.)	±20	-
			св. 10 до 50 млн^-1(св. 26,6 до 133 мг/м³)	-	±20

Определяемый компонент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾ определяемого компо-_нента³⁾⁴⁾		Пределы допускаемой основной погрешности, %
				приведенной к ВПИ (верхнему пределу диапа-зона/поддиапа-зона измерений)	относительной
Диоксид серы SO2	EC-SO2-100	от 0 до 100 _млн^-1(св. 0 до 266 мг/м³)	от 0 до 10 млн^-1 включ. (от 0 до 26,6 мг/м³включ.)	±20	-
			от 10 до 100 млн^-1(св. 26,6 до 266 мг/м³)	-	±20
	EC-SO2-2000	от 0 до 2000 _млн^-1 (от 0 до 5320 мг/м³)	от 0 до 100 млн^-1включ. (от 0 до 266 мг/м³включ.)	±20	-
			св. 100 до 2000 млн^-1(св. 266 до 5320 мг/м³)	-	±20
Оксиды серы SOx (поверочный компонент SO2)	EC-SOx-20	от 0 до 20 _млн^-1(от 0 до 53,2 мг/м³)	от 0 до 5 млн^-1 включ. (от 0 до 13,3 мг/м³включ.)	±20	-
			св. 5 до 20 млн^-1(св. 13,3 до 53,2 мг/м³)	-	±20
	EC-SOX-2000	от 0 до 2000 _млн^-1 (от 0 до 5320 мг/м³)	от 0 до 100 млн^-1включ. (от 0 до 266 мг/м³включ.)	±20	-
			св. 100 до 2000 млн^-1(св. 266 до 5320 мг/м³)	-	±20
Хлор Cl2	EC-C12-5	от 0 до 5 млн^-1(от 0 до 14,75 мг/м³)	от 0 до 0,3 млн^-1включ. (от 0 до 0,88 мг/м³) включ.)	±20	-
			св. 0,3 до 5 млн^-1(св. 0,88 до 14,75 мг/м³)	-	±20
	EC-C12-20	от 0 до 20 _млн^-1(от 0 до 59 мг/м³)	от 0 до 5 млн^-1 включ. (от 0 до 14,7 мг/м³включ.)	±20	-
			св. 5 до 20 млн^-1(св. 14,7 до 59 мг/м³)	-	±20
Диоксид хлора CIO2	EC-C1O2-10	от 0 до 10 _млн^-1(от 0 до 27,9 мг/м³)	от 0 до 1 млн^-1 включ. (от 0 до 2,79 мг/м³включ.)	±20	-
			св. 1 до 10 млн^-1(св. 2,79 до 27,9 мг/м³)	-	±20

Определяемый компонент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾ определяемого компо-_нента³⁾⁴⁾		Пределы допускаемой основной погрешности, %
				приведенной к ВПИ (верхнему пределу диапа-зона/поддиапа-зона измерений)	относительной
Кислород О2	EC-O2-30	от 0 до 30 %	от 0 до 10 % включ.	±5	-
			св. 10 до 30 %	-	±5
	EC-O2-30T	от 0 до 30 %		±1,5	-
	EC-O2-100	от 0 до 100 %		±1	-
Водород Н2	EC-H2-1000	от 0 до 1000 _млн^-1 (от 0 до 83,1 мг/м³)	от 0 до 100 млн^-1включ. (от 0 до 8,3 мг/м³включ.)	±10	-
			св. 100 до 1000 млн^-1(св. 8,3 до 83,1 мг/м³)	-	±10
Водород Н2	EC-H2-10000	от 0 до 10000 _млн^-1 (от 0 до 831 мг/м³)	от 0 до 1000 млн^-1включ. (от 0 до 83,1 мг/м³включ.)	±10	-
			св. 1000 до 10000 млн^-1(св. 83,1 до 831 мг/м³)	-	±10
	EC-H2-40000	от 0 до 40000 _млн^-1 (от 0 до 3325 мг/м³)	от 0 до 1000 млн^-1включ. (от 0 до 83,1 мг/м³включ.)	±10	-
			св. 1000 до 40000 млн^-1(св. 83,1 до 3325 мг/м³)	-	±10
	EC-H2-100	от 0 до 4,0 % (от 0 до 100 % НКПР)		±5	-
	EC-H2-50	от 0 до 2,0 % (от 0 до 50 % НКПР)		±5	-
Формальдегид СН2О	EC-CH2O-I0	от 0 до 10 _млн^-1(от 0 до 12,5 мг/м³)	от 0 до 0,4 млн^-1включ. (от 0 до 0,5 мг/м³включ.)	±20	-
			св. 0,4 до 10 млн^-1(св. 0,5 до 12,5 мг/м³)	-	±20
Несимметричный диметил-гидразин C2H8N2	EC-C2H8N2-0,5	от 0 до 0,5 _млн^-1 (от 0 до 1,24 мг/м³)	от 0 до 0,12 млн^-1включ. (от 0 до 0,3 мг/м³включ.)	±20	-
			св. 0,12 до 0,5 млн^-1(св. 0,3 до 1,24 мг/м³)	-	±20

Определяемый компонент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾ определяемого компо-_нента³⁾⁴⁾		Пределы допускаемой основной погрешности, %
				приведенной к ВПИ (верхнему пределу диапа-зона/поддиапа-зона измерений)	относительной
Метанол CH3OH	ЕС-СНзОН-20	от 0 до 20 лн^-1(от 0 до 26,6 мг/м³)	от 0 до 5 млн^-1 включ. (от 0 до 6,65 мг/м³включ.)	±20	-
			св. 5 до 20 млн^-1(св. 6,65 до 26,6 мг/м³)	-	±20
	ЕС-СНзОН-50	от 0 до 50 лн^-1(от 0 до 66,5 мг/м³)	от 0 до 5 млн^-1 включ. (от 0 до 6,65 мг/м³включ.)	±20	-
			св. 5 до 50 млн^-1(св. 6,65 до 66,5 мг/м³)	-	±20
	EC-CH3OH- 200	от 0 до 200 _млн^-1(от 0 до 266 мг/м³)	от 0 до 20 млн^-1 включ. (от 0 до 26,6 мг/м³включ.)	±20	-
			св. 20 до 200 млн^-1(св. 26,6 до 266 мг/м³)	-	±20
	EC-CH3OH- 1000	от 0 до 1000 _млн^-1 (от 0 до 1330 мг/м³)	от 0 до 100 млн^-1включ. (от 0 до 133 мг/м³включ.)	±20	-
			св. 100 до 1000 млн^-1(св. 133 до 1330 мг/м³)	-	±20
Этантиол (этил-меркаптан) C2H5SH	EC-C2H5SH-4	от 0 до 4 млн^-1 (от 0 до 10 мг/м³)	от 0 до 0,4 млн^-1включ. (от 0 до 1 мг/м³включ.)	±20	-
			св. 0,4 до 4 млн^-1(св. 1 до 10 мг/м³)	-	±20
Метантиол (ме-тилмеркаптан) dh.SH	EC-CH3SH-4	от 0 до 4 млн^-1(от 0 до 8 мг/м³)	от 0 до 0,4 млн^-1включ. (от 0 до 0,8 мг/м³включ.)	±20	-
			св. 0,4 до 4 млн^-1(св. 0,8 до 8 мг/м³)	-	±20
Карбонилхло-рид (фосген) COCI2	EC-COCI2-I	от 0 до 1 млн^-1(от 0 до 4,11 мг/м³)	от 0 до 0,1 млн^-1включ. (от 0 до 0,41 мг/м³включ.)	±20	-
			св. 0,1 до 1 млн^-1(св.0,41 до 4,11 мг/м³)	-	±20

Определяемый компонент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾ определяемого компо-_нента³⁾⁴⁾		Пределы допускаемой основной погрешности, %
				приведенной к ВПИ (верхнему пределу диапа-зона/поддиапа-зона измерений)	относительной
Фтор F2	EC-F2-I	от 0 до 1 _млн^-1(от 0 до 1,58 мг/м³)	от 0 до 0,1 млн^-1включ. (от 0 до 0,16 мг/м³включ.)	±20	-
			св. 0,1 до 1 млн^-1(св.0,16 до 1,58 мг/м³)	-	±20
Фосфин РНз	EC-PH3-I	от 0 до 1 _млн^-1 (от 0 до 1,41 мг/м³)	от 0 до 0,1 млн^-1включ. (от 0 до 0,14 мг/м³включ.)	±20	-
			св. 0,1 до 1 млн^-1(св. 0,14 до 1,41 мг/м³)	-	±20
Фосфин РНз	ЕС-РНз-10	от 0 до 10 _млн^-1 (от 0 до 14,1 мг/м³)	от 0 до 1 млн^-1включ. (от 0 до 1,41 мг/м³включ.)	±20	-
			св. 1 до 10 млн^-1(св.1,41 до 14,1 мг/м³)	-	±20
Арсин AsH3	EC-ASH3-I	от 0 до 1 _млн^-1 (от 0 до 3,24 мг/м³)	от 0 до 0,1 млн^-1включ. (от 0 до 0,32 мг/м³включ.)	±20	-
			св. 0,1 до 1 млн^-1(св.0,32 до 3,24 мг/м³)	-	±20
Уксусная кислота C2H4O2	EC-C2H4O2- 10	от 0 до 10 _млн^-1 (от 0 до 25 мг/м³)	от 0 до 2 млн^-1включ. (от 0 до 5 мг/м³включ.)	±20	-
			св. 2 до 10 млн^-1(св. 5 до 25 мг/м³)	-	±20
Уксусная кислота C2H4O2	EC-C2H4O2- 30	от 0 до 30 _млн^-1 (от 0 до 75 мг/м³)	от 0 до 5 млн^-1включ. (от 0 до 12,5 мг/м³включ.)	±20	-
			св. 5 до 30 млн^-1(св.12,5 до 75 мг/м³)	-	±20

Окончание таблицы 4

Определяемый компонент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾ определяемого компо-_нента³⁾⁴⁾		Пределы допускаемой основной погрешности, %
				приведенной к ВПИ (верхнему пределу диапа-зона/поддиапа-зона измерений)	относительной
Гидразин N2H4	EC-N2H4-2	от 0 до 2 _млн^-1(от 0 до 2,66 мг/м³)	от 0 до 0,2 млн^-1включ. (от 0 до 0,26 мг/м³включ.)	±20	-
			св. 0,2 до 2 млн^-1(св. 0,26 до 2,66 мг/м³)	-	±20
¹⁾ - Газоанализаторы с определяемыми компонентами, не приведенными в таблице, но указанными в Руководстве по эксплуатации, могут применяться в качестве индикаторов для предварительной оценки содержания компонентов. Газоанализаторы могут применяться для измерения других определяемых компонентов, указанных в руководстве по эксплуатации при наличии аттестованных методик (методов) измерений (МИ) в соответствии с ГОСТ Р 8.563-2009. ²⁾ - Результаты измерений концентрации определяемого компонента могут быть представлены в единицах массовой концентрации (мг/м³), в объемных долях (млн^-1). ³⁾ - Диапазон показаний соответствует диапазону измерений. ⁴⁾ - Пересчет значений объемной доли Х, млн^-1, в массовую концентрацию С, мг/м³, проводят по формуле: C=X<M/Vm, где С - массовая концентрация компонента, мг/м³; M -молярная масса компонента, г/моль; Vm - молярный объем газа-разбавителя - воздуха, равный 24,06, при условиях (20 °C и 101,3 кПа по ГОСТ 12.1.005-88), дм³/моль.

Таблица 4.1 - Основные метрологические характеристики газоанализаторов для определения кислот с электрохимическим сенсором (ЕС)

Определяемый компонент¹⁾	Модификация сенсора	Диапазон²⁾ измерений концентрации³⁾ определяемого компонента	Пределы допускаемой основной относительной погрешности, %
Серная кислота H2SO4 (поверочный компонент SO2)	EC- H2SO4-20	от 0,12 до 5 млн^-1(от 0,5 до 20 мг/м³)	±20
Азотная кислота HNO3 (поверочный компонент NO2)	EC- HNO3-40	от 0,4 до 15,3 млн^-1(от 1 до 40 мг/м³)	±20
¹⁾ - Газоанализаторы с определяемыми компонентами, не приведенными в таблице, но указанными в Руководстве по эксплуатации, могут применяться в качестве индикаторов для предварительной оценки содержания компонентов. Газоанализаторы могут применяться для измерения других определяемых компонентов, указанных в руководстве по эксплуатации при наличии аттестованных методик (методов) измерений (МИ) в соответствии с ГОСТ Р 8.563-2009. ²⁾ - Диапазон показаний соответствует диапазону измерений. ³⁾ - Результаты измерений концентрации определяемого компонента могут быть представлены в единицах массовой концентрации (мг/м³), в объемных долях (млн^-1).

Таблица 5 - Основные метрологические характеристики газоанализаторов с фотоионизационным сенсором (PID)

Определяемый компонент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾³⁾определяемого компонента⁴⁾		Пределы допускаемой основной погрешности, %
				приведенной к ВПИ (верхнему пределу диапа-зона/поддиапа-зона измерений)	относи тельной
Винилхлорид C2H3CI	PID-C2H3Cl- 10	от 0 до 10 млн^-1(от 0 до 26 мг/м³)	от 0 до 1,9 млн^-1включ. (от 0 до 5 мг/м³включ.)	±20	-
			св. 1,9 до 10 млн^-1(св. 5 до 26 мг/м³)	-	±20
	PID-C2H3Cl- 100	от 0 до 100 млн^-1(от 0 до 260 мг/м³)	от 0 до 10 млн^-1включ. (от 0 до 26 мг/м³включ.)	±20	-
			св. 10 до 100 млн^-1(св. 26 до 260 мг/м³)	-	±20

Определяемый компонент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾³⁾определяемого компонента⁴⁾		Пределы допускаемой основной погрешности, %
				приведенной к ВПИ (верхнему пределу диапа-зона/поддиапа-зона измерений)	относи тельной
Винилхлорид C2H3C1	PID-C2H3Cl- 500	от 0 до 500 млн^-1(от 0 до 1300 мг/м³)	от 0 до 100 млн^-1включ. (от 0 до 260 мг/м³включ.)	±20	-
			св. 100 до 500 млн^-1(св. 260 до 1300 мг/м³)	-	±20
Бензол СбНб	РЮ-СбНб-10	от 0 до 10 млн^-1(от 0 до 32,5 мг/м³)	от 0 до 4,6 млн^-1включ. (от 0 до 15 мг/м³включ.)	±20	-
			св. 4,6 до 10 млн^-1(св. 15 до 32,5 мг/м³)	-	±20
	РГО-СбНб-100	от 0 до 100 млн^-1 (от 0 до 325 мг/м³)	от 0 до 10 млн^-1включ. (от 0 до 32,5 мг/м³включ.)	±20	-
			св. 10 до 100 млн^-1(св. 32,5 до 325 мг/м³)	-	±20
Бензол СбНб	РГО-СбНб-500	от 0 до 500 млн^-1(от 0 до 1625 мг/м³)	от 0 до 100 млн^-1включ. (от 0 до 325 мг/м³включ.)	±20	-
			св. 100 до 500 (св. 325 до 1625 мг/м³)	-	±20
Этилбензол C8H10	PID-C8H10- 100	от 0 до 100 млн^-1(от 0 до 441 мг/м³)	от 0 до 10 млн^-1включ. (от 0 до 44,1 мг/м³включ.)	± 15	-
			св. 10 до 100 млн^-1(св. 44,1 до 441 мг/м³)	-	± 15

Определяемый компонент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾³⁾определяемого компонента⁴⁾		Пределы допускаемой основной погрешности, %
				приведенной к ВПИ (верхнему пределу диапа-зона/поддиапа-зона измерений)	относительной
Этилбензол C8H10	PID-C8H10- 500	от 0 до 500 млн^-1(от 0 до 2205 мг/м³)	от 0 до 100 млн^-1включ. (от 0 до 441 мг/м³включ.)	± 15	-
			св. 100 до 500 млн^-1(св. 441 до 2205 мг/м³)	-	± 15
Фенилэтилен (стирол) (винилбензол) C8H8	PID-C8H8-40	от 0 до 40 млн^-1(от 0 до 173,2 мг/м³)	от 0 до 6,9 млн^-1 включ. (от 0 до 29,9 мг/м³) включ.	±20	-
			св. 6,9 до 40 млн^-1(св. 29,9 до 173,2 мг/м³)	-	±20
	PID-C8H8- 500	от 0 до 500 млн^-1(от 0 до 2165 мг/м³)	от 0 до 100 млн^-1включ. (от 0 до 433 мг/м³включ.)	±20	-
			св. 100 до 500 млн^-1(св. 433 до 2165 мг/м³)	-	±20
н-пропилацетат C5H10O2	PID- C5H10O2-I00	от 0 до 100 млн^-1 (от 0 до 425 мг/м³)	от 0 до 30 млн^-1включ. (от 0 до 127,5 мг/м³включ.)	±20	-
			св. 30 до 100 млн^-1(св. 127,5 до 425 мг/м³)	-	±20
Эпихлоргидрин C3H5CIO	PID- С3Н5СЮ-Ю	от 0 до 10 млн^-1(от 0 до 38,5 мг/м³)	от 0 до 2 млн^-1 включ. (от 0 до 7,7 мг/м³включ.)	±20	-
			св. 2 до 10 млн^-1(св. 7,7 до 38,5 мг/м³)	-	±20
Хлористый бензил C7H7Q	PID-C7H7CI- 10	от 0 до 10 млн^-1(от 0 до 52,67 мг/м³)	от 0 до 2 млн^-1 включ. (от 0 до 10,5 мг/м³включ.)	±20	-
			св. 2 до 10 млн^-1(св. 10,5 до 52,67 мг/м³)	-	±20

Определяемый компонент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾³⁾определяемого компонента⁴⁾		Пределы допускаемой основной погрешности, %
				приведенной к ВПИ (верхнему пределу диапа-зона/поддиапа-зона измерений)	относи тельной
Фурфуриловый спирт C5H6O2	PID-C5H6O2- 10	от 0 до 10 млн^-1(от 0 до 40,8 мг/м³)	от 0 до 2 млн^-1 включ. (от 0 до 8,6 мг/м³включ.)	±20	-
			св. 2 до 10 млн^-1(св. 8,6 до 40,8 мг/м³)	-	±20
Этанол C2H5OH	PID-C2H5OH- 2000	от 0 до 2000 млн^-1 (от 0 до 3840 мг/м³)	от 0 до 500 млн^-1включ. (от 0 до 960 мг/м³включ.)	± 15	-
			св. 500 до 2000 _млн^-1 (св. 960 до 3840 мг/м³)	-	± 15
Моноэтанола-мин (2-аминоэтанол) C2H7NO	PID- C2H7NO-3	от 0 до 3 млн^-1(от 0 до 7,6 мг/м³)	от 0 до 0,2 млн^-1включ. (от 0 до 0,5 мг/м³включ.)	± 20	-
			св. 0,2 до 3 млн^-1(св. 0,5 до 7,6 мг/м³)	-	± 20
	PID- C2H7NO-I0	от 0 до 10 млн^-1(от 0 до 25,4 мг/м³)	от 0 до 2 млн^-1 включ. (от 0 до 5,1 мг/м³включ.)	± 20	-
			св. 2 до 10 млн^-1(св. 5,1 до 25,4 мг/м³)	-	± 20
Формальдегид СН2О	PID-CH2O-10	от 0 до 10 млн^-1(от 0 до 12,5 мг/м³)	от 0 до 0,4 млн^-1включ. (от 0 до 0,5 мг/м³включ.)	± 20	-
			св. 0,4 до 10 млн^-1(св. 0,5 до 12,5 мг/м³)	-	± 20
2-пропанол (изопропанол) РС3Н7ОН	PID-i- C3H7OH-I0	от 0 до 10 млн^-1(от 0 до 25 мг/м³)	от 0 до 4 млн^-1 включ. (от 0 до 10 мг/м³включ.)	± 20	-
			св. 4 до 10 млн^-1(св. 10 до 25 мг/м³)	-	± 20

Определяемый компонент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾³⁾определяемого компонента⁴⁾		Пределы допускаемой основной погрешности, %
				приведенной к ВПИ (верхнему пределу диапа-зона/поддиапа-зона измерений)	относи тельной
2-пропанол (изопропанол) РС3Н7ОН	PID-i- C3H7OH-I00	от 0 до 100 млн^-1 (от 0 до 250 мг/м³)	от 0 до 20 млн^-1включ. (от 0 до 50 мг/м³ включ.)	± 20	-
			св. 20 до 100 млн^-1(св. 50 до 250 мг/м³)	-	± 20
Уксусная кислота C2H4O2	PID-C2H4O2- 10	от 0 до 10 млн^-1(от 0 до 25 мг/м³)	от 0 до 2 млн^-1включ. (от 0 до 5 мг/м³включ.)	± 20	-
			св. 2 до 10 млн^-1(св. 5 до 25 мг/м³)	-	± 20
	PID-C2H4O2- 100	от 0 до 100 млн^-1(от 0 до 250 мг/м³)		±20	-
2-метилпропен (изобутилен) (ЛОС по изобутилену) i-C4H8	PID-i-C4H8- 10	от 0 до 10 млн^-1(от 0 до 23,3 мг/м³)	от 0 до 2 млн^-1 включ. (от 0 до 4,6 мг/м³включ.)	±20	-
			св. 2 до 10 млн^-1(св. 4,6 до 23,3 мг/м³)	-	±20
2-метилпропен (изобутилен) (ЛОС по изобутилену) i-C4H8	PID-i-C4H8- 100	от 0 до 100 млн^-1 (от 0 до 233 мг/м³)	от 0 до 10 млн^-1включ. (от 0 до 23,3 мг/м³включ.)	±20	-
			св. 10 до 100 млн^-1(св. 23,3 до 233 мг/м³)	-	±20
	PID-i-C4H8- 1000	от 0 до 1000 млн^- 1 (от 0 до 2330 мг/м³)	от 0 до 100 млн^-1включ. (от 0 до 233 мг/м³включ.)	±15	-
			св. 100 до 1000 млн^-1(св. 233 до 2330 мг/м³)	-	±15
	PID-i-C4H8- 6000	от 0 до 6000 млн^- 1 (от 0 до 13980 мг/м³)	от 0 до 500 млн^-1включ. (от 0 до 1165 мг/м³включ.)	±15	-
			св. 500 до 6000 млн^-1(св. 1165 до 13980 мг/м³)	-	±15

Определяемый компонент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾³⁾определяемого компонента⁴⁾		Пределы допускаемой основной погрешности, %
				приведенной к ВПИ (верхнему пределу диапа-зона/поддиапа-зона измерений)	относи тельной
1-бутанол C4H9OH	PID-C4H9OH- 10	от 0 до 10 млн^-1 (от 0 до 30,8 мг/м³)	от 0 до 3,2 млн^-1включ. (от 0 до 9,9 мг/м³включ.)	±20	-
			св. 3,2 до 10 млн^-1(св. 9,9 до 30,8 мг/м³)	-	±20
	PID-C4H9OH- 40	от 0 до 40 млн^-1(от 0 до 123,3 мг/м³)	от 0 до 9,7 млн^-1включ. (от 0 до 29,9 мг/м³включ.)	±20	-
			св. 9,7 до 40 млн^-1(св. 29,9 до 123,3 мг/м³)	-	±20
Диэтиламин C4H11N	PID-C4H11N- 10	от 0 до 10 млн^-1(от 0 до 30,4 мг/м³)	от 0 до 3 млн^-1включ. (от 0 до 9,1 мг/м³включ.)	±20	-
			св. 3 до 10 млн^-1(св. 9,1 до 30,4 мг/м³)	-	±20
	PID-C4H11N- 40	от 0 до 40 млн^-1(от 0 до 121,6 мг/м³)	от 0 до 9,8 млн^-1включ. (от 0 до 29,8 мг/м³включ.)	±20	-
			св. 9,8 до 40 млн^-1(св. 29,8 до 121,6 мг/м³)	-	±20
Диметиламин C2H7N	PID-C2H7N -5	от 0 до 5 млн^-1(от 0 до 2,67 мг/м³)	от 0 до 2 млн^-1 включ. (от 0 до 1,06 мг/м³включ.)	±20	-
			св. 2 до 5 млн^-1(св. 1,06 до 2,67 мг/м³)	-	±20
	PID-C2H7N - 10	от 0 до 10 млн^-1(от 0 до 5,34 мг/м³)	от 0 до 2 млн^-1 включ. (от 0 до 1,06 мг/м³включ.)	±20	-
			св. 2 до 10 млн^-1(св. 1,06 до 5,34 мг/м³)	-	±20

Определяемый компонент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾³⁾определяемого компонента⁴⁾		Пределы допускаемой основной погрешности, %
				приведенной к ВПИ (верхнему пределу диапа-зона/поддиапа-зона измерений)	относи тельной
Метанол СН3ОН	PID-CH3OH- 10	от 0 до 10 млн^-1(от 0 до 13,3 мг/м³)	от 0 до 3,75 млн^-1включ. (от 0 до 4,98 мг/м³включ.)	±15	-
			св. 3,75 до 10 млн^-1(св. 4,98 до 13,3 мг/м³)	-	±15
Метанол СНзОН	PID-CH3OH- 40	от 0 до 40 млн^-1(от 0 до 53,2 мг/м³)	от 0 до 11,2 млн^-1включ. (от 0 до 14,9 мг/м³включ.)	±15	-
			св. 11,2 до 40 млн^-1(св. 14,9 до 53,2 мг/м³)	-	±15
Метилбензол (толуол) C7H8	PID-C7H8-40	от 0 до 40 млн^-1(от 0 до 153,3 мг/м³)	от 0 до 13 млн^-1включ. (от 0 до 49,8 мг/м³включ.)	±15	-
			св. 13 до 40 млн^-1(св. 49,8 до 153,3 мг/м³)	-	±15
	PID-C7H8-100	от 0 до 100 млн^-1(от 0 до 383 мг/м³)	от 0 до 13 млн^-1включ. (от 0 до 49,8 мг/м³включ.)	±15	-
			св. 13 до 100 млн^-1(св. 49,8 до 383 мг/м³)	-	±15
Фенол C6H5OH	PID-C6H5OH- 3	от 0 до 3 млн^-1(от 0 до 11,74 мг/м³)	от 0 до 0,25 млн^-1включ. (от 0 до 0,98 мг/м³включ.)	±20	-
			св. 0,25 до 3 млн^-1(св. 0,98 до 11,74 мг/м³)	-	±20
	PID-C6H5OH- 10	от 0 до 10 млн^-1(от 0 до 39,1 мг/м³)	от 0 до 2 млн^-1 включ. (от 0 до 7,8 мг/м³включ.)	±20	-
			св. 2 до 10 млн^-1(св. 7,8 до 39,1 мг/м³)	-	±20

Определяемый компонент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾³⁾определяемого компонента⁴⁾		Пределы допускаемой основной погрешности, %
				приведенной к ВПИ (верхнему пределу диапа-зона/поддиапа-зона измерений)	относи тельной
1,3-диметилбен-зол (м-ксилол) m-C8H10	PID-m-C8Hio- 100	от 0 до 100 млн^-1 (от 0 до 442 мг/м³)	от 0 до 10 млн^-1включ. (от 0 до 44,2 мг/м³включ.)	±15	-
			св. 10 до 100 млн^-1(св. 44,2 до 442 мг/м³)	-	±15
1,2-диметилбен-зол (о-ксилол) o-C8H10	PID-o-C8H10- 100	от 0 до 100 млн^-1 (от 0 до 442 мг/м³)	от 0 до 10 млн^-1включ. (от 0 до 44,2 мг/м³включ.)	±15	-
			св. 10 до 100 млн^-1(св. 44,2 до 442 мг/м³)	-	±15
1,4-диметилбен-зол (п-ксилол) P-C8H10	PID-p-C8H10- 100	от 0 до 100 млн^-1 (от 0 до 442 мг/м³)	от 0 до 10 млн^-1включ. (от 0 до 44,2 мг/м³включ.)	±15	-
			св. 10 до 100 млн^-1(св. 44,2 до 442 мг/м³)	-	±15
Оксид этилена C2H4O	PID-C2H4O- 10	от 0 до 10 млн^-1(от 0 до 18,3 мг/м³)	от 0 до 1,65 млн^-1 включ. (от 0 до 3 мг/м³включ.)	±20	-
			св. 1,65 до 10 млн^-1(св. 3 до 18,3 мг/м³)	-	±20
Фосфин PH3	PID-PH3-10	от 0 до 10 млн^-1(от 0 до 14,1 мг/м³)	от 0 до 1 млн^-1 включ. (от 0 до 1,4 мг/м³включ.)	±20	-
			св. 1 до 10 млн^-1(св. 1,4 до 14,1 мг/м³)	-	±20
Нафталин С10Н8	PID-C10H8-10	от 0 до 10 млн^-1(от 0 до 53,3 мг/м³)	от 0 до 3,7 млн^-1 включ. (от 0 до 19,7 мг/м³включ.)	±20	-
			св. 3,7 до 10 млн^-1(св. 19,7 до 53,3 мг/м³)	-	±20

Определяемый компонент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾³⁾определяемого компонента⁴⁾		Пределы допускаемой основной погрешности, %
				приведенной к ВПИ (верхнему пределу диапа-зона/поддиапа-зона измерений)	относи тельной
Бром Br2	PID-Br2-2	от 0 до 2 млн^-1(от 0 до 13,3 мг/м³)	от 0 до 0,2 млн^-1включ. (от 0 до 1,33 мг/м³включ.)	±20	-
			св. 0,2 до 2 млн^-1(св. 1,33 до 13,3 мг/м³)	-	±20
Аммиак NH3	PID-NH3-100	от 0 до 100 млн^-1(от 0 до 71 мг/м³)	от 0 до 20 млн^-1включ. (от 0 до 14,2 мг/м³включ.)	±15	-
			св. 20 до 100 млн^-1(св. 14,2 до 71 мг/м³)	-	±15
	PID-NH3- 1000	от 0 до 1000 млн^- 1 (от 0 до 710 мг/м³)	от 0 до 100 млн^-1включ. (от 0 до 71 мг/м³включ.)	±15	-
			св. 100 до 1000 млн^-1(св. 71 до 710 мг/м³)	-	±15
Этантиол (этил-меркаптан) C2H5SH	PID-C2H5SH- 10	от 0 до 10 млн^-1(от 0 до 25,8 мг/м³)	от 0 до 0,4 млн^-1включ. (от 0 до 1 мг/м³включ.)	±20	-
			св. 0,4 до 10 (св. 1 до 25,8 мг/м³)	-	±20
Метантиол (метилмеркап-тан) CH3SH	PID-CH3SH- 10	от 0 до 10 млн^-1(от 0 до 20 мг/м³)	от 0 до 0,4 млн^-1включ. (от 0 до 0,8 мг/м³включ.)	±20	-
			св. 0,4 до 10 млн^-1(св. 0,8 до 20 мг/м³)	-	±20
Метантиол (метилмеркап-тан) d hSH	PID-CH3SH- 20	от 0 до 20 млн^-1(от 0 до 40 мг/м³)	от 0 до 2 млн^-1 включ. (от 0 до 4 мг/м³включ.)	±20	-
			св. 2 до 20 млн^-1(св. 4 до 40 мг/м³)	-	±20

Определяемый компонент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾³⁾определяемого компонента⁴⁾		Пределы допускаемой основной погрешности, %
				приведенной к ВПИ (верхнему пределу диапа-зона/поддиапа-зона измерений)	относительной
Этилацетат C4H8O2	PID-C4H8O2- 100	от 0 до 100 млн^-1(от 0 до 366 мг/м³)	от 0 до 13 млн^-1включ. (от 0 до 47,6 мг/м³включ.)	±20	-
			св. 13 до 100 млн^-1(св. 47,6 до 366 мг/м³)	-	±20
Бутилацетат C6H12O2	PID-C6H12O2- 100	от 0 до 100 млн^-1(от 0 до 483 мг/м³)	от 0 до 10 млн^-1включ. (от 0 до 48,3 мг/м³) включ.	±20	-
			св. 10 до 100 млн^-1(св. 48,3 до 483 мг/м³)	-	±20
Пропилен (пропен) СзНб	PID-C3H6-300	от 0 до 300 млн^-1(от 0 до 561 мг/м³)	от 0 до 50 млн^-1включ. (от 0 до 93,5 мг/м³включ.)	±15	-
			св. 50 до 300 млн^-1(св. 93,5 до 561 мг/м³)	-	±15
2,3-дитиабутан (диметилдисульфид) C2H6S2	PID-С2Н6S2-2	от 0 до 2 млн^-1(от 0 до 7,8 мг/м³)	от 0 до 0,35 млн^-1включ. (от 0 до 1,37 мг/м³включ.)	±20	-
			св. 0,35 до 2 млн^-1(св. 1,37 до 7,8 мг/м³)	-	±20
2,3-дитиабутан (диметилдисульфид) С2Н6S2	PID-С2Н6S2- 10	от 0 до 10 млн^-1(от 0 до 39,2 мг/м³)	от 0 до 2 млн^-1 включ. (от 0 до 7,8 мг/м³включ.)	±20	-
			св. 2 до 10 млн^-1(св. 7,8 до 39,2 мг/м³)	-	±20
2,5-фурандион (малеиновый ангидрид) C4H2O3	PID-C4H2O3- 3	от 0 до 3 млн^-1(от 0 до 12,2 мг/м³)	от 0 до 0,25 млн^-1включ. (от 0 до 1,02 мг/м³включ.)	±20	-
			св. 0,25 до 3 млн^-1(св. 1,02 до 12,2 мг/м³)	-	±20

Определяемый компонент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾³⁾определяемого компонента⁴⁾		Пределы допускаемой основной погрешности, %
				приведенной к ВПИ (верхнему пределу диапа-зона/поддиапа-зона измерений)	относи тельной
2,5-фурандион (малеиновый ангидрид) C4H2O3	PID-C4H2O3- 10	от 0 до 10 млн^-1(от 0 до 40,8 мг/м³)	от 0 до 2 млн^-1включ. (от 0 до 8,16 мг/м³включ.)	±20	-
			св. 2 до 10 млн^-1(св. 8,16 до 40,8 мг/м³)	-	±20
Дисульфид углерода (сероуглерод) CS2	PID-CS2-10	от 0 до 10 млн^-1(от 0 до 31,7 мг/м³)	от 0 до 1 млн^-1 включ. (от 0 до 3,17 мг/м³включ.)	±20	-
			св. 1 до 10 млн^-1(св. 3,17 до 31,7 мг/м³)	-	±20
Ацетонитрил C2H3N	PID-C2H3N- 10	от 0 до 10 млн^-1(от 0 до 17,1 мг/м³)	от 0 до 6 млн^-1 включ. (от 0 до 10,2 мг/м³включ.)	±15	-
			св. 6 до 10 млн^-1(св. 10,2 до 17,1 мг/м³)	-	±15
Циклогексан СбН12	РГО-СбН12- 100	от 0 до 100 млн^-1 (от 0 до 350 мг/м³)	от 0 до 20 млн^-1включ. (от 0 до 70 мг/м³включ.)	±20	-
			св. 20 до 100 млн^-1(св. 70 до 350 мг/м³)	-	±20
1,3-бутадиен (дивинил) С4Н6	РГО-С4Н6-500	от 0 до 500 млн^-1(от 0 до 1125 мг/м³)	от 0 до 50 млн^-1включ. (от 0 до 112 мг/м³включ.)	±20	-
			св. 50 до 500 млн^-1(св. 112 до 1125 мг/м³)	-	±20
н-гексан СбН14	PID-C6H14- 1000	от 0 до 1000 млн^- 1 (от 0 до 3584 мг/м³)	от 0 до 84 млн^-1включ. (от 0 до 301 мг/м³включ.)	±20	-
			св. 84 до 1000 млн^-1(св. 301 до 3584 мг/м³)	-	±20

Определяемый компонент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾³⁾определяемого компонента⁴⁾		Пределы допускаемой основной погрешности, %
				приведенной к ВПИ (верхнему пределу диапа-зона/поддиапа-зона измерений)	относи тельной
Арсин AsH3	PID-AsH3-3	от 0 до 3 млн^-1(от 0 до 9,7 мг/м³)	от 0 до 0,1 млн^-1включ. (от 0 до 0,32 мг/м³ включ.)	±20	-
			св. 0,1 до 3 млн^-1(св. 0,32 до 9,7 мг/м³)	-	±20
Диметилсуль-фид C2H6S	PID-C2H6S- 100	от 0 до 100 млн^-1(от 0 до 258 мг/м³)	от 0 до 20 млн^-1включ. (от 0 до 51,6 мг/м³включ.)	±20	-
			св. 20 до 100 млн^-1 (св. 51,6 до 258 мг/м³)	-	±20
Этилен C2H4	PID-C2H4-300	от 0 до 300 млн^-1(от 0 до 351 мг/м³)	от 0 до 20 млн^-1включ. (от 0 до 23,4 мг/м³включ.)	±20	-
			св. 20 до 300 млн^-1 (св. 23,4 до 351 мг/м³)	-	±20
	PID-C2H4- 1800	от 0 до 1800 млн^-1(от 0 до 2106 мг/м³)	от 0 до 100 млн^-1включ. (от 0 до 117 мг/м³включ.)	±20	-
			св. 100 до 1800 млн^- 1 (св. 117 до 2106 мг/м³)	-	±20
Акрилонитрил C3H3N	PID-C3H3N- 10	от 0 до 10 млн^-1(от 0 до 22,1 мг/м³)	от 0 до 0,7 млн^-1включ. (от 0 до 1,45 мг/м³включ.)	±20	-
			св. 0,7 до 10 млн^-1(св. 1,45 до 22,1 мг/м³)	-	±20

Определяемый компонент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾³⁾определяемого компонента⁴⁾		Пределы допускаемой основной погрешности, %
				приведенной к ВПИ (верхнему пределу диапа-зона/поддиапа-зона измерений)	относи тельной
Муравьиная кислота CH2O2	PID-CH2O2- 10	от 0 до 10 млн^-1(от 0 до 19,1 мг/м³)	от 0 до 0,5 млн^-1включ. (от 0 до 0,96 мг/м³включ.)	±20	-
			св. 0,5 до 10 млн^-1(св. 0,96 до 19,1 мг/м³)	-	±20
н-гептан С7Н16	PID-C7H16- 500	от 0 до 500 млн^-1(от 0 до 2084 мг/м³)	от 0 до 50 млн^-1включ. (от 0 до 208 мг/м³включ.)	±15	-
			св. 50 до 500 (св. 208 до 2084 мг/м³)	-	±15
	PID-C7H16- 2000	от 0 до 2000 млн^-1(от 0 до 8334 мг/м³)	от 0 до 100 млн^-1включ. (от 0 до 416 мг/м³включ.)	±15	-
			св. 100 до 2000 млн^- 1 (св. 416 до 8334 мг/м³)	-	±15
2-пропанон (ацетон) C3H6O	PID-СзНбО- 1000	от 0 до 1000 млн^-1(от 0 до 2415 мг/м³)	от 0 до 80 млн^-1включ. (от 0 до 193 мг/м³включ.)	±15	-
			св. 80 до 1000 _млн^-1 (св. 193 до 2415 мг/м³)	-	±15
1,2-дихлорэтан C2H4CI2	PID-C2H4CI2- 20	от 0 до 20 млн^-1(от 0 до 82,3 мг/м³)	от 0 до 2 млн^-1включ. (от 0 до 8,23 мг/м³включ.)	±20	-
			св. 2 до 20 млн^-1(св. 8,23 до 82,3 мг/м³)	-	±20

Определяемый компонент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾³⁾определяемого компонента⁴⁾		Пределы допускаемой основной погрешности, %
				приведенной к ВПИ (верхнему пределу диапа-зона/поддиапа-зона измерений)	относи тельной
Этилцелло-зольв (2-этоксиэтанол) С4Н10О2	РГО-С4Н10О2- 20	от 0 до 20 млн^-1(от 0 до 75 мг/м³)	от 0 до 2 млн^-1включ. (от 0 до 7,5 мг/м³включ.)	±20	-
			св. 2 до 20 млн^-1(св. 7,5 до 75 мг/м³)	-	±20
Диметиловый эфир C2H6O	PID-C2H6O- 500	от 0 до 500 млн^-1(от 0 до 958 мг/м³)	от 0 до 100 млн^-1включ. (от 0 до 192 мг/м³включ.)	±15	-
			св. 100 до 500 млн^-1 (св. 192 до 958 мг/м³)	-	±15
2-метилпропан (изобутан) i-C4H10	PID-i-C4Hio- 1000	от 0 до 1000 млн^-1(от 0 до 2417 мг/м³)	от 0 до 100 млн^-1включ. (от 0 до 241 мг/м³включ.)	±15	-
			св. 100 до 1000 _млн^-1 (св. 241 до 2417 мг/м³)	-	±15
2-метил-1-про- панол (изобутанол) i-C4H9OH	PID-i- C4H9OH-20	от 0 до 20 млн^-1(от 0 до 61,6 мг/м³)	от 0 до 3 млн^-1включ. (от 0 до 9,2 мг/м³включ.)	±20	-
			св. 3 до 20 млн^-1(св. 9,2 до 61,6 мг/м³)	-	±20
Циклогексанон C6H10O	PID-C6Hi0O- 20	от 0 до 20 млн^-1(от 0 до 70 мг/м³)	от 0 до 2 млн^-1включ. (от 0 до 7 мг/м³включ.)	±20	-
			св. 2 до 20 млн^-1(св. 7 до 70 мг/м³)	-	±20

Определяемый компонент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾³⁾определяемого компонента⁴⁾		Пределы допускаемой основной погрешности, %
				приведенной к ВПИ (верхнему пределу диапа-зона/поддиапа-зона измерений)	относительной
2-бутанон (ме-тилэтилкетон) C4H8O	PID-C4H8O- 500	от 0 до 500 млн^-1(от 0 до 1500 мг/м³)	от 0 до 60 млн^-1включ. (от 0 до 180 мг/м³включ.)	±15	-
			св. 60 до 500 млн^-1(св. 180 до 1500 мг/м³)	-	±15
Тетраэтилорто силикат (TEOC) C8H20O4Si	PID- C8H2oO4Si-10	от 0 до 10 млн^-1(от 0 до 86,6 мг/м³)	от 0 до 2 млн^-1включ. (от 0 до 17,3 мг/м³включ.)	±20	-
			св. 2 до 10 млн^-1(св. 17,3 до 86,6 мг/м³)	-	±20
Акролеин C3H4O	PID-C3H4O- 10	от 0 до 10 млн^-1(от 0 до 24,9 мг/м³)	от 0 до 2 млн^-1включ. (от 0 до 4,98 мг/м³включ.)	±20	-
			св. 2 до 10 млн^-1(св. 4,98 до 24,9 мг/м³)	-	±20
Пары Бензина⁵⁾⁶⁾	PID-ПНБ- 3500	от 0 до 3500 мг/м³	от 0 до 300 мг/м³ включ.	±15	-
			св. 300 до 3500 мг/м³	-	±15
Пары Дизельного _{топлива}⁵⁾⁷⁾	PID-ПНД- 3500	от 0 до 3500 мг/м³	от 0 до 300 мг/м³ включ.	±15	-
			св. 300 до 3500 мг/м³	-	±15
Пары Керосина⁵⁾⁸⁾	PID-ПНК- 3500	от 0 до 3500 мг/м³	от 0 до 300 мг/м³ включ.	±15	-
			св. 300 до 3500 мг/м³	-	±15
Пары Уайт-спирита⁵^	PID-ПНУ- 3500	от 0 до 3500 мг/м³	от 0 до 300 мг/м³ включ.	±15	-
			св. 300 до 3500 мг/м³	-	±15

Определяемый компонент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации²⁾³⁾определяемого компонента⁴⁾		Пределы допускаемой основной погрешности, %
				приведенной к ВПИ (верхнему пределу диапа-зона/поддиапа-зона измерений)	относи тельной
Пары нефти⁵⁾¹⁰⁾	PID-ПНН- 3500	от 0 до 3500 мг/м³	от 0 до 300 мг/м³ включ.	±15	-
			св. 300 до 3500 мг/м³	-	±15
Пары авиационного топ-лива⁵⁾¹¹⁾	PID-ПНА- 3500	от 0 до 3500 мг/м³	от 0 до 300 мг/м³ включ.	±15	-
			св. 300 до 3500 мг/м³	-	±15
Пары топлива для реактивных двигателей⁵⁾¹²⁾	PID-ПНР- 3500	от 0 до 3500 мг/м³	от 0 до 300 мг/м³ включ.	±15	-
			св. 300 до 3500 мг/м³	-	±15
¹⁾ - Газоанализаторы с определяемыми компонентами, не приведенными в таблице, но указанными в Руководстве по эксплуатации, могут применяться в качестве индикаторов для предварительной оценки содержания компонентов. Газоанализаторы могут применяться для измерения других определяемых компонентов, указанных в руководстве по эксплуатации при наличии аттестованных методик (методов) измерений (МИ) в соответствии с ГОСТ Р 8.563-2009. Поверочный компонент изобутилен. Коэффициент пересчета указывается в паспорте на прибор. ²⁾ - Результаты измерений концентрации определяемого компонента могут быть представлены в единицах массовой концентрации (мг/м³), в объемных долях (млн^-1). ³⁾ - Диапазон показаний соответствует диапазону измерений. ⁴⁾ - Пересчет значений объемной доли Х, млн^-1, в массовую концентрацию С, мг/м³, проводят по формуле: C=X^M/Vm, где С - массовая концентрация компонента, мг/м³; M -молярная масса компонента, г/моль; Vm - молярный объем газа-разбавителя - воздуха, равный 24,06, при условиях (20 °С и 101,3 кПа по ГОСТ 12.1.005-88), дм³/моль. ⁵⁾ - Пары нефтепродуктов являются смесью углеводородов, поэтому калибруются по конкретной марке топлива, с указанием марки в паспорте на прибор. ⁶⁾ - Пары бензина по ГОСТ 1012-2013, ГОСТ Р 51866-2002. ⁷⁾ - Пары дизельного топлива по ГОСТ 305-2013, ГОСТ 32511-2013, ГОСТ 52368-2005. ⁸⁾ - Пары керосина по ТУ 38.401-58-8-90, ОСТ 38 01408-86. ⁹⁾ - Уайт-спирит по ГОСТ Р 52368-2005. ¹⁰⁾ - Пары нефти ГОСТ Р 51858-2002. ¹¹⁾ - Пары авиационного топлива по ГОСТ 10227-86. ¹²⁾ - Топливо для реактивных двигателей по ГОСТ 10227-86.

Таблица 6 - Основные метрологические характеристики газоанализаторов для определения горючих газов с полупроводниковым сенсором (MEMS)

Определяемый ком-понент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений кон-центрации²⁾ определяемого компонента³)	Пределы допускаемой основной абсолютной погрешности
Водород H2	MEMS-^HOO	от 0 до 4,0 % (от 0 до 100 % НКПР)	±0,2 % (±5 % НКПР)
	MEMS-Н2-50Т	от 0 до 2,0 % (от 0 до 50 % НКПР)	±0,12 % (±3 % НКПР)
	MEMS-K2-20%	от 0 до 20 %	±0,5 %
Метан CH4	MEMS-CH4-IOO	от 0 до 4,4 % (от 0 до 100 % НКПР)	±0,22 % (±5 % НКПР)
	MEMS-CH4-50Т	от 0 до 2,2 % (от 0 до 50 % НКПР)	±0,13 % (±3 % НКПР)
	MEMS-CH4-50	от 0 до 2,2 % (от 0 до 50 % НКПР)	±0,22 % (±5 % НКПР)
	MEMS-CH4-IOOOOOO	от 0,005 % до 100 % (от 50 млн^-1 до 1000000 млн^-1)	±(0,1-X) %
Этилен C2H4	MEMS-C2H4-IOO	от 0 до 2,3 % (от 0 до 100 % НКПР)	±0,12 % (±5 % НКПР)
Этилен C2H4	MEMS-C2H4-5O	0 до 1,15 % (от 0 до 50 % НКПР)	±0,12 % (±5 % НКПР)
Пропан C3H8	MEMS-C3H8-IOO	0 до 1,7 % (от 0 до 100 % НКПР)	±0,085 % (±5 % НКПР)
	MEMS-CзH8-50Т	от 0 до 0,85 % (от 0 до 50 % НКПР)	±0,051 % (±3 % НКПР)
	MEMS-C3H8-5O	от 0 до 0,85 % (от 0 до 50 % НКПР)	±0,085 % (±5 % НКПР)
н-бутан C4H10	MEMS-C4H1O-IOO	от 0 до 1,4 % (от 0 до 100 % НКПР)	±0,07 % (±5 % НКПР)
н-бутан C4H10	MEMS-C4Hio-5O	от 0 до 0,7 % (от 0 до 5O % НКПР)	±0,07 % (±5 % НКПР)
1-бутен C4H8	MEMS-C4H8-IOO	от 0 до 1,6 % (от 0 до 100 % НКПР)	±0,08 % (±5 % НКПР)
1-бутен C4H8	MEMS-C4H8-50	от 0 до 0,8 % (от 0 до 50 % НКПР)	±0,08 % (±5 % НКПР)
2-метилпропан (изобутан) i-C4Hio	MEMS-i-C4Hio-1OO	от 0 до 1,30 % (от 0 до 100 % НКПР)	±0,065 % (±5 % НКПР)
2-метилпропан (изобутан) i-C4Hio	MEMS-i-C4Hio-5O	от 0 до 0,65 % (от 0 до 50 % НКПР)	±0,065 % (±5 % НКПР)
н-пентан C5H12	MEMS-C5H12-1OO	от 0 до 1,1 % (от 0 до 100 % НКПР)	±0,055 % (±5 % НКПР)
н-пентан C5H12	MEMS-C5H12-5O	от 0 до 0,55 % (от 0 до 50 % НКПР)	±0,055 % (±5 % НКПР)

Определяемый ком-понент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений кон-центрации²⁾ определяемого компонента³⁾	Пределы допускаемой основной абсолютной погрешности
Циклопентан С5Н10	MEMS-С5Н10-1OO	от 0 до 1,4 % (от 0 до 100 % НКПР)	±0,07 % (±5 % НКПР)
Циклопентан С5Н10	MEMS^^O^O	от 0 до 0,7 % (от 0 до 50 % НКПР)	±0,07 % (±5 % НКПР)
н-гексан СбН14	MEMS-C6H14-IOO	от 0 до 1,0 % (от 0 до 100 % НКПР)	±0,05 % (±5 % НКПР)
н-гексан СбН14	MEMS-C6H14-50	от 0 до 0,5 % (от 0 до 50 % НКПР)	±0,05 % (±5 % НКПР)
Циклогексан СбН12	MEMS-С6Н12-100	от 0 до 1,0 % (от 0 до 100 % НКПР)	±0,05 % (±5 % НКПР)
Циклогексан СбН12	MEMS^^^O	от 0 до 0,5 % (от 0 до 50 % НКПР)	±0,05 % (±5 % НКПР)
Этан C2H6	MEMS-C2H6-1OO	от 0 до 2,4 % (от 0 до 100 % НКПР)	±0,12 % (±5 % НКПР)
Этан C2H6	MEMS-C2H6-5O	от 0 до 1,2 % (от 0 до 50 % НКПР)	±0,12 % (±5 % НКПР)
Метанол СНзОН	MEMS-d hOH-5O	от 0 до 3,0 % (от 0 до 50 % НКПР)	±0,3 % (±5 % НКПР)
Бензол СбНб	MEMS^^-tOO	от 0 до 1,2 % (от 0 до 100 % НКПР)	±0,06 % (±5 % НКПР)
Бензол СбНб	MEMS-СбНб^	от 0 до 0,6 % (от 0 до 50 % НКПР)	±0,06 % (±5 % НКПР)
Пропилен(пропен) СзНб	MEMS^^-WO	от 0 до 2,0 % (от 0 до 100 % НКПР)	±0,1 % (±5 % НКПР)
Пропилен(пропен) СзНб	MEMS-СзНб^	от 0 до 1,0 % (от 0 до 50 % НКПР)	±0,1 % (±5 % НКПР)
Этанол С2Н5ОН	MEMS-С2Н5ОН-48,3	от 0 до 1,5 % (от 0 до 48,3 % НКПР)	±0,16 % (±5 % НКПР)
н-гептан С7Н16	MEMS^^HOO	от 0 до 0,85% (от 0 до 100 % НКПР)	± 0,078 % (±5 % НКПР)
н-гептан С7Н16	MEMS^^^O	от 0 до 0,425 % (от 0 до 50 % НКПР)	±0,042 % (±5 % НКПР)
Оксид этилена С2Н4О	MEMS-С2Н4О-100	от 0 до 2,6 % (от 0 до 100 % НКПР)	±0,13 % (±5 % НКПР)
Оксид этилена С2Н4О	MEMS-С2Н4О-50	от 0 до 1,3 % (от 0 до 50 % НКПР)	±0,13 % (±5 % НКПР)
2-пропанон (ацетон) СзНбО	MEMS-C3H6O-5O	от 0 до 1,25 % (от 0 до 50 % НКПР)	±0,13 % (±5 % НКПР)
2-метилпропен (изобутилен) i-C4H8	MEMS-i-C4H8-1OO	от 0 до 1,6 % (от 0 до 100 % НКПР)	±0,08 % (±5 % НКПР)
2-метилпропен (изобутилен) i-C4H8	MEMS-i-C4H8-5O	от 0 до 0,8 % (от 0 до 50 % НКПР)	±0,08 % (±5 % НКПР)

Определяемый ком-понент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений кон-центрации²⁾ определяемого компонента³⁾	Пределы допускаемой основной абсолютной погрешности
2-метил- 1,3-бута-диен (изопрен) C5H8	MEMS-C5H8-100	от 0 до 1,7 % (от 0 до 100 % НКПР)	±0,085 % (±5 % НКПР)
2-метил- 1,3-бута-диен (изопрен) C5H8	MEMS-C5H8-50	от 0 до 0,85 % (от 0 до 50 % НКПР)	±0,085 % (±5 % НКПР)
Ацетилен С2Н2	MEMS^^HOO	от 0 до 2,30 % (от 0 до 100 % НКПР)	±0,12 % (±5 % НКПР)
Ацетилен С2Н2	MEMS^^-SO	от 0 до 1,15 % (от 0 до 50 % НКПР)	±0,12 % (±5 % НКПР)
Акрилонитрил C3H3N	MEMS-C3H3N-5O	от 0 до 1,4 % (от 0 до 50 % НКПР)	±0,14 % (±5 % НКПР)
Метилбензол (толуол) С7Н8	MEMS^ftHOO	от 0 до 1,0 % (от 0 до 100 % НКПР)	±0,05 % (±5 % НКПР)
Метилбензол (толуол) С7Н8	MEMS^Rs^O	от 0 до 0,5 % (от 0 до 50 % НКПР)	±0,05 % (±5 % НКПР)
Этилбензол С8Н10	MEMS- С8Ню-37,5Т	от 0 до 0,3 % (от 0 до 37,5 % НКПР)	±0,024 % (±3 % НКПР)
н-октан С8Н18	MEMS^^^O	от 0 до 0,4 % (от 0 до 50 % НКПР)	±0,04 % (±5 % НКПР)
Этилацетат С4Н8О2	MEMS-С4Н8О2-50	от 0 до 1,0 % (от 0 до 50 % НКПР)	±0,1 % (±5 % НКПР)
Бутилацетат С6Н12О2	MEMS-С6Н12О2-25T	от 0 до 0,3 % (от 0 до 25 % НКПР)	±0,036 % (±3 % НКПР)
1,3-бутадиен (дивинил) С4Н6	mems^^-so	от 0 до 0,7 % (от 0 до 50 % НКПР)	±0,07 % (±5 % НКПР)
1,2-дихлорэтан С2Н4С12	MEMS^^Ch-SO	от 0 до 3,1 % (от 0 до 50 % НКПР)	±0,31 % (±5 % НКПР)
Диметилсульфид C2H6S	MEMS-C2H6S-5O	от 0 до 1,1 % (от 0 до 50 % НКПР)	±0,11 % (±5 % НКПР)
1-гексен СбН12	MEMS^^^O	от 0 до 0,6 % (от 0 до 50 % НКПР)	±0,06 % (±5 % НКПР)
2-бутанол (втор-бутанол) sec-C4H9OH	MEMS-sec-С4Н9ОН- 31,2T	от 0 до 0,5 % (от 0 до 31,2 % НКПР)	±0,051 % (±3 % НКПР)
Винилхлорид С2Н3С1	MEMS^ftCl-SO	от 0 до 1,8 % (от 0 до 50 % НКПР)	±0,18 % (±5 % НКПР)
Циклопропан СзНб	mems^rhoo	от 0 до 2,4 % (от 0 до 100 % НКПР)	±0,12 % (±5 % НКПР)
Циклопропан СзНб	mems^^-so	от 0 до 1,2 % (от 0 до 50 % НКПР)	±0,12 % (±5 % НКПР)
Диметиловый эфир С2Н6О	MEMS-С2Н6О-50	от 0 до 1,35 % (от 0 до 50 % НКПР)	±0,14 % (±5 % НКПР)
Диэтиловый эфир С4Н10О	MEMS-С4Н1oО-50	от 0 до 0,85 % (от 0 до 50 % НКПР)	±0,085 % (±5 % НКПР)
Оксид пропилена СзНбО	MEMS-СзН6О-50	от 0 до 0,95 % (от 0 до 50 % НКПР)	±0,095 % (±5 % НКПР)

Определяемый ком-понент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений кон-центрации²⁾ определяемого компонента³⁾	Пределы допускаемой основной абсолютной погрешности
Хлорбензол C6H5CI	MEMS-Ce^Cl- 38,4T	от 0 до 0,5 % (от 0 до 38,4 % НКПР)	±0,039 % (±3 % НКПР)
2-бутанон (метил-этилкетон) C4H8O	MEMS-С4Н8О-50	от 0 до 0,75 % (от 0 до 50 % НКПР)	±0,075 % (±5 % НКПР)
2-метил-2-пропанол (трет-бутанол) tert-С4Н9ОH	MEMS-tert-С4Н9ОH- 5o	от 0 до 0,9 % (от 0 до 50 % НКПР)	±0,09 % (±5 % НКПР)
2-метокси-2-ме-тилпропан (метилтретбутиловый эфир) tert-С5Н12О	MEMS-tert-С5Н12О- 5o	от 0 до 0,8 % (от 0 до 50 % НКПР)	±0,08 % (±5 % НКПР)
1,4-диметилбензол (п-ксилол) Р-С8Н10	MEMS-p-CMIiO- 22,2T	от 0 до 0,2 % (от 0 до 22,2 % НКПР)	±0,027 % (±3 % НКПР)
1,2-диметилбензол (о-ксилол) 0-С8Н10	MEMS-o-C8^o-2OT	от 0 до 0,2 % (от 0 до 20 % НКПР)	±0,03 % (±3 % НКПР)
2-пропанол (изопропанол) РС3Н7ОН	MEMS-i-СзН7ОH-50	от 0 до 1,0 % (от 0 до 50 % НКПР)	±0,1 % (±5 % НКПР)
Октен С8Н16	MEMS-CH I\|6-33,3T	от 0 до 0,3 % (от 0 до 33,3 % НКПР)	±0,027 % (±3 % НКПР)
2-метилбутан (изопентан) РС5Н12	MEMS-i^^-SO	от 0 до 0,65 % (от 0 до 50 % НКПР)	±0,065 % (±5 % НКПР)
Метантиол (метил-меркаптан) СНзБН	MEMS-C^SH-50	от 0 до 2,05 % (от 0 до 50 % НКПР)	±0,21 % (±5 % НКПР)
Этантиол (этилмер-каптан) С2Н5SH	MEMS^ftSH^O	от 0 до 1,4 % (от 0 до 50 % НКПР)	±0,14 % (±5 % НКПР)
Ацетонитрил С2НзN	MEMS-C2^N-50	от 0 до 1,5 % (от 0 до 50 % НКПР)	±0,15 % (±5 % НКПР)
2,3-дитиабутан (диметилдисульфид) С2Н6S2	MEMS-С2Н6S2-50	от 0 до 0,55 % (от 0 до 50 % НКПР)	±0,055 % (±5 % НКПР)
Бензин⁵⁾⁶⁾	mems-hm^o	от 0 до 50 % НКПР	±5 % НКПР
Дизельное топ-ливо⁵⁾⁷⁾	MEMS-ПНД-50	от 0 до 50 % НКПР	±5 % НКПР
Керосин⁵⁾⁸⁾	MEMS-nHK-5O	от 0 до 50 % НКПР	±5 % НКПР
Уайт-спирит⁵⁾⁹⁾	MEMS-nHy-5O	от 0 до 50 % НКПР	±5 % НКПР

Определяемый ком-понент¹⁾	Модификация сенсора	Диапазон и поддиапазоны измерений кон-центрации²⁾ определяемого компонента³)		Пределы допускаемой основной абсолютной погрешности
Сумма углеводородов CxHy(повероч-ный компонент метан)	MEMS - CxHyCH4- 100	от 0 до 4,4 % (от 0 до 100 % НКПР)		±0,22 % (±5 % НКПР)
	MEMS - CxHyCH4- 50	от 0 до 2,2 % (от 0 до 50 % НКПР)		±0,22 % (±5 % НКПР)
	MEMS - CxHyCH4- 3000	от 0 до 3000 мг/м³	от 0 до 500 мг/м³ включ.	±50 мг/м³
			св. 500 до 3000 мг/м³	± (0,152-X - 15,6) мг/м³
Сумма углеводородов CxHy (Углеводороды алифатические предельные C2-C10) (поверочный компонент пропан)	MEMS - СхНуСзН8- 100	от 0 до 1,7 % (от 0 до 100 % НКПР)		±0,085 % (±5 % НКПР)
	MEMS - СхНуСзН8- 50	от 0 до 0,85 % (от 0 до 50 % НКПР)		±0,085 % (±5 % НКПР)
	MEMS - СхНуСзН8- 3000	от 0 до 3000 мг/м³	от 0 до 500 мг/м³ включ.	±50 мг/м³
			св. 500 до 3000 мг/м³	± (0,152-X - 15,6) мг/м³
¹⁾ Газоанализаторы могут применяться для измерения других определяемых компонентов, указанных в руководстве по эксплуатации при наличии аттестованных методик (методов) измерений (МИ) в соответствии с ГОСТ Р 8.563-2009. Поверочный компонент для горючих газов - метан или пропан, в зависимости от модификации сенсора. Коэффициент пересчета указывается в паспорте на прибор. ²⁾ - Диапазон показаний для горючих газов соответствует диапазону от 0 до 100 % НКПР или диапазону измерений в зависимости от заказа. - Результаты измерений концентрации определяемого компонента могут быть представлены в единицах массовой концентрации (мг/м³), в объемных долях (%) и % нижнего концентрационного предела распространения пламени (%, НКПР). ³⁾ - Значения НКПР для горючих газов и паров в соответствии с ГОСТ 31610.20-1-2020. ⁴⁾ - Пары нефтепродуктов являются смесью углеводородов, поэтому калибруются по конкретной марке топлива, с указанием марки в паспорте на прибор. ⁵⁾ - Пары бензина по ГОСТ 1012-2013, ГОСТ Р 51866-2002. ⁶⁾ - Пары дизельного топлива по ГОСТ 305-2013, ГОСТ 32511-2013, ГОСТ 52368-2005. ⁷⁾ - Пары керосина по ТУ 38.401-58-8-90, ОСТ 38 01408-86. ⁸⁾ - Уайт-спирит по ГОСТ Р 52368-2005. X - Содержание определяемого компонента в поверочной газовой смеси, млн^-1 или мг/м³.

Таблица 6.1 - Основные метрологические характеристики газоанализаторов для определения токсичных газов с полупроводниковым сенсором (MEMS)

Определяемый компонент	Модификация сенсора	Диапазон и поддиапазоны измерений концентрации¹⁾определяемого компонента	Пределы допускаемой основной абсолютной погрешности
Сероводород H2S	MEMS-H2S-7,1T	от 0 до 7,1 млн^-1(от 0 до 10 мг/м³)	±0,5 млн^-1
Сероводород H2S	MEMS-H2S-100	от 0 до 100 млн^-1(от 0 до 142 мг/м³)	±(0,bX) млн^-1
¹⁾ - Результаты измерений концентрации определяемого компонента могут быть представлены в единицах массовой концентрации (мг/м³), в объемных долях (млн^-1). X - Содержание определяемого компонента в поверочной газовой смеси, млн^-1или мг/м³.

Таблица 7 - Прочие метрологические характеристики

Наименование характеристики	Значение
Время установления показаний Т0,9, с, не более¹⁾
- для оптического инфракрасного сенсора	15
- для термокаталитического сенсора	10
- для электрохимического сенсора	15
- для фотоионизационного сенсора	15
- для полупроводникового сенсора	20
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от - 55 °С до +15 °С включ. и св. +25 °С до + 65 °С на
каждые 10 °С, в долях от предела допускаемой основной погрешности	±0,25
¹⁾ - без учета установленных защитных фильтров, а также, для фотоионизационного
сенсора, периодичности измерений концентрации (периодичность определяется при заказе
и может быть изменена пользователем).

Таблица 8 - Основные технические характеристики

Наименование характеристики	Значение
Напряжение питания от сменной батареи, В
- AVIS X1	3,6
Напряжение питания от аккумуляторных батарей, В
- AVIS X1 Pro, AVIS X4, AVIS X4 Pro, AVIS X5 Pro	3,7
Габаритные размеры (ширина ^x длина ^x высота - Ш^ХД^ХВ), мм, не более:
- AVIS X1	52Х112Х47
- AVIS X1 Pro	60Х112Х47
- AVIS X4	62Х120Х50
- AVIS X4 Pro	65Х135Х50
- AVIS X5 Pro	80x155x60
Масса, кг, не более:
- AVIS X1	0,12
- AVIS X1 Pro	0,15
- AVIS X4	0,18
- AVIS X4 Pro	0,22
- AVIS X5 Pro	0,25

Окончание таблицы 8

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность (без конденсации влаги), %, не более - атмосферное давление, кПа	от -40 до +60 от -55 до +65 (опция) 98 от 80 до 120
Средний срок службы¹^ лет, не менее	21
Средняя наработка до отказа, ч, не менее	40000
Маркировка взрывозащиты²⁾: - AVIS X1 - AVIS X1 Pro, AVIS X4, AVIS X4 Pro, AVIS X5 Pro	PO Ex ia I Ma X / 0Ex ia IIC T4 Ga X PO Ex da ia I Ma X / 0Ex da ia IIC T4 Ga X PO Ex ia I Ma X / 0Ex ia IIC T4 Ga X 0Ex ia IIC T4 Ga X
¹⁾ - Без учета срока службы чувствительного элемента (сенсора); ²⁾ - В зависимости от применяемого сенсора.

Знак утверждения типа

наносится на маркировочную табличку фотохимпечатным методом, а также на титульный лист паспорта типографским методом.

Комплектность средства измерений

Таблица 9 - Комплектность средства измерений

Наименование	Обозначение	Количество
Газоанализатор портативный AVIS	в соответствии с заказом	1 шт.
Руководство по эксплуатации - AVIS X1	РУСГ.413412.001РЭ
- AVIS X1 Pro	РУСГ.413412.003РЭ	1 экз.
- AVIS X4	РУСГ.413412.002РЭ	1 экз.
- AVIS X4 Pro	РУСГ.413412.004РЭ
- AVIS X5 Pro	РУСГ.413412.005РЭ
Паспорт - AVIS X1	РУСГ.413412.001 ПС
- AVIS X1 Pro	РУСГ.413412.003 ПС	1 экз.
- AVIS X4	РУСГ.413412.002 ПС	1 экз.
- AVIS X4 Pro	РУСГ.413412.004 ПС
- AVIS X5 Pro	РУСГ.413412.005 ПС

Сведения о методиках (методах) измерений

приведены в разделе 2 «Назначение и функции» документов «РУСГ.413412.001РЭ Газоанализаторы портативные AVIS X1. Руководство по эксплуатации», «РУСГ.413412.002РЭ Газоанализаторы портативные AVIS X4. Руководство по эксплуатации», «РУСГ.413412.003РЭ Газоанализаторы портативные AVIS X1 Pro. Руководство по эксплуатации», «РУСГ.413412.004РЭ Газоанализаторы портативные AVIS X4 Pro. Руководство по эксплуатации», «РУСГ.413412.005РЭ Газоанализаторы портативные AVIS X5 Pro. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ Р 52350.29.1-2010 Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов

ГОСТ IEC 60079-29-1-2013 Газоанализаторы. Требования к эксплуатационным характеристикам газоанализаторов горючих газов

ГОСТ 24032-80 Приборы шахтные газоаналитические. Общие технические требования. Методы испытаний

Приказ Ростехнадзора от 2 декабря 2020 г. № 506 «Об утверждении Федеральных норм и правил в области промышленной безопасности «Инструкция по аэрологической безопасности угольных шахт»

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 4.43)

ТУ 26.51.53-003-24060426-2022 Газоанализаторы портативные AVIS. Технические условия

Правообладатель

Общество с ограниченной ответственностью «Миракс»

(ООО «Миракс»)

ИНН 5920040229

Юридический адрес: 617763, Россия, Пермский край, г.о. Чайковский, г. Чайковский, ул. Вокзальная, д. 7

Телефон (факс): +7 (3422) 598855

Web-сайт: www.mirax-safety.com

E-mail: info@mirax-safety.com

Изготовитель

Общество с ограниченной ответственностью «Миракс»

(ООО «Миракс»)

ИНН 5920040229

Юридический адрес: 617763, Россия, Пермский край, г.о. Чайковский, г. Чайковский, ул. Вокзальная, д. 7

Адрес места осуществления деятельности: 117105, г. Москва, Нагорный пр-д, д. 7, стр. 5 Телефон (факс): +7 (3422) 598855

Web-сайт: www.mirax-safety.com

E-mail: info@mirax-safety.com

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»

(ООО «ПРОММАШ ТЕСТ Метрология»)

Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. I, ком. 28

Телефон: +7 (495) 108 69 50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314164

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

16 декабря лг 2771

от «____» _________ 2025 г. №____

Лист № 1 Регистрационный № 39305-08 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы поверки средств измерений массы АРМП-МЕРА-D Назначение средства измерений

Системы поверки средств измерений массы АРМП-МЕРА-D (далее АРМП-МЕРА-D) предназначены для проведения поверки, калибровки и испытаний весов неавтоматического действия среднего класса точности (далее СИ), соответствующих требованиям ГОСТ Р 53228, ГОСТ OIML R-76-1, ГОСТ 29329 или выполненных по технической документации предприятия изготовителя, а также для учета, документирования, архивирования результатов поверки и протоколов поверки, учета поверительных клейм.

Описание средства измерений

АРМП-МЕРА-D представляет собой автоматизированную систему, состоящую из следующих функциональных узлов:

- аппаратно-программного комплекса (АПК) «АРМ-Испытатель»;
- аппаратно-программного комплекса (АПК) «АРМ-ЦСМ»;
- системного сервера.

Принцип действия АПК «АРМ-Испытатель» основан на взаимодействии оператора с поверяемыми весами, эталонами массы и компьютером, с установленным программным обеспечением «АРМ-Испытатель».

Допуск к работе с программным обеспечением АПК «АРМ-Испытатель» и идентификация оператора производится с помощью электронного ключа идентификации со специальным кодом доступа.

Программное обеспечение АПК «АРМ-Испытатель» реализует алгоритм поверки в соответствии с требованиями ГОСТ 8.453, Приложения Н ГОСТ 53228, приложения ДА ГОСТ OIML R-76-1 или методик поверки на поверяемые весы и (или) МИ 3321-2011. По командам программного обеспечения АПК «АРМ-Испытатель», отображаемым на экране компьютера, оператором производится нагружение и разгружение грузоприемного устройства поверяемых весов гирями. Масса устанавливаемых гирь и очередность установки задается программным обеспечением в соответствии с требованиями нормативной документации на поверяемые весы.

Электронные весы измеряют в реальном режиме времени массу гирь установленных, на грузоприемное устройство оператором, и передают измерительную информацию посредствам цифрового интерфейса связи (RS-232 или др.) или цифрового пользовательского интерфейса (например, считывание сканером информации с этикеток в весах с печатью штрих кода и т.п.) измерительную информацию на управляющий компьютер АПК «АРМ-Испытатель».

АПК «АРМ-Испытатель» регистрирует метрологические характеристики весов, контролирует действия оператора в процессе проведения измерений, выполняет обработку результатов измерений с целью установления соответствия метрологических характеристик испытуемого СИ требованиям нормативной документации на поверяемые весы и формирует протокол испытаний.

«АРМ-Испытатель» осуществляет обмен данными с системным сервером с целью передачи протоколов испытаний (калибровки, поверки), идентификационных данных оператора и АПК «АРМ-Испытатель».

Конструктивно АПК «АРМ-Испытатель» состоит из:

- эталонных средств измерений - гирь и наборов гирь 4 разряда;
- поверяемых весов;
- компьютера с установленным программным обеспечением «АРМ-Испытатель»;
- электронного ключа идентификации;
- связующих компонент - кабелей связи.

Для контроля условий поверки АПК «АРМ-Испытатель» может быть оснащен измерителями температуры и влажности утвержденных типов.

Принцип действия АПК «АРМ-ЦСМ» основан на взаимодействии поверителя с компьютером, предоставляющим поверителю информацию, сформированную системным сервером, достаточную для проведения экспертизы и оформления результатов поверки, в соответствии с требованиями действующих нормативов.

Допуск к работе с АПК «АРМ-ЦСМ» и идентификация поверителя производится с помощью электронного ключа идентификации или электронного ключа идентификации, логина и пароля.

По командам поверителя на экране компьютера автоматически отображается протокол испытаний, полученный от системного сервера, и автоматически формирует свидетельство о поверке или извещение о непригодности весов в зависимости от результата экспертизы, которые могут быть распечатаны.

Результаты поверки, включая протокол поверки, по команде поверителя автоматически направляются на сервер для архивирования.

АПК «АРМ-ЦСМ» конструктивно состоит из:

- компьютера с установленным программным обеспечением;
- электронного ключа идентификации;
- принтера.

Системный сервер осуществляет взаимодействие АПК «АРМ-Испытатель»

и АПК «АРМ-ЦСМ», а также:

- проводит проверку целостности получаемых файлов;
- проверяет наличие регистрации электронных ключей идентификации поверителя и оператора, соответствие логина и пароля поверителя;
- архивирует протоколы и результаты поверки;
- проверяет действительность сроков поверки «АРМ-Испытатель»;
- проводит идентификацию поверительных клейм в виде наклеек;
- формирует график поверки СИ;
- автоматически присваивает номер протокола поверки;

-автоматически присваивает номер свидетельства о поверке или номер извещения о непригодности к применению в зависимости от результатов поверки.

Системный сервер конструктивно состоит из компьютера с установленным программным обеспечением.

Системы поверки средств измерений массы АРМП-МЕРА-D выпускаются в двух модификациях и имеют обозначения:

АРМП-МЕРА-D-M - система, в которой аппаратно-программные комплексы «АРМ-Испытатель», «АРМ-ЦСМ» и системный сервер конструктивно выполнены на одном компьютере;

АРМП-МЕРА-D-D - система, в которой аппаратно-программные комплексы «АРМ-Испытатель» и «АРМ-ЦСМ» конструктивно выполнены на разных компьютерах и взаимодействуют через удаленный системный сервер.

Знак поверки наносится на свидетельство о поверке средств измерений или в эксплуатационную документацию.

Рисунок 1 - Общий вид АПК «АРМ-Испытатель» системы АРМП-МЕРА-D

Программное обеспечение

Программное обеспечение «АРМП-МЕРА-D» (далее ПО) является автономным, разделение на метрологически значимую и не значимую части осуществлено на уровне файловой системы.

Метрологически значимая часть ПО «АРМ-Испытатель» представлена четырьмя исполняемыми файлами:

- файл оболочки - ARM_ISP_Shell.exe;
- программа обновлений ПО - ARM_ISP_Load_Update.exe;
- два файла OTK.exe, осуществляющие взаимодействия с измерительным оборудованием, версий Mail и Commercial соответственно.

Метрологически значимая часть ПО «АРМ-ЦСМ» представлена файлом ProtWork.dll, реализующим функции просмотра и печати протокола поверки.

Метрологически значимая часть ПО «Системный сервер» представлена файлом csmreadxml.php.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Идентификационным признаком ПО служит номер версии метрологически значимой части ПО и ее контрольная сумма. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Наименование ПО	-
Идентификационное наименование ПО	АПК «АРМ-Испытатель»
Номер версии (идентификационный номер) ПО	1.0.1.0.12

Идентификационные данные (признаки)	Значение
Цифровой идентификатор ПО	arm_isp_shell\arm_isp_shell.exe: 2f38c24c5a4b2624a9c31a5030a54ff0 arm_isp_load_update\arm_isp_load_up-date.exe: 3883406a739914a8f2db93ec9e5360be arm_isp_mail\otk.exe: eed413fd9b69b51d291b815c28652a54 arm_isp_commercial\otk.exe: 9bba8ff422f0a34c499a942ff96400ee
Идентификационное наименование ПО	АПК «АРМ-ЦСМ»
Номер версии (идентификационный номер) ПО	1.0
Цифровой идентификатор ПО	protwork.dll: 358360c743d0c1bd9aace2bdbd60227f
Идентификационное наименование ПО	Системный сервер
Номер версии (идентификационный номер) ПО	1.0.0
Цифровой идентификатор ПО	classes/csmreadxml.php: a9437985b37e81c910dcbe26b882d876

Метрологические и технические характеристики АПК «АРМ-Испытатель»

Метрологические и технические характеристики приведены в таблице 2.

Таблица 2 - Метрологические и технические характеристики

№ п.п.	Наименование характеристики	Значение характеристики
1	Класс точности поверяемых весов по ГОСТ Р 53228, ГОСТ 29329, ГОСТ OIML R 76-1	Средний
2	Максимальная нагрузка поверяемых весов, кг, не более	600
3	Минимальная нагрузка поверяемых весов, г, не менее	5
4	Длина линии связи между весами и АПК «АРМ-Испытатель» в зависимости от вида интерфейса, м	от 3 до 100
5	Рабочие условия эксплуатации: - диапазон рабочих температур, °С - относительная влажность воздуха при температуре 25 °С, %	от + 10 до + 35 не более 80
6	Параметры электрического питания: напряжение, В частота, Гц	от 207 до 253 от 49 до 51
7	Вероятность безотказной работы за 1000 ч	0,92

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом.

Лист № 5 Всего листов 6 Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначе ние	Количество
АРМП-МЕРА-D
ПЭВМ АПК «АРМ-Испытатель»		*
Носитель программного обеспечения АПК «АРМ-Испытатель»		1
Электронный ключ идентификации		*
Гири, наборы гирь		Гири, наборы гирь определяются типом поверяемых весов
Кабель связи весов с компьютером		*
Сканер		*
ПЭВМ АПК «АРМ-ЦСМ»		*
Руководство по эксплуатации АПК «АРМ-Испытатель»		1
Носитель программного обеспечения АПК «АРМ-ЦСМ»		1
Электронный ключ идентификации		*
Руководство по эксплуатации АПК «АРМ-ЦСМ»		1
Системный сервер		1

* количество комплектов определяется при заказе

Сведения о методиках (методах) измерений приведены в эксплуатационном документе. Нормативные и технические документы, устанавливающие требования к системам поверки средств измерений массы АРМП-МЕРА-D

МИ 3321-2011 «Весы неавтоматического действия с максимальной нагрузкой не более 600 кг. Автоматизированное рабочее место поверителя АРМП и Система поверки средств измерений массы «АРМП-МЕРА-D». Методика поверки»

ТУ 4381-003-49290937-2008 Системы поверки средств измерений массы

АРМП-МЕРА-D

Изготовитель

Общество с ограниченной ответственностью «Мера-ТСП»

(ООО «Мера-ТСП»)

ИНН 7733081596

Юридический адрес: 115419, г. Москва, вн. тер.г. муниципальный округ Донской, пр-д 2-й Рощинский, д.8, стр.3

Телефон (факс): +7 (495) 411-99-28

Web-сайт: https://www.mera-device.ru

E-mail: info@mera-device.ru

Испытательный центр

ГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве»

(ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, 31

Телефон/факс: +7 (499) 129-19-11 /+7 (499) 124-99-96

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Аттестат аккредитации ГЦИ СИ ФГУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа № 30010-10 от 15.03.2010 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__ » яякяЯря 2025 г. № ^{277 1}

Лист № 1 Регистрационный № 46361-11 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители концентрации глюкозы в крови портативные с полоской электрохимической однократного применения ПКГ-03 «Сателлит Экспресс», ПКГ-03 «Сателлит Экспресс Мини»

Назначение средства измерений

Измерители концентрации глюкозы в крови портативные с полоской электрохимической однократного применения ПКГ-03 «Сателлит Экспресс», ПКГ-03 «Сателлит Экспресс Мини» (далее по тексту - глюкометры) предназначены для измерения концентрации глюкозы в капиллярной крови глюкозооксидазным методом.

Описание средства измерений

Принцип действия глюкометров основан на измерении потенциала электрического тока, вызванного реакцией глюкозы в образце крови с ферментом глюкозооксидазы при измерении концентрации глюкозы. Измеренный потенциал электрического тока пропорционален концентрации глюкозы в анализируемой пробе крови. Результат измерения обрабатывается микропроцессорным устройством и отображается на экране встроенного жидкокристаллического дисплея в единицах ммоль/л с учетом номера серии полосок. Номер серии полосок вводится в память прибора с помощью кодовой полоски, входящей в комплект поставки полосок.

Глюкометры выпускаются в двух модификациях ПКГ-03 «Сателлит Экспресс» и ПКГ-03 «Саттелит Экспресс Мини». Глюкометры ПКГ-03 «Сателлит Экспресс» имеют две клавиши управления. В памяти глюкометров ПКГ-03 «Сателлит Экспресс» может храниться до 60 результатов измерений концентрации глюкозы в крови с датой и временем проведения анализа.

Контроль работоспособности глюкометров проводится при помощи контрольной полоски или комплекта контрольных растворов, полученные результаты анализа должны находится в пределах значений, указанных в эксплуатационной документации.

Общий внешний вид глюкометров показан на рисунках 1а и 1б.

Схемы пломбировки от несанкционированного доступа и маркировки представлены на рисунке 2.

Рисунок 1а - Общий вид глюкометра ПКГ-03 «Сателлит Экспресс»

Рисунок 1б - Общий вид глюкометра ПКГ-03 «Сателлит Экспресс Мини»

Рисунок 2 - Схемы пломбировки от несанкционированного доступа и маркировки

Глюкометры имеют неразъемный корпус, исключающий несанкционированный доступ к их настройкам и метрологически значимой части программного обеспечения.

Знак поверки наносится на свидетельство о поверке.

Программное обеспечение

В глюкометрах используются встроенное программное обеспечение, которое устанавливается заводом-изготовителем непосредственно в ПЗУ глюкометра. Интерфейсы связи - отсутствуют.

Программное обеспечение предназначено для управления глюкометром, контроллером внутренних механизмов и измерительных устройств и его настроек, а также для обеспечения функционирования интерфейса, обработки информации, полученной от измерительных устройств в процессе проведения измерений, хранения результатов измерений.

Идентификационные данные (признаки) метрологически значимой части программного обеспечения глюкометров ПКГ-03 «Сателлит Экспресс», указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения глюкометров

ПКГ-03 «Сателлит Экспресс»_______________________________________________________

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Satellit4
Номер версии (идентификационный номер) ПО	Al4
Цифровой идентификатор ПО	CF9F0462

Идентификационные данные (признаки) метрологически значимой части программного обеспечения глюкометров ПКГ-03 «Сателлит Экспресс Мини», указаны в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения глюкометров

ПКГ-03 «Сателлит Экспресс Мини»_______________________________________________

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Satellit4
Номер версии (идентификационный номер) ПО	Al4
Цифровой идентификатор ПО	72С5338С

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077 - 2014.

Метрологические и технические характеристики приведены в таблицах 3 и 4.

Таблица 3 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений концентрации глюкозы в крови, ммоль/л	от 0,6 до 35,0
Пределы допускаемой абсолютной случайной составляющей погрешности измерения концентрации глюкозы в крови в диапазоне от 0,6 до 5,55 включ. ммоль/л, ммоль/л	±0,83
Пределы допускаемой относительной случайной составляющей погрешности измерения концентрации глюкозы в диапазоне св. 5,55 до 35,0 ммоль/л, %	±15

Таблица 4 - Основные технические характеристики

Наименование характеристики	Значение
Параметры электропитание: - тип элемента питания	CR2032
- количество элементов, шт.	1
- напряжение, В	3
Габаритные размеры (ДхШ*В), мм, не более ПКГ-03 «Сателлит Экспресс»	100x55x20
ПКГ-03 «Сателлит Экспресс Мини»	60x55x16
Масса (без упаковки), г, не более ПКГ-03 «Сателлит Экспресс»	60
ПКГ-03 «Сателлит Экспресс Мини»	35
Габаритные размеры полоски, мм, не более	42,0x6,2x0,7
Масса полоски, г, не более	0,2
Условия эксплуатации: - температура окружающего воздуха, °С	от +18 до +35
- относительная влажность воздуха, %, не более	85
Средний срок службы, лет	5
Объем пробы, мкл, не более	1
Исследуемый материал	капиллярная кровь
Память, измерений (для ПКГ-03 «Сателлит Экспресс»)	60

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на алюминиевую паспортную табличку глюкометра методом металлографии.

Комплектность средства измерений приведена в таблице 5.

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Кол-во, шт.
Прибор «Сателлит Экспресс» («Сателлит Экспресс Мини»)	ЭЛТА.03.00.00-01 (ЭЛТА.03.00.00-10)	1
Полоска «Сателлит Экспресс»	ЭЛТА.00.10.00	25
Полоска кодовая	ЭЛТА.00.11.00	1
Этикетка полосок	ЭЛТА.00.10.00 ЭТ	1
Коробка полосок	ЭЛТА.01.10.00	1
Футляр текстильный^	ЭЛТА.02.02.00	1
Коробка прибора	ЭЛТА.01.11.00	1
Паспорт	ЭЛТА.03.00.00 ПС	1
Руководство по эксплуатации	ЭЛТА.03.00.00 РЭ	1
Ручка для скарификатора (ланцета, прокалывателя) ¹⁾	АЛ00.00.00.000 или аналогичный	1
Скарификатор однократного применения	EZ-Lets или аналогичный	25/50/100
Полоска контрольная	ЭЛТА.00.12.00	1
Список региональных центров	ЭЛТА.03.00.00 СРЦ	1
Комплект контрольных растворов ¹⁾	ЭЛТА.00.14.00	1
¹⁾ может поставляться по отдельному заказу.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к измерителям концентрации глюкозы в крови портативным с полоской электрохимической однократного применения ПКГ-03 «Сателлит Экспресс», ПКГ-03 «Сателлит Экспресс Мини»

ГОСТ Р 50444-92 Приборы, аппараты и оборудование медицинское. Общие технические условия

ГОСТ Р ИСО 15197-2015 Тест-системы для диагностики in vitro. Требования к системам мониторинга глюкозы в крови для самоконтроля при лечении сахарного диабета

Р 50.2.092-2013 «Государственная система обеспечения единства измерений. Глюкометры портативные. Методика поверки»

ТУ 9443-004-78939528-2009 Измерители концентрации глюкозы в крови портативные с полоской электрохимической однократного применения ПКГ-03 «Сателлит Экспресс», ПКГ-03 «Сателлит Экспресс Мини». Технические условия

Изготовитель

Общество с ограниченной ответственностью «Компания «ЭЛТА»

(ООО «Компания «ЭЛТА»)

ИНН 7735514157 Юридический адрес: 124460, г. Москва, вн. тер. г. муниципальный округ Силино,

г. Зеленоград, ул. Конструктора Лукина, д. 28А

Телефон (факс): 8 (499) 193-06-05

Web-сайт: www.eltaltd.ru

E-mail: mail@eltaltd.ru

Испытательный центр

ГЦИ СИ ФГУ «Ростест-Москва»

Адрес: 117418 г. Москва, Нахимовский проспект, д. 31

Телефон (факс): 8 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

В части вносимых изменений

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт оптико-физических измерений» ФГУП «ВНИИОФИ»

Адрес: 119361 г. Москва, ул. Озёрная, д. 46

Телефон: 8 (495) 437-56-33; факс 8 (495) 437-31-47

Web-сайт: www.vniiofi.ru

E-mail: vniiofi@vniiofi.ru

Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний средств измерений в целях утверждения типа № 30003-14 от 23.06.2014 г.

- Газоанализаторы с определяемыми компонентами, не приведенными в таблице,

но указанными в Руководстве по эксплуатации, могут применяться в качестве индикаторов для предварительной оценки содержания компонентов.

Газоанализаторы могут применяться для измерения концентрации других

⁴

определяемых компонентов, указанных в руководстве по эксплуатации, при наличии аттестованных методик (методов) измерений (МИ) в соответствии с ГОСТ Р 8.563-2009.

⁵

Поверочный компонент для горючих газов - метан или пропан, в зависимости от модификации сенсора. Коэффициент пересчета указывается в паспорте на прибор.

⁶

- Результаты измерений концентрации определяемого компонента могут быть представлены в объемных долях (%, млн^-1).

X - Содержание определяемого компонента в поверочной газовой смеси, % (млн^-1).

Техническая поддержка

2520 Kb

Файлов: 3 шт.

ЗАГРУЗИТЬ ПРИКАЗ

Текст приказа Росстандарта № 2771 от 16.12.2025

Ссылки на другие приказы Росстандарта

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

2520 Kb

Файлов: 3 шт.

ЗАГРУЗИТЬ ПРИКАЗ

Текст приказа Росстандарта № 2771 от 16.12.2025

Текст приказа Росстандарта № 2771 от 16.12.2025

Ссылки на другие приказы Росстандарта

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель
