ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Уровнемеры ВК1700

Уровнемеры ВК1700 предназначены для автоматического дистанционного непрерывного измерения уровня жидкости в технологическом аппарате.

Принцип действия уровнемеров заключается в измерении времени прохождения ультразвуковой волны в металлическом стержне расстояния от пьезорезонансного преобразователя до поплавка. Уровнемеры состоят из преобразователя первичного и преобразователя вторичного.

Уровнемеры осуществляют непрерывное измерение уровня жидкости, имеют цифровую индикацию, преобразуют значение уровня в стандартный токовый сигнал от 0 до 5 мА, от 0 до 20 мА, от 4 до 20 мА, а также осуществляет передачу информации об измеряемых и контролируемых уровнях по интерфейсу RS-485 на верхний уровень обработки.

Уровнемеры изготавливается в пяти исполнениях: одноканальный, двухуровневый (межфазовый), двухканальный, четырехканальный и восьмиканальный.

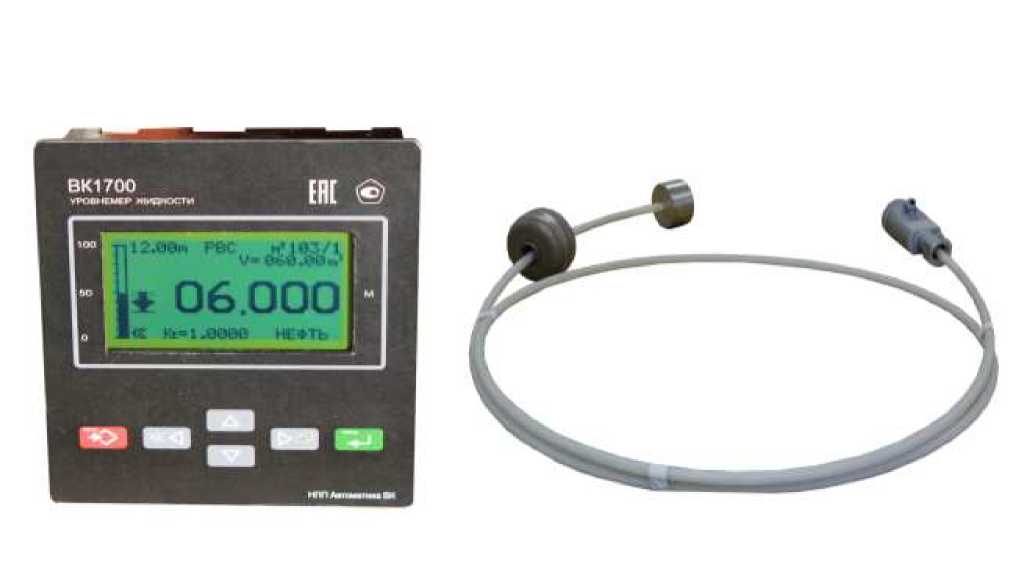

Общий вид уровнемеров представлен на рисунке 1.

Рисунок 1 - Общий вид уровнемеров ВК1700

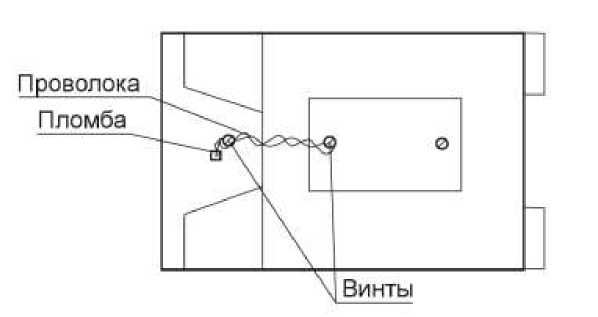

На рисунке 2 указано место пломбировки на корпусе вторичного преобразователя при креплении на DIN-рейку.

Рисунок 2 - Схема пломбировки вторичного преобразователя при креплении на DIN-рейку.

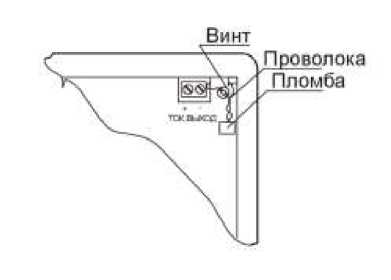

На рисунке 3 указано место пломбировки на корпусе вторичного преобразователя при креплении в щит.

Рисунок 3 - Схема пломбировки вторичного преобразователя при креплении в щит.

Используемое в уровнемерах программное обеспечение является встроенным. Программное обеспечение проводит ряд проверок после включения питания, а также осуществляет циклическую проверку целостности конфигурационных данных во время работы уровнемера. Программное обеспечение уровнемера содержит в себе калибровочный файл с данным заводской калибровки. Данный калибровочный файл не может быть модифицирован или загружен через какой-либо интерфейс на уровне пользователя.

Идентификационные данные программного обеспечения уровнемеров ВК1700 приведены в таблице 1.

Таблица 1

Уровень защиты ПО от непреднамеренных и преднамеренных изменений: соответствует уровню «низкий» по Р 50.2.077-2014.

Таблица 2 - Основные метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на корпус уровнемеров ВК1700 методом наклейки и на титульные листы паспорта и руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП 0744-7-2018 «ГСИ. Уровнемеры ВК1700. Методика поверки», утвержденному ФГУП «ВНИИР» 15.03.2018 г.

Основные средства поверки:

- рабочий эталон единицы уровня жидкости 2 разряда в диапазоне значений от 0 до 17 м по ГОСТ 8.477-82.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке уровнемера и в паспорт уровнемера.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости

ТУ 4214-007-48875334-2004 Уровнемеры ВК1700. Технические условия

Общество с ограниченной ответственность «Научно-производственное предприятие «Автоматика-ВК» (ООО «НПП «Автоматика-ВК»)

ИНН 0276048271

Адрес: 450059, г. Уфа, ул. Новосибирская, д.2, корп.2 Тел./факс: +7(3472) 32-50-59/(3472) 566-481 E-mail: avtomatikavk@mail.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: Республика Татарстан, 420088, г. Казань, ул. 2-я Азинская, д. 7 «а»

Тел./факс: (843) 272-70-62 / 272-00-32

E-mail: office@vniir.org

Web-сайт: www.vniir.org

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

12 июля 2018 г.

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 64806 «Уровнемеры ВК1700» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО «НПП «Автоматика-ВК» от 22 марта 2018 г. № 322 и от 26 марта 2018 г. № 1187 п р и к а з ы в а ю:

• 1.  Внести изменения в описание типа на уровнемеры ВК1700, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 32063-16, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить в качестве документа на поверку МП 0744-7-2018 «ГСП. Уровнемеры ВК1700. Методика поверки», утвержденному ФГУП «ВНИИР» 15.03.2018 и распространить действие документа на уровнемеры ВК1700, находящиеся в эксплуатации.

• 3. Переоформить свидетельство об утверждении типа № 64806 «Уровнемеры ВК1700», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 32063-16, в связи с внесением изменений в методику поверки.
