Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

№ п/п	Наименование типа	Обозначение типа	Регистрационный номер в ФИФ	Изготовитель		Правообладатель		Заявитель
				Отменяемые сведения	Устанавливаемые сведения	Отменяемые сведения	Устанавливаемые сведения
1	2	3	4	5	6	7	8	9
1.	Счетчики электрической энергии трехфазные многофункциональные	ОЭС-3	93846-24	Акционерное общество «ОБЪЕДИНЕННЫЕ ЭНЕРГЕТИЧЕСКИЕ СИСТЕМЫ (АО «ОЭС») ИНН 7751303900 Юридический адрес: 108802, г. Москва, вн.тер.г. поселение Сосенское, ул. Николо- Хованская, д. 16, к. 1, кв. 109 Адрес места осуществления деятельности: 347927, Ростовская обл., г. Таганрог, Поляковское ш., д. 15к Телефон: +7 (495)	Акционерное общество «ОБЪЕДИНЕННЫЕ ЭНЕРГЕТИЧЕСКИЕ СИСТЕМЫ» (АО «ОЭС») ИНН 7751303900 Юридический адрес: 108802, г. Москва, вн.тер.г. Муниципальный Округ Коммунарка, ул. Николо-Хованская, д. 16, к. 1, кв. 108 Адрес места осуществления деятельности: 347927, Ростовская обл., г. Таганрог, Поляковское ш., д. 15к Телефон: +7 (495) 79055-41 E-mail:			Общество с ограниченной ответственностью «МИРТЕК» (ООО «МИРТЕК»), г. Ставрополь

				790-55-41 E-mail: office5@oes.energy Web-сайт: www.oes.energy	office5@oes.energy Web-сайт: www.oes.energy
2.	Счетчики электрической энергии однофазные многофункциональные	ОЭС-1	93845-24	Акционерное общество «ОБЪЕДИНЕННЫЕ ЭНЕРГЕТИЧЕСКИЕ СИСТЕМЫ (АО «ОЭС») ИНН 7751303900 Юридический адрес: 108802, г. Москва, вн.тер.г. п. Сосенское, ул. Николо-Хованская, д. 16, к. 1, кв. 108 Адрес места осуществления деятельности: 347927, Ростовская обл., г. Таганрог, Поляковское ш., д. 15к Телефон: +7 (495) 790-55-41 E-mail: office5@oes.energy Web -сайт: www.oes.energy	Акционерное общество «ОБЪЕДИНЕННЫЕ ЭНЕРГЕТИЧЕСКИЕ СИСТЕМЫ» (АО «ОЭС») ИНН 7751303900 Юридический адрес: 108802, г. Москва, вн.тер.г. Муниципальный Округ Коммунарка, ул. Николо-Хованская, д. 16, к. 1, кв. 108 Адрес места осуществления деятельности: 347927, Ростовская обл., г. Таганрог, Поляковское ш., д. 15к Телефон: +7 (495) 79055-41 E-mail: office5@oes.energy Web-сайт: www.oes.energy			Общество с ограниченной ответственностью «МИРТЕК» (ООО «МИРТЕК»), г. Ставрополь
3.	Барьеры искрозащиты	серии SIB	80485-20				Общество с ограниченной ответственностью «ПРОМ-ТЭК» (ООО «ПРОМ-ТЭК») ИНН 0278202401 Юридический адрес: 199106, г. Санкт-Петербург, вн.тер.г. муниципальный округ	Общество с ограниченной ответственностью «ПРОМ-ТЭК» (ООО «ПРОМ-ТЭК»), г. Санкт-Петербург

							Гавань, линия 26-ая В.О., д. 15, к. 2, литера А, помещ. 168-Н, офис 1
4.	Установки для поверки счетчиков электроэнергии	СКВТ-Д621 тип А2312	37155-16	Проектноконструкторское бюро локомотивного хозяйства - филиал открытого акционерного общества «Российские железные дороги» (ПКБ ЦТ ОАО «РЖД») ИНН 7708503727 Адрес: 105066, г. Москва, Ольховский переулок, д. 205 Тел.: +7 (499) 262-7362; Факс: +7 (499) 262-12-10 E-mail: mail@pkbct.ru	Проектно-конструкторско-технологическое бюро - филиал открытого акционерного общества «Российские железные дороги» (ПКТБ ОАО «РЖД») ИНН 7708503727 Юридический адрес: 107174, г. Москва, вн.тер.г. Муниципальный округ Басманный, ул. Новая Басманная, д. 2/1, стр.1 Тел.: +7 (499) 262-7362; Факс: +7 (499) 26212-10 E-mail: mail@pkbct.ru			Проектно-конструкторско-технологическое бюро -филиал открытого акционерного общества «Российские железные дороги» (ПКТБ ОАО «РЖД»), г. Москва

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «ни »   июня    2026 г. № ¹¹²⁹

Лист № 1 Регистрационный № 93846-24                                        Всего листов 16

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии трехфазные многофункциональные ОЭС-3

Назначение средства измерений

Счетчики электрической энергии трехфазные многофункциональные ОЭС-3 (далее -счетчики) предназначены для измерения активной и реактивной (или только активной) электрической энергии прямого и обратного (или только прямого) направления по дифференцированным во времени тарифам в трехфазных сетях переменного тока промышленной частоты.

Описание средства измерений

Принцип действия счетчиков основан на аналого-цифровом преобразовании сигналов тока и напряжения в показания электрической энергии.

Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе расположены печатные платы, клеммная колодка, измерительные элементы. Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым тоководам.

Счетчики могут применяться как автономно, так и в составе автоматизированных информационно-измерительных систем коммерческого учета (АИИС КУЭ) и технического учета электроэнергии, диспетчерского управления (АСДУ).

Счетчики имеют в своем составе измерительные элементы - датчики тока (шунты или трансформаторы тока, в зависимости от исполнения), микроконтроллер, энергонезависимую память данных, встроенные часы, позволяющие вести учет электрической энергии по тарифным зонам суток, выполненные по ГОСТ IEC 61038-2011, оптические испытательные выходные устройства по ГОСТ 31818.11-2012 для поверки, а также интерфейсы для подключения к системам автоматизированного учета потребленной электроэнергии. Счетчик может иметь в своем составе индикаторы наличия каждого из фазных напряжений «L1», «L2», «L3», индикатор наличия хотя бы одного из фазных напряжений «Сеть», одну или две кнопки для ручного переключения режимов индикации «Просмотр», оптический порт, выполненный по ГОСТ IEC 61107-2011.

В составе счетчиков, предназначенных для установки в щиток или на DIN-рейку, также присутствует жидкокристаллический индикатор (далее - ЖКИ). Количество десятичных знаков отсчетного устройства не менее 8. Разрешающая способность счетного механизма отсчетного устройства не более 0,01 кВт^ч.

В состав счетчиков могут входить дополнительные устройства: оптический порт (по ГОСТ IEC 61107-2011), отдельные гальванически развязанные от электрической сети дискретные выходы и отдельные гальванически развязанные от электрической сети дискретные входы.

Счетчики, в зависимости от исполнения, имеют не менее одного оптического испытательного выхода с параметрами по ГОСТ 31818.11-2012.

Диапазон значений постоянной счетчика по активной электрической энергии от 800 до 10000 имп/(кВт^ч). Диапазон значений постоянной счетчика по реактивной электрической энергии от 800 до 10000 имп/(квар^ч).

Степень защиты от пыли и влаги по ГОСТ 14254-2015 - IP51, IP54, IP64.

Счетчики, в зависимости от исполнения, могут иметь один или несколько интерфейсов удаленного доступа.

Структура обозначения возможных исполнений счетчика приведена ниже.

Структура условного обозначения

©__

ОЭС-3

ф Тип счетчика

(2) Тип корпуса

W32 - для установки на щиток, модификация 2

W37 - для установки на щиток, модификация 7

D37 - для установки на DIN-рейку, модификация 7

SP31 - для установки на опору ЛЭП, модификация 1

SP37 - для установки на опору ЛЭП, модификация 7 @ Модификация счетчика

(нет символа) - описание модификации не указывается

n, где n - символ, обозначающий модификацию счетчика © Класс точности

A1 - класс точности 1 по ГОСТ 31819.21

A0.5 - класс точности 0,5S по ГОСТ 31819.22

A1R0.5 - класс точности 1 по ГОСТ 31819.21 и класс точности 0,5 по реактивной энергии A1R1 - класс точности 1 по ГОСТ 31819.21 и класс точности 1 по ГОСТ 31819.23

A1R2 - класс точности 1 по ГОСТ 31819.21 класс точности 2 по ГОСТ 31819.23

A0.5R0.5 - класс точности 0,5S по ГОСТ 31819.22 и класс точности 0,5 по реактивной энергии

A0.5R1 - класс точности 0,5S по ГОСТ 31819.22 и класс точности 1 по ГОСТ 31819.23 A0.5R2 - класс точности 0,5S по ГОСТ 31819.22 и класс точности 2 по ГОСТ 31819.23 A0.2R0.5 - класс точности 0,2S по ГОСТ 31819.22 и класс точности 0,5 по реактивной энергии

A0.2R1 - класс точности 0,2S по ГОСТ 31819.22 и класс точности 1 по ГОСТ 31819.23

A0.2R2 - класс точности 0,2S по ГОСТ 31819.22 и класс точности 2 по ГОСТ 31819.23 @ Номинальное напряжение

57,7 - 57,7 В

220 - 220 В

230 - 230 В @ Номинальный (базовый) ток

1 - 1 А

5 - 5 А

10 - 10 А

© Максимальный ток 10А - 10 А

50А - 50 А

60А - 60 А

80А - 80 А

100А - 100 А

® Тип измерительных элементов

S - шунты

T - трансформаторы тока

N - наличие измерительного элемента в цепи нейтрали

® Основной интерфейс

CAN - интерфейс CAN

RS232 - интерфейс RS-232

RS485 - интерфейс RS-485

RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса PF/n - PLC-модем с FSK-модуляцией, где n - номер модификации модуля интерфейса PO/n - PLC-модем с OFDM-модуляцией, где n - номер модификации модуля интерфейса G/n - радиоинтерфейс GSM/GPRS, где n - номер модификации модуля интерфейса @) Дополнительные интерфейсы

CAN - интерфейс CAN

RS232 - интерфейс RS-232

RS485 - интерфейс RS-485

RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса PF/n - PLC-модем с FSK-модуляцией, где n - номер модификации модуля интерфейса PO/n - PLC-модем с OFDM-модуляцией, где n - номер модификации модуля интерфейса G/n - радиоинтерфейс GSM/GPRS, где n - номер модификации модуля интерфейса E/n - интерфейс Ethernet, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)

RFWF/n - радиоинтерфейс WiFi, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)

RFLT/n - радиоинтерфейс LTE, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)

MOD/n - универсальный интерфейс для подключения сменного модуля связи, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)

(Нет символа) - интерфейс отсутствует

@ Поддерживаемые протоколы передачи данных

(Нет символа) - протокол «МИРТЕК»

Pn, где n - номер модификации поддерживаемых протоколов обмена

@ Дополнительные функции

B - базовое исполнение

H - датчик магнитного поля

In - дискретный вход, где n - количество входов

K - реле управления нагрузкой в цепи тока

L - подсветка индикатора

M - измерение параметров качества электрической энергии

O - оптопорт

Qn - дискретный выход, где n - количество выходов

R - защита от выкручивания винтов кожуха

U - защита целостности корпуса

Vn - электронная пломба, где n - номер модификации электронных пломб

Y - защита от замены деталей корпуса

Z/n - резервный источник питания, где n - номер модификации источника питания (для модификации 1 номер допускается не указывать)

(Нет символа) - дополнительные функции отсутствуют

@ Количество направлений учёта электроэнергии

(Нет символа) - измерение электроэнергии в одном направлении (по модулю)

D - измерение электроэнергии в двух направлениях

@ Условия эксплуатации

(Нет символа) - температура окружающей среды от -40 до 70 °С

F - температура окружающей среды от -45 до 85 °С

Перечни номеров, обозначающих модификации счетчиков, поддерживаемых протоколов передачи данных, модулей интерфейсов и дополнительных функций, могут быть расширены производителем. Описание модификаций счетчиков, поддерживаемых протоколов передачи данных, модулей интерфейсов и дополнительных функций приведено в эксплуатационной документации и на сайте производителя. Дополнительные номера модификации счетчиков не влияет на функциональные и метрологические характеристики. Дополнительные номера поддерживаемых протоколов передачи данных, модификаций модулей интерфейсов и дополнительных функций могут быть введены только для функциональности, не влияющей на метрологические характеристики счетчика.

В счетчиках в корпусах SP31, SP37 для считывания информации используется дистанционное индикаторное устройство. При этом один из интерфейсов данных счетчиков используется в качестве канала связи с дистанционным индикаторным устройством.

Счетчики, у которых в условном обозначении присутствует символ «В», оснащены:

• - датчиком магнитного поля;

• - реле управления нагрузкой в цепи тока, для счетчиков непосредственного включения;

• - подсветкой индикатора, кроме счетчиков в корпусных исполнениях для установки на опору ЛЭП;

• - измерением параметров качества электрической энергии;

• - оптопортом;

• - электронными пломбами на корпусе, крышке зажимов и сменном модуле связи.

Счетчики, у которых в условном обозначении присутствует символы «В» или «K», оснащены встроенным контактором и дополнительно позволяют:

• -  организовать отпуск потребителю предварительно оплаченного количества электроэнергии (с отключением нагрузки при его превышении и подключением нагрузки после внесения оплаты);

• - отключать нагрузку при превышении потребляемой мощности выше установленных лимитов;

• - подключать нагрузку при уменьшении потребляемой мощности ниже установленных лимитов.

Коммутация встроенного контактора при подключении нагрузки происходит после подачи соответствующей команды по интерфейсу и нажатии на кнопку, расположенную на лицевой панели счетчика (по умолчанию), или только после подачи команды по интерфейсу (опционально).

Зажимы для подсоединения счетчиков к сети, интерфейсов, дискретных входов и выходов закрываются пластмассовой крышкой.

Счетчики, у которых в условном обозначении присутствует символ «Z», имеют вход для подключения внешнего резервного источника питания для снятия показаний счетчика при отсутствии основного питания.

Счетчики, у которых в условном обозначении присутствует символы «В» или «V», имеют встроенные элементы для контроля вскрытия клеммной крышки и корпуса счетчика. Время и дата вскрытия фиксируются в журнале событий. Благодаря встроенному элементу питания фиксация в журнале событий производится как при поданном сетевом напряжении, так и при его отсутствии.

Счетчик ведет учет электрической энергии по действующим тарифам в соответствии с месячными программами смены тарифных зон (количество месячных программ - до 12, количество тарифных зон в сутках - до 48). Месячная программа может содержать суточные графики тарификации рабочих, субботних, воскресных и специальных дней. Количество специальных дней (праздничные и перенесенные дни) - до 45. Для специальных дней могут быть заданы признаки рабочей, субботней, воскресной или специальной тарифной программы. Счетчик содержит в энергонезависимой памяти две тарифные программы - действующую и резервную. Резервная тарифная программа вводится в действие с определенной даты, которая передается отдельной командой по интерфейсу.

Счетчики обеспечивают учет:

• - текущего времени и даты;

• - количества электрической энергии нарастающим итогом суммарно независимо от тарифного расписания;

• - количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам;

• - количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало месяца;

• - количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало суток;

• - профиля мощности, усредненной на интервале 30 минут (или настраиваемом из ряда: 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 минут);

• - количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало интервала 30 или 60 минут (только при установленном интервале усреднения мощности 30 или 60 минут);

• - количества электрической энергии, потребленной за интервал 30 минут (только при установленном интервале усреднения мощности 30 минут).

Учет электрической энергии счетчиками производится по модулю, независимо от направления или с учетом направления (счетчики с символом «D» в условном обозначении).

Счетчики обеспечивают хранение:

• - значений электрической энергии на начало месяца не менее 36 мес;

• - значений электрической энергии на начало суток не менее 128 сут;

• - значений электрической энергии на начало интервала 30 мин не менее 128 сут;

• - значений электрической энергии, потребленной за интервал 30 мин не менее 128 сут;

• - профиля нагрузки при интервале усреднения 30 мин не менее 128 сут (минимальная глубина хранения профиля нагрузки при других значениях интервала усреднения может быть рассчитана по формуле Dмин = (1тек<030)/30, где 1тек - текущий интервал усреднения мощности, мин; D30 - глубина хранения профиля нагрузки при интервале усреднения 30 мин, сут.);

• - количество записей в журнале событий, не менее 1000.

Счетчики, у которых в условном обозначении присутствует символы «В» или «M», дополнительно обеспечивают измерение следующих параметров:

• - фазных напряжений;

- линейных напряжений;

- положительного и отрицательного отклонения напряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);

- фазных токов;

- тока нейтрали (только счетчики с символом «N» в условном обозначении);

- частоты сети;

- отклонения частоты (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);

- активной мощности по каждой фазе;

- реактивной мощности по каждой фазе (только счетчики с символами «R0.5», «R1» и «R2» в условном обозначении);

- полной мощности по каждой фазе (только счетчики с символами «R0.5», «R1» и «R2» в условном обозначении);

- коэффициентов мощности по каждой фазе;

- длительности провала напряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);

- длительности перенапряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);

- длительности прерывания напряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S, только счетчики с символом «Z» в условном обозначении, подключенные к источнику резервного питания);

- остаточного   напряжения провала напряжения (по ГОСТ 32144-2013,

ГОСТ 30804.4.30-2013, класс S);

- максимального     значения перенапряжения (по ГОСТ 32144-2013,

ГОСТ 30804.4.30-2013, класс S).

Счетчики обеспечивают возможность задания по интерфейсу следующих параметров:

• - адреса счетчика (от 1 до 65000);

• - текущего времени и даты;

• - величины суточной коррекции хода часов;

• - разрешения перехода на летнее/зимнее время (переход на летнее время осуществляется в 2:00 в последнее воскресенье марта, переход на зимнее время осуществляется в 3:00 в последнее воскресенье октября);

• - 48 зон суточного графика тарификации для каждого типа дня для 12 месяцев;

• - до 45 специальных дней (дни, в которые тарификация отличается от общего правила);

• - пароля для доступа по интерфейсу (от 0 до 4294967295).

Счетчик обеспечивает фиксацию в журналах событий перезагрузок, самодиагностики, попыток несанкционированного доступа, переходов на летнее или зимнее время, изменения конфигурации, изменения данных, изменения времени и даты, включений или отключений питания, наличия фазного тока при отсутствии напряжения, изменения направления тока в фазных цепях, воздействия сверхнормативного магнитного поля, выходов параметров качества электрической энергии за заданные пределы, значений положительного и отрицательного отклонений напряжения, количества отключений встроенного контактора, аварийных ситуаций.

Обмен информацией с внешними устройствами обработки данных осуществляется по имеющимся интерфейсам, в зависимости от исполнения.

Скорость обмена информацией по интерфейсам не менее 9600 бит/с.

Обслуживание счетчиков производится с помощью технологического программного обеспечения.

В случае выхода ЖКИ счетчика из строя информацию можно считать по имеющимся интерфейсам, в зависимости от исполнения, с помощью технологического программного обеспечения.

Длительность хранения информации при отключении питания не менее 35 лет.

Срок службы батареи не менее 16 лет.

Знак поверки наносится на счетчик.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, состоит из цифр и (или) букв латинского алфавита и наносится в виде наклейки, или лазерным принтом, или иным способом на лицевой панели счетчика.

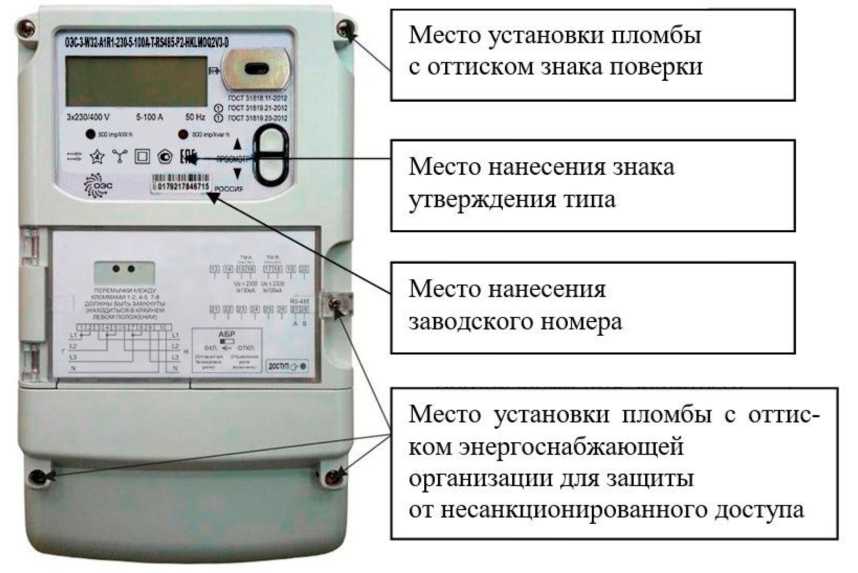

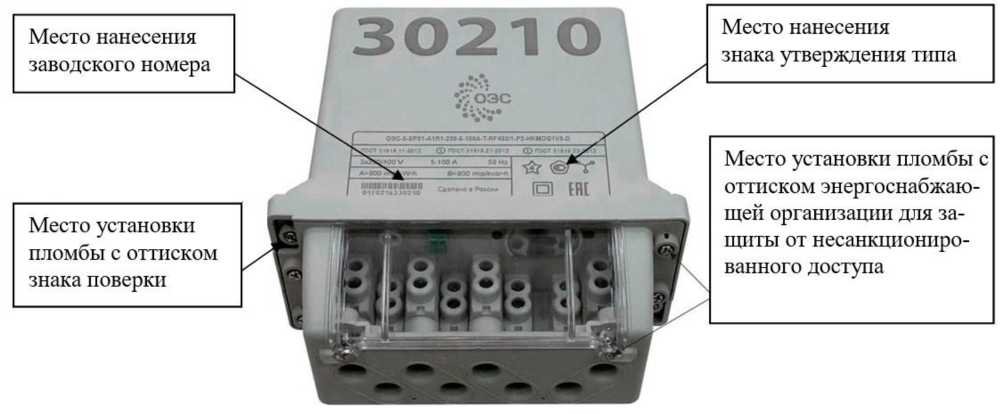

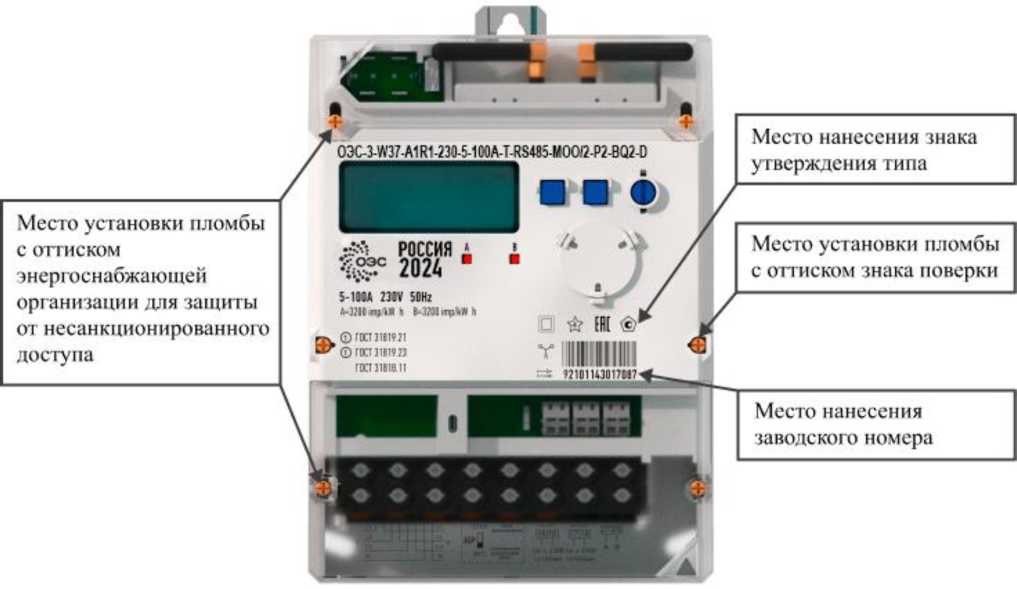

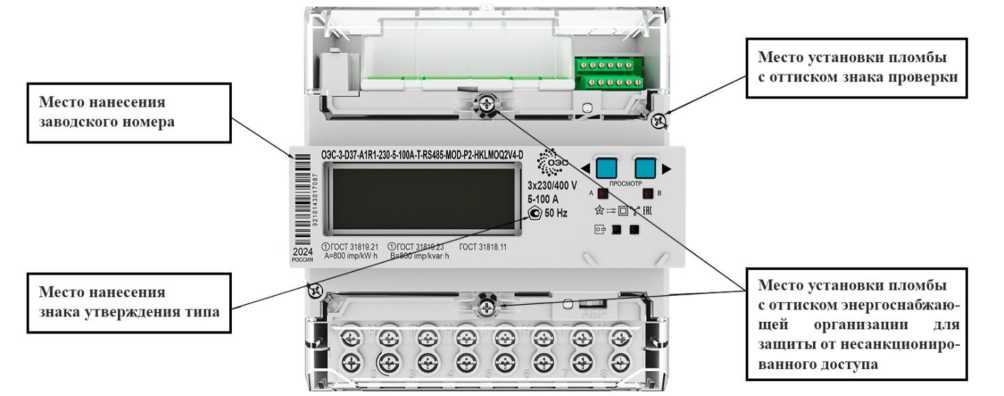

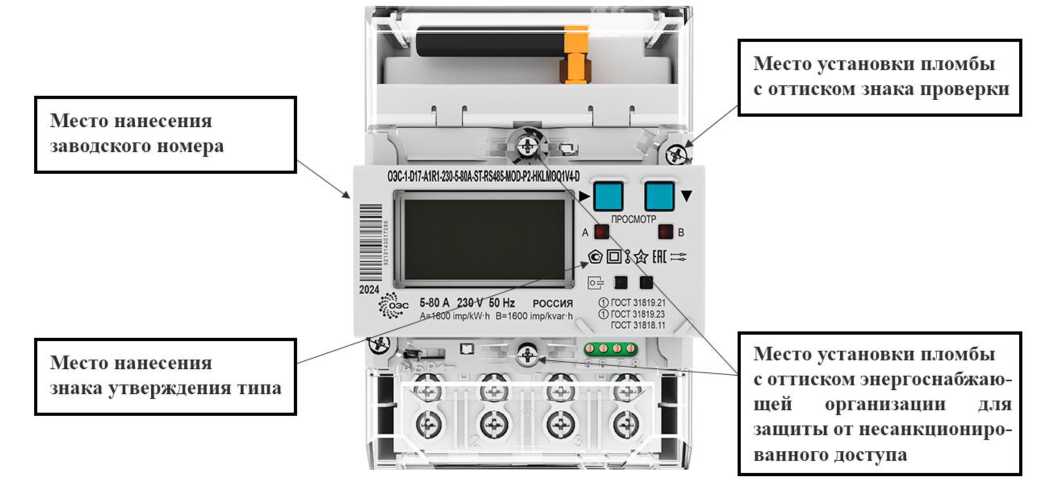

Общий вид счетчиков, с указанием мест пломбировки, мест нанесения знака утверждения типа, знака поверки, заводского номера приведен на рисунках 1 - 5. Общий вид дистанционного индикаторного устройства приведен на рисунке 6.

3*2»'400V

$-100 А

ГОСТ ЗИИ <1401?

ГОСТ ЗИП Л40*1

ГОСТ Л41» M-W1J

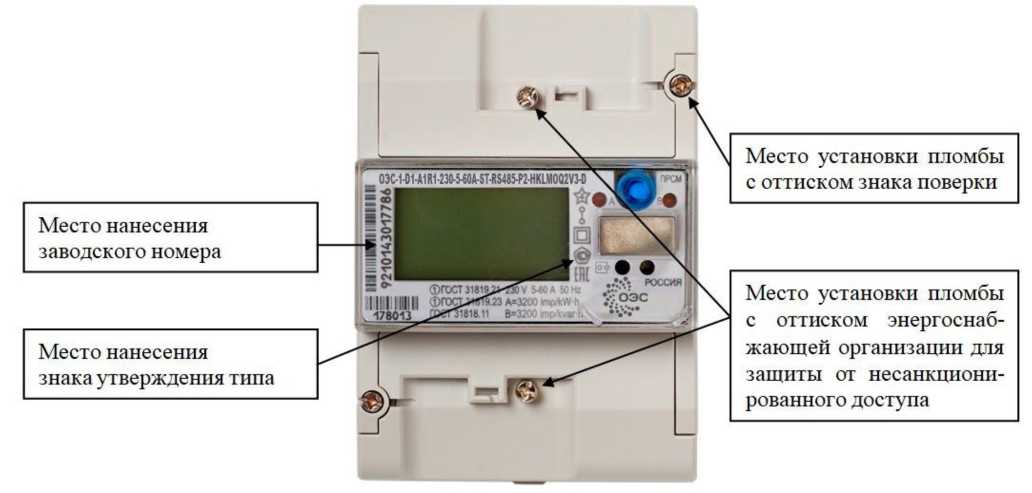

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

Место нанесения заводского номера

Место нанесения знака утверждения типа

Место установки пломбы с оттиском знака поверки

Рисунок 1 - Общий вид счетчика в корпусе типа W32

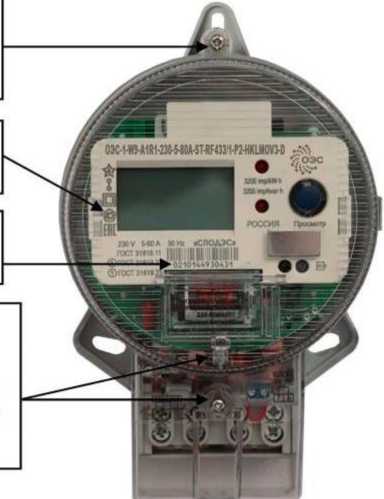

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

Место установки пломбы с оттиском знака поверки

Место нанесения

знака утверждения типа

Место нанесения заводского номера

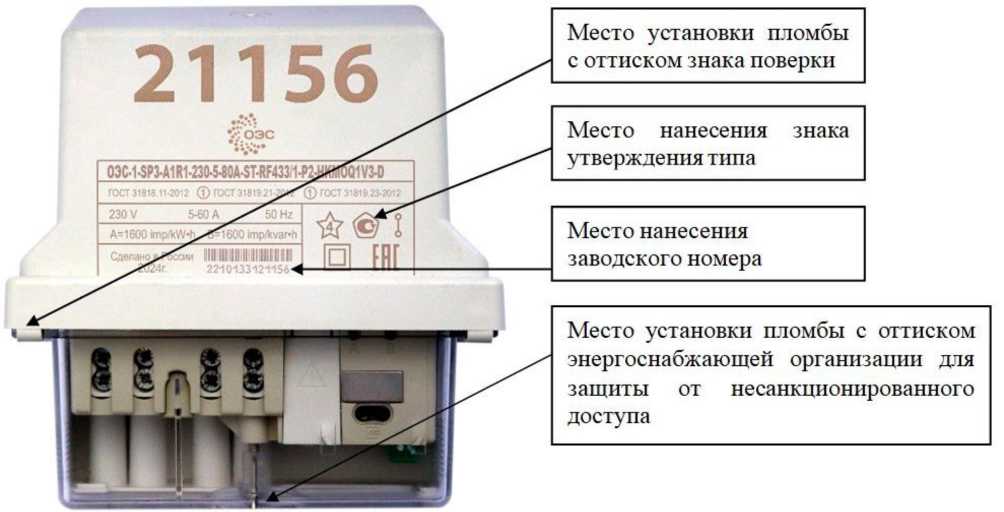

Рисунок 4 - Общий вид счетчика в корпусе типа SP31

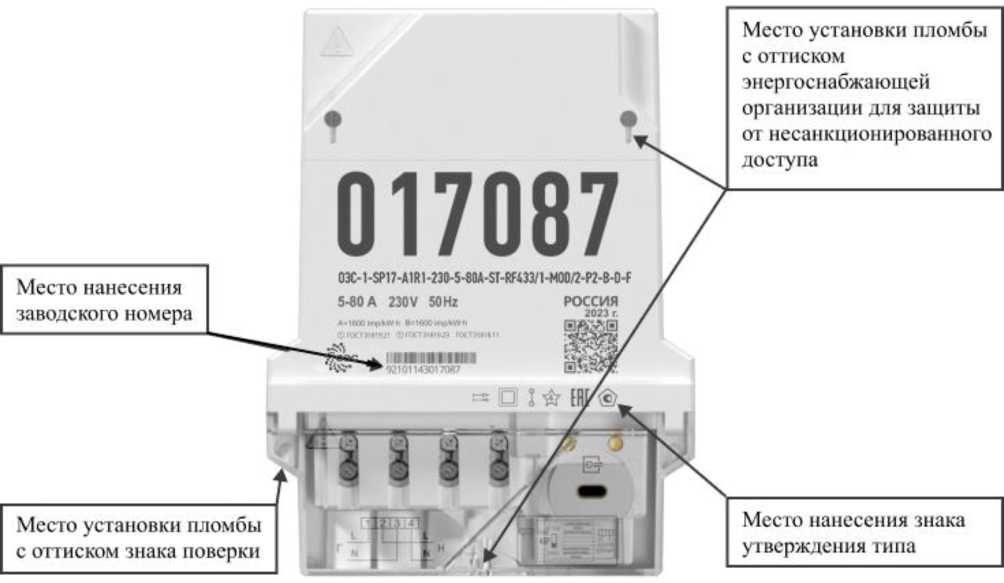

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

Место нанесения знака утверждения типа

Место нанесения заводского номера

Место установки пломбы с оттиском знака поверки

Рисунок 5 - Общий вид счетчика в корпусе типа SP37

Рисунок 6 - Общий вид дистанционного индикаторного устройства

Программное обеспечение

Идентификационные данные программного обеспечения (далее - ПО) счетчиков указаны в таблице 1.

Таблица 1 - Идентификационные данные ПО счетчиков

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	MT1	MT2	MT3	MT6
Номер версии (идентификационный номер) ПО, не ниже	1.0	1.0	1.0	1.0
Цифровой идентификатор ПО	4CB9	4FC5	3AC6	FD7C
Алгоритм вычисления цифрового идентификатора ПО	CRC	CRC	CRC	CRC

По своей структуре ПО разделено на метрологически значимую и метрологически незначимую части, имеет контрольную сумму метрологически значимой части и записывается в устройство на стадии его производства.

Влияние программного продукта на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблицах 2 - 6. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Метрологические и технические характеристики Классы точности по ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012,

ГОСТ 31819.23-2012, в зависимости от исполнения, указаны в таблице 2.

Таблица 2 - Классы точности счетчиков

Символы в условном обозначении	Класс точности при измерении энергии
	активной	реактивной
A1	1	-
A0.5	0,5S	-
A1R1	1	1
A1R2	1	2
A0.5R1	0,5S	1
A0.5R2	0,5S	2

Продолжение таблицы 2

Символы в условном обозначении	Класс точности при измерении энергии
	активной	реактивной
A0.2R1	0,2S	1
A0.2R2	0,2S	2
A1R0.5	1	0,5!
A0.5R0.5	0,5S	0,5!
A0.2R0.5	0,2S	0,5!
Примечание - для счетчиков реактивной энергии класса точности 0,5 требования ГОСТ 31819.23-2012 не установлены. Диапазоны токов, значения влияющих величин, характеристики точности и допускаемые значения дополнительных погрешностей, вызываемых влияющими величинами, должны соответствовать требованиям ГОСТ 31819.23-2012 для счетчиков класса точности 1 с коэффициентом 0,5.

Максимальные значения стартовых токов счетчиков в зависимости от класса точности и типа включения приведены в таблице 3.

Таблица 3 - Максимальные значения стартовых токов счетчиков

Тип включения счетчика	Класс точности счетчика
	по активной энергии			по реактивной эне		ргии
	1	0,2S	0,5S	0,5	1	2
Непосредственное	0,0025 I6	-	-	0,0025 1б	0,0025 1б	0,005 1б
Через трансформаторы тока	0,002 1ном	0,001 1ном	0,001 1ном	0,002 1ном	0,002 1ном	0,003 1ном

Пределы допускаемых погрешностей при измерении напряжения, тока, частоты, мощности, коэффициента мощности (для счетчиков с символами «В» или «М» в условном обозначении) указаны в таблице 4. Точность вычисления отклонения частоты зависит от точности измерения частоты, точность вычисления положительного и отрицательного отклонения напряжения зависит от точности измерения напряжения.

аблица 4 - Пределы допускаемой погрешности измерений параметров электрической энергии

Параметр	Пределы допускаемой погрешности измерений для счетчиков класса точности (при измерении активной энергии): абсолютной Д, относительной 6
	0,2S	0,5S	1
Частота, Гц	±0,05 (Д)	±0,05 (Д)	±0,05 (Д)
Активная мощность, %	±0,5 (6)	±0,5 (6)	±1 (6)
Реактивная мощность, %	±1 (6)	±1 (6)	±1 (6)
Полная мощность, %	±1 (6)	±1 (6)	±1 (6)
Среднеквадратическое значение фазного напряжения переменного тока, %	±0,5 (6)	±0,5 (6)	±1 (6)
Среднеквадратическое значение силы переменного тока, %	±1 (6)	±1 (6)	±1 (6)
Коэффициент мощности, %	±0,4 (6)	±1(6)	±2(6)
Примечание - погрешности измерения нормируются для значений входных сигналов указанных в таблице 5

Метрологические и основные технические характеристики счетчиков указаны в таблицах 5 - 6.

аблица 5 - Метрологические характеристики

Наименование характеристики	Значение
Номинальное фазное напряжение Uhom, В	57,7; 220; 230
Базовый (1б) или номинальный (Ihom) ток, А	1; 5; 10
Максимальный ток Мкс, А	10; 50; 60; 80;100
Диапазон входных сигналов при измерении энергии: - сила тока - напряжение - напряжение, для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xMxx-D» - напряжение, для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xBxx-D» - коэффициент мощности	от 0,051б (0,011ном или 0,021 ном) до 1макс (от 0,75 до 1,2) Uhom (от 0,55 до 1,3) Uhom (от 0,55 до 1,3) Uhom от 0,8 (емкостная) до 1,0 от 1,0 до 0,5 (индуктивная)
Рабочий диапазон изменения частоты измерительной сети счетчика, Гц	50 ± 7,5
Пределы основной абсолютной погрешности часов за интервал времени 1 сут, c	±0,5
Пределы основной абсолютной погрешности часов за интервал времени 1 сут при отключенном питании счетчика, с	±1
Пределы дополнительной погрешности часов счетчика за интервал времени 1 сут, на каждый градус Цельсия, с	±0,15 (но суммарно не более, чем 4 с в диапазоне рабочих температур)
Диапазон измерений среднеквадратических значений фазного напряжения переменного тока, В: - для счетчиков с символом «М» - для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xMxx-D» - для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xBxx-D» - для счетчиков с символами «AxRx-xx-xx-xx-xx-xx-xx-Px-xMxxZ-D», подключённых к источнику резервного питания - для счетчиков с символами «AxRx-xx-xx-xx-xx-xx-xx-Px-xBxxZ-D», подключённых к источнику резервного питания	(от 0,75 до 1,2) Uhom (от 0,55 до 1,3) Uhom (от 0,55 до 1,3) Uhom (от 0,05 до 1,3) Uhom (от 0,05 до 1,3) Uhom
Диапазон измерений среднеквадратических значений силы переменного тока, А	от 0,051ном(б) до Тмакс
Диапазон измерений отрицательного отклонения фазного напряжения, % - для счетчиков с символом «М» - для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-хМхх-D» - для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xBxx-D» - для счетчиков с символами «AxRx-xx-xx-xx-xx-xx-xx-Px-xMxxZ-D», подключённых к источнику резервного питания - для счетчиков с символами «AxRx-xx-xx-xx-xx-xx-xx-Px-xBxxZ-D», подключённых к источнику резервного питания	от 0 до 25 от 0 до 45 от 0 до 45 от 0 до 90 от 0 до 90

Продолжение таблицы 5

Наименование характеристики	Значение
Диапазон измерений положительного отклонения фазного напряжения, % - для счетчиков с символом «М» - для счетчиков с символами «A1R\-xx-xx-xx-xx-xx-xx-Px-\M\x-D» - для счетчиков с символами «A1R\-xx-xx-xx-xx-xx-xx-Px-xBxx-D» - для счетчиков с символами «A\R\-xx-xx-xx-xx-xx-xx-Px-\Mx\Z-D», подключённых к источнику резервного питания - для счетчиков с символами «AxRx-xx-xx-xx-xx-xx-xx-Px-xBxxZ-D», подключённых к источнику резервного питания	от 0 до 20 от 0 до 30 от 0 до 30 от 0 до 30 от 0 до 30
Диапазон измерений коэффициента мощности	от -1 до 1
Диапазон входных сигналов при измерении коэффициента мощности: - сила тока - напряжение, для счетчиков с символом «М» - напряжение, для счетчиков с символами «A\R\-xx-xx-xx-xx-xx-xx-Px-\M\\-D» - напряжение, для счетчиков с символами «A\R\-xx-xx-xx-xx-xx-xx-Px-xBxx-D»	от 0,051ном(б) до 1макс (от 0,75 до 1,2) Uhom (от 0,55 до 1,3) Uhom (от 0,55 до 1,3) Uhom
Диапазон входных сигналов при измерении мощности: - сила тока - напряжение, для счетчиков с символом «М» - напряжение, для счетчиков с символами «A\R\-xx-xx-xx-xx-xx-xx-Px-\M\\-D» - напряжение, для счетчиков с символами «A\R\-xx-xx-xx-xx-xx-xx-Px-xBxx-D» - коэффициент мощности	от 0,051ном(б) до 1макс (от 0,75 до 1,2) Uhom (от 0,55 до 1,3) Uhom (от 0,55 до 1,3) Uhom от 0,8 (емкостная) до 1,0 от 1,0 до 0,5 (индуктивная)

аблица 6 - Основные технические характеристики

Наименование характеристики	Значение
Полная мощность, потребляемая каждой цепью тока при базовом (номинальном) токе, нормальной температуре и номинальной частоте, ВА, не более	0,3
Полная (активная) мощность, потребляемая каждой цепью напряжения при номинальном значении напряжения, нормальной температуре и номинальной частоте, В •А (Вт), не более	10 (2)
Габаритные размеры (длинахширинахвысота), мм, не более Тип корпуса: - W32	291х171х88
- W37	230х170х75
- D37	160х144х71
- SP31	236х190х106
- SP37	235х186х78

Продолжение таблицы 6

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающей среды, °С - температура окружающей среды, °С, для счетчиков с символом «F» - относительная влажность, % - атмосферное давление, кПа	от -40 до +70 от -45 до +85 от 30 до 98 от 70 до 106,7
Масса, кг, не более	2,5
Срок службы счетчика, лет, не менее	35
Средняя наработка на отказ, ч, не менее	350000

Знак утверждения типа

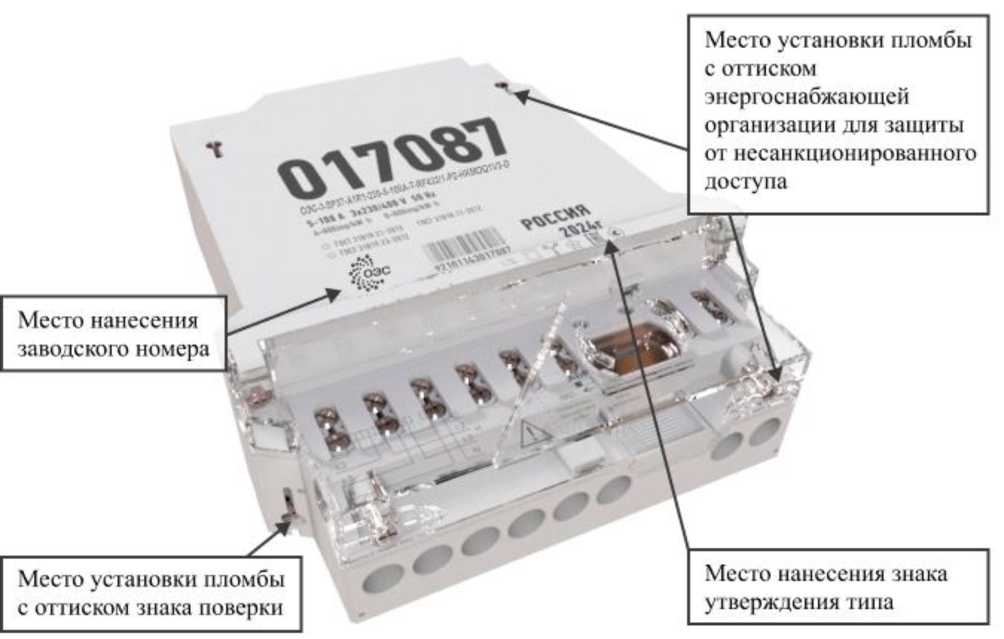

наносится на панель счетчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Комплект поставки приведен в таблице 7.

Таблица 7 - Комплект поставки счетчиков

Наименование	Обозначение	Количество
Счетчик электрической энергии трехфазный многофункциональный	ОЭС-3	1 шт.
Пломба свинцовая1)	-	1-3 шт.
Леска пломбировочная1*	-	1-3 шт.
Кронштейн для крепления на опоре ЛЭП2)	-	1 шт.
Дистанционное индикаторное устройство3)	-	1 шт.
Технологическое программное обеспечение4-*	-	1 экз.
Руководство по эксплуатации4*	МИРТ.411152.234РЭ	1 экз.
Формуляр	МИРТ.411152.234ФО	1 экз.
Упаковка	-	1 экз.
Примечание: 1) В зависимости от типа корпуса. 2) Поставляется только со счетчиками в корпусных исполнениях для установки на опору ЛЭП. 3) Поставляется только со счетчиками в корпусных исполнениях для установки на опору ЛЭП, по согласованию с заказчиком может быть исключено из комплекта поставки. 4) В электронном виде. Последние версии технологического программного обеспечения и документации размещены на официальном сайте www.oes.energy и свободно доступны для загрузки.

Сведения о методиках (методах) измерений

приведены в разделе 3 «Подготовка и порядок работы» руководства по эксплуатации МИРТ.411152.234РЭ.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2

ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S

ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

Приказ Росстандарта №1436 от 23.07.2021 Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц

Приказ Росстандарта от 26.09.2022 №2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»

МИРТ.411152.234ТУ    Счетчики электрической энергии трехфазные

многофункциональные ОЭС-3. Технические условия

Правообладатель

Общество с ограниченной ответственностью «МИРТЕК»

(ООО «МИРТЕК»)

ИНН 2635813531

Юридический адрес: 355037, г. Ставрополь, ул. Доваторцев, 33А

Телефон: +7 (8652) 22-68-68

E-mail: info@mirtekgroup.ru

Веб-сайт: mirtekgroup.com

Изготовитель

Акционерное общество «ОБЪЕДИНЕННЫЕ ЭНЕРГЕТИЧЕСКИЕ СИСТЕМЫ»

(АО «ОЭС»)

ИНН 7751303900

Юридический адрес: 108802, г. Москва, вн.тер.г. Муниципальный Округ Коммунарка, ул. Николо-Хованская, д. 16, к. 1, кв. 108

Адрес места осуществления деятельности: 347927, Ростовская обл., г. Таганрог, Поляковское ш., д. 15к

Телефон: +7 (495) 790-55-41

E-mail: office5@oes.energy

Web-сайт: www.oes.energy

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»

(ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д.31

Телефон: +7 (495) 544-00-00

Факс: +7 (499) 124-99-96

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310639

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 09 »    июня    2026 г. № ^{112 9}

Лист № 1 Регистрационный № 93845-24                                        Всего листов 15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии однофазные многофункциональные ОЭС-1

Назначение средства измерений

Счетчики электрической энергии однофазные многофункциональные ОЭС-1 (далее -счетчики) предназначены для измерения активной и реактивной (или только активной) электрической энергии прямого и обратного (или только прямого) направления по дифференцированным во времени тарифам в однофазных сетях переменного тока промышленной частоты.

Описание средства измерений

Принцип действия счетчиков основан на аналого-цифровом преобразовании сигналов напряжения и тока в показания электрической энергии.

Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе расположены печатные платы, клеммная колодка, измерительные элементы. Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым тоководам.

В зависимости от исполнения счетчики могут иметь один измерительный элемент в цепи фазы или два измерительных элемента в цепях фазы и нейтрали. Учет электроэнергии для исполнений с двумя измерительными элементами может производиться по большему значению или только по фазной цепи в зависимости от настроек.

Счетчики имеют в своем составе измерительные элементы - датчики тока (шунты или трансформаторы тока, в зависимости от исполнения), микроконтроллер, энергонезависимую память данных, встроенные часы, позволяющие вести учет электрической энергии по тарифным зонам суток, выполненные по ГОСТ IEC 61038-2011, оптическое испытательное выходное устройство по ГОСТ 31818.11-2012 для поверки, интерфейсы для подключения к системам автоматизированного учета потребленной электроэнергии. Счетчик имеет в своем составе индикатор функционирования (отдельный «Сеть», либо совмещенный с оптическим испытательным выходным устройством). Счетчик может иметь в своем составе индикатор обратного направления тока в измерительной цепи «Реверс», индикатор неравенства токов в фазной цепи тока и цепи тока нейтрали «I_l^I_n», кнопку для ручного переключения режимов индикации «Просмотр».

В составе счетчиков, предназначенных для установки в щиток или на DIN-рейку, также присутствует жидкокристаллический индикатор (далее - ЖКИ). Количество десятичных знаков отсчетного устройства не менее 8. Разрешающая способность счетного механизма отсчетного устройства не более 0,01 кВт^ч.

В состав счетчиков могут входить дополнительные устройства: оптический порт (по ГОСТ IEC 61107-2011), отдельные гальванически развязанные от сети дискретные выходы, отдельные гальванически развязанные от сети дискретные входы.

Счетчики, в зависимости от исполнения, имеют не менее одного оптического испытательного выхода с параметрами по ГОСТ 31818.11-2012.

Диапазон значений постоянной счетчика по активной электрической энергии от 800 до 10000 имп/(кВт^ч). Диапазон значений постоянной счетчика по реактивной электрической энергии от 800 до 10000 имп/(квар^ч).

Степень защиты от пыли и влаги по ГОСТ 14254-2015 - IP51, IP54, IP64.

Счетчики, в зависимости от исполнения, могут иметь один или несколько интерфейсов удаленного доступа.

Структура обозначения возможных исполнений счетчика приведена ниже.

Структура условного обозначения

ОЭС-1     -ХХХ- Х - ХХХХ-ХХХ-ХХ-ХХХ-ХХ-ХХХХХ-ХХХХХ-ХХ-ХХХХХХ-Х - Х

@ Тип счетчика

@ Тип корпуса

W9 - для установки на щиток, модификация 9

D1 - для установки на DIN-рейку, модификация 1

D17 - для установки на DIN-рейку, модификация 17

SP3 - для установки на опору ЛЭП, модификация 3

SP17 - для установки на опору ЛЭП, модификация 17 @ Модификация счетчика

(нет символа) - описание модификации не указывается

n, где n - символ, обозначающий модификацию счетчика @ Класс точности

A1 - класс точности 1 по ГОСТ 31819.21

A1R1 - класс точности 1 по ГОСТ 31819.21и класс точности 1 по ГОСТ 31819.23

A1R2 - класс точности 1 по ГОСТ 31819.21и класс точности 2 по ГОСТ 31819.23 @ Номинальное напряжение

220 - 220 В

230 - 230 В @ Базовый ток

5 - 5 А

10 - 10 А @ Максимальный ток

50А - 50 А

60А - 60 А

80А - 80 А

100А - 100 А

® Количество и тип измерительных элементов

S - один шунт в фазной цепи тока

SS - два шунта в фазной цепи тока и цепи тока нейтрали

ST - шунт в фазной цепи тока и трансформатор тока в цепи тока нейтрали

TT - два трансформатора тока в фазной цепи тока и в цепи тока нейтрали

® Основной интерфейс

CAN - интерфейс CAN

RS232 - интерфейс RS-232 RS485 - интерфейс RS-485

RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса PF/n - PLC-модем с FSK-модуляцией, где n - номер модификации модуля интерфейса PO/n - PLC-модем с OFDM-модуляцией, где n - номер модификации модуля интерфейса G/n - радиоинтерфейс GSM/GPRS, где n - номер модификации модуля интерфейса @) Дополнительные интерфейсы

CAN - интерфейс CAN

RS232 - интерфейс RS-232

RS485 - интерфейс RS-485

RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса PF/n - PLC-модем с FSK-модуляцией, где n - номер модификации модуля интерфейса PO/n - PLC-модем с OFDM-модуляцией, где n - номер модификации модуля интерфейса G/n - радиоинтерфейс GSM/GPRS, где n - номер модификации модуля интерфейса E/n - интерфейс Ethernet, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)

RFWF/n - радиоинтерфейс WiFi, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)

RFLT/n - радиоинтерфейс LTE, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)

MOD/n -универсальный интерфейс для подключения сменного модуля связи, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)

(Нет символа) - интерфейс отсутствует

@ Поддерживаемые протоколы передачи данных

(Нет символа) - протокол «МИРТЕК»

Pn, где n - номер модификации поддерживаемых протоколов обмена

@ Дополнительные функции

B - базовое исполнение

H - датчик магнитного поля

In - дискретный вход, где n - количество входов

K - реле управления нагрузкой в цепи тока

L - подсветка индикатора

M - измерение параметров качества электрической энергии

O - оптопорт

Qn - дискретный выход, где n - количество выходов

R - защита от выкручивания винтов кожуха

U - защита целостности корпуса

Vn - электронная пломба, где n - номер модификации электронных пломб

Y - защита от замены деталей корпуса

Z/n - резервный источник питания, где n - номер модификации источника питания (для модификации 1 номер допускается не указывать)

(Нет символа) - дополнительные функции отсутствуют

@ Количество направлений учёта электроэнергии

(Нет символа) - измерение электроэнергии в одном направлении (по модулю)

D - измерение электроэнергии в двух направлениях

@ Условия эксплуатации

(Нет символа) - температура окружающей среды от -40 до 70 °С

F - температура окружающей среды от -45 до 85 °С

Перечни номеров, обозначающих модификации счетчиков, поддерживаемых протоколов передачи данных, модулей интерфейсов и дополнительных функций, могут быть расширены производителем. Описание модификаций счетчиков, поддерживаемых протоколов передачи данных, модулей интерфейсов и дополнительных функций приведено в эксплуатационной документации и на сайте производителя. Дополнительные номера модификации счетчиков не влияет на функциональные и метрологические характеристики. Дополнительные номера поддерживаемых протоколов передачи данных, модификаций модулей интерфейсов и дополнительных функций могут быть введены только для функциональности, не влияющей на метрологические характеристики счетчика.

В счетчиках в корпусах SP3, SP17 для считывания информации используется дистанционное индикаторное устройство. При этом один из интерфейсов данных счетчиков используется в качестве канала связи с дистанционным индикаторным устройством.

Счетчики, у которых в условном обозначении присутствует символ «В», оснащены:

• - датчиком магнитного поля;

• - реле управления нагрузкой в цепи тока;

• - подсветкой индикатора, кроме счетчиков в корпусных исполнениях для установки на опору ЛЭП;

• - измерением параметров качества электрической энергии;

• - оптопортом;

• - электронными пломбами на корпусе, крышке зажимов и сменном модуле связи.

Счетчики, у которых в условном обозначении присутствует символы «В» или «K», оснащены встроенным контактором и дополнительно позволяют:

• -  организовать отпуск потребителю предварительно оплаченного количества электроэнергии (с отключением нагрузки при его превышении и подключением нагрузки после внесения оплаты);

• - отключать нагрузку при превышении потребляемой мощности выше установленных лимитов;

• - подключать нагрузку при уменьшении потребляемой мощности ниже установленных лимитов.

Коммутация встроенного контактора при подключении нагрузки происходит после подачи соответствующей команды по интерфейсу и нажатии на кнопку, расположенную на лицевой панели счетчика (по умолчанию), или только после подачи команды по интерфейсу (опционально).

Зажимы для подсоединения счетчиков к сети, телеметрического выхода, интерфейсов, дискретных входов и выходов закрываются пластмассовой крышкой.

Счетчики, у которых в условном обозначении присутствует символ «Z», имеют вход для подключения внешнего резервного источника питания для снятия показаний счетчика при отсутствии основного питания.

Счетчики, у которых в условном обозначении присутствует символы «В» или «V», имеют встроенные элементы для контроля вскрытия клеммной крышки и корпуса счетчика. Время и дата вскрытия фиксируются в журнале событий. Благодаря встроенному элементу

Лист № 5 Всего листов 15 питания фиксация в журнале событий производится как при поданном сетевом напряжении, так и при его отсутствии.

Счетчик ведет учет электрической энергии по не менее 4 тарифам с числом временных зон не менее 12.

Счетчик ведет учет электрической энергии по действующим тарифам в соответствии с месячными программами смены тарифных зон (количество месячных программ - до 12, количество тарифных зон в сутках - до 48). Месячная программа может содержать суточные графики тарификации рабочих, субботних, воскресных и специальных дней. Количество специальных дней (праздничные и перенесенные дни) - до 45. Для специальных дней могут быть заданы признаки рабочей, субботней, воскресной или специальной тарифной программы. Счетчик содержит в энергонезависимой памяти две тарифных программы - действующую и резервную. Резервная тарифная программа вводится в действие с определенной даты, которая передается отдельной командой по интерфейсу.

Счетчики обеспечивают учет:

• - текущего времени и даты;

• - количества электрической энергии нарастающим итогом суммарно независимо от тарифного расписания;

• - количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам;

• - количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало месяца;

• - количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало суток;

• - профиля мощности, усредненной на интервале 30 минут (или настраиваемом из ряда: 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 минут);

• - количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало интервала 30 или 60 минут (только при установленном интервале усреднения мощности 30 или 60 минут);

• - количества электрической энергии, потребленной за интервал 30 минут (только при установленном интервале усреднения мощности 30 минут).

Учет электрической энергии счетчиками производится по модулю, независимо от направления или с учетом направления (счетчики с символом «D» в условном обозначении).

Счетчики обеспечивают хранение:

• - значений электрической энергии на начало месяца не менее 36 мес;

• - значений электрической энергии на начало суток не менее 128 сут;

• - значений электрической энергии на начало интервала 30 мин не менее 128 сут;

• - значений электрической энергии, потребленной за интервал 30 мин не менее 128 сут;

• - профиля нагрузки при интервале усреднения 30 мин не менее 128 сут (минимальная глубина хранения профиля нагрузки при других значениях интервала усреднения может быть рассчитана по формуле Dmuh = (Imek'D30)/30, где 1тек - текущий интервал усреднения мощности, мин; D30 - глубина хранения профиля нагрузки при интервале усреднения 30 мин, сут.);

• - количество записей в журнале событий, не менее 1000.

Счетчики, у которых в условном обозначении присутствует символы «В» или «M», дополнительно обеспечивают измерение следующих параметров:

• - фазного напряжения;

• - положительного и отрицательного отклонения напряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);

• - фазного тока;

- тока нейтрали (только счетчики с символами «SS», «ST» и «TT» в условном обозначении);

- разности фазного тока и тока нейтрали (только счетчики с символами «SS», «ST» и «TT» в условном обозначении);

- частоты сети;

- отклонения частоты (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);

- активной мощности;

- реактивной мощности (только счетчики с символами «R1» и «R2» в условном обозначении);

- полной мощности (только счетчики с символами «R1» и «R2» в условном обозначении);

- коэффициента мощности.

Счетчики обеспечивают возможность задания по интерфейсу следующих параметров:

• - адреса счетчика (от 1 до 65000);

• - текущего времени и даты;

• - величины суточной коррекции хода часов;

• - разрешения перехода на летнее/зимнее время (переход на летнее время осуществляется в 2:00 в последнее воскресенье марта, переход на зимнее время осуществляется в 3:00 в последнее воскресенье октября);

• - 48 зон суточного графика тарификации для каждого типа дня для 12 месяцев;

• - до 45 специальных дней (дни, в которые тарификация отличается от общего правила);

• - пароля для доступа по интерфейсу (от 0 до 4294967295).

Счетчик обеспечивает фиксацию в журналах событий перезагрузок, самодиагностики, попыток несанкционированного доступа, переходов на летнее или зимнее время, изменения конфигурации, изменения данных, изменения времени и даты, включений или отключений питания, выходов параметров качества электрической энергии за заданные пределы, значений положительного и отрицательного отклонений напряжения, количества отключений встроенного контактора, аварийных ситуаций.

Обмен информацией с внешними устройствами обработки данных осуществляется по имеющимся интерфейсам, в зависимости от исполнения.

Скорость обмена информацией по интерфейсам не менее 9600 бит/с.

Обслуживание счетчиков производится с помощью технологического программного обеспечения.

В случае выхода ЖКИ счетчика из строя информацию можно считать по имеющимся интерфейсам, в зависимости от исполнения, с помощью технологического программного обеспечения.

Длительность хранения информации при отключении питания не менее 35 лет.

Срок службы батареи не менее 16 лет.

Знак поверки наносится на счетчик.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, состоит из цифр и (или) букв латинского алфавита и наносится в виде наклейки, или лазерным принтом, или иным способом на лицевой панели счетчика.

Общий вид счетчиков, с указанием мест пломбировки, мест нанесения знака утверждения типа, знака поверки, заводского номера приведен на рисунках 1 - 5. Общий вид дистанционного индикаторного устройства приведен на рисунке 6.

Рисунок 6 - Общий вид дистанционного индикаторного устройства

Программное обеспечение

Идентификационные данные программного обеспечения (далее - ПО) счетчиков указаны в таблице 1.

аблица 1 - Идентификационные данные ПО счетчиков

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	MT1	MT2	MT3	MT4
Номер версии (идентификационный номер) ПО, не ниже	1.0	1.0	1.0	1.0
Цифровой идентификатор ПО	4СВ9	254A	3AC6	54AD
Алгоритм вычисления цифрового идентификатора ПО	CRC	CRC	CRC	CRC

По своей структуре ПО разделено на метрологически значимую и метрологически незначимую части, имеет контрольную сумму метрологически значимой части и записывается в устройство на стадии его производства.

Влияние программного продукта на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблицах 2 - 6. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Метрологические и технические характеристики

Классы точности по ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012, в зависимости от исполнения, указаны в таблице 2.

Таблица 2 - Классы точности счетчиков

Символы в условном обозначении	Класс точности при измерении энергии
	активной	реактивной
A1	1	-
A1R1	1	1
A1R2	1	2

Максимальные значения стартовых токов счетчиков в зависимости от класса точности и типа включения приведены в таблице 3.

Таблица 3 - Максимальные значения стартовых токов счетчиков

		Класс точности счетчика
	1 по ГОСТ 31819.21-2012	1 по ГОСТ 31819.23-2012	2 по ГОСТ 31819.23 2012
Стартовый ток	0,0025 1б	0,0025 1б	0,005 1б

Пределы допускаемых погрешностей при измерении напряжения, тока, частоты, мощности, коэффициента мощности (для счетчиков с символами «В» или «М» в условном обозначении) указаны в таблице 4. Точность вычисления отклонения частоты зависит от точности измерения частоты, точность вычисления положительного и отрицательного отклонения напряжения зависит от точности измерения напряжения.

Таблица 4 - Пределы допускаемой погрешности измерений параметров электрической энергии

Наименование характеристики	Пределы допускаемой погрешности измерений: абсолютной Д, относительной 6
Частота, Гц	±0,05 (Д)
Активная мощность, % - в диапазоне 0,051б < I < 0,11б - в диапазоне 0,11б < I < 1макс	±1,5 (6) ±1 (6)
Реактивная мощность, % - в диапазоне 0,051б < I < 0,11б - в диапазоне 0,11б < I < Мкс	±1,5 (6) ±1(6)

Продолжение таблицы 4

Наименование характеристики	Пределы допускаемой погрешности измерений: абсолютной Д, относительной 6
Полная мощность, % - в диапазоне 0,051б < I < 0,11б - в диапазоне 0,11б < I < 1макс	±1,5 (6) ±1 (6)
Среднеквадратическое значение фазного напряжения переменного тока, %	±1 (6)
Среднеквадратическое значение силы переменного тока (фазный ток), % - в диапазоне 0,051б < I < 0,11б - в диапазоне 0,11б < I < Мкс	±1,5 (6) ±1 (6)
Среднеквадратическое значение силы переменного тока (ток нейтрали), % - в диапазоне 0,05I6 < I < 0,Иб - в диапазоне 0,1 Тб < I < Мкс	±1,5 (6) ±1 (6)
Коэффициент мощности, %	±2(6)

Примечание - погрешности измерения нормируются для значений входных сигналов, указанных в таблице 5

Метрологические и основные технические характеристики счетчиков указаны в таблицах 5 - 6.

аблица 5 - Метрологические характеристики

Наименование характеристики	Значение
Номинальное фазное напряжение Uhom, В	220; 230
Базовый ток I6, А	5; 10
Максимальный ток Imoxc, А	50; 60; 80; 100
Диапазон входных сигналов при измерении энергии: - сила тока - напряжение - напряжение, для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xMxx-D» - напряжение, для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xBxx-D» - коэффициент мощности	от 0,05I6 до IMakc (от 0,75 до 1,2) Uhom (от 0,55 до 1,3) Uhom (от 0,55 до 1,3) Uhom от 0,8 (емкостная) до 1,0 от 1,0 до 0,5 (индуктивная)
Рабочий диапазон изменения частоты измерительной сети счетчика, Гц	50 ± 7,5
Пределы основной абсолютной погрешности часов за интервал времени 1 сут, с	±0,5
Пределы основной абсолютной погрешности часов за интервал времени 1 сут при отключенном питании счетчика, с	±1
Пределы дополнительной температурной погрешности часов счетчика за интервал времени 1 сут, на каждый градус Цельсия, с	±0,15 (но суммарно не более, чем 4 с в диапазоне рабочих температур)

Продолжение таблицы 5

Наименование характеристики	Значение
Диапазон измерений среднеквадратических значений фазного напряжения переменного тока, В: - для счетчиков с символом «М»	(от 0,75 до 1,2) Uhom
- для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-хМхх-D»	(от 0,55 до 1,3) Uhom
- для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xBxx-D»	(от 0,55 до 1,3) Uhom
- для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xМxxZ-D», подключённых к источнику резервного питания	(от 0,05 до 1,3) Uhom
- для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xBxxZ-D», подключённых к источнику резервного питания	(от 0,05 до 1,3) Uhom
Диапазон измерений среднеквадратических значений силы переменного тока, А	от 0,051б до 1макс
Диапазон измерений отрицательного отклонения фазного напряжения, % - для счетчиков с символом «М»	от 0 до 25
- для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-хМхх-D»	от 0 до 45
- для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xBxx-D»	от 0 до 45
- для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xМxxZ-D», подключённых к источнику резервного питания	от 0 до 90
- для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xBxxZ-D», подключённых к источнику резервного питания	от 0 до 90
Диапазон измерений положительного отклонения фазного напряжения, % - для счетчиков с символом «М»	от 0 до 20
- для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-хМхх-D»	от 0 до 30
- для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xBxx-D»	от 0 до 30
- для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xМxxZ-D», подключённых к источнику резервного питания	от 0 до 30
- для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xBxxZ-D», подключённых к источнику резервного питания	от 0 до 30
Диапазон измерений коэффициента мощности	от -1 до 1
Диапазон входных сигналов при измерении мощности:
- сила тока	от 0,051б до 1макс
- напряжение, для счетчиков с символом «М»	(от 0,75 до 1,2) Uhom
- напряжение, для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xМxx-D»	(от 0,55 до 1,3) Uhom
- напряжение, для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xBxx-D»	(от 0,55 до 1,3) Uhom
- коэффициент мощности	от 0,8 (емкостная) до 1,0 от 1,0 до 0,5 (индуктивная)

Продолжение таблицы 5

Наименование характеристики	Значение
Диапазон входных сигналов при измерении коэффициента мощности: - сила тока - напряжение, для счетчиков с символом «М» - напряжение, для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xMxx-D» - напряжение, для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xBxx-D»	от 0,051б до 1макс (от 0,75 до 1,2) Uhom (от 0,55 до 1,3) Uhom (от 0,55 до 1,3) Uhom

аблица 6 - Основные технические характеристики

Наименование характеристики	Значение
Полная мощность, потребляемая каждой цепью тока при базовом токе, нормальной температуре и номинальной частоте, В^А, не более	0,3
Полная (активная) мощность, потребляемая каждой цепью
напряжения, при номинальном значении напряжения, нормальной температуре и номинальной частоте, В^А (Вт), не более	10 (2)
Габаритные размеры (длинахширинахвысота), мм, не более Тип корпуса: - W9	209x128x76
- D1	130х90х69
- D17	130х90х70
- SP3	180х165х77
- SP17	220x165x75
Условия эксплуатации: - температура окружающей среды, °С	от -40 до +70
- температура окружающей среды, °С, для счетчиков с символом «F»	от -45 до +85
- относительная влажность, %	от 30 до 98
- атмосферное давление, кПа	от 70 до 106,7
Масса, кг, не более	1,5
Срок службы счетчика, лет, не менее	35
Средняя наработка на отказ, ч, не менее	350000

Знак утверждения типа

наносится на панель счетчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Комплект поставки приведен в таблице 7.

Таблица 7 - Комплектность средства измерений

Наименование	Обозначение	Количество
Счетчик электрической энергии однофазный многофункциональный	ОЭС-1	1 шт.
Пломба свинцовая1)	-	1-3 шт.
Леска пломбировочная1)	-	1-3 шт.
Кронштейн для крепления на опоре ЛЭП2)	-	1 шт.

таблицы 7

Наименование	Обозначение	Количество
Дистанционное индикаторное устройство3)	-	1 шт.
Технологическое программное обеспечение4-*	-	1 экз.
Руководство по эксплуатации4*	МИРТ.411152.233РЭ	1 экз.
Формуляр	МИРТ.411152.233ФО	1 экз.
Упаковка	-	1 экз.
Примечание: 1) В зависимости от типа корпуса. 2) Поставляется только со счетчиками в корпусных исполнениях для установки на опору ЛЭП. 3) Поставляется только со счетчиками в корпусных исполнениях для установки на опору ЛЭП, по согласованию с заказчиком может быть исключено из комплекта поставки. 4) В электронном виде. Последние версии технологического программного обеспечения и документации размещены на официальном сайте www.oes.energy и свободно доступны для загрузки.

Сведения о методиках (методах) измерений

приведены в разделе 3 «Подготовка и порядок работы» руководства по эксплуатации МИРТ.411152.233РЭ.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»

ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2»

ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

Приказ Росстандарта №1436 от 23.07.2021 Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц

Приказ Росстандарта от 26.09.2022 №2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»

МИРТ.411152.233ТУ Счетчики электрической энергии однофазные многофункциональные ОЭС-1. Технические условия

Правообладатель

Общество с ограниченной ответственностью «МИРТЕК»

(ООО «МИРТЕК»)

ИНН 2635813531

Юридический адрес: 355037, г. Ставрополь, ул. Доваторцев, 33А

Телефон: +7 (8652) 22-68-68

E-mail: info@mirtekgroup.ru

Веб-сайт: mirtekgroup.com

Изготовитель

Акционерное общество «ОБЪЕДИНЕННЫЕ ЭНЕРГЕТИЧЕСКИЕ СИСТЕМЫ» (АО «ОЭС»)

ИНН 7751303900

Юридический адрес: 108802, г. Москва, вн.тер.г. Муниципальный Округ Коммунарка, ул. Николо-Хованская, д. 16, к. 1, кв. 108

Адрес места осуществления деятельности: 347927, Ростовская обл., г. Таганрог, Поляковское ш., д. 15к

Телефон: +7 (495) 790-55-41

E-mail: office5@oes.energy

Web-сайт: www.oes.energy

Испытательный центр Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»

(ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д.31 Телефон: +7 (495) 544-00-00

Факс: +7 (499) 124-99-96

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310639

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 09 »    июня    2026 г. № ^{112 9}

Лист № 1 Регистрационный № 80485-20                                         Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Барьеры искрозащиты серии SIB

Назначение средства измерений

Барьеры искрозащиты серии SIB (далее по тексту - барьеры) предназначены для измерений, преобразований унифицированных сигналов силы постоянного тока, сигналов термопреобразователей сопротивления и термоэлектрических преобразователей, расположенных во взрывоопасной зоне, и вывода этих сигналов для подключения к оборудованию во взрывобезопасной зоне, а также для безопасного вывода управляющих сигналов в виде силы постоянного тока к исполнительным механизмам, расположенным во взрывоопасной зоне.

Описание средства измерений

Барьеры представляют собой промежуточные измерительные преобразователи сигналов постоянного тока, сигналов термопреобразователей сопротивления и термоэлектрических преобразователей (далее по тексту - термопар). Вход и выход барьеров гальванически изолирован. Барьеры конструктивно унифицированы.

Конструктивно барьеры выполнены в виде печатных плат с электронными компонентами, установленных в негорючий корпус, выполненный из пластика. С противоположных сторон корпуса размещены разъемы для подключения искробезопасных и искроопасных электрических цепей соответственно.

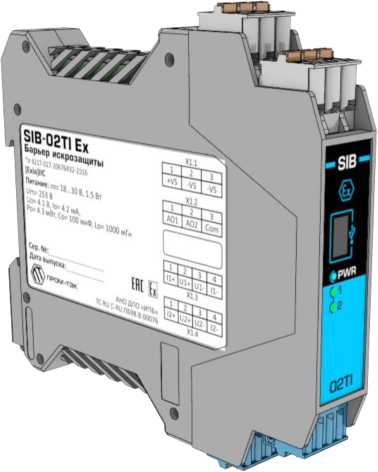

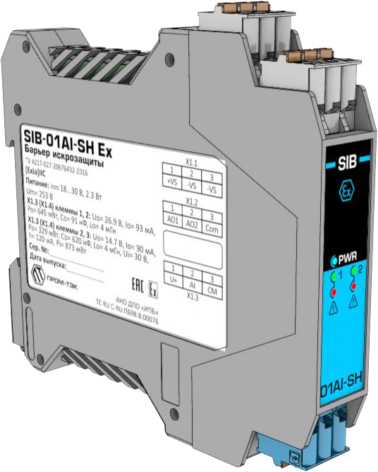

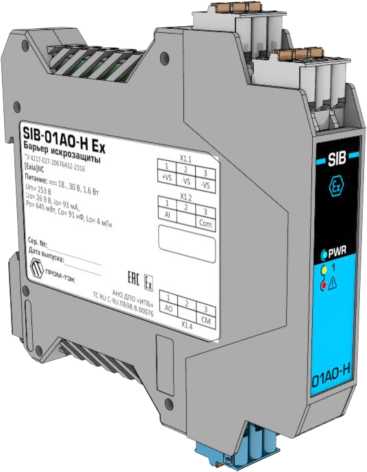

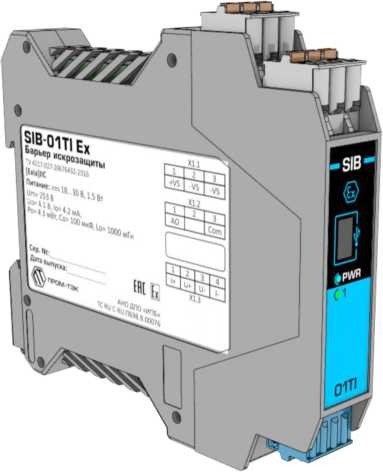

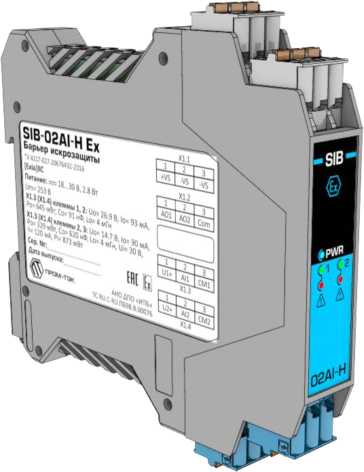

Серия SIB представлена следующими вариантами исполнения:

- Изолирующий повторитель унифицированного аналогового сигнала 0(4)...20 мА из взрывоопасной зоны, «прозрачный» для двустороннего обмена по протоколу HART. Может быть использован для питания датчика. Трехсторонняя изоляция вход/выход/питание. Индикация перегрузки канала.

Пример записи вариантов исполнения:

SIB-XXAI-XH Ех 1    2 3 45

• 1 - тип устройства;

• 2 - количество каналов:

01 - один канал;

02 - два канала;

• 3 - изолирующий повторитель аналогового сигнала 0(4)...20 мА из взрывоопасной зоны;

• 4 - дублирование выхода в опасную зону:

отсутствие буквы - стандартное исполнение. Дублирование выхода отсутствует; S - дублирование выхода. Только для одноканального варианта исполнения;

• 5 - поддержка протокола HART.

- Изолирующий повторитель аналогового сигнала 0(4)...20 мА во взрывоопасную зону, «прозрачный» для двустороннего обмена по протоколу HART. Трехсторонняя изоляция вход/выход/питание. Индикация обрыва и короткого замыкания линии связи с исполнительным устройством, а также имитация данного отказа в виде обрыва линии связи с управляющим устройством.

Пример записи вариантов исполнения:

SIB-01AO-H Ех 12 3 4

• 1 - тип устройства;

• 2 - количество каналов:

01 - один канал;

• 3 - изолирующий повторитель аналогового сигнала 0(4)...20 мА во взрывоопасную зону;

• 4 - поддержка протокола HART;

- Изолирующий преобразователь сигнала термопреобразователя сопротивления или термопары из взрывоопасной зоны в аналоговый сигнал 0(4)...20 мА постоянного тока. Трехсторонняя изоляция вход/выход/питание. Встроенная компенсация холодного спая. Программно-конфигурируемый тип входного датчика и диапазон преобразования.

Пример записи вариантов исполнения:

SIB-XXTI Ех 1     2 3

• 1 - тип устройства;

• 2 - количество каналов:

01 - один канал;

02 - два канала;

• 3 - изолирующий преобразователь сигнала термопреобразователя сопротивления или термопары из взрывоопасной зоны в аналоговый сигнал 0(4)...20 мА постоянного тока.

Общий вид барьеров представлен на рисунках 1-4.

Рисунок 2 - Общий вид барьера SIB-01AI-SH Ex

Рисунок 3 - Общий вид барьера SIB-01AO-H Ex

Программное обеспечение

Барьеры имеют встроенное программное обеспечение (ПО). ПО барьеров записывается в энергонезависимую память при изготовлении.

Влияние программного обеспечения учтено при нормировании метрологических и технических характеристик барьеров.

аблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	SIBTSoft
Номер версии (идентификационный номер) ПО	1) не ниже 005.х.ххх
) обозначение «х» не относится к метрологически значимому ПО

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями по метрологии Р 50.2.077-2014. Защита ПО от несанкционированного доступа и предотвращения от записи переменных или внесения активных команд обеспечивается парольным словом.

Метрологические и технические характеристики

Таблица 2 - Основные метрологические характеристики

Исполнение	Преобразуемая физическая величина/сигнал	Диапазон входных значений	Диапазон выходных значений	Пределы допускаемой основной приведенной (к диапазону входных значений) погрешности преобразований в нормальных условиях измерений1)	Пределы допускаемой дополнительной приведенной (к диапазону входных значений) погрешности преобразований от изменения температуры окружающего воздуха от нормальных условий на каждый 10 °С, %
1	2	3	4	5	6
SIB-01AI-H Ex SIB-02AI-H Ex SIB-01AI-SH Ex SIB-01AO-H Ex	Сила постоянного тока	от 0 до 20 мА	от 0 до 20 мА	±0,1	±0,05
SIB-01TI Ex SIB-02TI Ex	Электрическое сопротивление постоянному току (термопреобразовате -лей сопротивления по ГОСТ 6651-2009)	Pt1000 (от -200 до +850 °С)	от 0 до 20 мА	±0,04	±0,02
		1000П (от -200 до +850 °С)		±0,04	±0,02
		Pt50 (от -200 до +850 °С)		±0,08	±0,05
		Pt100 (от -200 до +850 °С)		±0,05	±0,02
		50П (от -200 до +850 °С)		±0,08	±0,05

Продолжение таблицы 2

1	2	3	4	5	6
		100П (от -200 до +850 °С)		±0,05	±0,02
		50М (от -180 до +200 °С)		±0,15	±0,08
		100М (от -180 до +200 °С)		±0,09	±0,05
		Cu50 (от -50 до +200 °С)		±0,21	±0,1
		Cu100 (от -50 до +200 °С)		±0,13	±0,08
		Ni100 (от -69 до +180 °С)		±0,10	±0,05
	Напряжение постоянного тока (термопары по ГОСТ Р 8.585-2001) 2)	TЖК (J) (от -210 до +1200 °С)		±0,09	±0,05
		ТХА (K) (от -270 до +1372 °С)		±0,10	±0,05
		ТНН (N) (от -270 до +1300 °С)		±0,12	±0,05
		ТХК (L) (от -200 до +800 °С)		±0,08	±0,05
		ТХКн (E) (от -270 до +1000 °С)		±0,08	±0,05
		ТПП (R) (от -50 до +1768 °С)		±0,14	±0,05
		ТМК (T) (от -270 до +400 °С)		±0,12	±0,05
		ТВР (A1) (от 0 до +2500 °С)		±0,09	±0,05

Продолжение таблицы 2

1	2	3	4	5	6
		ТВР (A2) (от 0 до +1800 °С)		±0,11	±0,05
		ТВР (A3) (от 0 до +1800 °С)		±0,11	±0,05
		ТПП (S) (от -50 до +1768 °С)		±0,15	±0,05
		ТПР (B) (от 0 до +1820 °С)		±0,20	±0,1
		ТМК (M) (от -200до +100 °С)		±0,25	±0,1
	Напряжение постоянного тока	от -1500 до +1500 мВ		±0,04	±0,02
		от -150 до +150 мВ		±0,05	±0,02
	Электрическое сопротивление постоянному току	от 0 до 5000 Ом		±0,04	±0,02
Примечание: 1) - Нормальные условия измерений: - температура окружающей среды - от 15 до 25 °C; - относительная влажность воздуха при +25 °С, - от 45 до 80 %; - атмосферное давление, - от 84,0 до 106,7 кПа 2) - Нормировано без учета погрешности измерения температуры холодного спая. Пределы допускаемой абсолютной погрешности компенсации температуры холодного спая при температуре окружающей среды (20±5) °С не превышает ±1,5 °С.

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Параметры электрического питания: - напряжение постоянного тока, В	от 18 до 30
Потребляемая мощность, Вт, не более	2,8
Маркировка взрывозащиты по ТР ТС 012/2011	[Ex ia] IIC
Рабочие условия измерений: - температура окружающей среды, °C	от -40 до +60
- относительная влажность воздуха при +25 °С, %, не более	98 (без конденсации)
- атмосферное давление, кПа	от 84 до 106,7
Степень защиты корпуса	IP30
Габаритные размеры, мм, не более, для исполнений: - SIB-01AI-H Ex, SIB-02AI-H Ex, SIB-01AI-SH Ex, SIB-01AO-H Ex
- ширина	17,5
- высота	111,0
- глубина - SIB-01 TI Ex, SIB-02 TI Ex	113,5
- ширина	17,5
- высота	108,0
- глубина	113,5
Масса, кг, не более	0,2
Средний срок службы, лет, не менее	10
Средняя наработка на отказ, ч, не менее	120000

Знак утверждения типа

наносится на лицевую панель методом наклейки этикеток и на титульные листы руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность барьеров

Наименование	Обозначение	Количество
Барьеры искрозащиты серии SIB1)	SIB-01AI-H Ex, SIB-02AI-H Ex, SIB-01AI-SH Ex, SIB-01AO-H Ex, SIB-01 TI Ex, SIB-02 TI Ex	1 шт.
Руководство по эксплуатации1)	ПРОМ.411531.001РЭ, ПРОМ.411531.002РЭ, ПРОМ.411531.005РЭ	1 экз.
Паспорт1)	ПРОМ.411531.001 -01ПС, ПРОМ.411531.001 -02ПС, ПРОМ.411531.001-03ПС, ПРОМ.411531.002ПС, ПРОМ.411531.005-01ПС, ПРОМ.411531.005-02ПС	1 экз.
Методика поверки	-	1 экз.
1) - обозначение изменяется в зависимости от заказа

Сведения о методиках (методах) измерений приведены в эксплуатационных документах. Нормативные и технические документы, устанавливающие требования к барьерам искрозащиты серии SIB

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 8.585-2001 Государственная система обеспечения единства измерений. Термопары. Номинальные статические характеристики преобразования

ГОСТ 6651-2009 Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний

ТУ 4217-027-20676432-2016 Барьеры искрозащиты серии SIB. Технические условия Правообладатель

Общество с ограниченной ответственностью «ПРОМ-ТЭК»

(ООО «ПРОМ-ТЭК»)

ИНН 0278202401

Юридический адрес: 199106, г. Санкт-Петербург, вн.тер.г. муниципальный округ Гавань, линия 26-ая В.О., д. 15, к. 2, литера А, помещ. 168-Н, офис 1

Изготовитель

Общество с ограниченной ответственностью «ПРОМ-ТЭК»

(ООО «ПРОМ-ТЭК»)

ИНН 0278202401

Юридический адрес: 199106, г. Санкт-Петербург, вн.тер.г. муниципальный округ Гавань, линия 26-ая В.О., д. 15, к. 2, литера А, помещ. 168-Н, офис 1

Адрес места осуществления деятельности: 450112, Республика Башкортостан, г. Уфа, Орджоникидзевский р-н, ул. Федоровская, д. 6, к. 1

Телефон/факс: +7 (812) 245-05-62

E-mail: info@prom-tec.net

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы»

(ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77

Факс: +7 (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 09 »   июня    2026 г. № ¹¹²⁹

Лист № 1 Регистрационный № 37155-16                                         Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки для поверки счетчиков электроэнергии СКВТ - Д621 тип А2312

Назначение средства измерений

Установки для поверки счетчиков электроэнергии СКВТ - Д621 тип А2312 предназначены для воспроизведения напряжения постоянного тока.

Описание средства измерений

Принцип работы установок для поверки счетчиков электроэнергии СКВТ - Д621 тип А2312 (далее - установки) основан на формировании напряжения постоянного тока в последовательных и параллельных цепях счетчиков, подключаемых к установкам.

Установки представляют собой рабочее место для поверки счетчиков киловатт-часов постоянного тока СКВТ - Д621 (Госреестр 2655-08) и состоят из блока управления (далее - БУ) и шкафа измерительного (далее - шкаф) для размещения счетчика вместе с собственным резистором Р600М.

В блоке управления смонтированы: источник высокого напряжения для питания параллельной цепи поверяемого счетчика, прецизионный делитель напряжения для измерения высокого напряжения и делитель напряжения для цепей обратной связи, источник тока для питания последовательной цепи поверяемого счетчика и источника внутренних схем блока управления.

Цифровой вольтметр В7-65 устанавливается на верхнюю крышку блока управления и подключается к нему через розетки Х2 (питание) и Х7 (измерение) на лицевой панели блока управления.

В шкафу предусмотрены места для размещения и закрепления поверяемого счетчика и его добавочного сопротивления. Имеется подсветка шкафа счетчика.

Общий вид установок для поверки счетчиков электроэнергии СКВТ - Д621 тип А2312 показан на рисунке 1.

Место пломбировки

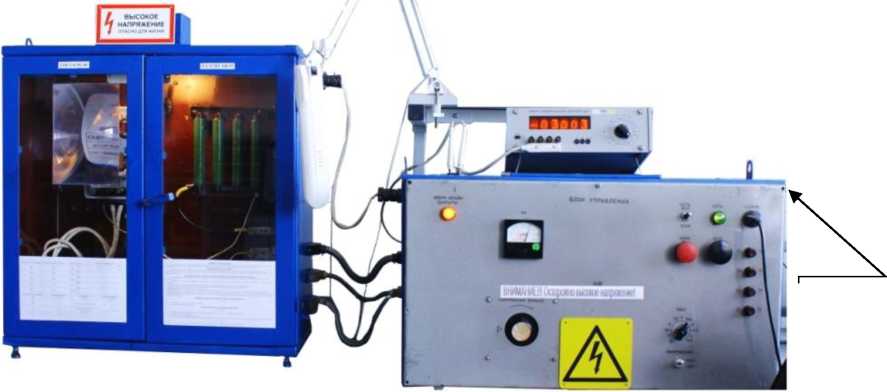

Рисунок 1 - Фотография общего вида установок для поверки счетчиков электроэнергии

СКВТ - Д621 тип А2312

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические и технические характеристики установок для поверки счетчиков электроэнергии СКВТ - Д621 тип А2312

Параметр	Значение
Параметры источника напряжения постоянного тока для питания параллельной цепи поверяемого счетчика
Номинальное выходное напряжение, В	3000
Максимальное выходное напряжение, В	3900
Коэффициент пульсации, %, не более	±5,0
Диапазон действительных значений номинального выходного напряжения, В	от 2940 до 3060
Пределы допускаемой относительной погрешности стабильности поддержания номинального выходного напряжения, %	±0,25
Параметры источника постоянного тока для питания последовательной цепи поверяемого счетчика
Номинальное напряжение, мВ	150
Максимальное напряжение, мВ, не более	225
Минимальное напряжение, мВ	3
Диапазон действительных значений номинального напряжения, мВ	от 147 до 153
Ступени изменения напряжения, % от номинального значения	2, 20, 50, 100, 120, 150
Коэффициент пульсации, %, не более	±5,0
Пределы допускаемой относительной погрешности стабильности поддержания номинального напряжения, %	±0,25
Напряжение питания переменного тока частотой 50 Гц, В	от 198 до 242
Потребляемая мощность, кВт, не более	1

Знак утверждения типа

наносится на фирменную табличку установок для поверки счетчиков электроэнергии СКВТ -Д621 тип А2312, на руководство по эксплуатации и паспорт.

Комплектность средства измерений

Комплект поставки установок для поверки счетчиков электроэнергии СКВТ - Д621 тип А2312 указан в таблице 2.

Таблица 2

Наименование

Установка для поверки счетчика электроэнергии СКВТ-Д621 тип А2312

Сведения о методиках (методах) измерений

Методы измерений с помощью установок для поверки счетчиков электроэнергии СКВТ - Д621 тип А2312 указаны в руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»

ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»

ТУ 3185-2196-04708730-2007 «Установка для поверки счетчиков электроэнергии СКВТ - Д621 тип А2312. Технические условия»

Изготовитель

Проектно-конструкторско-технологическое бюро - филиал открытого акционерного общества «Российские железные дороги»

(ПКТБ ОАО «РЖД»)

ИНН 7708503727

Юридический адрес: 107174, г. Москва, вн.тер.г. Муниципальный округ Басманный, ул. Новая Басманная, д. 2/1, стр.1

Тел.: +7 (499) 262-73-62; Факс: +7 (499) 262-12-10

E-mail: mail@pkbct.ru

Испытательный центр Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве»

(ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Тел: (495) 544-00-00 Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа RA RU.310639 от 16.04.2015 г.

---
