МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

10 августа 2018 г.                                                  1664

Москва

О внесении изменений в описание типа на измерители температуры многоканальные прецизионные МИТ 8

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «ИзТех» от 03 мая 2018 г. № 331 приказываю:

  • 1. Внести изменения в описание типа на измерители температуры многоканальные прецизионные МИТ 8, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 19736-11, изложив его в новой редакции согласно приложению к настоящему приказу.

  • 2.  Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) оформить новое описание типа средства измерений.

  • 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

С.С. Голубев

г                             "    '         X

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036ECDC011E780DAE0071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20.11.2018

Приказ Росстандарта №1664 от 10.08.2018, https://oei-analitika.ru



Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «10» августа 2018 г. №1664

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители температуры многоканальные прецизионные МИТ 8

Назначение средства измерений

Измерители температуры многоканальные прецизионные МИТ 8 (далее по тексту -приборы) предназначены для измерений сигналов электрического сопротивления и напряжения постоянного тока, поступающих от первичных преобразователей температуры, и преобразования их по стандартным или индивидуальным статическим характеристикам в значение температуры.

Описание средства измерений

Принцип действия приборов основан на измерении и преобразовании сигналов электрического сопротивления и напряжения постоянного тока, поступающих от первичных преобразователей температуры, и преобразования их по стандартным или индивидуальным

статическим характеристикам в значение температуры.

В качестве первичных преобразователей температуры применяются термопреобразователи сопротивления (ТС) и преобразователи термоэлектрические (ТП) с индивидуальными или номинальными статическими характеристиками преобразования (НСХ) по ГОСР 6651-2009 и ГОСТ Р 8.585-2001, включая эталонные ТС и ТП (ППО, ПРО и МКО).

Приборы МИТ 8 выпускаются в следующих модификациях:

- МИТ 8.02 - предназначен для работы с термопреобразователями

номинальное сопротивление которых при 0 °С (Ro) равно 10 и 25 Ом;

  • - МИТ 8.03 - предназначен

у которых Ro равно 50 и 100 Ом;

  • - МИТ 8.04 - предназначен

у которых Ro = 500 Ом;

  • - МИТ 8.05 - предназначен

сопротивления,

для

для

работы

работы

для у которых R0 равно 50, 100, 500 или 1000 Ом;

- МИТ 8.10, МИТ 8.10М, МИТ

работы

термопреобразователями

термопреобразователями

термопреобразователями

сопротивления,

сопротивления,

сопротивления,

8.10М1 - предназначены для работы с термопреобразователями сопротивления, у которых R0 равно 10, 25, 50, 100, 500, 1000 Ом;

- МИТ 8.15 - предназначены для работы с термопреобразователями сопротивления, у которых R0 равно 1, 10, 25, 50, 100 или 500 Ом.

Структурная схема прибора приведена на рисунке 1.

Приказ Росстандарта №1664 от 10.08.2018, https://oei-analitika.ru

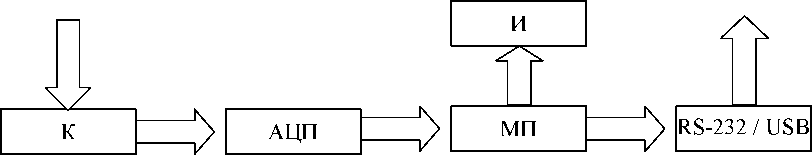

Рисунок 1 - Структурная схема приборов

где,  К      - коммутатор;

АЦП  - аналого-цифровой преобразователь;

МП   - микропроцессор;

И     - индикатор;

RS-232/USB - интерфейс связи с компьютером.

Первичные преобразователи температуры подключаются к входам коммутатора. Каждый канал независимо от других может быть включен или выключен. Сигнал с каждого включенного канала последовательно по заданной программе попадает на вход аналогоцифрового преобразователя (АЦП). После преобразования входного сигнала полученную информацию обрабатывает микропроцессор (МП). В соответствии со статической характеристикой вычисляется температура, измеренная первичными преобразователями. Результаты измерений отображаются на дисплее и передаются на последовательный порт RS-232 или USB.

Прибор может работать как под управлением персонального компьютера, так и автономно. При помощи последовательного порта RS232 или USB в прибор можно загрузить калибровочные характеристики используемых ТС и ТП и программу работы, а также считывать результаты измерений. Внутренняя память прибора рассчитана на 8 (16 - для МИТ 8.10М1) индивидуальных статических характеристик преобразования.

Измеритель температуры многоканальный прецизионный МИТ 8 выполнен в виде настольного переносного прибора.

На лицевой панели приборов МИТ 8.02 - МИТ 8.10 расположены: дисплей, клавиши управления и тумблер включения питания. На лицевой панели приборов МИТ 8.10М, МИТ 8.10М1, МИТ 8.15 расположены: дисплей и две ручки управления. Фотографии общего вида приборов приведены на рисунке 2.

Приказ Росстандарта №1664 от 10.08.2018, https://oei-analitika.ru

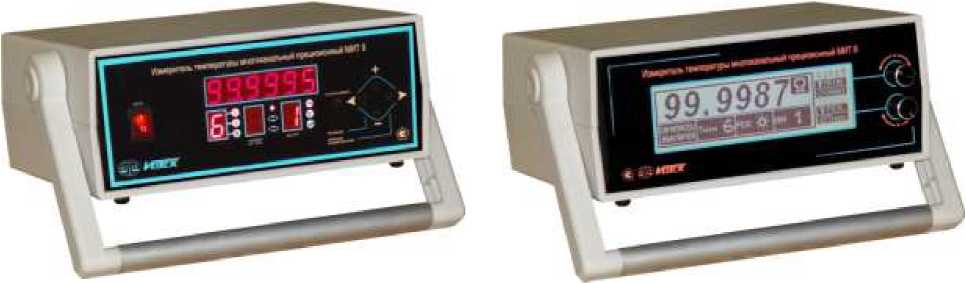

а) МИТ 8.02 - МИТ 8.10

б) МИТ 8.10М, МИТ 8.10М1,МИТ 8.15

Рисунок 2 - Общий вид измерителей температуры многоканальных прецизионных МИТ 8

На дисплее прибора может быть отображено:

  • - измеряемая величина (температура (°С), сопротивление (Ом), напряжение (мВ));

  • - режим работы;

  • - номер канала;

  • - размерность измеряемой величины;

  • - номер статической характеристики;

  • - ток питания датчиков «I»;

  • - номер опорного резистора «R»;

  • - время измерений «t».

Дополнительно на дисплее МИТ 8.10М, МИТ 8.10М1, МИТ 8.15 может быть отображено:

  • - значения внутренних опор;

  • - коэффициенты статических характеристик;

  • - текущее время.

На задней панели приборов расположены:

  • - разъем «сеть» для подключения электропитания к прибору;

  • - разъем для подключения к ПК по RS-232;

  • - разъем для подключения к ПК по USB;

  • - разъемы для подключения датчиков температуры;

  • - разъем для подключения внешнего опорного резистора (у МИТ 8.10 (8.10М, 8.10М1, 8.15)).

В модификациях МИТ 8.10М, МИТ 8.10М1, МИТ 8.15 на задней панели расположен выключатель питания.

Приборы оснащаются ручкой для переноски, по запросу возможно изготовление без ручки. Цвет корпуса приборов варьируется от светло-серого до темно-серого.

Приборы пломбируются при помощи разрушающейся наклейки, ограничивающей доступ к одному из четырех винтов, скручивающих корпус прибора.

Программное обеспечение

Программное обеспечение (ПО) приборов состоит из двух частей: встроенного и автономного ПО.

Автономное ПО устанавливается на персональный компьютер (ПК) и предназначено для программирования МИТ 8, управления его работой (страница «Программирование»), считывания результатов измерений и создания файлов с результатами измерений (страница «Считывание»).

Страница «Программирование» позволяет создать программу работы МИТ 8 и записать ее в энергонезависимую память прибора. При работе прибора под управлением персонального компьютера страница «Программирование» позволяет оперативно изменять установки прибора. Страница «Считывание» предназначена для считывания результатов измерений, сохранения результатов, а также отображения их в виде графика.

Идентификационные данные автономного ПО приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Наименование ПО

МИТ 8 v2.9

Идентификационное наименование ПО

mit8v2 9.exe

Номер версии (идентификационный номер) ПО, не ниже

не ниже 2.9

Цифровой идентификатор программного обеспечения

FA2E

Алгоритм вычисления цифрового идентификатора программного обеспечения

двухбайтовая сумма с переполнением

Уровень защиты автономного программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендацией по метрологии Р 50.2.077-2014, программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.

Встроенное программное обеспечение предназначено для обеспечения процесса измерений, математического расчета измеряемых и отображаемых величин, управления дисплеем и клавиатурой, а также для обеспечения канала связи с ПК.

Идентификационные данные встроенного ПО приведены в таблице 2.

Таблица 2

Идентификационные данные (признаки)

Значение

Наименование ПО

МИТ 8.02, МИТ 8.03,

МИТ 8.04, МИТ 8.05,

МИТ 8.10

МИТ 8.10М,

МИТ 8.10М1,

МИТ 8.15

Идентификационное наименование ПО

-

-

Номер версии (идентификационный номер) ПО, не ниже

не ниже 2.92

не ниже 2.92

Цифровой идентификатор программного обеспечения

AA45

1316

Алгоритм вычисления цифрового идентификатора программного обеспечения

двухбайтовая сумма с переполнением

двухбайтовая сумма с переполнением

Встроенное программное обеспечение располагается во внутреннем ПЗУ микроконтроллера и защищено от считывания и модификации.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014, программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.

Метрологические и технические характеристики приведены в таблицах 3-10.

Таблица 3

Наименование характеристики

Значение характеристики

Количество измерительных каналов для подключения термометров сопротивлений, в зависимости от модификации прибора, шт

- МИТ 8.02, МИТ 8.03, МИТ 8.04, МИТ 8.05, МИТ 8.10, МИТ 8.10М, МИТ 8.15

8

- МИТ 8.10М1

16

Количество измерительных каналов для подключения термоэлектрических преобразователей (термопар), в зависимости от модификации прибора, шт

- МИТ 8.02, МИТ 8.03, МИТ 8.04, МИТ 8.05,

МИТ 8.10, МИТ 8.10М, МИТ 8.15

8

- МИТ 8.10М1

16

Токи питания термометров сопротивления (измерительные токи), в зависимости от модификации прибора, мА

- МИТ 8.15

0,4; 0,7; 1,0; 1,5; 2,0; 2,5; 3,0; 4,0

- МИТ 8.10, МИТ 8.10М, МИТ 8.10М1

0,1; 0,2; 0,4; 0,7; 1,0; 1,5; 2,0; 4,0

- МИТ 8.05

0,1; 0,2; 1,0; 1,5

- МИТ 8.02

2,0; 4,0

- МИТ 8.03

1,0; 1,5

- МИТ 8.04

0,2; 0,4

Пределы допускаемой абсолютной погрешности приборов МИТ 8.02, МИТ 8.03, МИТ 8.04, МИТ 8.05, МИТ 8.10, МИТ 8.10М, МИТ 8.10М1 при измерении температуры, без учета погрешности первичного преобразователя, в нормальных условиях, и верхние пределы диапазонов измерений соответствуют значениям, указанным в таблице 4.

Таблица 4

Термопреобразователи сопротивления

Диапазоны измерений температуры, °С

Пределы допускаемой абсолютной погрешности

МИТ 8.02 - МИТ 8.10, °С

Номинальное

сопротивление при 0 °С

Токи питания ТС, мА

R0 = 10 Ом

4,0

от -200 до +962

±(0,004+10-5-t)

2,0

от -200 до +962

±(0,008+10-5-t)

Ro = 100 Ом

1,5

от -200 до +250

±(0,003+10-5-t)

1,0

от -200 до +500

±(0,0035+10-5-t)

0,7

от -200 до +750

±(0,004+10-5-t)

Термопреобразователи

сопротивления

Диапазоны измерений температуры, °С

Пределы допускаемой абсолютной погрешности

МИТ 8.02 - МИТ 8.10, °С

Номинальное

сопротивление при 0 °С

Токи питания ТС, мА

R0 = 500 Ом

0,4

от -200 до +125

±(0,003+10-5-t)

0,2

от -200 до +500

±(0,004+10-5-t)

0,1

от -200 до +750

±(0,005+10-5-t)

Ro = 1000 Ом

0,2

от -200 до +125

±(0,003+10-5-t)

0,1

от -200 до +250

±(0,004+10-5-t)

Термоэлектрические преобразователи

определяются типом термоэлектрического преобразователя

±0,15

Примечание к таблице: t - измеряемая температура, °С

Пределы допускаемой абсолютной погрешности приборов МИТ 8.15 при измерении температуры, без учета погрешности первичного преобразователя, в нормальных условиях, и верхние пределы диапазонов измерений соответствуют значениям, указанным в таблице 5.

Таблица 5

Термопреобразователи сопротивления

Диапазоны измерений температуры, °С

Пределы допускаемой абсолютной погрешности МИТ 8.15, °С

Номинальное

сопротивление при 0 °С

Токи питания ТС, мА

R0 = 1 Ом

4,0

от -200 до +875

±(0,003+3-10-6-t)

R0 = 10 Ом

1,0

от -200 до +625

±(0,002+3-10-6-t)

R0 = 100 Ом

1,0

от -200 до +500

±(0,001+3-10-6-t)

0,7

от -200 до +750

±(0,002+3-10-6-t)

0,4

от -200 до +962

±(0,002+3-10-6-t)

R0 = 500 Ом

0,4

от -200 до +125

±(0,001+3-10-6-t)

Термоэлектрические преобразователи

определяются типом термоэлектрического преобразователя

±0,05

Примечание к таблице: t - измеряемая температура, °С

Пределы допускаемой абсолютной погрешности за 24 часа приборов МИТ 8.15 при измерении температуры, без учета погрешности первичного преобразователя, в нормальных условиях, и верхние пределы диапазонов измерений соответствуют значениям, указанным в таблице 6.

Таблица 6

Термопреобразователи сопротивления

Диапазоны измерений температуры, °С

Пределы допускаемой абсолютной погрешности МИТ 8.15 за 24 часа, °С

Номинальное

сопротивление при 0 °С

Токи питания ТС, мА

R0 = 1 Ом

4,0

от -200 до +875

±(0,001+10-6-t)

R0 = 10 Ом

1,0

от -200 до +625

±(0,0005+10-6-t)

Термопреобразователи сопротивления

Диапазоны измерений температуры, °С

Пределы допускаемой абсолютной погрешности МИТ 8.15 за 24 часа, °С

Номинальное

сопротивление при 0 °С

Токи питания ТС, мА

R0 = 100 Ом

1,0

от -200 до +500

±(0,0005+10-6-t)

0,7

от -200 до +750

0,4

от -200 до +962

R0 = 500 Ом

0,4

от -200 до +125

±(0,0003+10-6-t)

Термоэлектрические преобразователи

определяется типом термоэлектрического преобразователя

±0,02

Примечание к таблице: t - измеряемая температура, °С

Верхние пределы диапазонов измерений и пределы допускаемой абсолютной погрешности при измерении напряжения постоянного тока и электрического сопротивления приборов МИТ 8.02, МИТ 8.03, МИТ 8.04, МИТ 8.05, МИТ 8.10, МИТ 8.10М, МИТ 8.10М1 приведены в таблице 7.

Таблица 7

Измеряемая величина

Токи питания

ТС, мА

Верхние пределы диапазонов измерений

Пределы допускаемой абсолютной погрешности

МИТ 8.02 - МИТ 8.10

Сопротивление

4,0

75 Ом

±(0,0001+10-5-R) Ом

2,0

150 Ом

±(0,0002+10-5-R) Ом

1,5

200 Ом

±(0,0003+10-5-R) Ом

1,0

300 Ом

±(0,0005+10-5-R) Ом

0,7

420 Ом

±(0,0006+10-5-R) Ом

0,4

750 Ом

±(0,0012+10-5-R) Ом

0,2

1500 Ом

±(0,0030+10-5-R) Ом

0,1

2000 Ом

±(0,0050+10-5-R) Ом

Напряжение

+300 мВ

±(0,0010+10-4-U) мВ

Примечание к таблице:

R - измеряемое сопротивление, Ом; U - измеряемое напряжение, мВ.

Верхние пределы диапазонов измерений и пределы допускаемой абсолютной погрешности при измерении напряжения постоянного тока и электрического сопротивления приборов МИТ 8.15 приведены в таблице 8.

Таблица 8

Измеряемая

величина

Токи питания ТС, мА

Опорное сопротивление

Верхние пределы диапазонов измерений

Пределы допускаемой абсолютной погрешности МИТ 8.15

Сопро

тивление

4,0

Rr1

4,5 Ом

±(0,00001+340"6-R) Ом

4,0

Rr2

35 Ом

±(0,00003+340"6-R) Ом

3,0

Rr2

50 Ом

±(0,00005+340"6-R) Ом

2,5

Rr2

30 Ом

±(0,00003+340"6-R) Ом

2,0

Rr2

35 Ом

±(0,00003+340"6-R) Ом

1,5

Rr2

50 Ом

±(0,00005+340"6-R) Ом

1,0

Rr2

35 Ом

±(0,00004+340"6-R) Ом

1,0

Rr3

300 Ом

±(0,0002+340"6-R) Ом

0,7

Rr3

400 Ом

±(0,0003+340"6-R) Ом

0,4

Rr3

750 Ом

±(0,0005+340"6-R) Ом

апряжение

+1200 мВ

+(0,0001+340"5-U) мВ

Примечание к таблице:

R - измеряемое сопротивление, Ом;

U - измеряемое напряжение, мВ;

Rr1, Rr2, Rr3 - внутренние опорные сопротивления.

Верхние пределы диапазонов измерений и пределы допускаемой абсолютной погрешности при измерении напряжения постоянного тока и электрического сопротивления за 24 часа приборов МИТ 8.15 приведены в таблице 9.

Таблица 9

Измеряемая величина

Токи питания ТС, мА

Опорное сопротивление

Верхние пределы диапазонов измерений

Предел допускаемой абсолютной погрешности

МИТ 8.15 за 24 часа

Сопро

тивление

4,0

Rr1

4,5 Ом

±(0,000003+10"6-R) Ом

4,0

Rr2

35 Ом

±(0,00001+10"6-R) Ом

3,0

Rr2

50 Ом

2,5

Rr2

30 Ом

2,0

Rr2

35 Ом

1,5

Rr2

50 Ом

1,0

Rr2

35 Ом

1,0

Rr3

300 Ом

±(0,0001+10"6-R) Ом

0,7

Rr3

400 Ом

0,4

Rr3

750 Ом

Напряжение

+1200 мВ

±(0,0001+540"6U) мВ

При отклонении температуры окружающего воздуха от нормальной до любой температуры в пределах от +10 до +40 °С, погрешность измерений не превышает пределов допускаемой абсолютной погрешности.

При изменении напряжения питающей сети на +10 или -15% от номинального значения, погрешность измерений не превышает предела допускаемой абсолютной погрешности.

Остальные технические характеристики приведены в таблице 10.

Таблица 10

Наименование характеристики

Значение характеристики

Время установления рабочего режима прибора , ч.

1

Потребляемая электрическая мощность, Вт, не более

5

Габаритные размеры (В*Ш*Г), мм, не более:

95x260x190

Масса, кг, не более

1,2

Срок службы, лет, не менее

12

Нормальные условия эксплуатации:

- температура окружающего воздуха, °С

от +15 до +25

- относительная влажность окружающего воздуха, %, не более

80

- атмосферное давление, кПа (мм рт. ст.)

от 96 до 104 (от 720 до 780)

- напряжение сети питания, В

от 215 до 225

- частота сети питания, Гц

от 49 до 51

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

от +10 до +40

- относительная влажность окружающего воздуха, %, не более

80

- атмосферное давление, кПа (мм рт. ст.)

от 96 до 104 (от 720 до 780)

- напряжение сети питания, В

от 187 до 242

- частота сети питания, Гц

от 49 до 51

Знак утверждения типа

наносится на лицевую панель прибора методом офсетной печати, на эксплуатационную документацию - типографским способом.

Комплектность средства измерений Комплектность прибора приведена в таблице 11.

Таблица 11

Наименование

Кол-во

Примечание

Прибор МИТ 8

1 шт.

-

Компакт диск с программным обеспечением

1 шт.

-

Кабель связи прибора с ПК через интерфейс

RS-232 или USB

1 шт.

-

Кабель сетевой

1 шт.

-

Паспорт

1 экз.

-

Руководство по эксплуатации

1 экз.

-

Разъем для подключения первичных преобразователей (MiniDin 6, по запросу -

LEMO, РС-7)

8 шт.

для модификации

МИТ8.10М1 - 16 шт.

Разъем для подключения внешнего опорного резистора DB15M

1 шт.

только для модификаций

МИТ8.10, МИТ8.10М,

МИТ8.10М1, МИТ8.15

По дополнительному заказу: первичные преобразователи температуры.

Поверка

проводится по документу РЭ 4211-102-56835627-10 «Измерители температуры многоканальные прецизионные МИТ 8. Руководство по эксплуатации», раздел 6 «Методика поверки», утвержденному ГЦИ СИ ФГУ «Ростест-Москва» 28.02.2011 г.

Основные средства поверки:

Эталон 1-го разряда единицы электрического сопротивления - меры электрического сопротивления однозначные МС 3005 (Регистрационный № 12757-91);

Компаратор напряжений Р3003, кл. 0,0005 (Регистрационный № 7476-91);

Нормальный элемент Х482, 2 разряд (Регистрационный № 3789-73).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ, с требуемой точностью.

Знак поверки наносится в паспорт и (или) на свидетельство о поверке.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к измерителям температуры многоканальным прецизионным МИТ 8

ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

ТУ 4211-102-56835627-10 Измерители температуры многоканальные прецизионные МИТ 8. Технические условия.

Изготовитель

Общество с ограниченной ответственностью «ИзТех» (ООО «ИзТех»)

ИНН 5044032048

Адрес: 124460, г. Москва, г. Зеленоград, 3-й Западный проезд, д.9 (адрес для корреспонденции: 124460, г. Москва, К-460, а/я 56)

Телефон: +7 (495) 665-51-43, факс: +7 (495) 585-51-43

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве»

Адрес: 117418, г. Москва, Нахимовский проспект, 31

Телефон/факс: +7 (495) 544-00-00, +7 (499) 129-19-11/ (499) 124-99-96

Web-сайт: www.rostest.ru; E-mail: info@rostest.ru

Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
