№262 от 08.02.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 31170
О переоформлении свидетельства об утверждении типа средства измерений № 50722 "Калибраторы электрических сигналов СА11Е, СА12Е, СА51, СА71, СА150, СА450" и внесении изменений в описание типа
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ8 февраля 2018 г.
№ 262
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 50722 «Калибраторы электрических сигналов САНЕ, СА12Е, СА51, СА71, СА150, СА450» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее —- Административный регламент) и в связи с обращениями ООО «Иокогава Электрик СНГ» б/д № YRU-L017 приказываю:
-
1. Внести изменения в описание типа на калибраторы электрических сигналов САНЕ, СА12Е, СА51, СА71, СА150, СА450, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 53468-13, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Переоформить свидетельство об утверждении типа № 50722 «Калибраторы электрических сигналов СА11Е, СА12Е, СА51, СА71, СА150, СА50», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 53468-13, в связи с переименованием предприятия-изготовителя с «Yokogawa Meters & Instruments Corporation», Япония на «Yokogawa Test & Measurement
Corporation», Япония.
-
3.
(А.Ю.Кузин) обеспечить г оформление свидетельства
юридическому лицу или иг
-
Управлению меурологпп (Е.Р.Лаоаропмо), ФГУГК
«вниимс» регламентом и выдачу его
-
4. Контроль за исполт зЬ собой.
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 20.11.2017 до 20.11.2018
X___________________
Заместитель Руководителя
С.С.Голубев
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «08» февраля 2018 г. №262
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Калибраторы электрических сигналов CAI IE, СА12Е, СА51, СА71, СА150, СА450
Назначение средства измеренийКалибраторы электрических сигналов СА11Е, СА12Е, СА51, СА71, СА150, СА450 (далее - калибраторы) предназначены для измерения и воспроизведения напряжения постоянного и переменного тока, силы постоянного тока, частоты переменного тока, электрического сопротивления постоянному току (в том числе от термопар и термопреобразователей сопротивления).
Описание средства измеренийКалибраторы представляют собой портативные электрические приборы с расположенными на передней панели жидкокристаллическим дисплеем с регулируемой подсветкой и клавишами, которые группируются в соответствии с их функциями.
Калибраторы различных моделей отличаются функциональными возможностями, метрологическими и техническими характеристиками. Функциональные возможности калибраторов в зависимости от модели приведены в таблице 1.
Питание калибраторов осуществляется как от батарей, так и от сети переменного тока при использовании специального адаптера. Наличие во всех калибраторах, кроме СА12Е, встроенного источника питания постоянного тока 24 В позволяет использовать калибраторы в качестве источника питания для датчиков.
На рисунке 1 приведён общий вид калибраторов САПЕ, СА12Е, на рисунке 2 приведена схема пломбирования калибраторов CAI IE, СА12Е.
Рисунок 1 - Общий вид калибраторов CAI 1Е, СА12Е
Вид сзади (со снятой задней крышкой)
Место нанесения поверительной наклейки

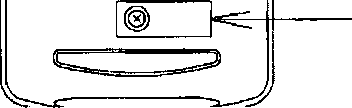

Рисунок 2 - Схема пломбирования калибраторов CAI IE, СА12Е
Таблица 1 - Функциональные возможности калибраторов в зависимости от модели
|
Функция |
СА11Е |
СА12Е |
СА51 |
СА71 |
СА150 |
СА450 |
|
Измерение напряжения постоянного тока |
+ |
+ |
+ |
4- |
4- |
4- |
|
Измерение силы постоянного тока |
+ |
- |
+ |
+ |
4- |
4- |
|
Измерение сопротивления постоянному току |
- |
+ |
+ |
+ |
4- |
4- |
|
Измерение напряжения переменного тока |
- |
- |
4- |
4- |
- |
4- |
|
Измерение частоты |
- |
- |
+ |
+ |
4- |
+ |
|
Воспроизведение напряжения постоянного тока |
+ |
+ |
+ |
+ |
4- |
- |
|
Воспроизведение силы постоянного тока |
+ |
- |
4- |
4- |
4- |
4- |
|
Воспроизведение сопротивления постоянному току |
- |
+ |
+ |
4- |
+ |
- |
|
Воспроизведение частоты |
- |
- |
+ |
4- |
4- |
- |
|
Измерение сигналов термопар |
- |
+ |
- |
+ |
4- |
- |
|
Воспроизведение сигналов термопар |
- |
+ |
+ |
+ |
4" |
- |
|
Измерение сигналов термометров сопротивления |
- |
+ |
- |
4- |
4- |
- |
|
Воспроизведение сигналов термометров сопротивления |
- |
+ |
+ |
+ |
+ |
- |
Калибраторы СА51, СА71, СА150, СА450 состоят из двух рабочих секций (измерение и воспроизведение), работающих независимо друг от друга и гальванически развязанных. Это позволяет использовать калибраторы для одновременного воспроизведения выходного сигнала и измерения входного сигнала. На рисунке 3 приведён общий вид калибраторов СА51, СА71, СА150, 4 - общий вид калибратора СА450, на рисунке 5 - схема пломбирования калибраторов СА51, СА71, СА150, СА450.
Рисунок 5 - Схема пломбирования калибраторов СА51, СА71, СА150, СА450
Рисунок 4 - Общий вид калибраторов СА450
Для преобразования измеренных аналоговых сигналов в цифровой код и преобразование цифрового кода в аналоговую форму используются алгоритмы, реализованные в базовом программном обеспечении (БПО) и записанные в постоянной памяти калибраторов. Базовое программное обеспечение (БПО) устанавливается в энергонезависимую память на заводе изготовителе во время производственного цикла. Оно недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия, что соответствует уровню защиты «высокий» в соответствии с Р 50.2.077-2014.
Метрологические характеристики калибраторов нормированы с учетов влияния на них БПО. Идентификационные данные метрологически значимого ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные метрологически значимого ПО
|
Идентификационные данные (признаки) |
Значение | |||
|
САПЕ, СА12Е |
СА51,СА71 |
СА150 |
СА450 | |
|
Идентификационное наименование ПО |
- |
- |
- |
- |
|
Номер версии (идентификационный номер) ПО |
Не ниже 1.00 |
Не ниже 1.17 |
Не ниже 1.02 |
Не ниже 1.00 |
|
Цифровой идентификатор ПО |
Зависит от версии |
Зависит от версии |
Зависит от версии |
Зависит от версии |
|
Алгоритм вычисления цифрового идентификатора |
MD5 |
MD5 |
MD5 |
MD5 |
Метрологические характеристики калибраторов указаны в таблицах 3-10, технические -в таблице 11.
В таблицах 3-10:
-
1) X - измеренное или установленное значение (по модулю);
-
2) Допускаемый температурный коэффициент составляет +(0,2 До)/ °C для СА51, СА71 и ±(0,1 До)/ °C для остальных моделей, кроме режимов, указанных в примечании к таблице 3;
-
3) Во всех таблицах допуск на основную погрешность для каждого типа термопары указан без учёта погрешности канала компенсации температуры холодного спая.
-
4) Характеристики канала компенсации температуры холодного спая термопары:
-
- диапазон измерений температуры - от минус 10 до плюс 50 °C;
-
- пределы допускаемой абсолютной погрешности канала компенсации температуры холодного спая составляют:
+0,5 °C в диапазоне температуры от 18 до 28 °C (в диапазоне температур от О °C до 40 °C для ТХК (L));
±1 °C в диапазоне от минус 10 до плюс 18 °C и в диапазоне от 28 до 50 °C.
Таблица 3 - Метрологические характеристики калибраторов CAI 1Е
|
Функция |
Диапазон измерений/ воспроизведений |
Разрешающая способность |
Пределы допускаемой основной абсолютной погрешности, До |
|
1 |
2 |
3 |
4 |
|
Воспроизведение напряжения постоянного тока |
от 0 до 30 В |
10 мВ |
±(5-10‘4Х + 20мВ) |
|
от 0 до 11 В |
1 мВ |
±(5-10'4Х + 2мВ) | |
|
от 1 до 5 В |
шаг 1 В | ||
|
от 0 до 1,1 В |
0,1 мВ |
±(5 10ЛХ + 0,2мВ) | |
|
от 0 до 110 мВ |
0,01 мВ |
±(5'10'4Х + 50 мкВ) |
|
1 |
2 |
3 |
4 |
|
Воспроизведение силы постоянного тока |
от 0 до 24 мА |
1 мкА |
±(5Ю4Х + 4 мкА) |
|
от 4 до 20 мА |
шаг 4 мА | ||
|
от 0,1 до 24 мА |
1 мкА |
±(1-10'3-Х + 4мкА) | |
|
Измерение напряжения постоянного тока |
от - 30 до + 30 В |
10 мВ |
±(5-104-Х + 20 мВ) |
|
от -11 до + 11 В |
1 мВ |
±(5104Х + 2мВ) | |
|
от -1,1 до + 1,1 В |
0,1 мВ |
±(5-104-Х + 0,2 мВ) | |
|
от -110 до + 110 мВ |
0,01 мВ |
±(5-104-Х + 0,07 мВ) | |
|
Измерение силы постоянного тока |
от - 24 до + 24 мА |
1 мкА |
±(5-104-Х + 4 мкА) |
Примечание - Допускаемый температурный коэффициент для диапазона воспроизведения от 0 до 110 мВ и измерения от- 110 до + 110 мВ находится в пределах +(5*10'5,Х + 10 мкВ)/°C.
Таблица 4 - Метрологические характеристики калибраторов СА12Е
|
Тип входного сигнала |
Диапазон измерений/ воспроизведений |
Разрешающая способность |
Пределы допускаемой основной абсолютной погрешности | |
|
в режиме воспроизведений |
в режиме измерений | |||
|
ТХА(К) |
от -200 до+1372 °C |
0,1 °C |
±(5-104Х +1,0 °C) при температуре >- 100 °C ±(5-10'4’Х + 2,0 °C) при температуре <-100 °C |
+(7'1О4'Х+ 1,5 °C) при температуре >-100 °C ±(7-1О‘4-Х + 2,0 °C) при температуре <-100 °C |
|
ТХКн (Е) |
от -200 до +1000 °C | |||
|
ТЖК (J) |
от -200 до +1200 °C | |||
|
ТМК (Т) |
от -200 до + 400 °C | |||
|
ТНН (N) |
от -200 до+1300 °C | |||
|
ТПП(Я), (S) |
от 0 до +100 °C вкл. |
1°С |
±(5-104-Х + 3 °C) |
±(7104 Х + 3 °C) |
|
св. +100 до +1768 °C |
±(5104Х + 2°С) |
+(7104Х + 2 °C) | ||
|
ТПР (В) |
эт +600 до +1000 °C вкл. |
1°С |
±(5Ю4Х + 4 °C) |
+(71О4Х + 4 °C) |
|
св. +1000 до +1800°С |
+(5Ю4'Х + 3 °C) |
±(7-1О4-Х + 3 °C) | ||
|
L |
от -200 до + 900 °C |
0,1 °C |
±(5104Х + 0,5 °C) при температуре > 0 °C ±(5104-Х + 1,0 °C) при температуре <0°С |
±(7104 Х + 1,5 °C) при температуре > 0 °C ±(7104 Х + 2,0 °C) при температуре <0°С |
|
и |
от -200 до + 400 °C | |||
|
100 мВ |
от-10 до + 110 мВ |
10 мкВ |
±(5404Х+30 мкВ) |
- |
|
от-ПО до + 110 мВ |
- |
±(5-104-Х +30 мкВ) | ||
|
Pt 100 |
от -200 до + 850 °C |
0,1 °C |
±(5-104 Х + 0,6 °C) |
±(51О4 Х + 0,6 °C) |
|
400 Ом |
от 0 до 400 Ом |
0,1 Ом |
+(51О4Х + 0,2 Ом) |
±(5104 Х + ОД Ом) |
Таблица 5 - Воспроизведение / измерение сигналов термопар (для СА51, СА71)
|
Тип термопары |
Диапазон измерений/ воспроизведе ний, °C |
Разрешающая способность, °C |
Пределы допускаемой основной абсолютной погрешности | |
|
В режиме воспроизведения |
В режиме измерения (только для СА71) | |||
|
ТХА(К) |
от-200 до+1372 |
0,1 |
±(24 04 Х + 0,5 °C) при температуре >-100 °C ±(21О"4-Х + 1,0 °C) при температуре < -100 °C |
±(5-10‘4-Х+ 1,5 °C) при температуре > -100 °C ±(5'10'4-Х + 2,0 °C) при температуре < -100 °C |
|
ТХКн (Е) |
от-200 до+1000 |
0,1 | ||
|
ТЖК (J) |
от-200 до+1200 |
0,1 | ||
|
ТМК(Т) |
от -200 до +400 |
0,1 |
+(2-10’4-Х + 0,5 °C) при температуре > 0 °C ±(2-10'4-Х + 1,0 °C) при температуре < 0 °C | |
|
THH(N) |
от-200 до+1300 |
0,1 | ||
|
L |
от -200 до +900 |
0,1 | ||
|
и |
от -200 до +400 |
0,1 | ||
|
TnP(S), (R) |
отО до+1768 |
1 |
+(2-1О'4-Х+2,5 °C) при температуре < 100 °C ±(2*10'4’Х+ 1,5 °C) при температуре > 100 °C |
±(5-10’4-X + 2°C) при температуре > 100 °C ±(5-10_4’Х + 3 °C) при температуре <100 °C |
|
ТПП (В) |
от +600 до +1800 |
1 |
± (2-10'4-Х + 2 °C) при температуре < 1000 °C ±(2*10'4-Х+ 1,5 °C) при температуре > 1000 °C |
±(5-Ю'4-Х + 2оС) при температуре > 100 °C ±(5-10‘4-Х + 3 °C) при температуре <100 °C |
Таблица 6 - Метрологические характеристики калибраторов СА51 и СА71
|
Функция |
Диапазон измерений/ воспроизведений |
Разрешающая способность |
Пределы допускаемой основной абсолютной погрешности |
|
1 |
2 |
3 |
4 |
|
Воспроизведение напряжения постоянного тока |
от -10 до +110 мВ |
10 мкВ |
+(210'4-Х+ 15 мкВ) |
|
от 0 до 1,1 В |
0,1 мВ |
±(2-10‘4-Х + 0,1 мВ) | |
|
от 0 до 11 В |
1 мВ |
±(2-10-4-Х -+ 1 мВ) | |
|
от 0 до 30 В |
10 мВ |
±(2-10'4-Х+ 10 мВ) | |
|
Воспроизведение силы постоянного тока |
от 0 до 24 мА |
1 мкА |
±(25 10’s-X + 3 мкА) |
|
от 4 до 20 мА |
4 мА | ||
|
от 0,1 до 24 мА |
1 мкА |
±(5-10’4-X + 3mkA) | |
|
Воспроизведение сопротивления постоянному току |
от 0 до 400 Ом |
0,01 Ом |
±(25-10'5-Х + 0,1 Ом) |
|
Воспроизведение частоты и импульсных циклов |
от 1 до 500 Гц |
0,1 Гц |
±0,2 Гц |
|
от 90 до 1100 Гц |
1 Гц |
±1 Гц | |
|
от 0,9 кГц до 11 кГц |
0,1 кГц |
±0,1 кГц | |
|
от 1 до 99999 циклов |
1 цикл |
- |
|
1 |
2 |
3 |
4 |
|
Измерение напряжения постоянного тока |
от 0 до +110 мВ |
10 мкВ |
±(25-10'5-Х + 20 мкВ) |
|
от 0 до ±1,1 В |
0,1 мВ |
±(25-10'5Х + 0,2 мВ) | |
|
от 0 до ±11 В |
1 мВ |
+(25-10’5-Х + 2 мВ) | |
|
от 0 до +110 В |
0,01 В |
±(5-10’4-Х + 20 мВ) | |
|
Измерение силы постоянного тока |
от 0 до +24 мА |
1 мкА |
+(25-10'5-Х + 4 мкА) |
|
от 0 до ±100 мА |
10 мкА |
±(4-10"4-Х + 30 мкА) | |
|
Измерение сопротивления постоянному току (3-х проводное соединение) |
от 0 до 400 Ом |
0,01 Ом |
±(5’104-Х + 0,1 Ом) |
|
Измерение напряжения переменного тока в диапазоне частот от 45 Гц до 65 Гц |
от 0 до 1,1 В |
1 мВ |
+(5'10'3-Х + 5 мВ) |
|
от 0 до 11 В |
0,01 В |
±(5-10’3-Х + 0,05 В) | |
|
от 0 до 110 В |
0,1 В |
±(5-10’3-Х + 0,5 В) | |
|
от 0 до 300 В |
1 В |
±(5-10'3-Х + 2 В) | |
|
Измерение частоты, счет импульсов |
от 1 до 100 Гц |
0,01 Гц |
±0,02 Гц |
|
от 1 до 1000 Гц |
0,1 Гц |
±0,2 Гц | |
|
от 0,001 до 11 кГц |
0,001 кГц |
±0,002 кГц | |
|
от 0 до 99999 СРМ |
1 СРМ |
- | |
|
от 0 до 99999 СРН |
1 СРН |
- |
Примечание - СРМ - количество импульсов в минуту, СРН - количество импульсов в час.
Таблица 7- Воспроизведение / измерение сигналов термометров сопротивления (СА51, СА71,
СА150)
|
Тип термометра сопротивления |
Диапазон измерений/ воспроизве дений, °C |
Разрешающая способность, °C |
Пределы допускаемой основной абсолютной погрешности | |
|
В режиме воспроизведения |
В режиме измерения (кроме С А51) | |||
|
W=l,385 Ptl0° W=l,391 |
от-200 до +850 |
0,1 |
±(25'10'5-Х + 0,3 °C) |
+(510’4Х + 0,6 °C) |
|
от -200 до +500 | ||||
|
Примечание - использовать трехпроводное соединение. | ||||
/
Таблица S -
сигналов
(ЛЯ
|
Тип термопары |
Диапазон измерений/ воспроизведе ний, °C |
Разрешающая способность, °C |
Пределы допускаемой основной абсолютной погрешности | |
|
В режиме воспроизведения |
В режиме измерения | |||
|
1 |
2 |
3 |
4 |
5 |
|
ТХА (К) |
от -200 до -100 вкл. |
0,1 |
+(2-10-4-Х + 0,8 °C) |
±(5-104-Х+ 1,5 °C) при температуре от минус 100 °C и выше ±(5-10'4-Х + 2,0 °C) при температуре от минус 100 °C и ниже |
|
св. -100 до +1372 |
±(210'4-Х + 0,5 °C) | |||
|
ТХКн (Е) |
от -200 до -100 вкл. |
0,1 |
±(2-10'4-Х + 0,6 °C) | |
|
св. -100 до +1000 |
±(2'10'4’Х + 0,4 °C) | |||
|
1 |
2 |
3 |
4 |
5 |
|
тжк (J) |
от -200 до -100 вкл. |
0,1 |
±(2-1 О'4-X + 0,7 °C) |
+(5’10'4-Х+ 1,5 °C) при температуре от минус 100 °C и выше ±(5'10<Х + 2,0 °C) при температуре от минус 100 °C и ниже |
|
св. -100 до +1200 |
±(210лХ + 0,4°С) | |||
|
тмк (Т) |
от -200 до -100 вкл. |
0,1 |
±(210"4-Х + 0,8 °C) | |
|
св. -100 до +400 |
±(210"4-Х + 0,5 °C) | |||
|
тнн (N) |
от-200 до 0 |
0,1 |
±(210'4-Х + 1,0 °C) | |
|
от 0 до +1300 |
±(2-10"*-Х + 0,5 °C) | |||
|
L |
от -200 до +900 |
0,1 |
±(2'10'4-Х + 0,5 °C) | |
|
и |
от -200 до 0 вкл. |
0,1 |
±(210-4* + 0,7 °C) | |
|
св. 0 до +400 |
±(210’4 Х + 0,5 °C) | |||
|
ТПР (В) |
от +600 до +1000 вкл. |
1 |
±(2-104-Х+1,5 °C) |
±(510'4-Х + 3 °C) |
|
св. +1000 до +1820 |
±(2104Х + 1,0 °C) |
±(51О_4-Х +2 °C) | ||
|
ТПП (R), (S) |
от 0 до +100 вкл. |
1 |
+(2'10’4-Х + 2,0 °C) |
±(5104-Х + 3 °C) |
|
св. +100 до +1768 |
±(2104 Х+ 1,2 °C) |
+(5'104-Х + 2 °C) | ||
|
тхк (L) для опции «/R» |
от -200 до -100 вкл. |
0,1 |
Lt^-lO^ X + 0,5 °C) |
±(210’4Х + 2,0 °C) |
|
св.-100 до +800 |
±(210"4Х + 0,3 °C) |
±(2’10'4-Х+ 1,5 °C) |
Таблица 9 - Метрологические характеристики калибраторов СА150
|
Функция |
Условный диапазон |
Диапазон измерений/ воспроизведений |
Разрешающая способность |
Пределы допускаемой основной абсолютной погрешности |
|
1 |
2 |
3 |
4 |
5 |
|
Воспроизведение напряжения постоянного тока |
100 мВ |
от Одо ±110 мВ |
1 мкВ |
±(2-10’4Х+ 10 мкВ) |
|
1 В |
от 0 до ±1,1 В |
10 мкВ |
±(210'4'Х + 0,05 мВ) | |
|
10В |
от 0 до ±11 В |
0,1 мВ |
±(21О"4’Х + 0,5 мВ) | |
|
ЗОВ |
от 0 до ±30 В |
10 мВ |
±(210-4Х + 10 мВ) | |
|
Воспроизведение силы постоянного тока |
20 мА |
от 0 до +22 мА |
1 мкА |
±(25-1О‘5-Х + 3 мкА) |
|
от 0 до -22 мА |
1 мкА |
±(25-10’5Х + 6 мкА) | ||
|
Воспроизведение сопротивления постоянному току |
500 Ом |
от 0 до 550 Ом |
0,01 Ом |
±(210’4Х + 0,1 Ом) |
|
5 кОм |
от Одо 5,5 кОм |
0,1 Ом |
±(51(Г* Х + 1,5 Ом) | |
|
50 кОм |
от 0 до 55 кОм |
1 Ом |
±(110‘3,Х + 50 Ом) |
|
1 |
2 |
3 |
4 |
5 |
|
Воспроизведение импульсов |
100 Гц |
от 1 до 110 Гц |
0,01 Гц |
±0,05 Гц |
|
1000 Гц |
от 90 до 1100 Гц |
0,1 Гц |
±0,5 Гц | |
|
10 кГц |
от 0,9 до 11 кГц |
0,1 кГц |
±0,1 кГц | |
|
50 кГц |
от 9 до 50 кГц |
1 кГц |
± 1 кГц | |
|
СРМ* |
от 1 до 1100 СРМ |
0,1 СРМ |
±0,5 СРМ | |
|
Измерение напряжения постоянного тока |
500 мВ |
от 0 до ±500 мВ |
10 мкВ |
±(210’4Х + 50мкВ) |
|
5В |
от 0 до ±5 В |
0,1 мВ |
±(210'4Х + 0,5 мВ) | |
|
35 В |
от 0 до ±35 В |
1 мВ |
±(2510’s-X + 5 мВ) | |
|
Измерение силы постоянного тока |
20 мА |
от 0 до ±20 мА |
1 мкА |
±(25-10'5Х + 4 мкА) |
|
100 мА |
от 0 до ±100 мА |
10 мкА |
±(4-10'4-Х + 30 мкА) | |
|
Измерение сопротивления постоянному току |
500 Ом |
от 0 до 500 Ом |
0,01 Ом |
±(551О-5 Х + 0,075 Ом) |
|
5 кОм |
от 0 до 5 кОм |
0,1 Ом |
±(55-10-5 Х + 0,75 Ом) | |
|
50 кОм |
от 0 до 50 кОм |
1 Ом |
±(5510’5Х + 10 Ом) | |
|
Измерение частоты |
100 Гц |
от 1 до 110 Гц |
0,01 Гц |
±0,02 Гц |
|
1000 Гц |
от 1 до 1100 Гц |
0,1 Гц |
±0,2 Гц | |
|
10 кГц |
от 0,001 до И кГц |
0,001 кГц |
±0,002 кГц | |
|
Примечание * - СРМ количество импульсов в минуту. | ||||
Таблица 10 - Метрологические характеристики калибраторов СА450
|
Функция |
Диапазон измерений/ воспроизведений |
Разрешающая способность |
Пределы допускаемой основной абсолютной погрешности |
|
1 |
2 |
3 |
4 |
|
Измерение напряжения постоянного тока |
от -600 до 600 мВ |
0,1 мВ |
+(91 О^Х + 0,2 мВ) |
|
от - 6 до 6 В |
0,001 В |
±(910’4Х +0,001 В) | |
|
от - 60 до 60 В |
0,01 в |
±(9'10-4-Х + 0,01 В) | |
|
от - 600 до 600 В |
0,1В |
ifO lO^ X + O.l В) | |
|
от -1000 до 1000 В |
1 в |
±(110'3Х + 1В) | |
|
Измерение напряжения переменного тока1) |
от 0 до 600 мВ |
0,1 мВ |
±(5-10'3,Х + 0,5 мВ), 50/60Гц; ±(Г10"2 Х + 0,5 мВ), f= от 40 до 500 Гц; ±(15-10'3-Х + 0,5 мВ), f = от 0,5 до 1 кГц |
|
от 0 до 6 В |
0,001 в |
±(5-10'3,Х + 0,005 В), f= 50/60Гц; ±(110'2-Х + 0,005 В), от 40 до 500 Гц; ±(151О‘3 Х + 0,005 В), f = от 0,5 до 1 кГц | |
|
от 0 до 60 В |
0,01 в |
±(510-3 Х + 0,05 В), f=50/60Di; +(110-2-Х + 0,05 В), f = от 40 до 500 Гц; ±(15-1О’3 Х + 0,05 В), f = от 0,5 до 1 кГц | |
|
от 0 до 600 В |
0,1 в |
±(5-10'3 Х + 0,5 В), f= 50/60Гц; ±( Г10‘2-Х + 0,5 В), f = от 40 до 500 Гц; ±(1510'3-Х + 0,5 В), f= от 0,5 до 1 кГц | |
|
от 0 до 1000 В |
1 в |
±(5-10’3-Х + 5 В), Г=50/60Гц; ±(1-10’2-Х + 5 В), f= от 40 до 500 Гц |
|
1 |
2 |
3 |
4 |
|
Измерение силы постоянного тока |
от - 30 до 30 мА |
0,001 мА |
+(5-10-4-Х +0,002 мА) |
|
от -100 до 100мА2) |
0,01 мА |
±(510^-Х + 0,02 мА) | |
|
Измерение сопротивления постоянному току |
от 0 до 600 Ом |
0,1 Ом |
+(2-10’3-Х + 0,2 Ом) |
|
от 0 до 6 кОм |
0,001 кОм |
±(2-10'3Х + 0,001 кОм) | |
|
от 0 до 60 кОм |
0,01 кОм |
±(210'3-Х + 0,01 кОм) | |
|
от 0 до 600 кОм |
0,1 кОм |
±(2-10'3-Х + 0,1 кОм) | |
|
от 0 до 6 МОм |
0,001 МОм |
±(35-10'4 Х + 0,003 МОм) | |
|
от 0 до 60 МОм |
0,01 МОм |
+(1-10'2-Х + 0,02 МОм) - для диапазона от 0 до 40 МОм; +(2Т0‘2,Х + 0,02 МОм) - для диапазона от 40 до 60 МОм | |
|
Измерение частоты периодических сигналов |
от 10 до 199,99 Гц |
0,01 Гц |
±(5-10'5-Х + 0,01 Гц) |
|
от 90 до 1999,9 Гц |
0,1 Гц |
±(510-5Х + 0,1 Гц) | |
|
от 0,9 до 19,999 кГц |
0,001 кГц |
±(5-10'5Х +0,001 кГц) | |
|
Воспроизведение силы постоянного тока |
от 0 до 20 мА |
0,001 мА |
±0,05 % от диапазона |
Примечания
Погрешности нормируются для значений напряжений, больших 0,05 от установленного предела измерения (до 600 В включительно), и больших 200 В для предела 1000 В.
2) При использовании выхода LOOP POWER допускается только диапазон 30 мА.
Таблица 11 - Технические характеристики калибраторов
|
Наименование характеристики |
Значения | |||
|
Параметр |
СА11Е, СА12Е |
СА51, СА71 |
СА150 |
СА450 |
|
1 |
2 |
3 |
4 |
5 |
|
Нормальные условия применения
(без конденсации влаги), % |
от +18 до +28 от 45 до 75 | |||
|
Рабочие условия применения
|
от 0 до + 50 от 20 до 80 |
от Одо + 40 от 20 до 80 |
от - 20 до + 55 от 20 до 80 | |
|
Температура транспортирования и хранения, °C |
от -20 до +50 |
от-20 до +60 |
от-40 до +70 | |
|
1 |
2 |
3 |
4 |
5 | |
|
Параметры электрического | |||||
|
питания: | |||||
|
-напряжение постоянного тока, В |
6 |
12 или |
12 или |
6 | |
|
батарея |
батарея | ||||
|
-напряжение переменного тока, В |
q л +10% |
*? П+1 ZZU_10% |
АЛ +1 0% zzu^l0% |
+ 10% ZZU_!0% | |
|
-частота переменного тока, Гц |
50+2% |
50+2% |
50+г% JU-2% |
50+2% JU-2% | |
|
Максимальное число разрядов индикаторов |
5 |
4 |
5 | ||
|
Масса, кг, не более |
0,44 |
0,73 |
1,0 |
0,6 | |
|
Габаритные размеры, мм, не более |
92x192x42 |
190x120x55 |
124x251x70 |
90*192x49 | |
наносится на титульный лист руководства по эксплуатации типографским способом и на калибратор.
Комплектность средства измеренийТаблица 5 - Комплектность калибраторов
|
Наименование |
Обозначение |
Количество |
|
Калибратор |
модификация по заказу |
1 |
|
Руководство по эксплуатации |
1 | |
|
Методика поверки |
МП 53468-13 |
1 |
|
Комплект ЗИП |
- |
1 |
|
Датчик RJ |
опционально | |
|
Дополнительные принадлежности |
- |
по заказу |
осуществляется по документу МП 53468-13 «Калибраторы электрических сигналов СА11Е СА12Е, СА51, СА71, СА150, СА450. Методика поверки», утверждённому ФГУП «ВНИИМС» 11.01.2013 г.
Основные средства поверки:
-
- калибратор-вольтметр универсальный В1-28, регистрационный номер в Федеральном информационном фонде (далее по тексту - per. №) № 10759-86;
-
- калибратор многофункциональный Fluke 5520A (per. № 51160-12);
-
- компаратор напряжений Р3003М1 (per. № 7476-91);
-
- омметр цифровой Щ 306-1 (per. № 10983-87);
-
- мера электрического сопротивления постоянного тока многозначная Р 3026-1 (per. № 8478-91).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на корпус калибраторов в соответствии с рисунком 2.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к калибраторам электрических сигналов САНЕ, СА12Е, СА51, СА71, СА150, СА450:ГОСТ 22261-94. ЕССП. Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91. Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования
ГОСТ 8.027-2001 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ИзготовительYokogawa Test & Measurement Corporation, Япония
Адрес: 2-9-32 Nakacho, Musashino-shi, Tokyo 180-8750, Japan
ЗаявительОбщество с ограниченной ответственностью «Иокогава Электрик СНГ»
(ООО «Иокогава Электрик СНГ»)
Адрес: 129090, г.Москва, Грохольский пер., д.13, стр.2
Телефон: (495) 737-78-68/71
Факс: (495) 737-78-69, 933-85-49
E-mail: info@ru.yokogawa.com
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-55-77
Факс: (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
