Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «3» декабря 2019 г. № 2850

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

(в редакции, утвержденной приказом Росстандарта от___________ №__________)

Установки автоматизированные для поверки люксметров, яркомеров, радиометров и пульсметров УЛР-1А (далее - установка) предназначены для воспроизведения и передачи единиц освещенности, яркости, энергетической освещенности в УФ-А, УФ-В, УФ-С спектральных диапазонах, коэффициента пульсации освещенности при поверке и калибровке люксметров, яркомеров, радиометров и пульсметров.

Установка состоит из следующих основных частей, объединенных в единый комплекс: узла источников излучения, источника питания, фотометрических головок, электронного блока обработки сигнала, узла коррекции, встроенных в единый корпус, программного обеспечения и компьютера.

По дополнительному заказу установка может комплектоваться радиометрами УФ спектрального диапазона «Аргус-04», «Аргус-05», «Аргус-06».

Принцип действия установки основан на поочередном измерении электрических сигналов от фотометрических головок и снятии показаний поверяемых приборов при освещении потоком излучения видимого диапазона при измерении освещенности, яркости, коэффициента пульсации, и потоком излучения УФ диапазона при измерении энергетической освещенности в УФ спектральном диапазоне. После сравнения и обработки сигналов производится расчет метрологических характеристик и параметров управления программным обеспечением (ПО) и их хранение в памяти компьютера с возможностью распечатывания протоколов поверки.

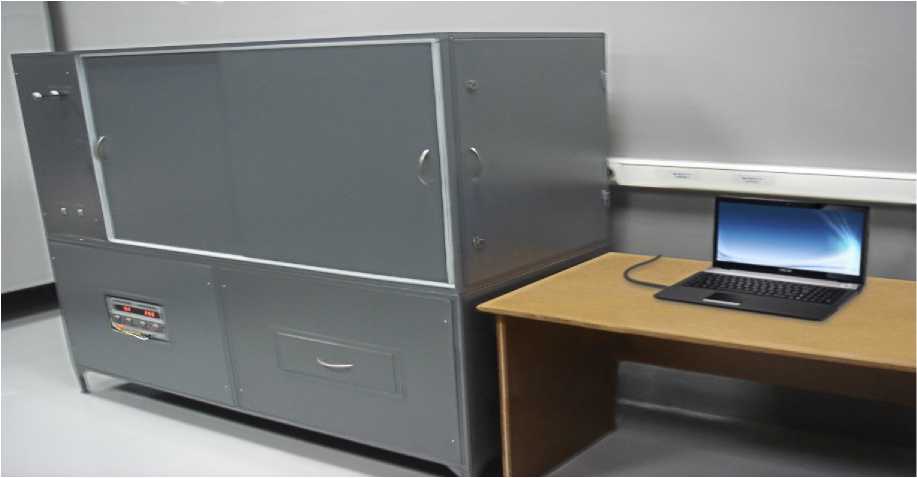

Общий вид установки представлен на рисунке 1.

Рисунок 1 - Общий вид установки

Пломбирование установки не предусмотрено.

В установке используется ПО МАГ версии 7.01, которое защищено от непреднамеренных и преднамеренных изменений.

Средством защиты является кодирование данных, обеспечиваемое программными средствами ПО.

Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - «Высокий».

Таблица 1 - Идентификационные данные ПО

Таблица 2 - Метрологические технические и характеристики

- атмосферное давление, кПа                                        | от 96 до 104

наносится на титульный лист руководства по эксплуатации и паспорт установки типографским способом и на лицевую сторону корпуса установки методом лазерного копирования.

Таблица 3 - Комплект поставки установки.

осуществляется по документу, входящему в состав Руководства по эксплуатации ЭТ 4.100.000.РЭ (раздел 15 с Изменением №1), утвержденному ФБУ «Марийский ЦСМ» 11.11.2018 г.

Основные средства поверки:

государственный вторичный эталон единиц потока излучения, энергетической освещенности, спектральной плотности энергетической освещенности и энергетической экспозиции в диапазоне длин волн от 0,0004 до 0,4 мкм по приказу Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2817;

государственный вторичный эталон единиц силы света и освещенности непрерывного излучения с номинальными значениями силы света (освещенности) 35 кд (35 лк), 100 кд (100 лк), 500 кд (500 лк) по ГОСТ 8.023-2014;

государственный эталон единицы электрического напряжения 2 разряда в диапазоне значений от Г10^-8 до 10 В по ГОСТ 8.027-2001;

государственный эталон единицы электрического сопротивления 2 разряда номинальных значений электрического сопротивления 0,001; 0,01; 0,1; 1; 10; 100; 1000; 10000; 100000 Ом по приказу Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146;

государственный эталон единицы электрического сопротивления 2 разряда номинального значения V10⁶ Ом по приказу Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146;

государственный эталон единицы электрического сопротивления 2 разряда номинального значения V10⁷ Ом по приказу Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146;

государственный эталон единицы электрического сопротивления 2 разряда номинального значения V10⁸ Ом по приказу Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146;

радиометры «Аргус-04», «Аргус-05», «Аргус-06», среднеквадратическое отклонение S^_o - 2,3 %, (регистрационный номер 15560-07);

спектрофотометр LAMBDA модель 25, абсолютная погрешность установки длин волн ±0,1 нм, (регистрационный номер 20961-06);

мультиметр цифровой FLUKE 8846A, ПГ ±0,0022 %, (регистрационный номер 57943-14).

Допускается применение аналогичных средств поверки, обеспечивающие определение метрологических характеристик поверяемой установки с требуемой точностью.

Знак поверки наносится на паспорт и (или) свидетельство о поверке установки.

приведены в методике измерений коэффициента пульсаций на установке для поверки люксметров, яркомеров, пульсметров и радиометров УЛР-1А (приложение 4 руководства по эксплуатации ЭТ 4.100.000.РЭ), свидетельство об аттестации № 94-RA.RU.311210-2019, аттестованной «ФБУ Марийский ЦСМ» (Аттестат аккредитации RA.RU.311210 от 19.02.2016 г.)

Нормативные и технические документы, устанавливающие требования к установкам автоматизированным для поверки люксметров, яркомеров, пульсметров и радиометров УЛР-1А

ГОСТ 8.023-2014 ГСИ. Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений

Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2817 «Об утверждении государственной поверочной схемы для средств измерений спектральной плотности энергетической яркости, спектральной плотности потока излучения, спектральной плотности энергетической освещенности, спектральной плотности силы излучения, энергетической яркости, энергетической освещенности, коэффициента пульсации, потока и силы излучения в диапазоне длин волн от 0,001 до 1,600 мкм»

ТУ 26.51.66-003-24980173-2018 Установка автоматизированная для поверки люксметров, яркомеров, пульсметров и радиометров «УЛР-1А». Технические условия

Общество с ограниченной ответственностью «ОПТОХРОМ» (ООО «ОПТОХРОМ»)

ИНН 1215175884

Адрес: 424038, Республика Марий Эл, г. Йошкар-Ола, ул. Эшкинина, д. 25, оф. 92 Телефон: (8362) 23-24-08

E-mail: optochrom@mail.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в республике Марий Эл»

Адрес: 424006, Республика Марий Эл, г. Йошкар-Ола, ул. Соловьева, д. 3

Телефон (факс): (8362) 41-20-18, (8362) 41-16-94

Web-сайт: www.maricsm.ru

E-mail: gost@maricsm.ru

Аттестат аккредитации ФБУ «Марийский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30118-11 от 16.02.2017 г.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

3 декабря 2019 г.                                                  2850

Москва

О переоформлении свидетельства № 53514 об утверждении типа средства измерений «Установки автоматизированные для поверки люксметров, яркомеров, пульсметров и радиометров УЛР - 1А» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «ОПТОХРОМ» от 29 апреля 2019 г. №№ 9-19, 9-20 приказываю:

• 1. Внести изменения в описание типа установок автоматизированных для поверки люксметров, яркомеров, пульсметров и радиометров УЛР - 1А, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений под номером 55961-13, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.

• 2. Установить поверку по документу ЭТ 4.100.000.РЭ Руководство

по эксплуатации (раздел 15 с Изменением №  1), утвержденному

ФБУ «Марийский ЦСМ» 11 ноября 2018 г., и распространить действие документа, в том числе и на установки автоматизированные для поверки люксметров, яркомеров, пульсметров и радиометров УЛР - 1А, находящиеся в эксплуатации.

• 3. Переоформить свидетельство № 53514 об утверждении типа установок автоматизированных для поверки люксметров, яркомеров, пульсметров

и радиометров УЛР -  1А, зарегистрированных в Федеральном

информационном фонде по обеспечению единства измерений под номером № 55961-13, в связи с внесением изменений в методику поверки.

• 4. Управлению государственного надзора и контроля (А. М. Кузьмин), ФГУП «ВНИИМС» (А. Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Г                              "

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
