№1617 от 08.07.2024
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 576999
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 1617 от 08.07.2024
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
08 июля 2024 г.
1617
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, не влияющих
на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. Распространить действие методики поверки средства измерений, установленной согласно приложению к настоящему приказу,
на средства измерений, находящиеся в эксплуатации.
-
4. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Е.Р.Лазаренко
Сертификат: 525EEF525B83502D7A69D9FC03064C2A
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 06.03.2024 до 30.05.2025
\______________
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «___» ___________ 2024 г. № __7
июля
Сведения об утвержденном типе средства измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методик поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, выдавшее заключение |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
1. |
Блоки обработки сигналов вибрации многоканальные |
БОС-16В |
39218-08 |
Акционерное общество «Технические системы и технологии» (АО «ТСТ»), г. Санкт-Петербург |
ТКНЮ.41173 4.003ПМ1 |
ТКНЮ.411734.00 3МП |
Акционерное общество «Технические системы и технологии» (АО «ТСТ»), г. Санкт-Петербург |
ФГУП «ВНИИМ им. Д.И.Менделеева», г. Санкт-Петербург |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «08» июля 2024 г. № 1617
Лист № 1
Всего листов 5
Регистрационный № 39218-08
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Блоки обработки сигналов вибрации многоканальные БОС-16В
Назначение средства измеренийБлоки обработки сигналов вибрации многоканальные БОС-16В предназначены для измерений параметров вибрации, переменного электрического напряжения и частоты вращения роторных узлов.
Описание средства измеренийПринцип действия блока обработки сигналов вибрации многоканального БОС-16В (в дальнейшем блок) состоит в приеме и измерении напряжений аналоговых сигналов от первичных измерительных преобразователей - вибропреобразователей (ICP и зарядовых датчиков вибрации) и тахометрических преобразователей (датчиков частоты вращения), а также от источников напряжения контролируемых электрических машин.
Блок представляет собой преобразовательно-измерительное устройство, предназначенное для:
преобразования результатов измерений в цифровую форму; цифровой фильтрации сигналов вибрации полосовыми фильтрами;
преобразования результатов измерений в эквивалентные значения амплитуды виброускорения, СКЗ виброскорости и частоты вращения роторных узлов;
выдачи значений амплитуды виброускорения, СКЗ виброскорости и частоты вращения роторных узлов внешним потребителям.
Конструктивно блок компонуется в зависимости от требований к числу и типу измерительных каналов, электропитанию.
Блок предназначен для работы в стационарных условиях.
Преобразователи вибрации и тахометрический датчик устанавливаются на контролируемом оборудовании.
Блок выполнен в виде металлического корпуса промышленного типа. Блок защищен пломбой в виде голографической саморазрушающейся наклейкой предприятия-изготовителя в местах, предусмотренных сборочным чертежом.
Нанесение знака поверки на блок не предусмотрено.
Маркировка наносится на корпус блока в виде фирменной планки фотохимическим способом, содержащей индекс, обозначение, знак утверждения типа и заводской номер блока в цифровом формате.

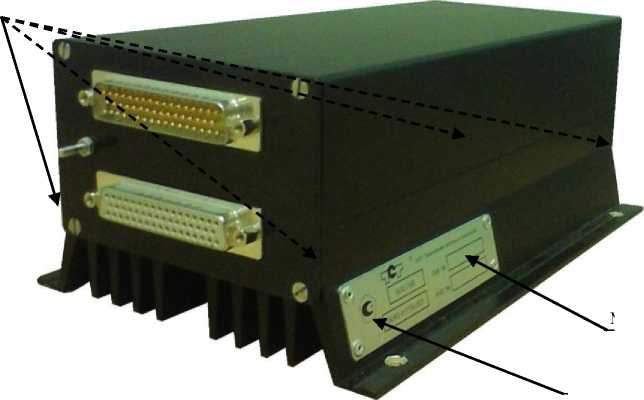

Внешний вид блока приведен на рисунке 1.
Голографическая пломба
Место нанесения заводского номера
Место нанесения знака утверждения типа
Рис. 1. Блок обработки сигналов.
Комплект программного обеспечения блока обработки сигналов БОС-16В состоит из следующих компонентов:
-
- программный комплекс «Программное обеспечение блока обработки сигналов БОС-16В» RU.ТКНЮ.411734.003.1-01;
-
- программное средство «Контроль и метрология» RU.ТКНЮ.411734.003.2-01.
Программный комплекс RU.ТКНЮ.411734.003.1-01 блока обработки сигналов БОС- 16В является встроенным.
Программное обеспечение БОС, выполняющее обработку вибрационных и тахометрических сигналов, хранение и выдачу данных контроля и диагностирования, взаимодействие с внешними абонентами, представляет собой распределенную систему.
Компоненты программного комплекса «Программное обеспечение блока обработки сигналов БОС-16В», которые выполняются в центральном процессоре блока обработки сигналов ТКНЮ.411734.003, выполняются в среде операционной системы реального времени Linux. Информационное взаимодействие БОС-16В с внешними системами осуществляется по специализированному протоколу на базе TCP/IP по каналу Ethernet.
Программное средство «Контроль и метрология» является внешним и выполняется в среде операционной системы MS Windows версии не ниже XP SP2 на технических средствах пульта технологического управления (ТПУ).
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1
|
Идентификационные дан-ные(признаки) |
Значение | |
|
Программный комплекс «Программное обеспечение блока обработки сигналов БОС-16В» |
Программное средство «Контроль и метрология» | |
|
Идентификационное наименование ПО |
RU.ТКНЮ.411734.003.1-01 |
RU.ТКНЮ.411734.003.2-01 |
|
Номер версии (идентификационный номер) ПО |
1.2 |
1.1 |
|
Цифровой идентификатор ПО |
77109838e0e75803a1ea387b89975 |
a62288f8756362aa0773652 |
|
2e7 |
b68018dbe | |
|
Алгоритм вычисления цифрового идентификатора ПО |
md5 | |
Влияние ПО учтено при нормировании метрологических характеристик.
изменений в
Уровень защиты ПО от непреднамеренных и преднамеренных соответствии с Р 50.2.077-2014 - «средний».
Метрологические и технические характеристики
Метрологические и технические характеристики приведены в таблице 2 Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
1 |
2 |
|
Число аналоговых измерительных каналов |
От 1 до 16 |
|
Число каналов измерений частоты вращения роторных узлов |
4 |
|
Диапазон частот измерений виброускорений аналогового канала, Гц: по ICP входу |
От 10 до 25600 |
|
по зарядовому входу |
От 10 до 25600 |
|
Неравномерность амплитудно-частотной характеристики аналогового канала, дБ, не более |
0,5 |
|
Диапазон измерений амплитуд виброускорений аналогового канала, м/с2: по ICP входу при чувствительности вибропреобразователя 5,1 мВ- с2/м по зарядовому входу при чувствительности вибропреобра- |
От 0,5 до 490 |
|
зователя 1,63 пКл- с2/м |
От 1,0 до 1400 |
|
Пределы допускаемой основной относительной погрешности измерений амплитуд виброускорений, % |
±6 |
|
Диапазон частот пропускания полосового фильтра по СКЗ виброскорости, Гц |
От 10 до 1000 |
|
Диапазон частот измерений СКЗ виброскорости, Гц |
От 10 до 1000 |
|
Диапазон измерений СКЗ виброскорости, мм/с |
От 0,1 до 100 |
|
Пределы допускаемой основной относительной погрешности измерений СКЗ виброскорости, % |
±6 |
|
Диапазон частот измерений амплитуд переменного напряжения по линейному входу, Гц |
От 0,125 до 25600 |
|
Диапазон измерений амплитуд переменного напряжения по линейному входу, В |
От 100-10-6 до 2,5 |
|
Пределы допускаемой основной относительной погрешности измерений амплитуд переменного напряжения по линейному входу, % |
±5 |
|
Диапазон измерений частоты вращения роторных узлов, Гц |
От 1 до 3000 |
|
Пределы допускаемой основной относительной погрешности измерений частоты вращения роторных узлов, % |
±0,5 |
|
Входное сопротивление канала измерений напряжения, кОм, не менее |
9 |
|
Уровень СКЗ шума аналогового измерительного канала, | |
|
приведенный к входу, не более: по ICP входу, м/с2 |
0,05 |
|
по зарядовому входу, м/с2 |
0,1 |
|
по линейному входу, мкВ |
30 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение характеристики |
|
1 |
2 |
|
Переходное затухание электрических сигналов между каналами измерений параметров вибрации и переменного напряжения, дБ, не менее |
80 |
|
Пределы допускаемой дополнительной относительной погрешности измерений параметров вибрации и переменного напряжения при максимальном и минимальном значениях рабочих температур окружающей среды, % |
±5 |
|
Пределы допускаемой дополнительной относительной погрешности измерений параметров вибрации и переменного напряжения при максимальном отклонении напряжения питания от номинального значения, % |
±5 |
|
Электрическое сопротивление изоляции цепей питания блока при нормальных условиях, в условиях повышенной рабочей температуры окружающей среды, МОм, не менее |
1 |
|
Питание прибора осуществляется от внешнего источника питания напряжением, В Питание прибора (исполнение с ICP аналоговыми измерительными каналами) осуществляется:
|
27; 48 |
|
Мощность, потребляемая блоком от внешнего источника питания, Вт, не более |
30 |
|
Время установления рабочего режима блока, мин, не более |
1 |
|
Габаритные размеры, мм, не более |
244; 143; 88 |
|
Масса блока, кг, не более |
3,0 |
|
Средняя наработка на отказ, ч |
15000 |
|
Средний срок службы, лет |
5 |
|
Условия эксплуатации:
|
От - 30 до +50 От 30 до 80 100 +4 |
|
Примечание: Защищенность оболочек блока соответствует степени защиты IP 54 по ГОСТ 14254. Блок устойчив к воздействию синусоидальной вибрации в диапазоне частот от 10 до 300 Гц с амплитудой ускорения 20 м/с2 | |
наносится на титульный лист руководства по эксплуатации и паспорта репринтным способом, на фирменную планку блока фотохимическим способом.
Комплектность средства измерений
Комплектность блока приведена в таблице 3 Таблица 3
|
Наименование |
Обозначение |
Количество |
|
Блок обработки сигналов БОС-16В |
ТКНЮ.411734.003 |
1 |
|
Комплект для поверки* |
ТКНЮ.411711.187 |
1 |
|
Программа «Контроль и метрология» |
RU.ТКНЮ.411734.003.2-01 |
1 |
|
Наименование |
Обозначение |
Количество |
|
Программное средство «Контроль и метрология» Руководство оператора |
RU.ТКНЮ.411734.003.2-01 34 01 |
1 |
|
Паспорт |
ТКНЮ.411734.003ПС |
1 |
|
Руководство по эксплуатации |
ТКНЮ.411734.003РЭ |
1 |
|
Примечание: позиции, отмеченные *, поставляются по требованию Заказчика. В состав комплекта для поверки входят соединительные кабели и прочие изделия, предназначенные для поверки блока. | ||
приведены в пункте 1.4 «Устройство и работа» руководства по эксплуатации «Блок обработки сигналов вибрации многоканальный БОС-16В» ТКНЮ.411734.003РЭ.
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 30296-95. Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования;
Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2^109 Гц, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706;
Государственная поверочная схема для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772;
Технические условия «Блок обработки сигналов вибрации многоканальный БОС-16В» ТКНЮ.411734.003ТУ.
ПравообладательАкционерное общество «Технические системы и технологии» (АО «ТСТ)
ИНН 7811059350
Адрес юридического лица: 197183, г. Санкт-Петербург, пр-кт Приморский, д. 43, оф. 5-Н
Телефон (факс): +7 (812) 243-11-11
ИзготовительАкционерное общество «Технические системы и технологии» (АО «ТСТ)
ИНН 7811059350
Адрес юридического лица: 197183, г. Санкт-Петербург, пр-кт Приморский, д. 43, оф. 5-Н
Телефон (факс): +7 (812) 243-11-11
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Тел. (812) 251-76-01, факс (812) 713-01-14
Web-сайт: www.vniim.ru
E mail: info@vniim.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.
