Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «10» июля 2017 г. №1526
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Манометры, вакуумметры и мановакуумметры показывающие сигнализирующие ДМ 2005Сг, ДВ 2005Сг, ДА 2005Сг, ДМ 2005Сг1Ех, ДВ 2005Сг1Ех, ДА 2005Сг1Ех
Назначение средства измеренийМанометры, вакуумметры и мановакуумметры показывающие сигнализирующие ДМ 2005Сг, ДВ 2005Сг, ДА 2005Сг, ДМ 2005Сг1Ех, ДВ 2005Сг1Ех, ДА 2005Сг1Ех (далее -приборы) предназначены для измерений избыточного и вакуумметрического давления различных сред и управления внешними электрическими цепями от сигнализирующего устройства прямого действия путем включения и выключения контактов в схемах сигнализации, автоматики и блокировки технологических процессов в различных отраслях народного хозяйства (в т.ч. на объектах использования атомной энергии).
Приборы ДМ 2005Сг1Ех, ДВ 2005Сг1Ех, ДА 2005Сг1Ех (в дальнейшем - исполнение «1Ех») являются взрывозащищенными видом взрывозащиты «Взрывонепроницаемая оболочка» и имеют маркировку по взрывозащите lExdIIBT4.
Приборы исполнения «1Ех» могут устанавливаться в соответствии с ГОСТ 30852.13-2002 во взрывоопасных зонах помещений и наружных установках классов 1 и 2 по ГОСТ 30852.9-2002, где возможно образование взрывоопасных смесей категории ПА и ИВ групп Tl, Т2, ТЗ, Т4 по ГОСТ 30852.5-2002, ГОСТ 30852.11-2002, ГОСТ 30852.19-2002.
Описание средства измеренийПринцип действия приборов основан на уравновешивании измеряемого давления силами упругой деформации манометрической пружины. Для управления внешними электрическими цепями применяется сигнализирующее устройство прямого действия. Под воздействием измеряемого давления свободный конец манометрической пружины перемещается и через передаточный механизм приводит во вращательное движение указательную стрелку и поводок сигнализирующего устройства относительно шкалы прибора
Приборы могут изготавливаться с сигнализирующим устройством исполнений III, IV, V, VI по ГОСТ 2405-88. Конструктивно сигнализирующее устройство приборов может быть выполнено как со скользящими контактами, так и с магнитным поджатием контактов.
Приборы могут иметь корпус из алюминиевых сплавов или стальной (с фланцем и без фланца).
По защищенности от воздействия окружающей среды приборы в соответствии с ГОСТ Р 52931-2008 имеют исполнения:
-
1) по устойчивости к атмосферным воздействиям:
-
- обыкновенное;
-
- защищенное от попадания внутрь пыли и воды;
-
2) по устойчивости к воздействию агрессивных сред:
-
- обыкновенное;
-
- защищенное от агрессивной среды (в дальнейшем - исполнения «Кс») -ДМ 2005Сг1ЕхКс, ДВ 2005Сг1ЕхКс, ДА 2005Сг1ЕхКс.
Приборы относятся к восстанавливаемым ремонтируемым двухфукциональным изделиям.
Код заказа манометров:
ДМ2005СгХХ - XX XX - XX - АЭС-кл. б. 3 - XX - XX - XX - М.П - XX - XX - Э - ТУ 4212-040-00225590-2001 условное обозначение и вид климатического
исполнения верхнее значение диапазона показаний (По требованию потребителя оговаривается наличие предельной отметки: например, 100/75) единицы измерения давления класс точности для атомных станций - «АЭС», Класс безопасности наименование измеряемой среды при специальном исполнении прибора (кислород, с обезжиренной рабочей полостью) конструктивное исполнение:
-
- наличие фланца, демфера, расположение штуцера
-
- исполнение сигнализирующего устройства______
-
- исполнение контактов с магнитным поджатием степень защиты, материал корпуса, резьба штуцера
дополнительные данные (иностр, язык для сопровод. документации) экспортное исполнение
Фотография общего вида средства измерений.

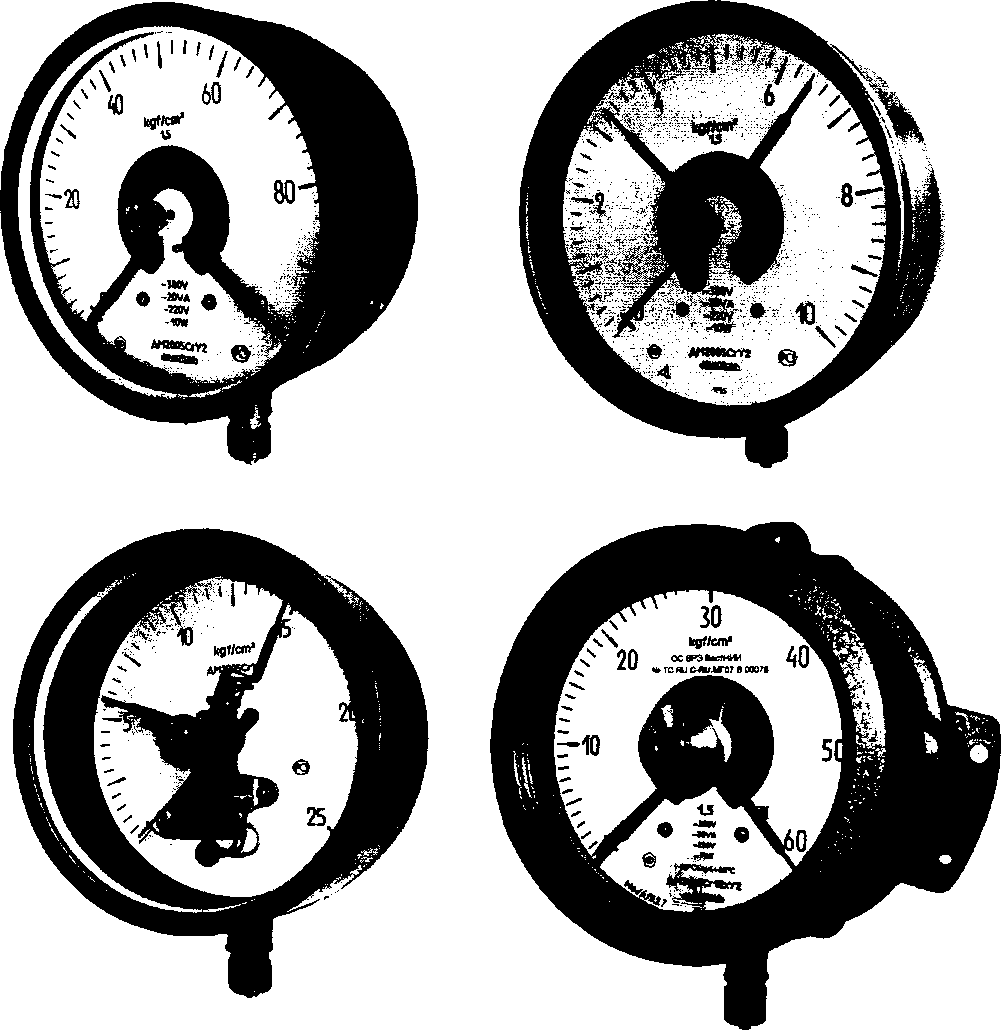

Рисунок 1 - Общий вид приборов
Приборы должны быть опломбированы по запросу потребителя. Приборы, для исполнения АЭС, исполнения «1Ех» и в экспортном исполнении выпускаются пломбированными.
Знак поверки наносится на корпус прибора (по требованию потребителя - на стекло), и/или на эксплуатационную документацию или на свидетельство о поверке.
Схема пломбирования от несанкционированного доступа и обозначение мест для нанесения оттисков клейма ОТК и знака поверки приведена на рисунке 2.

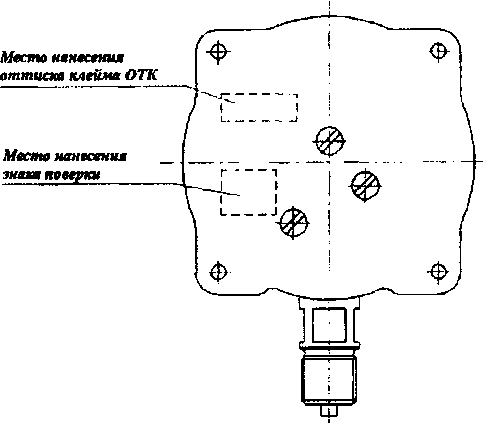

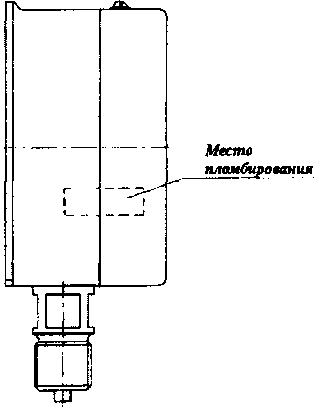

Рисунок 2 - Схема пломбирования от несанкционированного доступа и обозначение мест для нанесения оттисков клейма ОТК и знака поверки
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон показаний, МПа* - ДМ 2005Сг, ДМ 2005Сг1Ех |
от Одо 0,01; от Одо 0,16; от Одо 0,25; от 0 до 0,4; от 0 до 0,6; от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60; от 0 до 100; от 0 до 160 |
|
- ДВ 2005Сг, ДВ 2005Сг1Ех |
от - 0,01 до 0 |
|
- ДА 2005Сг, ДА 2005Сг1Ех |
от - 0,01 до 0,06; от - 0,01 до 0,15; от -0,01 до 0,3; от - 0,01 до 0,5; от - 0,01 до 0,9; от - 0,01 до 1,5; от - 0,01 до 2,4 |
|
Класс точности приборов |
1,5 |
|
Пределы допускаемой основной погрешности, % от диапазона показаний |
±1,5 |
|
Пределы допускаемой основной погрешности срабатывания сигнализирующего устройства: со скользящими контактами, % с магнитным поджатием, % |
±2,5 ±4,0 |
|
Диапазон измерений, % от диапазона показаний |
от 0 до 75 (для избыточного давления) 100 (для вакуумметрического давления) |
|
Вариация показаний, не более |
абсолютного значения предела допускаемой основной погрешности |
|
1 |
2 |
|
Вариация срабатывания сигнализирующего устройства, не более |
абсолютного значения допускаемой основной погрешности сигнализирующего устройства |
|
Изменение показаний и срабатывания сигнализирующего устройства от воздействия температуры окружающего воздуха, % от диапазона показаний |
Л = ± Kt - At, где Kt - температурный коэффициент, не более 0,06 %/ °C - при определении изменения показаний приборов и не более 0,1 %/ °C - при определении изменения срабатывания сигнализирующего устройства; At - абсолютное значение разности температур, определяемое по формуле At- |t2-t,|, где t2 - действительное значение температуры от - 50 до 60 °C; ti - любое действительное значение температуры окружающего воздуха, равное от +18 до +28 °C. |
|
Нормальные условия измерений:
|
от +18 до +28 от 30 до 80 от 84,0 до 106,7 |
|
Примечание * По заказу шкалы приборов градуируются в единицах измерения кПа (до 6 кгс/см2), (с 9 кгс/см2) МПа По требованию потребителей шкалы приборов могут градуироваться в других единицах измерений, допускаемых к применению в РФ | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Параметры сигнализирующего устройства:
для цепей постоянного тока
для цепей переменного тока, В*А для цепей постоянного тока, В* А
|
380 В (включая 24; 27; 36; 40; 110; 220 В) 220 В (включая 24; 27; 36; 40; 110 В) со скользящими с магнитным контактами поджатием контактов 20 50 10 30 до 1 |
|
Отклонение напряжения от номинальных значений, % |
от + 10 до -15 |
|
Частота переменного тока, Гц |
от 49 до 51 |
|
Габаритные размеры, мм:
ДА 2005Сг1Ех
ДА 2005Сг1Ех«Ст» |
0160 0184x205x247 0175x200x212 |
|
1 |
2 |
|
Масса приборов не более, кг:
ДА 2005Сг1Ех
|
1,6 5,5 5,1 |
|
Степень защиты:
по ГОСТ 14254-96 |
IP40, IP53, IP54; IP65 не ниже IP54 |
|
Климатическое исполнение категория размещения по ГОСТ 15150-69 |
У2,Т2 |
|
Условия эксплуатации:
|
от -50 до +60 до 100 при +25 °C (приборы исполнения У2) до 100 при +35 °C (приборы исполнения Т2) от 84,0 до 106,7 |
|
Число срабатываний контактов сигнализирующего устройства приборов |
200000 |
|
Средняя наработка на отказ, ч |
100000 |
|
Средняя наработка на отказ приборов исполнения «Кс», ч |
66000 |
|
Полный средний срок службы, лет, не менее |
10 |
|
Полный средний срок службы приборов исполнения «Кс», лет, не менее |
6 |
|
Минимально допускаемое электрическое сопротивление изоляции цепей:
|
20 МОм 5 МОм 1 МОм |
наносится на циферблат офсетной печатью, на эксплуатационную документацию - типографским способом.
Комплектность средства измеренийКомплект поставки приборов соответствует указанному в таблице 4.
Таблица 4
|
Обозначение документа |
Наименование и условное обозначение |
Количество |
Примечание |
|
Прибор |
1 шт. |
В соответствии с договором | |
|
5Ш0.283.304ПС |
Паспорт |
1 экз. |
Общепромышленное |
|
5Ш0.283.386ПС |
Паспорт |
1 экз |
Для АЭС |
|
5Ш0.283.310ПС |
Паспорт |
2 экз |
Для экспорта |
|
5Ш0.283.311ПС |
Паспорт |
1 экз |
Исполнение «1Ех» общепромышленное |
|
5Ш0.283.413ПС |
Паспорт |
1 экз |
Исполнение «1Ех» для АЭС |
|
5Ш0.283.312ПС |
Паспорт |
2 экз |
Исполнение «1 Ех » для экспорта |
|
5Ш0.283.304РЭ |
Руководство по эксплуатации |
1 экз. | |
|
5Ш0.283.311РЭ |
Руководство по эксплуатации |
1 экз. |
Исполнение «1Ех» |
осуществляется по МИ 2124-90 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Основные средства поверки:
-
- манометр деформационный образцовый МО ТУ 25-05-1664-74, класс точности 0,4; 0,25;
-
- вакуумметр деформационный образцовый ВО ТУ 25-05-1664-74, класс точности 0,4; 0,25;
-
- манометр избыточного давления грузопоршневой МП ГОСТ 8291-83, класс точности 0,05.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик системы с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к манометрам, вакуумметрам и мановакуумметрам показывающим сигнализирующим ДМ 2005Сг, ДВ 2005Сг, ДА 2005Сг, ДМ 2005Сг1Ех, ДВ 2005Сг1Ех, ДА 2005Сг1Ех
ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 30852.0-2002 (МЭК 60079-0:1998) Электрооборудование взрывозащищенное. Часть 0. Общие требования
ГОСТ 30852.1-2002 (МЭК 60079-1:1998) Электрооборудование взрывозащищенное. Часть 1. Взрывозащита вида «Взрывонепроницаемая оболочка
ТУ 4212-040-00225590-2001 Манометры, вакуумметры и мановакуумметры показывающие сигнализирующие. Технические условия
ИзготовительОткрытое акционерное общество «Манотомь» (ОАО «Манотомь»)
ИНН 7021000501
Адрес: 634061, Россия, г. Томск, пр. Комсомольский, 62
Тел. (3822) 44-26-28; факс (3822) 44-29-06
Web-сайт: www.manotom-tmz.ru
E-mail: priem@manotom-tmz.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77 / 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
