№2102 от 06.10.2023
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 487813
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 2102 от 06.10.2023
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» октября 2023 г. № 2102
Лист № 1 Регистрационный № 87196-22 Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Рулетки измерительные металлические RGK
Назначение средства измеренийРулетки измерительные металлические RGK (далее - рулетки) - предназначены для измерений линейных размеров путем непосредственного сравнения со шкалой рулетки.
Описание средства измеренийРулетки измерительные металлические (далее - рулетки) - предназначены для измерений линейных размеров путем непосредственного сравнения со шкалой рулетки.
Принцип измерений основан на прямых измерениях линейных размеров непосредственным сравнением с измерительной шкалой рулетки.
Рулетки представляют собой металлическую ленту с нанесенной измерительной шкалой, с миллиметровыми, сантиметровыми и метровыми интервалами, помещенную в корпус с механизмом наматывания. Рулетки с закрытым корпусом имеют вытяжной конец в виде прямоугольного торца, рулетки с открытым корпусом имеют вытяжной конец в виде кольца.
Рулетки выпускаются классом точности 2 и 3 по ГОСТ 7502-98 в нескольких модификациях, отличительные особенности каждой из которых приведены в таблице 1.
Таблица 1 - Отличительные особенности рулеток
|
Модификация рулетки |
Номинальная длина, м |
Тип корпуса рулетки |
Сталь ленты |
Форма ленты |
Покрытие ленты |
Шкала ленты |
|
RL3 |
3 |
Углеродистая |
Нейлон |
С двух сторон | ||
|
RS3 |
3 |
Нержавеющая |
Нейлон |
С одной стороны | ||
|
RW3 |
3 |
Закрытый |
Углеродистая |
Желобчатая |
Полиэстер |
С двух сторон |
|
RL5 |
5 |
Углеродистая |
Нейлон |
С двух сторон | ||
|
RS5 |
5 |
Нержавеющая |
Нейлон |
С одной стороны | ||
|
RL8 |
8 |
Углеродистая |
Нейлон |
С двух сторон | ||
|
RZ50 |
50 |
Открытый |
Углеродистая |
Плоская |
Нейлон |
С одной стороны |
|
R-100 |
100 |
С одной стороны |
Заводской номер наносится в виде цифрового обозначения, состоящего из арабских цифр, или в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита на корпус рулетки в виде гравировки или наклейки. На рулетки с закрытым корпусом заводской номер наносится на торец над вытяжным концом ленты. На рулетки с открытым корпусом заводской номер наносится на боковую поверхность корпуса рядом с модификацией.
Нанесение знака поверки на средство измерений не предусмотрено.
Рулетки выпускаются под товарным знаком
который вместе с
модификацией наносится на корпус рулетки в виде наклейки. Общий вид рулеток измерительных
металлических с указанием мест нанесения заводского номера, товарного знака представлен на рисунке 1.

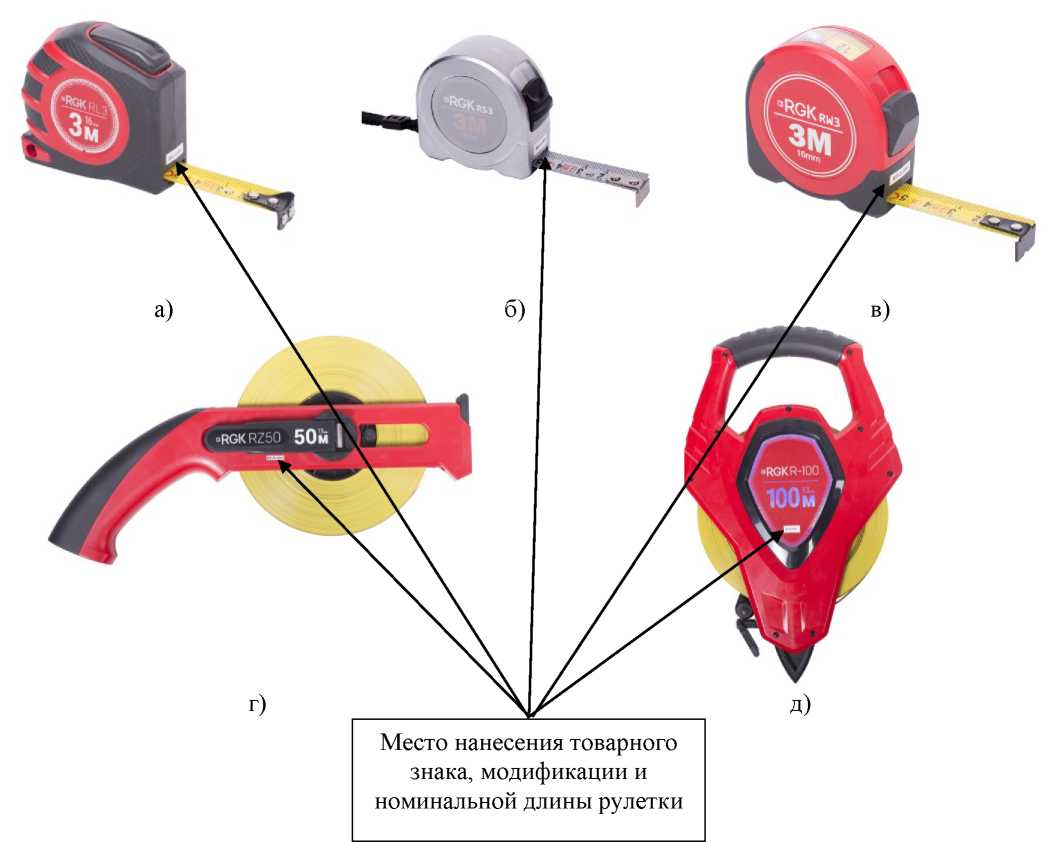

Рисунок 1 - Общий вид рулеток RGK модификаций:
а) RL3, RL5, RL8; б) RS3, RS5; в) RW3 ; г) RZ50; д) R-100
Пломбирование рулеток RGK не предусмотрено.
Лист № 3
Всего листов 5 Метрологические и технические характеристики
Таблица 2 - Основные метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Номинальная длина шкалы для модификаций, м: | ||
|
RL3 |
3 | |
|
RS3 |
3 | |
|
RW3 |
3 | |
|
RL5 |
5 | |
|
RS5 |
5 | |
|
RL8 |
8 | |
|
RZ50 |
50 | |
|
R-100 |
100 | |
|
Класс точности по ГОСТ 7502-98 |
2 |
3 |
|
Допускаемое отклонение действительной длины | ||
|
интервалов шкалы*, мм, не более: | ||
|
- миллиметрового |
±0,15 |
±0,20 |
|
- сантиметрового |
±0,20 |
±0,30 |
|
- дециметрового |
±0,30 |
±0,40 |
|
- метрового и более |
± [0,30+0,15-(L-1)] |
±[0,40+0,20-(L-1)] |
|
где L-число полных и неполных метров | ||
|
* для рулеток с плоской лентой - при рабочем усилии натяжения (5,0±0,5) кг | ||
Таблица 3 - Общие технические характеристики
|
Наименование характеристики |
Значение |
|
Ширина желобчатой ленты для модификаций, мм: | |
|
- RL3, RS3, RW3 |
16,0±0,2 |
|
- RL5, RS5 |
19,0±0,2 |
|
- RL8 |
25,0±0,2 |
|
Ширина плоской ленты для модификаций, мм: | |
|
- RZ50, R-100 |
13,0±0,2 |
|
Толщина ленты, мм, не более: | |
|
- желобчатой для модификаций RL3, RS3, RW3, RL5, RS5, RL8 |
0,15±0,05 |
|
- плоской для модификаций RZ50, R-100 |
0,23±0,05 |
|
Ширина штриха рулетки, мм |
0,20±0,05 |
|
Отклонение от перпендикулярности штрихов шкалы к рабочей кромке ленты, ', не более |
30 |
|
Габаритные размеры (ДлинахШиринахВысота) для модификаций, мм, не более: | |
|
RL3 |
80x75x40 |
|
RS3 |
65x65x40 |
|
RW3 |
70х70х40 |
|
RL5 |
90х85х50 |
|
RS5 |
70х70х43 |
|
RL8 |
107х102х58 |
|
RZ50 |
320х160х45 |
|
R-100 |
365x230x60 |
|
Наименование характеристики |
Значение |
|
Масса для модификаций, кг, не более: RL3 |
0,140 |
|
RS3 |
0,125 |
|
RW3 |
0,130 |
|
RL5 |
0,250 |
|
RS5 |
0,215 |
|
RL8 |
0,415 |
|
RZ50 |
1,020 |
|
R-100 |
2,100 |
|
Температура рабочих условий, °С |
от -40 до +50 |
|
Полный средний ресурс, циклов*, не менее |
1500 |
|
* - цикл включает в себя вытягивание ленты на полную длину, натяжение рабочим | |
|
усилием, отсчет и наматывание ленты | |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Рулетка измерительная металлическая |
RGK |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Упаковочная тара |
- |
1 шт. |
приведены в разделе 5 «Указания по эксплуатации» документа «Рулетки измерительные металлические RGK. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средствам измеренийПриказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от V10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Стандарт предприятия NINGBO OUBO HARDWARE INDUSTRIAL LTD., КНР.
ПравообладательNINGBO OUBO HARDWARE INDUSTRIAL LTD., КНР
Адрес: NO. 185, SHUYU WEST ROAD. YUYAO, NINGBO 315400, CHINA.
Телефон: +86 (574) 6289 1152
E-mail: info@demass.com
ИзготовительNINGBO OUBO HARDWARE INDUSTRIAL LTD., КНР
Адрес: NO. 185, SHUYU WEST ROAD. YUYAO, NINGBO 315400, CHINA.
Испытательный центрОбщество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)
Адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28 Телефон: +7 (495) 274-0101
E-mail: info@prommashtest.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312126.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ
РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
П Р И К А З
06 октября 2023 г. № 2102
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, не влияющих
на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. Распространить действие методики поверки средства измерений, установленной согласно приложению к настоящему приказу,
на средства измерений, находящиеся в эксплуатации.
-
4. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Е.Р.Лазаренко
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 646070CB8580659469A85BF6D1B138C0
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 20.12.2022 до 14.03.2024
\________—_________✓
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
и метрологии
ОТ «_6 » якоября 2023 Г. № _1_2
Сведения
об утвержденном типе средства измерений, подлежащие изменению
в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методик поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, выдавшее заключение |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
1. |
Рулетки измерительные металлические |
RGK |
87196-22 |
NINGBO OUBO HARDWARE INDUSTRIAL LTD., КНР |
МП-407/12- 2021 |
МП-407/12-2021 с изменением № 1 |
Общество с ограниченной ответственностью «РУСГЕОКОМ» (ООО «РУСГЕОКОМ»), г. Москва |
ООО «ПРОММАШ ТЕСТ», г. Москва |
