МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

Л,д       1374

Москва

Об утверждении Государственной поверочной схемы для координатно-временных средств измерений

В соответствии с пунктом 6 главы II Положения об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденным постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734 «Об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений», требованиями к содержанию и построению государственных поверочных схем и локальных поверочных схем, в том числе к их разработке, утверждению и изменению, утвержденными приказом Министерства промышленности и торговли Российской Федерации от 11 февраля 2020 г. № 456, Планом разработки, пересмотра и утверждения государственных поверочных схем на 2024 год, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 28 декабря 2023 г. № 2823 (с изменениями, внесенными приказами Федерального агентства по техническому регулированию и метрологии от 2 февраля 2024 г. № 286, от 24 апреля 2024 г. № 1089), п р и к а з ы в а ю:

• 1.  Утвердить прилагаемую Государственную поверочную схему для кординатно-временных средств измерений (далее - ГПС).

• 2. Установить, что:

ГПС применяется для Государственного первичного специального эталона единицы длины (ГЭТ 199-2024), Государственного первичного специального эталона координат местоположения (ГЭТ 218-2022) прослеживаемых к ним эталонов и координатно-временных средств измерений и вводится в действие с 1 июля 2024 г.;

эталоны, аттестованные на соответствие требованиям государственной поверочной схемы для координатно-временных средств измерений, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 28 декабря 2023 г. № 2821 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений» (далее - Приказ № 2821), или локальным поверочным схемам, применяются до даты окончания срока действия свидетельства об аттестации, выданного до ввода в действие ГПС;

эталоны, аттестованные на соответствие требованиям Приказа № 2821, соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат периодической аттестации на соответствие ГПС не позднее срока окончания действия свидетельства об аттестации, в документы на эталоны вносятся соответствующие изменения;

эталоны, аттестованные на соответствие требованиям Приказа № 2821, не соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

эталоны, аттестованные на соответствие локальным поверочным схемам, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

информация о прекращении применения эталонов по Приказу № 2821 или локальным поверочным схемам, или об изменении ГПС для эталонов, не требующих переутверждения, передается держателем эталона в Федеральный информационный фонд по обеспечению единства измерений (далее - Федеральный фонд) после даты окончания срока действия свидетельства об аттестации.

• 3. Федеральному государственному унитарному предприятию «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» направить сведения о ГПС в федеральное научно-внесения

  государственное бюджетное учреждение «Всероссийский исследовательский институт метрологической службы» для их в Федеральный фонд.

  4. Управлению метрологии, государственного контроля и

надзора Федерального агентства по техническому регулированию и метрологии обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационно-телекоммуникационной сети «Интернет».

• 5. Признать утратившим силу приказ Федерального агентства по техническому регулированию и метрологии от 28 декабря 2023 г. № 2821 «Об утверждении Государственной поверочной схемы для координатновременных средств измерений» с 1 июля 2024 г.

• 6. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя^

  Е.Р.Лазаренко

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «07» июня 2024 г. № 1374

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА

ДЛЯ КООРДИНАТНО-ВРЕМЕННЫХ СРЕДСТВ ИЗМЕРЕНИЙ

• 2.1. ГПС для координатно-временных СИ устанавливает порядок передачи единиц длины, координат, приращений координат, беззапросной дальности, астрономического азимута, времени от государственных первичных специальных эталонов рабочим эталонам, СИ с указанием показателей точности эталонов, СИ и методов передачи единиц.

• 2.2. Допускается проводить передачу единиц длины, координат, приращений координат, беззапросной дальности, астрономического азимута, времени рабочим эталонам и СИ с помощью эталонов более высокой точности или государственных первичных эталонов настоящей ГПС при соблюдении соотношений: пределы погрешности применяемого эталона не должны превышать 1/2 пределов погрешности аттестуемого/ поверяемого эталона, средства измерений.

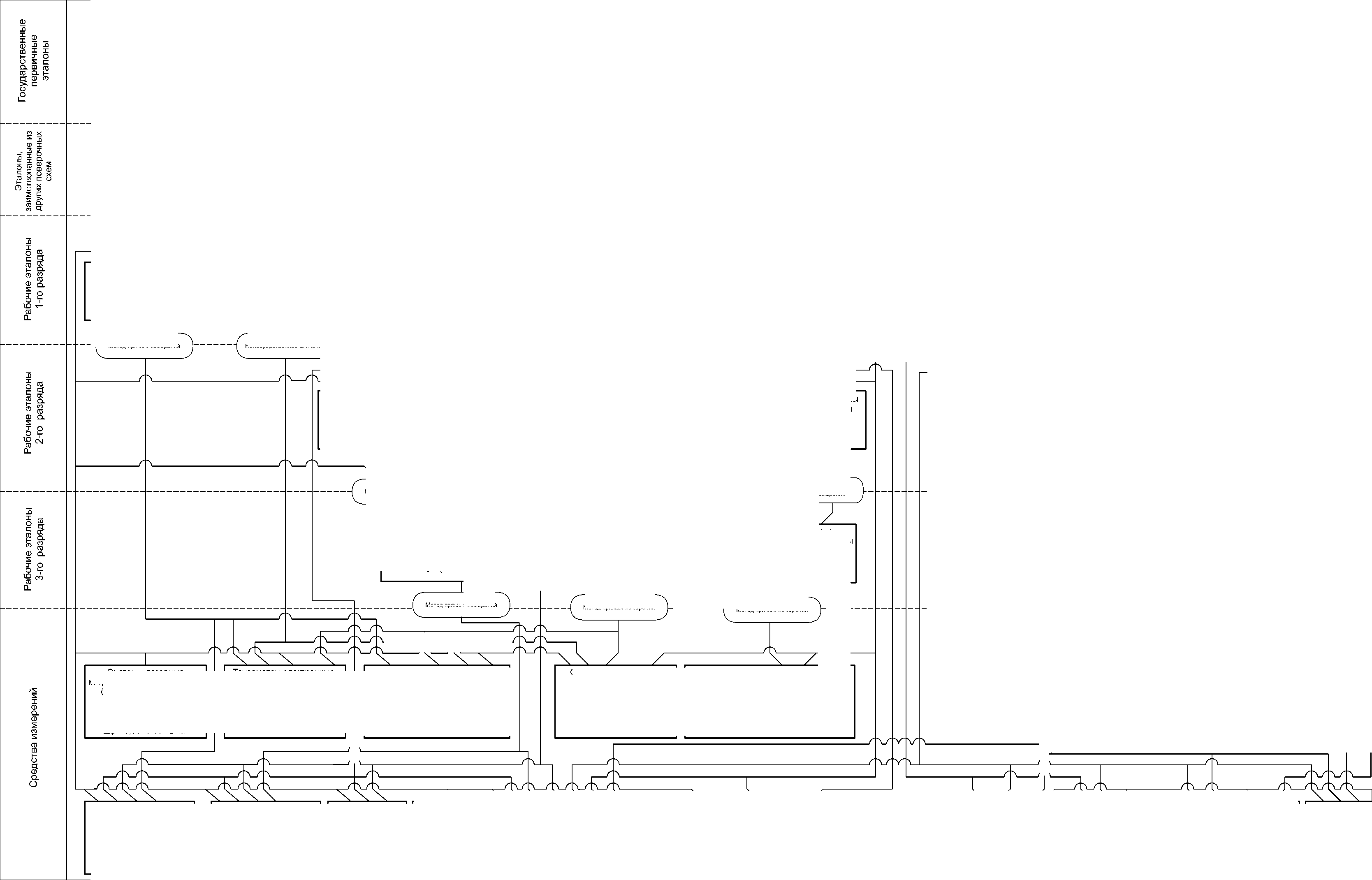

• 2.3. Графическая часть ГПС для    координатно-временных

СИ представлена в приложении А.

• 3.1. ГПСЭД предназначен для воспроизведения, хранения и передачи единицы длины рабочим эталонам и координатно-временным СИ в диапазоне до 4000 км.

• 3.2. В основу измерений длины должна быть положена единица, воспроизводимая ГПСЭД.

• 3.3. ГПСЭД состоит из комплекса следующих средств:

эталонный измерительный комплекс длины в диапазоне до 60 м на основе фемтосекундного лазера и измерительного базиса;

эталонный измерительный комплекс длины в диапазоне до 60 гелий-неонового лазера;

интерферометр лазерный транспортируемый;

эталонный комплекс трехмерных измерений (измерений приращений координат) в диапазоне до 60 м;

лазерный эталон сравнения и эталонные базисы в от 24 до 3000 м;

эталон сравнения на основе приёмников ГНСС и опорных базисных пунктов в диапазоне от 1 до 4000 км.

• 3.4. Диапазон значений длины, воспроизводимый ГПСЭД, составляет до 4000 км.

• 3.5. ГПСЭД воспроизводит и хранит единицу длины со следующими показателями точности:

  • 3.5.1. ГПСЭД обеспечивает воспроизведение единицы длины в диапазоне до 60 м со средним квадратическим отклонением результата измерений SL, не превышающим 1 мкм при 25 независимых наблюдениях. Неисключенная систематическая погрешность 0l не превышает ±5 мкм.

Стандартная неопределённость измерений: оценённая по типу А 1 мкм;

оценённая по типу В 2 мкм.

Суммарная стандартная неопределённость измерений 2,2 мкм.

Расширенная неопределённость измерений 4,4 мкм при коэффициенте охвата k=2.

• 3.5.2. ГПСЭД обеспечивает воспроизведение единицы длины в режиме измерений приращений координат в диапазоне до 60 м со средним квадратическим отклонением результата измерений S_np, не превышающим 25 мкм при 10 независимых наблюдениях. Неисключенная систематическая погрешность 0_пр не превышает ±19 мкм.

Стандартная неопределённость измерений:

оценённая по типу А 25 мкм;

оценённая по типу В 7,8 мкм.

Суммарная стандартная неопределённость измерений 26,2 мкм.

Расширенная неопределённость измерений 52,4 мкм при коэффициенте охвата k=2.

• 3.5.3. ГПСЭД обеспечивает воспроизведение единицы длины в диапазоне от 24 до 3000 м со средним квадратическим отклонением результата измерений Sl, не превышающим (0.03:0.7) мм при 50 независимых наблюдениях. Неисключенная систематическая погрешность 0_L не превышает ±0,2 мм.

Стандартная неопределённость измерений:

оценённая по типу А (0,03:0,7) мм;

оценённая по типу В 0,1 мм.

Суммарная стандартная неопределённость измерений (0,1:0,7) мм.

Расширенная      неопределённость      измерений      (0,2:1,4) мм

при коэффициенте охвата k=2.

• 3.5.4. ГПСЭД обеспечивает воспроизведение единицы длины в диапазоне от 1 до 4000 км со средним квадратическим отклонением результата измерений SL, не превышающим (1:20) мм при 30 независимых наблюдениях. Неисключенная систематическая погрешность 0_L не превышает ±26 мм.

Стандартная неопределённость измерений:

оценённая по типу А (1:20) мм;

оценённая по типу В 11 мм.

Суммарная стандартная неопределённость измерений 23 мм.

Расширенная неопределённость измерений 46 мм при коэффициенте охвата k=2.

• 3.6. Для обеспечения воспроизведения единицы длины с указанной точностью должны соблюдаться правила содержания и применения ГПСЭД, утверждённые в установленном порядке.

• 3.7. ГПСЭД применяют для передачи единицы длины рабочим эталонам и СИ методом прямых измерений.

• 3.8. Для передачи единицы длины рабочим эталонам 1-го разряда базисам эталонным - компараторам от 0 до 80 м может применяться также Государственный первичный эталон единицы длины - метра ГЭТ 2 методом прямых измерений.

• 4.1. ГПСЭК предназначен для воспроизведения координат потребителя в системах координат WGS-84, ПЗ-90.11, ГСК-2011, ITRF, воспроизведения/измерения беззапросной дальности по фазе дальномерного кода и по фазе несущей частоты, скорости изменения беззапросной дальности, измерения приращения координат в системах координат WGS-84, ПЗ-90.11, ГСК-2011, ITRF, формирования скорости потребителя ГНСС и измерения астрономического азимута с целью обеспечения единства измерений в стране.

• 4.2. В основу измерений координат местоположения должны быть положены координаты потребителя ГНСС в системах координат WGS-84, ПЗ-90.11, ГСК-2011, ITRF, воспроизводимые ГПСЭК.

В основу измерений беззапросной дальности по фазе дальномерного кода и по фазе несущей частоты, скорости изменения беззапросной дальности должны быть положены единицы, воспроизводимые ГПСЭК.

• 4.3. ГПСЭК состоит из комплексов следующих средств: гравиметр абсолютный баллистический; имитатор сигналов ГНСС прецизионный;

комплекс эталонный средств хранения шкалы времени; НАП прецизионного класса;

осциллограф высокоточный цифровой запоминающий; светодальномер фазовый высокоточный - тахеометр электронный;

сеть стационарных геодезических пунктов; специальное программно-математическое обеспечение;

автоматическая система астрономического азимутального ориентирования;

комплект оптического хранителя азимутальных направлений; переносчик астрономического азимута;

система внутренних и наружных геодезических пунктов; автоматизированное рабочее место обработки измерительной информации;

комплекс средств передачи и сравнения шкал времени;

комплект средств и астрономических параметров.

• 4.4. Диапазон значений координат WGS-84, ПЗ-90.11,

составляет до 40000 км от поверхности геоида. Диапазон значений измерений приращения координат в системах координат WGS-84, ПЗ-90.11, ГСК-2011, ITRF составляет до 1 км. Диапазон значений беззапросной дальности по фазе дальномерного кода, воспроизводимый ГПСЭК, составляет до 3^10⁸ м (эквивалент 1 с). Диапазон значений формирования скорости потребителя ГНСС, воспроизводимый ГПСЭК, составляет до 12 км/с. Диапазон значений измерения астрономического азимута составляет от 0 до 360°.

• 4.5. ГПСЭК воспроизводит координаты потребителя ГНСС в системах координат WGS-84, ПЗ-90.11, ГСК-2011, ITRF, измеряет приращения координат в системах координат WGS-84, ПЗ-90.11, ГСК-2011, ITRF, воспроизводит/измеряет беззапросную дальность по фазе дальномерного кода и по фазе несущей частоты, обеспечивает формирование скорости потребителя ГНСС, воспроизводит скорость изменения беззапросной дальности, измеряет астрономический азимут со следующими показателями точности:

  • 4.5.1. Неисключенная систематическая погрешность хранения абсолютных координат   0_хран   не превышает 0,01 м. Стандартная

неопределённость измерений по типу В 0,004 м.

• 4.5.2. ГПСЭК обеспечивает измерение приращений координат в системах координат WGS-84, ПЗ-90.11, ГСК-2011, ITRF со средним квадратическим отклонением Sп_р результата измерений, не превышающим (0,5^10"⁶^Еп_р) м, где Епр - длина вектора приращения координат (измеряемая длина) в м, при 25 независимых измерениях. Неисключенная систематическая погрешность 0п_Р не превышает О,ОО1 м.

Стандартная неопределённость измерений:

оценённая по типу А 0,0005 м;

оценённая по типу В 0,0004 м.

Суммарная стандартная неопределённость измерений 0,0006 м.

Расширенная неопределённость измерений 0,0012 м при коэффициенте охвата k = 2.

• 4.5.3. ГПСЭК обеспечивает воспроизведение координат потребителя ГНСС в системах координат WGS-84, ПЗ-90.11, ГСК-2011, ITRF со средним квадратическим отклонением результата измерений S_вк, не превышающим О,О2 м при 25 независимых наблюдениях. Неисключенная систематическая погрешность 0_вк не превышает 0,03 м.

Стандартная неопределённость измерений:

оценённая по типу А 0,02 м;

оценённая по типу В 0,012 м.

Суммарная стандартная неопределённость измерений 0,023 м.

Расширенная неопределённость измерений 0,046 м при коэффициенте охвата k=2.

• 4.5.4. ГПСЭК обеспечивает воспроизведение беззапросной дальности по фазе дальномерного кода со средним квадратическим отклонением результата измерений 8д, не превышающим 0,02 м при 25 независимых наблюдениях. Неисключенная систематическая погрешность 0д не превышает О,О2 м.

Стандартная неопределённость измерений:

оценённая по типу А 0,02 м;

оценённая по типу В 0,008 м.

Суммарная стандартная неопределённость измерений 0,022 м.

Расширенная неопределённость измерений 0,044 м при коэффициенте охвата k=2.

• 4.5.5. ГПСЭК обеспечивает воспроизведение беззапросной дальности по фазе несущей частоты со средним квадратическим отклонением результата измерений 8ф, не превышающим 0,0006 м при 25 независимых наблюдениях.

• 4.5.6. ГПСЭК обеспечивает формирование скорости потребителя ГНСС со средним квадратическим отклонением результата измерений Sc, не превышающим 0,004 м/с при 25 независимых наблюдениях. Неисключенная систематическая погрешность 0_с не превышает 0,002 м/с.

Стандартная неопределённость измерений:

оценённая по типу А 0,004 м/с;

оценённая по типу В 0,008 м/с.

Суммарная стандартная неопределённость измерений 0,009 м/с.

Расширенная неопределённость измерений 0,018 м/с при коэффициенте охвата k=2.

• 4.5.7. ГПСЭК обеспечивает воспроизведение скорости изменения беззапросной дальности со средним квадратическим отклонением результата измерений S_cg, не превышающим 0,004 м/с при 25 независимых наблюдениях. Неисключенная систематическая погрешность 0_сд не превышает 0,001 м/с.

Стандартная неопределённость измерений:

оценённая по типу А 0,004 м/с;

оценённая по типу В 0,0004 м/с.

Суммарная стандартная неопределённость измерений 0,004 м/с.

Расширенная неопределённость измерений 0,008 м/с при коэффициенте охвата k=2.

• 4.5.8. ГПСЭК обеспечивает измерение астрономического азимута со средним квадратическим отклонением результата измерений S_аз, не превышающим 0,5" при 25 независимых наблюдениях. Неисключенная систематическая погрешность 0_аз не превышает 0,5".

Стандартная неопределённость измерений:

оценённая по типу А 0,5";

оценённая по типу В 0,21".

Суммарная стандартная неопределённость измерений 0,54".

Расширенная неопределённость измерений 1,08" при коэффициенте охвата k=2.

• 4.6. Для обеспечения воспроизведения координат потребителя в системах координат WGS-84, ПЗ-90.11, ГСК-2011, ITRF, беззапросной дальности по фазе дальномерного кода и по фазе несущей частоты, скорости изменения беззапросной дальности с указанной точностью должны соблюдаться правила содержания и применения эталона, утверждённые в установленном порядке.

• 4.7. ГПСЭК применяют для передачи рабочим эталонам и СИ:

координат местоположения потребителя ГНСС, беззапросной дальности по фазе дальномерного кода и по фазе несущей частоты, скорости изменения беззапросной дальности, скорости потребителя ГНСС, углов пространственной ориентации, астрономического азимута методом прямых измерений;

координат местоположения потребителя ГНСС, беззапросной дальности по фазе дальномерного кода и по фазе несущей частоты, скорости изменения беззапросной дальности, скорости потребителя ГНСС методом непосредственного сличения по сигналам ГНСС.

• 5.1. В качестве эталонов, заимствованных из других поверочных схем, применяют:

первичный, вторичные, рабочие эталоны единиц времени, частоты и национальной шкалы времени в соответствии с Приказом Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 (разряд эталона подбирается исходя из условий соблюдения соотношения пределов погрешности применяемого эталона и поверяемого эталона, СИ, не превышающего 1/3, а в обоснованных случаях - 1/2);

рабочие эталоны единицы плоского угла 2-го разряда - тахеометры высокоточные - в диапазоне от 0 до 360° в соответствии с Приказом Федерального агентства по техническому регулированию и метрологии от 20 ноября 2018 г. № 2482.

• 5.2. Эталоны, заимствованные из других поверочных схем, применяют для передачи единицы времени, частоты и национальной шкалы времени к СИ методом прямых измерений, для передачи единицы плоского угла к СИ методом косвенных измерений.

• 6.1. Рабочие эталоны 1-го разряда

  • 6.1.1. В качестве рабочих эталонов 1-го разряда применяют:

    • 6.1.1.1. Базисы эталонные - компараторы в диапазоне от 0 до 80 м

Базисы эталонные - компараторы в диапазоне от 0 до 80 м состоят из линейного базиса или нескольких линейных базисов или специализированного оптического компаратора и тахеометра электронного или абсолютного трекера. Базис (специализированный оптический компаратор) должен обеспечивать сохранение взаимного положения пунктов со стабильностью, необходимой при передаче единицы величины средствам измерений.

Предел допускаемой абсолютной погрешности измерений длины Ль в диапазоне от 0 до 80 м составляет (0,02+3^10^-6^L) мм, где L - измеряемая длина, мм. Предел допускаемой абсолютной погрешности измерений приращения координат, прямоугольных координат Лпр в диапазоне от 0 до 80 м составляет (0,05+6^10^-6^L) мм, где L - измеряемая длина, мм.

• 6.1.1.2. Комплексы базисные эталонные в диапазонах длин от 0 до 6000 м. Комплексы базисные эталонные в диапазонах длин от 0 до 6000 м состоят

из линейного базиса или нескольких линейных базисов, закреплённых высокостабильными геодезическими пунктами, отдельных геодезических пунктов и тахеометра электронного высокоточного.

Геодезические пункты должны обеспечивать положения пунктов со стабильностью, необходимой величины средствам измерений. Высокостабильные из состава линейных базисов должны соответствовать требованиям пункта 4.3 ГОСТ 57374-2016. Базисы и геодезические пункты используются в качестве обязательного вспомогательного оборудования при передаче единицы величины.

Предел допускаемой абсолютной погрешности измерений приращения координат Л_пр в диапазоне от 0 до 6000 м составляет (0,2+0,5^10"⁶^L) мм, где L - измеряемая длина, мм.

• 6.1.1.3. Комплексы базисные эталонные в диапазонах длин от 0 до 5000 м, от 1 до 4000 км

Комплексы базисные эталонные в диапазонах длин от 0 до 5000 м состоят из линейного базиса или нескольких линейных базисов и фазового светодальномера или дальномера, или тахеометра.

Комплексы базисные эталонные в диапазоне длин от 1 до 4000 км состоят из линейного базиса или нескольких линейных базисов и комплекта многочастотных спутниковых фазовых геодезических приёмников. Базисы используются в качестве обязательного вспомогательного оборудования при передаче единицы величины. Базисы должны обеспечивать сохранение взаимного положения пунктов со стабильностью, необходимой при передаче единицы величины нижестоящим эталонам и средствам измерений.

Предел допускаемой абсолютной погрешности измерений длины Ль:

в диапазоне от 0 до 5000 м составляет (0,2+0,5^10"⁶^L) мм, где L - измеряемая длина, мм;

в диапазоне от 1 до 4ООО км составляет (1-100) мм.

• 6.1.1.4. Светодальномеры фазовые, тахеометры электронные, дальномеры в диапазонах длин от 0 до 3500 м

Предел допускаемой абсолютной погрешности измерений длины Л_ь составляет (0,2+0,5^10"⁶^L) мм, где L - измеряемая длина, мм.

• 6.1.1.5. Комплексы средств измерений приращений координат эталонные в диапазоне от 0 до 4ООО км состоят из высокостабилизированных геодезических пунктов и комплекта многочастотных спутниковых фазовых геодезических приёмников, которые используются как для передачи единицы длины СИ, так и для периодического контроля (не реже одного раза в месяц) метрологических характеристик базиса (базисов), спутниковых геодезических сетей и измерительных систем непрерывно действующих опорных станций.

Предел допускаемой абсолютной погрешности измерений приращений координат Л_пр составляет (110,5^10 ⁶• L) мм, L - измеряемая длина, мм.

• 6.1.1.6. Рабочие эталоны координат местоположения состоят из следующих средств:

средств формирования навигационных сигналов ГНСС - имитаторов сигналов ГНСС;

средств измерения координат по сигналам ГНСС - высокоточной спутниковой навигационной аппаратуры (в том числе геодезического назначения);

одной или нескольких точек, закреплённых на земной поверхности одним или несколькими пунктами, с установленными значениями координат пунктов в принятых системах координат;

устройств записи и воспроизведения навигационных сигналов;

инерциально-спутниковых навигационных систем.

Предел допускаемой абсолютной погрешности хранения абсолютных координат в системах WGS-84, ПЗ-90.11, ГСК-2011 Лхран составляет 0,02 м, предел допускаемой абсолютной погрешности воспроизведения координат потребителя ГНСС в системах координат WGS-84, ПЗ-90.11, ГСК-2011 Лвк составляет 0,1 м, предел допускаемой абсолютной погрешности измерения приращений координат в системах координат WGS-84, ПЗ-90.11, ГСК-2011 Л_пр составляет (0,003+0,5^10^-3^L) м, где L - приращение координат в км, предел допускаемой абсолютной погрешности воспроизведения/измерения беззапросной дальности по фазе дальномерного кода Лд составляет 0,05 м, предел допускаемой абсолютной погрешности воспроизведения/измерения беззапросной дальности по фазе несущей частоты Лф составляет 0,002 м, предел допускаемой абсолютной погрешности воспроизведения/измерения скорости изменения беззапросной дальности Лсд составляет 0,01 м/с, предел допускаемой абсолютной погрешности формирования скорости потребителя ГНСС Лс составляет 0,02 м/с, предел допускаемой абсолютной погрешности формирования разности фаз несущих частот между двумя выходами Л_ф составляет 1,5°.

• 6.1.2. Рабочие эталоны 1-го разряда применяют для передачи рабочим эталонам 2-го, 3-го разряда и СИ:

единицы длины, приращений координат методом прямых измерений, непосредственным сличением;

координат местоположения методом прямых измерений, методом непосредственного сличения.

При передаче единицы длины от комплексов базисных эталонных 1-го разряда к комплексам базисным эталонным 2-го разряда применяют метод прямых измерений и непосредственное сличение.

• 6.2. Рабочие эталоны 2-го разряда

  • 6.2.1. В качестве рабочих эталонов 2-го разряда применяют:

    • 6.2.1.1. Светодальномеры фазовые, тахеометры электронные, дальномеры в диапазоне длин от 0 до 3500 м.

Предел допускаемой абсолютной погрешности измерений длины Л_L составляет (0,6+1 •10^-6^L) мм, где L - измеряемая длина, мм.

• 6.2.1.2. Комплексы базисные эталонные в диапазонах длин от 0 до 5000 м, от 1 до 4000 км.

Комплексы базисные эталонные состоят из линейного базиса или нескольких линейных базисов и фазового светодальномера или дальномера или тахеометра. Базисы используются в качестве обязательного вспомогательного оборудования при передаче единиц величин. Базисы должны обеспечивать сохранение взаимного положения пунктов со стабильностью, необходимой при передаче единицы величины нижестоящим эталонам и средствам измерений.

Предел допускаемой абсолютной погрешности измерений длины Л_L в диапазоне длин от 0 до 5000 м составляет (0,б11^10⁶•L) мм, где L - расстояние между пунктами в мм, предел допускаемой абсолютной погрешности измерения длины Ль в диапазоне длин от 1 до 4ООО км составляет от 2 до 200 мм.

• 6.2.1.3. Высокоточные гирокомпасы, гироплатформы геодезические, гиротеодолиты, комплекты астрономических теодолитов, специализированная НАП ГНСС в диапазоне измерений астрономического азимута от 0 до 360°.

Предел допускаемой абсолютной погрешности измерений азимута Лаз составляет от 1 до 30".

• 6.2.1.4. Имитаторы сигналов ГНСС.

Предел допускаемой абсолютной погрешности воспроизведения беззапросной дальности по фазе дальномерного кода Лд составляет 2 м, предел допускаемой абсолютной погрешности воспроизведения беззапросной дальности по фазе несущей частоты Лф составляет 0,01 м, предел допускаемой абсолютной погрешности воспроизведения скорости изменения беззапросной дальности Лсд составляет 0,05 м/с, предел допускаемой абсолютной погрешности формирования координат местоположения потребителя ГНСС в системах координат WGS-84, ПЗ-90.11, ГСК-2011 Лкоор составляет 4 м, предел допускаемой абсолютной погрешности формирования скорости потребителя ГНСС Лс составляет 0,1 м/с.

• 6.2.1.5. Комплексы средств измерений, включающие в свой состав имитаторы сигналов ГНСС и геодезический пункт (репер).

Предел допускаемой абсолютной погрешности воспроизведения беззапросной дальности по фазе дальномерного кода Лд составляет 3 м, предел допускаемой абсолютной погрешности воспроизведения беззапросной дальности по фазе несущей частоты Лф составляет 0,01 м, предел допускаемой абсолютной погрешности воспроизведения скорости изменения беззапросной дальности Лсд составляет 0,1 м/с, предел допускаемой абсолютной погрешности формирования координат местоположения потребителя ГНСС в системах координат WGS-84, ПЗ-90.11, ГСК-2011 Лкоор составляет 6 м, предел допускаемой абсолютной погрешности формирования скорости потребителя ГНСС Лс составляет 0,2 м/с, предел допускаемой абсолютной погрешности хранения абсолютных координат в системах координат WGS-84, ПЗ-9О.11, ГСК-2011 Лхран составляет 0,3 м.

• 6.2.1.6. Имитаторы сигналов ГНСС с несколькими радиочастотными выходами.

Предел допускаемой абсолютной погрешности измерений приращений координат Лпр составляет (0.004-0.5^10 ■'•L) м, где L - измеряемая длина в км.

• 6.2.1.7. Устройства записи-воспроизведения сигналов ГНСС.

Предел допускаемой абсолютной погрешности формирования координат потребителя ГНСС, вносимой при записи-воспроизведении навигационного сигнала Лзвк составляет 2 м, предел допускаемой абсолютной погрешности формирования скорости потребителя ГНСС, вносимой при воспроизведении навигационного сигнала Лзвс составляет 0,07 м/с.

Сигнал для воспроизведения допускается записывать на геодезических пунктах (реперах) или имитаторах сигналов ГНСС из рабочего эталона координат 1-го разряда.

• 6.2.2. Рабочие эталоны 2-го разряда применяют для передачи рабочим эталонам 3-го разряда и средствам измерений:

единицы длины методом прямых измерений и методом непосредственного сличения;

астрономического азимута методом прямых измерений и методом косвенных измерений;

координат местоположения методом прямых измерений.

• 6.3. Рабочие эталоны 3-го разряда

  • 6.3.1. В качестве рабочих эталонов 3-го разряда применяют:

    • 6.3.1.1. Базисы эталонные и пространственные полигоны в диапазоне длин от 0,01 до 4000 км.

Предел допускаемой абсолютной погрешности измерений длины Al составляет от 1 до 1000 мм.

• 6.3.1.2. Полигоны пространственные эталонные в от 0 до 4000 км.

  приращения

Предел допускаемой абсолютной погрешности измерений координат Апр составляет от 0,01 до 1 м.

• 6.3.1.3. Азимутальные полигоны и базисы специализированные стенды в диапазоне от 0 до 360°.

Хранение азимутов направлений обеспечивается фундаментальными геодезическими пунктами из состава эталонных геодезических построений. Предел допускаемой абсолютной погрешности хранения значения азимута направления Аа₃ составляет от 1,0 до 600”.

6.3.2. Рабочие эталоны 3-го разряда применяют для передачи средствам измерений:

единицы длины методом прямых измерений;

приращений координат методом прямых измерений; астрономического азимута методом прямых измерений.

• 7.1. В качестве СИ применяют:

  • 7.1.1. Системы лазерные координатно-измерительные (абсолютные трекеры) в диапазоне длин от 0 до 160 м.

Предел допускаемой абсолютной погрешности измерений длины A_L составляет от (0,01+5^10"⁶^L) до (0,015+6^10"⁶^L) мм, где L - измеряемая длина в мм, предел допускаемой абсолютной погрешности измерений приращений координат А_пр составляет (0,05+5^10"⁶^L) мм, где L - измеряемая длина в мм.

• 7.1.2. Тахеометры электронные в диапазоне длин от 0 до 3500 м.

Предел допускаемой абсолютной погрешности измерений приращений координат А_пр составляет от (0.4+10^•к) до (5+1O"⁵^L) мм, где L - измеряемая длина в мм.

• 7.1.3. Системы лазерные координатно-измерительные сканирующие в диапазоне длин от 0 до 10000 м.

Предел допускаемой абсолютной погрешности измерений длины A_L составляет от (0,1+10"⁸^L) до (5+5^10"⁶^L) мм, где L - измеряемая длина в мм, предел допускаемой абсолютной погрешности измерений приращений координат Л_пр составляет от (O,1+1O"⁸^L) до (5+5^10"⁶^L) мм, где L - измеряемая длина в мм.

• 7.1.4. Светодальномеры, дальномеры, тахеометры электронные в диапазоне длин от 0 до 10000 м.

Предел допускаемой абсолютной погрешности измерений длины A_L составляет от (O,4+1O"⁶^L) до (5+1О ^•к) мм, где L - измеряемая длина в мм.

При проведении периодической поверки СИ, имеющих в своём составе светодальномер и прошедших испытания в целях утверждения типа средств измерений до введения которых больше, чем допускается проводить составляющем не менее

измерений Al составляет (2+0,5^10"⁶^L) мм, где L - измеряемая длина в мм, допускаемой абсолютной погрешности измерения приращений координат Л_пр встроенной системой измерения приращений координат по фотоснимкам составляет от 10 до 100 мм.

• 7.1.8. Системы   координатно-измерительные   фоторегистрирующие

в диапазоне длин от 0 до 6000 м.

Предел допускаемой абсолютной погрешности измерений приращения координат Лпр составляет от 50 до 200 мм.

• 7.1.9. Сети спутниковые геодезические и измерительные системы - сети станций опорных непрерывно действующих в диапазоне длин от 1 до 200 км.

Предел допускаемой абсолютной погрешности измерений приращения координат Лпр в режиме постобработки составляет от 10 до 60 мм, предел допускаемой абсолютной погрешности измерений приращения координат Лпр в режиме реального времени составляет от 20 до 90 мм.

• 7.1.10. Гиротеодолиты, гироплатформы геодезические, гирокомпасы, гироскопические насадки, комплекты астрономических теодолитов, буссоли, измерители курса, топопривязчики в диапазоне от 0 до 360°.

Предел допускаемой абсолютной погрешности измерений азимута Л_аз составляет от 2 до 600”.

• 7.1.11. НАП ГНСС, совмещённая с инерциальными системами.

Предел допускаемой абсолютной погрешности измерения углов пространственной ориентации Л_угл составляет 2'. Предел допускаемой абсолютной погрешности синхронизации формируемой шкалы времени с системной/национальной шкалой времени ЛШВ составляет от 2 нс до 30 с.

• 7.1.12. Угломерная НАП ГНСС.

Предел допускаемой абсолютной погрешности измерения углов пространственной ориентации Л_угл составляет (6^D ')'. где D — длина антенной базы, м. Предел допускаемой абсолютной погрешности синхронизации формируемой шкалы времени с системной/национальной шкалой времени ЛШВ составляет от 2 нс до 30 с.

• 7.1.13. Высокоточная НАП ГНСС, беззапросные измерительные системы.

Предел допускаемой абсолютной погрешности измерений беззапросной дальности по фазе дальномерного кода Лд составляет 0,05 м; предел допускаемой абсолютной погрешности измерений беззапросной дальности по фазе несущей частоты Лф составляет 0,001 м; абсолютной погрешности измерений скорости изменения дальности Лсд составляет 0,02 м/с; предел допускаемой погрешности измерений координат потребителя ГНСС Лкоор 1 м; потребителя ГНСС Лс составляет 0,05 м/с. Предел допускаемой погрешности синхронизации формируемой шкалы с системной/национальной шкалой времени UTC(SU) ЛШВ от 2 нс до 30 с.

• 7.1.14. НАП ГНСС.

  абсолютных

Предел допускаемой абсолютной погрешности измерений координат потребителя Лкоор составляет 1 м; предел допускаемой абсолютной погрешности измерений скорости потребителя ГНСС Лс составляет 0,05 м/с. Предел допускаемой абсолютной погрешности синхронизации формируемой шкалы времени с системной/национальной шкалой времени ЛШВ составляет от 2 нс до 30 с.

I

Метод прямых измерений

Комплексы базисные эталонные

Комплексы базисные эталонные

I

1

I

1

Метод прямых измерений

Непосредственное сличение

X /

к

т

т

Метод прямых измерений

Метод прямых измерений

Метод прямых измерений

Метод прямых измерений

о

0,01-4000 км, Al = (1-1000) мм

0-4000 км Дпр = (0,01-1) м

Полигоны пространственные эталонные

Государственный первичный специальный эталон единицы длины ГЭТ 199-2024

0-5000 м, Al = (0,6+1^10^-6^L) мм;

1-4000 км, Al = (2-200) мм

I

Базисы эталонные и пространственные полигоны

до 60 м, Sl = 1 мкм, 0L = ±5 мкм; Snp = 25 мкм, 0пр = ±19 мкм; 24-3000 м, Sl = 0,03-0,7 мм, 0L = ±0,2 мм;

1-4000 км, Sl = 1-20 мм, 0L = ±26 мм

0-360°, Лаз =(1,0-600)"

Рабочие эталоны 2-го разряда по государственной поверочной схеме средств измерений плоского угла — тахеометры высокоточные 0-360°, б = (0,5-1)"

Апр = (0,05+6^10^-6^L) мм

Комплексы средств измерений приращений координат по сигналам ГНСС эталонные 0-4000 км

Апр = (1+0,5^10^-6^L) мм

Непосредственное сличение J—

Метод косвенных измерений \

Аугл< 1'           Г

"^^Непосредственное сличениее^^^^~

I

Имитаторы сигналов ГНСС

Лд = 2 м; Лф = 0,01 м; Лсд = 0,05 м/с;

Лкоор = 4 м; Лс = 0,1 м/с

0-5000 м, Al = (0,2+0,5^10^-6^L) мм;

1-4000 км, Al = (1-100) мм

Непосредственное сличение^

Метод прямых измерений

Метод прямых измерений

0- 6000 м, Апр = (0,2+0,5^10^-6^L) мм

Светодальномеры фазовые, тахеометры электронные, дальномеры 0-3500 м,

Al = (0,2+0,5^10^-6^L) мм

0-360°, Лаз =(1-30)"

Метод прямых измерений

\

Метод прямых измерений

Z______

Комплексы базисные эталонные

Метод косвенных \ измерений J

'^^Непосредственное сличенире^

А /         А

Метод прямых измерений Ь---1 Метод прямых измерений I

Дкоор ^{1 м;}

Лс = 0,05 м/с;

Ашв = (2 нс—30 С)

Первичный, вторичные, рабочие эталоны 1-5 разрядов единиц времени, частоты и национальной шкалы времени

I

НАП ГНСС

Нивелиры цифровые

0- 500 м, AL =(1-500) мм

Светодальномеры, дальномеры, тахеометры электронные

0-10000 м,

Al = (0,4+10^-6^L) -(5+10 "•L)

мм

Метод прямых измерений

Метод непосредственных сличений по сигналам ГНСС
