сальная EMA 4K. Методика поверки»

Москва

4.

Резервуар стальной горизонтальный ци-линдриче-ский

ЕП-12,5- 1990 1300

Е

93953-24

161

Общество с ограниченной ответственностью «Про-мет» (ООО «Промет»), Московская обл., г.о. Химки, д. Подоли-но

Общество с ограниченной ответственностью «Про-мет» (ООО «Промет»), Московская обл., г.о. Химки, д. Подоли-но

ОС

ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки»

5 лет

Общество с ограниченной ответственностью «УДС нефть» (ООО «УДС нефть»), Удмуртская Республика, г. Ижевск

ООО «Метро-КонТ», г. Казань

18.09.2024

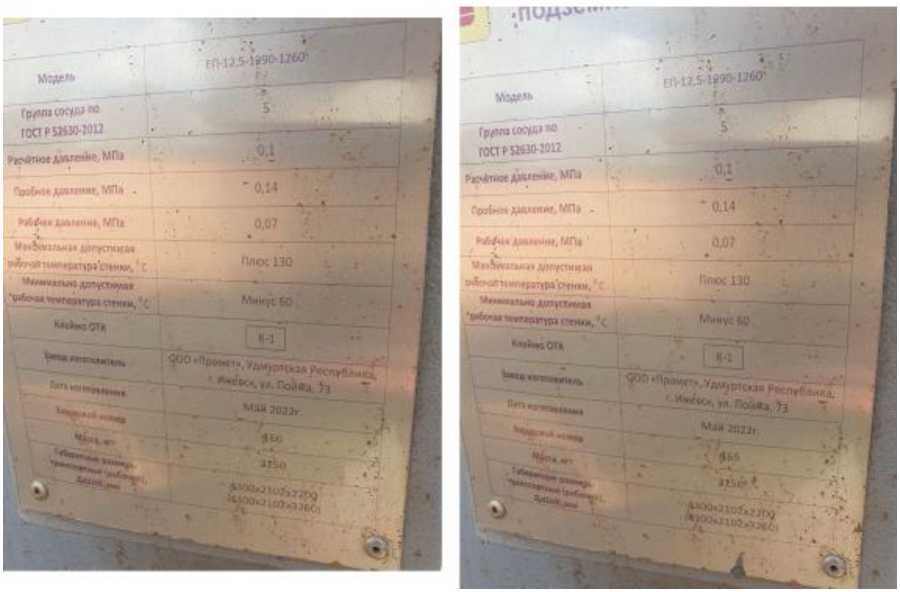

5.

Резервуары стальные горизонтальные ци-линдриче-ские

ЕП-12,5- 1990 1260

Е

93954-24

160, 165

Общество с ограниченной ответственностью «Про-мет» (ООО «Промет»), Московская обл., г.о. Химки, д. Подоли-но

Общество с ограниченной ответственностью «Про-мет» (ООО «Промет»), Московская обл., г.о. Химки, д. Подоли-но

ОС

ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки»

5 лет

Общество с ограниченной ответственностью «УДС нефть» (ООО «УДС нефть»), Удмуртская Республика, г. Ижевск

ООО «Метро-КонТ», г. Казань

18.09.2024

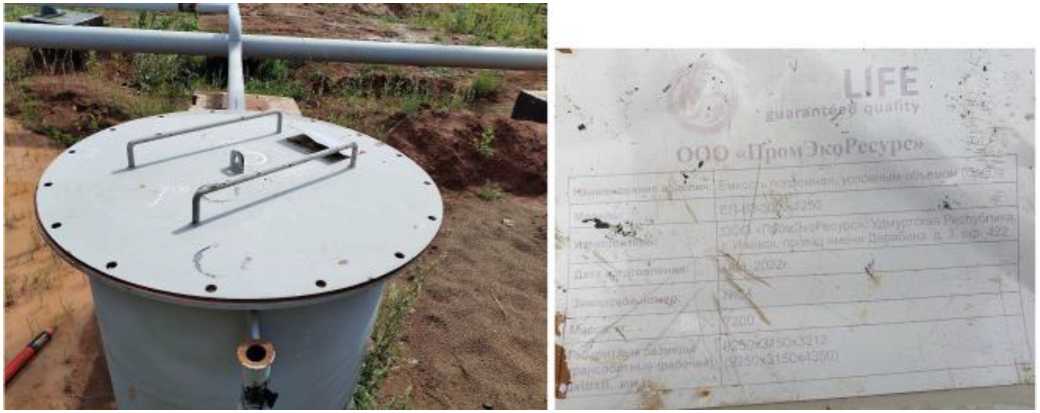

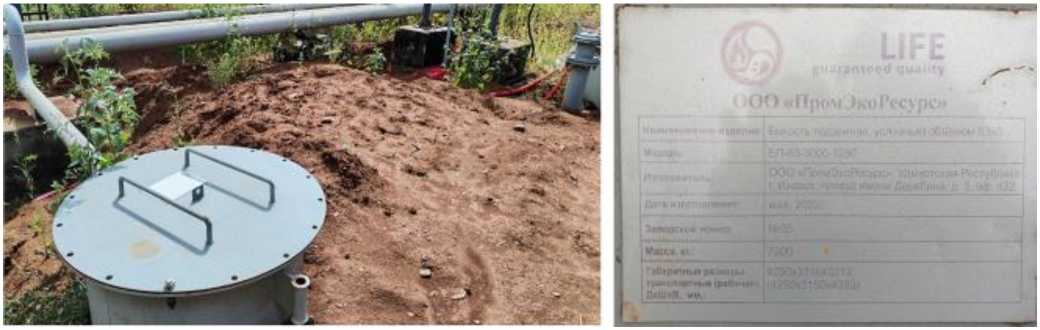

6.

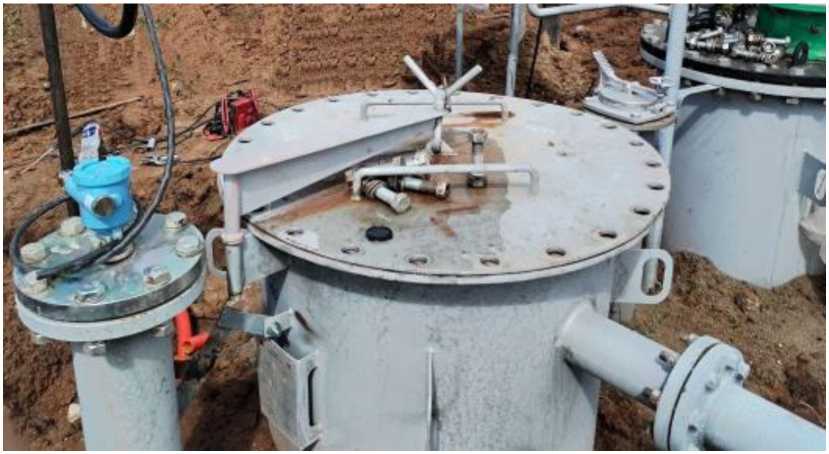

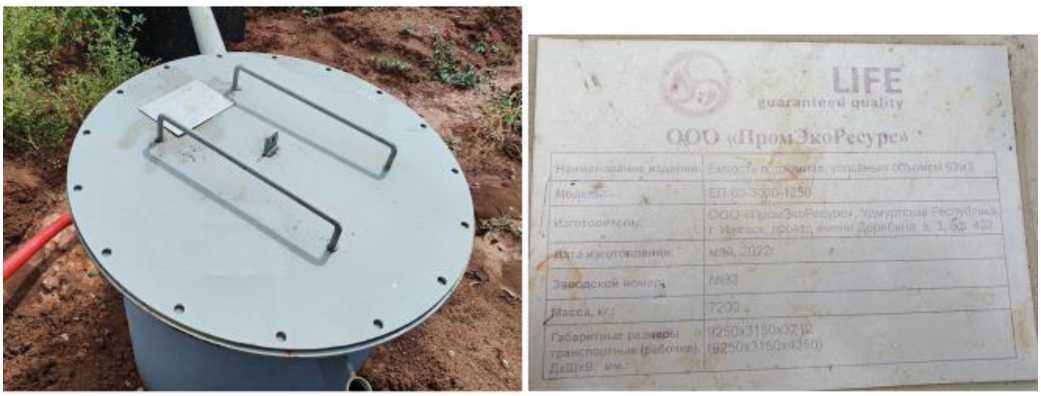

Резервуары стальные горизонтальные ци-линдриче-ские

ЕП-63- 3000 1250

Е

93955-24

33, 34, 35

Общество с ограниченной ответственностью «Пром-экоресурс» (ООО «Пром-экоресурс»), Удмуртская Республика, г. Ижевск

Общество с ограниченной ответственностью «Пром-экоресурс» (ООО «Пром-экоресурс»), Удмуртская Республика, г. Ижевск

ОС

ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки»

5 лет

Общество с ограниченной ответственностью «УДС нефть» (ООО «УДС нефть»), Удмуртская Республика, г. Ижевск

ООО «Метро-КонТ», г. Казань

18.09.2024

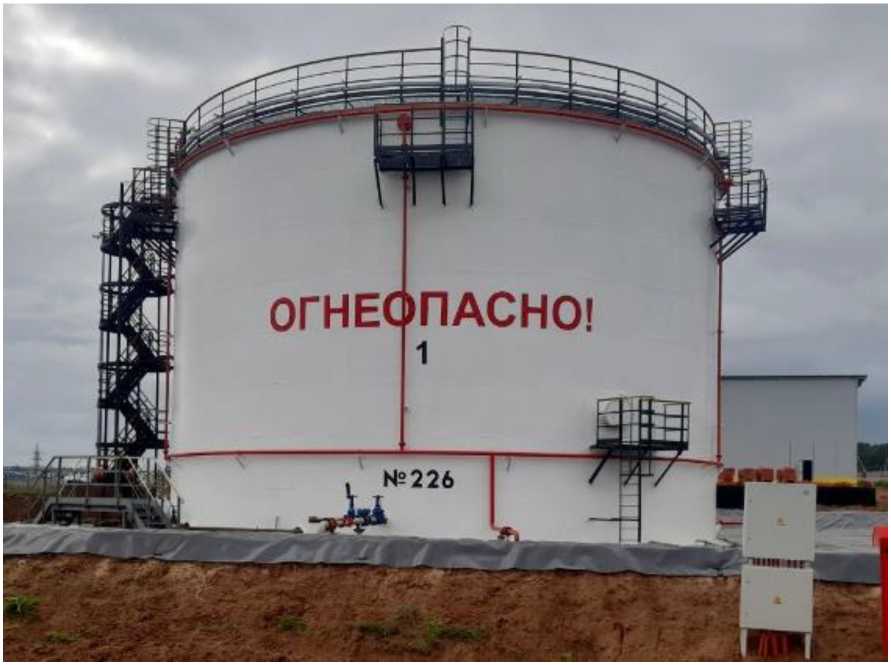

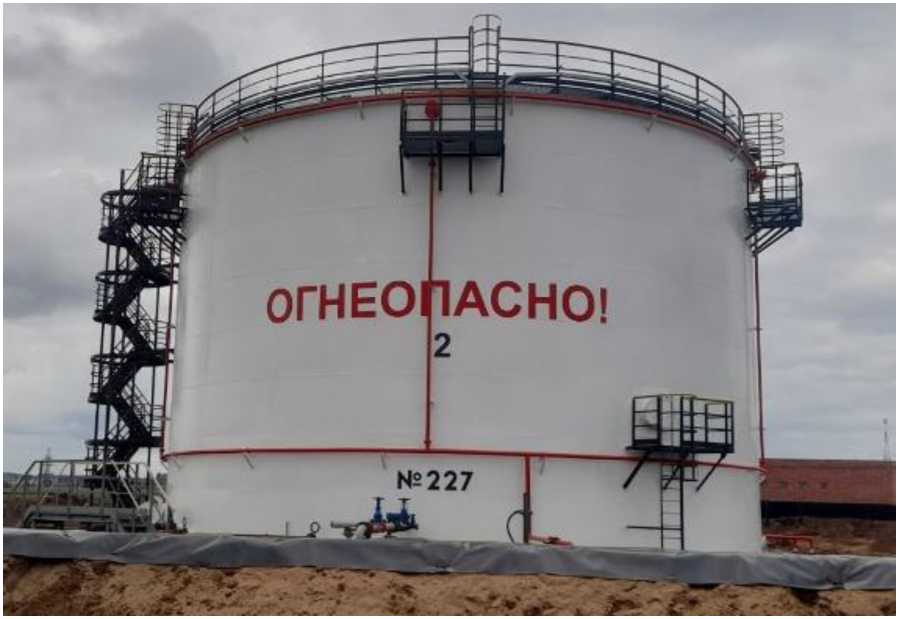

7.

Резервуары стальные вертикальные цилин-

РВСП- 3000

Е

93956-24

226, 227

Общество с ограниченной ответственностью «Завод

Общество с ограниченной ответственностью «Завод

ОС

ГОСТ 8.570-2000 «ГСИ. Резервуары

5 лет

Общество с ограниченной ответственностью «УДС

ООО «Метро-КонТ», г. Казань

18.09.2024

5-55 0,01 исп.1 зав. № 230978189

12.

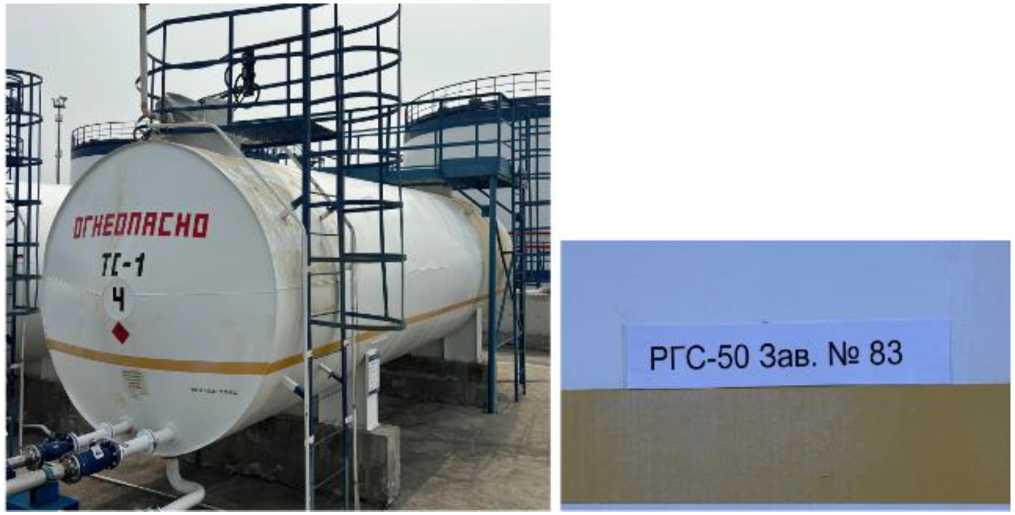

Резервуары стальные горизонтальные ци-линдриче-ские

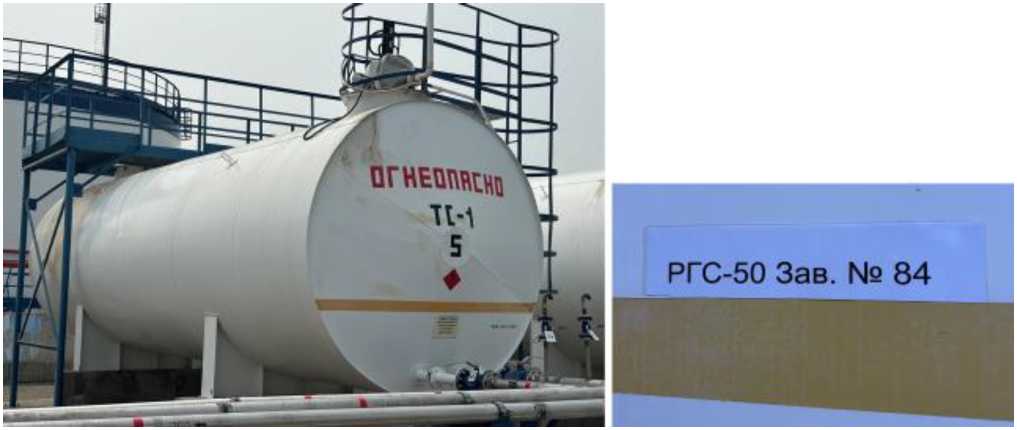

РГС-50

Е

93961-24

83, 84

Производственный кооператив «КМК-1» (ПК «КМК-1»), г. Кемерово

Производственный кооператив «КМК-1» (ПК «КМК-1»), г. Кемерово

ОС

ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки»

5 лет

Акционерное общество «Газпромнефть-Аэро» филиал «Домна» (АО «Газпром-нефть-Аэро» филиал «Домна»), Забайкальский край, г. Чита

ООО «Метро-КонТ», г. Казань

01.10.2024

13.

Резервуары вертикальные стальные цилиндрические

РВС

Е

93962-24

модификация РВС-200 зав. № 7; модификация РВС-600 зав. № 3; модификация РВС-1000 зав. №№ 5, 6; модификация РВС-2000 зав. №№ 2, 4

Акционерное общество «Са-хаэнерго» (АО «Сахаэнерго»), Республика Саха (Якутия), Булунский улус, п. Тикси

Акционерное общество «Са-хаэнерго» (АО «Сахаэнерго»), Республика Саха (Якутия), Булунский улус, п. Тикси

ОС

ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные ци-линдриче-ские. Методика поверки»

5 лет

Акционерное общество «Са-хаэнерго» (АО «Сахаэнерго»), Республика Саха (Якутия), Булунский улус, п. Тикси

ООО «ПРОММАШ ТЕСТ», г. Москва

19.06.2024

14.

Резервуары горизонтальные стальные цилиндрические

РГС-60

Е

93963-24

1, 2

Акционерное общество «Са-хаэнерго» (АО «Сахаэнерго»), Республика Саха (Якутия), Булунский улус, п. Тикси

Акционерное общество «Са-хаэнерго» (АО «Сахаэнерго»), Республика Саха (Якутия), Булунский улус, п. Тикси

ОС

ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки»

5 лет

Акционерное общество «Са-хаэнерго» (АО «Сахаэнерго»), Республика Саха (Якутия), Булунский улус, п. Тикси ИНН 1435117944 ОГРН 1021401044830

ООО «ПРОММАШ ТЕСТ», г. Москва

19.06.2024

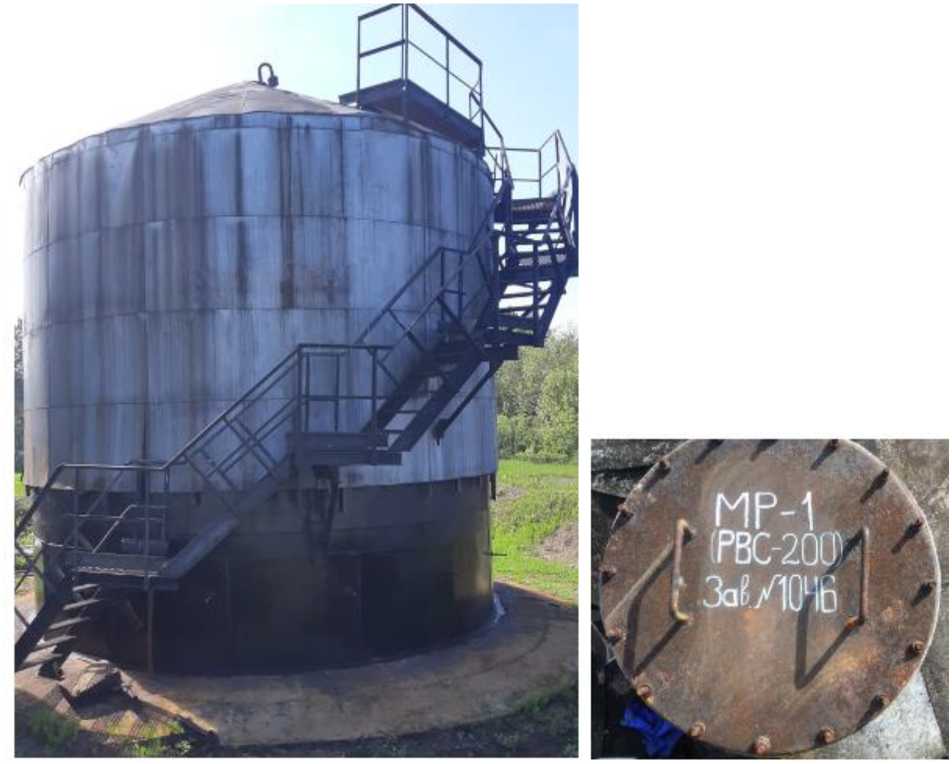

15.

Резервуар стальной вертикальный цилиндрический

РВС-200

Е

93964-24

1046

Акционерное общество «Мурманэнер-госбыт» (АО «МЭС»), г.

Акционерное общество «Мурманэнер-госбыт» (АО «МЭС»), г.

ОС

МП 00882024 «ГСИ. Резервуар стальной вертикаль-

5 лет

Акционерное общество «Мурманэнер-госбыт» (АО «МЭС»), г.

ООО «Метро-КонТ», г. Казань

04.10.2024

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» ноября 2024 г. № 2809

Регистрационный № 93950-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Уровнемеры волноводные ЭМИС-ПУЛЬС 540

Назначение средства измерений

Уровнемеры волноводные ЭМИС-ПУЛЬС 540 (далее - уровнемеры) предназначены для измерений уровня жидкости (в том числе сжиженных газов) и сыпучих материалов при атмосферном и избыточном давлении.

В зависимости от условий эксплуатации предусмотрены модификации и исполнения уровнемеров, отличающиеся типом взрывозащиты, корпусом, типом зондов, диапазонами и погрешностями измерений, способом присоединения.

Уровнемеры имеют следующие исполнения:

• - по типам корпусов: односекционный и двухсекционный;

• - по типам зондов: стержневой, тросовый (двойной тросовый), коаксиальный;

• - по типу присоединения: резьбовое и фланцевое присоединения;

• - по присоединению электронного блока: интегральное или дистанционное;

• - по наличию дисплея: без дисплея, с дисплеем;

• - по типу взрывозащиты: общепромышленное и взрывозащищенное.

ЭБ в зависимости от конфигурации обеспечивает:

• - обработку сигнала с первичного преобразователя (зонда);

• - вычисление уровня поверхности продукта;

• - вычисление уровня границы раздела сред;

• - отражение показаний на индикаторе и формирование аналогового, дискретного или цифрового сигналов;

• - хранение в энергонезависимой памяти необходимых для работы параметров и результатов измерений;

• - самодиагностику неисправностей и их индикацию;

• - программное подавление ложных эхо-сигналов.

Условное обозначение уровнемера:

ЭМИС-ПУЛЬС 540 X1-X2-X3-X4-X5-X6-X7, где:

Х1 - индекс конструктивного исполнение по виду взрывозащиты: ExiaC - взрывобезопасное, «искробезопасная электрическая цепь» для подгрупп IIC, ШС; ExiaB - взрывобезопасное, «искробезопасная электрическая цепь» для подгрупп ПВ, ШВ; Exd - взрывобезопасное, «взрывонепроницаемая оболочка» для подгрупп IIC, ШС; Exdia - взрывобезопасное, комбинированная взрывозащита: «взрывонепроницаемая оболочка» и «искробезопасная электрическая цепь» для подгрупп IIC);

X2 - индекс измеряемой среда (Ж - жидкость, С - сыпучий продукт, СГ - сжиженный газ);

X3 - значение номинальной длины волновода (до 75), м;

Х4 - значение абсолютной погрешности измерений уровня (±1; ±2; ±3; ±3,5; ±5), мм

Х5 - значение максимального давления измеряемой среды (-0,1; 1; 1,6; 2,5; 4,0; 6,3; 10; 16; 25; 35; 42), МПа;

X6 - тип волновода (ТВ - тросовый волновод, СВ - стержневой волновод, ДТВ - двойной тросовый волновод, КВ - коаксиальный волновод);

Х7 - XX - специальное исполнение (при наличии).

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом печати на маркировочную табличку, наклеиваемую на корпус уровнемера. Общий вид (схема) маркировочной таблички представлен на рисунке 1.

Нанесение знака поверки на средство измерений не предусмотрено.

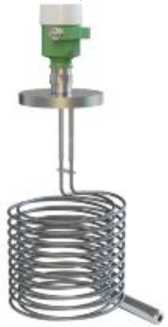

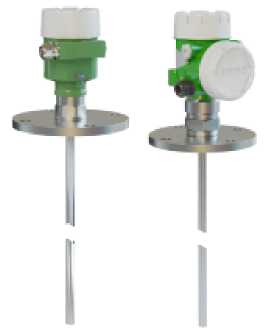

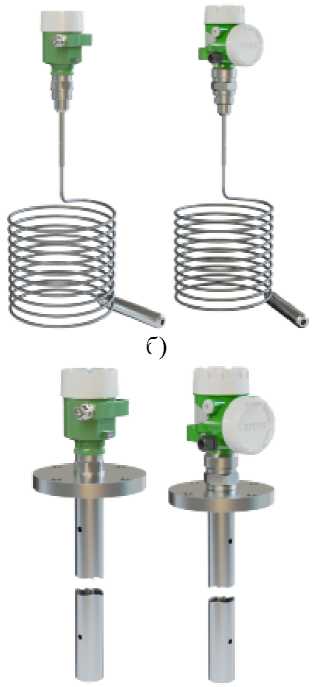

Общий вид уровнемеров представлен на рисунке 2.

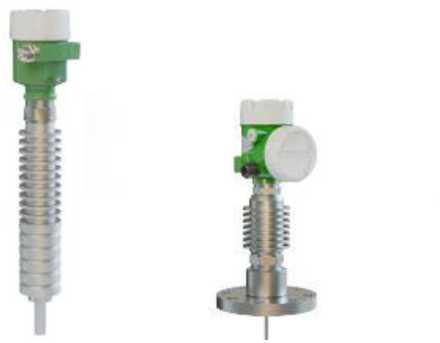

Общий вид корпусов электронных блоков уровнемеров высокотемпературного исполнения представлен на рисунке 3.

в)

а) со стержневым зондом; б) с тросовым зондом; в) с двойным тросовым зондом;

г) с коаксиальной трубкой;

Рисунок 2 - Общий вид уровнемеров

Для ограничения доступа в целях несанкционированной настройки и вмешательства производится опломбирование посредством нанесения пломбы на крышку корпуса внутреннего электронного блока. Место нанесения пломбы указано на рисунке 4.

на объекте эксплуатации. ПО «ЭМИС-Интегратор» не имеет метрологически значимой части и не оказывает влияния на метрологически значимую часть МПО.

Защита ВПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ВПО приведены в таблице 1.

Таблица 1 - Идентификационные данные микропрограммного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	EP540
Номер версии (идентификационный номер) ПО	1.Х*
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	-
* «Х» принимает значения от 0 до 9.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений уровня (раздела сред) жидкости и сыпучих материалов в зависимости от типа зонда1), м
- стержневой	от 0 до 10
- тросовый	от 0 до 75
- коаксиальный	от 0 до 6
Пределы допускаемой основной абсолютной погрешности измерений уровня жидкости и сыпучих материалов 2), мм
- при Lmin < Lизм < Lпер (стержневой, тросовый зонд)	±10
- при Lmin < Lизм < Lпер (коаксиальный зонд)	±5
- при Lпер < Lh'iu < Lmax	±1; ±2; ±3; ±3,5; ±5
Пределы допускаемой основной абсолютной погрешности измерений уровня раздела сред жидкости 2), мм	±4; ±6; ±10; ±20

Наименование характеристики	Значение
Пределы допускаемой дополнительной абсолютной погрешности измерений уровня жидкости и сыпучих материалов, уровня раздела сред жидкости и сыпучих материалов, вызванной изменением температуры окружающей среды от температуры (20±5) °С на каждые 10 °С, мм 3)	±0,3
Пределы допускаемой приведенной погрешности воспроизведения выходного токового сигнала от 4 до 20 мА, % диапазона воспроизведения 2)	±0,03; ±0,05; ±0,1; ±0,2
1) Указан максимальный диапазон измерений, фактический диапазон измерений указывается в паспорте. 2) Фактические значения указываются в паспорте. 3) Дополнительная погрешность суммируется с основной арифметически. Примечание - Приняты следующие сокращения: Lизм - измеренное значение уровня среды, м; Lnер - значение переходного уровня, м; Lmax - значение наибольшего уровня, м; Lmin - значение наименьшего уровня, м.

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Выходные сигналы
- аналоговый токовый, мА	от 4 до 20
- цифровой	HART, WirelessHART, Modbus RTU, Modbus ASCII, Modbus TCP/IP, LoRaWan, Foundation Fieldbus, Profibus
- дискретный	«сухой контакт», «открытый коллектор»
Параметры электрического питания:
- напряжение постоянного тока, В	от 18 до 30
- напряжение переменного тока, В	от 187 до 242
- частота переменного тока, Гц	50±1
Условия эксплуатации:
- температура окружающей среды, °С	от -60 до +80
- относительная    влажность    (при
температуре +35 °С), %, не более	98
Параметры измеряемой среды:
- избыточное давление, МПа	от -0,1 до 42
- температура, °С	от -196 до +445
Габаритные размеры, мм, не более:
- длина	180
- ширина	360
- высота	75 500
Масса, кг, не более	30
Средний срок службы, лет, не менее	20
Средняя наработка на отказ, ч, не менее	130 000

Наименование характеристики	Значение
Маркировка взрывозащиты для взрывоопасных
газовых сред: исполнение ExiaC	0Ex ia IIC T6_T1 Ga X
исполнение ExiaB	0Ex ia IIB T6_T1 Ga X
исполнение Exd	1Ex db IIC T6_T1 Gb X
исполнение Exdia	1Ex db ia IIC T6_T1 Gb X
Маркировка взрывозащиты для взрывоопасных
пылевых сред: исполнение ExiaC	Ex ia IIIC T80°_.T450°C Da X
исполнение ExiaB	Ex ia IIIB T80°_.T450°C Da X
исполнение Exd	Ex tb IIIC T80°.T450°C Db X
Степень защиты, обеспечиваемая оболочкой	IP66/IP67, IP66/IP68

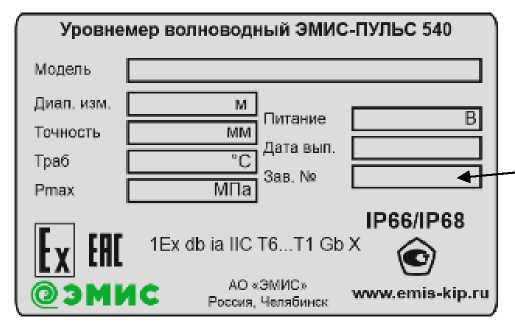

Знак утверждения типа

наносится методом печати на маркировочной табличке, наклеиваемой на корпус уровнемера.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Уровнемер волноводный	ЭМИС-ПУЛЬС 540	1 шт.
Инструкция по работе с ПО «ЭМИС-Интегратор»	-	1 экз.
Руководство по эксплуатации	ЭП-540.000.00 РЭ	1 экз.
Паспорт	ЭП-540.000.00 ПС	1 экз.
* - модификация определяется договором поставки

Сведения о методиках (методах) измерений

приведены в разделе 2 «Использование по назначению» документа «Уровнемеры волноводные ЭМИС-ПУЛЬС 540. Руководство по эксплуатации ЭП-540.000.00 РЭ».

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений уровня жидкости и сыпучих материалов, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3459;

ТУ 26.51.52.120-101-14145564-2023 Уровнемеры волноводные ЭМИС-ПУЛЬС 540. Технические условия.

Правообладатель

Акционерное общество «Электронные и механические измерительные системы» (АО «ЭМИС»)

ИНН 7729428453

Адрес юридического лица: 454112, Челябинская обл., г.о. Челябинский, вн. р-н Курчатовский, г Челябинск, пр-кт Комсомольский, д. 29, стр. 7

Телефон: +7 (351) 729-99-12

E-mail: inform@emis-kip.ru

Изготовитель

Акционерное общество «Электронные и механические измерительные системы» (АО «ЭМИС»)

ИНН 7729428453

Адрес юридического лица: 454112, Челябинская обл., г.о. Челябинский, вн. р-н Курчатовский, г Челябинск, пр-кт Комсомольский, д. 29, стр. 7

Адреса мест осуществления деятельности:

456518, Челябинская обл., Сосновский р-н, д. Казанцево, ул. Производственная, д. 7/1;

454112, Челябинская обл., г.о. Челябинский, вн. р-н Курчатовский, г Челябинск, пр-кт Комсомольский, д. 29, стр. 7

Телефон: +7 (351) 729-99-12

E-mail: inform@emis-kip.ru

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)

Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28

Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I

Телефон: +7 (495) 108-69-50

E-mail: info@prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312126.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» ноября 2024 г. № 2809

Регистрационный № 93951-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Машины оптические измерительные Zoller

Назначение средства измерений

Машины оптические измерительные Zoller (далее - машины) для измерения геометрических параметров режущего инструмента.

Описание средства измерений

Машины представляют собой измерительные установки, выполненные в закрытом корпусе. Конструктивно состоят из измерительного блока, шпинделя для крепления режущего инструмента, закрепленного на станине, персонального компьютера и пульта управления. Основной частью измерительного блока является оптическая система, включающая в себя в левой части источник света, а в правой части специальные линзы и высокочувствительную камеру.

Принцип работы оптической системы, работающей на просвет - 2D измерения, состоит в преобразовании светового излучения, падающего на режущий инструмент, в пучок параллельных лучей с помощью специальных рассеивателей и линз. Изображение захватывается телецентрической линзой и получается черно-белый профиль режущего инструмента. Тень профиля улавливается камерой и полученное изображение передается в компьютер. С помощью программного обеспечения полученное изображение обрабатывается, измеряются необходимые геометрические параметры режущего инструмента.

Машины выпускаются двух модификаций, отличающихся между собой диапазоном измерений, количеством осей вращения и вспомогательным оборудованием.

Модификация genius - базовые машины, которые включают в себя основную оптическую систему, работающую на просвет, дополнительную оптическую камеру, работающую по отраженному свету. Установка имеет три подвижные оси X, Y и Z, ось вращения шпинделя и ось вращения дополнительной оптической камеры.

Модификация threadCheck - улучшенные машины, отличающиеся наличием шестой поворотной оси вращения основной оптической системы.

Пломбировка корпуса машин от несанкционированного доступа не предусмотрена. Нанесение знака поверки на средство измерений не предусмотрено.

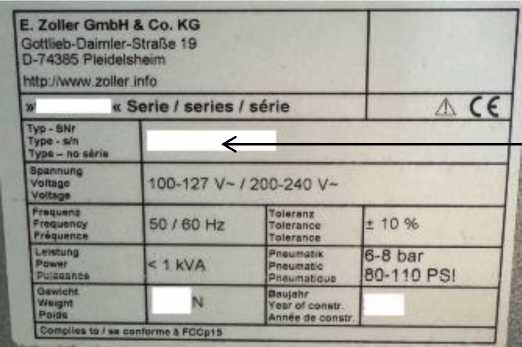

Заводской номер в виде буквенно-цифрового обозначения, наносится типографским способом на маркировочную табличку в месте, указанном на рисунке 1. Общий вид машин приведены на рисунках 2 и 3.

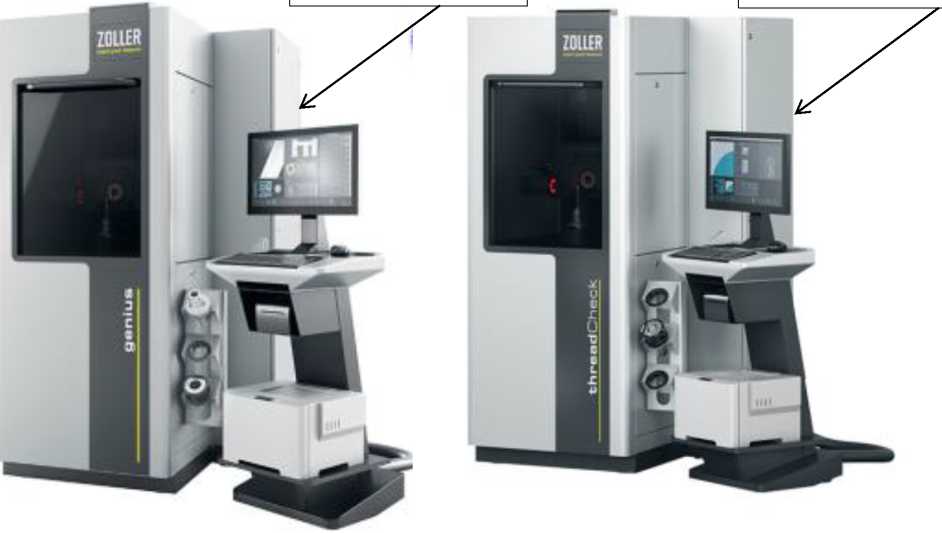

Рисунок 2 - Общий вид машин модификации genius

Программное обеспечение

Машины оптические измерительные Zoller имеют в своем составе программное обеспечение (ПО), встроенное в аппаратное устройство СИ, разработанное для конкретной измерительной задачи, осуществляющее измерительные функции, функции индикации и передачи измерительной информации.

Вычислительный алгоритм расположен в заранее скомпилированных бинарных файлах и не может быть модифицирован. ПО блокирует редактирование для пользователей и не позволяет удалять, создавать новые элементы или редактировать отчеты.

Таблица 1 -

обеспечения

данные

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Pilot 4.0
Номер версии (идентификационный номер) ПО, не ниже	1.XX
Цифровой идентификатор ПО	-

Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.

Защита программного обеспечения машин соответствует уровню «средний» по Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 -

машин

Наименование характеристики	Модификация
	genius	threadcheck
Диапазон измерений, мм - ось Х	от 0,1 до 400	от 0,1 до 260
- ось Y	от 0 до 100	от 0 до 100
- ось Z	от 0 до 600	от 0 до 600
Пределы допускаемой абсолютной погрешности измерений длины, мкм - вдоль осей Х и Z (2D)	±(3,0+L/250),
	где L - измеряемый размер
	в мм
Повторяемость измерений диаметра по оси Х, мкм	±2	±2
Допускаемое отклонение от прямолинейности, мкм, не более	5	5
Радиальное биение, мкм, не более	5	5

Таблица 3 - Технические

машин

Наименование характеристики	Модификация
	genius      threadCheck
Максимальная масса измеряемого инструмента, кг	20
Давление сжатого воздуха в системе, МПа	от 6 до 8
Потребление воздуха, л/час	до 100
Параметры электрического питания: - напряжение переменного тока, В	240±24
- частота переменного тока, Гц	50
Масса, кг, не более	850
Габаритные размеры, мм, не более - длина	1760
- ширина	1560
- высота	2330

Таблица 4 - Условия

Наименование характеристики	Значение
Температура окружающей среды, °C	от +15 до +25
Относительная влажность, %, без конденсата	до 80

Знак утверждения типа

наносится на титульный лист документа «Машины оптические измерительные Zoller. Руководство по эксплуатации» типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность

Наименование	Обозначение	Количество
Машина оптическая измерительная Zoller	Модификация в соответствии с заказом	1 шт.
Руководство по эксплуатации	-	1 шт.

Сведения о методиках (методах) измерений

приведены в Разделе 7 «Эксплуатация» документа «Машины оптические измерительные Zoller. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Локальная поверочная схема.

Правообладатель

E. ZOLLER GmbH & Co. KG, Germany

Адрес: 74385, Pleidelsheim, Gottlieb-Daimler-StraBe 19, Германия

Телефон: +49 7144 8970-0

E-mail: info@zoller.info

Web-сайт: www.zoller.info

Изготовитель

E. ZOLLER GmbH & Co. KG, Germany

Адрес: 74385, Pleidelsheim, Gottlieb-Daimler-StraBe 19, Германия Телефон: +49 7144 8970-0

E-mail: info@zoller.info

Web-сайт: www.zoller.info

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») ИНН 9729315781

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Тел.: +7 (495) 437-55-77

Факс: +7 (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» ноября 2024 г. № 2809

Регистрационный № 93952-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Машина испытательная универсальная EMA 4K

Назначение средства измерений

Машина испытательная универсальная EMA 4K (далее - машина) предназначена для измерений силы и перемещений при испытаниях амортизаторов автомобилей на растяжение и сжатие.

Описание средства измерений

Принцип действия машины заключается в деформации образцов с помощью нагружающего устройства и одновременном измерении силы, приложенной к образцу. Измерение силы производится путем преобразования силы, прикладываемой к испытываемым амортизаторам, тензорезисторным датчиком силы в пропорциональный электрический сигнал. Сила создается с помощью электропривода, перемещение активного захвата измеряется преобразователем линейных перемещений.

Основными компонентами машины являются силовая рама, электропривод, подвижная траверса, датчики силоизмерительные тензорезисторные 661, управляющая система в составе контроллера FlexTest 40, ПК со специализированным ПО.

Силовая рама представляет собой механическое основание машины, смонтирован датчик силоизмерительный, крепления или зажимы для электропривод.

Электропривод устанавливается на основание силовой рамы. Данное служит для создания движущей силы и/или позиционирования образцов на машине.

Датчик силоизмерительный тензорезисторный, установленный под траверсой несущей рамы, служит для измерения направления и силы, прикладываемой к образцу.

К средствам измерений данного типа относится машина испытательная универсальная EMA 4K зав. № 10664291.

Пломбирование крепёжных винтов корпуса машины не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.

Заводской номер машины в буквенно-цифровом формате указывается методом печати на маркировочной наклейке, расположенной на задней крышке корпуса машины.

Нанесение знака поверки на средство измерений не предусмотрено.

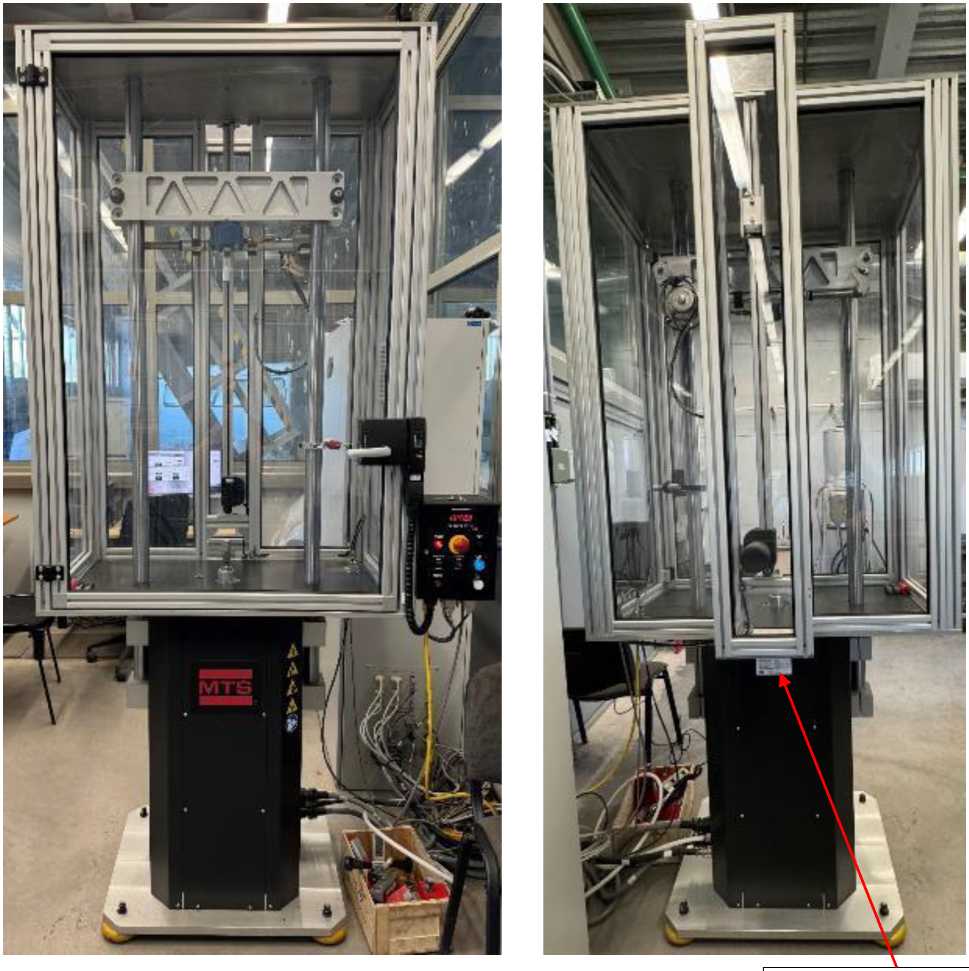

Общий вид машины испытательной универсальной EMA 4K зав. № 10664291 представлен на рисунке 1.

Общий вид маркировочной наклейки представлен на рисунке 2.

ЕМА Damper Frame

Model Number:______EMA 4K____________

Assembly Number: 100-634-090 Rev C

Serial Number:_______10664291____________

Date of Manufacture: 3/23/2021

oatert Jnformat on mts comZpatei^ts

MTS Systems Corporation 14000 Technology Drive Eden Prairie. MN. 55344 U.S.A.

Рисунок 2 - Общий вид маркировочной наклейки

Программное обеспечение

Для работы с машиной используется метрологически значимое программное обеспечение (далее - ПО) «Damper Test System», устанавливаемое на локальном персональном компьютере для управления машиной, обработки и хранения результатов измерений.

Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.

Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	«Damper Test System»
Номер версии (идентификационный номер ПО)	не ниже 6.2.0
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 -

Наименование характеристики	Значение
Диапазон измерений силы, кН	от 0,5 до 9
Пределы допускаемой относительной погрешности измерений силы, %	±1
Диапазон измерений перемещений активного захвата, мм	от 0,5 до 200
Пределы   допускаемой   абсолютной   погрешности   измерений перемещения активного захвата, мм	±0,1

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Габаритные размеры (ДлинахШиринахВысота), мм, не более	1016x777x2388
Масса, кг, не более	1500
Напряжение питания переменного тока, В	380
Частота, Гц	50
Условия эксплуатации: - температура окружающей среды, °C	20±5

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
Машина испытательная универсальная	EMA 4K	1 шт.
Датчик силоизмерительный тензорезисторный	661	2 шт.
Контроллер	FlexTest 40	1 шт.
Портативный ПК	-	1 шт.
Руководство по эксплуатации на русском языке	-	1 экз.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений приведены в:

- разделе «Эксплуатация» «Машина испытательная универсальная EMA 4K. Руководство по эксплуатации».

Правообладатель

«MTS Systems Corporation», США

Адрес: 14000 Technology Drive Eden Prairie, MN. 55344 U.S.A.

Тел.: (030) 810 02-0. Факс: (030) 810 02-100

E-mail: info@mts.com

Изготовитель

«MTS Systems Corporation», США

Адрес: 14000 Technology Drive Eden Prairie, MN. 55344 U.S.A.

Тел.: (030) 810 02-0. Факс: (030) 810 02-100

E-mail: info@mts.com

Испытательный центр

Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)

Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1

Тел.: +7 (495) 120-03-50

E-mail: info@autoprogress-m.ru

Уникальный номер записи в Реестре аккредитованных лиц № RA.RU.314889.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» ноября 2024 г. № 2809

Регистрационный № 93953-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар стальной горизонтальный цилиндрический ЕП-12,5-1990-1300

Назначение средства измерений

Резервуар стальной горизонтальный цилиндрический (далее - резервуар) предназначен для измерений объема нефти а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуара - стальной горизонтальный цилиндрический, номинальной вместимостью 12,5 м³ подземного расположения.

Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуар представляет собой горизонтально расположенный цилиндрический стальной сосуд с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Заводской номер резервуара в виде цифрового обозначения, состоящий из арабских цифр, нанесен методом сублимации на маркировочную табличку резервуара. Маркировочная табличка крепится к горловине резервуара (рисунок 1).

Резервуар ЕП-12,5-1990-1300 с заводским номером 161 расположен на территории ПСП «Малая Пурга» по адресу: Удмуртская Республика, муниципальный округ Малопургинский район, территория Малопургинская, в 700 м на юго-запад от д. Малая Бодья.

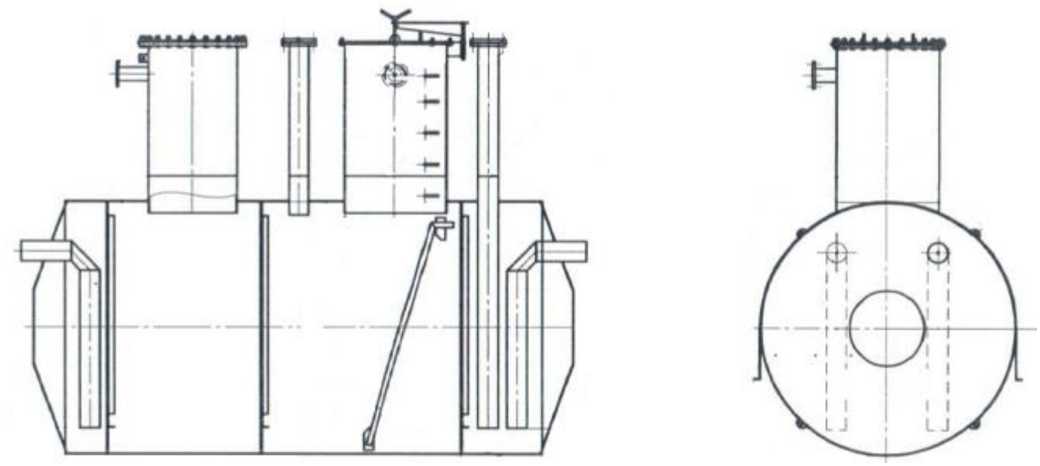

Эскиз общего вида резервуара приведен на рисунке 2. Горловины резервуара ЕП-12,5-1990-1300 приведены на рисунке 3.

Нанесение знака поверки на средство измерений не предусмотрено.

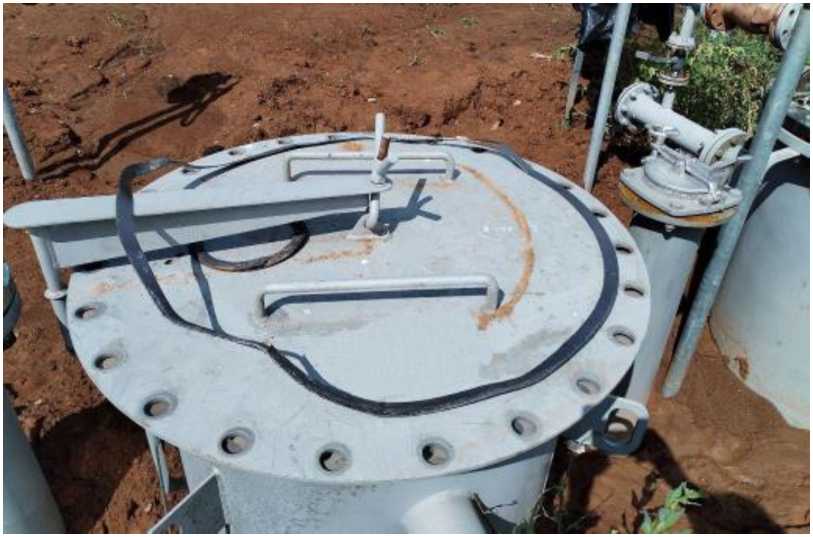

Рисунок 3 - Горловины резервуара ЕП-12,5-1990-1300 зав.№ 161

Пломбирование резервуара ЕП-12,5-1990-1300 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики	Значение
Номинальная вместимость, м3	12,5
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %	±0,25

Таблица 2 - Технические

Наименование характеристики	Значение
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	ЕП-12,5-1990-1300	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью «Промет» (ООО «Промет»)

ИНН 9721134818

Юридический адрес: 141420, Московская обл., г.о. Химки, д. Подолино,

ул. Заречная, д. 36, помещ. 2

Изготовитель

Общество с ограниченной ответственностью «Промет» (ООО «Промет»)

ИНН 9721134818

Адрес места осуществления деятельности: Удмуртская Республика, г. Ижевск, ул. Пойма, д. 73

Юридический адрес: 141420, Московская обл., г.о. Химки, д. Подолино, ул. Заречная, д. 36, помещ. 2

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ») Адрес места осуществления деятельности: 420036, Республика Татарстан, г. Казань, ул. Тэцевская, д. 4б, помещ. 1011

Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51

Телефон: +7 9196969693

E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» ноября 2024 г. № 2809

Регистрационный № 93954-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические ЕП-12,5-1990-1260

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические ЕП-12,5-1990-1260

(далее - резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 12,5 м³ подземного расположения.

Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой горизонтально расположенные цилиндрические стальные сосуды с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены методом сублимации на маркировочные таблички резервуаров. Маркировочные таблички крепятся к горловинам резервуаров (рисунок 1).

Резервуары ЕП-12,5-1990-1260 с заводскими номерами 160, 165 расположены на территории ПСП «Малая Пурга» по адресу: Удмуртская Республика, муниципальный округ Малопургинский район, территория Малопургинская, в 700 м на юго-запад от д. Малая Бодья.

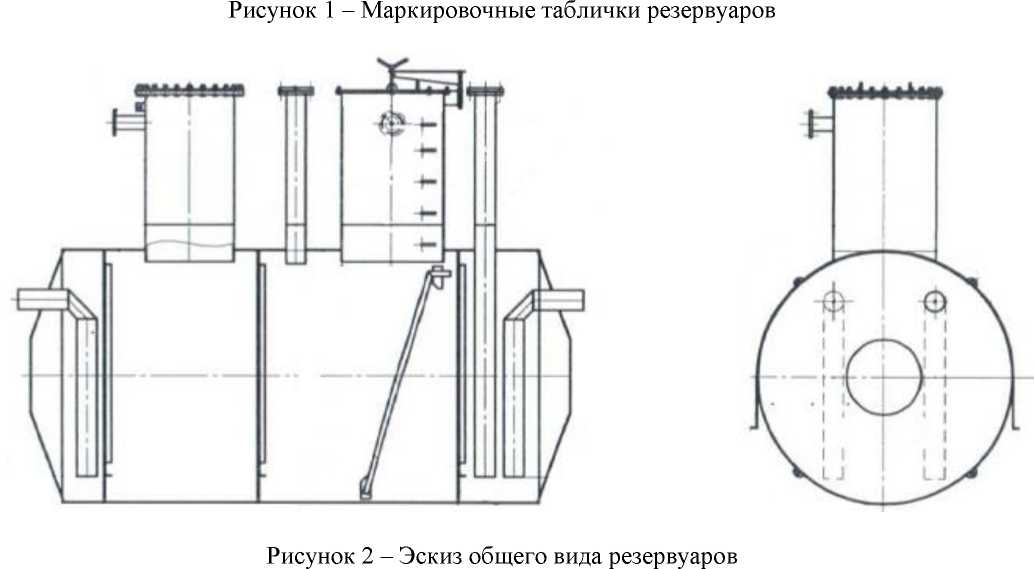

Эскиз общего вида резервуаров приведен на рисунке 2. Горловины резервуаров ЕП-12,5-1990-1260 приведены на рисунках 3, 4.

Нанесение знака поверки на средство измерений не предусмотрено.

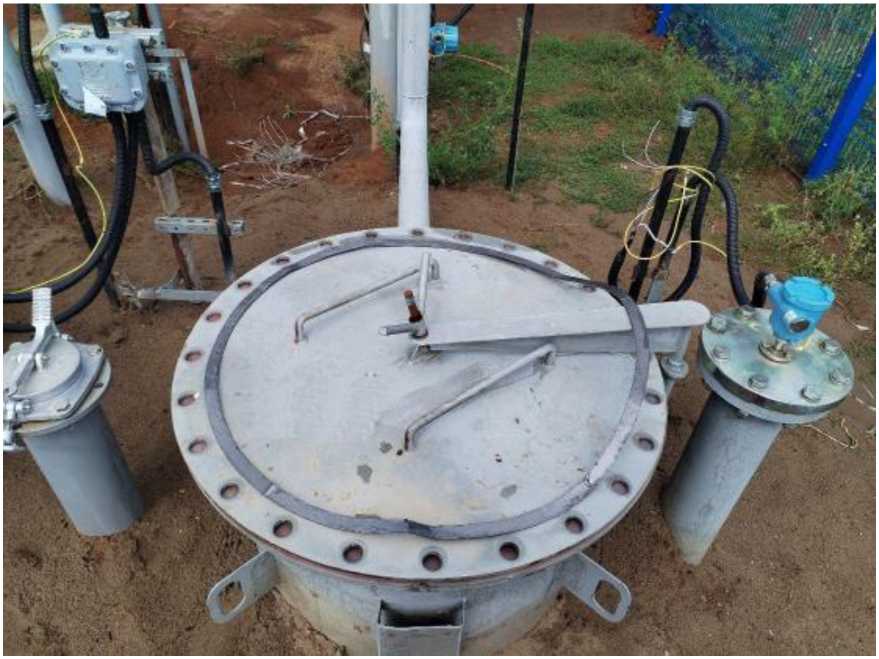

Рисунок 3 - Горловины резервуара ЕП-12,5-1990-1260 зав.№ 160

Рисунок 4 - Горловины резервуара ЕП-12,5-1990-1260 зав.№ 165

Пломбирование резервуаров ЕП-12,5-1990-1260 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики	Значение
Номинальная вместимость, м3	12,5
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %	±0,25

Таблица 2 - Технические

Наименование характеристики	Значение
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	ЕП-12,5-1990-1260	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью «Промет» (ООО «Промет»)

ИНН 9721134818

Юридический адрес: 141420, Московская обл., г.о. Химки, д. Подолино,

ул. Заречная, д. 36, помещ. 2

Изготовитель

Общество с ограниченной ответственностью «Промет» (ООО «Промет»)

ИНН 9721134818

Адрес места осуществления деятельности: Удмуртская Республика, г. Ижевск, ул. Пойма, д. 73

Юридический адрес: 141420, Московская обл., г.о. Химки, д. Подолино, ул. Заречная, д. 36, помещ. 2

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ») Адрес места осуществления деятельности: 420036, Республика Татарстан, г. Казань, ул. Тэцевская, д. 4б, помещ. 1011

Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51

Телефон: +7 9196969693

E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» ноября 2024 г. № 2809

Регистрационный № 93955-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические ЕП-63-3000-1250

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические ЕП-63-3000-1250

(далее - резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 63 м³ подземного расположения.

Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой горизонтально расположенные цилиндрические стальные сосуды с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены методом сублимации на маркировочные таблички резервуаров. Маркировочные таблички крепятся к люкам резервуаров.

Резервуары ЕП-63-3000-1250 с заводскими номерами 33, 34, 35 расположены на территории ПСП «Малая Пурга» по адресу: Удмуртская Республика, муниципальный округ Малопургинский район, территория Малопургинская, в 700 м на юго-запад от д. Малая Бодья.

Эскиз общего вида резервуаров приведен на рисунке 1. Общие виды маркировочных табличек и горловин резервуаров ЕП-63-3000-1250 приведены на рисунках 2, 3, 4.

Нанесение знака поверки на средство измерений не предусмотрено.

Рисунок 4 - Общий вид маркировочной таблички и горловины резервуара ЕП-63-3000-1250 зав.№ 35

Пломбирование резервуаров ЕП-63-3000-1250 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	63
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %	±0,25

Таблица 2 - Технические

Наименование характеристики	Значение
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	ЕП-63-3000-1250	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной

(ООО «Промэкоресурс»)

ИНН 1832146638

Юридический адрес: 426006, Удмуртская Республика, г. Ижевск, пр-д им Дерябина, д. 3, оф. 422

Изготовитель

Общество с ограниченной (ООО «Промэкоресурс») ИНН 1832146638

Адрес: 426006, Удмуртская Республика, г. Ижевск, пр-д им Дерябина, д. 3, оф. 422

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ») Адрес места осуществления деятельности: 420036, Республика Татарстан, г. Казань, ул. Тэцевская, д. 4б, пом. 1011

Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51

Телефон: +7 9196969693

E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» ноября 2024 г. № 2809

Регистрационный № 93956-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные вертикальные цилиндрические РВСП-3000

Назначение средства измерений

Резервуары стальные вертикальные цилиндрические

(далее - резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуаров - стальные вертикальные цилиндрические, номинальной вместимостью 3000 м³.

Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой наземные вертикально расположенные стальные сосуды, состоящие из цилиндрической стенки, днища, крыши и понтона.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.

Заводские номера резервуаров в виде цифрового из арабских цифр, нанесены аэрографическим способом на резервуара.

Резервуары РВСП-3000 с заводскими номерами на территории ПСП «Малая Пурга» по адресу: Удмуртская Республика, муниципальный округ Малопургинский район, территория Малопургинская, в 700 м на юго-запад от д. Малая Бодья.

Общий вид резервуаров РВСП-3000 представлен на рисунках 1, 2.

Нанесение знака поверки на средство измерений не предусмотрено.

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики	Значение
Номинальная вместимость, м3	3000
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), %	±0,20

Таблица 2 - Технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический	РВСП-3000	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью «Завод металлических конструкций» (ООО «ЗМК»)

ИНН 5905288867

Юридический адрес: 614025, Пермский край, г. Пермь, ул. Героев Хасана, д. 48

Изготовитель

Общество с ограниченной ответственностью «Завод металлических конструкций» (ООО «ЗМК»)

ИНН 5905288867

Адрес: 614025, Пермский край, г. Пермь, ул. Героев Хасана, д. 48

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)

Адрес места осуществления деятельности: 420036, Республика Татарстан, г. Казань, ул. Тэцевская, д. 4б, помещ. 1011

Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51

Телефон: +7 9196969693

E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» ноября 2024 г. № 2809

Регистрационный № 93957-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приспособления для замера хода педалей тип 11.9950.8.965.000

Назначение средства измерений

Приспособления для замера хода педалей тип (далее - приспособления) предназначены для измерений величины ходов управления.

Описание средства измерений

Принцип действия приспособлений следующий. Приспособление жестко закрепляется на подпедальной площадке. Один из концов линейки приспособления жестко соединяется с педалью ножного управления, ход которой подлежит измерению. При перемещении педали перемещается также и линейка приспособления, отсчет, соответствующий перемещению шкалы линейки, снимается с использованием риски отсчетного устройства приспособления.

Приспособления выпускаются в двух исполнениях, для левой и правой педалей, отличающихся расположением кронштейна и отсчетного устройства.

Обозначение правого исполнения 11.9950.8.965.901, обозначение левого исполнения 11.9950.8.965.902.

Органы настройки и регулировки, влияющие на метрологические характеристики в приспособлениях, отсутствуют.

Заводской номер, из последовательности арабских цифр, однозначно идентифицирующий каждый экземпляр приспособлений, наименование и обозначение типа приспособлений наносится методом гравировки на шильдике, закрепляемом на кронштейне приспособлений.

Возможность нанесения знака поверки отсутствует.

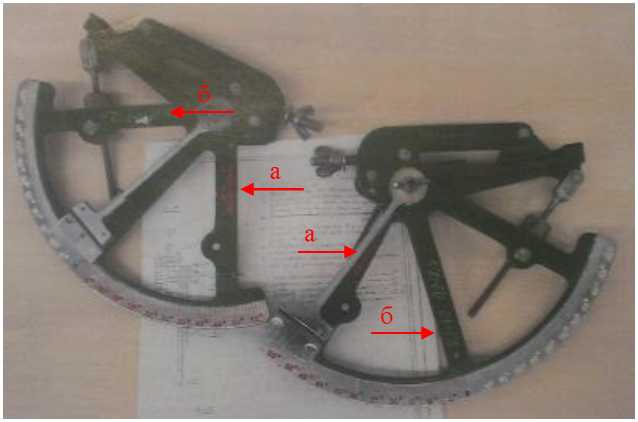

Общий вид приспособлений с указанием мест нанесения маркировки и заводских номеров представлен на рисунке 1.

а - место нанесения маркировки, б - место нанесения заводского номера

Рисунок 1 - Общий вид приспособлений

Пломбирование приспособлений не предусмотрено.

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики	Значение
Цена деления, мм	1
Диапазон измерений хода педалей, мм	±90
Пределы допускаемой абсолютной погрешности измерения хода педалей, мм	±1

Таблица 2 - Основные технические

Наименование характеристики	Значение
Условия эксплуатации по гр. О ГОСТ 15150 со следующими уточнениями:
- диапазон температуры окружающего воздуха, °C	от -50 до +50
- относительная влажность воздуха, %, не более	98
- атмосферное давление, кПа	от 84,0 до 106,7
Габаритные размеры мм, не более
- длинна	410
- ширина	160
- высота	60
Масса, кг, не более	0,75
Средний срок службы, лет, не менее	30

Знак утверждения типа наносится

на титульные листы эксплуатационной документации типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность

Наименование	Обозначение	Кол.
Приспособление для замера хода педалей	11.9950.8.965.000	1 шт.
Паспорт	11.9950.8.965.000ПС	1 экз.
Методика поверки		1 экз.

Сведения о методиках (методах) измерений

приведены в разделах 5.2 и 5.3 документа 11.9950.8.965.000 ПС «Приспособления для замера хода педалей 11.9950.8.965.000. Паспорт».

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений длины в диапазоне от 1^10^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 15 августа 2022 г. № 2018);

«Приспособления для замера хода педалей тип 11.9950.8.965.000. Технические условия ТУ 11.9950.8.965.998».

Правообладатель

Публичное акционерное общество «Объединенная авиастроительная корпорация» (ПАО «ОАК»)

ИНН 7708619320

Юридический адрес:115054, г. Москва, муниципальный округ Замоскворечье, ул. Большая Пионерская, д. 1

Изготовитель

Публичное акционерное общество «Объединенная авиастроительная корпорация» (ПАО «ОАК»)

ИНН 7708619320

Юридический адрес:115054, г. Москва, муниципальный округ Замоскворечье, ул. Большая Пионерская, д. 1

Производственная площадка:

Филиал Публичного акционерного общества «Объединенная авиастроительная корпорация» - Новосибирский авиационный завод имени В.П.Чкалова (Филиал ПАО «ОАК» - НАЗ им. В.П.Чкалова)

ИНН 7708619320

Юридический адрес: 115054, г. Москва, ул. Большая Пионерская, д. 1

Почтовый адрес: 630051, г. Новосибирск, ул. Ползунова, д. 15

Испытательный центр

Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ»)

Юридический адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»

Адрес места осуществления деятельности: 630004, г. Новосибирск, пр-кт Димитрова, д. 4

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310556.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» ноября 2024 г. № 2809

Регистрационный № 93958-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Угломеры на рукоятку управления объектом тип 11.9950.8.015.000

Назначение средства измерений

Угломеры на рукоятку управления объектом тип 11.9950.8.015.000 (далее - угломеры) предназначены для измерений величины углов отклонения рукоятки управления в продольном (тангаж) и поперечном (крен) каналах управления самолетом.

Описание средства измерений

Принцип работы угломера основан на совмещении угломера с рукояткой управления и снятии показаний методом непосредственной оценки совпадения стрелки-нониуса (маятникового типа) на деление шкалы после отклонения рукоятки управления от нулевого положения.

Угломер представляет собой прибор, закрепляемый на рукоятке управления и измеряющий угол отклонения с помощью стрелки-нониуса.

Угломер состоит из шкалы, стрелки-нониуса, гайки для юстировки шкалы, винта для крепления угломера, кронштейна, включающего зажимной винт и динамометр.

Возможность нанесения знака поверки отсутствует.

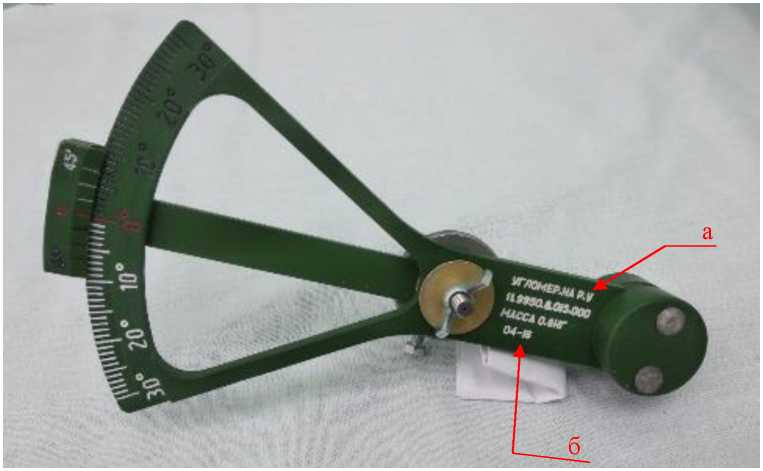

Общий вид угломера с указанием мест нанесения маркировки и заводских номеров представлен на рисунке 1.

Маркировка наносится методом гравировки и содержит информацию о наименовании угломера, его типе и массе. Заводские номера в виде цифробуквенного обозначения, состоящего из арабских цифр и дефиса, наносятся методом гравировки.

Пломбирование угломеров не предусмотрено.

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики	Значение
Цена деления основной шкалы, .. °	1
Предел измерения углов отклонения, . °	±30
Пределы допустимой абсолютной погрешности измерений углов, . '	±15
Значение отсчета по нониусу стрелки, . '	15

Таблица 2 - Основные технические

Наименование характеристики	Значение
Условия эксплуатации по гр. О ГОСТ 15150 со следующими уточнениями:
- диапазон температуры окружающего воздуха, °C	от -50 до +50
- относительная влажность воздуха, %, не более	98
- атмосферное давление, кПа	от 84 до 106,7
Габаритные размеры мм, не более
- длинна	250
- ширина	250
- высота	100
Масса, кг, не более	1
Средний срок службы, лет, не менее	30

Знак утверждения типа наносится

на титульные листы эксплуатационной документации типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность

Наименование	Обозначение	Кол.
Угломер на рукоятку управления объектом тип 11.9950.8.015.000	11.9950.8.015.000	1 шт.
Паспорт	11.9950.8.015.000ПС	1 экз.
Методика поверки		1 экз.

Сведения о методиках (методах) измерений

приведены в разделах 5.2 и 5.3 документа «Угломеры на рукоятку управления объектом тип 11.9950.8.015.000. 11.9950.8.015.000ПС Паспорт».

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482 (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 29 апреля 2019 г. № 1018);

«Угломеры на рукоятку управления объектом тип 11.9950.8.015.000. Технические условия ТУ 11.9950.8.015.998».

Правообладатель

Публичное акционерное общество «Объединенная авиастроительная корпорация» (ПАО «ОАК»)

ИНН 7708619320

Юридический адрес:115054, г. Москва, муниципальный округ Замоскворечье, ул. Большая Пионерская, д. 1

Изготовитель

Публичное акционерное общество «Объединенная авиастроительная корпорация» (ПАО «ОАК»)

ИНН: 7708619320, КПП: 770501001

Юридический адрес:115054, г. Москва, муниципальный округ Замоскворечье, ул. Большая Пионерская, д. 1

Производственная площадка:

Филиал Публичного акционерного общества «Объединенная авиастроительная корпорация» - Новосибирский авиационный завод имени В.П.Чкалова (Филиал ПАО «ОАК» - НАЗ им. В.П.Чкалова)

ИНН 7708619320

Юридический адрес: 115054, г. Москва, ул. Большая Пионерская, д. 1

Почтовый адрес: 630051, г. Новосибирск, ул. Ползунова, д. 15

Испытательный центр

Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ») Юридический адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»

Адрес места осуществления деятельности: 630004, г. Новосибирск, пр-кт Димитрова, д. 4

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310556.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» ноября 2024 г. № 2809

Регистрационный № 93959-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Угломеры для измерения углов отклонения горизонтальных плоскостей тип 30.9950.0080.000

Назначение средства измерений

Угломеры для измерения углов отклонения горизонтальных плоскостей тип 30.9950.0080.000 (далее - угломеры) предназначены для измерений углов отклонения переднего горизонтального оперения (ПГО) и флаперонов.

Описание средства измерений

Принцип работы угломера основан на совмещении угломера с краем флаперона и снятии показаний методом непосредственной оценки совпадения стрелки-нониуса (маятникового типа) на деление шкалы после отклонения флаперона от нулевого положения.

Угломер представляет собой прибор, закрепляемый на краю флаперона и измеряющий угол отклонения с помощью стрелки-нониуса (маятникового типа).

Угломер состоит из шкалы, стрелки маятникового типа с нониусом, гаек для юстировки шкалы, струбцины, включающей верхнюю упорную пяту, основание и зажимную гайку.

Угломеры изготавливаются в двух исполнениях: 30.9950.0080.901 - для измерения углов отклонения горизонтальных плоскостей с правой стороны авиационной техники, 30.9950.0080.902 - с левой стороны авиационной техники.

Возможность нанесения знака поверки отсутствует.

Общий вид угломеров с указанием мест нанесения маркировки и заводских номеров представлен на рисунке 1.

а - места нанесения маркировки, б - места нанесения заводских номеров

Рисунок 1 - Общий вид угломеров

Маркировка наносится методом гравировки и содержит информацию об исполнении угломера и дате его изготовления. Заводские номера в виде цифробуквенного обозначения, состоящего из арабских цифр и букв русского алфавита, наносятся методом гравировки.

Пломбирование угломеров не предусмотрено.

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики	Значение
Диапазон измерений углов отклонения, .	±59
Цена деления шкалы, .°	1
Цена деления шкалы по нониусу стрелки, .'	15
Пределы допустимой абсолютной погрешности измерений углов, .'	±15

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Ширина штрихов, мм	0,30±0,05
Условия эксплуатации по гр. О ГОСТ 15150 со следующими уточнениями:
- температура окружающего воздуха, °C	от -50 до +50
- относительная влажность воздуха при температуре 35 оС, %, не более	98
- атмосферное давление, кПа	от 84 до 106,7
Габаритные размеры мм, не более
- длинна	300
- ширина	300
- высота	150
Масса, кг, не более	1
Средний срок службы, лет, не менее	30

Знак утверждения типа наносится

на титульные листы эксплуатационной документации типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность

Наименование	Обозначение	Кол.
Угломеры для измерения углов отклонения горизонтальных плоскостей 30.9950.0080.000: - Правый	30.9950.0080.901	1 шт.
- Левый	30.9950.0080.902	1 шт.
Паспорт	30.9950.0080.000ПС	1 экз.
Методика поверки		1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 5.2 и 5.3 документа «Угломеры для измерения углов отклонения горизонтальных плоскостей 30.9950.0080.000 30.9950.0080.000 ПС Паспорт».

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482 (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 29 апреля 2019 г. № 1018);

«Угломеры для измерения углов отклонения горизонтальных плоскостей тип 30.9950.0080.000. Технические условия ТУ 30.9950.0080.998».

Правообладатель

Публичное акционерное общество «Объединенная авиастроительная корпорация» (ПАО «ОАК»)

ИНН 7708619320

Юридический адрес:115054, г. Москва, муниципальный округ Замоскворечье, ул. Большая Пионерская, д. 1

Изготовитель

Публичное акционерное общество «Объединенная авиастроительная корпорация» (ПАО «ОАК»)

ИНН 7708619320

Юридический адрес:115054, г. Москва, муниципальный округ Замоскворечье, ул. Большая Пионерская, д. 1

Производственная площадка:

Филиал Публичного акционерного общества «Объединенная авиастроительная корпорация» - Новосибирский авиационный завод имени В.П.Чкалова (Филиал ПАО «ОАК» - НАЗ им. В.П.Чкалова)

ИНН 7708619320

Юридический адрес: 115054, г. Москва, ул. Большая Пионерская, д. 1

Почтовый адрес: 630051, г. Новосибирск, ул. Ползунова, д. 15

Испытательный центр

Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ») Юридический адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»

Адрес места осуществления деятельности: 630004, г. Новосибирск, пр-кт Димитрова, д. 4

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310556.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» ноября 2024 г. № 2809

Регистрационный № 93960-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Нутромеры микрометрические Micron

Назначение средства измерений

Нутромеры микрометрические Micron (далее по тексту - нутромеры) предназначены для измерений внутренних линейных размеров деталей.

Описание средства измерений

Принцип действия нутромеров основан на измерении линейных размеров при использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение измерительных наконечников до соприкосновения с измеряемой поверхностью.

Нутромеры состоят из микрометрического винта, измерительных губок с двухконтактным касанием к измеряемому изделию, стопорного винта, стебля с нониусом (с цифровым отсчетным устройством), барабана.

Нутромеры изготавливаются следующих моделей:

• - НМ - с отсчетом по шкалам стебля и барабана;

• - НМЦ - с отсчетом по цифровому отсчетному устройству;

• - НМ-У - с отсчетом по шкалам стебля и барабана, узко-диапазонный, без удлинителей;

• - НМ-Б - с отсчетом по шкалам стебля и барабана, с боковыми губками;

• - НМ-БД - с отсчетом по шкалам стебля и барабана, с боковыми губками с двух сторон, две из них предназначены для измерений в пределах диапазона измерений от 5 до 30 мм, две другие - от 30 до 55 мм;

• - НМЦ-Б - с отсчетом по цифровому отсчетному устройству, с боковыми губками.

Нутромеры моделей НМ и НМЦ комплектуются удлинителями для обеспечения измерений в заданном диапазоне и установочной мерой для начальной регулировки микрометрической головки. Настройка нутромера на измерение определенного диапазона линейных размеров производится путем подбора соответствующих удлинителей.

На удлинителях размером 300 мм и более предусмотрены теплоизоляционные накладки.

Нутромеры изготавливаются в модификациях ABCD, в обозначении которых принято:

А - наименование модели;

В - диапазон измерений нутромера;

С - цена деления отсчетного устройства или шаг дискретности в миллиметрах;

D - исполнение нутромера.

Нутромеры изготавливаются в исполнениях 1 и 2, отличающиеся между собой пределами допускаемой погрешности.

Нутромеры отличаются между собой внешним видом, метрологическими и техническими характеристиками.

Нутромеры моделей НМ-У могут изготавливаться наборами или поштучно. В набор могут входить от двух до десяти нутромеров моделей НМ-У.

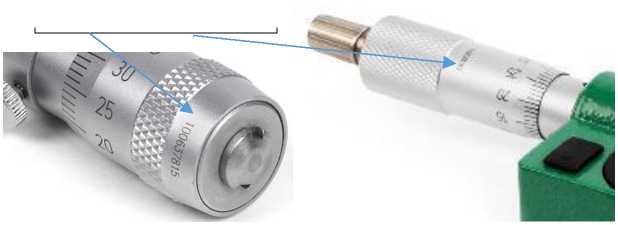

Товарный знак             наносится на барабан микрометрической головки,

на цифровое отсчетное устройство или на теплоизоляционную накладку краской, методом гравировки или в виде наклейки, а также на паспорт нутромеров типографским методом.

Пломбирование нутромеров от несанкционированного доступа не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер наносится в виде цифрового обозначения, состоящего из арабских цифр, или в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, на барабан микрометрической головки краской или методом гравировки.

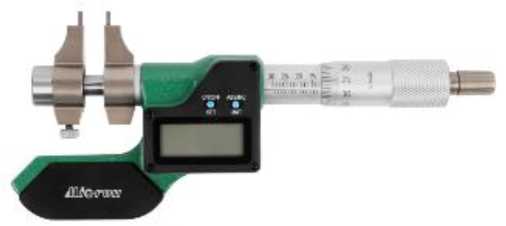

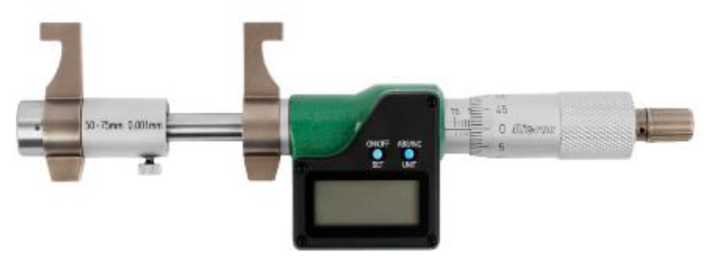

Фотографии общего вида нутромеров представлены на рисунках 1 - 6. Обозначение места нанесения заводского номера представлены на рисунке 7.

Рисунок 1 - Общий вид нутромеров модели НМ

Рисунок 2 - Общий вид нутромеров модели НМЦ

Рисунок 5 - Общий вид нутромеров модели НМ-БД

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики нутромеров моделей НМ и НМЦ

Модель	Диапазон измерений нутромера, мм	Цена деления (шаг дискретности отсчета), мм	Пределы допускаемой абсолютной погрешности микрометрической головки, мкм	Пределы допускаемой абсолютной погрешности нутромера, мкм
				Исп.1	Исп.2
НМ	от 30 до 55	0,01	±4	±4	±6
	от 50 до 75	0,01		±4	±6
	от 50 до 175	0,01		±4	±10
	от 50 до 600	0,01	±5	±6	±15
	от 75 до 175	0,01		±6	±10
	от 75 до 600	0,01		±10	±15
	от 100 до 1200	0,01	±8	±(4+n+L/50)*	±(6+n+L/50)*
	от 150 до 1250	0,01
	от 150 до 1400	0,01

Модель	Диапазон измерений нутромера, мм	Цена деления (шаг дискретности отсчета), мм	Пределы допускаемой абсолютной погрешности микрометрической головки, мкм	Пределы допускаемой абсолютной погрешности нутромера, мкм
				Исп.1	Исп.2
НМ	от 150 до 2500	0,01	±8	±(4+n+L/50)*	±(6+n+L/50)*
	от 150 до 3000	0,01
	от 600 до 2500	0,01	±12	±(5+n+L/50)*	±(7+n+L/50)*
	от 1000 до 3000	0,01
	от 1000 до 4000	0,01
НМЦ	от 150 до 175	0,001	±3	±(3+n+L/50)*	±(5+n+L/50)*
	от 150 до 600	0,001
	от 150 до 1250	0,001
	от 150 до 2000	0,001
	от 150 до 2500	0,001
* n - число удлинителей, L - максимальный измеряемый размер, мм.

Таблица 2 - Метрологические характеристики нутромеров моделей НМ-У, НМ-Б, НМЦ-Б и НМ-БД

Модель	Диапазон измерений нутромера, мм	Цена деления (шаг дискретности отсчета), мм	Пределы допускаемой абсолютной погрешности нутромера, мкм
			Исп.1	Исп.2
НМ-У	от 50 до 75	0,01	±5	±7
	от 75 до 100	0,01	±5	±7
	от 100 до 125	0,01	±6	±8
	от 125 до 150	0,01	±6	±8
	от 150 до 175	0,01	±6	±8
	от 175 до 200	0,01	±6	±9
	от 200 до 225	0,01	±6	±9
	от 225 до 250	0,01	±7	±10
	от 250 до 275	0,01	±7	±10
	от 275 до 300	0,01	±8	±12
НМ-Б	от 5 до 30	0,01	±4	±5
	от 5 до 30	0,005	±4	±5
	от 25 до 50	0,01	±4	±5
	от 50 до 75	0,01	±5	±6
	от 75 до 100	0,01	±5	±7
	от 100 до 125	0,01	±5	±8
	от 125 до 150	0,01	±5	±8
	от 150 до 175	0,01	±5	±9
	от 175 до 200	0,01	±5	±9
	от 200 до 225	0,01	±6	±9
	от 225 до 250	0,01	±6	±9
	от 250 до 275	0,01	±7	±10
	от 275 до 300	0,01	±7	±10

Модель	Диапазон измерений нутромера, мм	Цена деления (шаг дискретности отсчета), мм	Пределы допускаемой абсолютной погрешности нутромера, мкм
			Исп.1	Исп.2
НМ-БД	от 5 до 55	0,01	±4	±5
НМЦ-Б	от 5 до 30	0,001	±4	±6
	от 25 до 50	0,001	±4	±6
	от 50 до 75	0,001	±4	±6
	от 75 до 100	0,001	±5	±6
	от 100 до 125	0,001	±5	±6
	от 125 до 150	0,001	±5	±10
	от 150 до 175	0,001	±5	±10
	от 175 до 200	0,001	±5	±10
	от 200 до 225	0,001	±5	±10
	от 225 до 250	0,001	±6	±10
	от 250 до 275	0,001	±6	±12
	от 275 до 300	0,001	±7	±12

Таблица 3 - Номинальный размер и допускаемое отклонение длины установочных мер

и масса

Модель	Диапазон измерений нутромера, мм	Габаритные размеры, мм, не более			Масса, кг, не более
		Длина	Ширина	Высота
НМ	от 30 до 55	55	25	25	0,31
	от 50 до 75	75	25	25	0,35
	от 50 до 175	175	25	25	0,52
	от 50 до 600	600	25	25	1,44
	от 75 до 175	175	25	25	0,80
	от 75 до 600	600	25	25	1,78
	от 100 до 1200	1200	33	33	3,78
	от 150 до 1250	1250	35	35	4,25
	от 150 до 1400	1400	35	35	4,70
	от 150 до 2500	2500	35	35	9,25
	от 150 до 3000	3000	35	35	9,55

Модель	Диапазон измерений нутромера, мм	Габаритные размеры, мм, не более			Масса, кг, не более
		Длина	Ширина	Высота
НМ	от 600 до 2500	2500	35	35	7,85
	от 1000 до 3000	3000	35	35	7,80
	от 1000 до 4000	4000	35	35	11,30
НМ-У	от 50 до 75	75	22	22	0,16
	от 75 до 100	100	22	22	0,18
	от 100 до 125	127	22	22	0,20
	от 125 до 150	155	22	22	0,23
	от 150 до 175	190	22	22	0,27
	от 175 до 200	210	22	22	0,29
	от 200 до 225	240	25	25	0,33
	от 225 до 250	260	25	25	0,45
	от 250 до 275	300	33	33	0,58
	от 275 до 300	312	33	33	0,62
НМЦ	от 150 до 175	200	50	125	0,75
	от 150 до 600	340	50	200	1,60
	от 150 до 1250	380	50	300	4,30
	от 150 до 2000	540	60	330	5,80
	от 150 до 2500	600	65	350	6,20
НМ-Б	от 5 до 30	125	22	50	0,30
	от 25 до 50	130	22	46	0,40
	от 50 до 75	150	22	46	0,40
	от 75 до 100	175	22	46	0,52
	от 100 до 125	200	22	46	0,55
	от 125 до 150	225	22	46	0,61
	от 150 до 175	250	22	46	0,67
	от 175 до 200	275	22	46	0,28
	от 200 до 225	300	22	46	0,31
	от 225 до 250	325	22	46	0,33
	от 250 до 275	350	22	46	0,36
	от 275 до 300	375	22	46	0,38
НМ-БД	от 5 до 55	150	60	30	0,90
НМЦ-Б	от 5 до 30	172	26	78	0,58
	от 25 до 50	175	26	60	0,58
	от 50 до 75	198	26	60	0,59
	от 75 до 100	223	26	60	0,68
	от 100 до 125	248	26	60	0,75
	от 125 до 150	273	26	60	0,82
	от 150 до 175	297	26	60	0,85
	от 175 до 200	322	26	60	0,93
	от 200 до 225	348	26	60	1,10
	от 225 до 250	374	26	60	1,30
	от 250 до 275	397	26	60	1,41
	от 275 до 300	423	26	60	1,55

Таблица 5 - Условия

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более	от +15 до +25 80

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 6 - Комплектность

Наименование	Обозначение	Количество
Нутромер микрометрический	Micron*	1 шт.**
Элемент питания (для нутромеров моделей НМЦ, НМЦ-Б)	-	1 шт.
Удлинители для нутромеров модели НМ и НМЦ	-	1 комплект
Установочная мера (для нутромеров модели НМ с нижним пределом диапазона измерений до 350 мм включ. и для нутромеров модели НМЦ)	-	1 шт.
Установочное кольцо (для моделей НМЦ-Б 5-30 0,001; НМЦ-Б 25-50 0,001; НМ-Б 5-30 0,005; НМ-Б 5-30 0,01; НМ-Б 25-50 0,01; НМ-БД 5-55 0,01)	-	1 шт.
Ключ	-	1 шт.
Футляр	-	1 шт.
Паспорт	СОУ.00.001.ПС	1 экз.
*Модель (модификация) в соответствии с заказом. ** В зависимости от заказа нутромер микрометрический Micron модели НМ-У поставляется поштучно или набором.

Сведения о методиках (методах) измерений

приведены в разделе 7 «Подготовка к работе и проведение измерений» паспорта СОУ.00.001.ПС.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1^10^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;

Стандарт предприятия «Нутромеры микрометрические Micron».

Правообладатель

SHANGHAI UNI-STAR TOOLS COMPANY, КНР

Адрес: No.15-2, Hangqi Road, Damaiwan Industrial Park, Pudong, Shanghai, 201316, China

Изготовитель

SHANGHAI UNI-STAR TOOLS COMPANY, КНР

Адрес: No.15-2, Hangqi Road, Damaiwan Industrial Park, Pudong, Shanghai, 201316, СЬ1па

Испытательный центр

Общество с ограниченной ответственность ю «А3 ИНЖИНИРИНГ» (ООО «А3-И») Адрес: 117105, г. Москва, Нагорный пр-д, д. 7, стр. 1

Телефон (факс): +7 (800) 500-59-46; +7 (495) 120-07-46 E-mail: info@a3-eng.com

Web-сайт: a3-eng.com

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312199.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» ноября 2024 г. № 2809

Регистрационный № 93961-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС-50

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС-50 (далее - резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 50 м³.

Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой горизонтально расположенные цилиндрические стальные сосуды с усеченно-коническими днищами.

Заполнение

патрубки.

Заводские

из арабских цифр, крепится к резервуару.

Резервуары РГС-50 с заводскими номерами 83, 84 расположены на территории Производственного участка «Черемушки» по адресу: 672040, Забайкальский край, г. Чита, ул. Летная, 24.

Общий вид резервуаров РГС-50 представлен на рисунках 1, 2.

Нанесение знака поверки на средство измерений не предусмотрено.

Рисунок 1 - Общий вид резервуара РГС-50 зав.№ 83

Рисунок 2 - Общий вид резервуара РГС-50 зав.№ 84

Пломбирование резервуаров РГС-50 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	50
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), %	±0,25

Таблица 2 - Технические

Наименование характеристики	Значение
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа	от -40 до +40 от 84,0 до 106,7

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГС-50	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема в потоке, объема жидкости и вместимости при статических измерениях, и объемного расходов жидкости».

Правообладатель

Производственный кооператив «КМК-1» (ПК «КМК-1»)

ИНН 4209000105

Юридический адрес: 650021, Кемеровская область - Кузбасс, г. ул. Шатурская, д. 10Б

Изготовитель

Производственный кооператив «КМК-1» (ПК «КМК-1»)

ИНН 4209000105

Адрес: 650021, Кемеровская область - Кузбасс, г. Кемерово, ул. Шатурская, д. 10Б

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ») Адрес места осуществления деятельности: 420036, Республика Татарстан, г. Казань, ул. Тэцевская, д. 4б, помещ. 1011

Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51

Телефон: +7 9196969693

E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» ноября 2024 г. № 2809

Регистрационный № 93962-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары вертикальные стальные цилиндрические РВС

Назначение средства измерений

Резервуары вертикальные стальные цилиндрические РВС (далее - резервуары) предназначены для измерений объема светлых нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Принцип действия резервуаров основан на заполнении их светлыми нефтепродуктами до определенного уровня, соответствующего заданному значению объема, приведенному в градуировочной таблице.

Конструктивно резервуары представляют собой вертикально расположенные стальные цилиндрические сосуды с днищем и крышей.

Резервуары изготовлены в следующих модификациях, различающихся номинальной вместимостью:

• - РВС-200, заводской номер 7;

• - РВС-600, заводской номер 3;

• - РВС-1000, заводские номера 5, 6;

• - РВС-2000, заводские номера 2, 4.

Резервуары расположены на территории ДЭС с. Белая Гора, Абыйский район, Республика Саха (Якутия).

Заводские номера в виде цифрового обозначения, состоящего из арабской цифры, нанесены на стенки резервуаров аэрографическим способом.

Пломбирование резервуаров не предусмотрено.

Нанесение знака поверки на резервуары не предусмотрено.

Метрологические и технические характеристики

Таблица 1 -

и технические

Наименование характеристики	Значение
	РВС-200	РВС-600	РВС-1000	РВС-2000
Номинальная вместимость, м3	200	600	1000	2000
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), %	±0,2
Температура окружающего воздуха, °С	от -55 до +50

Таблица 2 - Показатели надежности

Наименование характеристики	Значение
Срок службы, лет, не менее	50

Знак утверждения типа

наносится на паспорт типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность

Наименование	Обозначение	Количество, шт./экз.
Резервуар вертикальный стальной цилиндрический	РВС	1
Паспорт	-	1

Сведения о методиках (методах) измерений

приведены в разделе 1 «Основные сведения об изделии» паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Акционерное общество «Сахаэнерго» (АО «Сахаэнерго»)

ИНН 1435117944

Юридический адрес: 678400, Республика Саха (Якутия), Булунский улус, п. Тикси,

ул. Морская, д. 5, к. 1

Изготовитель

Акционерное общество «Сахаэнерго» (АО «Сахаэнерго»)

ИНН 1435117944

Адрес: 678400, Республика Саха (Якутия), Булунский улус, п. Тикси, ул. Морская, д. 5, к. 1

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)

Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28

Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312126.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» ноября 2024 г. № 2809

Регистрационный № 93963-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары горизонтальные стальные цилиндрические РГС-60

Назначение средства измерений

Резервуары горизонтальные стальные цилиндрические РГС-60 (далее - резервуары) предназначены для измерений объема светлых нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Принцип действия резервуаров основан на заполнении их светлыми нефтепродуктами до определенного уровня, соответствующего заданному значению объема, приведенному в градуировочной таблице.

Конструктивно

одностенные стальные

днищами.

К настоящему стальные цилиндрические РГС-60 с заводскими номерами 1, 2.

Резервуары расположены на территории ДЭС с. Белая гора, Абыйский район, Республика Саха (Якутия).

Заводские номера в виде цифрового обозначения, состоящего из арабской цифры, нанесены на днища резервуаров аэрографическим способом.

Пломбирование резервуаров не предусмотрено.

Нанесение знака поверки на резервуары не предусмотрено.

Место нанесения заводского номера

Рисунок 1 - Общий вид резервуаров

Метрологические и технические характеристики

Таблица 1 - Метрологические и технические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	60
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), %	±0,25
Температура окружающего воздуха, °С	от -55 до +50

Таблица 2 - Показатели надежности

Наименование характеристики	Значение
Срок службы, лет, не менее	50

Знак утверждения типа

наносится на паспорт типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность

Наименование	Обозначение	Количество, шт./экз.
Резервуар горизонтальный стальной цилиндрический	РГС-60	1
Паспорт	-	1

Сведения о методиках (методах) измерений

приведены в разделе 1 «Основные сведения об изделии» паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Акционерное общество «Сахаэнерго» (АО «Сахаэнерго») ИНН 1435117944

Юридический адрес: 678400, Республика Саха (Якутия), Булунский улус, п. Тикси, ул. Морская, д. 5, к. 1

Изготовитель

Акционерное общество «Сахаэнерго» (АО «Сахаэнерго»)

ИНН 1435117944

Адрес: 678400, Республика Саха (Якутия), Булунский улус, п. Тикси, ул. Морская,

д. 5, к. 1

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)

Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28

Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312126.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» ноября 2024 г. № 2809

Регистрационный № 93964-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар стальной вертикальный цилиндрический теплоизолированный РВС-200

Назначение средства измерений

Резервуар стальной вертикальный цилиндрический теплоизолированный РВС-200 (далее - резервуар) предназначен для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуара - стальной вертикальный цилиндрический теплоизолированный, номинальной вместимостью 200 м³.

Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуар представляет собой наземный вертикально расположенный стальной сосуд, состоящий из цилиндрической стенки с наружной теплоизоляцией, днища и крыши.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.

Заводской номер резервуара в виде цифрового обозначения, состоящий из арабских цифр, нанесен аэрографическим способом на крышку люка резервуара.

Резервуар РВС-200 с заводским номером 1046 расположен на территории котельной филиала «МТС» АО «МЭС» по адресу: Кольский район, п. Верхнетуломский.

Общий вид резервуара РВС-200 представлен на рисунке 1.

Нанесение знака поверки на средство измерений не предусмотрено.

Рисунок 1 - Общий вид резервуара РВС-200

Пломбирование резервуара РВС-200 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	200
Пределы допускаемой относительной погрешности определения вместимости, %	±0,20

Таблица 2 - Технические

Наименование характеристики	Значение
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический теплоизолированный	РВС-200	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Акционерное общество «Мурманэнергосбыт» (АО «МЭС»)

ИНН 5190907139

Юридический адрес: 183038, Мурманская обл., г. Мурманск, ул. Свердлова, д. 39, к. 1

Телефон: +7 (8152) 68-63-26

E-mail: info@mures.ru

Web-сайт: www.mures.ru

Изготовитель

Акционерное общество «Мурманэнергосбыт» (АО «МЭС»)

ИНН 5190907139

Адрес: 183038, Мурманская обл., г. Мурманск, ул. Свердлова, д. 39, к. 1 Телефон: +7 (8152) 68-63-26

E-mail: info@mures.ru

Web-сайт: www.mures.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)

Адрес места осуществления деятельности: 420036, Республика Татарстан, г. Казань, ул. Тэцевская, д. 4б, помещ. 1011

Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51

Телефон: +7 9196969693

E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

---
