№532 от 17.03.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 141700
О продлении срока действия свидетельства об утверждении типа СИ на новый срок
О внесении изменений в описание типа СИ
Дозаторы бутылочные FORTUNA
Приказы по основной деятельности по агентству Вн. Приказ № 532 от 17.03.2020
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ
РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
17 марта 2020 г. ' 532
-- №__
Москва
О продлении срока действия свидетельства об утверждении типа средства измерений № 37609 «Дозаторы бутылочные FORTUNA» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением АО «НеваЛаб» б/д, приказываю:
1. Внести изменения в описание типа на дозаторы бутылочные FORTUNA, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 42520-09, с сохранением регистрационного номера, изложив его в новой редакции согласно приложению
к настоящему приказу.
-
2. Продлить срок действия свидетельства об утверждении типа № 37609 «Дозаторы бутылочные FORTUNA» на последующие 5 лет.
-
3. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом . оформление свидетельства с описанием
типа средства измерений и выдачу его заявителю.
" г Подлинник’ЭлекгронНого документа, подпис
4. Контроль за исг
подписанного ЭП,
за собой.
метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
-Сертификат: OOE1036E1B07EOFB80EA11890DBCB6D090
Заместитель Руководите Л^му выдан: Голубев Сергей Сергеевич
С.С. Голубев
Действителен: с 06.11.2019 до 06.11.2020
\____—_____
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «17» марта 2020 г. № 532
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дозаторы бутылочные FORTUNA
Назначение средства измеренийДозаторы бутылочные FORTUNA (далее - дозаторы) предназначены для измерений объема дозируемых жидкостей.
Описание средства измеренийПринцип действия дозаторов основан на закачивании через приемную трубку с помощью калиброванного плунжера дозируемой жидкости. При движении плунжера вверх приемный шаровой клапан открывается за счет понижения давления, и жидкость поступает в калиброванный объем, при этом выпускной шаровой клапан закрыт. При движении плунжера вниз впускной клапан закрывается за счет веса шарика, а выпускной клапан открывается и дозируемая жидкость вытекает по трубке подачи. Особенностью конструкции дозаторов является то, что система шаровых клапанов работает под воздействием силы тяжести без использования пружин.
Дозаторы бутылочные FORTUNA выпускаются следующих 6 модификаций: OPTIFIX BASIC, OPTIFIX SOLVENT, OPTIFIX HF, OPTIFIX SAFETY, OPTIFIX TITRIER, POLYFIX.
В дозаторах TITRIER объем дозы отображается на ЖК-дисплее. В остальных модификациях отсчет производится визуально по нанесенной на цилиндре шкале.
Дозаторы бутылочные FORTUNA OPTIFIX SAFETY также производится в варианте исполнения OPTIFIX SAFETY S.
Дозатор бутылочный OPTIFIX BASIC предназначен для дозирования воды, кислот, щелочей и кристаллизующихся жидкостей. Поршень сделан из стекла, покрытого фторопластом. Безопасный дозирующий цилиндр покрыт пластиком. Клапанный блок целиком выполнен из фторопласта. Система клапанов не использует металлических пружин. Дозатор снабжен фиксирующим адаптером для свободного вращения дозатора вокруг бутыли.
Дозатор бутылочный OPTIFIX SOLVENT предназначен для растворителей. Поршень изготовлен из стекла. Безопасный дозирующий цилиндр покрыт пластиком. Клапанный блок целиком выполнен из фторопласта. Система клапанов не использует металлических пружин. Фиксирующий адаптер для свободного вращения дозатора вокруг бутыли. Дозатор OPTIFIX SOLVENT FA оснащен встроенным влагопоглотителем.
Дозатор бутылочный OPTIFIX HF предназначен для дозирования крайне агрессивных и токсичных жидкостей, наиболее подходит для фтористоводородной кислоты. Поршень сделан из стекла, покрытого фторопластом, и дополнительно запечатан снизу. Безопасный дозирующий цилиндр и клапанный блок целиком выполнены из фторопласта. Система клапанов не использует металлических пружин. Вентиляция осуществляется с помощью шарикового клапана. Фиксирующий адаптер для свободного вращения дозатора вокруг бутыли.
Дозатор бутылочный OPTIFIX SAFETY предназначен для агрессивных и токсичных жидкостей, дымящих кислот или сильно пахнущих жидкостей. Поршень сделан из стекла, покрытого фторопластом, и дополнительно запечатан снизу. Безопасный дозирующий цилиндр покрыт пластиком. Клапанный блок целиком выполнен из фторопласта. Система клапанов не использует металлических пружин. Вентиляция с помощью шарикового клапана. Фиксирующий адаптер для свободного вращения дозатора вокруг бутыли. Дозатор SAFETY S предназначен для дозирования агрессивных жидкостей.
Дозатор бутылочный POLYFIX предназначен для водных жидкостей и кислот. Дозатор выполнен в автоклавируемом корпусе. Поршень сделан из матового стекла. Дозирующий цилиндр покрыт пластиком. Блок клапана, изготовленный из полипропилена, со встроенным стеклянным цилиндром, покрытым пластиком. Система клапанов использует металлическую пружину из хастеллоя. Шариковый клапан.
Дозатор бутылочный OPTIFIX TITRIER представляет собой электронномеханическое изделие и предназначен для дозирования кислот, щелочей, химикатов, растворителей, вязких жидкостей. Дозируемый объем отображается на ЖК-дисплее. Не для фтористоводородной кислоты.
OPTIFIX titrier
FORTUNA6'

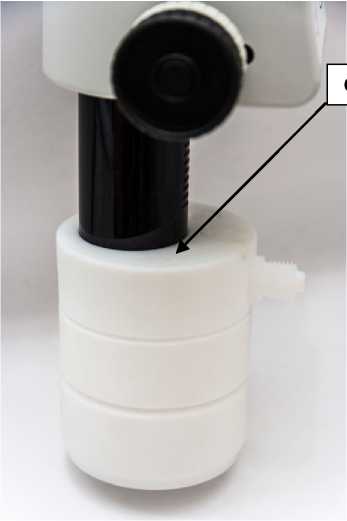

Серийный номер

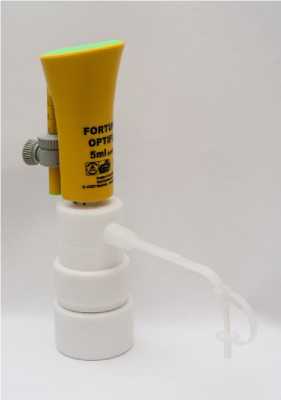

Рисунок - Общий вид дозаторов
Пломбирование дозаторов не предусмотрено.
Программное обеспечениеотсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические и технические (габаритные размеры и масса) характеристики дозаторов
|
Наименование модификаций дозаторов |
Диапазон объемов дозирования, мл |
Дискрет-ность установки, мл |
Пределы допускаемой систематической приведенной погрешности при температуре окружающего воздуха (20±2) оС, % |
Среднеквадратичное отклонение (СКО) случайной приведенной погрешности, % |
Максимальные габаритные размеры (высота), мм, не более |
Масса дозаторов, г, не более |
|
от 0,4 до 2 |
0,1 |
±0,6 |
0,2 |
150 |
225 | |
|
от 1 до 5 |
0,1 |
±0,6 |
0,2 |
165 |
240 | |
|
от 2 до 10 |
0,2 |
±0,6 |
0,2 |
180 |
300 | |
|
OPTIFIX BASIC |
от 6 до 30 |
0,5 |
±0,6 ±0,6 ±0,6 |
0,2 |
235 |
485 |
|
от 10 до 50 от 20 до 100 |
1,0 2,0 |
0,2 0,2 |
245 275 |
605 800 | ||
|
от 40 до 200 |
5,0 |
±0,6 ±0,6 |
0,2 |
365 |
1500 | |
|
от 60 до 300 |
5,0 |
0,2 |
380 |
1800 | ||
|
от 100 до 500 |
5,0 |
0,2 |
435 |
1900 | ||
|
±0 6 | ||||||
|
от 0,4 до 2 |
0,1 |
±0,6 |
0,2 |
150 |
225 | |
|
от 1 до 5 |
0,1 |
±0,6 |
0,2 |
165 |
240 | |
|
от 2 до 10 |
0,2 |
±0,6 |
0,2 |
180 |
300 | |
|
от 6 до 30 |
0,5 |
±0,6 ±0,6 ±0,6 |
0,2 |
235 |
485 | |
|
OPTIFIX |
от 10 до 50 |
1,0 |
0,2 |
245 |
605 | |
|
SOLVENT |
от 20 до 100 |
2,0 |
0,2 |
275 |
800 | |
|
от 40 до 200 |
5,0 |
±0,6 ±0,6 |
0,2 |
365 |
1500 | |
|
от 60 до 300 |
5,0 |
0,2 |
380 |
1800 | ||
|
от 100 до 500 |
5,0 |
0,2 |
435 |
1900 | ||
|
±0,6 | ||||||
|
OPTIFIX |
от 2 до 10 |
0,2 |
±0,6 |
0,2 |
180 |
300 |
|
HF |
от 6 до 30 |
0,5 |
±0,6 |
0,2 |
235 |
485 |
|
от 0,4 до 2 |
0,1 |
±0,6 |
0,2 |
150 |
225 | |
|
от 1 до 5 |
0,1 |
±00,6,6 |
0,2 |
165 |
240 | |
|
OPTIFIX |
от 2 до 10 |
0,2 |
±00,6,6 |
0,2 |
180 |
300 |
|
SAFETY |
от 6 до 30 |
0,5 |
±00,6,6 |
0,2 |
235 |
485 |
|
от 10 до 50 |
1,0 |
±00,6,6 |
0,2 |
245 |
605 | |
|
от 20 до 100 |
2,0 |
±0.6 |
0,2 |
275 |
800 | |
|
POLYFIX |
от 2 до 10 |
0,2 |
±0,5 |
0,1 |
160 |
132 |
|
от 10 до 50 |
1,0 |
±0,5 |
0,1 |
220 |
237 | |
|
от 0 до 50 |
0,01 |
±0,2 |
0,2 |
250 |
810 | |
|
с автомати- | ||||||
|
OPTIFIX |
ческим | |||||
|
TITRIER |
дополнением | |||||
|
до | ||||||
|
0-99,99 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Динамическая вязкость дозируемых жидкостей, мПа.с, не более |
100 |
|
Условия эксплуатации: - диапазон рабочих температур, оС, для модификаций OPTIFIX BASIC, OPTIFIX SOLVENT, POLYFIX |
от +15 до +50 |
|
OPTIFIX HF, OPTIFIX SAFETY |
от +20 до +30 |
|
OPTIFIX TITRIER |
от +10 до +45 |
|
- диапазон относительной влажности воздуха, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
101,3±4 |
|
Средняя наработка на отказ, не менее, циклов дозирования |
100000 |
|
Средний срок службы, лет |
4 |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 3 - Комплектность дозаторов бутылочных FORTUNA
|
Наименование |
Обозначение |
Количество |
|
Дозатор бутылочный FORTUNA (блок клапана с направляющей) |
в соответствии с заказом |
1 шт. |
|
Комплект распределительных трубок (для модификации OPTIFIX SAFETY: один дополнительный колпачок блокиратора, одна подводная трубка) |
- |
1 компл. |
|
Фиксирующий адаптер (для OPTIFIX BASIC и OPTIFIX SOLVENT изготовлен из РР; для OPTIFIX HF изготовлен из PTFE) |
- |
1 шт. |
|
Руководство по эксплуатации (РЭ) |
- |
1 экз. |
|
Методика поверки |
МП 2302-0013-2009 |
1 экз. |
|
Примечание - Дополнительно может поставляться широкий набор аксессуаров | ||
осуществляется по документу МП 2302-0013-2009 «ГСИ. Дозаторы бутылочные FORTUNA. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 12.10.09 г.
Основные средства поверки:
-
- эталоны и средства измерений, заимствованные из других поверочных схем, в соответствии с Государственной поверочной схемой для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости по Приказу Росстандарта от 07 февраля 2018 г. № 256: весы лабораторные специального, высокого класса точности по ГОСТ OIML R76-1-2011;
-
- вода дистиллированная по ГОСТ 6709-72.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к дозаторам бутылочным FORTUNAПриказ Росстандарта от 07 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
Техническая документация фирмы “Poulten & Graf GmbH”
ИзготовительФирма “Poulten & Graf GmbH”
Адрес: 97877 Wertheim, Karl-Carstens-Str. 10, Германия
Телефон: +49 9342 9229-0
Факс: +49 9342 9229-80
Web-сайт: www.poulten-graf.de
E-mail: FORTUNA@poulten-graf.com
ЗаявительАкционерное общество «НеваЛаб» (АО «НеваЛаб»)
ИНН 7810272943
Адрес: 188643, Ленинградская область, Всеволожский район, г. Всеволожск, ул. Заводская, дом 8
Телефон: (812) 336-32-00
Web-сайт: www.nevalab.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713- 01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
А.В. Кулешов
М.п.
«17» марта 2020 г.
