ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Имитаторы скорости движения «ИС-24/3»

Имитаторы скорости движения «ИС-24/3» (далее - имитаторы) предназначены для воспроизведения скорости движения с целью контроля метрологических характеристик радиолокационных измерителей скорости движения, принцип действия которых основан на эффекте Доплера, работающих на частоте 24,15 ГГц.

Принцип действия имитатора основан на управлении величиной переменной реактивной нагрузки волноводного тракта, по которому происходит распространение излученных измерителем скорости и отраженных от нагрузки электромагнитных волн. При модуляции величины нагрузки с определенной частотой имитируется движение объекта с соответствующей скоростью.

Основными узлами имитатора являются безэховая камера, СВЧ модулятор и синтезатор управляющих сигналов.

СВЧ модулятор включает в себя смеситель сдвига, усилитель и две антенны.

Синтезатор формирует сетку частот, равных доплеровским сдвигам для имитируемых скоростей цели, а также сетку частот помехи, отличающейся по скорости от устанавливаемых скоростей цели на фиксированную величину 10 км/ч.

Имитатор имеет три режима работы: имитация одиночной цели, имитация цели на фоне помехи и имитация одиночной цели при измерении ее скорости из движущегося патрульного автомобиля.

Имитатор позволяет устанавливать набор значений дальностей до имитируемого транспортного средства посредством регулировки амплитуды управляющего сигнала.

Переключение режимов, установка имитируемых скоростей и дальностей производится кнопками на панели управления. Параметры установки выводятся на жидкокристаллический индикатор.

В имитаторе предусмотрена возможность подключения частотомера для контроля рабочей частоты излучения проверяемого измерителя скорости.

Питание имитатора осуществляется от внешнего источника 12 В.

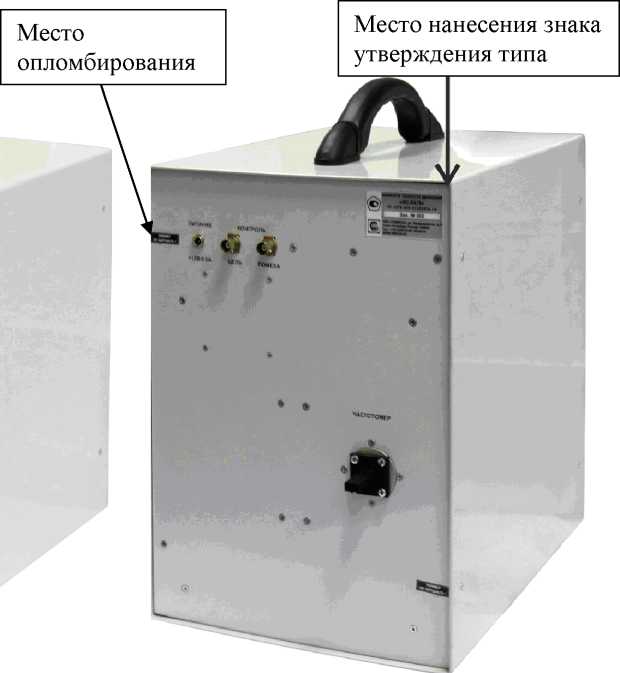

Общий вид и места нанесения пломбы и Знака утверждения типа показаны на рисунке 1.

•^И|*ЫКЛ

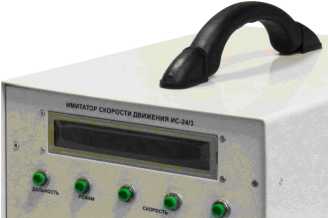

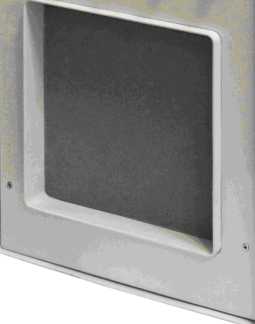

Рисунок 1. Общий вид имитатора (вид спереди, вид сзади)

Программное обеспечение (ПО СИ «ИС-24/3») является внутренним программным обеспечением, которое записывается в память прибора при производстве и закрыто на аппаратном уровне от изменения и считывания.

ПО выполняет следующие функции: управление электронным блоком имитатора, изменение настроек, цифровая обработка сигналов, отображение результатов измерений на жидкокристаллическом индикаторе.

Идентификационные признаки ПО приведены в таблице 1.

Таблица 1

Уровень защиты ПО СИ «ИС-24/3» от непреднамеренных и преднамеренных изменений соответствует уровню: «ВЫСОКИЙ» по Р 50.2.077-2014.

Рабочие условия применения:

наносится на корпусе имитатора фотохимическим методом и на Руководство по эксплуатации типографским или иным способом.

В комплект поставки имитатора входят:

Примечание: *Поставляются по дополнительной заявке.

Методика измерений изложена в документе ГДЯК 464965.026 РЭ «Имитатор скорости движения «ИС-24/3». Руководство по эксплуатации».

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 50856-96 Измерители скорости движения транспортных средств радиолокационные. Общие технические требования. Методы испытания;

ТУ 4278-030-31002820-14 Имитаторы скорости движения «ИС-24/3». Технические условия.

Общество с ограниченной ответственностью «Симикон» (ООО «Симикон»)

ИНН 7804040165

Адрес места осуществления деятельности:   195009, г. Санкт-Петербург,

ул. Арсенальная, д. 66, к. 3, стр. 1, пом. 824

Тел. (812) 670-09-09,

Факс (812) 670-09-14

E-mail: ruinfo@simicon.com

Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге и Ленинградской области» (ГЦИ СИ ФБУ «Т ест-С. -Петербург»)

Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1.

Тел.: (812) 244-62-28, 244-12-75, факс: (812) 244-10-04.

E-mail: letter@rustest.spb.ru.

Уникальный номер записи в реестре аккредитованных лиц № 30022-10.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» января 2023 г. № 166

Лист № 1 Регистрационный № 77099-19 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки поверочные автоматизированные УПРС+

Установки поверочные автоматизированные УПРС+ (далее - установки) предназначены для измерений, воспроизведения, хранения и передачи единиц массы и/или объема жидкости в потоке, массового и/или объемного расходов жидкости.

Принцип действия установок основан на воспроизведении массы и/или объема жидкости в потоке, массового и/или объемного расходов жидкости, создаваемых при помощи систем создания расхода, и измерении расхода и количества жидкости в потоке средствами измерений.

Установки состоят из средств измерений массы и/или объема жидкости в потоке, массового и/или объемного расходов жидкости, измерительных участков, трубной обвязки с запорно-регулирующей арматурой, систем контроля, вспомогательного оборудования, системы управления, сбора и обработки информации, внутренних или внешних систем хранения и подготовки измеряемой среды, системы создания, стабилизации и регулирования расхода и давления измеряемой среды, средств измерений температуры и давления измеряемой среды, и опционально: системы формирования измеряемой среды с заданной температурой с заданной точностью, средств измерений и контроля электрической проводимости измеряемой среды, температуры, давления и влажности окружающей среды.

В качестве средств измерений массы и/или объема жидкости в потоке, массового и/или объемного расходов жидкости в составе установок могут применяться весовые устройства на базе весов и/или датчиков весовых следующих изготовителей: «Shinko Denshi Co., Ltd.», «Mettler-Toledo, LLC», «Mettler-Toledo (Albstand) Gmbh», «Mettler-Toledo (Changzhou) Precision Instrument Ltd.», «Sartorius Mechatronics T&H GmbH», «Minebea Intec GmbH», «BIGMA Messtechnik GmbH», «Hottinger Baldwin (Suzhou) Electronic Measurement Technology Co., Ltd.», «Hottinger Baldwin Messtechnik GmbH», «Flintec GmbH», «Siemens Sensors and Communication Ltd», «SENSOCAR, S.A.», «Ningbo BENUI Electric Co., Ltd.», ООО «ИПФ «Нептун», «ЗАО «ВИК «Тензо-М», «Vishay Advanced Technologies LTD.», «Vishay Tedea-Huntleigh (Beijing) Electronics Co., LTD.», «Keli Sensing Technology (Ningbo) Co., Ltd.», «CAS Corporation», «Zhonghang Electronic Measuring Instruments Co., LTD. (ZEMIC)», «Societa Cooperativa Bilanciai S.R.L.», Предприятие «Электронные технологии и метрологические системы» (компания ZETLAB); трубопоршневые установки (далее - ТПУ) следующих изготовителей: ООО «ИПФ «Вектор», ООО «НПП «Нефтегазинжиниринг», ЗАО НИЦ «Инкомсистем», ООО «ИПФ «Нептун», ОАО «Нефтеавтоматика», ООО «ОЗНА-Измерительные системы», ОАО «Акционерная Компания ОЗНА», ООО «Роснефтемаш», ОАО «Нефтемаш», ООО «Инвестстрой», «Smith Meter Inc.», «Smith Meter Inc. Moorco Company», «Emerson Process Management», «Emerson Process Management/Daniel Measurement and Control Inc.», «Brooks Instrument», «Honeywell Enraf Americas, Inc.», «Honeywell Enraf»,

«Flow Managment Devices»; мерники следующих изготовителей: ООО «Контур-М», ООО «Системы Нефть и Газ Балтия», ООО «ИПФ «Нептун», АО «ТЭСМО», ОАО «ТЭСМО», ООО «СоюзХимМаш», ОАО «Содружество-92», «Dandong best automation engineering & meter co. ltd.», «SAN Sumperk provoz Lostice», «RODINA-HASKOVO», «WRAG Bross Inc», «Seraphin Test Measure Co.»; расходомеры (счетчики жидкости, расходомеры-счетчики жидкости, преобразователи массового и/или объемного расхода жидкости) следующих изготовителей:                                   ООО «НГ Метрология», ЗАО «ОЗНА-

Измерительные системы», ОАО «Акционерная компания ОЗНА», ООО «СНГ», ООО «Инвестстрой», «Smith Meter Inc» An FMC Corporation subsidiary», «Seraphin Test Measure Company», «Calibron Systems Inc.», ООО «СНГБ», «Siemens Flow Instruments A/S», «Siemens S.A.S», «Endress+Hauser Flowtec AG», «Endress+Hauser GmbH+Co. KG», «Krohne Altometer», «Krohne Ltd.», «Emerson Process Management», «Emerson Process Management/Daniel Measurement and Control Inc.», «Solartron Mobrey Ltd.», «Mobrey Ltd.»,               ООО «ИПФ «Нептун»,

ЗАО «ЭМИС», АО «Промышленная группа «Метран», «KEM Kuppers Elektromechanik GmbH», «Tecfluid S.A.», «Rheonik Messtechnik GmbH», «IFM electronic GmbH», «Rota Yokogawa GmbH & Co. KG», «Toshiba Corporation», «Fluid Components International»,              «ABB Automation

Products GmbH», «Thermo Process Instruments L.P.», «Thermo Fisher Scientific», «Danfoss (Tianjin) Ltd.».

Установки могут быть укомплектованы средствами измерения температуры и давления измеряемой среды, калибраторами температуры (термостатами), калибраторами давления следующих изготовителей: «THERMO ELECTRIC», ЗАО «ТЕРМИКО», ООО НПП «Элемер», ЗАО НПК «Эталон», АО НПП «Эталон», ООО «ИПФ «Нептун», АО «Промышленная группа «Метран», ООО «Термэкс-II», АО «Лабораторное Оборудование и Приборы», ООО «ПО «ОВЕН», ООО НПО «Вакууммаш», ООО СКБ «Первый цех», Группа приборостроительных компаний «Энергия-Источник «ИТеК ББМВ», Предприятие «Электронные технологии и метрологические системы» (компания ZETLAB), ООО «Энергия-Источник», «Danfoss (Tianjin) Ltd.», средствами измерения плотности и/или вязкости и/или уровня жидкости следующих изготовителей: «Emerson Process Management», «Solartron Mobrey Ltd.», «Mobrey Ltd.», ООО «ИПФ «Нептун», «Anton Paar GmbH», ЗАО «Авиатех», «Metrohm AG», «Metrohm Applicon», «Thermo Process Instruments L.P.», «Thermo Fisher Scientific», «Siemens Flow Instruments A/S», «Siemens S.A.S.», «Endress+Hauser Flowtec AG», «Endress+Hauser GmbH+Co. KG», «Krohne Altometer», «Krohne Ltd.», ЗАО «ЭМИС», «Emerson Process Management», АО «Промышленная группа «Метран», «KEM Kuppers Elektromechanik GmbH», «Tecfluid S.A.»; средствами измерения температуры, давления и влажности окружающей среды следующих изготовителей: «Shenzhen Everbest Machinery Industry Co., Ltd.», ООО НПК «Микрофор», ЗАО «НТЦ «Диапром», ООО «ИПФ «Нептун», ООО «СКБ Стройприбор», «CENTER Technology Corp.», «ebro Electronic GmbH & Co. KG», «HANNA Instruments Deutschland GmbH», «Fluke Corporation, Hart Scientific Division», «GREISINGER electronic GmbH», «Vaisala Oyj», «KIMO Instruments SA», «GE Sensing EMEA», ООО НПП «Элемер», ЗАО «ЭКСИС».

Поверяемое средство измерений устанавливается на измерительный участок установки. Измеряемая среда посредством системы создания, стабилизации и регулирования расхода и давления жидкости из системы ее хранения и подготовки подается в гидравлический тракт рабочего контура установки, проходит через поверяемое средство измерений, входящие в состав установок средства измерений массы и/или объема жидкости в потоке, массового и/или объемного расходов жидкости и направляется обратно в систему хранения и подготовки измеряемой жидкости либо в дренаж. Система управления, сбора и обработки информации в автоматическом режиме сравнивает объем и/или массу жидкости, массовый и/или объемный расход жидкости, измеренные поверяемым средством измерений с объемом и/или массой, массовым и/или объемным расходом жидкости, измеренными одним из входящих в состав установок средств измерений массы и/или объема жидкости в потоке, массового и/или объемного расходов жидкости.

Установки имеют различные исполнения, отличающиеся диапазонами температуры и давления измеряемой среды, диапазонами воспроизводимых расходов, показателями (индексами) точности, наличием переходного расхода, транспортируемым или стационарным исполнением, наличием функций, обеспечивающих поддержание заданной температуры измеряемой среды с заданной точностью, измерение и контроль электрической проводимости измеряемой среды.

Исполнение установок обозначается следующим образом:

• 1 - В - наличие в составе установки весовых устройств, при отсутствии в составе установки весовых устройств указывают 0;

• 2 - М - наличие в составе установки мерников, при отсутствии в составе установки мерников указывают 0;

• 3 - Т - наличие в составе установки ТПУ, при отсутствии в составе установки ТПУ указывают 0;

• 4 - Р - наличие в составе установки расходомеров, при отсутствии в составе установки расходомеров указывают 0;

• 5 - Индекс точности установки при применении весовых устройств - 1, 2, 3, 4, при отсутствии в составе установки весовых устройств указывают 0;

• 6 - Индекс точности установки при применении мерников - 1, 2, 3, 4, при отсутствии в составе установки мерников указывают 0;

• 7 - Индекс точности установки при применении ТПУ - 2, 3, 4, при отсутствии в составе установки ТПУ указывают 0;

• 8 - Индекс точности установки при применении расходомеров - 1, 2, 3, при отсутствии в составе установки расходомеров указывают 0;

• 9 - Значение минимального воспроизводимого расхода установки, м³/ч (т/ч);

• 10 - Значение переходного расхода установки, м³/ч (т/ч), при отсутствии переходного расхода установки указывают 0;

• 11 - Значение максимального воспроизводимого расхода установки, м³/ч (т/ч);

• 12 - Исполнение установки: С - стационарное, Т - транспортируемое (мобильное) исполнение.

Общий вид установок представлен на рисунке 1 и 2.

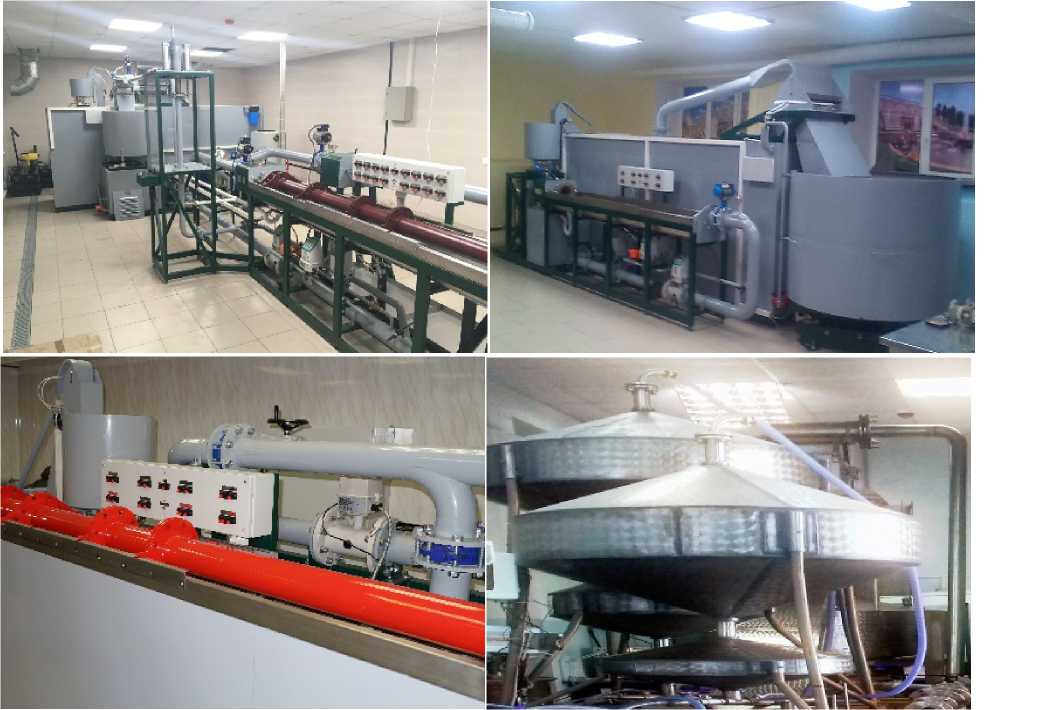

Рисунок 1 - Общий вид установок поверочных автоматизированных УПРС+

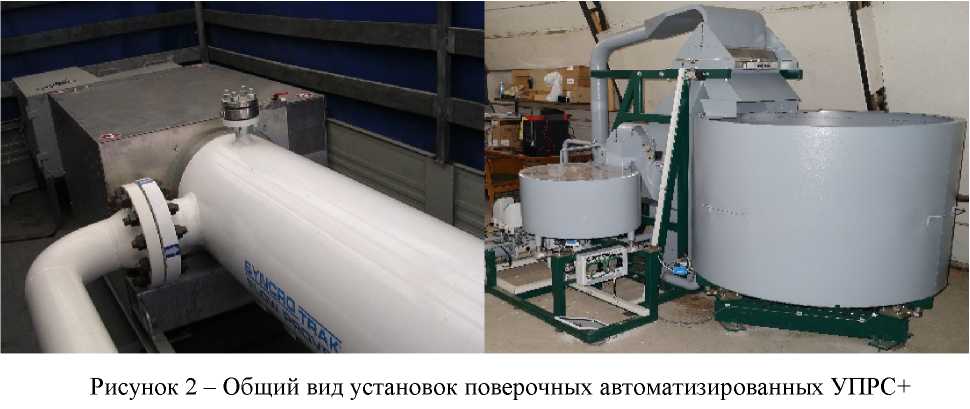

Рисунок 2 - Общий вид установок поверочных автоматизированных УПРС+

Пломбирование установок осуществляется с помощью проволоки и пластмассовых (свинцовых) пломб, которыми пломбируются фланцевые соединения расходомеров и/или ТПУ, детекторы ТПУ, и/или места установки (крепления) мерников к основанию (общей раме) установки, регулируемые шкалы (при наличии) мерников (в зависимости от состава установки) с нанесением знака поверки на пломбу. Средства измерений параметров измеряемой среды пломбируются в соответствии с описанием типа на конкретное средство измерений.

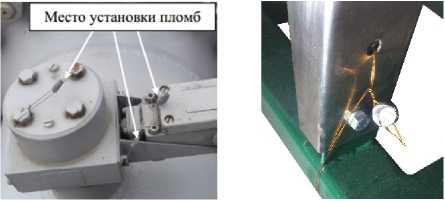

Рисунок 3 - Схемы пломбирования от несанкционированного доступа, обозначение мест нанесения знака поверки на фланцевые соединения расходомеров и/или ТПУ, детекторов ТПУ, и/или места установки (крепления) мерников к основанию (общей раме) установки, регулируемые шкалы (при наличии) мерников ( в зависимости от состава) установок поверочных автоматизированных УПРС+

установок автономное.

Функции программного обеспечения: сбор, отображение и регистрирование измерительной информации со средств измерений при проведении калибровок, поверок, математическая обработка результатов измерений, хранение и редактирование базы данных по поверяемым средствам измерений, формирование отчетов о результатах проведенных калибровок и поверок средств измерений, управление и контроль состояния исполнительных механизмов и устройств, средств измерений, обеспечение диагностики.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.

В программном обеспечении предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства для защиты файлов и баз данных).

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на маркировочную табличку, закрепленную на элементе конструкции установки, и на титульном листе по центру руководства по эксплуатации.

Таблица 4 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в эксплуатационной документации.

Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

ТУ 26.51.52-004-67571864-2019 Установки поверочные автоматизированные УПРС+. Технические условия.

Общество с ограниченной ответственностью «Инженерно-производственная фирма «Нептун»

(ООО «ИПФ «Нептун»)

ИНН 4345303250

Юридический адрес: 610001, г. Киров, ул. Советская, д. 67а, 61

Адрес места осуществления деятельности: 610030, г. Киров, ул. Прудная, д. 51

Телефон: +7(8332) 22-62-95, 75-63-80, 75-63-90

Факс: +7(8332) 22-62-95

Web-сайт: www.ipfneptun.ru

E-mail: mail@ipfneptun.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7А

Телефон: +7(843) 272-70-62

Факс: +7(843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

27 января 2023 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений о месте осуществления деятельности изготовителей утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
