ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы напряжения ЗНОГ (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических сетях переменного тока промышленной частоты классов напряжения 110 и 220 кВ.

Трансформаторы представляют собой однофазные электромагнитные масштабные измерительные преобразователи.

Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.

Трансформаторы напряжения ЗНОГ - заземляемые, однофазные, электромагнитные, одноступенчатые, с газовой изоляцией.

Активная часть трансформаторов - шихтованный магнитопровод набранный из листов электротехнической стали с вторичными обмотками, размещена в алюминиевом заземленном корпусе, который находится в нижней части трансформатора. Обмотки расположены на магнитопроводе концентрически: внутри - дополнительная вторичная обмотка (далее - обмотка «Д»). Поверх нее намотана основная вторичная обмотка для измерений и защиты (далее -обмотка «И»), затем - основная вторичная обмотка, предназначенная для питания цепей учета электроэнергии (далее - обмотка «У»). Поверх вторичных обмоток расположена первичная высоковольтная обмотка. Для обеспечения оптимального электрического поля обмотки снабжены экранами. Трансформаторы могут изготавливаться с двумя или тремя вторичными обмотками.

На корпусе установлен изолятор, обеспечивающий внешнюю изоляцию трансформатора. На верхнем торце изолятора размещен высоковольтный зажим первичной обмотки. На корпусе расположены заземляемый вывод первичной обмотки, выводы вторичных обмоток, сигнализатор плотности для определения давления элегаза, устройство для заполнения элегазом, предохранительный клапан с разрывной мембраной, табличка технических данных.

Зажимы вторичной обмотки для измерений и учета имеют устройство, позволяющее их пломбирование от несанкционированного доступа.

Сигнализатор плотности имеет специальные контакты, с помощью которых подаются сигналы при снижении давления элегаза, являющегося основной изоляцией трансформатора.

Предохранительный клапан, защищающий трансформатор от повышения давления элегаза при пробое внутренней изоляции, имеет разрывную мембрану, разрушающуюся при давлении свыше 1,0 МПа.

Рабочее положение трансформаторов в пространстве - вертикальное.

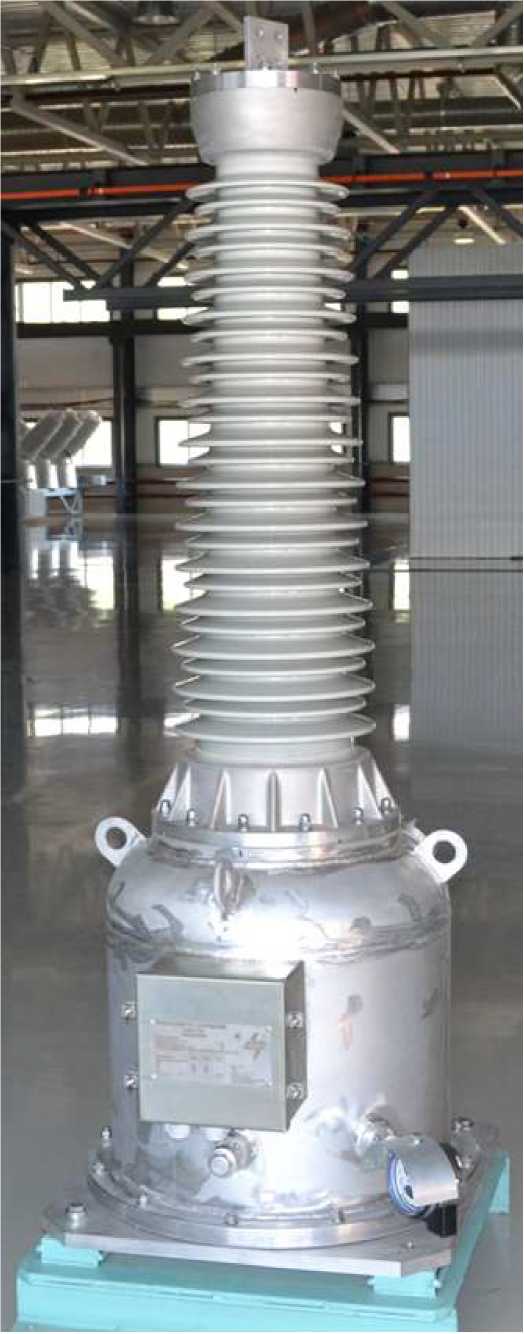

Рисунок 1 - Общий вид трансформаторов напряжения ЗНОГ

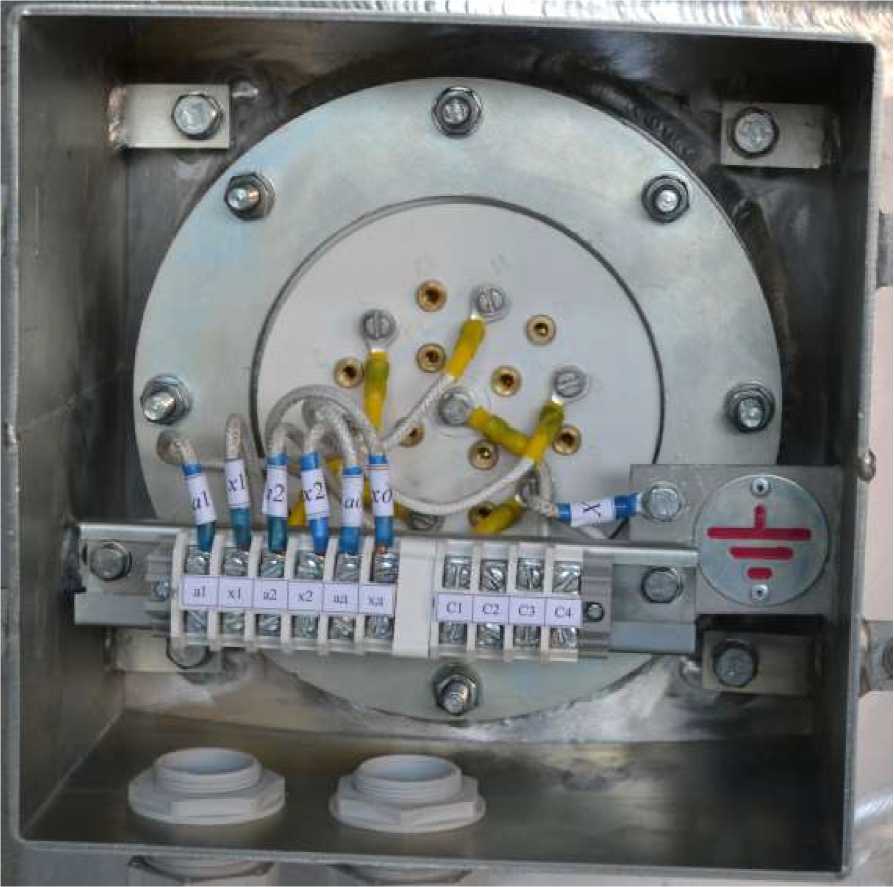

Рисунок 2 - Клеммная коробка

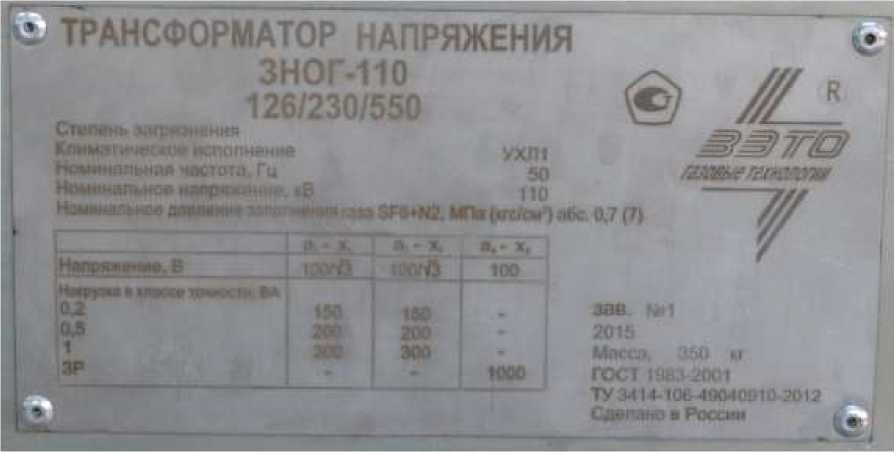

Рисунок 3 - Табличка технических данных

Таблица 1 - Метрологические и технические характеристики

наносится на табличку технических данных трансформатора способом лазерной гравировки и на титульные листы руководства по эксплуатации и паспорта типографским способом.

Таблица 2 - Комплектность средства измерений

Продолжение таблицы 2__________________________________

Примечания

• ¹⁾ - для ЗНОГ-110;

• ²⁾ - для ЗНОГ-220;

• ³⁾ - на партию из 3 трансформаторов, поставляемых в один адрес;

• ⁴⁾ - на партию трансформаторов, поставляемых в один адрес

осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

Основные средства поверки: трансформатор напряжения измерительный эталонный NVOS (регистрационный номер в Федеральном информационном фонде № 32397-12); прибор сравнения КНТ-05 (регистрационный номер в Федеральном информационном фонде № 37854-08); магазин нагрузок МР3025 (регистрационный номер в Федеральном информационном фонде № 22808-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия

ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0, 1/^3 до 75С)/\3 кВ

ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки

МИ 3050-2007 ГСИ. Трансформаторы напряжения измерительные. Методика поверки на месте эксплуатации при помощи преобразователя напряжения ПВЕ

ТУ 3414-106-49040910-2012 Трансформаторы напряжения серии ЗНОГ. Технические условия

Общество с ограниченной ответственностью «ЗЭТО-Газовые Технологии»

(ООО «ЗЭТО-Газовые Технологии»)

ИНН 6025033520

Адрес: 182113, г. Великие Луки Псковской области, проспект Октябрьский, д. 79

Телефон (факс): +7 (81153) 6-37-50 (+7 (81153) 6-38-45)

Web-сайт: http://www.zeto.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон (факс): +7 (495) 437-55-77 (+7 (495) 437-56-66)

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.

В части вносимых изменений

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»

Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35, 36

Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
