Газоанализаторы озона Ф-105

Газоанализаторы озона Ф-105 (далее - газоанализаторы) предназначены для измерений массовой концентрации и объемной доли озона в воздушных средах.

Принцип действия газоанализаторов — оптический. В основу работы газоанализаторов положен оптико-абсорбционный метод анализа газа, основанный на измерении поглощения УФ (ультрафиолетового) излучения на длине волны 253,65 нм анализируемым компонентом. Величина поглощенной энергии зависит от содержания озона в газовой смеси.

Газоанализаторы представляют собой автоматические, показывающие приборы, конструктивно выполненные в одном блоке.

Газоанализаторы имеют следующие виды выходных сигналов:

• •   цифровую индикацию - непосредственное отображение на цифровом дисплее информации о массовой концентрации и объемной доли озона. Номинальная цена единицы наименьшего разряда на индикаторе газоанализаторов 0,001 мг/м³ (0,001 млн^-1);

• •    последовательный интерфейс - RS-232 или RS-485 (определяется при заказе);

• •    токовый аналоговый сигнал от 4 до 20 мА (или от 0 до 5 мА), линейный, пропорциональный содержанию озона).

Управление программой газоанализаторов осуществляется с помощью четырех управляющих клавиш «Е», «П», « f », <ф>, находящихся на лицевой панели газоанализаторов.

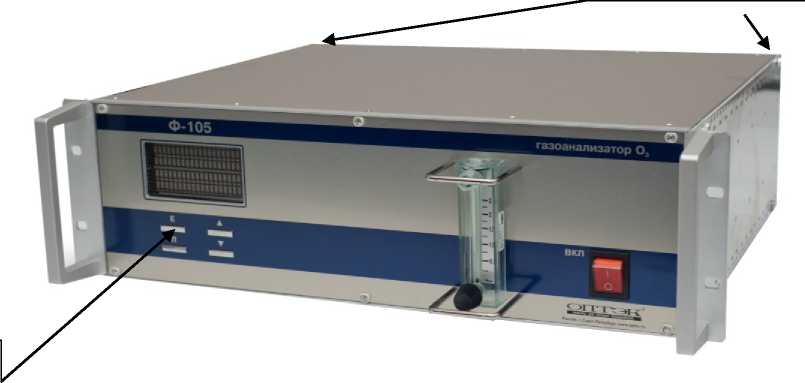

Общий вид газоанализаторов приведен на рис. 1.

Место пломбирования

нанесения знака поверки

Рисунок 1 - Общий вид газоанализаторов озона Ф-105

Газоанализаторы озона Ф-105 имеют встроенное программное обеспечение (ПО), которое осуществляет следующие функции:

• - расчет массовой концентрации и объемной доли озона,

• - отображение результатов измерений на дисплее газоанализаторов,

• - передача результатов измерений по интерфейсу связи с ПК,

• - контроль целостности программных кодов ПО, настроечных и калибровочных констант,

• - контроль общих неисправностей (связь, конфигурация),

• - контроль архивации измерений,

• - контроль внешней связи (RS-232 или RS-485).

Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - высокий по Р 50.2.077—2014.

Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализатора.

Таблица 1- Идентификационные данные программного обеспечения.

Метрологические и технические характеристики

Таблица 2 -Метрологические характеристики.

• ¹⁾ При нормальных условиях измерений:

• - температура окружающего воздуха, °C                       от +15 до +25;

• - относительная влажность окружающего воздуха, %, не более 80

• - диапазон атмосферного давления, кПа                       от 98 до 104,6

• ²⁾ Измеренное значение массовой концентрации (объемной доли)

Таблица 3 - Прочие метрологические характеристики.

Таблица 4 - Основные технические характеристики

Таблица 5 - Габаритные размеры, масса и потребляемая мощность

наносится на специальную табличку на задней панели газоанализаторов (фотохимическим или типографским методом) и на титульный лист руководства по эксплуатации типографским способом.

Таблица 6 - Комплектность газоанализатора

осуществляется по документу МП-242-1853-2015 «ГСИ. Газоанализаторы озона Ф-105. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 16 февраля 2015 г.

Основные средства поверки:

• - генератор озона ГС-024 (регистрационный номер в Федеральном информационном фонде 23505-08);

• - комбинированная установка на озон, входящая в состав ГЭТ 154-2016.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого газоанализатора с требуемой точностью.

Результат поверки удостоверяется знаком поверки, который наносится на газоанализатор в соответствии с рисунком 1 и (или) свидетельством о поверке, и (или) записью в паспорте газоанализатора и знаком поверки.

приведены в эксплутационном документе.

ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»

ГОСТ Р 50760-95 «Анализаторы газов для контроля атмосферного воздуха. Общие технические условия»

Приказ Росстандарта от 14.12.2018 г. № 2664 Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

Технические условия. Газоанализаторы озона Ф-105. ТУ 4215-016-23136558-2002
