№1783 от 05.08.2024
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 587142
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 1783 от 05.08.2024
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
№ 1783
05 августа 2024 г.
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденном типе средства
измерений в части конструктивных изменений, не влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности
и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
f >
Заместитель Руководителя
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Е.Р.Лазаренко
Сертификат: 525EEF525B83502D7A69D9FC03064C2A
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 06.03.2024 до 30.05.2025
\______________
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от « 05 » __ак__'К1____2024 г. № 1783
Сведения об утвержденном типе средства измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методик поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, выдавшее заключение |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
1. |
Система измерений количества и показателей качества нефти № 20 ЛПДС «Нурлино» |
20 |
88927-23 |
Акционерное общество «Транснефть -Урал» (АО «Транснефть - Урал»), г. Уфа |
МП-0026-ТНМ- 2022 «ГСИ. Система измерений количества и показателей качества нефти № 20 ЛПДС «Нурлино». Методика поверки» |
Акционерное общество «Транснефть -Автоматизация и Метрология» (АО «Транснефть - Автоматизация и Метрология»), г. Москва |
АО «Транснефть -Автоматизация и Метрология», г. Москва |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «05» августа 2024 г. № 1783
Лист № 1
Всего листов 8
нефти № 20
Регистрационный № 88927-23
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система измерений количества и показателей качества
ЛПДС «Нурлино»
Назначение средства измеренийСистема измерений количества и показателей качества нефти № 20 ЛПДС «Нурлино» (далее - СИКН) предназначена для автоматического измерений массы и показателей качества нефти.
Описание средства измеренийПринцип действия системы основан на использовании косвенного метода динамических измерений массы нефти с помощью преобразователей расхода жидкости турбинных, преобразователей температуры и давления, измерительно-вычислительного комплекса. Выходные электрические сигналы преобразователей расхода жидкости турбинных, преобразователей температуры, давления, плотности поступают на соответствующие входы измерительновычислительного комплекса, который преобразует их и вычисляет массу брутто нефти по реализованному в нем алгоритму. Массу нетто нефти вычисляет комплекс измерительновычислительный, как разность массы брутто нефти и массы балласта, используя результаты определения массовых долей воды, механических примесей и массовой концентрации хлористых солей в испытательной лаборатории.
СИКН, заводской № 20, представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта и состоящей из блока измерительных линий, блока измерений показателей качества нефти и системы сбора и обработки информации. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной и эксплуатационной документацией на СИКН и ее компоненты.
СИКН состоит из:
-
- блока измерительных линий (далее - БИЛ), состоящего из входного и выходного коллекторов, четырех рабочих измерительных линий (далее - ИЛ), двух резервных ИЛ и одной контрольной ИЛ (общей с системой измерений количества и показателей качества нефти № 19);
-
- блока измерений показателей качества нефти;
-
- система сбора и обработки информации (далее - СОИ).
В составе СИКН применены средства измерений утвержденных типов, которые указаны в таблице 1.
Таблица 1 - Состав СИКН
|
Наименование СИ |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - ФИФ ОЕИ) |
|
Преобразователи расхода жидкости турбинные НТМ (далее - ТПР) (модели НТМ16) |
56812-14 |
|
Преобразователи расхода жидкости ультразвуковые DFX-ММ, DFX-LV (модель DFX-ММ) |
57471-14 |
|
Датчики давления Метран-150 |
32854-13 |
|
Датчики температуры Rosemount 644, Rosemount 3144P (модели Rosemount 3144Р) |
63889-16 |
|
Термопреобразователи универсальные ТПУ 0304 |
50519-17 |
|
Преобразователи плотности и расхода CDM |
63515-16 |
|
Преобразователи плотности жидкости «ТН-Плотномер-25-6,3» |
77871-20 |
|
Расходомеры-счетчики ультразвуковые OPTISONIC 3400 |
57762-14 |
|
Влагомеры нефти поточные УДВН-1пм |
14557-15 |
|
Преобразователи плотности и вязкости FDM, FVM, HFVM (модели FVM) |
62129-15 |
|
Комплексы измерительно-вычислительные ТН-01 (далее - ИВК) |
67527-17 |
В состав СИКН входят показывающие средства измерений давления и температуры нефти утвержденных типов.
СИКН обеспечивает выполнение следующих функций:
-
- автоматическое измерение массы брутто нефти косвенным методом динамических измерений в диапазоне расхода, температуры, давления, плотности, вязкости, объемной доли воды в нефти;
-
- автоматическое измерение плотности, вязкости и объемной доли воды;
-
- измерение давления и температуры нефти автоматическое и с помощью показывающих средств измерений давления и температуры нефти соответственно;
-
- автоматизированное вычисление массы нетто нефти, как разности массы брутто нефти и массы балласта, используя результаты измерений массовых долей воды, механических примесей и хлористых солей в аккредитованной испытательной (аналитической) лаборатории;
-
- проведение контроля метрологических характеристик и поверки преобразователей расхода с применением трубопоршневой поверочной установки;
-
- автоматический и ручной отбор проб согласно ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;
-
- автоматический контроль параметров измеряемой среды, их индикацию и сигнализацию нарушений установленных границ;
- защиту информации от несанкционированного доступа установкой логина и паролей разного уровня доступа.
Пломбирование СИКН не предусмотрено.
Для исключения возможности несанкционированного вмешательства, которое может влиять на показания средств измерений, входящие в состав СИКН, обеспечена возможность пломбирования в соответствии с МИ 3002-2006, нанесения оттисков клейм или наклеек на эти средства измерений в соответствии с методиками поверки этих средств измерений
Заводской номер СИКН нанесен типографским способом на информационную табличку, представленной на рисунке 1, закрепленную на площадке СИКН, а также указан в эксплуатационной документации СИКН типографским способом. Формат нанесения заводского номера - числовой. Нанесение знака поверки на СИКН не предусмотрено.

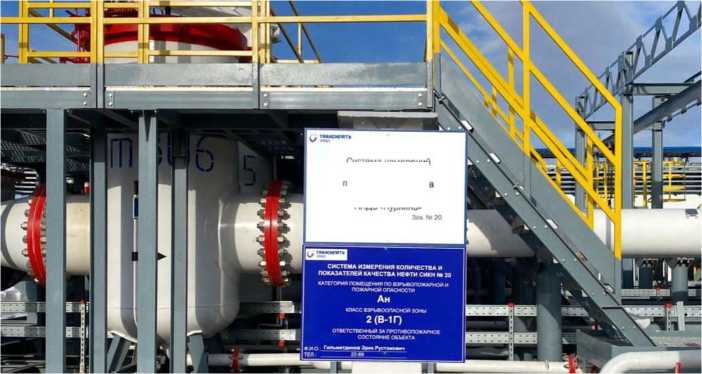

Рисунок 1 - Информационная табличка СИКН
Система измерений количества и показателей качества нефти № 20 ЛПДС «Нурлино»
Программное обеспечениеСИКН имеет программное обеспечение (далее - ПО), реализованное в ИВК и АРМ оператора.
ПО АРМ оператора не содержит метрологически значимой части.
Защита ПО от непреднамеренных и преднамеренных изменений, обеспечение его соответствия утвержденному типу осуществляется наличием ограничения доступа, установкой логинов и паролей разного уровня доступа, ведения доступного только для чтения журнала событий. Доступ к ПО для пользователя закрыт. Конструкция системы исключает возможность несанкционированного влияния на ПО системы и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
AnalogC onverter. app |
|
Номер версии (идентификационный номер) ПО |
1.2.2.1 |
|
Цифровой идентификатор ПО |
d1d130e5 |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SIKNCalc.app |
|
Номер версии (идентификационный номер) ПО |
1.2.2.1 |
|
Цифровой идентификатор ПО |
6ae1b72f |
|
Идентификационное наименование ПО |
Sarasota.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.18 |
|
Цифровой идентификатор ПО |
1994df0b |
|
Идентификационное наименование ПО |
PP 78xx.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.20 |
|
Цифровой идентификатор ПО |
6aa13875 |
|
Идентификационное наименование ПО |
MI1974.app |
|
Номер версии (идентификационный номер) ПО |
1.6.1.11 |
|
Цифровой идентификатор ПО |
4bc442dc |
|
Идентификационное наименование ПО |
MI3233.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.28 |
|
Цифровой идентификатор ПО |
58049d20 |
|
Идентификационное наименование ПО |
MI3265.app |
|
Номер версии (идентификационный номер) ПО |
1.6.1.3 |
|
Цифровой идентификатор ПО |
29c26fcf |
|
Идентификационное наименование ПО |
MI3266.app |
|
Номер версии (идентификационный номер) ПО |
1.6.1.6 |
|
Цифровой идентификатор ПО |
4c134dd0 |
|
Идентификационное наименование ПО |
MI3267.app |
|
Номер версии (идентификационный номер) ПО |
1.6.1.5 |
|
Цифровой идентификатор ПО |
5e6ec20d |
|
Идентификационное наименование ПО |
MI3287.app |
|
Номер версии (идентификационный номер) ПО |
1.6.1.4 |
|
Цифровой идентификатор ПО |
86fff286 |
|
Идентификационное наименование ПО |
MI3312.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.30 |
|
Цифровой идентификатор ПО |
f'3578252 |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MI3380.app |
|
Номер версии (идентификационный номер) ПО |
1.6.1.12 |
|
Цифровой идентификатор ПО |
e2edee82 |
|
Идентификационное наименование ПО |
KMH PP.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.17 |
|
Цифровой идентификатор ПО |
5b181d66 |
|
Идентификационное наименование ПО |
KMH PP AREOM.app |
|
Номер версии (идентификационный номер) ПО |
1.3.3.1 |
|
Цифровой идентификатор ПО |
62b3744e |
|
Идентификационное наименование ПО |
MI2816.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.5 |
|
Цифровой идентификатор ПО |
c5136609 |
|
Идентификационное наименование ПО |
MI3151.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.21 |
|
Цифровой идентификатор ПО |
c25888d2 |
|
Идентификационное наименование ПО |
MI3272.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.50 |
|
Цифровой идентификатор ПО |
4ecfdc10 |
|
Идентификационное наименование ПО |
MI3288.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.14 |
|
Цифровой идентификатор ПО |
c14a276b |
|
Идентификационное наименование ПО |
KMH MPR MPR.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.4 |
|
Цифровой идентификатор ПО |
82dd84f8 |
|
Идентификационное наименование ПО |
MI3155.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.30 |
|
Цифровой идентификатор ПО |
8da9f5c4 |
|
Идентификационное наименование ПО |
MI3189.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.21 |
|
Цифровой идентификатор ПО |
41986ac5 |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
KMH PV.app |
|
Номер версии (идентификационный номер) ПО |
1.1.2.1 |
|
Цифровой идентификатор ПО |
adde66ed |
|
Идентификационное наименование ПО |
KMH PW.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.2 |
|
Цифровой идентификатор ПО |
2a3adf03 |
|
Идентификационное наименование ПО |
MI2974.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.21 |
|
Цифровой идентификатор ПО |
c73ae7b9 |
|
Идентификационное наименование ПО |
MI3234.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.34 |
|
Цифровой идентификатор ПО |
df6e758c |
|
Идентификационное наименование ПО |
GOSTR8908.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.33 |
|
Цифровой идентификатор ПО |
37cc413a |
|
Примечания
| |
Метрологические и технические характеристики
Таблица 3 -
СИКН
|
Наименование характеристики |
Значение |
|
Диапазон измерений расхода нефти через СИКН*, м3/ч |
от 437,5 до 12600 |
|
Пределы допускаемой относительной погрешности измерений массы брутто нефти, % |
±0,25 |
|
Пределы допускаемой относительной погрешности измерений массы нетто нефти, % |
±0,35 |
|
*Указаны минимальное и максимальное значения диапазона измерений. Фактический диапазон измерений определяется при проведении поверки СИКН и не может выходить за пределы приведенного диапазона измерений. | |
Таблица 4 - Основные технические
СИКН
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
нефть по ГОСТ Р 51858-2002 «Нефть. Общие технические условия» |
|
Давление нефти, МПа |
от 0,24 до 2,5 |
|
Суммарные потери давления на СИКН при максимальном расходе и максимальной вязкости, МПа
характеристик, не более |
0,2 0,4 |
|
Физико-химические свойства измеряемой среды:
|
от 3 до 30 от 812 до 924 от 9 до 40 0,5 100 0,05 не допускается |
|
Режим работы СИКН |
непрерывный |
|
Параметры электрического питания:
|
220^22 / 380'38 50±1 |
|
Условия эксплуатации СИКН:
|
-48 до +41 от 10 до 90 от 84,0 до 106,7 |
|
Средняя наработка на отказ, не менее, ч |
20000 |
|
Средний срок службы, лет, не менее |
10 |
наносится справа в нижней части титульного листа эксплуатационной документации типографским способом.
Комплектность средства измеренийТаблица 5 - Комплектность СИКН
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Система измерений количества и показателей качества нефти № 20 ЛИДС «Нурлино» |
- |
1 |
|
Комплект эксплуатационной документации |
- |
1 |
|
Методика поверки |
- |
1 |
приведены в документе «Масса нефти. Методика измерений системой измерений количества и показателей качества АО «Транснефть - Урал»,
нефти № 20 ЛПДС «Нурлино» Черкасское НУ
свидетельство об аттестации № 305-RA.RU.312546-2022
от 09.08.2022.
Нормативные документы, устанавливающие требования к средству измеренийПостановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательАкционерное общество «Транснефть - Урал» (АО «Транснефть - Урал»)
ИНН 0278039018
Юридический адрес: 450008, Республика Башкортостан, г. Уфа, ул. Крупской, д. 10 Телефон: (347) 279-25-25
Факс (347) 272-96-44
ИзготовительАкционерное общество «Транснефть - Метрология» (АО «Транснефть - Метрология») ИНН 7723107453
Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2
Телефон: (495) 950-87-00
Факс: (495) 950-85-97
Испытательный центрАкционерное общество «Транснефть - Метрология» (АО «Транснефть - Метрология») Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2
Телефон: (495) 950-87-00
Факс: (495) 950-85-97
Web-сайт: https://m etrol ogy .transneft.ru/
E-mail: cmo@cmo.transneft.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.313994.
в части вносимых изменений
Акционерное общество «Транснефть - Автоматизация и Метрология» (АО «Транснефть - Автоматизация и Метрология»)
Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.313994.
