МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

13 сентября 2019

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 64103 «Системы измерений параметров автомобильных средств в движении «СФЕРА ВИМ» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «Сфера» от 3 сентября 2019 г. № 189 и № 190 приказываю:

• 1. Внести изменения в описание типа на системы измерений параметров автомобильных средств в движении «СФЕРА ВИМ», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 65644-16, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу МП.087-3007-2016 «Системы измерений параметров автомобильных средств в движении «СФЕРА ВИМ». Методика поверки» с изменением № 1, утвержденному ФГУП «СНИИМ» 3 сентября 2019 г.

• 3. Переоформить свидетельство об утверждении типа № 64103 «Системы измерений параметров автомобильных средств в движении «СФЕРА ВИМ», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 65644-16, в связи с внесением изменений в методику поверки.

• 4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерении и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота

Федеральное агентство по техническому регулированию и метрологии.

Сертификат: 00E1036EE32711E880E9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019

X

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии

от «13» сентября 2019 г. № 2131

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы измерений параметров автомобильных средств в движении «СФЕРА

Назначение средства измерений

Системы измерений параметров автомобильных средств в движении «СФЕРА ВИМ» (далее - системы «СФЕРА ВИМ») предназначены для измерений в автоматическом режиме общей массы транспортного средства (далее - ТС), нагрузки, приходящейся на ось ТС; нагрузки, приходящейся на ось в группе осей ТС; нагрузки, приходящейся на группу осей ТС; а также для измерения габаритных размеров ТС и межосевых расстояний ТС. Системы применяются для фото-видеофиксации нарушений правил дорожного движения, в части нарушения правил движения тяжеловесного и (или) крупногабаритного транспортного средства.

Описание средства измерений

Принцип действия систем «СФЕРА ВИМ» основан на преобразовании сигналов, возникающих при проезде ТС через измерительный участок систем «СФЕРА ВИМ».

Системы «СФЕРА ВИМ» представляют собой измерительные информационные системы, состоящие из основных и дополнительных модулей.

Основные модули:

-весоизмерительный модуль (пьезоэлектрические датчики, блок обработки сигналов пьезоэлектрических датчиков);

• - модуль обнаружения ТС, измерения длины и скорости ТС (индукционные контуры, блок обработки сигналов индукционных контуров);

• - приемник глобальной спутниковой системы ГЛОНАСС/GPS;

• - промышленный компьютер с программным обеспечением;

• - блок электропитания.

Дополнительные модули:

• - оптическое лазерное устройство для определения высоты и ширины ТС;

• - модуль позиционирования ТС на полосе движения;

• - сервер системы;

• - модуль фото-видеофиксации;

• - термометр для измерения температуры дорожного полотна;

• - датчик превышения высоты ТС;

• - модуль синхронизации времени;

• - роутер для сетевых подключений;

• - GSM модем;

• - Wi-Fi модуль;

• - модуль спутниковой связи;

• - модуль подогрева/охлаждения шкафа управления;

• - блок бесперебойного питания;

• - модуль сбора данных о работоспособности оборудования;

• - информационное табло.

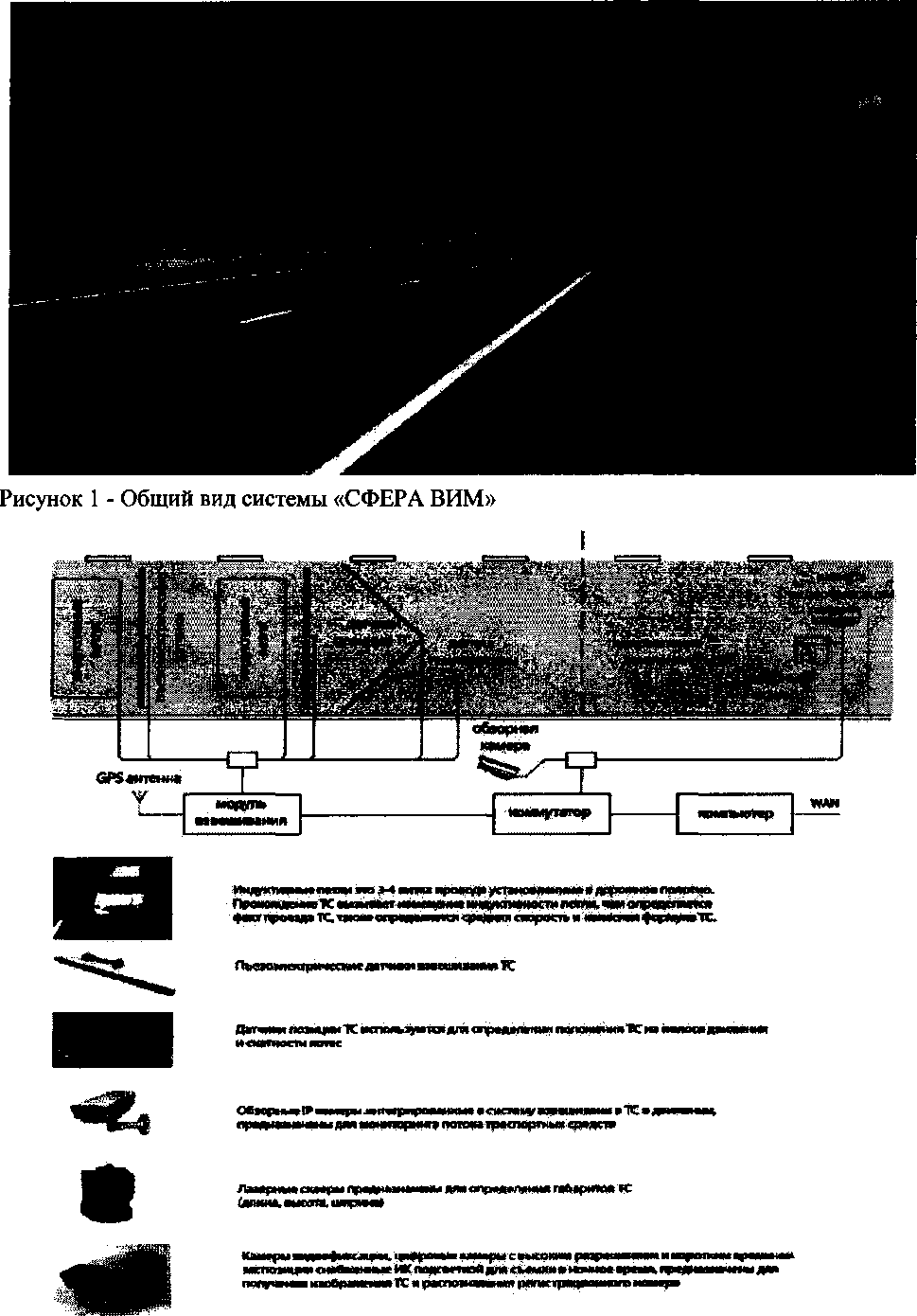

Рисунок 2 - Схематический вид системы "СФЕРА ВИМ'

Принцип действия основных модулей:

• - весоизмерительный модуль преобразует сигналы, возникающие при проезде ТС через пьезоэлектрические датчики, в аналоговые сигналы, параметры которых изменяются пропорционально нагрузке и времени прохождения ТС между датчиками. Пьезоэлектрические датчики монтируются в дорожное полотно перпендикулярно направлению движения ТС на определенном расстоянии друг от друга и позволяют определить массу, приходящуюся на каждую ось ТС, расстояние между осями ТС, количество осей ТС, скорость и ускорение ТС. На основе полученных результатов измерений производится расчет нагрузки на группу осей ТС и общей массы ТС.

В системах используются пьезоэлектрические датчики Lineas 9195 «Kistler Instrumente AG», Швейцария (per. №64339-16). Аналоговые сигналы с пьезоэлектрических датчиков и индукционных контуров поступают в блок обработки и управления. Этот блок служит для сбора, анализа и преобразования аналоговых сигналов в цифровые сигналы об общей массе ТС, о массе, приходящейся на каждую ось ТС, на ось в группе осей, расстояниях между осями, длине ТС, дате и времени проезда, скорости, ускорении, количестве осей. Преобразованные цифровые сигналы передаются на промышленный компьютер.

Принцип действия дополнительных модулей:

• - модуль фото-видеофиксации состоит из двух видеокамер: видеокамера фотовидеофиксации и распознавания государственного регистрационного знака (ГРЗ) (устанавливается над автомобильной дорогой, видеокамера оснащена инфракрасным прожектором) и обзорная видеокамера для фотофиксации общего вида ТС в момент проезда через весоизмерительные датчики (устанавливается сбоку от автомобильной дороги или над дорогой). Изображения с видеокамер содержат общий вид ТС, его ГРЗ и местоположение ТС относительно зоны контроля, передаются на промышленный компьютер для дальнейшей обработки, анализа и передачи на сервер. Изображения используются в составе доказательной базы, в случае выявления административного правонарушения.

С помощью приемника глобальной спутниковой системы ГЛОНАСС/GPS (аппаратура навигационно-временная потребителей глобальных навигационных спутниковых систем (per. №52614-13) производится автоматическое определение координат Системы и синхронизация внутренней шкалы времени комплексов от сигналов координированного времени национальной шкалы времени Российской Федерации UTC (SU). А так же присвоение каждой фотографии транспортного средства точной метки времени и координат.

Функции видеокамеры фото-видеофиксации и распознавания ГРЗ могут выполнять «Комплекс контроля дорожного движения автоматизированный «Стрелка-Плюс» (per. №60058-15), или «Комплексы фото-видеофиксации «Стрелка-М» (per. №70752-18). Видеокамера фотовидеофиксации и распознавания устанавливается над автомобильной дорогой, предназначена для измерения скорости движения ТС, распознавания и фиксации ГРЗ, приема данных полученных о точном времени и географических координатах и позволяет синхронизировать внутреннюю шкалу времени комплекса со шкалой времени UTC (SU), выделения и фиксации положения ТС относительно разметки на автомобильных дорогах и фото - видеофиксации нарушений правил дорожного движения ТС. Видеокамеры оснащены встроенными инфракрасными прожекторами.

• - оптическое лазерное устройство преобразует сигналы, возникающие при непрерывном сканировании дорожного полотна и движущегося ТС, в аналоговые сигналы, параметры которых изменяются пропорционально высоте и ширине ТС. Оптические лазерные устройства жестко закреплены на П или Г-образной опоре и монтируются над серединами полос. Оптические лазерные устройства позволяют измерять высоту и ширину движущегося ТС;

модуль позиционирования ТС на полосе движения преобразует сигналы, возникающие при проезде ТС через пьезополимерные кабели, расположенные под углом к направлению проезда ТС, в аналоговые сигналы, параметры которых изменяются при перестроении ТС или отклонении от полосы движения. Данный модуль позволяет определить положение ТС на полосе движения, получить информацию о количестве колес на оси ТС.

Аналоговые сигналы с пьезоэлектрических датчиков и индукционных контуров поступают в блоки обработки сигналов, конструктивно объединенные в одном устройстве - блоке обработки и управления. Блок обработки и управления служит для сбора, анализа и преобразования аналоговых сигналов в цифровые сигналы об общей массе ТС, о массе, приходящейся на каждую ось ТС, на ось в группе осей, расстояниях между осями, длине ТС, дате и времени проезда, скорости, ускорении, количестве осей. Преобразованные цифровые сигналы передаются на промышленный компьютер.

Промышленный компьютер с установленным программным обеспечением обрабатывает, анализирует цифровые сигналы, полученные от блока обработки и управления, передает на сервер системы «СФЕРА ВИМ» информацию об измеренных и рассчитанных параметрах ТС.

Элементы управления и обеспечения работы систем «СФЕРА ВИМ» устанавливаются в шкафу управления. Шкаф управления располагается рядом с местом установки пьезоэлектрических датчиков и индукционных контуров. Защита шкафа управления от несанкционированного доступа к блоку обработки и управления и промышленному компьютеру обеспечивается пломбой.

Сервер системы «СФЕРА ВИМ» состоит из компьютера и базы данных. Информация о параметрах ТС, полученных элементами системы «СФЕРА ВИМ», хранится на сервере системы «СФЕРА ВИМ». Доступ к базе данных осуществляется авторизированными пользователями. Все данные защищены от модификации и удаления цифровой подписью.

Термометр для измерения температуры дорожного полотна используется для температурной линеаризации и компенсации пьезоэлектрических датчиков в зависимости от актуальной температуры дороги.

Рабочий диапазон температур систем «СФЕРА ВИМ» обеспечивается внутренним подогревом видеокамер, оптических лазерных устройств и шкафа управления.

Системы осуществляют процедуры самодиагностики для выявления возможных ошибок и подтверждения корректности измерений.

Программное обеспечение

Программное обеспечение систем «СФЕРА ВИМ» (далее - ПО) предназначено для сбора, обработки, оценки, хранения и дальнейшей передачи информации, поступающей с модулей систем «СФЕРА ВИМ». ПО устанавливается на промышленный компьютер с операционной системой Microsoft Windows XP/Vista/Seven. При включении компьютера запускается ПО, версия ПО отображается автоматически. Установка и техническое обслуживание ПО осуществляется фирмой-изготовителем. Вход в ПО осуществляется авторизированными пользователями и защищен паролем. Результаты измерений защищены от преднамеренных и непреднамеренных изменений с помощью контрольной суммы. Контрольная сумма создается индивидуально для каждого результата измерений.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».

Идентификационные данные программного обеспечения систем «СФЕРА ВИМ» представлены в таблице 1.

Таблица 1

Метрологические и технические характеристики приведены в таблице 2.

Таблица 2

наносится типографским способом на титульный лист Руководства по эксплуатации

Комплектность средства измерений указана в таблице 3.

Таблица 3

осуществляется по документу МП.087-3007-2016 «Система      измерений      параметров

автомобильных средств в движении «СФЕРА ВИМ». Методика поверки с Изменением № 1» утвержденная ФГУП «СНИИМ» 03 сентября 2019 г.

Основные средства поверки:

• - контрольные автомобильные весы по ГОСТ OIML R 76-1-2011. Погрешность контрольных весов не должна быть более 1/3 значения пределов допускаемых погрешностей поверяемой системы;

• - рулетка класса точности 3 по ГОСТ 7502-98 или дальномер лазерный с погрешностью, не превышающей 1/3 пределов допускаемой погрешности при измерении межосевого расстояния и габаритных размеров ТС.

• - навигационная аппаратура потребителя (НАЛ) с пределом допускаемой погрешности ОД м/с.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к системам измерений параметров автомобильных средств в движении «СФЕРА ВИМ»

ТУ 4274-002-13245269-2019 Системы измерений параметров автомобильных средств в движении «СФЕРА ВИМ». Технические условия

Общество с ограниченной ответственностью «СФЕРА» (ООО «СФЕРА»)

ИНН 5038092715

Адрес: р.п. Правдинский, Пушкинский район, Московская область 141260, ул. Герцена, д.

30, корп.1, ком. 13

Федеральное государственное унитарное предприятие «Сибирский государственный ордена Трудового Красного Знамени научно-исследовательский институт метрологии (ФГУП «СНИИМ»)

Адрес: 630004, Новосибирск, пр. Димитрова, 4

Тел. +7(383) 210-08-14, факс (383) 210-13-60

E-mail: director@sniim.ru

Аттестат аккредитации ФГУП «СНИИМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310556 от 14.01.2015 г.
