Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «27» сентября 2018 г. №2076

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термопреобразователи сопротивления ТСП-04

Назначение средства измерений

Термопреобразователи сопротивления ТСП-04 (далее - ТС или термопреобразователи) предназначены для непрерывного измерения температуры химически неагрессивных сред: воды, пара, масла, воздуха, металлических и бетонных конструкций в атомной энергетике на АЭС с реакторами типа ВВЭР, РБМК, БН и на АСТ, включая оборудование, размещаемое в герметичной зоне АЭС с ВВЭР, а также для измерений температуры газообразных и жидких сред в различных отраслях промышленности.

Описание средства измерений

Принцип действия термопреобразователей основан на зависимости электрического сопротивления чувствительного элемента (ЧЭ) от температуры измеряемой среды.

Конструктивно термопреобразователи состоят из измерительной вставки кабельного типа с одним платиновым ЧЭ и защитной арматуры. ТС выполнены без защитной головки с герметизацией выводов и удлинительными проводами.

Защитная арматура ТС выполнена из стали 08Х18Н10Т или 12Х18Н10Т по ГОСТ 5632-72.

ТС имеют исполнения, отличающиеся длиной монтажной части, диаметром арматуры и номинальной статической характеристикой преобразования (далее - НСХ).

Схема соединения внутренних проводников ТС с ЧЭ по ГОСТ 6651-2009: 4-х проводная.

ТС являются пожаробезопасными, они не самовоспламеняются и не воспламеняют окружающие их предметы при подаче на них полуторного напряжения питания.

ТС являются невосстанавливаемыми, неремонтируемыми, однофункциональными изделиями.

Фото общего вида термопреобразователей представлено на рисунке 1.

Приказ Росстандарта №2076 от 27.09.2018, https://oei-analitika.ru

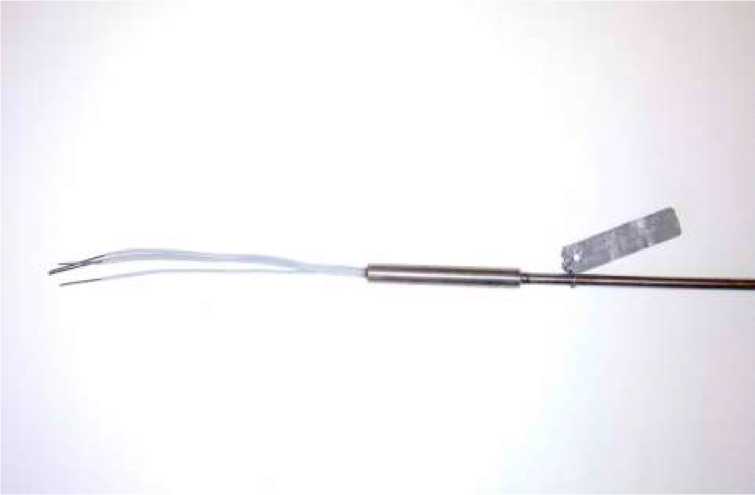

Рисунок 1 - Общий вид термопреобразователей сопротивления ТСП-04

Пломбирование ТС не предусмотрено.

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Основные метрологические и технические характеристики ТС приведены в таблице 1.

Таблица 1 - Метрологические и технические характеристики термопреобразователей сопротивления ТСП-04

Наименование характеристики

Значение

Диапазон измерений температуры, °С

от -50 до +400

Условное обозначение НСХ по ГОСТ 6651-2009

50П, 100П, Pt100

Температурный коэффициент а, °С-1

  • - для НСХ типов 50П, 100П

  • - для НСХ типа Pt 100

0,00391

0,00385

Класс допуска ТС по ГОСТ 6651-2009

А, В, С

Допуск ТС, °С,

где |t| - абсолютное значение температуры, °С, без учета знака

для класса А: ±(0,15+0,002-|t|) для класса В: ±(0,3+0,005-|t|) для класса С: ±(0,6+0,01-|t|)

Максимальное значение измерительного тока, протекающего по ЧЭ, мА

  • - для ТС с Ro=50 Ом

  • - для ТС с R, 100 Ом

10

7

Время термической реакции ТС в потоке воды, имеющем скорость не менее 0,3 м/с, при котором изменение показаний составляет 63,2 % полного изменения, с, не более

5; 15

Электрическое сопротивление изоляции при температуре от +15 до +35 °С, МОм, не менее

100

Длина монтажной части ТС, мм

от 800 до 20000

Диаметр монтажной части ТС, мм

5,4 или 7,8

Масса, кг

от 0,085 до 2,02

Климатическое исполнение ТС по ГОСТ 15150-69

УХЛ3, УХЛ4, М4, ТВ3, ТМ3

Тип атмосферы по ГОСТ 15150-69

IV

Группа исполнения по ГОСТ Р 52931-2008

Д2

Виброустойчивость и вибропрочность по

ГОСТ Р 52931-2008

V4

Группа механического исполнения по ГОСТ 30631-99

М5

Группа исполнения по устойчивости к помехам ТС по

ГОСТ 32137-2013

IV

Категория сейсмостойкости по НП-031-01

I

Рабочие условия эксплуатации:

  • - температура окружающего воздуха, °С

  • - относительная влажность, %

от -50 до +150 до 100

Средний срок службы ТС, лет, не менее

15

Назначенный срок службы ТС, лет

10

Средняя наработка до отказа ТС, ч, не менее

250000

Знак утверждения типа

наносится на титульный лист (в правом или левом верхнем углу) паспорта и руководства по эксплуатации типографским способом, а также на шильдик или наклейку, прикрепленные к ТС.

Комплектность средства измерений

Комплектность ТС приведена в таблице 2.

Таблица 2 - Комплектность

Наименование

Обозначение

Количество

Термопреобразователь

исполнение в соответствии с заказом

1 шт.

Паспорт

427.06ПС

1 экз.

(допускается групповой паспорт на партию ТС до 25 шт.)

Руководство по эксплуатации

427.06РЭ

1 экз. (на партию ТС до 25 шт.)

Поверка

осуществляется по документу ГОСТ 8.461-2009 ГСИ. «Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».

Основные средства поверки:

Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);

Измеритель температуры многоканальный прецизионный МИТ 8.10(М)/8.15(М) (Регистрационный № 19736-11);

Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт и (или) на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления ТСП-04

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки

ТУ 95 2537-94 Термопреобразователи сопротивления ТСП-03, ТСП-04, ТСП-05, ТСП-06. Технические условия

Изготовитель

Федеральное государственное унитарное предприятие «Научно-исследовательский институт Научно-производственное объединение «ЛУЧ» (ФГУП «НИИ НПО «ЛУЧ»)

ИНН 5036005308

Адрес: 142103, Московская область, г. Подольск, ул. Железнодорожная, 24

Телефон: +7 (495) 502-79-51, факс: +7 (495) 543-33-63

E-mail: npo@sialuch.ru

Web-сайт: http//www.sialuch.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский исследовательский институт метрологической службы»

Адрес: 119361, г.Москва, ул.Озерная, д.46

Телефон/факс: +7 (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
