ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «29» июля 2021 г. № 1526

Сведения об утвержденном типе средств измерений, подлежащие изменению

в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» июля 2021 г. № 1526

Лист № 1 Регистрационный № 71235-18 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Устройства синхронизации времени ИСС

Устройства синхронизации времени ИСС (далее по тексту - ИСС) предназначены для формирования шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем ГЛОНАСС/GPS с национальной шкалой координированного времени РФ UTC (SU) и шкалой всемирного координированного времени UTC, а также выдачи частотновременных сигналов в различных форматах, в том числе в форматах сетевых протоколов.

Описание средства измерений

Принцип работы ИСС основан на формировании собственной шкалы времени (ШВ), которая формируется посредством внутреннего опорного генератора частоты и синхронизируется по сигналам глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС/GPS.

Конструктивно ИСС представляет собой модифицируемое, проектно-компонуемое изделие, выполненное в виде блоков-модулей, имеющих два варианта исполнения ИСС-1 и ИСС-2, отличающихся формой и габаритными размерами.

ИСС реализуют следующие функции:

• - прием и обработка сигналов от спутников ГНСС ГЛОНАСС/GPS, формирование сигналов точного времени на основе полученных данных;

• - формирование сигналов аварийно-предупредительной сигнализации.

В ИСС реализовано программное конфигурирование режима работы, индикация текущего режима и защита от несанкционированного доступа органов управления и конфигурирования.

ИСС имеет режимы работы:

• - «Инициализация» - стартовый режим работы ИСС при включении, или при перезагрузке, в котором проводятся анализ внутренних узлов и необходимые настройки, а также начинается поиск спутников модулем ГНСС и решение навигационных задач;

• - «Синхронизация» - режим, в котором ИСС получает достаточно данных от спутников ГНСС для решения навигационных задач и, в случае их успешного решения, синхронизирует формируемую ШВ со ШВ UTC (SU) и, в зависимости от настроек, начинает формировать сигналы синхронизации. Время перехода ИСС в режим «Синхронизация» зависит от условий старта и составляет:

• • не более 20 секунд при потере сигнала без потери питания, «горячий старт»;

• • не более 60 секунд без изменения местоположения, «теплый старт»;

• • не более 120 секунд для случая, когда местоположение не определено и не зафиксировано, «холодный старт»;

• - «Устойчивая синхронизация» - режим, в который переходит ИСС из режима «Синхронизация», в случае непрерывной связи со спутниками ГНСС в течение 30 минут, и в котором обеспечиваются все заявленные метрологические характеристики;

• - «Удержание» - режим, в который переходит ИСС из режимов «Устойчивая синхронизация» и «Синхронизация», в случае потери связи со спутниками ГНСС;

• - «Виртуальная синхронизация» - режим, в котором все выходные сигналы формируются на основе внутренней ШВ, независимо от наличия антенны или данных от спутников ГНСС;

• - «Неисправность» - режим системной ошибки, при которой дальнейшая работа невозможна;

• - «Обновление ПО» - режим обновления системного программного обеспечения (ПО).

ИСС рассчитан на непрерывный режим работы.

ИСС обеспечивает выдачу сигналов точного времени в форматах:

• - стандартов IRIG-B00x (000 - 007), IEEE 1344-1995, IEEE 1344 (C37.118-2005);

• - импульсов 1PPS (1 Гц).

ИСС обеспечивает выдачу сигналов точного времени по цифровым протоколам:

• - стандартов SNTP и NTP;

• - стандарта PTP (IEEE 1588v2).

Для выдачи сигналов точного времени ИСС снабжено модулями, которыми комплектуется в соответствии с требованиями Заказчика. Указанные модули имеют идентичные технологические и конструктивные решения, изготовлены на одной элементной базе и различаются набором интерфейсных выходов (разъемов) (BNC, RS-485, дискретные выходы типа «открытый коллектор», волоконно-оптические, RS-232, порты Ethernet).

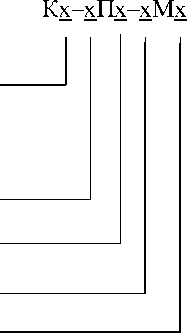

Правила маркировки модулей.

Код конструктивного исполнения:

• 1 - DIN-рейка 2 - 19-дюймовая стойка

Количество вводов питания: 1, 2

Напряжение вводов питания, В: 24, 220

Порядковый номер интерфейсного модуля*: от 1 до 8

Тип интерфейсного модуля**:

• 1 - процессорный модуль, два порта Ethernet 100Base-T

• 2 - процессорный модуль с поддержкой PTP, два порта Ethernet 100Base-T

• 3 - четыре выхода: разъем BNC, TTL уровни, 50 Ом

• 4 - три выхода: разъем клеммный 3,81 мм, RS-485

• 5 - два выхода: разъем клеммный 5,08 мм. Дискретный выход типа ОК, max 250 VDC, 1 A. Два выхода: оптоволокно, разъем ST, тип многомод

• 6 - четыре выхода: разъем клеммный 5,08 мм. Дискретный выход типа ОК, max 250 VDC, 1A

• 7 - четыре выхода: оптоволокно, разъем ST, тип многомод

• 8 - четыре выхода: оптоволокно, разъем ST, тип одномод

• 9 - два порта Ethernet 10/100Base-T, разъем RJ-45

• 10 - два порта Ethernet 100Base-SX/FX, разъем SFP

• 11 - два порта Ethernet 10/100Base-T, разъем RJ-45, с поддержкой PTP

• 12 - два порта Ethernet 100Base-SX/FX, разъем SFP, с поддержкой PTP



* До одного модуля в конструктиве № 1, до восьми модулей в конструктиве № 2. ** Для заказа доступен только один двухпортовый модуль Ethernet на устройство.

При заказе ИСС применяется дополнительная кодировка:

ИСС-Х.У,

где:

Х - код конструктивного исполнения (1 или 2);

У - код, определяемый набором интерфейсных модулей.

Пример ИСС с дополнительной кодировкой представлен в таблице 1.

Таблица 1 - Пример дополнительной кодировки

Общий вид ИСС с указанием места нанесения знака поверки и места для пломбирования от несанкционированного доступа представлен на рисунках 1 и 2.

ПО ИСС выполняет следующие функции:

• - принимает данные от спутников ГНСС, обрабатывает эти данные, преобразовывает в требуемые форматы и формирует сигналы точного времени на выходах ИСС;

• - в непрерывном режиме контролирует исправность ИСС и в случае выявления неисправности формирует сигналы сигнализации и индикации.

• - поддерживает информационный обмен с конфигурационным ПО IsConfig по интерфейсу RS-232;

• - при изменении конфигурации ИСС или обновлении встроенного ПО ИСС программой IsConfig, для защиты от несанкционированного доступа, обеспечивает аутентификацию пользователя, предъявляемого программным обеспечением IsConfig.

Уровень защиты программного обеспечения и измерительной информации ИСС «высокий», в соответствии с Р 50.2.077-2014.

Место пломбировки

Место нанесения

знака поверки

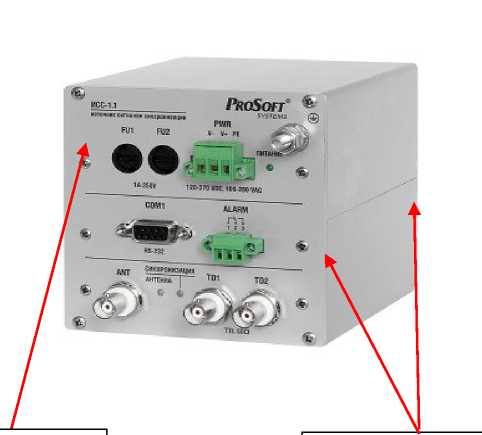

Рисунок 1 - Общий вид ИСС-1

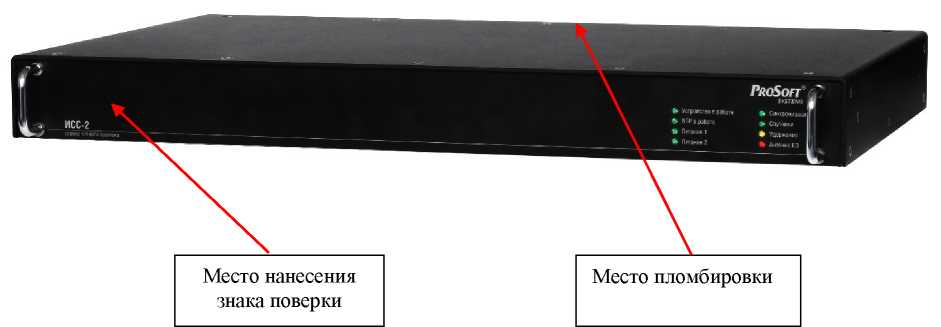

Рисунок 2 - Общий вид ИСС-2

Идентификационные данные ПО приведены в таблице 2

Таблица 2

Метрологические и основные технические характеристики ИСС приведены в таблицах 3 и 4.

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

терфейсов

наносится на титульный лист руководства по эксплуатации типографским способом и на самоклеющуюся этикетку на боковой панели ИСС, обеспечивающим четкое изображение знака, его стойкость к внешним воздействующим факторам, а также сохранность его изображения в течение всего установленного срока службы ИСС.

Комплект поставки приведен в таблице 5.

Таблица 5 - Комплектность

приведены в разделе 3 «Использование по назначению» Руководства по эксплуатации ПБКМ.403519.001 РЭ.

Приказ Росстандарта № 1621 от 31.07.2018 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»

Устройства синхронизации времени ИСС. Технические условия ПБКМ.403519.001 ТУ
