ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Курвиметры дорожные КП-230 РДТ и КП-230м РДТ (далее по тексту - курвиметры) предназначены для измерений длины пути, пройденного колесом курвиметра на поверхностях с твердым покрытием.

Курвиметры состоят из колеса, закрепленного на штанге, и электронного (или механического) счетчика длины пройденного пути. В нижней части штанги установлена откидная подставка. Штанга курвиметра складная, с шарнирным соединением. В верхней части штанги расположена ручка с кнопкой торможения колеса. Внешний вид курвиметров представлен на рисунках 1 и 2.

Курвиметры выпускаются двух моделей:

- модель КП-230 РДТ - с электронным блоком индикации;

- модель КП-230м РДТ - с механическим счётчиком.

Принцип работы курвиметров состоит в следующем: вращающееся колесо, проходящее по измеряемой поверхности, через ременную передачу подает крутящий момент на счетчик, который и показывает длину пути, пройденного колесом курвиметра.

В модели КП-230м РДТ длина пути выводится непосредственно на механический счетчик. В модели КП-230 РДТ вращение колеса контролируется расположенным в блоке индикации оптоэлектронным преобразователем. Информация с него преобразуется в длину пройденного пути и отображается в цифровом виде на жидкокристаллическом индикаторе. Источником питания курвиметров модели КП-230 РДТ служат малогабаритные элементы питания или аккумуляторы.

В целях предотвращения несанкционированного доступа к элементам измерительной части курвиметров предусмотрены места для пломбирования, которые указаны на рисунках 3 и 4 стрелками. Пломбами закрываются места крепления электронного блока индикации и механического счетчика.

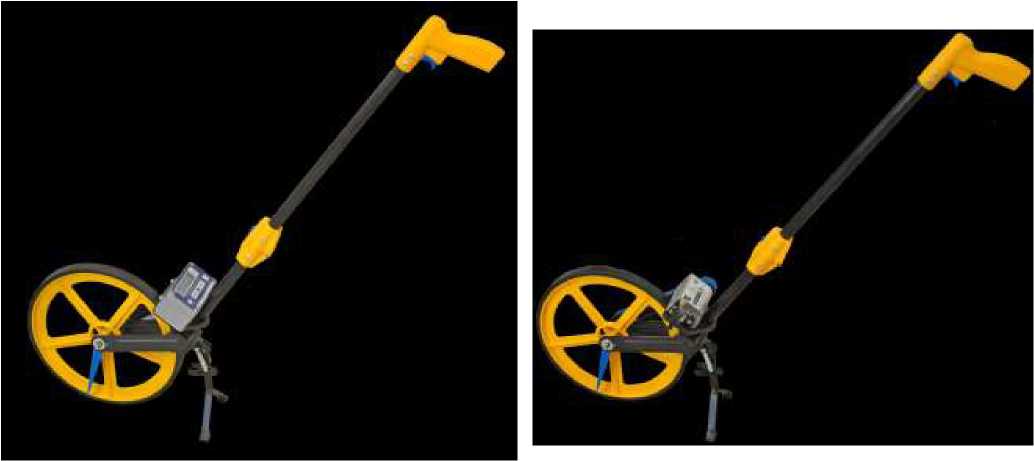

Рисунок 1 - Внешний вид Рисунок 2 - Внешний вид курвиметра дорожного КП-230 РДТ          курвиметра дорожного КП-230м РДТ

Рисунок 3 - Место установки пломб на Рисунок 4 - Место установки пломбы на электронный блок индикации курвиметра механический счетчик курвиметра модели КП-230 РДТ модели КП-230 РДТ

Программное обеспечение отсутствует.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится типографским способом на титульный лист руководства по эксплуатации и фотохимическим способом на маркировочную табличку (наклейку), устанавливаемую на электронный блок индикации или механический счетчик.

Таблица 3 - Комплектность средства измерений

осуществляется по документу СНПЦ 134.00.00.000 МП «Курвиметры дорожные КП-230 РДТ и КП-230м РДТ. Методика поверки», утвержденному ГЦИ СИ ФБУ «Саратовский ЦСМ им. Б.А. Дубовикова» 30.07.2012 г.

Основные средства поверки:

- рулетка измерительная металлическая PR100/5, класс точности 2 по ГОСТ 7502-98 (рег. № 22003-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационных документах.

ТУ 4389-086-00858763-12. Курвиметры дорожные КП-230 РДТ и КП-230м РДТ. Технические условия

Открытое акционерное общество «Саратовский научно-производственный центр «РОСДОРТЕХ» (ОАО «СНПЦ «РОСДОРТЕХ»)

ИНН 6453083574

Адрес: 410044, г. Саратов, пр. Строителей, 10а

Телефон: +7 (8452) 62-07-50; факс: +7 (8452) 62-66-86

Web-сайт: rosdorteh.ru

E-mail: info@rosdorteh.ru

ГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний им. Б.А. Дубовикова в Саратовской области»

Адрес: 410065, г. Саратов, ул. Тверская, д. 51А

Телефон: +7 (8452) 63-26-09; факс: +7 (8452) 63-24-26

Web-сайт: gosmera.ru

E-mail: scsm@gosmera.ru

Аттестат аккредитации ГЦИ СИ ФБУ «Саратовский ЦСМ им. Б.А. Дубовикова» по проведению испытаний средств измерений в целях утверждения типа № 30062-10 от 26.03.2010 г.
