№2844 от 03.12.2024
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 625252
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
Приказы по основной деятельности по агентству Вн. Приказ № 2844 от 03.12.2024
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
03 декабря 2024 г.
2844
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
1. Внести изменения в сведения об утвержденных типах средств влияющих настоящему
измерений в части конструктивных изменений, не на их метрологические характеристики, согласно приложению к приказу.
2. Утвердить измененные описания типов средств прилагаемые к настоящему приказу.
измерений,
-
3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные содержащихся в нем документов и сведений, Министерства промышленности и торговли от 28 августа 2020 г. № 2906.
сведения, предоставления утвержденным приказом Российской Федерации
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель руководителя
< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Е.Р. Лазаренко
Сертификат: 525EEF525B83502D7A69D9FC03064C2A
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 06.03.2024 до 30.05.2025
\______________
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «___» __2024 г. № ___44
Сведения
об утвержденных типах средств измерений, подлежащие изменению
в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методик поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, выдавшее заключение |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
1. |
Электроды стеклянные |
ЭС-1 |
41622-09 |
Р 50.2.035-2004 |
Общество с ограниченной ответственностью «Измерительная техника» (ООО «Измерительная техника»), г. Москва |
ФГБУ «ВНИИМС», г. Москва | ||||
|
2. |
Дозаторы пипеточные одноканальные и многоканальные |
ЭКРОСХИМ |
86493-22 |
Общество с ограниченное ответственностью «ЭКРОСХИМ» (ООО «ЭКРОСХИМ»), г. Санкт-Петербург |
МП 2301-01562021 |
Общество с ограниченное ответственностью «ЭКРОСХИМ» (ООО «ЭКРОСХИМ»), г. Санкт-Петербург |
ФГУП «ВНИИМ им. Д.И.Менделеева», г. Санкт-Петербург |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» декабря 2024 г. № 2844
Лист № 1
Всего листов 6
Регистрационный № 41622-09
ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ
Электроды стеклянные ЭС-1
Назначение средства измеренийЭлектроды стеклянные ЭС-1 (далее - электроды) предназначены для измерений активности ионов водорода (рН) водных растворов и взвесей в широком диапазоне температур.
Описание средства измеренийКаждый электрод выполнен в виде стеклянной трубки, с одной стороны которой припаяна мембрана или вклеен капилляр из специального электродного стекла, селективного к ионам водорода. Внутренняя полость электрода заполнена буферным раствором, в который погружен хлорсеребряный электрод.
На верхнем торце электрода установлена пластмассовая втулка, из которой выходит экранированный кабель, оснащенный разъемом, соединяющим электрод с иономером или рН-метром.
При контакте рабочей мембраны с анализируемым раствором между ними происходит обмен ионами водорода, что приводит к соответствующему изменению потенциала стеклянного электрода.
Измерение активности ионов водорода (рН) проводится методом прямой потенциометрии, т.е. измерением потенциала электрода относительно электрода сравнения (вспомогательного) с помощью рН-метра или иономера.
Электроды выпускаются в четырех модификациях ЭС-101YZ, 3C-103YZ, ЭС-106YZ и ЭС-108YZ, которые в зависимости от назначения имеют различные конструктивные исполнения (YZ - конструктивное исполнение, где Y - 0 или 1; Z - от 1 до 9). Модификации ЭС-101YZ и YC-I08YZ выпускаются в 1-ом, YC-I03YZ - в 7-ми, YC-I06YZ -в 11-ти конструктивных исполнениях.
Электрод является невосстанавливаемым однофункциональным изделием.
Общий вид электродов приведен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование электродов не предусмотрено.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на наклейку (рисунок 2).

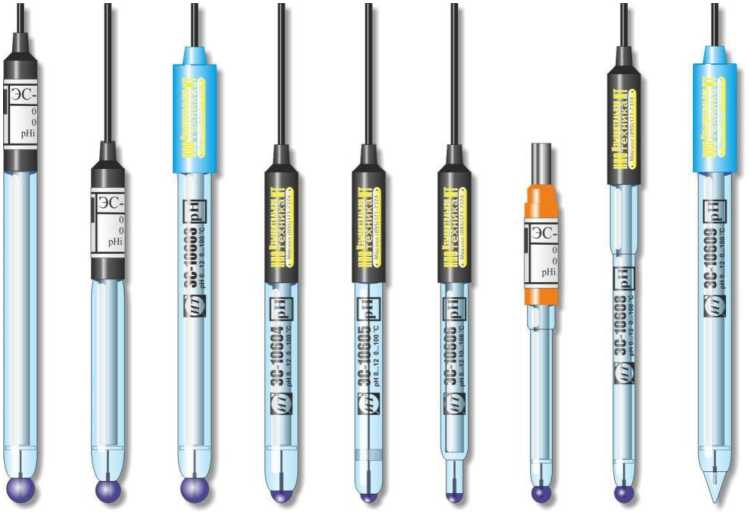

- Общий вид внешнего вида электродов стеклянных ЭС-1.
Рисунок 1

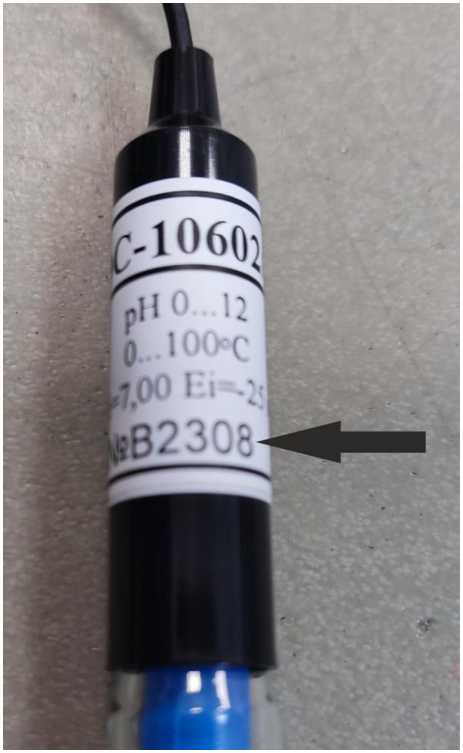

Рисунок 2 - Общий вид маркировочной таблички с указанием заводского номера
Метрологические и технические характеристикиэлектродов, электродов
Предельные значения линейного диапазона водородной характеристики диапазон температуры анализируемой среды и электрическое сопротивление соответствуют значениям, приведенным в таблице 1.
водородной характеристики указано для растворов с концентрацией ионов натрия не более 0,1 моль/дм3.
Примечание. Верхнее предельное значение рН линейного диапазона
Электроды в таблице 2.
Потенциал в 0,1 М растворе насыщенного по ГОСТ 17792-72, потенциала должны соответствовать значениям, указанным в таблице 2.
электродов Е в растворе 0,05 М тетраоксалата калия (для ЭС-10611 соляной кислоты) относительно электрода сравнения хлорсеребряного температура, при которой выполняются измерения
Таблица 1
|
Модификация, конструктивное исполнение |
Предельные значения рН линейного диапазона водородной характеристики (при температуре, °С) |
Температура анализируемой среды, °С |
Сопротивление Мом (при температуре, °С) |
|
ЭС-10102 |
от 1 до 13 (25) |
от 25 до 100 |
от 250 до 1000 (25) |
|
ЭС-10301, ЭС-10302, ЭС-10303 |
от 0 до 14 (20) |
от 20 до 100 |
от 400 до 800 (20) |
|
ЭС-10304, ЭС-10305 |
от 0 до 14 (25) |
от 25 до 100 |
от 450 до 1000 (25) |
|
ЭС-10307, ЭС-10308 |
от 0 до 14 (20) |
от 20 до 100 |
от 450 до 1000 (20) |
|
ЭС-10601, ЭС-10602, ЭС-10603 |
от 0 до 12 (20) |
от 0 до 100 |
от 10 до 80 (20) |
|
ЭС-10609 |
от 0 до 100 |
от 100 до 500 (20) | |
|
ЭС-10604 |
от 10 до 100 |
от 50 до 450 (20) | |
|
ЭС-10605, ЭС-10606 |
от 10 до 100 |
от 100 до 500 (20) | |
|
ЭС-10607, ЭС-10608 |
от 0 до 100 |
от 100 до 500 (20) | |
|
ЭС-10610 |
от 0 до 12 (20) |
от 10 до 50 |
от 30 до 150 (20) |
|
ЭС-10611 |
от 0 до 12 (20) |
от 10 до 50 |
от 50 до 250 (20) |
|
ЭС-10802 |
от 0 до 11 (70) |
от 70 до 120 |
от 10 до 150 (70) |
выпускаются с координатами изопотенциальной точки, приведенными
Таблица 2
|
Модификация, конструктивное исполнение |
Шифр изопотенциальной точки |
Координаты изопотенциальной точки |
Температура, при которой определяется потенциал электрода в контрольном растворе, °С |
Потенциал электрода E, мВ | |
|
рНи |
Еи, мВ | ||||
|
ЭС-10102 |
/4 |
4,25±0,30 |
-(25±30) |
25 |
127±12 |
|
/7 |
7,00±0,30 |
-(25±30) |
25 |
289±12 | |
|
/10 |
10,00±0,30 |
-(25±30) |
25 |
466±12 | |
|
ЭС-10301, ЭС-10303, ЭС-10308 |
/4 |
4,25±0,30 |
-(25±30) |
20 |
124±12 |
|
/7 |
7,00±0,30 |
-(25±30) |
20 |
284±12 | |
|
Модификация, конструктивное исполнение |
Шифр изопотенциальной точки |
Координаты изопотенциальной точки |
Температура, при которой определяется потенциал электрода в контрольном растворе, °С |
Потенциал электрода E, мВ | |
|
рНи |
Еи, мВ | ||||
|
ЭС-10302 |
/4 |
4,25±0,30 |
-(25±30) |
20 |
124±12 |
|
/7 |
7,00±0,30 |
-(25±30) |
20 |
284±12 | |
|
/10 |
10,00±0,30 |
-(25±30) |
20 |
458±12 | |
|
ЭС-10304, ЭС-10305 |
/4 |
4,25±0,30 |
-(25±30) |
25 |
127±12 |
|
/7 |
7,00±0,30 |
-(25±30) |
25 |
289±12 | |
|
/10 |
10,00±0,30 |
-(25±30) |
25 |
466±12 | |
|
ЭС-10307 |
/4 |
4,25±0,30 |
-(25±30) |
20 |
124±12 |
|
ЭС-10601, ЭС-10603, ЭС-10608, ЭС-10609 |
/4 |
4,25±0,30 |
-(25±30) |
20 |
124±12 |
|
/7 |
7,00±0,30 |
-(25±30) |
20 |
284±12 | |
|
ЭС-10602, ЭС-10604, ЭС-10605, ЭС-10606 |
/4 |
4,25±0,30 |
-(25±30) |
20 |
124±12 |
|
/7 |
7,00±0,30 |
-(25±30) |
20 |
284±12 | |
|
/10 |
10,00±0,30 |
-(25±30) |
20 |
458±12 | |
|
ЭС-10607 |
/4 |
4,25±0,30 |
-(25±30) |
20 |
124±12 |
|
ЭС-10610 |
/7 |
7,00±0,30 |
-(25±30) |
20 |
284±12 |
|
ЭС-10611 |
- |
- |
20 |
-233±15 | |
|
ЭС-10802 |
/4 |
4,25±0,30 |
-(25±30) |
70 |
146±12 |
|
/7 |
7,00±0,30 |
-(25±30) |
70 |
333±12 | |
|
/10 |
10,00±0,30 |
- (25±30) |
70 |
541±12 | |
Крутизна водородной характеристики электрода St в линейной части кривой при выпуске из производства должна быть по абсолютной величине не менее значений, приведенных в таблице 3.
Таблица 3
|
Модификация, конструктивное исполнение |
Крутизна водородной характеристики электрода St (мВ/рН) при температуре (оС) | |||||
|
10 |
20 |
25 |
50 |
70 |
95 | |
|
ЭС-10102 |
- |
- |
58,0 |
- |
- |
71,0 |
|
ЭС-10301, ЭС-10302, ЭС-10303, ЭС-10307, ЭС-10308 |
- |
57,0 |
- |
- |
- |
71,0 |
|
ЭС-10304, ЭС-10305 |
- |
- |
58,0 |
- |
- |
71,0 |
|
ЭС-10601^ЭС-10609 |
55,0 |
57,0 |
- |
- |
- |
71,0 |
|
ЭС-10610, ЭС-10611 |
55,0 |
57,0 |
- |
62,5 |
- |
- |
|
ЭС-10802 |
- |
- |
- |
- |
66,5 |
71,0 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Отклонение водородной характеристики от линейности в диапазонах значений рН (указанных в таблице 1), рН, не превышает: - при температуре раствора 20 °С для ЭС-10301, ЭС-10302, ЭС-10303, ЭС-10307, ЭС-10308, ЭС-10601_10611 |
± 0,1 |
|
- при температуре раствора 25 °С для ЭС-10102, ЭС-10304, ЭС-10305 | |
|
- при температуре раствора 70 °С для ЭС-10802 | |
|
Габаритные размеры, мм, не более: диаметр |
от 8 до 12 |
|
длина |
от 130 до 170 |
|
Масса (с кабелем), г, не более |
70 |
|
Вероятность безотказной работы за 1000 часов, не менее |
0,95 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +10 до +35 |
|
- относительная влажность воздуха, % |
до 80 при 25 °С |
|
- атмосферное давление, кПа мм рт.ст. |
от 84 до 106,7 от 630 до 800. |
наносится на титульный лист эксплуатационных документов типографским способом или специальным штампом.
Комплектность средства измеренийТаблица 5 - Комплектность электродов стеклянных ЭС-1.
|
Наименование |
Обозначение |
Количество |
|
Электрод1) |
ЭС-1 |
1 шт. |
|
Паспорт |
ГРБА.418422.012-01_09ПС ГРБА.418422.013-01_04ПС ГРБА.418422.014-01_04ПС ГРБА.418422.030ПС ГРБА.418422.031ПС |
1 экз. |
|
Упаковка2) |
- |
1 шт. |
|
Примечания:
| ||
приведены в паспортах ГРБА.418422.012-01_09ПС; ГРБА.418422.013-01_04ПС;
ГРБА.418422.014-01_04ПС; ГРБА.418422.030ПС; ГРБА.418422.031ПС, раздел 4 «Подготовка к работе».
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 9 февраля 2022 г. № 324 «Об утверждении Государственной поверочной схемы для средств измерений показателя рН активности ионов водорода в водных растворах»;
ТУ 4215-012-89650280-2009 Электроды стеклянные ЭС-1. Технические условия.
ИзготовительОбщество с ограниченной ответственностью «Измерительная техника» (ООО «Измерительная техника»)
ИНН 772266713
Юридический адрес: 105082, г. Москва, ул. Бакунинская, д. 58, стр. 1, эт. 1, помещ. II, ком. 2
Телефон/факс: (495) 232-49-74, 232-42-14 (многоканальные)
E-mail: izmteh@ izmteh.ru,
Web-сайт: http://www.izmteh.ru в части вносимых изменений
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний
(ФБУ «ЦСМ Московской области»)
Юридический адрес: 141570, Московская
пгт. Менделеево
Телефон: (495) 994-2210, факс: 8 (495) 994-2211
E-mail: info@mencsm.ru
Уникальный номер записи в реестре аккредитованных лиц № 30083-2014.
Московской области»
обл.,
Солнечногорский р-н,
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Матвеево-Очаковское, ул. Озерная, д. 46
Тел./факс: (495) 437 55 77/(495) 437 56 66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13/
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» декабря 2024 г. № 2844
Лист № 1
Всего листов 10
Регистрационный № 86493-22
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дозаторы пипеточные одноканальные и многоканальные ЭКРОСХИМ
Назначение средства измеренийДозаторы пипеточные одноканальные и многоканальные ЭКРОСХИМ (далее - дозаторы) предназначены для дозирования жидкостей, динамическая вязкость которых не превышает 1,3 • 1О’3 Па-с.
Описание средства измеренийПринцип действия дозаторов основан на создании в съемном, герметично надеваемом на штуцер дозатора, наконечнике попеременно вакуума или избыточного давления, в результате чего в наконечник всасывается или сливается из него дозируемая жидкость. Вакуум и избыточное давление создаются при перемещении в камере, расположенной в штуцере, герметично уплотненного калиброванного плунжера. Объем дозы дозаторов определяется диаметром плунжера и его перемещением.
Дозаторы представляют собой механические поршневые одноканальные и многоканальные устройства с фиксированным и переменным объемом доз.
Значение объема дозы задается вращением операционной кнопки вокруг оси и отображается на цифровом индикаторе, также расположенном в рукоятке.
Для работы дозаторов используются сменные наконечники. Каждый дозатор снабжен узлом сброса, обеспечивающим легкосъёмность наконечников.
Дозаторы, маркированные буквой «А», выполнены в автоклавируемом корпусе.
Дозаторы выпускаются в 6О модификациях двух серий: ЭКРОС (тридцать одна модификация) и ЭКОХИМ (двадцать девять модификаций), отличающихся диапазонами дозирования, дискретностью установки объема доз, количеством каналов дозирования, вариантами исполнения корпуса. Модификации приведены в таблицах 1 и 2.
Юстировка дозаторов выполняется при температуре 2О±3 °С гравиметрическим методом.
Серийный номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на корпус дозатора заводским способом (рисунок 1).
Общий вид дозаторов (с наконечниками и без) приведен на рисунках 2-9.

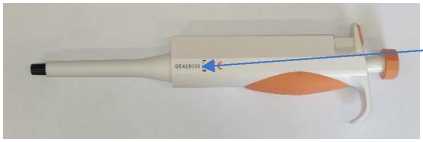

Рисунок 1 - Место нанесения серийного номера на корпус дозатора
Место нанесения серийного номера
Рисунок 2 - Дозатор пипеточный одноканальный серии ЭКРОС фиксированного объёма, автоклавируемый

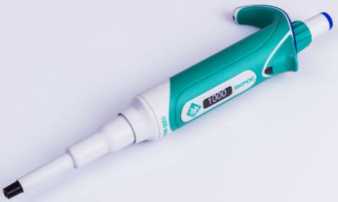

Рисунок 3 - Дозатор пипеточный одноканальный серии ЭКРОС переменного объёма, автоклавируемый

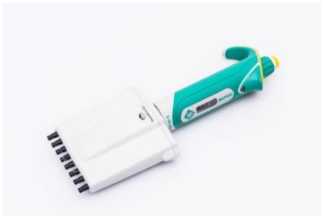

Рисунок 4 - Дозатор пипеточный многоканальный серии ЭКРОС переменного объёма, автоклавируемый

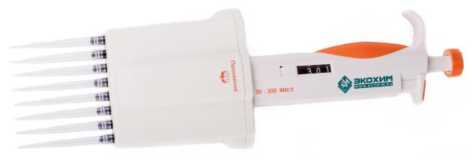

Рисунок 5 - Дозатор пипеточный многоканальный серии ЭКОХИМ переменного объёма

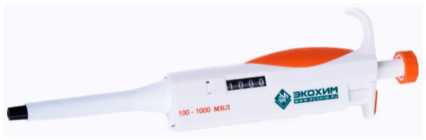

Рисунок 6 - Дозатор пипеточный одноканальный серии ЭКОХИМ фиксированного объёма

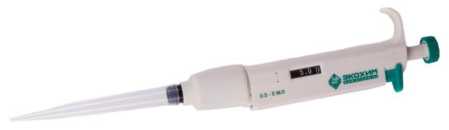

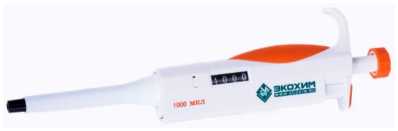

Рисунок 7 - Дозатор пипеточный одноканальный серии ЭКОХИМ переменного объёма
Рисунок 8 - Дозатор пипеточный одноканальный серии ЭКОХИМ фиксированного объёма, автоклавируемый
Рисунок 9 - Дозатор пипеточный одноканальный серии ЭКОХИМ переменного объёма, автоклавируемый
Пломбирование дозаторов не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Обозначение модификации дозаторов складывается из позиций Х1-Х2-Х3-Х4, где: Х1 - обозначение серии дозатора (ЭКРОС или ЭКРОСХИМ); Х2 - обозначение в виде:
-
• ОФ-1 для одноканального дозатора фиксированного объема
-
• ОП-1 для одноканального дозатора переменного объема
-
• МП-8 для 8-канального дозатора переменного объема
-
• МП-12 для 12-канального дозатора переменного объема
Х3 -объем дозирования для дозаторов фиксированного объема или диапазон объемов дозирования для дозаторов переменного объема;
Х4 -буква «А» приводится для дозаторов, выполненных в автоклавируемом корпусе.
Например, обозначение модификации ЭКРОС-ОП-1-0,5-10-А означает: дозатор одноканальный переменного объема серии ЭКРОС с диапазоном дозирования от 0,5 до 10 мкл.
Маркировка приведена на корпусе дозатора и в общем случае содержит:
-
- наименование серии;
-
- диапазон объемов дозирования;
-
- серийный номер;
-
- знак утверждения типа.
Таблица 1 - Метрологические характеристики дозаторов серии ЭКРОС
|
Обозначение модификаций |
Диапазон объемов дозирования, мкл |
Дискретность установки, объема дозы, мкл |
Значения объемов дозирования при поверке, мкл |
Пределы допускаемой систематической составляющей основной относительной погрешности, % |
Предел допускаемого среднего квадратического отклонения случайной составляющей основной относительной погрешности, % |
|
Одноканальные дозаторы фиксированного объема серии ЭК |
РОС | ||||
|
ЭКРОС-ОФ-1-5-А |
5 |
- |
5 |
+5,0 |
5,0 |
|
ЭКРОС-ОФ-1-10-А |
10 |
- |
10 |
+2,5 |
3,0 |
|
ЭКРОС-ОФ-1-20-А |
20 |
- |
20 |
+2,0 |
3,0 |
|
ЭКРОС-ОФ-1-25-А |
25 |
- |
25 |
+2,0 |
2,5 |
|
ЭКРОС-ОФ-1-50-А |
50 |
- |
50 |
+1,5 |
2,0 |
|
ЭКРОС-ОФ-1-100-А |
100 |
- |
100 |
+1,5 |
2,0 |
|
ЭКРОС-ОФ-1-200-А |
200 |
- |
200 |
+1,5 |
2,0 |
|
ЭКРОС-ОФ-1-250-А |
250 |
- |
250 |
+1,0 |
1,0 |
|
ЭКРОС-ОФ-1-500-А |
500 |
- |
500 |
+1,0 |
1,0 |
|
ЭКРОС-ОФ-1-1000-А |
1000 |
- |
1000 |
+1,0 |
1,0 |
|
ЭКРОС-ОФ-1-2000-А |
2000 |
- |
2000 |
+1,0 |
1,0 |
|
ЭКРОС-ОФ-1-5000-А |
5000 |
- |
5000 |
+1,0 |
1,0 |
|
ЭКРОС-ОФ-1-10000-А |
10000 |
- |
10000 |
+1,0 |
1,0 |
|
Обозначение модификаций |
Диапазон объемов дозирования, мкл |
Дискретность установки, объема дозы, мкл |
Значения объемов дозирования при поверке, мкл |
Пределы допускаемой систематической составляющей основной относительной погрешности, % |
Предел допускаемого среднего квадратического отклонения случайной составляющей основной относительной погрешности, % |
|
Одноканальные дозаторы пе |
ременного объема серии ЭКРОС | ||||
|
О,5 |
+8,0 |
7 | |||
|
ЭКРОС-ОП-1-0,5-10-А |
от 0,5 до 10 |
О,О2 |
5 |
+5,О |
5 |
|
1О |
+2,5 |
3 | |||
|
2 |
+8,О |
6 | |||
|
ЭКРОС-ОП-1-2-20-А |
от 2 до 20 |
О,О2 |
1О |
+2,5 |
3 |
|
2О |
+2,0 |
3 | |||
|
5 |
+5 |
5,0 | |||
|
ЭКРОС-ОП-1-5-50-А |
от 5 до 50 |
О,1 |
25 |
+2 |
2,5 |
|
5О |
+2 |
2,5 | |||
|
1О |
+2,5 |
3,0 | |||
|
ЭКРОС-ОП-1-10-100-А |
от 10 до 100 |
О,1 |
5О |
+2,О |
2,5 |
|
1ОО |
+1,5 |
2,0 | |||
|
2О |
+2,0 |
3 | |||
|
ЭКРОС-ОП-1-20-200-А |
от 20 до 200 |
О,2 |
1ОО |
+1,5 |
2 |
|
2ОО |
+1,5 |
2 | |||
|
1ОО |
+1,5 |
2 | |||
|
ЭКРОС-ОП-1-100- |
от 100 | ||||
|
1 |
5ОО |
+1,О |
1 | ||
|
1000-А |
до 1000 | ||||
|
1ООО |
+1,0 |
1 | |||
|
ЭКРОС-ОП-1-500- |
от 500 |
5ОО |
+1 |
1 | |
|
1О |
25ОО |
+1 |
1 | ||
|
5000-А |
до 5000 | ||||
|
5ООО |
+1 |
1 | |||
|
1ООО |
+1 |
1 | |||
|
ЭКРОС-ОП-1-1000- |
от 1000 | ||||
|
2О |
5ООО |
+1 |
1 | ||
|
10000-А |
до 10000 | ||||
|
1ОООО |
+1 |
1 | |||
|
Восьмиканальные дозаторы переменного объема серии ЭКРОС | |||||
|
О,5 |
+8,0 |
7 | |||
|
ЭКРОС-МП-8-0,5-10-А |
от 0,5 до 10 |
О,О2 |
5 |
+5,О |
5 |
|
1О |
+2,5 |
3 | |||
|
5 |
+5 |
5,0 | |||
|
ЭКРОС-МП-8-5-50-А |
от 5 до 50 |
О,1 |
25 |
+2 |
2,5 |
|
5О |
+2 |
2,5 | |||
|
Обозначение модификаций |
Диапазон объемов дозирования, мкл |
Дискретность установки, объема дозы, мкл |
Значения объемов дозирования при поверке, мкл |
Пределы допускаемой систематической составляющей основной относительной погрешности, % |
Предел допускаемого среднего квадратического отклонения случайной составляющей основной относительной погрешности, % |
|
1О |
+2,5 |
3,0 | |||
|
ЭКРОС-МП-8-10-100- | |||||
|
А |
от 10 до 100 |
О,1 |
5О |
±2,0 |
2,5 |
|
А |
1ОО |
+1,5 |
2,0 | ||
|
2О |
±2,0 |
2 6 | |||
|
ЭКРОС-МП-8-20-200- | |||||
|
А |
от 20 до 200 |
О,1 |
1ОО |
+1,5 |
2,0 |
|
А |
2ОО |
+1,2 |
1,8 | ||
|
3О |
+2,0 |
2 6 | |||
|
ЭКРОС-МП-8-30-300- | |||||
|
А |
от 30 до 300 |
О,2 |
15О |
+1,5 |
2,0 |
|
А |
3ОО |
+1,2 |
1,8 | ||
|
Двенадцатиканальные дозаторы переменного объема серии ЭКРОС | |||||
|
О,5 |
+8,0 |
7 | |||
|
ЭКРОС-МП-12-0,5-10- | |||||
|
А |
от 0,5 до 10 |
О,О2 |
5 |
+5,О |
5 |
|
А |
1О |
+2,5 |
3 | ||
|
5 |
+5 |
5,0 | |||
|
ЭКРОС-МП-12-5-50-А |
от 5 до 50 |
О,1 |
1О |
+2 |
2,5 |
|
50 |
+2 |
2,5 | |||
|
10 |
+2,5 |
3 0 | |||
|
ЭКРОС-МП-12-10-100- | |||||
|
А |
от 10 до 100 |
О,1 |
5О |
+2,О |
2,5 |
|
А |
100 |
+1,5 |
2,0 | ||
|
20 |
+2,0 |
2 6 | |||
|
ЭКРОС-МП-12-20-200- | |||||
|
А |
от 20 до 200 |
О,1 |
1ОО |
+1,5 |
2,0 |
|
А |
200 |
+1,2 |
1,8 | ||
|
30 |
+2,0 |
2,6 | |||
|
ЭКРОС-МП-12-30-300- | |||||
|
от 30 до 300 |
О,2 |
15О |
+1,5 |
2,0 | |
|
А |
300 |
+1,2 |
1,8 | ||
Таблица 2 -
ЭКОХИМ
|
Обозначение модификаций |
Диапазон объемов дозирования, мкл |
Дискретность установки, объема дозы, мкл |
Значения объемов дозирования при поверке, мкл |
Пределы допускаемой систематической составляющей основной относительной погрешности, % |
Предел допускаемого среднего квадратического отклонения случайной составляющей основной относительной погрешности, % |
|
Одноканальные дозаторы фиксированного объема серии ЭКОХИМ | |||||
|
ЭКОХИМ-ОФ-1-5 ЭКОХИМ-ОФ-1-5-А |
5 |
- |
5 |
+5 |
5 |
|
ЭКОХИМ-ОФ-1-1О ЭКОХИМ-ОФ-1-1О-А |
1О |
- |
1О |
+2,5 |
3 |
|
ЭКОХИМ-ОФ-1-2О ЭКОХИМ-ОФ-1-2О-А |
2О |
- |
2О |
+2 |
3 |
|
ЭКОХИМ-ОФ-1-25 ЭКОХИМ-ОФ-1-25-А |
25 |
- |
25 |
+2 |
3 |
|
ЭКОХИМ-ОФ-1-5О ЭКОХИМ-ОФ-1-5О-А |
5О |
- |
5О |
+2 |
2 |
|
ЭКОХИМ-ОФ-1-1ОО ЭКОХИМ-ОФ-1-1ОО-А |
1ОО |
- |
1ОО |
+1,5 |
2 |
|
ЭКОХИМ-ОФ-1-2ОО ЭКОХИМ-ОФ-1-2ОО-А |
2ОО |
- |
2ОО |
+1,5 |
2 |
|
ЭКОХИМ-ОФ-1-25О ЭКОХИМ-ОФ-1-25О-А |
25О |
- |
25О |
+1,5 |
2 |
|
ЭКОХИМ-ОФ-1-5ОО ЭКОХИМ-ОФ-1-5ОО-А |
5ОО |
- |
5ОО |
+1 |
1 |
|
ЭКОХИМ-ОФ-1-1ООО ЭКОХИМ-ОФ-1- 1000-А |
1ООО |
- |
1ООО |
+1 |
1 |
|
ЭКОХИМ-ОФ-1-2ООО ЭКОХИМ-ОФ-1- 2ООО-А |
2ООО |
- |
2ООО |
+1 |
1 |
|
ЭКОХИМ-ОФ-1-5ООО ЭКОХИМ-ОФ-1-5ООО- А |
5ООО |
- |
5ООО |
+1 |
1 |
|
ЭКОХИМ-ОФ-1-1ОООО ЭКОХИМ-ОФ-1- 1ОООО-А |
1ОООО |
- |
1ОООО |
+1 |
1 |
|
Одноканальные дозаторы переменного объема серии ЭКОХ |
ИМ | ||||
|
ЭКОХИМ-ОП-1-О,5-1О |
от 0,5 |
О,5 |
+8,О |
7 | |
|
ЭКОХИМ-ОП-1-О,5- |
О,1 |
5 |
+5,О |
5 | |
|
1О-А |
до 1О |
1О |
+2,5 |
3 | |
|
Обозначение модификаций |
Диапазон объемов дозирования, мкл |
Дискретность установки, объема дозы, мкл |
Значения объемов дозирования при поверке, мкл |
Пределы допускаемой систематической составляющей основной относительной погрешности, % |
Предел допускаемого среднего квадратического отклонения случайной составляющей основной относительной погрешности, % |
|
Одноканальные дозаторы переменного объема серии ЭКОХ |
ИМ | ||||
|
ЭКОХИМ-ОП-1-2-20 |
2 |
+8,0 |
6 | ||
|
ЭКОХИМ-ОП-1-2-20- |
от 2 до 20 |
О,1 |
10 |
+2,5 |
3 |
|
А |
20 |
+2,0 |
3 | ||
|
ЭКОХИМ-ОП-1-5-50 |
5 |
+5 |
5,0 | ||
|
ЭКОХИМ-ОП-1-5-50- |
от 5 до 50 |
О,5 |
25 |
+2 |
2,5 |
|
А |
50 |
+2 |
2,5 | ||
|
ЭКОХИМ-ОП-1-10- | |||||
|
10 |
+2,5 |
3,0 | |||
|
100 |
от 10 | ||||
|
0,5 |
50 |
+2,0 |
2,5 | ||
|
ЭКОХИМ-ОП-1-10- |
до 100 | ||||
|
100-А |
100 |
+1,5 |
2,0 | ||
|
ЭКОХИМ-ОП-1-20- | |||||
|
200 |
от 20 |
20 |
+2,0 |
3 | |
|
1 |
100 |
+1,5 |
2 | ||
|
ЭКОХИМ-ОП-1-20- |
до 200 | ||||
|
200-А |
200 |
+1,5 |
2 | ||
|
ЭКОХИМ-ОП-1-100- | |||||
|
1000 |
от 100 |
100 |
+1,5 |
2 | |
|
5 |
500 |
+1,0 |
1 | ||
|
ЭКОХИМ-ОП-1-100- |
до 1000 | ||||
|
1000-А |
1000 |
+1,0 |
1 | ||
|
ЭКОХИМ-ОП-1-500- | |||||
|
500 |
+1 |
1 | |||
|
5000 |
от 500 | ||||
|
50 |
2500 |
+1 |
1 | ||
|
ЭКОХИМ-ОП-1-500- |
до 5000 | ||||
|
5000 |
+1 |
1 | |||
|
5000-А | |||||
|
ЭКОХИМ-ОП-1-1000- | |||||
|
1000 |
+1 |
1 | |||
|
10000 |
от 1000 | ||||
|
100 |
5000 |
+1 |
1 | ||
|
ЭКОХИМ-ОП-1-1000- |
до 10000 | ||||
|
10000 |
+1 |
1 | |||
|
10000-А | |||||
|
Восьмиканальные дозаторы пе |
ременного объема серии ЭКОХИМ | ||||
|
от 0,5 до |
0,5 |
+8,0 |
7 | ||
|
ЭКОХИМ-МП-8-0,5-10 |
О,1 |
5 |
+5,0 |
5 | |
|
10 |
10 |
+2,5 |
3 | ||
|
Обозначение модификаций |
Диапазон объемов дозирования, мкл |
Дискретность установки, объема дозы, мкл |
Значения объемов дозирования при поверке, мкл |
Пределы допускаемой систематической составляющей основной относительной погрешности, % |
Предел допускаемого среднего квадратического отклонения случайной составляющей основной относительной погрешности, % |
|
Восьмиканальные дозаторы пе |
ременного объема серии ЭКОХИМ | ||||
|
5 |
+5 |
5,0 | |||
|
ЭКОХИМ-МП-8-5-50 |
от 5 до 50 |
0,5 |
25 |
+2 |
2,5 |
|
50 |
+2 |
25 | |||
|
10 |
+2,5 |
3,0 | |||
|
ЭКОХИМ-МП-8-10- | |||||
|
1 пп |
от 10 до 100 |
0,5 |
50 |
+2,0 |
2,5 |
|
100 |
100 |
+1,5 |
2,0 | ||
|
30 |
+2,0 |
2,6 | |||
|
ЭКОХИМ-МП-8-30- | |||||
|
от 30 до 300 |
1,0 |
150 |
+1,5 |
2,0 | |
|
300 |
300 |
+1,2 |
1,8 | ||
|
Двенадцатиканальные дозаторы переменного |
объема серии ЭКОХИМ | ||||
|
0,5 |
+8,0 |
7 | |||
|
ЭКОХИМ-МП-12-0,5- | |||||
|
1 п |
от 0,5 до 10 |
0,1 |
5 |
+5,0 |
5 |
|
10 |
10 |
+2,5 |
3 | ||
|
5 |
+5 |
5,0 | |||
|
ЭКОХИМ-МП-12-5-50 |
от 5 до 50 |
0,5 |
10 |
+2 |
2,5 |
|
50 |
+2 |
25 | |||
|
10 |
+2,5 |
3,0 | |||
|
ЭКОХИМ-МП-12-10- | |||||
|
1 пп |
от 10 до 100 |
0,5 |
50 |
+2,0 |
2,5 |
|
100 |
100 |
+1,5 |
2,0 | ||
|
30 |
+2,0 |
2,6 | |||
|
ЭКОХИМ-МП-12-30- | |||||
|
от 30 до 300 |
1,0 |
150 |
+1,5 |
2,0 | |
|
300 |
300 |
+1,2 |
1,8 | ||
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение для всех модификаций |
|
Пределы допускаемой систематической составляющей дополнительной относительной погрешности при отклонении температуры окружающего воздуха от 20 °С на каждые 10 °С, % |
±20 |
|
Нормальные условия измерений:
|
от +17 до +23 от 45 до 80 от 80 до 105 |
Таблица 4 - Основные технические
|
Наименование характеристики |
Значение |
|
Габаритные размеры дозаторов без упаковки, высота, мм, не более: - одноканальных фиксированного объёма |
300 |
|
- одноканальных переменного объёма |
300 |
|
- восьмиканальных переменного объёма |
270 |
|
- двенадцатиканальных переменного объёма |
270 |
|
Масса дозаторов без упаковки (наконечник не включен) г, не более: - одноканальных фиксированного объёма |
170 |
|
- одноканальных переменного объёма |
170 |
|
- восьмиканальных переменного объёма |
350 |
|
- двенадцатиканальных переменного объёма |
420 |
|
Условия эксплуатации: - диапазон рабочих температур, оС |
от +10 до +35 |
|
- диапазон относительной влажности воздуха, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 80 до 105 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
3 |
|
Средняя наработка до отказа, циклов, не менее: | |
|
- одноканальных |
360000 |
|
- многоканальных |
180000 |
наносится на упаковку с дозатором методом термопечати, на титульный лист Руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 6 - Комплектность дозаторов пипеточных одноканальных и многоканальных
ЭКРОСХИМ
|
Наименование |
Обозначение |
Количество |
|
Дозатор |
в соответствии с заказом |
1 шт. |
|
Многофункциональный ключ |
- |
1 шт. |
|
Тюбик с высококачественной смазкой |
- |
1 шт. |
|
Образцы наконечников |
- |
1-3 шт. |
|
Кольцо уплотнительное |
- |
1 шт. |
|
Пенал упаковочный |
- |
1 шт. |
|
Паспорт |
КНДГ.942841.001ПС1 |
1 экз. |
|
Руководство по эксплуатации (РЭ) |
КНДГ.942841.001РЭ1 |
1 экз. |
|
(в зависимости от серии) |
КНДГ.942841.001РЭ2 | |
|
Примечания: 1. Поставка может осуществляться в любых сочетаниях дозаторов и | ||
|
соответствующих им наконечников. 2. По требованию потребителя наконечники поставляются по |
отдельному заказу, | |
|
в отдельной упаковке. | ||
приведены в разделе «Общая техника дозирования» Руководств по эксплуатации: «Дозаторы пипеточные одноканальные и многоканальные серии ЭКОХИМ. КНДГ.942841.001РЭ1» и «Дозаторы пипеточные одноканальные и многоканальные серии ЭКРОС. КНДГ.942841.001РЭ2».
Нормативные и технические документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Росстандарта от 26 сентября 2022 г. № 2356;
ТУ 9452-046-23050963-2007 Дозаторы пипеточные одноканальные и многоканальные ЭКРОСХИМ. Технические условия.
ПравообладательОбщество с ограниченное ответственностью «ЭКРОСХИМ» (ООО «ЭКРОСХИМ») ИНН 7810235934
Юридический адрес: 196006, г. Санкт-Петербург, вн. тер. г. Муниципальный Округ
Московская Застава, ул. Коли Томчака, д. 25, лит. Ж
Телефон: +7 (812) 322-96-00
Факс: +7 (812) 449-31-22(23)
E-mail: info@ecohim.ru
Web-сайт: www.ecohim.ru
ИзготовительОбщество с ограниченное ответственностью «ЭКРОСХИМ» (ООО «ЭКРОСХИМ») ИНН 7810235934
Адрес: 196006, г. Санкт-Петербург, вн.тер.г. Муниципальный Округ Московская
Застава, ул. Коли Томчака, д. 25, лит. Ж
Телефон: +7 (812) 322-96-00
Факс: +7 (812) 449-31-22(23)
E-mail: info@ecohim.ru
Web-сайт: www.ecohim.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713- 01-14
E-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.
