Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ИДК-10

Номер версии (идентификационный номер) ПО

1.1

Цифровой идентификатор ПО

F12EAD05

Алгоритм расчета цифрового идентификатора ПО

CRC32

Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значение контрольной суммы, указанное в таблице, относится только к файлу встроенного ПО указанной версии.

Модификация газоанализатора

Определяемый компонент

Диапазон показаний содержания определяемого компонента

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной¹⁾ погрешности

абсолютной, % НКПР

относительной, %

ИДК-10-Х1-А1

Метан (СН4),

от 0 до 100 %

НКПР²⁾

(от 0 до 4,4 %

(об. д.))

от 0 до 50 % НКПР включ.

±3

-

св. 50 до 100

% НКПР

±5

-

ИДК-10-Х1-01

Метан (СН4),

от 0 до 100 % НКПР

(от 0 до 4,4 %

(об. д.))

от 0 до 50 % НКПР включ.

±5

-

св. 50 до 100

% НКПР

-

±10

ИДК-10-Х1-02

Этан (С2Н6)

от 0 до 100 % НКПР

(от 0 до 2,4 %

(об. д.))

от 0 до 50 % НКПР включ.

±5

-

св. 50 до 100

% НКПР

-

±10

ИДК-10-Х1-А3

Пропан (С3Н8)

от 0 до 100 % НКПР

(от 0 до 1,7 %

(об. д.))

от 0 до 50 % НКПР включ.

±3

-

св. 50 до 100

% НКПР

±5

-

ИДК-10-Х1-03

Пропан (С3Н8)

от 0 до 100 % НКПР

(от 0 до 1,7 %

(об. д.))

от 0 до 50 % НКПР включ.

±5

-

св. 50 до 100

% НКПР

-

±10

Модификация газоанализато

ра

Определяемый компо

нент

Диапазон показаний содержания определяемого компонента

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной¹⁾ погрешности

абсолютной, % НКПР

относительной, %

ИДК-10-Х1-04

н-Бутан (С4Н10)

от 0 до 100 %

НКПР

(от 0 до 1,4 %

(об. д.))

от 0 до 50 % НКПР включ.

±5

-

св. 50 до 100

% НКПР

-

±10

ИДК-10-Х1-05

Пентан (С5Н12)

от 0 до 100 %

НКПР

(от 0 до 1,1 %

(об. д.))

от 0 до 50 % НКПР включ.

±5

-

св. 50 до 100

% НКПР

-

±10

ИДК-10-Х1-06

Гексан (СбН14)

от 0 до 100 %

НКПР

(от 0 до 1,0 %

(об. д.))

от 0 до 50 % НКПР включ.

±5

-

св. 50 до 100

% НКПР

-

±10

ИДК-10-Х1-07

Изобутан (КС4Н10)

от 0 до 100 % НКПР

(от 0 до 1,3 %

(об. д.))

от 0 до 50 % НКПР включ.

±5

-

св. 50 до 100

% НКПР

-

±10

ИДК-10-Х1-08

Изопентан (1-С5Н12)

от 0 до 100 % НКПР

(от 0 до 1,3 %

(об. д.))

от 0 до 50 % НКПР включ.

±5

-

св. 50 до 100

% НКПР

-

±10

ИДК-10-Х1-09

Этилен (С2Н4)

от 0 до 100 % НКПР

(от 0 до 2,3 %

(об. д.))

от 0 до 50 % НКПР включ.

±5

-

св. 50 до 100

% НКПР

-

±10

ИДК-10-Х1-10

Пропилен (СзНб)

от 0 до 100 % НКПР

(от 0 до 2,0 %

(об. д.))

от 0 до 50 % НКПР включ.

±5

-

св. 50 до 100

% НКПР

-

±10

ИДК-10-Х1-11

Бензол (СбНб)

от 0 до 100 % НКПР

(от 0 до 1,2 %

(об. д.))

от 0 до 50 % НКПР включ.

±5

-

св. 50 до 100

% НКПР

-

±10

ИДК-10-Х1-12

Гептан (С7Н16)

от 0 до 100 %

НКПР

(от 0 до 0,85 %

(об. д.))

от 0 до 50 % НКПР включ.

±5

-

св. 50 до 100

% НКПР

-

±10

ИДК-10-Х1-13

Метанол (СН3ОН)

от 0 до 100 %

НКПР

(от 0 до 6,0 %

(об. д.))

от 0 до 50 %

НКПР

±5

Модификация газоанализато

ра

Определяемый компонент

Диапазон показаний содержания определяемого компонента

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной¹⁾ погрешности

абсолютной, % НКПР

относительной, %

ИДК-10-Х1-14

Толуол

(С6Н5СН3)

от 0 до 100 %

НКПР

(от 0 до 1,0 %

(об. д.))

от 0 до 50 %

НКПР

±5

ИДК-10-Х1-15

Оксид этилена

(С2Н4О)

от 0 до 100 %

НКПР

(от 0 до 2,6 %

(об. д.))

от 0 до 50 %

НКПР

±5

ИДК-10- Х1-20

Диоксид углерода (СО2)

от 0,0 до 2,5 % (об. д.)

от 0,0 до 2,5 (об. д.)

±(0,1+

0,0ГСи)³⁾ (об. д.)

ИДК-10-Х1-21

Ацетон (CH3COCH3)

от 0 до 100 % НКПР (от 0 до

2,5 % об.д.)

от 0 до 50 %

НКПР

±5

Пары нефтепродуктов⁴

ИДК-10-Х1-22

Бензин АИ-92

от 0 до 100 %

НКПР

от 0 до 50 %

НКПР

±5

-

ИДК-10-Х1-23

Бензин АИ-95

от 0 до 100 %

НКПР

от 0 до 50 %

НКПР

±5

-

ИДК-10-Х1-24

Топливо дизельное

от 0 до 100 %

НКПР

от 0 до 50 %

НКПР

±5

-

ИДК-10-Х1-25

Топливо для реактивных двигателей

от 0 до 100 %

НКПР

от 0 до 50 %

НКПР

±5

ИДК-10-Х1-26

Бензин авиационный

от 0 до 100 %

НКПР

от 0 до 50 %

НКПР

±5

-

ИДК-10-Х1-27

Уайт-спирит

от 0 до 100 %

НКПР

от 0 до 50 %

НКПР

±5

-

• ¹⁾ В нормальных условиях эксплуатации для газовых сред, содержащих только один определяемый компонент.

• ²⁾ Значения НКПР для определяемых компонентов по ГОСТ Р МЭК 60079-20-1-2011.

• ³⁾ Си - содержание определяемого компонента на входе газоанализатора, % (об.д.).

• ⁴⁾ Пары нефтепродуктов:

• - бензин неэтилированный по ГОСТ Р 51866-2002 (ЕН 228), ГОСТ 32513-2013;

• - бензин автомобильный по техническому регламенту Таможенного союза "О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу, топливу для реактивных двигателей и мазуту";

• - топливо дизельное по ГОСТ 305-2013;

• - топливо для реактивных двигателей по ГОСТ 10227-86,

• - бензин авиационный по ГОСТ 1012-2013;

• - уайт-спирит по ГОСТ 3134-78.

Модификация газоанализатора

Определяемый компонент

Диапазон показаний содержания определяемого компонента

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной¹⁾ абсолютной погрешности

ИДК-10-Х2-01

Метан (СН4)

от 0 до 100 %

НКПР²⁾

(от 0 до 4,4 %

(об. д.))

от 0 до 50 % НКПР

±5 % НКПР

ИДК-10-Х2-02

Этан (С2Н6)

от 0 до 100 % НКПР

(от 0 до 2,4 %

(об. д.))

ИДК-10-Х2-03

Пропан (С3Н8)

от 0 до 100 % НКПР

(от 0 до 1,7 %

(об. д.))

ИДК-10-Х2-04

н-Бутан (С4Н10)

от 0 до 100 % НКПР

(от 0 до 1,4 %

(об. д.))

ИДК-10-Х2-05

Пентан (С5Н12)

от 0 до 100 % НКПР

(от 0 до 1,1 %

(об. д.))

ИДК-10-Х2-06

Гексан (С6Н14)

от 0 до 100 % НКПР

(от 0 до 1,0 %

(об. д.))

ИДК-10-Х2-07

Изобутан (i-

С4Н10)

от 0 до 100 % НКПР

(от 0 до 1,3 %

(об. д.))

ИДК-10-Х2-08

Изопентан (С5Н12)

от 0 до 100 % НКПР

(от 0 до 1,3 %

(об. д.))

ИДК-10-Х2-09

Этилен (С2Н4)

от 0 до 100 % НКПР

(от 0 до 2,3 %

(об. д.))

ИДК-10-Х2-11

Бензол (С6Н6)

от 0 до 100 % НКПР

(от 0 до 1,2 %

(об. д.))

ИДК-10-Х2-16

Оксид углерода (СО)

от 0 до 100 %

НКПР

(от 0 до 10,9 %

(об. д.))

Модификация газоанализатора

Определяемый компонент

Диапазон показаний содержания определяемого компонента

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной¹⁾ абсолютной погрешности

ИДК-10-Х2-17

Водород (Н2)

от 0 до 100 %

НКПР

(от 0 до 4 %

(об. д.))

от 0 до 50 % НКПР

±5 % НКПР

ИДК-10-Х2-18

Аммиак (NH3)

от 0 до 100 %

НКПР

(от 0 до 15 % (об д^.))

ИДК-10-Х2-19

Винилхлорид

(C2H3Cl)

от 0 до 100 %

НКПР

(от 0 до 3,6 % (об. д.))

• ¹⁾ В нормальных условиях эксплуатации для газовых сред, содержащих только один определяемый компонент.

• ²⁾ Значения НКПР для определяемых компонентов по ГОСТ Р МЭК 60079-20-1-2011.

Наименование характеристики

Значение

Предел допускаемой вариации показаний газоанализатора, в долях от предела допускаемой основной погрешности

0,5

Предел допускаемого времени установления показаний газоанализатора, с: - газоанализаторы с оптическим сенсором, без гидрофобного фильтра

- Т0,5д

- метан,

4

- пропан,

6

- ацетон,

3

- пары нефтепродуктов,

10

- остальные определяемые компоненты;

- Т0,9д

16

- метан,

5

- пропан,

15

- ацетон,

4

- пары нефтепродуктов,

20

- остальные определяемые компоненты;

25

- газоанализаторы с оптическим сенсором, с гидрофобным фильтром

- Т0,5д

- метан,

10

- пропан,

15

- ацетон,

4

- пары нефтепродуктов,

15

- остальные определяемые компоненты;

25

Наименование характеристики

Значение

- То,9д

- метан,

20

- пропан,

40

- ацетон,

5

- пары нефтепродуктов,

35

- остальные определяемые компоненты;

60

- и газоанализаторы с термокаталитическим сенсором (кроме метана):

- Т0,5д

20

- Т0,9д

30

- газоанализаторы с термокаталитическим сенсором метана:

- Т0,5д

10

- То,9д

30

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в пределах условий эксплуатации на каждые ±10°С

от температуры определения основной погрешности, в долях от пределов допускаемой основной погрешности:

- для газоанализаторов довзрывоопасной концентрации с оптическими сенсорами

±0,5

- для газоанализаторов довзрывоопасной концентрации с термокаталитическими сенсорами

±0,2

- для газоанализаторов с сенсорами диоксида углерода

±0,7

Пределы допускаемой дополнительной погрешности изменения относи-

тельной влажности окружающей среды в пределах условий эксплуатации на каждые 10 % от относительной влажности при которой была определена

±0,2

основная погрешность, в долях от предела допускаемой основной погреш-

ности

Пределы     допускаемой     дополнительной     погрешности     от

изменения атмосферного давления в пределах условий эксплуатации на каждые 3,3 кПа от атмосферного давления при котором была определена

±0,4

основная погрешность, в долях от предела допускаемой основной погрешно-

сти

Пределы допускаемого изменения показаний газоанализатора за 8 ч непрерывной работы, в долях от предела допускаемой основной погрешности

±0,5

Нормальные условия измерений:

- диапазон температуры окружающего воздуха, °C

от +15 до +25

- диапазон относительной влажности окружающего воздуха, %

не более 80

- диапазон атмосферного давления, кПа

от 98,3 до 104,3

Наименование характеристики

Значение

Время прогрева газоанализаторов, мин, не более

1

Электропитания осуществляется постоянным током напряжением, В

от 12 до 36

Потребляемая электрическая мощность, Вт, не более

5

Маркировка взрывозащиты

1 Ex d[ib] IIC Т6 Gb Х

1 Ex d IIC T6 Gb Х

Габаритные размеры газоанализатора, мм не более:

- высота

110

- ширина

188

- длина

155

Масса, кг, не более:

- алюминиевый корпус

2,5

- стальной корпус

5,0

Уровень защиты корпуса газоанализатора от проникновения твердых предметов и воды по ГОСТ 14254-2015

IP67

Средняя наработка на отказ, ч

42000

Средний срок службы, лет

10

Назначенный срок службы, лет

15

Условия эксплуатации:

- диапазон температурсы окружающей среды, °С

от -60 до +65

- диапазон относительной влажности при температуре +35°С, (без конденсации), %

до 98

диапазон атмосферного давления, кПа

от 80 до 120

Наименование

Обозначение

Количество

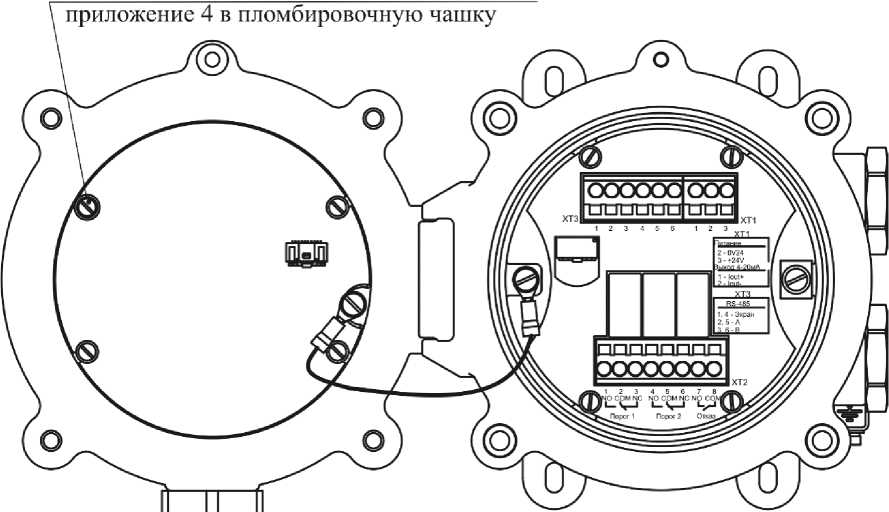

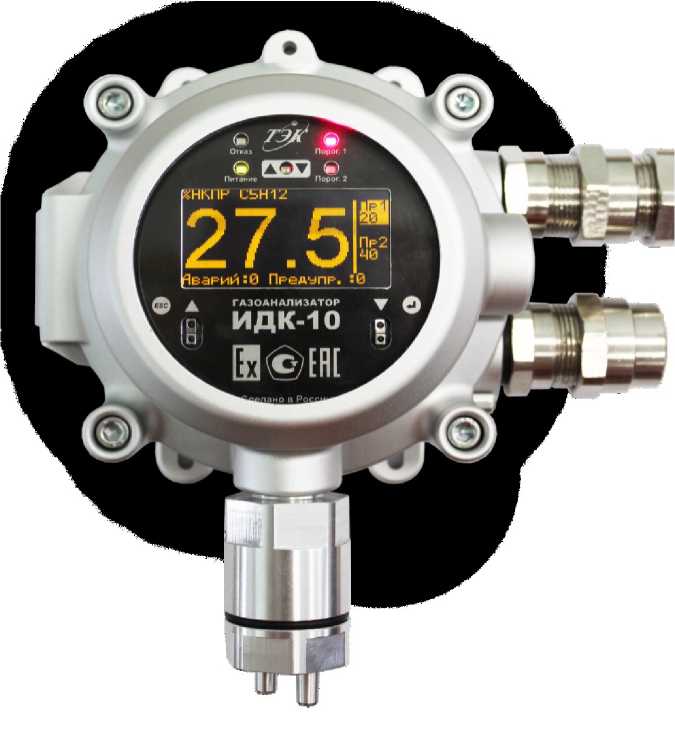

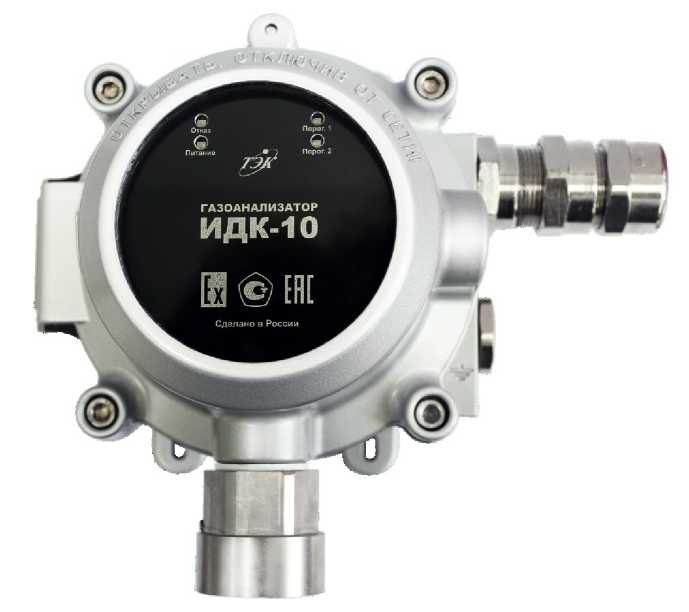

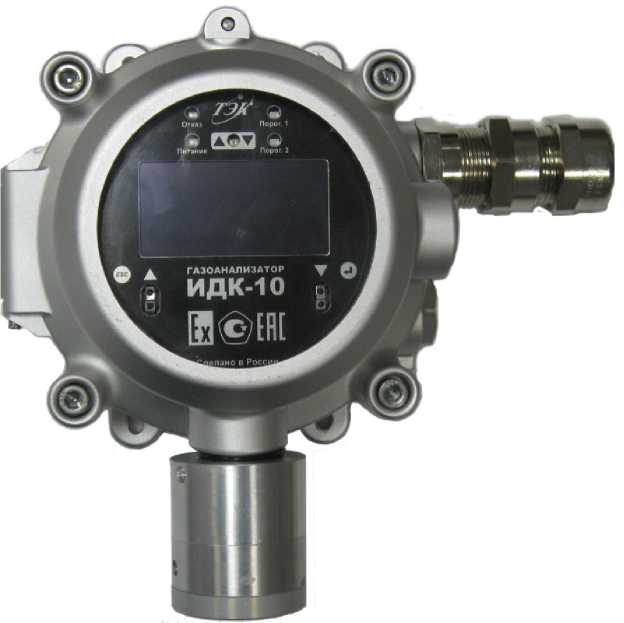

Газоанализатор ИДК-10

ОФТ.18.2272.00.00.00

1 шт. (исполнение газоанализатора определяется при заказе)

Комплект эксплуатационной документации (ЭД) на ИДК-10 в составе:

- Руководство по эксплуатации

ОФТ.18.2272.00.00.00 РЭ

1 шт.

- Формуляр

ОФТ.18.2272.00.00.00 ФО

1 шт.

Методика поверки

МП 242-2061-2021

1 шт.

Программное обеспечение и эксплуатационная документация в pdf-формате на CD-диске

1 шт.

Комплект разрешительной документации в составе:

- Копия сертификата об утверждении типа средств измерений

1 шт.

- Копия сертификата соответствия требованиям технического регламента ТР ТС 012/2011

1 шт.

- Копия декларации о соответствии техническому регламенту ТР ТС 020/2011

1 шт.

№ п/п

Наименование типа

Обозначение типа

Заводской номер

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методики поверки сохраняется

Устанавливаемая методика поверки

Добавляемый изготовитель

Заявитель

Юридическое лицо, проводившее испытания

1

2

3

4

5

6

7

8

9

10

11

12

1.

Газоанализаторы

ИДК-10

66741-17

Общество с ограниченной ответственностью Научнопроизводственное предприятие «Томская электронная компания» (ООО НПП «ТЭК»), г. Томск

МП 242-20612019

МП 242-20612021

Общество с ограниченной ответственностью Научнопроизводственное предприятие «Томская электронная компания» (ООО НПП «ТЭК»), г. Томск

ФГУП «ВНИИМ им. Д.И. Менделеева», г. Санкт-Петербург
