МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

№ 188__________

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 30261 «Счетчики газа диафрагменные BK-G1,6; BK-G2,5; BK-G4; BK-G6; BK-G10; BK-G16; BK-G25» и внесении изменений в описание типа

Во исполнение приказа Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений» (далее — Административный регламент), зарегистрированного в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940, в связи с обращениями ООО «ЭЛЬСТЕР Газэлектроника» от 14 декабря 2016 г. № 1318 и № 1322 приказываю:

• 1. Внести изменения в описание типа на счетчики газа диафрагменные BK-G1,6;  BK-G2,5; BK-G4; BK-G6; BK-G10;   BK-G16;  BK-G25, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 36707-08, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Переоформить свидетельство об утверждении типа № 30261 «Счетчики газа диафрагменные BK-G1,6; BK-G2,5; BK-G4; BK-G6; BK-G10; BK-G16; ВК-G25», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 36707-08, в связи с внесением изменений в методику поверки.

• 3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление

  свидетельства с описанием его юридическому лицу иле инд

  4. Контроль за исполв

  *                         ________ метрологиях

  типа гредсдаа измерений ним&гелю. ггооборота ййяетляю 3 I собой.

  и выдачу

  хранится в системе элеетронногод

  Сертификат: 61DA1E000300E9Q Кому выдан: Голубев Сергей и

  Заместитель Руководителя



  С. С.Голубев

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «03» января 2017 г. № 188

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики газа диафрагменные BK-G1,6; BK-G2,5; BK-G4; BK-G6; BK-GIO; BK-G16; BK-G25

Счетчики газа диафрагменные BK-G1,6; BK-G2,5; BK-G4; BK-G6; BK-G10; BK-G16; BK-G25 (далее - счетчики), предназначены для измерения прошедшего через них объема газа.

Счетчик состоит из измерительного механизма, корпуса и отсчетного устройства.

Измерительный механизм состоит из двух камер со встроенными мембранами. Кривошипно-шатунный механизм преобразует поступательное движение мембран во вращательное, которое через магнитную муфту передается отсчетному устройству.

Счетчик оснащен устройством, препятствующим обратному ходу счетного механизма.

Для дистанционной передачи информации к счетчику может быть подключен датчик импульсов с "герконом" типа IN-Z61, срабатывающим от магнитной вставки, встроенной в ролик младшего разряда счетного механизма.

Отсчетные устройства могут оснащаться специальными устройствами "Chekker" для шифровки показаний, а также иметь электронный или оптоэлектронный выход.

Общий вид счетчиков представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

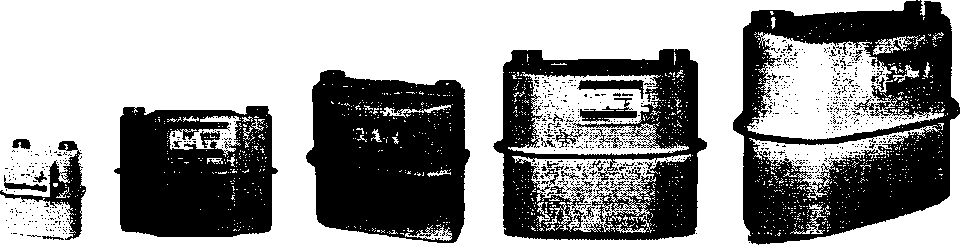

Рисунок 1 - Общий вид счетчиков

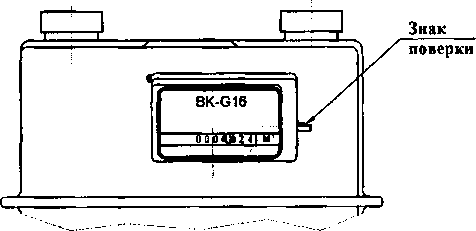

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Программное обеспечение

отсутствует.

Таблица 1

наносится на циферблат методом печати и на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 2

осуществляется по документу МП 208-017-2016 «ГСП. Счетчики газа диафрагменные BK-G, BK-GT. Методика поверки», утвержденному ФГУП «ВНИИМС» 15.12.2016 г.

Основные средства поверки:

- рабочий эталон объемного расхода газа 1-го разряда по ГОСТ Р 8.618-2014 в диапазоне значений от 0,016 до 40 м³/ч с погрешностью не более ± 0,5 % (регистрационный номер в Федеральном информационном фонде 56748-14).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на пломбу, установленную на корпус отсчетного устройства.

приведены в эксплуатационном документе.

ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода газа

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

Техническая документация фирмы "Elster GmbH", Германия.

Elster GmbH, Германия

Steinem Strasse 19-21

55252 Mainz-Kastel

Тел.:+49 6134 605 0

Факс:+49 6134 605 390

E-mail: info2@elster.com www.elster.com www.elster-instromet.com

Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологической службы" (ФГУП "ВНИИМС")

Адрес: 119361, г. Москва, ул. Озерная, д.46

Телефакс: (495)437-55-77 / 437-56-66

E-mail: office@vniims.ru

www.vniims.ru

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-08 от 27.06.2008 г.
