МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

___23 декабря 2020 г.

2217______

Москва

О внесении изменений в описание типа на установки измерительные групповые автоматизированные «АГЗУ-120М-4,0»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращением ООО «СОЗАиТ» от 28 августа 2020 г. № 01-1552 приказываю:

  • 1.  Утвердить новую редакцию описания типа на установки измерительные групповые автоматизированные «АГЗУ-120М-4,0», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 69925-17, изложив его в новой редакции согласно приложению к настоящему приказу.

  • 2. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.

  • 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

С.С .Голубев

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕ.РТНФИКА1 В 'ЯН

Сертификат: 01C9SC9A007CACB9B24B5327C21BB4CE93 Кому выдан: Голубев Сергей Сергеевич Действителен: с 23.11.2020 до 23.11.2021




Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «23» декабря 2020 г. № 2217

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки измерительные групповые автоматизированные «АГЗУ-120М-4,0»

Назначение средства измерений

Установки измерительные групповые автоматизированные «АГЗУ-120М-4,0» (далее -установки) предназначены для измерений массового расхода и массы сырой нефти, объемного расхода и объема свободного нефтяного газа, приведенного к стандартным условиям, массового расхода и массы сырой нефти без учета воды.

Описание средства измерений

Принцип действия установок основан на измерениях массы и массового расхода сырой нефти, массы и массового расхода сырой нефти без учета воды, объема и объемного расхода свободного нефтяного газа, приведенных к стандартным условиям, после разделения в сепараторе газожидкостной смеси, поступающей из скважины, на сырую нефть и свободный нефтяной газ. При подключении к установке более одной скважины, измерение количества продукции скважин производится отдельно для каждой скважины в установленном порядке. Порядок проведения измерений по каждой скважине, в том числе периодичность и длительность замеров, устанавливается при проведении пуско-наладочных работ установок на месте эксплуатации в зависимости от производительности подключенных скважин.

Конструктивно установки состоят из технологического (далее - БТ) и аппаратурного (далее - БА) блоков, которые представляют собой отдельные блок-боксы и могут монтироваться как на едином основании, так и раздельно. Возможно исполнение БА в виде утепленного шкафа или размещение комплектующих БА в помещении заказчика.

В состав БТ входят измерительный и распределительный модули. Так же предусмотрено исполнение установки без распределительного модуля (односкважинный вариант). В односкважинном исполнении газо-жидкостная смесь (далее - ГЖС) подаётся от одной скважины или через внешнее переключающее устройство не входящее в комплект поставки АГЗУ.

В состав измерительного модуля БТ может входить следующее оборудование и средства измерений (СИ):

- сепаратор;

- трубопроводная обвязка с запорной и (или) регулирующей арматурой, дренажной системой и узлом отбора проб (узел отбора проб устанавливается по отдельному требованию заказчика);

- счетчик-расходомер массовый (для измерений массового расхода и массы сырой нефти);

- счетчик расходомер массовый или счетчик (расходомер) объемного расхода газа (для измерений объемного расхода и объема свободного нефтяного газа, приведенных к стандартным условиям);

- средство измерений влагосодержания сепарированной жидкости (устанавливается по отдельному требованию заказчика, при отсутствии данного СИ масса сырой нефти без учета воды определяется на основании измерений массовой доли воды в сырой нефти, осуществляемых в лаборатории или с применением канала измерений плотности счетчика-расходомера массового);

- датчики давления;

- датчики температуры;

- счетчик (расходомер) объемного расхода сепарированного нефтяного попутного газа, идущего на технологические нужды (устанавливается по отдельному требованию заказчика);

- счетчик жидкости турбинный ТОР, либо трубная катушка для его установки (устанавливается по отдельному требованию заказчика);

- манометры;

- устройство определения уровня жидкости в сепараторе (может быть реализовано на основе СИ разности давлений, СИ гидростатического давления столба жидкости, поплавкового устройства, сигнализаторов уровня, либо другого устройства измерения уровня);

- СИ содержания свободного и растворенного газа в сырой нефти (устанавливается по отдельному требованию заказчика);

- СИ содержания капельной жидкости в попутном нефтяном газе после сепарации (устанавливается по отдельному требованию заказчика);

- системы обогрева, освещения, приточно-вытяжной вентиляции, пожарной и газосигнализации;

- система нагрева ГЖС.

В БА размещены:

- шкаф контроля и управления с системой обработки информации (СОИ) и вторичными блоками средств измерений, входящими в состав АГЗУ;

- силовой шкаф;

- системы обогрева, освещения, приточно-вытяжной вентиляции, пожарной и газосигнализации;

- система автоматического ввода резервного питания (АВР) (устанавливается по отдельному требованию заказчика);

- система телемеханики (устанавливается по отдельному требованию заказчика).

В составе СОИ, в зависимости от комплектации, могут входить следующие контроллеры:

- контроллер SCADAPack на основе измерительных модулей 5209, 5232, 5305, модификаций SCADAPack32, SCADAPack350, SCADAPack357;

- контроллер SCADAPack на основе измерительных модулей 5000, модификаций SCADAPack32, SCADAPack334;

  • - контроллер программируемый логический MKLogic200;

  • - контроллер измерительный R-AT-MM;

Вариант компоновки установок и их состав определяются на основании характеристик рабочей среды, требуемых параметров расходов сырой нефти и нефтяного газа, содержания пластовой воды в сырой нефти, а также отдельных требований заказчика.

В зависимости от производительности установки выпускаются в трех модификациях -«АГЗУ-120М-4,0-400», «АГЗУ-120М-4,0-700», «АГЗУ-120М-4,0-1500».

Перечень основных СИ, которыми комплектуются установки, приведен в таблице 1. Средства измерений, входящие в состав установки, определяются на основании требований опросного листа на установку или технического задания заказчика.

Таблица 1 - Перечень основных СИ, которыми комплектуются модификации установок

Наименование

Регистрационный номер в Федеральном информационном фонде

1

2

Счетчик-расходомер массовый «MicroMotion»

45115-16

Счетчик жидкости массовый MACK

12182-09

Расходомер массовый «Optimass»

53804-13

Расходомер массовый «Promass»

15201-11

Расходомер массовый «Promass 100»

57484-14

Расходомер массовый Promass (модификации Promass 300, Promass 500)

68358-17

Окончание таблицы 1

1

2

Счетчик-расходомер массовый кориолисовый ROTAMASS

27054-14

Счетчик-расходомер массовый кориолисовый ROTAMASS

75394-19

Счетчик-расходомер массовый «ЭМИС-МАСС 260»

42953-15, 77657-20

Счетчик-расходомер массовый ЭЛМЕТРО-Фломак

47266-16

Счетчик-расходомер массовый Штрай-Масс

70629-18

Счетчик-расходомер массовый МИР

68584-17

Датчик расхода газа ДРГ.М

26256-06

Счетчик газа вихревой СВГ

13489-13

Датчик расхода газа ультразвуковой корреляционный DYMETIC-1223

37419-08

Счетчик газа ультразвуковой FLOWSIC 600

43981-11

Расходомер счетчик вихревой OPTISWIRL 4070

52514-13

Расходомер счетчик вихревой OPTISWIRL 4200

74011-19

Преобразователь расхода вихревой «ЭМИС-ВИХРЬ 200 (ЭВ-200)»

42775-14

В ычислительУВП-280

53503-13

Прибор вторичный теплоэнергоконтроллер ИМ2300

14527-17

Влагомер сырой нефти «ВСН-2»

24604-12

Влагомер сырой нефти «ВСН-АТ»

42678-09

Влагомер сырой нефти «ВОЕСН»

32180-11

Влагомер сырой нефти ВСН-ПИК

51343-12

Влагомер сырой нефти ВСН-ПИК-Т

59365-19

Влагомер микроволновый поточный МПВ700

65112-16

Влагомер оптический емкостный сырой нефти АМ-ВОЕСН

78321-20

Измерители обводненности Red Eye

47355-11

Контроллеры SCADAPack на основе измерительных модулей 5209, 5232, 5305, модификаций SCADAPack32, SCADAPack350, SCADAPack357

56993-14

Контроллеры SCADAPack на основе измерительных модулей 5000, модификаций SCADAPack32, SCADAPack334

50107-12

Контроллеры SCADAPack 32/32Р, 314/314Е, 330/334 (330/330Е), 350/357 (350Е/357Е), 312, 313, 337Е, 570/575

69436-17

Контроллер программируемый логический МКLogic200

67996-17

Контроллер измерительный R-AT-MM

61017-15

Приказ Росстандарта №2217 от 23.12.2020, https://oei-analitika.ru

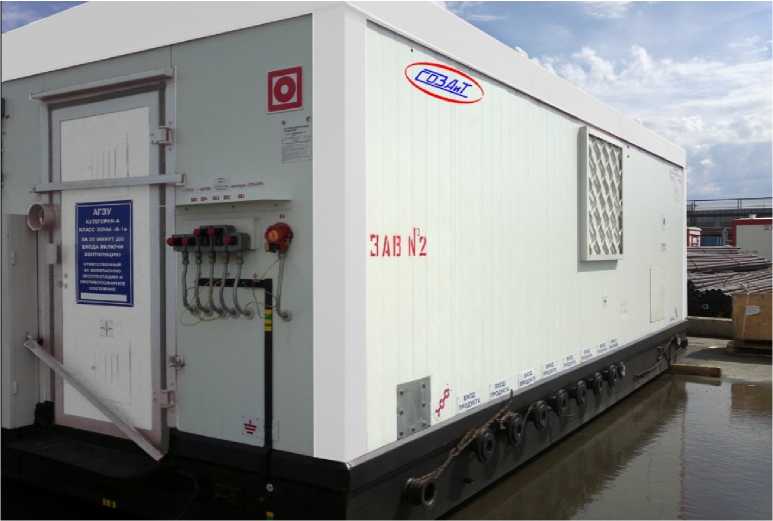

Рисунок 1 - Внешний вид установки АГЗУ.

Пломбирование установок от несанкционированного доступа не требуется.

Программное обеспечение

Программное обеспечение (далее - ПО) СОИ предназначено для сбора, обработки измерительной и сигнальной информации, поступающей от первичных преобразователей параметров, вычислений массы и среднего массового расхода сырой нефти, массы и среднего массового расхода обезвоженной нефти, объема и среднего объемного расхода нефтяного газа, приведения этих параметров к стандартным условиям, передачи измерительной информации на верхний уровень и управляющей информации на блок сигнализации и управления.

В процессе измерений СОИ принимает информацию от измерительных преобразователей параметров, усредняет, по соответствующим алгоритмам, обрабатывает, формирует измерительную информацию, протоколирует, индицирует, регистрирует, хранит результаты прямых измерений и вычислений по каждой скважине за период не менее одного месяца и передает по каналам связи на верхний уровень информационных систем (пунктов сбора измерительной информации систем телемеханики или центральных серверов корпоративных баз данных) архивную информацию и информацию о текущих результатах измерений.

Комплекс ПО состоит из двух частей:

  • 1. ПО операторской панели.

  • 2. ПО контроллера.

ПО контроллера является метрологически значимой частью программного обеспечения. ПО операторской панели расчетов и обработки данных не выполняет, и является только средством визуального интерфейса пользователя.

Исполняемый код ПО контроллера СОИ, результаты измерений хранятся в энергонезависимой памяти контроллера СОИ. Замена исполняемого кода ПО контроллера СОИ, удаление или изменение результатов измерений штатными средствами интерфейса пользователя невозможно.

Идентификационные данные программного обеспечения представлены в Таблице 2.

Уровень защиты ПО установок «средний» согласно Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Таблица 2 - Идентификационные данные ПО установок.

Идентификационные данные (признаки)

Значение

R-AT-

MM

SCADAPack

32

SCADAPack

350/357

SCADAPack

334

MKLogic200

Идентификационное наименование ПО

R-AT-

MM32

АГЗУ-120М-

4,0

АГЗУ-120М-

4,0

АГЗУ-120М-

4,0

MK201 firmware

Номер        версии

(идентификационный номер) ПО

не ниже

V0.5.7

не ниже

2.25

не ниже

1.0.1

не ниже

1.0.0

0.0.1.0

Цифровой идентификатор ПО

-

-

-

4A715412

Алгоритм вычисления цифрового идентификатора ПО

CRC32

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

«АГЗУ-120М-4,0-400»

«АГЗУ-120М-4,0-700»

«АГЗУ-120М-4,0-1500»

Массовый расход сырой нефти1, т/сут (кг/мин)

от 2,4 до

от 2,4 до

от 2,4 до

400

700

1500

(от 1,7 до

(от 1,7 до

(от 1,7 до

278)

480)

1000)

Объемный расход свободного нефтяного газа,

120000

210000

450000

приведенный к стандартным условиям1, м3/сут (м3/мин), не более

(83)

(145)

(312)

Пределы допускаемой относительной погрешности измерений массового расхода и массы сырой нефти, %

±2,5

Пределы допускаемой относительной погрешности измерений массы сырой нефти без учета воды при содержании воды в сырой нефти (в объемных долях), %: - от 0 до 70%

±6,0

- свыше 70 до 95%

±15,0

Пределы допускаемой относительной погрешности измерений объемного расхода и объема нефтяного газа, приведенного к стандартным условиям, %

±5,0

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

«АГЗУ-

120М-4,0-400»

«АГЗУ-120М-4,0-700»

«АГЗУ-120М-4,0-1500»

Рабочее давление, МПа, не более

4,0

Диапазон температуры рабочей среды, °С

от 0 до +90

Массовая доля воды в сырой нефти*, %, не более

99

Плотность сырой нефти в рабочих условиях, кг/м3, не

более

1200

Вязкость среды в рабочих условиях, мм2/с, не более

500

Массовая доля механических примесей, %, не более

0,2

Параметры электрического питания:

- напряжение переменного тока, В

380±38 / 220 ±22

- частота переменного тока, Гц

50±1

Потребляемая мощность, кВ^А, не более

20

Габаритные размеры, не более:

а) блок технологический:

- длина

7000

7500

12000

- ширина

3250

3250

3250

- высота

3250

3250

3250

б) блок аппаратурный:

- длина

3200

3200

3200

- ширина

3200

3200

3200

- высота

3200

3200

3200

Масса, кг, не более:

- блок технологический;

15000

18000

20000

- блок аппаратурный

5000

5000

5000

Количество подключаемых скважин, шт.

до 14

Условия эксплуатации:

- температура окружающей среды, °С

от -60 до +40

- атмосферное давление, кПа

от 96 до 104

- относительная влажность окружающего воздуха, %

до 80

Средний срок службы, лет

25

Средняя наработка на отказ, ч

80000

* - измерения массы сырой нефти без учёта воды производится

только при значении

объемной доли воды в нефти не более 95 %.

Знак утверждения типа

наносится в верхнем левом углу титульного листа руководства по эксплуатации установки типографским способом и на таблички технологического и аппаратурного блока - методом гравировки или шелкографией.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Установка       измерительная       групповая

автоматизированная, в том числе:

Блок технологический

Блок автоматики

«АГЗУ-120М-4,0-

ХХХ»

1 шт.

Руководство по эксплуатации

-

1 экз.

Паспорт

-

1 экз.

Методика поверки

НА.ГНМЦ.0149-17 МП

с изменением № 1

1 экз.

Поверка осуществляется по документу «Инструкция. ГСИ. Установки измерительные групповые автоматизированные «АГЗУ-120М-4,0». Методика поверки» НА.ГНМЦ.0149-17 МП с изменением № 1, утвержденному ОП ГНМЦ АО «Нефтеавтоматика» 15 мая 2018 г.

Основные средства поверки:

- рабочий эталон 1-го разряда по ГОСТ 8.637-2013 с диапазоном воспроизводимого массового расхода газожидкостной смеси, соответствующим рабочему диапазону поверяемой установки, с относительной погрешностью измерения массового расхода жидкой смеси от 0,5 до 1,0 %;

- рабочий эталон 2-го разряда по ГОСТ 8.637-2013 с диапазоном воспроизводимого массового расхода газожидкостной смеси, соответствующим рабочему диапазону поверяемой установки, с относительной погрешностью измерения массового расхода жидкой смеси от 1,5 до 2,0 %;

- средства поверки в соответствии с документами на поверку средств измерений, входящих в состав установок.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или в паспорте установки.

Сведения о методиках (методах) измерений приведены в документе МН 715-2016 «ГСИ. Количество нефти и нефтяного газа извлекаемых из недр. Методика измерений установками измерительными групповыми автоматизированными «АГЗУ-120М-4,0», с изменениями №№ 1, 2, 3, ФР.1.29.2018.31220.

Нормативные и технические документы, распространяющиеся на установки измерительные групповые автоматизированные «АГЗУ-120М-4,0»

ГОСТ Р 8.615-2005 ГСИ. Измерения количества извлекаемых из недр нефти и нефтяного газа. Общие метрологические и технические требования

ГОСТ 8.637-2013 ГСИ. Государственная поверочная схема для средств измерений массового расхода многофазных потоков

ТУ 4318-211-80025474-2015 Установки измерительные групповые автоматизированные «АГЗУ -120М». Технические условия

Изготовитель

Общество с ограниченной ответственностью «Серафимовский опытный завод автоматики и телемеханики» (ООО «СОЗАиТ»)

ИНН 0269026340

Адрес: 452780, Республика Башкортостан, Туймазинский район, с. Серафимовский, ул. Индустриальная, 10

Телефон: +7 (34782) 26-949, 26-800, 78-535

Факс: +7 (34782) 26-949, 26-800

Web-сайт: http://sozait.ru

E-mail: sozait@sozait.ru

Испытательный центр

Акционерное общество «Нефтеавтоматика»

Адрес: 420029, РТ, г. Казань, ул. Журналистов, д.2а

Телефон: +7 (843) 567-20-10

Факс: +7 (843) 567-20-10

E-mail: gnmc@nefteavtomatika.ru

Аттестат аккредитации АО «Нефтеавтоматика» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311366 от 27.07.2017 г.

1

- диапазон измерений указывается в паспорте каждого экземпляра установки и не превышает диапазона измерений, указанного в данной таблице.
