№651 от 09.04.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 31667
О внесении изменений в описание типа на весы неавтоматического действия с печатанием этикеток GLP-W, GLP-WI, GLM-E Automac
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ9 апреля 2018 г.
№ 651
Москва
О внесении изменений в описание типа на весы неавтоматического действия с печатанием этикеток GLP-W, GLP-WI, GLM-E Automac
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «Бицеба Рус» от 02февраля 2018 г. № 028 приказываю:
-
1. Внести изменения в описание типа на весы неавтоматического действия с печатанием этикеток GLP-W, GLP-WI, GLM-E Automac, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 61807-15, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
(---------------------------------\
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: OOE1O36ECDC011E78ODAEOO71B1B53CD41 Кому выдан: Голубев Сергей Сергеевич
Действителен: с 20.11.2017 до 20.11.2018
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «09» апреля 2018 г. №651ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы неавтоматического действия с печатанием этикеток GLP-W, GLP-WI, GLM-E Automac Назначение средства измеренийВесы неавтоматического действия с печатанием этикеток GLP-W, GLP-WI, GLM-E Automac (далее - весы) предназначены для измерений массы товара, вычислений его стоимости на основе заранее введенной оператором цены за единицу товара и печатания этикетки.
Описание средства измеренийВесы имеют модульную компоновку. В качестве модулей весов выступают:
-
- грузоприемное устройство (далее - ГПУ), включающее в себя весоизмерительные датчики (далее - датчики);
-
- устройство обработки сигналов датчиков;
-
- принтер для печатания этикеток;
-
- терминал с дисплеем и органами управления весами.
Устройство обработки сигналов датчиков может быть конструктивно объединено с принтером в едином корпусе (принтер GLP 80 для печати этикеток шириной до 80 мм, принтеры GLP 160, GLP 160 L для печати этикеток шириной до 160 мм, принтер GLP I для печати этикеток шириной до 300 мм и распознавания радиочастотных меток), в этом случае в весах используется отдельный терминал с органами управления весами и дисплеем в различных конструктивных исполнениях (GT 240, GT 6 М, GT 7 С, GT 12 С, GT 12 Е, GT СТ, GT NT).
Устройство обработки сигналов датчиков, принтер для печатания этикеток и терминал с органами управления весами и дисплеем могут быть объединены в один весоизмерительный прибор в едином корпусе.
ГПУ всегда представляет собой отдельную механическую конструкцию для принятия нагрузки. ГПУ и другие модули весов могут размещаться на рабочем месте оператора (настольное, напольное размещение) или могут быть закреплены на специальной стойке, или быть включены в состав упаковочных машин (грузы перемещаются оператором вручную).
Принцип действия весов основан на преобразовании возникающей под действием силы тяжести взвешиваемого груза деформации упругих элементов датчиков в аналоговый электрический сигнал, пропорциональный его массе, с последующим аналого-цифровым преобразованием, математической обработкой и выдачей результатов измерений массы в визуальной форме на дисплее весов, а также их распечатке, и/или их передачей в виде электрического сигнала через цифровой интерфейс связи на периферийные устройства, например, персональный компьютер.
Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
-
- устройство первоначальной установки на нуль (Т.2.7.2.4);
-
- полуавтоматическое устройство установки на нуль (Т.2.7.2.2);
-
- устройство слежения за нулем (Т.2.7.3);
-
- устройство уравновешивания тары - устройство выборки массы тары (Т.2.7.4.1);
-
- устройство предварительного задания значения массы тары (Т.2.7.5);
-
- устройство взвешивания тары (Т.2.7.4.2);
-
- устройство переключения показаний брутто-нетто (Т.5.2.1);
-
- устройство выбора единиц измерений (2.1);
-
- показывающее устройство с расширением (Т.2.6);
-
- устройство установки по уровню (Т.2.7.1);
-
- устройство обнаружения промахов (5.2).
Весы имеют режимы работы в качестве однодиапазонных или многоинтервальных весов в зависимости от модификации весов.
Модификации весов имеют обозначения вида Y X, где Y - это обозначение: GLP-W, (также обозначается GLP-WMAXX), GLP-WI (также обозначается GLP-WIMAXX) или GLM-E Automac (также обозначается GLM-Emaxx Automac); X - обозначение одного из конструктивных исполнений ГПУ.
Конструктивные исполнения ГПУ с четырьмя тензорезисторными весоизмерительными датчиками:
-
- iL Professional 800F/MP, iL Professional 2000F/MP, iL Professional 4000F/MP, iL Professional 6000F/MP, iL Professional 7500F/MP или iL Professional 20000F/MP: платформы для стационарной напольной установки или в приямок, изготавливаются из нержавеющей стали;
-
- iL Economy 2000F/MP или iL Economy 4000F/MP: платформы для напольной установки или в приямок, изготавливаемые из нержавеющей стали.
Конструктивные исполнения ГПУ с одним тензорезисторным весоизмерительным датчиком:
-
- LA 18 А/М: платформа для стационарной установки, изготавливаемая из оцинкованной стали (весы GLM-E Automac / GLM-Emaxx Automac оснащаются только ГПУ LA 18 А/М);
-
- iL Economy 3OOF/SP: платформы для стационарной напольной установки изготавливаемые из нержавеющей стали;
-
- iL Professional 50SPM/SP или iL Professional 150SPM/SP: платформы для напольной установки из нержавеющей стали, с датчиком, заключенным в герметичный кожух;
Конструктивные исполнения ГПУ с системой рычагов, передающих нагрузку от платформы весов весоизмерительному датчику:
-
- iL Professional 20F/HY, iL Professional 150F/HY, iL Professional 350F/HY или iL Professional 750F/HY: платформы для напольной установки, изготавливаемые из нержавеющей стали, могут быть оснащены роликовым конвейером;
Цифровой индекс в обозначениях исполнений ГПУ указывает на величину максимальной нагрузки. Модификации весов, отличаются максимальными нагрузками и соответствующими метрологическими характеристиками.

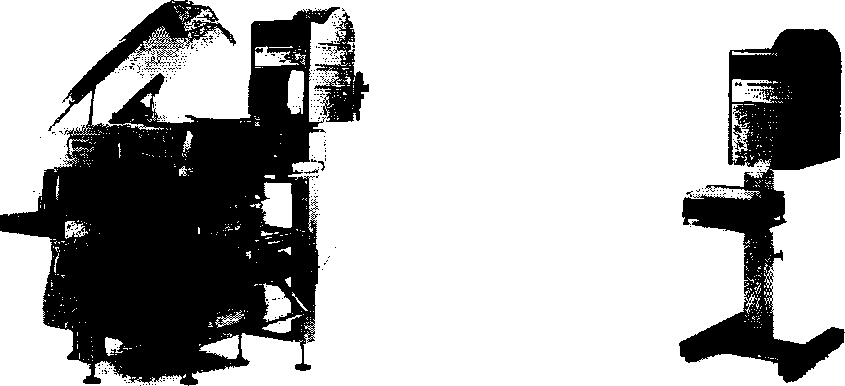

Примеры общего вида весов представлен на рисунках 1 и 2.

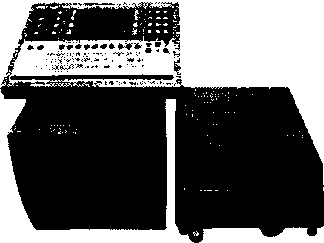

Примеры общего вида терминалов представлен на рисунке 3.
Примеры общего вида ГПУ весов представлен на рисунках 4 и 5.
Рисунок 1 - Весы GLP-W (принтер GLP 80, терминал GT 6М, ГПУ LA 18 А/М);
|
iL Professional 800F/MP |
iL Professional 2000F/MP, iL Professional 4000F/MP, iL Professional 6000F/MP, iL Professional 7500F/MP |

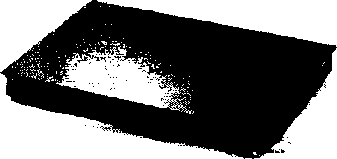

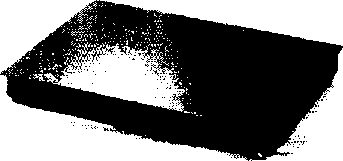

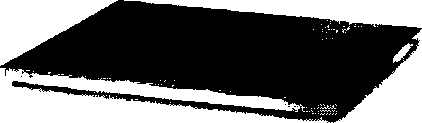

Рисунок 4 - Общий вид исполнений ГПУ
iL Professional 20000F/MP
iL Economy 2000F/MP iL Economy 4000F/MP
iL Economy 300F/SP
iL Professional 50SPM/SP,
iL Professional 150SPM/SP
LA 18 A/M
iL Professional 20F/HY, iL Professional 150F/HY, iL Professional 35OF/HY, iL Professional 750F/HY

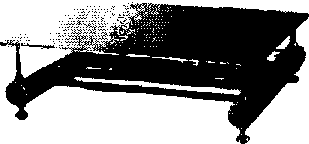

Рисунок 5 - Общий вид исполнений ГПУ
Идентификация модификаций весов осуществляется по маркировочной табличке весов, на которой указывается следующая информация о конкретном экземпляре весов: наименование и/или товарный знак изготовителя, заводской номер весов, идентификационный номер ГПУ, обозначение класса точности, значения максимальной нагрузки Max (Maxi поддиапазонов взвешивания многоинтервальных весов), минимальной нагрузки Min, поверочного интервала е (ei поддиапазонов взвешивания многоинтервальных весов), диапазона уравновешивания тары. Значения Max (Maxi), Min, е (ei) указываются также рядом с дисплеем. Кроме того на идентификационной табличке, располагаемой на ГПУ указываются: идентификационный номер ГПУ, значения максимальной нагрузки Max (Maxi поддиапазонов взвешивания многоинтервальных весов), минимальной нагрузки Min, поверочного интервала е (ei поддиапазонов взвешивания многоинтервальных весов), диапазона уравновешивания тары.
Знак поверки в виде наклейки наносится на лицевую панель корпуса терминала, устройства обработки сигналов датчиков или весоизмерительного прибора. Схема пломбировки представлена на рисунке 6.

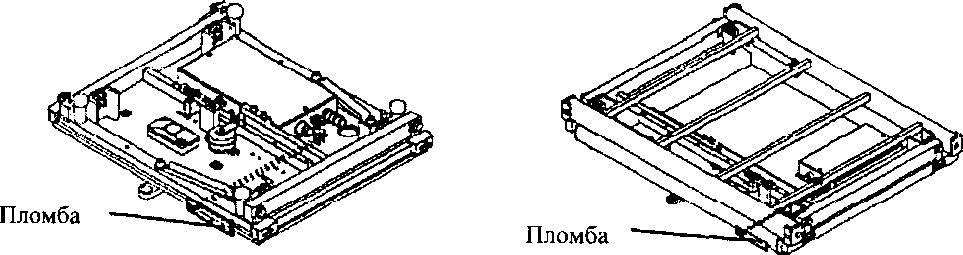

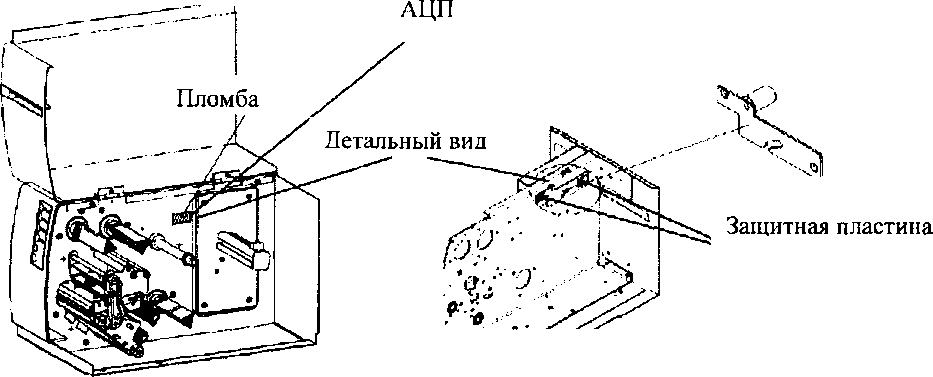

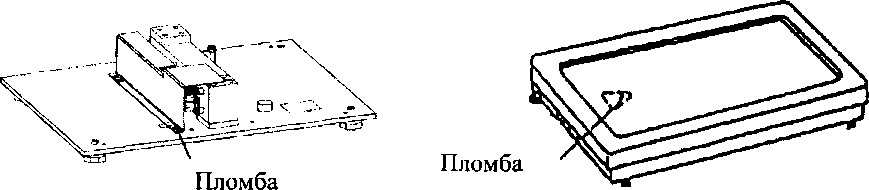

Рисунок 6 - Примеры схемы пломбировки
Программное обеспечениеПрограммное обеспечение (далее - ПО) весов является встроенным, хранится в ПЗУ весов.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Метрологически значимая часть ПО и настройки весов разделены на 7 уровней доступа, защищенных паролем.
Параметры, определяющие технические и метрологические характеристики весов, в том числе показатели точности, хранятся в энергонезависимой памяти (EEPROM) весов, а также продублированы в ПЗУ. При несовпадении этих значений, соответствующая запись вносится в журнал событий. Проведение взвешивания становится невозможным. Журнал событий хранится в зашифрованном виде в энергонезависимой памяти.
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «Высокий» по Р 50.2.077-2014.
Идентификационные данные метрологически значимой части ПО (приведены в таблице 1) отображаются на дисплее весов двумя способами: ___
- через «Сервисное меню» (по нажатию клавиши ИЯ), подменю «Сведения о программном обеспечении», пункты «Версия программного обеспечения», «Журнал событий»;
~ одновременным нажатием клавиш Кв-ЕМ-СЯЗ.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
е:002, е:003, е:004, е:05167; е:05ххх, где х - цифры 0-9 |
|
Цифровой идентификатор ПО |
- |
|
Другие идентификационные данные (если имеются) |
- |
Класс точности по ГОСТ OIML R 76-1-2011 ..................................................................III (средний).
Диапазон уравновешивания тары........................................................................................100 % Мах.
Диапазон температуры (п. 3.9.2.1, ГОСТ OIML R 76-1-2011),°С.............от минус 10 до плюс 40.
Электрическое питание от сети переменного тока:
-
- напряжение питания, В......................................................................................от 120 до 240;
-
- частота, Гц....................................................................... 50±1.
Таблица 2 - Однодиапазонные весы GLP-W, G
LP-Wmaxx,GLP-WI, GLP-WImaxx
Модификация весов
(Y в обозначении модификации означает GLP-W, GLP-Wmaxx,GLP-WI, GLP-WImaxx)
Максимальная нагрузка Max, кг
Поверочный интервал е, действительная цена деления (шкалы) d, e=d, кг
Число поверочных интервалов п
Y iL Economy 300F/SP Y iL Professional 50SPM/SP
3
0,001
3000
Y iL Professional 20F/HY
6
0,001
6000
Y iL Economy 300F/SP
Y iL Professional 50SPM/SP
Y iL Professional 20F/HY YLA 18 A/M
6
0,002
3000
Y iL Professional 20F/HY YLA 18 A/M
12
0,002
6000
Y iL Economy 300F/SP
Y iL Professional 50SPM/SP
-
Y iL Professional 20F/HY
-
Y iL Professional 150F/HY
YLA 18 A/M
15
0,005
3000
-
Y iL Professional 150F/HY
-
Y iL Professional 350F/HY
30
0,005
6000
Модификация весов
(Y в обозначении модификации означает GLP-W, GLP-WMAXX,GLP-WI, GLP-WImaxx)
Максимальная нагрузка Max, кг
Поверочный интервал е, действительная цена деления (шкалы) d, e=d, кг
Число поверочных интервалов п
-
Y iL Professional 800F/MP
Y iL Economy 300F/SP,
-
Y iL Professional 50SPM/SP
-
Y iL Professional 150F/HY
-
Y iL Professional 350F/HY
30
0,01
3000
-
Y iL Professional 150F/HY
-
Y iL Professional 350F/HY
-
Y iL Professional 750F/HY
60
0,01
6000
-
Y iL Professional 800F/MP
Y iL Economy 300F/SP
-
Y iL Professional 50SPM/SP
-
Y iL Professional 150F/HY
-
Y iL Professional 350F/HY
-
Y iL Professional 750F/HY
60
0,02
3000
-
Y iL Professional 800F/MP
-
Y iL Professional 150F/HY
-
Y iL Professional 350F/HY
-
Y iL Professional 750F/HY
120
0,02
6000
-
Y iL Professional 800F/MP
Y iL Economy 300F/SP
-
Y iL Professional 50SPM/SP
-
Y iL Professional 150F/HY
-
Y iL Professional 35OF/HY
-
Y iL Professional 750F/HY
150
0,05
3000
-
Y iL Professional 800F/MP
-
Y iL Professional 350F/HY
-
Y iL Professional 750F/HY
300
0,05
6000
-
Y iL Professional 800F/MP
-
Y iL Professional 2000F/MP
-
Y iL Professional 4000F/MP
-
Y iL Economy2000F/MP
-
Y iL Economy 300F/SP
-
Y iL Professional 350F/HY
-
Y iL Professional 750F/HY
300
0,1
3000
Y iL Professional 750F/HY
500
0,1
5000
Y iL Professional 750F/HY
500
0,2
2500
-
Y iL Professional 800F/MP
-
Y iL Professional 2000F/MP
-
Y iL Professional 750F/HY
600
0,1
6000
-
Y iL Professional 800F/MP Y iL Professional 2000F/MP,
Y iL Economy2000F/MP
-
Y iL Professional 750F/HY
600
0,2
3000
-
Y iL Professional 2000F/MP
-
Y iL Professional 4000F/MP
1200
0,2
6000
Модификация весов
(Y в обозначении модификации означает GLP-W, GLP-WMAXX,GLP-WI, GLP-WImaxx)
Максимальная нагрузка Max, кг
Поверочный интервал е, действительная цена деления (шкалы) d, e=d, кг
Число поверочных интервалов п
-
Y iL Professional 2000F/MP
-
Y iL Professional 6000F/MP
-
Y iL Economy 4000F/MP
-
Y iL Professional 4000F/MP
-
Y iL Professional 7500F/MP
Y iL Economy2000F/MP
1500
0,5
3000
-
Y iL Professional 4000F/MP
-
Y iL Professional 7500F/MP
-
Y iL Professional 20000F/MP
3000
0,5
6000
-
Y iL Professional 6000F/MP
Y iL Economy 4000F/MP
-
Y iL Professional 4000F/MP
-
Y iL Professional 7500F/MP
-
Y iL Professional 20000F/MP
3000
1
3000
-
Y iL Professional 7500F/MP
-
Y iL Professional 20000F/MP
6000
1
6000
-
Y iL Professional 7500F/MP
-
Y iL Professional 20000F/MP
6000
2
3000
Y iL Professional 20000F/MP
12000
2
6000
Y iL Professional 20000F/MP
15000
5
3000
-
Таблица 3 - Однодиапазонные весы GLM-E Automac (GLM-Emaxx Automac)
|
Модификация весов |
Максимальная нагрузка Мах, кг |
Поверочный интервал е, действительная цена деления (шкалы) d, e=d, кг |
Число поверочных интервалов п |
|
GLM-E Automac LA 18 А/М (GLM-Emaxx Automac LA 18 А/М) |
6 |
0,002 |
3000 |
Таблица 4 - Многоинтервальные весы GLP-W, GLP-WMAXX,GLP-WI, GLP-W1MAXX
|
Модификация весов (Y в обозначении модификации означает GLP-W, glp-wmaxx,glp-wi, GLP-WImaxx) |
Максимальная нагрузка Max]/Max2 (/Махз), кг |
Поверочный интервал е |/б2(/ез), действительная цена деления (шкалы) dx/dii/di}, e\=dx, кг |
Число поверочных интервалов И1/И2(/Из) |
|
Y iL Professional 20F/HY YLA 18 A/M |
3/6 |
0,001/0,002 |
3000/3000 |
|
Y iL Professional 20F/HY |
3/6/15 |
0,001/0,002/0,005 |
3000/3000/3000 |
YLA 18 A/M |
6/15 |
0,002/0,005 |
3000/3000 |
|
Модификация весов (Y в обозначении модификации означает GLP-W, glp-wmaxx,glp-wi, GLP-WImaxx) |
Максимальная нагрузка Maxi/Max2 (/Махз), кг |
Поверочный интервал е|/е2(/ез), действительная цена деления (шкалы) dddit/di), ei=d\, кг |
Число поверочных интервалов Л|/Л2(/«3) |
|
6/15/30 |
0,002/0,005/0,010 |
ЗООО/ЗООО/ЗООО |
|
15/30 |
0,005/0,010 |
3000/3000 |
|
15/30/60 |
0,005/0,010/0,020 |
3000/3000/3000 |
|
30/60 |
0,01/0,02 |
3000/3000 |
|
30/60/150 |
0,01/0,02/0,05 |
3000/3000/3000 |
|
60/150 |
0,02/0,05 |
3000/3000 |
|
60/150/300 |
0,02/0,05/0,1 |
ЗООО/ЗООО/ЗООО |
|
150/300 |
0,05/0,1 |
3000/3000 |
|
Y iL Professional 750F/HY |
150/300/500 |
0,05/0,1/0,2 |
3000/3000/2500 |
|
Y iL Professional 750F/HY |
300/500 |
0,1/0,2 |
3000/2500 |
|
300/600 |
0,1/0,2 |
3000/3000 |
Y iL Economy 2000F/MP |
600/1500 |
0,2/0,5 |
ЗООО/ЗООО |
Y iL Economy 2000F/MP |
1500/3000 |
0,5/1,0 |
3000/3000 |
|
3000/6000 |
1/2 |
3000/3000 |
|
Y iL Professional 20000F/MP |
6000/15000 |
2/5 |
3000/3000 |
Таблица 5 - Многоинтервальные весы GLM-E Automac (GLM-Emaxx Automac)
|
Модификация весов |
Максимальная нагрузка Maxi/Max2 (/Махз), кг |
Поверочный интервал в1/е2(/ез), действительная цена деления (шкалы) </1/е/2(/с/з), ei=d\, кг |
Число поверочных интервалов щ/И2(/нз) |
|
GLM-E Automac LA 18 А/М (GLM-Emaxx Automac LA 18 А/М) |
3/6 |
0,001/0,002 |
3000/3000 |
наносится на эксплуатационную документацию и маркировочную табличку весов.
Комплектность средства измерений-
1. Весы..................................................................................................................................1 шт.
-
2. Руководство по эксплуатации.......................................................................................1 экз.
осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Основные средства поверки: гири, соответствующие классу точности F2, Mi по ГОСТ OIMLR 111-1-2009.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методиках (методах) измеренийДокумент «Весы неавтоматического действия с печатанием этикеток GLP-WI. Руководство по эксплуатации», раздел 8.
Документ «Весы неавтоматического действия с печатанием этикеток GLP-W. Модификации GLP-W iL Professional 50SPM/SP, GLP-W iL Professional 150SPM/SP. Руководство по эксплуатации», раздел 4.4.
Документ «Весы неавтоматического действия с печатанием этикеток GLP-W. Модификации GLP-W iL Professional 20F/HY, GLP-W iL Professional 150F/HY, GLP-W iL Professional 350F/HY, GLP-W iL Professional 750F/HY. Руководство по эксплуатации», раздел 4.4.
Документ «Весы неавтоматического действия с печатанием этикеток GLP-W. Модификации GLP-W iL Professional 20F/HY, GLP-W iL Professional 150F/HY, GLP-W iL Professional 35OF/HY, GLP-W iL Professional 750F/HY. Руководство по эксплуатации», раздел 4.4.
Документ «Весы неавтоматического действия GLP-W. Модификации GLP-W iL Professional 800F/MP, GLP-W iL Professional 2000F/MP, GLP-W iL Professional 4000F/MP, GLP-W iL Professional 6000F/MP, GLP-W iL Professional 7500F/MP, GLP-W iL Professional 20000F/MP. Руководство по эксплуатации», раздел 4.8.
Документ «Весы неавтоматического действия с печатанием этикеток GLP-W. Модификации GLP-W iL Economy 2000F/MP, GLP-W iL Economy 4000F/MP. Руководство по эксплуатации», раздел 4.7.
Документ «Весы неавтоматического действия с печатанием этикеток GLP-W. Модификация GLP-W iL Economy 3OOF/SP. Руководство по эксплуатации», раздел 4.5.
Документ «Весы неавтоматического действия с печатанием этикеток GLM-E Automac», раздел 9.
Нормативные и технические документы, устанавливающие требования к весам неавтоматического действия с печатанием этикеток GLP-W, GLP-WI, GLM-E AutomacГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».
Техническая документация фирмы «Bizerba SE & Со. KG», Германия.
Изготовитель«Bizerba SE & Со. K.G», Германия
Адрес: Wilhelm-Krautstr. 65, 72336 Balingen, Germany
Телефон (факс): +49 7433 12-2453
Web-сайт: www.bizerba.com
ЗаявительОбщество с ограниченной ответственностью «Бицерба Рус» (ООО «Бицерба Рус»)
ИНН 7718940437
Адрес: 107023 РФ г. Москва, ул. Электрозаводская, д. 27, стр. ЗД
Телефон: (499) 270 09 62, факс: (499) 270 09 68
E-mail: russia@bizerba.com
Web-сайт: www.bizerba.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон: (495) 437-55-77, факс: (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа№ 30004-13 от 26.07.2013 г.
Рисунок 2 - Весы GLM-E Automac LA 18 А/М в составе упаковочной машины (слева); весы GLP-WI с ГПУ LA 18 А/М на стойке (справа)
GT240 GTCT GTNT GT 6 М
GT7C GT12C GT12E
Рисунок 3 - Общий вид терминалов
