№1956 от 19.09.2017
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 28917
О внесении изменений в описание типа на счетчики крыльчатые одноструйные холодной и горячей воды ОСВХ и ОСВУ
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ19 сентября 2017 г. № 1956
Москва
О внесении изменений в описание типа на счетчики крыльчатые одноструйные холодной и горячей воды ОСВХ и ОСВУ
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «ПК Прибор» от 02 августа 2017 г. № 15 п р и к а з ы в а ю:
-
1. Внести изменения в описание типа на счетчики крыльчатые одноструйные холодной и горячей воды ОСВХ и ОСВУ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 32538-11, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя С.С.Голубев
/ А
Подлинник электронного документа, подписанного ЭЛ, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 61DA1E000300E901C1ED
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 17.11,2016 до 17.11,2017
\__________—__________/
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «19» сентября 2017 г. № 195 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счётчики крыльчатые одноструйные холодной и горячей воды ОСВХ и ОСВУ
Назначение средства измеренийСчётчики крыльчатые одноструйные холодной и горячей воды ОСВХ и ОСВУ (далее -счётчики) предназначены для измерения объёма питьевой воды и теплоносителя, потребляемых в тепловых сетях, сетях горячего и холодного водоснабжения, на объектах коммунального хозяйства, в открытых и закрытых системах теплоснабжения.
Описание средства измеренийПринцип работы счётчиков крыльчатых одноструйных холодной и горячей воды ОСВХ и ОСВУ состоит в измерении числа оборотов крыльчатки, вращающейся под действием протекающей воды.
Счётчики состоят из корпуса с фильтром, измерительной камеры и счётного механизма, размещённого в стакане из немагнитного материала. Поток воды, пройдя фильтр, попадает в нижнюю часть измерительной камеры и приводит во вращение крыльчатку с закреплённой на ней ведущей магнитной муфтой. Через разделительный стакан счётного механизма вращение ведущей части магнитной муфты передаётся её ведомой части, которая связана с масштабирующим редуктором и отсчётным механизмом. Сухой, герметизированный в отдельной полости счётный механизм, преобразует число оборотов крыльчатки в показания отсчетного устройства в м3.
Счётчики выпускаются в следующих исполнениях:
ОСВХ/ОСВУ счётчик воды
(ДГ1) - герконовый датчик
X
(1) - минимальный расход соответствует метрологическим классам по ГОСТ Р 50193.1-92;
( ) - минимальный расход соответствует
ТУ 4213-001-77986247-2005
расположен в корпусе счетного механизма, импульсный выход реализован по схеме «сухой контакт»; (ДГ2) - герконовый датчик съемный, импульсный выход реализован по схеме «сухой контакт»;
(ДГЗ) - герконовый датчик
расположен в корпусе счетного механизма, импульсный выход
реализован по схеме параллельнопоследовательного резистивного целителя;
условный диаметр прохода, мм: (15); (20); (25); (32); (40).
(МИД) - исполнение со счетным механизмом, оснащенным дисковым стрелочным указателем и технологическим посадочным креплением, для установки модуля дистанционной передачи информации.
Исполнения счётчиков с дистанционным герконовым выходом дополнительно имеют встроенный магнит, магнитное поле которого воздействует на замыкание/размыкание контактов герконового датчика.
В зависимости от исполнения, счётчики конструктивно могут включать в себя защитный кожух (кольцо) крепления счетного механизма к корпусу. Кольцо препятствует получению доступа к внутренним элементам счётчика без видимого повреждения. При наличии на корпусе неразъемного кольца (кожуха) пломбировка не требуется.

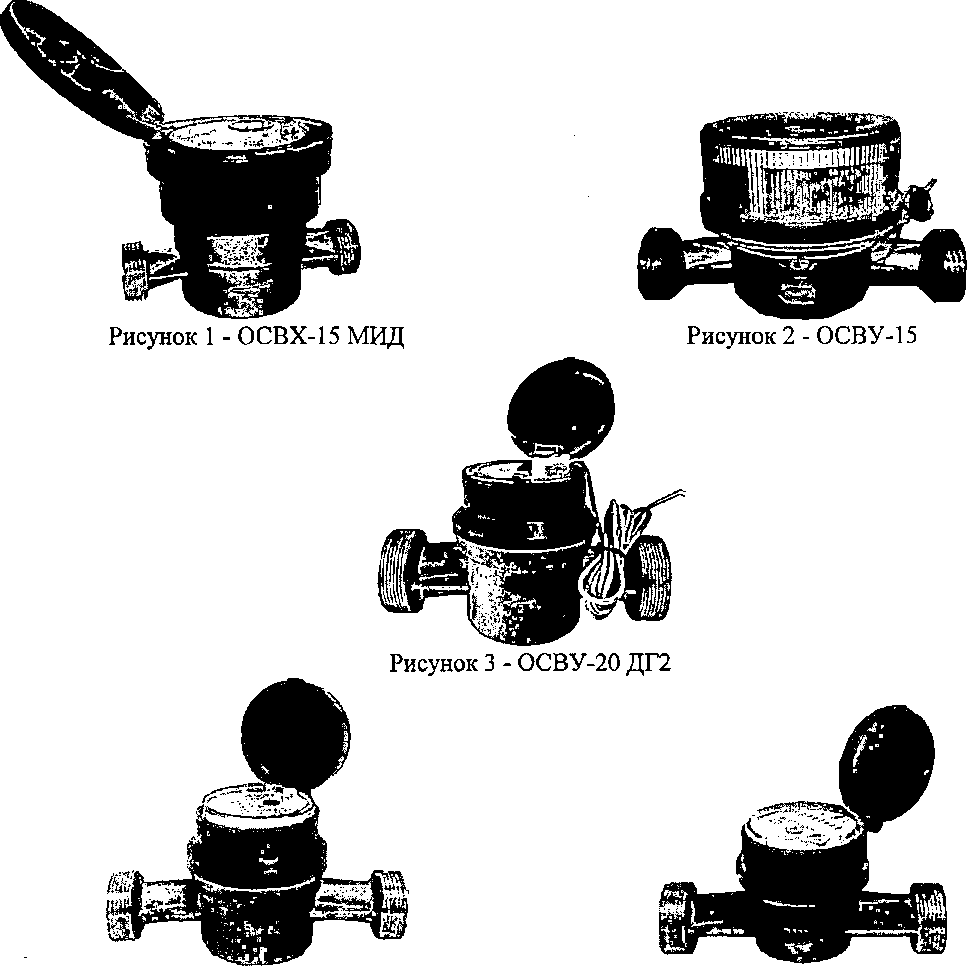

Общий вид счётчиков представлен на рисунках 1-8.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 9.

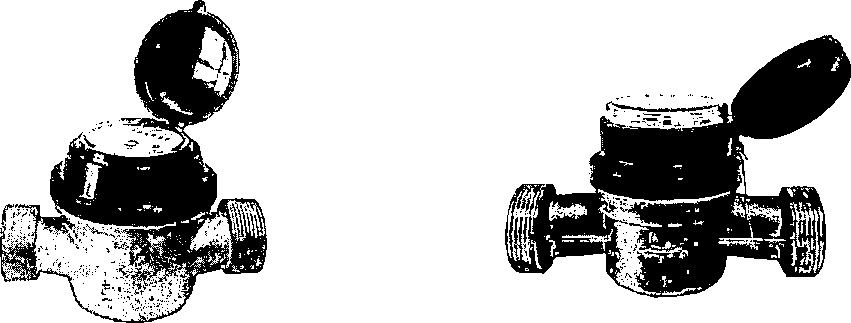

Рисунок 5 - ОСВХ-25
Рисунок 4 - ОСВУ-25
Рисунок 6 - ОСВХ-32

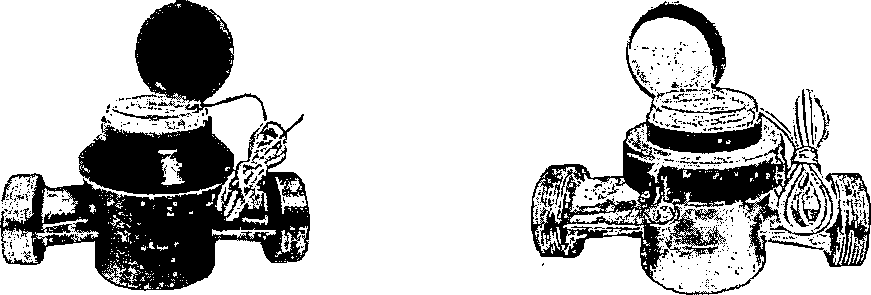

Рисунок 7 - ОСВУ-40 ДГ1 Рисунок 8- ОСВХ-40 ДГ1

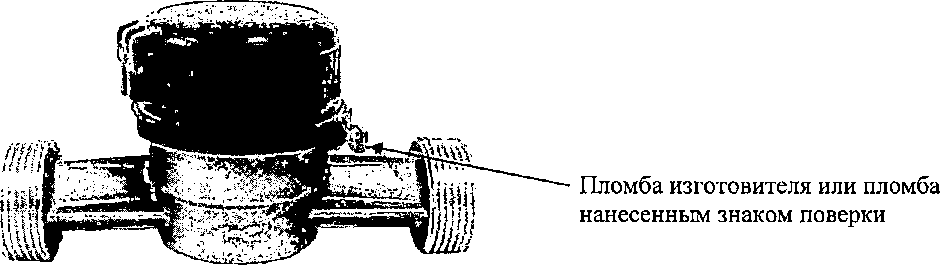

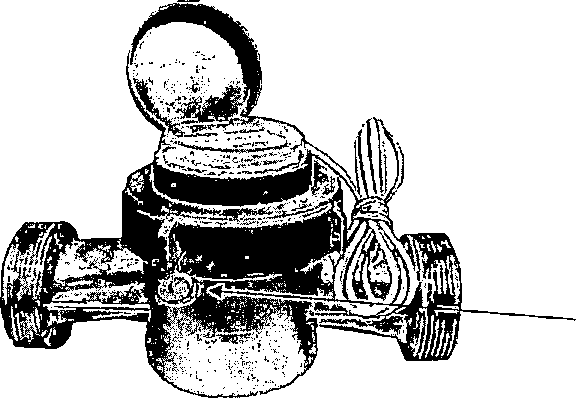

Рисунок 9 - Схема пломбировки от несанкционированного доступа, обозначение места
Пломба изготовителя или пломба с нанесенным знаком поверки
нанесения знака поверки
Программное обеспечениеотсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||||||||
|
Диаметр условный, Ду, мм |
15 |
20 |
25 |
32 |
40 | |||||
|
Вид монтажа счетчика1 |
А |
В |
А |
В |
А |
В |
А |
В |
А |
В |
|
Расход воды минимальный, qmin, м^ч: -поГОСТР 50193.1-92 - по ТУ 4213-001-77986247-2005 |
0,06 0,057 |
0,03 0,029 |
0,10 0,095 |
0,05 0,048 |
0,14 0,133 |
0,07 0,067 |
0,24 0,228 |
0,12 0,114 |
0,40 0,38 |
0,20 0,19 |
|
Расход воды, м3/ч:
|
0,15 |
0,12 |
0,25 |
0,20 |
0,35 |
0,28 |
0,60 |
0,48 |
1,00 |
0,80 |
|
1,50 3,00 |
2,50 5,00 |
3,50 7,00 |
6, 12 |
00 00 |
10,00 20,00 | |||||
|
Максимальный объём воды, м3, измеренный за: -сутки -месяц |
37,5 1125,0 |
62,5 1875,0 |
87,5 2625,0 |
150,0 4500,0 |
250,0 7500,0 | |||||
|
Порог чувствительности, м3/ ч, не более |
0,015 |
0,020 |
0,030 |
0,048 |
0,055 | |||||
|
Пределы допускаемой относительной погрешности счётчиков:
|
±5 ±2 (при температуре воды от 5 до 50 °C) ±3 (при температуре воды от 50 до 90 °C) | |||||||||
|
Диапазон температуры воды, °C -ОСВХ -ОСВУ |
от 5 до 50 от 5 до 90 | |||||||||
|
Вес импульса2, л/имп |
1; 10 | |||||||||
|
Номинальное давление, МПа |
1,6 | |||||||||
|
Потеря давления на qmax, МПа, не более |
од | |||||||||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||||
|
Диаметр условный, Ду, мм |
15 |
20 |
25 |
32 |
40 |
|
Габаритные размеры (длина х ширина х высота), мм |
110x85x77 |
130x85x77 |
160x95x77 |
160x120x110 |
200x120x110 |
|
Масса, кг, не более |
0,7 |
0,8 |
1,0 |
2,0 |
2,5 |
|
Условия эксплуатации:
|
от 5 до 50 от 30 до 98 от 84 до 107 | ||||
|
Ёмкость счетного механизма, м3 |
99999 | ||||
|
Минимальная цена деления счётного механизма, м3 |
0,0001 | ||||
|
Средняя наработка на отказ, ч, не менее |
100000 | ||||
наносится на счётчик любым технологическим способом, обеспечивающим четкое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость, и на титульном листе руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 3 - Комплектность счётчика
|
Наименование |
Обозначение |
Количество |
|
Счётчик крыльчатый одноструйный |
ОСВХ/ОСВУ-ХХХ |
1 шт. |
|
Паспорт |
ПС 4213-001-77986247-2005 |
1 экз. |
|
Руководство по эксплуатации* |
РЭ 4213-001-77986247-2005 |
1 экз. |
|
Гайка |
- |
2 шт. |
|
Штуцер |
- |
2 шт. |
|
Прокладка |
- |
2 шт. |
|
*По требованию заказчика | ||
осуществляется по документу ГОСТ 8.156-83 «ГСИ. Счетчики холодной воды. Методы и средства поверки».
Основные средства поверки:
- рабочий эталон 1-го разряда по ГОСТ 8.374-2013 «ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода (объема и массы) воды», У П-65, регистрационный номер в Федеральном информационном фонде (per. №) 27362-04;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счётчиков с требуемой точностью.
Знак поверки наносится на пломбы счётчика в соответствии с рисунком 9, а также в паспорт и/или в бланк свидетельства о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к счётчикам крыльчатым одноструйным холодной и горячей воды ОСВХ и ОСВУГОСТ Р 50193.1-92 (ИСО 4064/1-77) Измерение расхода воды в закрытых каналах. Счётчики холодной питьевой воды. Технические требования
ГОСТ Р 50601-93 Счётчики питьевой воды крыльчатые. Общие технические условия
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объёма и массы жидкости
ГОСТ 8.156-83 ГСИ. Счетчики холодной воды. Методы и средства поверки
ТУ 4213-001-77986247-2005 «Счётчики крыльчатые однострунные холодной и горячей воды ОСВХ и ОСВУ, счётчики турбинные холодной и горячей воды СТВХ и СТВУ, счётчики холодной и горячей воды ВСКМ 90. Технические условия»
ИзготовительОбщество с ограниченной ответственностью «ПК Прибор» (ООО «ПК Прибор»)
ИНН 7705672861
Адрес: 123290, г. Москва, 1-й Магистральный тупик, д. 10, к. 1, офис 12
Телефон/факс: +7 (495) 232-19-30
Web-сайт: http://www.pkpribor.ru
E-mail: metronic@decast.com
Испытательный центрГЦИ СИ ФГУ «Ростест-Москва»
Адрес: 117418, г. Москва, Нахимовский проспект, 31
Телефон: +7(495)5440000
E-mail: info@rostest.ru
Аттестат аккредитации ГЦИ СИ ФГУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа№ 30010-10 от 15.03.2010 г.
В части вносимых изменений
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие
«Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр.8
Телефон:: +7 (495) 491-78-12
E-mail: sittek@mail.ru
Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311313 от 09.10.2015 г.
А - при вертикальном и наклонном монтаже счётчиков; В - при горизонтальном монтаже счётчиков.
Только для счётчиков, укомплектованных герконовым датчиком.
