ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от « _^4 »    _____     2024 г. № ___

Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, влияющих на метрологические характеристики средства измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» апреля 2024 г. № 880

Регистрационный № 66365-16

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители сопротивления заземления серии C.A 6400

Измерители сопротивления заземления серии C.A 6400 (далее по тексту - измерители, приборы) предназначены для измерений сопротивления заземления, электрического сопротивления постоянному току, силы переменного тока, напряжения постоянного и переменного тока.

Измерители сопротивления заземления серии C.A 6400 выпускаются в следующих модификациях: C.A 6416, C.A 6417, C.A 6418, C.A 6421, C.A 6422, C.A 6423, C.A 6424, C.A 6460, C.A 6462, C.A 6470N, C.A 6471, C.A 6472, C.A 6474.

Модификации отличаются между собой набором выполняемых функций, напряжением питания, формой корпуса, габаритами, массой и комплектом поставки.

Принцип действия измерителей C.A 6416, C.A 6417, C.A 6418 основан на методе измерения сопротивления заземления с помощью токовых клещей. Этот метод позволяет проводить измерение без отключения цепи заземления, и позволяет измерять общее сопротивление устройства заземления, включая сопротивление соединений в цепи заземления.

Помимо измерения сопротивления заземления приборы измеряют силу переменного тока (ток утечки). Измерители имеют сервисные функции звуковой сигнализации, памяти результатов измерений, часов и календаря, автоматического отключения при бездействии. Модификация C.A 6417 дополнительно оснащена интерфейсом Bluetooth.

Конструктивно измерители C.A 6416, C.A 6417, C.A 6418 выполнены в виде токовых клещей с двумя сердечниками, заключенными в одну измерительную головку (захват). При этом один сердечник измерителя является трансформатором, создающим напряжение частотой 2083 Гц и питающим измерительную цепь, а другой - служит для измерения тока, протекающего в цепи. Значение сопротивления заземления вычисляется по закону Ома.

На лицевой панели проборов размещен OLED-дисплей с подсветкой, переключатель рода работы и кнопки управления. На задней панели размещен батарейный отсек.

Общий вид измерителей C.A 6416, C.A 6417, C.A 6418 представлен на рисунках 1 - 3.

Принцип действия измерителей C.A 6421 основан на 3-х электродном методе измерения сопротивления заземления. В его основе лежит измерение потенциала, созданного переменным током, протекающим между вспомогательным и проверяемым электродом. Частота измерительного сигнала 128 Гц. Значение сопротивления заземления вычисляется по закону Ома.

Конструктивно измерители представляют собой портативные приборы с аналоговым гальванометром в качестве отсчетного устройства. Шкала гальванометра логарифмическая.

На лицевой стороне расположены клеммы, кнопка запуска измерений, индикаторы неправильной работы, гальванометр. На задней панели размещен батарейный отсек.

измерений сопротивления заземления по 3-проводной схеме измерений и электрического сопротивления постоянному току. Измерители выполнены в идее моноблока в пластиковом корпусе.

Общий вид измерителей C.A 6422 представлен на рисунке 5.

Измерители модификации C.A 6423 представляют собой вариант модификации C.A 6421, оснащенной ЖК-дисплеем и расширенным диапазон измерений сопротивления заземления.

Общий вид измерителей C.A 6423 представлен на рисунке 6.

Измерители модификации C.A 6424 предназначены для измерений сопротивления заземления по 3-проводной схеме измерений, электрического сопротивления постоянному току, силы переменного тока с помощью опциональных внешних токовых клещей G72, напряжения постоянного и переменного тока. Измерители выполнены в идее моноблока в пластиковом корпусе.

Общий вид измерителей C.A 6424 представлен на рисунке 7.

Измерители С.А 6460, С.А 6462 предназначены для измерения сопротивления заземления («3-проводная схема измерений»), удельного сопротивления грунта («4-проводная схема измерений»), сопротивления связи между электрически независимыми электродами заземления («4-проводная схема измерений»).

Для удобства подключения выходы прибора имеют цветную маркировку, а встроенный шунт позволяет быстро переходить от 4-проводной схемы измерений к 3-проводной.

После установки и подключения всех электродов измерение запускается нажатием на кнопку «TEST». В случае дефекта или помех загораются соответствующие индикаторные светодиоды (3  шт.). Диапазон измерений устанавливается автоматически. Частота

измерительного сигнала 128 Гц.

Измерители С.А 6460 и С.А 6462 идентичны друг другу, за исключением того, что измеритель С.А 6462 снабжен аккумулятором и встроенным зарядным устройством.

Приборы размещены в переносных, влагозащищенных корпусах из пластика с ручкой и откидывающейся крышкой. На верхней панели размещены коммутационные гнезда, дисплей, кнопки управления и поворотный переключатель режимов работы. Внутри корпуса -электронные схемы и батарея питания.

Общий вид измерителей C.A 6460, C.A 6462 представлен на рисунках 8 и 9.

Измерители С.А 6470N, С.А 6471 предназначены для измерения сопротивления заземления («3-проводная схема измерений»), удельного сопротивления грунта («4-проводная схема измерений»), сопротивления связи между электрически независимыми электродами заземления («4-проводная схема измерений»), сопротивления постоянного тока.

Измерители имеют ряд сервисных функций: изменение частоты измерительного тока в диапазоне от 41 до 512 Гц; память результатов измерений на 512 ячеек; звуковую сигнализацию при понижении/превышении установленного порога; функцию усреднения неустойчивых и быстроменяющихся показаний и т.д.

Для связи с внешним ПК измерители оснащены интерфейсом USB.

Измерители С.А 6470N, С.А 6471 идентичны друг другу, за исключением того, что модель С.А 6471 имеет дополнительную функцию измерения сопротивления заземления с помощью двух токовых клещей.

Приборы размещены в переносных, влагозащищенных корпусах из пластика с ручкой и откидывающейся крышкой. На верхней панели размещены коммутационные гнезда, дисплей, кнопки управления и поворотный переключатель режимов работы. Внутри корпуса -электронные схемы и батарея питания. Измерители имеют встроенный блок питания, как от сети переменного тока, так и от бортовой сети автомобиля.

Общий вид измерителей С.А 6470N, С.А 6471 представлен на рисунках 10 и 11.

Как правило, линии электропередач сопровождаются кабелем заземления или молниезащиты, который соединяет все опоры линий электропередачи вместе. Поскольку все опоры связаны этим кабелем, их заземление - параллельное. Это означает, что невозможно измерить заземление опоры, используя традиционный метод 3-х электродов, если кабель заземления не отсоединен (отсоединение кабеля - опасная и трудоемкая работа).

Используя вспомогательный модуль C.A 6474 измеритель C.A 6472 измеряет сопротивление заземления опор без их отключения. При измерениях используются четыре гибких датчика тока типа AmpFlex, одетых вокруг основ опор, что позволяет измерить сопротивление заземления каждой опоры отдельно и общее сопротивление всех опор вместе. Кроме того, использование гибких датчиков позволяет проводить измерения независимо от геометрической формы опор.

Приборы размещены в переносных, влагозащищенных корпусах из пластика с ручкой и откидывающейся крышкой. На верхней панели размещены коммутационные гнезда, дисплей, кнопки управления и поворотный переключатель режимов работы. Внутри корпуса -электронные схемы и батарея питания. Измерители имеют встроенный блок питания, как от сети переменного тока, так и от бортовой сети автомобиля.

Общий вид измерителей С.А 6472, С.А 6474 представлен на рисунках 12 и 13.

Для предотвращения несанкционированного доступа все измерители пломбируются специальными наклейками, при повреждении которых остается несмываемый след. На наклейке в виде штрих-кода указан серийный номер прибора и дата продажи (отгрузки).

Место нанесения заводских номеров - на специальной наклейке на задней панели корпуса (модификации C.A 6416, C.A 6417, C.A 6418) или на дне батарейного отсека (остальные модификации); способ нанесения - типографская печать; формат - буквенноцифровой код, состоящий из букв латинского алфавита и арабских цифр. Обозначение места нанесения заводских номеров представлено на рисунках 14 и 15.

Обозначения мест нанесения знака утверждения типа и знака поверки представлены на рисунках 3 и 5.

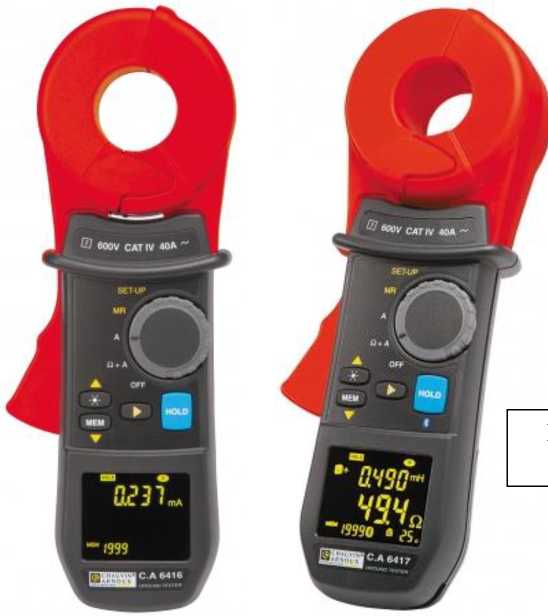

Рисунок 1 - Общий вид измерителей C.A 6416

Место нанесения

знака поверки

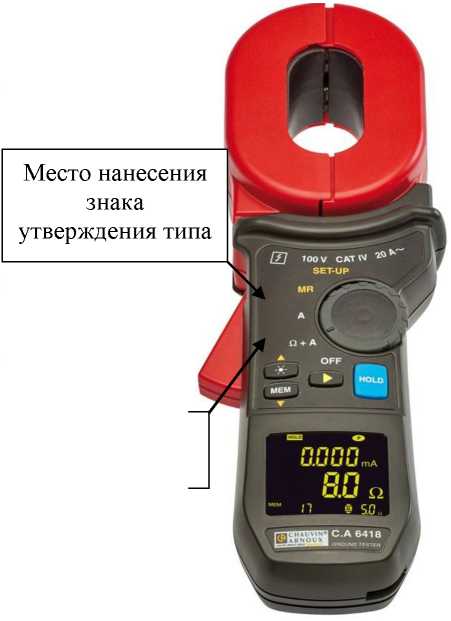

Рисунок 3 - Общий вид измерителей C.A 6418

Место нанесения знака утверждения типа

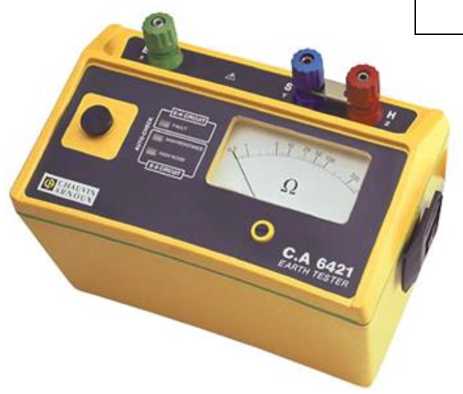

Рисунок 4 - Общий вид измерителей

C.A 6421

Место нанесения

знака поверки

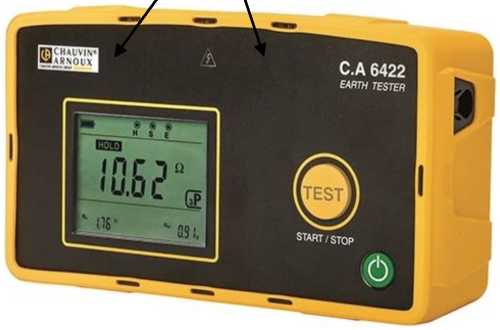

Рисунок 5 - Общий вид измерителей

C.A 6422

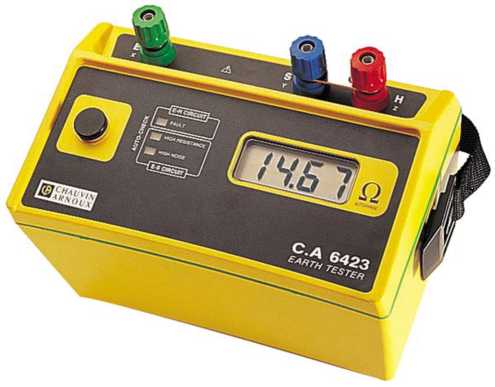

Рисунок 6 - Общий вид измерителей

C.A 6423

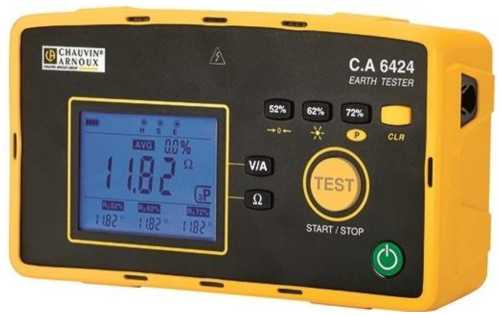

Рисунок 7 - Общий вид измерителей

C.A 6424

О)

"о*

Рисунок 8 - Общий вид измерителей

C.A 6460

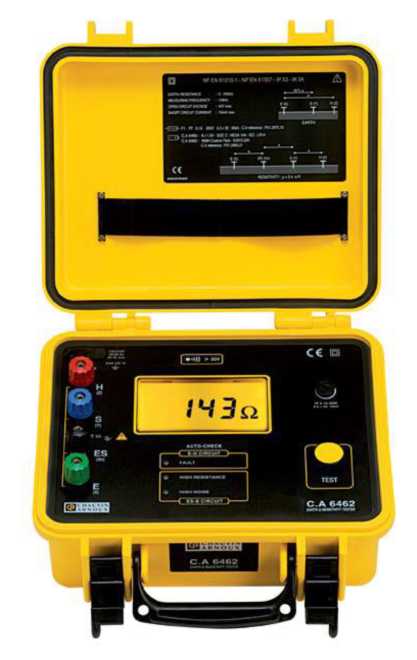

Рисунок 9 - Общий вид измерителей

C.A 6462

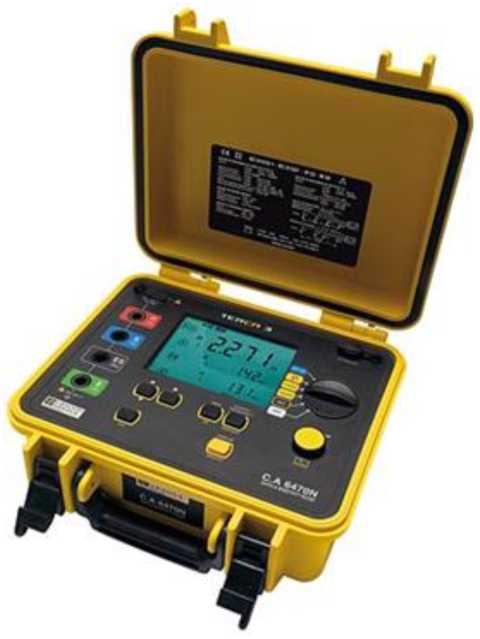

Рисунок 10 - Общий вид измерителей

C.A 6470N

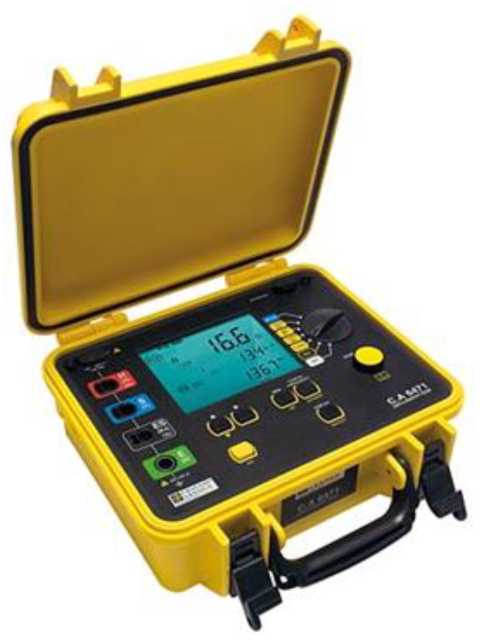

Рисунок 11 - Общий вид измерителей

C.A 6471

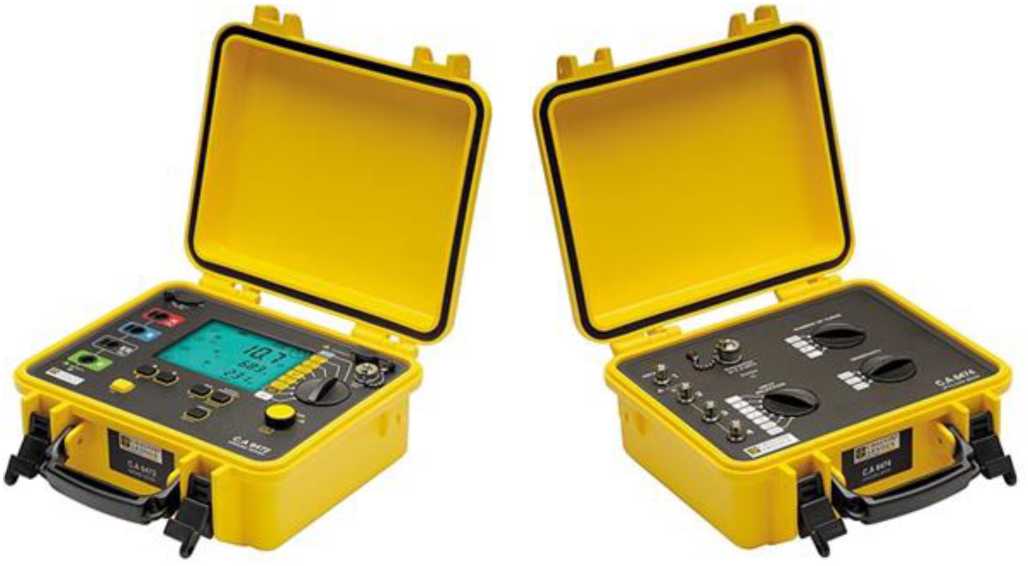

Рисунок 12 - Общий вид

C.A 6472

измерителей

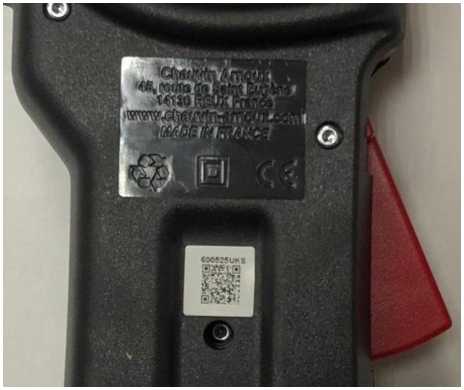

Рисунок 14 - Общий вид места нанесения заводских номеров

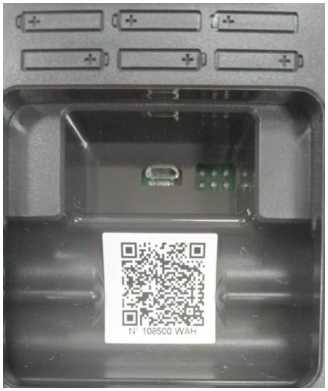

Рисунок 15 - Общий вид места нанесения заводских номеров

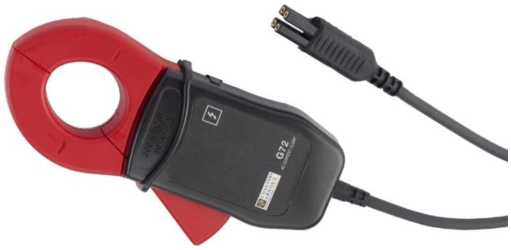

Рисунок 16 - Общий вид клещей токовых G72

Ряд модификаций измерителей имеют встроенное и внешнее программное обеспечение (ПО). Их характеристики приведены в таблицах 1 и 2.

Встроенное ПО (микропрограмма) - внутренняя обеспечения нормального функционирования прибора, реализовано аппаратно и разделено на метрологически

Метрологические характеристики приборов нормированы Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и не может быть изменена пользователем.

Внешнее ПО (DataView) применяется для связи с компьютером через интерфейс USB модификаций C.A 6470N, C.A 6471, C.A 6472, C.A 6474. Оно представляет собой программу, позволяющую сохранять установки и параметры измерений; проводить оценку, анализ и сравнение результатов измерений; распечатывать отчеты; сохранять результаты измерений на жестком диске компьютера. Внешнее ПО не является метрологически значимым.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные встроенного программного обеспечения

Таблица 2 - Идентификационные данные встроенного программного обеспечения

Примечание - Х - номер версии метрологически незначимой части встроенного ПО, «Х» может принимать целые значения в диапазоне от 0 до 9

Таблица 3 - Метрологические характеристики измерителей C.A 6416, C.A 6417 в режиме измерений сопротивления заземления

Примечание — 1изм. - измеренное значение силы тока, А

Таблица 5 - Основные технические характеристики измерителей C.A 6416, C.A 6417

Примечание - Rизм. - измеренное значение сопротивления, Ом

Таблица 7 - Метрологические характеристики измерителей C.A 6418 в режиме измерений силы переменного тока (50 Гц)

Таблица 8 - Пределы допускаемой дополнительной погрешности измерителей C.A 6418

Таблица 9 - Основные технические

C.A 6418

Таблица 10 - Метрологические характеристики измерителей C.A 6421 в режиме измерений сопротивления заземления

Таблица 11 - Основные технические

C.A 6421

Таблица 14 -

Таблица 15 - Основные технические характеристики измерителей C.A 6422

C.A 6423

Таблица 18 - Метрологические характеристики измерителей C.A 6424 в режиме измерений сопротивления заземления

Таблица 21 - Метрологические характеристики измерителей C.A 6424 в режиме измерений напряжения постоянного и переменного тока (50 Гц)

Таблица 22 - Пределы допускаемой дополнительной погрешности измерителей C.A 6424

Таблица 23 - Основные технические

Таблица 25 - Основные технические характеристики измерителей C.A 6460, C.A 6462

Таблица 26 - Метрологические характеристики измерителей C.A 6470N, C.A 6471 в режиме измерений сопротивления заземления

Продолжение таблицы 26 Диапазон измерений, Ом

Примечания:

Ru3M. - измеренное значение сопротивления, Ом.

Пределы допускаемой дополнительной абсолютной погрешности измерений от изменения температуры окружающего воздуха в диапазоне от +35 до +45 °С ±0,015^Ии;м.

Пределы допускаемой дополнительной абсолютной погрешности измерений от изменения влажности окружающего воздуха в диапазоне от 75 до 90 % ±0,015•Rизм.

Таблица 27 - Метрологические характеристики измерителей C.A 647| в режиме измерений сопротивления заземления методом токовых клещей

Примечания:

^^изм. - измеренное значение сопротивления, Ом.

Пределы допускаемой дополнительной абсолютной погрешности измерений от изменения температуры окружающего воздуха в диапазоне от +35 до +45 °С ±0,0|5^И„;м.

Пределы допускаемой дополнительной абсолютной погрешности измерений от изменения влажности окружающего воздуха в диапазоне от 75 до 90 % ±0,015•Rизм

Таблица 29 - Основные технические характеристики измерителей C.A 6470N, C.A 6471

Таблица 30 - Метрологические характеристики измерителей C.A 6472 в режиме измерений сопротивления заземления

Таблица 31 - Метрологические характеристики измерителей C.A 6472 в режиме измерений сопротивления заземления методом токовых клещей

Продолжение таблицы 31 Диапазон измерений, Ом

Примечания:

^^изм. - измеренное значение сопротивления, Ом.

Пределы допускаемой дополнительной абсолютной погрешности измерений от изменения температуры окружающего воздуха в диапазоне от +35 до +45 °С ±0,0|5^И„;м.

Пределы допускаемой дополнительной абсолютной погрешности измерений от изменения влажности окружающего воздуха в диапазоне от 75 до 90 % ±0,015•Rизм

Таблица 32 - Метрологические характеристики измерителей C.A 6472 в режиме измерений

Таблица 33 - Метрологические характеристики измерителей C.A 6474 в режиме измерений сопротивления заземления опор (метод измерения силы тока)

Таблица 34 - Метрологические характеристики измерителей C.A 6472 в режиме измерений

таблицы 34

Таблица 35 - Основные технические характеристики измерителей C.A 6472, C.A 6474

на лицевую панель приборов способом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Таблица 36 - Комплектность

С.А 6416, С.А 6417, С.А 6418

Таблица 37 - Комплектность

С.А 6421, С.А 6423

Примечания:

• ¹⁾ для модификации С.А 6424;

• ²⁾ опция

Таблица 39 - Комплектность

С.А 6460, С.А 6462

Таблица 40 - Комплектность

С.А 6470N, С.А 6471

Таблица 41 - Комплектность измерителей С.А 6472

Таблица 42 - Комплектность

С.А 6474

Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.

ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1^10^-8 до 100 А в диапазоне частот от 1-10"¹ до 1^10⁶ Гц»;

Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"¹ до 2^10⁹ Гц»;

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 4.48);

«Измерители сопротивления заземления серии C.A 6400. Стандарт предприятия».

Фирма «Chauvin-Arnoux», Франция

Адрес: 190, rue Championnet, 75876 PARIS Cedex 18, France

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)

Юридический адрес: 142704, Московская обл., Ленинский р-н, г. Видное, Промзона тер., к. 526

Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311390.

в части вносимых изменений

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)

Место нахождения и адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314019.

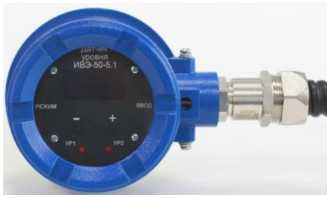

Датчик уровня модификации ИВЭ-50-5.1

Датчик уровня модификации

ИВЭ-50-5.2

Датчик уровня модификации ИВЭ-50-5.3

Датчик уровня Модификации

ИВЭ-50-5М

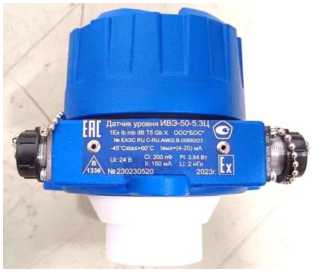

Датчик уровня Модификации ИВЭ-50-5.3Ц

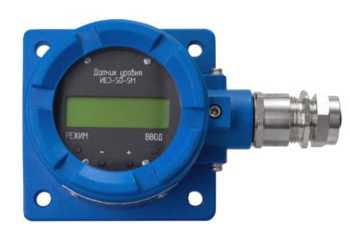

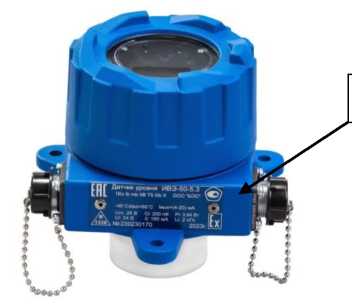

Рисунок 1 - Общий вид датчиков уровня ИВЭ-50-5

Знак утверждения типа

Рисунок 2 - Обозначение места нанесения знака утверждения типа

Обозначение модификации датчиков уровня в буквенно-цифровом формате и заводской номер в цифровом формате наносятся на информационную табличку, закрепленную на электронном блоке, способом лазерной гравировки. Нанесение знака поверки на датчики уровня не предусмотрено.

Датчики уровня содержат встроенное программное обеспечение (далее - ПО) и энергонезависимую память для хранения данных заводских настроек. Встроенное ПО обеспечивает:

• -  обработку и передачу измерительной информации от первичного измерительногопреобразователя;

• - отображение результатов измерений на дисплее;

• - измерение уровня и расстояния до поверхности жидкости;

• - формирование выходного аналогового и цифрового сигналов;

• - настройку аппаратной части датчика уровня.

Метрологические коэффициенты и заводские параметры защищены   отнеса

Датчики уровня обеспечивают идентификацию встроенного ПО посредством индикацииномера версии и идентификационного наименования ПО.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты от непреднамеренных и преднамеренных изменений -«высокий»в соответствии с Р 50.2.077-2014.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на корпус датчика уровня, методом гравировки и на титульный лист паспортаи руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность средства измерений

приведены в разделе 1.4 «Устройство и работа» руководства по эксплуатации 1336.407632.003РЭ.

Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;

ТУ 1336.407632.003 Датчики уровня ИВЭ-50-5. Технические условия.

Акционерное общество «Предприятие В-1336» (АО «Предприятие В-1336») ИНН 5902128625

Юридический адрес: 614000, г. Пермь, Комсомольский пр-кт, д.34, оф. 208

Адрес места осуществления деятельности: 614000, г. Пермь, ш. Космонавтов, д. 368

Е-mail: info@v-1336.ru

Телефон: +7 (342) 258-13-36

Web-сайт: www.v-1336.ru

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

E-mail: office@vniims.ru

Телефон/факс: +7 (495) 437-55-77 / 437-56-66

Web-сайт: http://www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» апреля 2024 г. № 880

Регистрационный № 86471-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители давления АДТ-100

Измерители давления АДТ-100 (далее - измерители) предназначены для непрерывных измерений давления (избыточного и разности давлений) жидкостей, газов и пара, и преобразования измеренного давления в унифицированный аналоговый (сила постоянного тока от 4 до 20 мА) и/или цифровой выходной сигнал (RS-485, Ethernet).

Измерители выпускаются в четырех модификациях: АДТ-100.1, АДТ-100Д, АДТ-100И, АДТ-100ДМ, которые отличаются друг от друга конструкцией, метрологическими и техническими характеристиками. Измерители модификации АДТ-100.1 имеют одно конструктивное исполнение. Измерители модификации АДТ-100Д имеют четыре конструктивных исполнения: АДТ-100Д.1, АДТ-100Д.2, АДТ-100Д.3, АДТ-100Д.4. Измерители модификаций АДТ-100ДМ и АДТ-100И имеют по шесть конструктивных исполнений: АДТ-100ДМ.1, АДТ-100ДМ.2, АДТ-100ДМ.3, АДТ-100ДМ.4, АДТ-100ДМ.5, АДТ-100ДМ.6 и АДТ-100И.1, АДТ-100И.2, АДТ-100И.3, АДТ-100И.4, АДТ-100И.5, АДТ-100И.6, соответственно. Указанные исполнения измерителей отличаются видом и количеством выходных сигналов, а также степенью защиты корпуса по ГОСТ 14254.

Измерители конструктивно состоят из преобразователя давления и электронного блока.

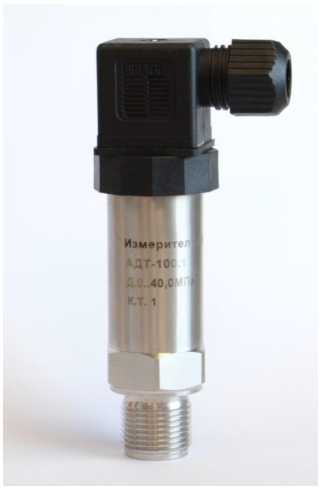

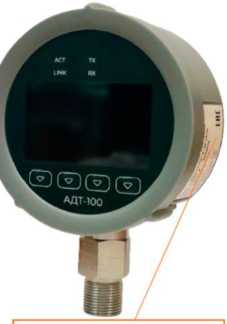

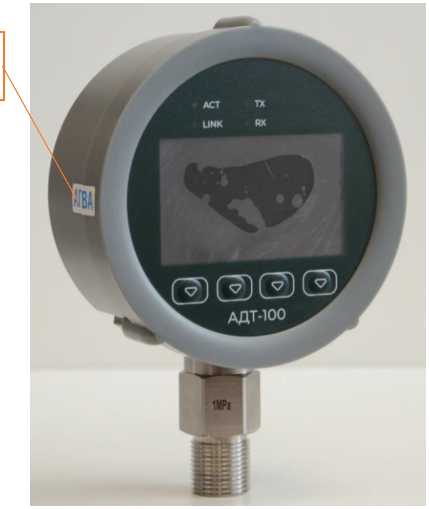

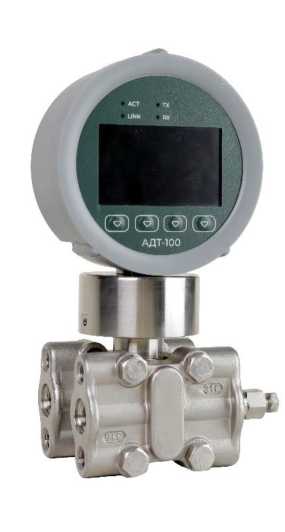

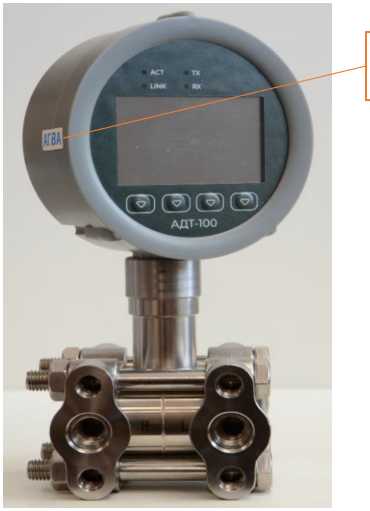

Общий вид измерителей представлен на рисунке 1.

В измерителях используется тензометрический датчик, преобразующий величину деформации чувствительного элемента в электрический ток. У измерителей модификаций АДТ-100И, АДТ-100Д и АДТ-100ДМ сигнал датчика оцифровывается и обрабатывается в электронном блоке, который работает под управлением программного обеспечения (ПО). При помощи ПО происходит преобразование, цифровая фильтрация и линеаризация сигнала пропорционального давлению.

Измерители модификации АДТ-100.1 имеют разъем, к контактам которого подключены цепи токового сигнала 4-20 мА. Питание измерителя осуществляется по этим же цепям.

Измерители модификаций АДТ-100И, АДТ-100Д и АДТ-100ДМ имеют интерфейсные разъемы, которые расположены на задней крышке измерителей. Все исполнения указанных модификаций имеют основной разъем X1, к контактам которого подключаются цепи питания и цепи токового сигнала 4-20 мА.

В варианте с выходом RS-485 (исполнения АДТ-100И.2, АДТ-100Д.2, АДТ-100ДМ.2), кроме разъема X1, установлен дополнительный разъем X2. На передней панели измерителя установлены 2 светодиода, которые отображают состояние RS-485: «RXD» - прием данных и «TXD» - передача данных.

В варианте c интерфейсом Ethernet (исполнения АДТ-100И.3, АДТ-100И.6, АДТ-100Д.3, АДТ-100ДМ.3, АДТ-100ДМ.6), кроме разъема X1, установлен разъем X3. На передней панели измерителя установлены 2 светодиода которые отображают состояние Ethernet: «LINK» - показывающий подключение к сети и «ACT» - прием / передача данных.

В варианте с дискретными выходами, кроме разъема Х1, установлен дополнительный разъем Х2 (исполнения АДТ-100И.5, АДТ-100ДМ.5) или кроме разъемов Х1 и Х3, установлен дополнительный разъем Х2 (исполнения АДТ-100И.6, АДТ-100ДМ.6).

Для настройки режимов работы измерителей модификаций АДТ-100Д, АДТ-100ДМ и АДТ-100И используются кнопки, расположенные на лицевой стороне измерителя. Функциональное назначение кнопок отображается на дисплее измерителя.

В измерителях модификаций АДТ-100Д, АДТ-100ДМ и АДТ-100И используется два режима индикации: цифровой и графический. В цифровом режиме дополнительно предусмотрено отображение давления в виде барографической шкалы с индикацией уставки, выделение цветом зон низкого, высокого и рабочего давления. Графический режим позволяет отображать результаты измерения в виде графика. В этом режиме автоматически определяется и индицируется максимальное значение давления.

В памяти измерителей модификаций АДТ-100Д, АДТ-100ДМ и АДТ-100И организован архив результатов измерений за последние 32 часа. Показания каждую минуту записываются в архив. Причем, показания за последние 16 часов хранятся в энергонезависимой памяти. Просмотреть архив можно в виде графика во вкладке «АРХИВ».

Знак утверждения типа и заводской номер измерителей, состоящий из восьми арабских цифр (первые две - год изготовления; далее две - месяц изготовления; остальные четыре -порядковый номер) наносятся измерителя в виде наклейки.

а) модификация АДТ-100.1

б) модификации АДТ-100Д, АДТ-100ДМ

Рисунок 1 - Общий вид измерителей

Место нанесения знака утверждения типа н заводского номера

Заводской номер и знак утверждения типа наносятся любым технологическим способом, обеспечивающим чёткое изображение и стойкость к внешним воздействующим факторам, а также его сохранность в течение всего срока эксплуатации.

Нанесение знака поверки на измерители не предусмотрено.

Пломбирование измерителей модификации АДТ-100.1 не предусмотрено. На измерители модификаций АДТ-100Д, АДТ-100ДМ и АДТ-100И для защиты от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, на корпус при выпуске из производства наносится специальная наклейка производителя, которая разрушается при попытке удалить ее или вскрыть измеритель. Схема пломбировки указана на рисунке 2.

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Место пломбировки

Измерители модификации АДТ-100.1 не содержит ПО.

Программное обеспечение предназначено для обработки сигнала, пропорционального давлению, отображения давления на дисплее измерителя и передачи измеренного давления по линии (ям) связи: токовый сигнал 4-20 мА, RS-485, Ethernet.

Влияние ПО на метрологические характеристики учтено при их нормировании.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014.

Таблица 1 -

обеспечения

данные

таблицы 1

Метрологические характеристики измерителей приведены в таблице 2.

Таблица 2 -

Основные технические характеристики измерителей приведены в таблице 3.

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

наносится на корпус измерителей в виде наклейки, титульные листы руководства по эксплуатации и паспорта типографским способом.

Таблица 4 - Комплектность измерителей

приведены в разделе 5 «Метод измерений» документа АГСФ.406239.002 РЭ «Измерители давления АДТ-100. Руководство по эксплуатации».

Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

Приказ Федерального агентства по техническому регулированию и метрологии от 31 августа 2021 г. № 1904 «Об утверждении государственной поверочной схемы для средств измерений разности давлений до 1^10⁵ Па»;

ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия»;

ТУ 26.51.52-020-12334427-2021 «Измерители давления АДТ-100. Технические условия».

Общество с ограниченной ответственностью Конструкторское бюро «АГАВА» (ООО КБ «АГАВА»)

ИНН 6660066030

Юридический адрес: 620026, Свердловская обл., г. Екатеринбург, ул. Бажова, д. 174, оф. 300

Общество с ограниченной ответственностью Конструкторское бюро «АГАВА» (ООО КБ «АГАВА»)

ИНН 6660066030

Адрес: 620026, Свердловская обл., г. Екатеринбург, ул. Бажова, д. 174, оф. 300

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311313.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» апреля 2024 г. № 880

Регистрационный № 90468-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы концентрации паров этанола в выдыхаемом воздухе АЛКОПРО

Анализаторы концентрации паров этанола в выдыхаемом воздухе АЛКОПРО (далее - анализаторы) предназначены для экспрессного измерения массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха.

Принцип действия анализаторов основан на применении электрохимического датчика, предназначенного для измерений массовой концентрации паров этанола в анализируемом воздухе.

Анализаторы представляют собой автоматические приборы циклического действия.

Встроенный микропроцессор управляет всеми процессами измерений и преобразует выходные сигналы измерительного датчика в показания на жидкокристаллическом дисплее.

Анализаторы выпускаются в восьми модификациях, отличающихся конструктивными функциональными возможностями:

АЛКОПРО-01-03, АЛКОПРО-02,

АЛКОПРО-01, АЛКОПРО-01-01,

АЛКОПРО-01-02, АЛКОПРО-01-03, АЛКОПРО-02, АЛКОПРО-02-01 выполнены в виде измерительного блока, зарядного устройства и кабеля связи. Анализаторы модификации АЛКОПРО-03, АЛКОПРО-03-01 состоят из портативного анализатора, блока сигнализации несанкционированного движения, подключаемого к бортовой сети автомобиля, и коммуникационной панели, предназначенной для соединения частей блокиратора между собой.

На передней панели измерительного блока анализаторов (модификации АЛКОПРО-01, АЛКОПРО-01-01, АЛКОПРО-02, АЛКОПРО-02-01) расположены жидкокристаллический дисплей, кнопки управления, алфавитно-цифровая клавиатура (для модификации АЛКОПРО-01-01, АЛКОПРО-02, АЛКОПРО-02-01), выключатель питания. На передней панели измерительного блока анализаторов (модификации АЛКОПРО-01-02, АЛКОПРО-01-03) расположены сенсорный жидкокристаллический дисплей, кнопка С и кнопка выключения питания Включ.

На дисплее анализаторов (за исключением модификаций АЛКОПРО-03, АЛКОПРО-03-01) отображаются текущие время и дата, индикатор заряда аккумуляторной батареи, сообщения о режимах работы, результаты измерений, знак наличия сигнала GPS, ГЛОНАСС (для анализаторов модификации АЛКОПРО-02-01) и вспомогательная информация.

Одновременно результаты измерений могут быть распечатаны в зависимости от модификации анализаторов на встроенном (для модификации АЛКОПРО-02, АЛКОПРО-02-01) или внешнем принтере в виде протокола на внешнем носителе.

В анализаторах используется автоматический режим отбора пробы. Для отбора проб выдыхаемого воздуха используются сменные мундштуки. Для исключения конденсации паров этанола и воды на стенках газового тракта анализаторов предусмотрено его термостатирование, для модификации АЛКОПРО-03, АЛКОПРО-03-01 дополнительное термостатирование при температуре окружающего воздуха ниже минус 10 °C обеспечивается за счет термостататируемого чехла, который поставляется по требованию потребителя.

В фискальной памяти анализаторов сохраняются результаты последних измерений. Максимально возможное количество сохраненных результатов зависит от модификации анализаторов.

Анализаторы модификации АЛКОПРО-03, АЛКОПРО-03-01 имеют дополнительные функции: фоторегистрация водителя и анализатора в зоне контроля в процессе тестирования (для исполнения АЛКОПРО-03-01); передача результатов теста и нарушений порядка тестирования в блок управления и сигнализации по помехозащищенному протоколу RS485.

Все модификации анализаторов имеют звуковую сигнализацию, информирующую об этапах подготовки и забора проб воздуха.

Таблица 1 - Информация, содержащаяся в распечатанном протоколе измерения

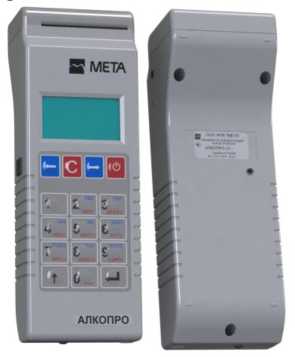

Общий вид анализаторов приведен на рисунках 1 - 5.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифрового обозначения и знак утверждения типа наносится на идентификационную табличку (этикетку) (рисунок 6), расположенную на задней панели анализаторов, методом термотрансферной печати.

Пломбирование корпуса анализаторов от несанкционированного доступа производится изготовителем на крепежном винте на задней панели анализаторов, в местах, указанных на рисунке 7.

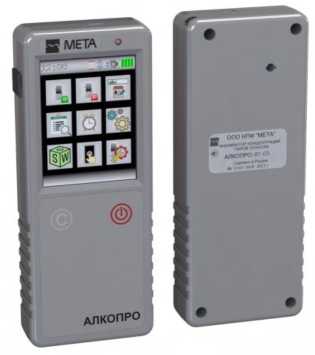

Рисунок 1 - Общий вид анализаторов

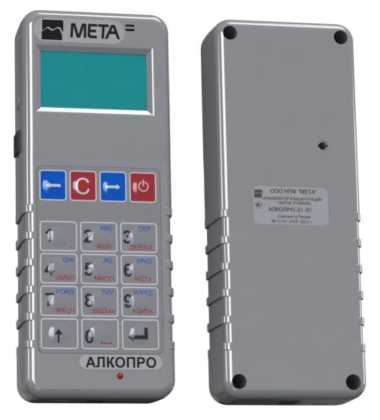

Рисунок 2 - Общий вид анализаторов

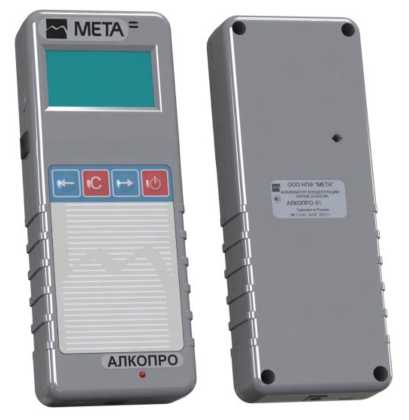

модификации АЛКОПРО-01

модификации АЛКОПРО-01-01

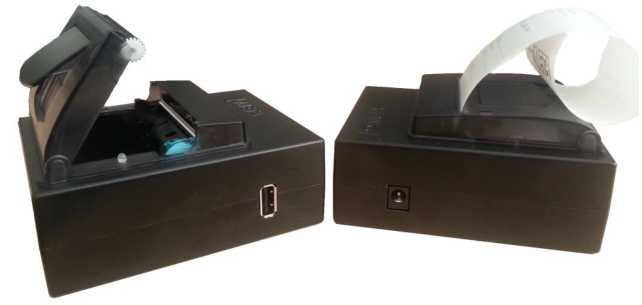

Рисунок 4 - Общий вид анализаторов

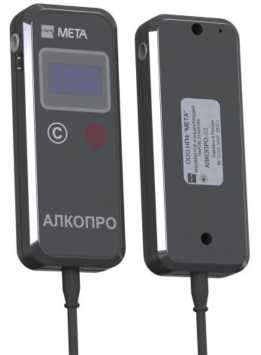

Рисунок 5 - Общий вид анализаторов модификаций АЛКОПРО-03, АЛКОПРО-03-01

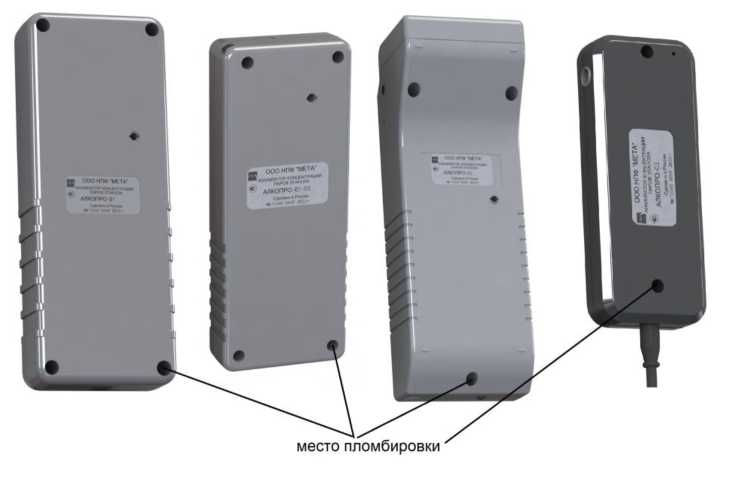

Рисунок 7 - Места пломбирования корпуса анализаторов от несанкционированного доступа

АлкоПро-01-01 № 3518 Поверен:   10/11/2022 г.

Измерение: N! 135

Дата:      05/02/2022 г.

Время:     11:12

Алкоголь в воздухе:

0.000 мг/л Обследуемый:

Ф.

И.

О.

Место проведения: Тольятти

Номер АТС: Р865ИУ Алкоголь в выдохе;

о.000 мг/л

Инспектор:

Ф. Петров

И. Пётр

О. Петрович Нагрудный знак: 5374

Отдел: Жигулёвск

Подпись Понятые: Подпись.

Подпись..

Рисунок 9 - Пример распечатанного протокола проверки

Анализаторы имеют встроенное программное обеспечение.

Анализаторы могут работать с автономным программным обеспечением «АКПЭ».

Встроенное программное обеспечение анализаторов разработано изготовителем специально для решения задачи измерения массовой концентрации паров этанола в выдыхаемом воздухе. Идентификация встроенного программного обеспечения производится путем вывода версии на дисплей анализаторов.

Влияние встроенного программного обеспечения на метрологические характеристики анализаторов учтено при их нормировании. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077—2014.

Идентификационные данные программного обеспечения приведены в таблице 2.

Таблица 2 -

ПО

данные

Метрологические и основные технические характеристики анализаторов приведены в таблицах 3 - 5.

Таблица 3 -

(20±5) °C

Таблица 4 - Метрологические характеристики при температуре окружающего воздуха,

Таблица 5 - Основные технические

наносится на титульный лист Руководства по эксплуатации типографским методом и на идентификационную табличку (этикетку) методом термотрансферной печати.

Комплектность поставки анализаторов приведена в таблице 6.

Таблица 6 - Комплект поставки

приведены в руководстве по эксплуатации, раздел 2 «Использование по назначению».

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3452 «Об утверждении Государственной поверочной схемы для средств измерений содержания этанола в газовых средах»;

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 1.11, п. 12.2);

ГОСТ Р 54794-2011 Анализаторы паров этанола. Общие технические условия;

ТУ 26.60.12.124-310-21298618-2022 с изменением №1 «Анализаторы концентрации паров этанола в выдыхаемом воздухе АЛКОПРО. Технические условия».

Общество с ограниченной ответственностью Научно-производственная фирма «МЕТА» (ООО НПФ «МЕТА»)

ИНН 6345019613

Юридический адрес: 445359, Самарская обл., г. Жигулевск, ул. Морквашинская, д. 55 «А»

Телефон: +7 (84862) 2-18-55, 2-39-48

E-mail: marketing@meta-ru

Общество с ограниченной ответственностью Научно-производственная фирма «МЕТА»

(ООО НПФ «МЕТА»)

ИНН 6345019613

Адрес: 445359, Самарская обл., г. Жигулевск, ул. Морквашинская, д. 55 «А»

Телефон: +7 (84862) 2-18-55, 2-39-48

E-mail: marketing@meta-ru

Общество с ограниченной ответственностью «ИНЭКС СЕРТ» (ООО «ИНЭКС СЕРТ»)

Адрес: 121471, г. Москва, ул. Маршала Неделина, д. 34, к. 2, помещ. I, ком. 6 Телефон: +7 (495) 664-23-42

E-mail: info@inexcert.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312302.

в части вносимых изменений

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)

Адрес: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2 Тел.: +7 (495) 481-33-80

E-mail: info@prommashtest.ru

Web-сайт: https://prommash-test.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312126.
