МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

7 июня 2019 г.                                             № 1327

Москва

О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 56110 «Анализаторы серы рентгенофлуоресцентные волнодисперсионные Rigaku Micro-Z ULS» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «Р-АСА» от 14 февраля 2019 г. № 34, № 35, № 36 приказываю:

• 1.  Внести изменения в описание типа на анализаторы серы рентгенофлуоресцентные волнодисперсионные Rigaku Micro-Z ULS, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 57863-14, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документам МП 17-223-2014 «ГСИ. «Анализаторы серы рентгенофлуоресцентные волнодисперсионные Rigaku Micro-Z ULS. Методика поверки с изменением № 1», утвержденному ФГУП «УНИИМ» 26февраля 2019 г., и распространить действие документа на анализаторы серы рентгенофлуоресцентные волнодисперсионные Rigaku Micro-Z ULS, находящиеся в эксплуатации.

• 3. Продлить срок действия свидетельства об утверждении типа средств

измерений №  56110 «Анализаторы серы рентгенофлуоресцентные

волнодисперсионные Rigaku Micro-Z ULS» на последующие 5 лет.

• 4. Переоформить свидетельство об утверждении типа № 56110 «Анализаторы серы рентгенофлуоресцентные волнодисперсионные Rigaku Micro-Z ULS», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 57863-14, в связи с внесением изменений в методику поверки.

• 5. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 6. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя                                    С.С. Голубев

г                            л

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

ССГД1 НИЧ О Ci Pi 11ФИКА1 i jtl

Сертификат: 00E1036EE32711E88OE9EO071BFC5DD276 Кому вцдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019

^J

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы серы рентгенофлуоресцентные волнодисперсионные Rigaku Micro-Z ULS (далее - анализаторы) предназначены для измерения массовой доли серы в нефти и нефтепродуктах.

Принцип действия анализатора основан на измерении массовой доли серы методом рентгеновской флуоресценции при возбуждении атомов серы первичным рентгеновским излучением.

Атомы, возбужденные первичным рентгеновским излучением в пробе, эмитируют рентгеновские лучи (рентгеновская флуоресценция), которые имеют характеристическую длину волны (энергию). Когда концентрация определяемого элемента в пробе повышается, интенсивность рентгеновского излучения соответствующего элемента также повышается. Измеренное значение интегральной интенсивности пропорционально концентрации серы в пробе.

Дифрагированное кристаллом в соответствии с законом Брэгга флуоресцентное излучение поступает в детектор. Рентгеновские лучи, детектируются как импульсы напряжения газонаполненным пропорциональным счётчиком. Все импульсы, зарегистрированные счетчиком, поступают на амплитудный анализатор, где происходит подсчет числа импульсов с определенной амплитудой. Амплитуда импульсов пропорциональна энергии излучения, а число импульсов с определенной амплитудой есть интенсивность излучения. Таким образом, можно рассчитать концентрацию определяемого элемента.

Конструктивно анализатор состоит из основного блока, включающего измерительный блок, генератор, анализатор импульсов, контроллер, принтера и вакуумного насоса. На передней панели основного блока расположены дисплей, панель управления и индикаторы включения прибора и рентгеновского излучения. Вывод информации о массовой доле серы осуществляется на дисплей и принтер.

Осуществляется пломбирование верхней крышки корпуса анализатора в местах крепления ее болтами. Защита от несанкционированного доступа к встроенному программному обеспечению (ПО) обеспечена невозможностью доступа к исполняемому файлу.

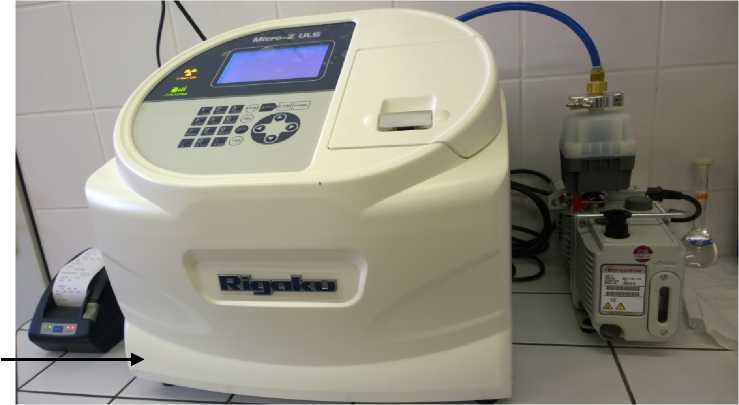

Общий вид анализатора представлен на рисунке 1.

Место нанесения клейм и наклеек

Рисунок 1 - Общий вид анализатора

Идентификационные данные программного обеспечения (ПО) анализаторов приведены в таблице 1.

Уровень защиты ПО анализаторов «высокий» в соответствии с Р 50.2.077-2014.

Влияние ПО учтено изготовителем при нормировании метрологических характеристик анализаторов.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

наносится на лицевую панель анализатора методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность анализатора

осуществляется по документу МП 17-223-2014 «ГСИ. «Анализаторы серы рентгенофлуоресцентные волнодисперсионные Rigaku Micro-Z ULS. Методика поверки с изменением № 1», утвержденному ФГУП «УНИИМ» 26 февраля 2019 г.

Основные средства поверки:

• - стандартные образцы массовой доли серы в дизельном топливе (комплект ULSD) -ГСО 9321-2009 (массовая доля серы 5 млн^-1 (ULSD-5); 10 млн^-1 (ULSD -10); 60 млн^-1 (ULSD-60); 80 млн^-1 (ULSD-80), относительная погрешность 5 %);

• - стандартные образцы массовой доли серы в минеральном масле (комплект SMO10) -ГСО 8610-2004 (массовая доля серы 0,05 % (500 млн^-1) (SMO10-0,05), относительная погрешность 3 %);

• - Государственный эталон единицы массы 2 разряда в диапазоне значений от 0,5 до 220 г по ГОСТ 8.021-2015.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде клейма.

ГОСТ Р 52660-2006 Топлива автомобильные. Метод определения содержания серы рентгенофлурресцентной спектрометрией с дисперсией по длине волны

ГОСТ Р 53203-2008 Нефтепродукты. Определение серы методом рентгенофлуоресцентной спектрометрии с дисперсией по длине волны

ГОСТ ISO 20884-2016 Нефтепродукты жидкие. Определение содержания серы в автомобильных топливах. Метод рентгенофлуоресцентной спектрометрии с дисперсией по длине волны

Техническая документация изготовителя Rigaku Corporation, Япония

Rigaku Corporation, Япония

Адрес: 4-14-4 Sendagaya, Shibuya-ku, Tokyo 151-0051, Japan

Телефон: +81334790618

Общество с ограниченной ответственностью «Р-АСА» (ООО «Р-АСА»)

Адрес: 620027, г. Екатеринбург, ул. Луначарского, д. 31, оф. 210

Телефон: +7 (343) 365-70-67

Е-mail: r-aca@mail.ru

Федеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии»

Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4

Телефон: +7 (343) 350-26-18, факс: +7 (343) 350-20-39

Е-mail: uniim@uniim.ru

Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373 от 19.10.2015 г.
