№1095 от 24.06.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 254888
о внесении изменений в описание типа на трансформаторы напряжения VTB
Приказы по основной деятельности по агентству Вн. Приказ № 1095 от 24.06.2021
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «24» июня 2021 г. № 1095
Сведения об утвержденных типах средств измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообла датель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготовитель |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
1. |
Трансформаторы напряжения |
VTB |
78284-20 |
ESITAS Elektrik Sanayi ve Ticaret. A.S., Турция |
ГОСТ 8.216-11 |
ESITAS Elektrik Sanayi ve Ticaret. A.S., Турция |
ООО "ПРОММАШ ТЕСТ", г. Москва |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» июня 2021 г. № 1095
Лист № 1
Всего листов 4
Регистрационный №78284-20
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы напряжения VTB
Назначение средства измеренийТрансформаторы напряжения VTB (далее по тексту - трансформаторы) предназначены для масштабного преобразования напряжения переменного тока, передачи сигналов измерительной информации средствам измерений и устройствам защиты и управления в электрических сетях переменного тока промышленной частоты.
Описание средства измеренийПринцип действия трансформаторов основан на преобразовании напряжения промышленной частоты в напряжения для измерения, а также гальванического разделения измерительных приборов от цепи высокого напряжения.
Трансформаторы являются однофазными, индуктивными, заземляемыми с литой изоляцией. Первичные и вторичные обмотки залиты эпоксидной смолой. Эпоксидное литье выполняет одновременно функции изолятора и несущей конструкции.
Выводы первичной обмотки трансформаторов расположены на верхней части корпуса.
Зажимы вторичных обмоток расположены на литом выступе корпуса и закрываются пластмассовой пломбируемой крышкой.
Основание трансформаторов снабжено металлической пластиной, соединенной с диэлектрическим корпусом. Для крепления трансформаторов на месте эксплуатации на металлической пластине изготовлены четыре отверстия.
Трансформаторы изготавливаются в следующих исполнениях, отличающихся классом напряжения, габаритными размерами и массой: VTB 10-K и VTB 20-K.
Заводской номер трансформатора наносится на шильд методом гравировки или штамповки.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке в соответствии с действующим законодательством.

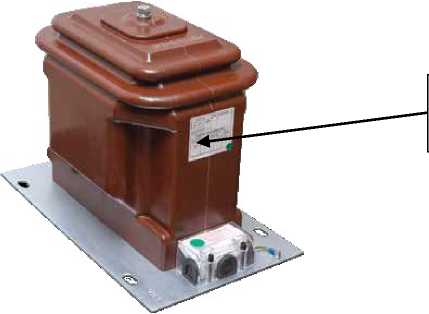

Общий вид трансформаторов с указанием места пломбирования от несанкционированного доступа представлен на рисунке 1.
Место пломбировки
несанкционированного доступа
Рисунок 1 - Общий вид трансформаторов с указанием места пломбирования от
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики | |
|
VTB 10-K |
VTB 20-K | |
|
1 |
2 |
3 |
|
Класс напряжения |
от 3,3 до 17,51) |
от 12 до 241) |
|
Номинальное напряжение первичной обмотки, кВ |
от 3,3/^3 до 15,8/^32) |
от 10/^3 до 20/^32) |
|
Наибольшее рабочее напряжение, кВ |
от 3,6 до 17,5 |
от 12 до 24 |
|
Номинальное напряжение основных вторичных обмоток, В |
100/^3; 110/^3; 120/^3 |
100/\3; 110/V3; 120/\3 |
|
Номинальное напряжение дополнительной вторичной обмотки, В |
100/3; 100; 110/3; 120/3 100/^3; 110/^3; 120/\3 | |
|
Классы точности основных вторичных обмоток для измерений |
0,2; 0,5; 1,0; 3 | |
|
Классы точности дополнительной вторичной обмотки для защиты |
3P; 6P | |
|
Номинальная мощность основных вторичных обмоток, В^А, при их суммарной нагрузке при коэффициенте мощности от 0,5 до 1 (нагрузка типа I по ГОСТ 1983-2015) |
от 5 до 20 включ. | |
|
Номинальная мощность основных вторичных обмоток, В^А, при их суммарной нагрузке при коэффициенте мощности 0,8 (нагрузка типа II по ГОСТ 1983-2015) |
от 10 до 100 включ. | |
Продолжение таблицы 1
|
1 |
2 3 |
|
Номинальная мощность основных вторичных обмоток, В^А, при их суммарной нагрузке при коэффициенте мощности от 0,5 до 1 (нагрузка типа I по ГОСТ 1983-2015) |
от 5 до 20 включ. |
|
Номинальная мощность дополнительной вторичной обмотки, В^А, при их суммарной нагрузке при коэффициенте мощности 0,8 (нагрузка типа II по ГОСТ 1983-2015) |
от 5 до 100 включ. |
|
Предельная мощность, В^А |
250 |
|
Номинальная частота, Гц |
50 |
| |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики | |
|
VTB 10-K |
VTB 20-K | |
|
Масса, кг, не более |
35 |
45 |
|
Габаритные размеры, мм, не более: | ||
|
- ширина |
148 |
178 |
|
- длина |
355 |
355 |
|
- высота |
220 |
280 |
|
Рабочие условия эксплуатации | ||
|
-температура окружающего воздуха, |
от -45 до + 40 | |
|
°C | ||
|
Средняя наработка на отказ, ч, не |
219000 | |
|
менее | ||
|
Средний срок службы, лет, не менее |
25 | |
наносится на табличку трансформатора и на титульный лист эксплуатационной документации -типографским способом.
Комплектность средства измеренийТаблица 3 - Комплектность трансформаторов
|
Наименование |
Обозначение |
Количество |
|
Трансформатор напряжения VTB* |
VTB 10K VTB 20K |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
* - Обозначение изменяется в зависимости от заказа. | ||
приведены в разделе «Установка» руководства по эксплуатации
Нормативные документы, устанавливающие требования к трансформаторам напряжения VTBГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
Техническая документация изготовителя
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
_______24 июня 2021 г.
1095
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. ФГУП «ВНИИМС» внести изменения в сведения об утвержденных типа средств измерений согласно приложению к приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906 «Об утверждении порядка создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений».
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Г " А
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота
Руководитель
Федерального агентства по техническому регулированию и метрологии
А.П.Шалаев
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 016E36DOOOEAAB18AD4D7A06289A6DC807 Кому выдан: Шалаев Антон Павлович
Действителен: с 30.06.2020 до 30.06.2021
