Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «23» декабря 2020 г. № 2208

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи термоэлектрические платинородий-платиновые эталонные ППО

Преобразователи термоэлектрические платинородий-платиновые эталонные ППО (далее - термопреобразователи) предназначены для проведения поверки и калибровки средств измерений температуры в соответствии с ГОСТ 8.558-2009 в диапазоне температур от 300 до 1200 °С в воздушной или в нейтральных средах в лабораторных условиях.

Принцип действия термопреобразователей основан на преобразовании тепловой энергии в термоэлектродвижущую силу (далее - ТЭДС) элемента при наличии разности температур между его свободными концами и рабочим спаем.

Термопреобразователи представляют собой термопары, положительный электрод которых изготовлен из сплава: 90 % платины и 10 % родия; отрицательный электрод: из чистой платины.

Рабочая часть термопар армирована муллитокремнеземной двухканальной трубкой длинной 500 мм, наружным диаметром 4,6 мм. Диаметр каналов трубки 0,9 мм. Рабочий спай термопар оголен.

Свободные концы термоэлектродов помещены в гибкие электроизоляционные трубки из фторопласта длиной 350 мм, диаметром от 2 до 2,5 мм. Муллитокремнеземные трубки имеют соединение с гибкими электроизоляционными трубками при помощи металлических муфт, на которые нанесены номера термопреобразователей.

Термопреобразователи вместе с запасными трубками и стеклянными пробирками для термостатирования свободных концов при 0 °С хранятся в специальном футляре.

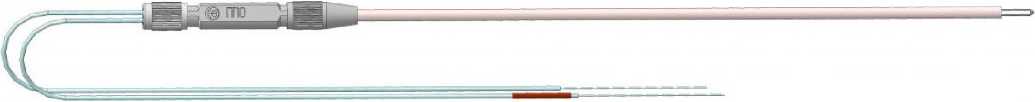

Общий вид термопреобразователей представлен на рисунке 1.

Рисунок 1 - Общий вид термопреобразователей

Пломбирование термопреобразователей не предусмотрено.

отсутствует.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится на титульный лист паспорта типографским способом.

Таблица 3 - Комплектность средства измерений

осуществляется по документу ГОСТ Р 8.611-2005 «ГСИ. Преобразователи термоэлектрические платинородий-платиновые эталонные 1, 2 и 3-го разрядов. Методика поверки».

Основные средства поверки:

• - ампула реперной точки затвердевания цинка [419,527 °С (перепад температуры по длине ампулы 0,2 °С; среднее квадратическое отклонение (СКО) результата воспроизведения температуры затвердевания цинка: не более 240’³ °С)];

• - ампула реперной точки затвердевания алюминия [660,323 °С (перепад температуры по длине ампулы 0,5 °С; СКО результата воспроизведения температуры затвердевания алюминия: не более 540’³ °С)];

• - ампула реперной точки затвердевания меди [1084,62 °С (перепад температуры по длине ампулы 1,0 °С; СКО результата воспроизведения температуры затвердевания меди: не более 340’² °С)];

• - рабочие эталоны 0-го, 1-го, 2-го разрядов (эталонные платинородий-платиновые термоэлектрические термометры) для определения неоднородности термопреобразователей и для измерений температуры плавления реперных точек металлов;

• - образец термоэлектродной платины марки Пл0 или Пл1 по ГОСТ 21007-2014 (показатель чистоты платинового термоэлектрода W: не менее 1,3920);

• - электроизмерительный прибор, обеспечивающий измерение напряжения в диапазоне от 0 до 100 мВ, с пределами допускаемой основной погрешности не более ±540"⁷ В и разрешающей способностью 140’⁷ В;

• - две малоинерционные трубчатые печи для отжига и градуировки типа МТП-2М [рабочий диапазон температур от 100 до 1200 °С, градиент температуры в средней части печи при температуре (1200±20) °С не более 0,8 °С/см.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик термопреобразователей с требуемой точностью.

Знак поверки, выполненный в виде оттиска поверительного клейма, наносится в паспорт ДДШ 2.821.001 ПС.

приведены в соответствующем разделе паспорта ДДШ 2.821.001 ПС.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ Р 8.611-2005 ГСИ. Преобразователи термоэлектрические платинородий-платиновые эталонные 1, 2 и 3-го разрядов. Методика поверки

ГОСТ Р 52314-2005 Преобразователи термоэлектрические платинородий-платиновые и платинородий-платинородиевые эталонные 1, 2 и 3-го разрядов. Общие технические требования

ТУ50-104-2000 Преобразователи термоэлектрические платинородий-платиновые эталонные ППО. Технические условия

Акционерное общество «Научно-производственное предприятие «Эталон»

(АО «НПП «Эталон»)

ИНН 5504087401

Адрес: 644009, г. Омск, ул. Лермонтова, д. 175

Телефон (факс): +7 (3812) 36-84-00

Web-сайт: omsketalon.ru

E-mail: fgup@omsketalon.ru

Государственный региональный центр испытаний средств измерений Федерального бюджетного учреждения «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области»

(ГЦИ СИ ФБУ «Омский ЦСМ»)

Адрес: 644116, г. Омск, ул. 24 Северная, д. 117-А

Телефон (факс): +7 (3812) 68-07-99; 68-04-07

Web-сайт: http://csm.omsk.ru

E-mail: info@ocsm.omsk.ru

Аттестат аккредитации ГЦИ СИ ФБУ «Омский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30051-11 от 01.06.2011 г.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

№ 2208______

Москва

О продлении срока действия утвержденного типа средства измерений и внесении изменений в описание типа на преобразователи термоэлектрические платинородий-платиновые эталонные ППО

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращениями АО «Н1Ш «Эталон» от 26 октября 2020 г. № 15/821 и № 15/822 приказываю:

• 1. Продлить срок действия утвержденного типа средства измерений на преобразователи термоэлектрические платинородий-платиновые эталонные ППО на последующие 5 лет.

• 2. Утвердить новую редакцию описания типа на преобразователи термоэлектрические платинородий-платиновые эталонные ППО, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 1442-00, изложив его в новой редакции согласно приложению к настоящему приказу.

• 3. ФГУП «ВНИИМС» (А.Ю .Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.
