Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «10» октября 2019 г. № 2407

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи давления измерительные АИР-10 Назначение средства измерений

Преобразователи давления измерительные АИР-10 (далее по тексту - преобразователи) предназначены для измерений и непрерывного преобразования значений избыточного давления, абсолютного давления, разности давлений и гидростатического давления (уровня) жидких и газообразных, а также избыточного давления-разрежения газообразных, в том числе агрессивных, сред, включая газообразный кислород и кислородосодержащие газовые смеси, в унифицированный выходной токовый сигнал и (или) цифровой сигнал HART-протокола.

Описание средства измерений

Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией мембраны тензорезистивного первичного преобразователя.

Преобразователи изготавливаются в виде единой конструкции. В их состав входят: первичный преобразователь, электронное устройство и светодиодный индикатор (СД). Среда под давлением подается в камеру первичного преобразователя и деформирует его мембрану, что приводит к изменению электрического сигнала первичного преобразователя. Электронное устройство преобразует сигнал, поступающий от первичного преобразователя в унифицированный токовый выходной сигнал, цифровой сигнал HART-протокола и в цифровой сигнал давления, поступающий на индикатор и интерфейс.

Посредством интерфейса преобразователи подключаются к компьютеру для подстройки пределов измерений и конфигурирования. Конфигурирование преобразователей включает: изменение диапазонов измерений, выбор зависимости выходного сигнала от входного (возрастающей или убывающей) и установку числа усреднений (времени демпфирования).

Преобразователи с HART-протоколом передают информацию об измеряемой величине в цифровом виде по двухпроводной линии связи вместе с сигналом постоянного тока от 4 до 20 мА, не оказывая на него влияния. Цифровой выход используется для связи преобразователя с портативным HART-коммуникатором или с компьютером через стандартный последовательный интерфейс и дополнительный HART-модем. При этом могут быть выполнены такие операции, как: настройка преобразователя, выбор его основных параметров, считывание измеряемого давления и др.

На индикаторах преобразователей АИР-10SН, АИР-10Н или на индикаторе HART-коммуникатора в режиме измерений давления, отображается значение измеряемого давления в цифровом виде в установленных при настройке единицах измерения или в процентах от диапазона изменения выходного сигнала.

Преобразователи выпускаются в трех модификациях: АИР-10Н, АИР-10SН, АИР-IOL, отличающихся конструктивным исполнением и функциональными возможностями.

Преобразователи имеют исполнения:

  • - общепромышленное;

  • - взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» (Ех);

  • - взрывозащищенное с видом взрывозащиты «взрывонепроницаемая оболочка» (Ехё);

  • - для эксплуатации на объектах атомных станций (далее - АС) и объектах ядерного топливного цикла (далее - ОЯТЦ) (А);

  • - взрывозащищенное для эксплуатации на объектах АС и объектах ядерного

Лист № 2 Всего листов 14 топливного цикла (ОЯТЦ) (АЕх, AExd);

- для эксплуатации на открытой палубе, а также в машинном и других закрытых помещениях судов, атомных судов и плавучих сооружений, плавучих буровых установок и морских стационарных платформ (ОМ, А ОМ, Ex OM, Exd OM, A Ex OM, A Exd OM).

Преобразователи по виду измеряемого давления подразделяются на:

- преобразователи абсолютного давления - ДА;

- преобразователи избыточного давления - ДИ;

- преобразователи избыточного давления-разрежения - ДИВ;

- преобразователи разности давлений - ДД;

- преобразователи гидростатического давления (уровня) - ДГ.

Преобразователи модификаций АИР-10Н, АИР-IOSH имеют кодовое обозначение каждой модели при заказе, состоящее из 4-х цифр. Код модели формируется следующим образом:

  • 1) первая цифра - «1»;

  • 2) вторая цифра - код вида измеряемого давления;

  • - «0» - абсолютное давление;

  • - «1» - избыточное давление;

  • - «3» - избыточное давление-разрежение;

  • - «4» - разность давлений;

  • - «5» - гидростатическое давление;

  • 3) третья цифра - код максимального верхнего предела (диапазона измерений) в соответствии с таблицами 4-6;

  • 4) четвертая цифра - код присоединения к процессу.

Индекс «Е» в обозначении кода модели указывает на модель с дополнительным диапазоном.

Преобразователи модификаций АИР-IOL имеют кодовое обозначение каждой модели, состоящее из двух букв и числа. Первая буква обозначает вид измеряемого давления:

А - абсолютное давление;

И - избыточное давление.

Вторая буква обозначает материал мембраны: М - металл.

Число в обозначении модели соответствует максимальному верхнему пределу измерений в единицах кПа (МПа).

В зависимости от пределов допускаемой погрешности преобразователи модификаций АИР-IOSH, АИР-10Н имеют следующие индексы: A, B, B1, C (в соответствии с таблицей 7), преобразователи модификаций АИР-IOL - индексы B, C, D (в соответствии с таблицами 8 - 9).

Фотографии общего вида преобразователей представлены на рисунках 1, 2.

Схема пломбировки от несанкционированного доступа представлена на рисунке 3.

Приказ Росстандарта №2407 от 10.10.2019, https://oei-analitika.ru
Приказ Росстандарта №2407 от 10.10.2019, https://oei-analitika.ru
Приказ Росстандарта №2407 от 10.10.2019, https://oei-analitika.ru
Приказ Росстандарта №2407 от 10.10.2019, https://oei-analitika.ru

АИР-10Н-ДГ, АИР-IOSH-ДГ

AHP-IOL^A,  АИР-10Н-ДД

AHP-10L-,H,H,

АИР-10Н-ДА,

АИР-10Н-ДИ,

АИР-10Н-ДИВ

АИР-IOL-ДА, АИР-10Н-ДД

АИР-10Ь-ДИ,

АИР-10Н-ДА,

АИР-10Н-ДИ,

АИР-10Н-ДИВ

Лист № 3 Всего листов 14

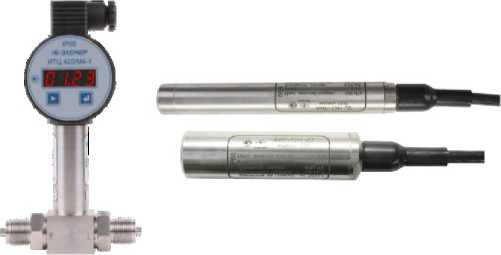

Рисунок 1 - Общий вид преобразователей давления измерительных АИР-10

Пломбировка преобразователей, представленных на рисунке 1, от несанкционированного доступа не предусмотрена.

Приказ Росстандарта №2407 от 10.10.2019, https://oei-analitika.ru
Приказ Росстандарта №2407 от 10.10.2019, https://oei-analitika.ru
Приказ Росстандарта №2407 от 10.10.2019, https://oei-analitika.ru
Приказ Росстандарта №2407 от 10.10.2019, https://oei-analitika.ru
Приказ Росстандарта №2407 от 10.10.2019, https://oei-analitika.ru

АИР-10SН-ДА, АИР-10SН-ДИ, АИР-10SН-ДИВ

Приказ Росстандарта №2407 от 10.10.2019, https://oei-analitika.ru
Приказ Росстандарта №2407 от 10.10.2019, https://oei-analitika.ru
Приказ Росстандарта №2407 от 10.10.2019, https://oei-analitika.ru
Приказ Росстандарта №2407 от 10.10.2019, https://oei-analitika.ru

АИР-10Н-ДИ, АИР-10Н-ДА, АИР-10Н-ДИВ

Приказ Росстандарта №2407 от 10.10.2019, https://oei-analitika.ru
Приказ Росстандарта №2407 от 10.10.2019, https://oei-analitika.ru

АИР-10Н-ДД

Приказ Росстандарта №2407 от 10.10.2019, https://oei-analitika.ru
Приказ Росстандарта №2407 от 10.10.2019, https://oei-analitika.ru

АИР-10SН-ДА, АИР-10SН-ДИ, АИР-10SН-ДИВ

Приказ Росстандарта №2407 от 10.10.2019, https://oei-analitika.ru

АИР-10SН-ДД

Приказ Росстандарта №2407 от 10.10.2019, https://oei-analitika.ru

АИР-10SН-ДД

Приказ Росстандарта №2407 от 10.10.2019, https://oei-analitika.ru
Приказ Росстандарта №2407 от 10.10.2019, https://oei-analitika.ru
Приказ Росстандарта №2407 от 10.10.2019, https://oei-analitika.ru
Приказ Росстандарта №2407 от 10.10.2019, https://oei-analitika.ru

АИР-IOSH-ДД

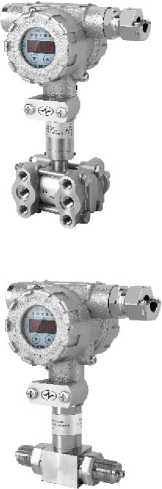

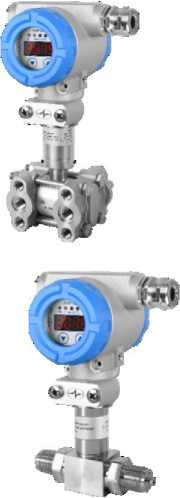

Рисунок 2 - Общий вид преобразователей давления измерительных АИР-10

Места пломбирования

Приказ Росстандарта №2407 от 10.10.2019, https://oei-analitika.ru
Приказ Росстандарта №2407 от 10.10.2019, https://oei-analitika.ru

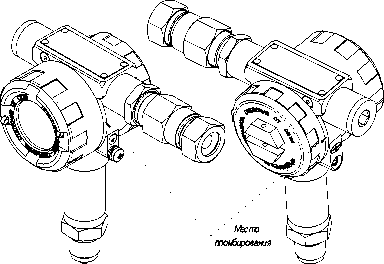

Рисунок 3 - Схема пломбировки преобразователей, представленных на рисунке 2, от

Приказ Росстандарта №2407 от 10.10.2019, https://oei-analitika.ru

несанкционированного доступа

Программное обеспечение

В преобразователях предусмотрено внутреннее и внешнее программное обеспечение (далее - ПО).

Внутреннее ПО состоит только из встроенной в микропроцессорный модуль преобразователей метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.

Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» в соответствии с Р 50.2.077-20 1 4 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.

Идентификационные данные внутреннего программного обеспечения модификаций АИР-10Н, АИР-IOSH представлены в таблице 1.

Внешнее ПО, предназначенное для взаимодействия преобразователя с компьютером, не оказывает влияния на метрологические характеристики преобразователя. Внешнее ПО служит для конфигурирования, подстройки и получения данных измерения в процессе эксплуатации преобразователя. Конфигурирование преобразователей включает: изменение диапазонов измерений, выбор зависимости выходного сигнала от входного (возрастающей или убывающей) и установку времени демпфирования (числа усреднений), изменение единиц измерения и задание сетевого адреса преобразователя. Подстройка преобразователей включает установку нуля и диапазона выходного токового сигнала. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии преобразователя и возникающих в процессе его работы ошибках и способах их устранения.

Идентификационные данные внешнего программного обеспечения модификаций АИР-10Н, АИР-IOSH представлены в таблице 2.

Таблица 1 - Идентификационные данные внутреннего программного обеспечения

Идентификационные данные (признаки)

Значение

АИР-10Н

АИР-IOSH

Идентификационное наименование ПО

airlOsh v15 FOR A

IRlOH.hex

airlOsh v17 FOR A

IRlOSH.hex

Номер версии (идентификационный номер) ПО

не ниже 15

не ниже 17

Цифровой идентификатор (ПО)

-

-

Таблица 2 - Идентификационные данные внешнего программного обеспечения

Идентификационные данные (признаки)

Значение

по HART

АИР-10Н

АИР-10SН

Идентификационное наименование ПО

S etupHARTmana ger v4.2.4.exe

S etup_HARTconf ig ver13.3.26.exe

SetupHARTman ager v4.2.4.exe

S etup_HARTconfi g_ ver13.3.26.exe

Номер версии (идентификационный номер) ПО

не ниже 4.2.4

не ниже 13.3.26

не ниже 4.2.4

не ниже 13.3.26

Цифровой идентификатор ПО

-

-

Метрологические и технические характеристики

Основные метрологические и технические характеристики преобразователей приведены в таблицах 3 - 10.

Таблица 3 - Метрологические характеристики преобразователей

Наименование характеристики

Значение

Диапазоны измерений абсолютного давления, избыточного давления, избыточного давления-разрежения, разности давлений и гидростатического давления

Приведены в таблицах 4-6,

8, 9

Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений абсолютного давления, избыточного давления, избыточного давления-разрежения, разности давлений и гидростатического давления, %

Приведены в таблицах 7-9

Вариация выходного сигнала, в долях от основной приведенной (к диапазону измерений) погрешности

0,5

Выходные сигналы:

  • - силы постоянного тока, мА

  • - цифровой сигнал

от 4 до 20 (от 20 до 4)

HART

Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений абсолютного давления, избыточного давления, избыточного давления-разрежения, разности давлений и гидростатического давления, вызванной изменением температуры окружающего воздуха от нормальной (23+2) °С до любой температуры в пределах рабочих температур на каждые 10 °С изменения температуры, % Х)

-для АИР-10Н, АИР-ЮБЫ

±(0,05+0, 15Рвмахв) 2) ±(0,04+0,08 •Рвмахв') 2) ±(0,03+0,05Рвмахв) 2) ±(0,05+0,20 •Рвмахв') 2) ±(0,08+0,12Рвмахв) 2)

- для АИР-IOL

±0,2; ±0,25; ±0,3; ±0,4

Х) Конкретное значение зависит от модели преобразователей (модели указаны в руководстве по эксплуатации).

2) В формулах расчета пределов допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений абсолютного давления, избыточного давления, избыточного давления-разрежения, разности давлений и гидростатического давления, вызванной изменением температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С:

PBMAX - максимальный верхний предел (диапазон) измерений для данной модели преобразователя (сумма абсолютных максимальных значений верхних пределов измерений избыточного давления (PMAX) и разрежения (PMAX(-)) для преобразователей ДИВ).

PB - верхний предел (диапазон) измерений модели, выбранный в соответствии с таблицами 4 и 6, для преобразователей ДИВ - сумма абсолютных значений верхних пределов измерений избыточного давления (PB) и разрежения (PB(-)).

Измеряемый параметр, модификация и исполнение

Код модели

Номера верхнего предела (диапазона измерений, глубина перенастройки В : РВМАХ) и ряд верхних пределов (диапазонов) измерений

1 C?bmax)

2

3

4

5

6

7

8

91)

1:1

1:1,6

1:2,5

1:4

1:6

1:10

1:16

1:25

1:40

Абсолютное давление АИР-10SН-ДА АИР-10ЕхSН-ДА АИР-10ЕхdSН-ДА АИР-10АSН-ДА АИР-10SН ОМ-ДА АИР-10АSН ОМ-ДА АИР-10ЕхSH ОМ-ДА АИР-10АЕхSН ОМ-ДА АИР-10ЕхdSH ОМ-ДА АИР-10АЕхdSH ОМ-ДА АИР-10Н-ДА АИР-10ЕхН-ДА АИР-10ЕхdН-ДА

1060

2,5 МПа

1,6 МПа

1,0 МПа

0,6 МПа

0,4 МПа

0,25 МПа

0,16 МПа

0,10 МПа

0,06 МПа

1050, 1055

600 кПа

400 кПа

250 кПа

160 кПа

100 кПа

60 кПа

40 кПа

25 кПа

16 кПа

1040, 1041

250 кПа

160 кПа

100 кПа

60 кПа

40 кПа

25 кПа

16 кПа

10 кПа

6,0 кПа

1030, 1031

100 (110) кПа

60 кПа

40 кПа

25 кПа

16 кПа

10 кПа

6,0 кПа

4,0 кПа

2,5 кПа

Избыточное давление АИР-10SН-ДИ АИР-10ЕхSН-ДИ АИР-10ЕхdSН-ДИ АИР-10АSН-ДИ АИР-10SН ОМ-ДИ АИР-10АSН ОМ-ДИ АИР-10ЕхSH ОМ-ДИ АИР-10АЕхSH ОМ-ДИ АИР-10ЕхdSН-ДИ ОМ АИР-10АЕхdSH ОМ-ДИ АИР-10Н-ДИ АИР-10ЕхН-ДИ АИР-10ЕхdН-ДИ

1190Е

100 МПа

60 МПа

40 МПа

25 МПа

16 МПа

10 МПа

6,0 МПа

4,0 МПа

2,5 МПа

1190

60 МПа

40 МПа

25 МПа

16 МПа

10 МПа

6,0 МПа

4,0 МПа

2,5 МПа

1,6 МПа

1180

16 МПа

10 МПа

6,0 МПа

4,0 МПа

2,5 МПа

1,6 МПа

1,0 МПа

0,6 МПа

0,4 МПа

1170, 1171 1175

6,0 МПа

4,0 МПа

2,5 МПа

1,6 МПа

1,0 МПа

0,6 МПа

0,4 МПа

0,25 МПа

0,16 МПа

1160,1161

1165,1162

2,5 МПа

1,6 МПа

1,0 МПа

0,6 МПа

0,4 МПа

0,25 МПа

0,16 МПа

0,1 МПа

0,06 МПа

1150, 1151

1155,1152

600 кПа

400 кПа

250 кПа

160 кПа

100 кПа

60 кПа

40 кПа

25 кПа

16 кПа

1140, 1141

250 кПа

160 кПа

100 кПа

60 кПа

40 кПа

25 кПа

16 кПа

10 кПа

6 кПа

1130, 1131

100 кПа

60 кПа

40 кПа

25 кПа

16 кПа

10 кПа

6,0 кПа

4,0 кПа

2,5 кПа

1120, 1125 1122

40 кПа

25 кПа

16 кПа

10 кПа

6,0 кПа

4,0 кПа

2,5 кПа

1,6 кПа

1,0 кПа

1110

10 кПа

6,0 кПа

4,0 кПа

2,5 кПа

1,6 кПа

1,0 кПа

0,6 кПа

0,4 кПа

0,25 кПа

1) Только для АИР-IOSH

Измеряемый параметр, модификация и исполнение

Код модели

Номера верхнего предела (диапазона измерений, глубина перенастройки ВВ(-)ВМАХ) и ряд верхних пределов (диапазонов) измерений^

1

(PBMAX) (PMAX(-))

2

3

4

5

6

7

8

92)

1:1

1:1,6

1:2,5

1:4

1:6

1:10

1:16

1:25

1:40

Избыточное давление разрежение АИР-10SН-ДИВ АИР-10ЕхSН-ДИВ АИР-10ЕхdSН-ДИВ АИР-10АSН-ДИВ АИР-10SН ОМ-ДИВ АИР-10АSН ОМ-ДИВ АИР-10ЕхSН ОМ-ДИВ АИР-10АЕхSН ОМ-ДИВ АИР-10ЕхdSН ОМ-ДИВ АИР-10АЕхdSН ОМ-ДИВ АИР-10Н-ДИВ АИР-10ЕхН-ДИВ АИР-10ЕхdН-ДИВ

1360, 1365

-0,1 МПа

-0,1 МПа

-0,1 МПа

-0,1 МПа

-0,1 МПа

-0,1 МПа

-0,1 МПа

-0,05 МПа

-0,03 МПа

2,4 МПа

1,5 МПа

0,9 МПа

0,5 МПа

0,3 МПа

0,15 МПа

0,06 МПа

0,05 МПа

0,03 МПа

1350, 1355

-100 кПа

-100 кПа

-100 кПа

-100 кПа

-50 кПа

-30 кПа

-20 кПа

-12,5 кПа

-8,0 кПа

500 кПа

300 кПа

150 кПа

60 кПа

50 кПа

30 кПа

20 кПа

12,5 кПа

8,0 кПа

1340, 1341

-100 кПа

-100 кПа

-50 кПа

-30 кПа

-20 кПа

-12,5 кПа

-8,0 кПа

-5,0 кПа

-3,0 кПа

150 кПа

60 кПа

50 кПа

30 кПа

20 кПа

12,5 кПа

8,0 кПа

5,0 кПа

3,0 кПа

1320

-20 кПа

-12,5 кПа

-8,0 кПа

-5,0 кПа

-3,0 кПа

-2,0 кПа

-1,25 кПа

-0,8 кПа

-0,5 кПа

20 кПа

12,5 кПа

8,0 кПа

5,0 кПа

3,0 кПа

2,0 кПа

1,25 кПа

0,8 кПа

0,5 кПа

Знак «-» означает разрежение.

2) Только для АИР-IOSH.

Измеряемый параметр, модификация и исполнение

Код модели

Номера верхнего предела (диапазона измерений, глубина перенастройки В : РВМАХ) и ряд верхних пределов (диапазонов) измерений

1

(P BMAX)

2

3

4

5

6

7

8

91)

1:1

1:1,6

1:2,5

1:4

1:6

1:10

1:16

1:25

1:40

Разность давлений АИР-10SН-ДД АИР-10ЕхSН-ДД АИР-10ЕхdSН-ДД АИР-10АSН-ДД АИР-10SН ОМ-ДД АИР-10АSН ОМ-ДД АИР-10ЕхSН ОМ-ДД АИР-10АЕхSН ОМ-ДД АИР-10ЕхdSН ОМ-ДД АИР-10АЕхdSН ОМ-ДД АИР-10Н-ДД

АИР-10ЕхН-ДД АИР-10ЕхdН-ДД

1467

2,5 МПа

1,6 МПа

1,0 МПа

0,63 МПа

0,4 МПа

0,25 МПа

0,16 МПа

0,1 МПа

0,063 МПа

1457

630 кПа

400 кПа

250 кПа

160 кПа

100 кПа

63 кПа

40 кПа

25 кПа

16 кПа

1447

250 кПа

160 кПа

100 кПа

63 кПа

40 кПа

25 кПа

16 кПа

10 кПа

6,3 кПа

1437

100 кПа

63 кПа

40 кПа

25 кПа

16 кПа

10 кПа

6,3 кПа

4,0 кПа

2,5 кПа

1427

40 кПа

25 кПа

16 кПа

10 кПа

6,3 кПа

4,0 кПа

2,5 кПа

1,6 кПа

1,0 кПа

1417

10 кПа

6,3 кПа

4,0 кПа

2,5 кПа

1,6 кПа

1,0 кПа

0,63 кПа

0,4 кПа

0,25 кПа

1460

2,5 МПа

1,6 МПа

1,0 МПа

0,63 МПа

0,4 МПа

0,25 МПа

0,16 МПа

0,1 МПа

0,063 МПа

1440

250 кПа

160 кПа

100 кПа

63 кПа

40 кПа

25 кПа

16 кПа

10 кПа

6,3 кПа

1420

40 кПа

25 кПа

16 кПа

10 кПа

6,3 кПа

4,0 кПа

2,5 кПа

1,6 кПа

1,0 кПа

1410

10 кПа

6,3 кПа

4,0 кПа

2,5 кПа

1,6 кПа

1,0 кПа

0,63 кПа

0,4 кПа

0,25 кПа

Гидростатическое давление АИР-10SН-ДГ АИР-10ЕхSН-ДГ АИР-10ЕхdSН-ДГ АИР-10АSН-ДГ АИР-10SН ОМ-ДГ АИР-10АSН ОМ-ДГ АИР-10ЕхSН ОМ-ДГ АИР-10АЕхSН ОМ-ДГ АИР-10ЕхdSН ОМ-ДГ АИР-10АЕхdSН ОМ-ДГ АИР-10Н-ДГ АИР-10ЕхН-ДГ АИР-10ЕхdН-ДГ

1550

600 кПа

400 кПа

250 кПа

160 кПа

100 кПа

60 кПа

40 кПа

25 кПа

16 кПа

1540

250 кПа

160 кПа

100 кПа

60 кПа

40 кПа

25 кПа

16 кПа

10 кПа

6,0 кПа

1530

100 кПа

60 кПа

40 кПа

25 кПа

16 кПа

10 кПа

6,0 кПа

4,0 кПа

2,5 кПа

1520

40 кПа

25 кПа

16 кПа

10 кПа

6,0 кПа

4,0 кПа

2,5 кПа

1,6 кПа

1,0 кПа

Х) Только для АИР-IOSH.

Таблица 7 — Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений АИР-WSH, АИР-10Н абсолютного давления, избыточного давления, избыточного давления-разрежения, разности давлений и гидростатического давления (далее - пределы допускаемой основной погрешности)

Пределы допускаемой основной приведенной (к диапазону измерений) погрешности |у|, %, для номеров верхних пределов (диапазонов) измерений1) 2)

Индекс модели

1

2

3

4

5

6

7

8

93)

0,1

0,1

0,15

0,2

0,25

0,3

0,4

0,5

0,8

А

0,2

0,2

0,3

0,4

0,5

0,6

0,8

1,0

1,5

В

0,25

0,25

0,3

0,4

0,5

0,6

0,8

1,0

1,5

В1

0,5

0,5

0,5

0,8

1,0

1,2

1,5

2,0

3,0

С

  • 1) 1 Нижний предел измерений для AHP-10SH-,HA, АИР-IOSH IOSH-ДГ равен нулю и может быть смещен до значения, ра ется по формуле = у ■ РБ/(РБ — Рц), где у - погрешность лицей, а Рн - значение нижнего предела.

  • 2) Для преобразователей с корнеизвлекающей зависимостью и соответствует у.

  • 3) Только для AMP-10SH.

[-ДИ, AHP-IOSH-ДД, АИР-1 вного 96 % от максимально , определяемая значением в

основная погрешность опр

ЮН-ДА, АИР-ЮН-ДИ, АИР-10Н-ДД, АИР-10Н-ДГ, АИР-го диапазона измерений. При этом погрешность вычисля-ерхнего предела РБ в соответствии с вышеприведеной таб-

еделена в поддиапазоне от 2 до 100 % диапазона измерений

Таблица 8 - Преобразователи абсолютного давления AHP-10L^A, AHP-10ExL^A

Условное обозначение модели

Ряд верхних пределов измерений

Пределы допускаемой основной приведенной (к диапазону измерений) погрешности у, %, для индекса модели

B

С

D

АМ160

100 кПа

±0,4

±0,5

±1,0

160 кПа

±0,25

±0,4

±0,6

АМ400

250 кПа

±0,4

±0,5

±1,0

400 кПа

±0,25

±0,4

±0,6

АМ600

400 кПа

±0,4

±0,5

±1,0

600 кПа

±0,25

±0,4

±0,6

АМ1М

0,6 МПа

±0,4

±0,5

±1,0

1,0 МПа

±0,25

±0,4

±0,6

АМ1,6М

1,0 МПа

±0,4

±0,5

±1,0

1,6 МПа

±0,25

±0,4

±0,6

АМ2,5М

1,6 МПа

±0,4

±0,5

±1,0

2,5 МПа

±0,25

±0,4

±0,6

АМ6М

4,0 МПа

±0,4

±0,5

±1,0

6,0 МПа

±0,25

±0,4

±0,6

1) Нижний предел измерений равен нулю.

Таблица 9 - Преобразователи избыточного давления AHP-10L-,g^ AHP-IOExL-ДИ

Условное обозначение модели

Ряд верхних пределов измерений

Пределы допускаемой основной приведенной (к диапазону измерений) !) погрешности у, %, для индекса модели

B

C

D

ИМ160

100 кПа

±0,4

±0,5

±1,0

160 кПа

±0,25

±0,4

±0,6

ИМ250

160 кПа

±0,4

±0,5

±1,0

250 кПа

±0,25

±0,4

±0,6

ИМ400

250 кПа

±0,4

±0,5

±1,0

400 кПа

±0,25

±0,4

±0,6

ИМ600

400 кПа

±0,4

±0,5

±1,0

600 кПа

±0,25

±0,4

±0,6

ИМ1М

0,6 МПа

±0,4

±0,5

±1,0

1,0 МПа

±0,25

±0,4

±0,6

ИМ1,6М

1,0 МПа

±0,4

±0,5

±1,0

1,6 МПа

±0,25

±0,4

±0,6

ИМ2,5М

1,6 МПа

±0,4

±0,5

±1,0

2,5 МПа

±0,25

±0,4

±0,6

ИМ4М

2,5 МПа

±0,4

±0,5

±1,0

4,0 МПа

±0,25

±0,4

±0,6

ИМ6М

4,0 МПа

±0,4

±0,5

±1,0

6,0 МПа

±0,25

±0,4

±0,6

ИМ16М

10 МПа

±0,4

±0,5

±1,0

16 МПа

±0,25

±0,4

±0,6

ИМ25М

16 МПа

±0,4

±0,5

±1,0

25 МПа

±0,25

±0,4

±0,6

Х) Нижний предел измерений равен нулю.

Таблица 10 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение питания постоянного тока, В:

  • - для АИР-10Н, AИP-10SН

  • - для AИP-10SН

  • - для АИР-IOL

24% ; 36

24  ; 36 *

24 IS; 36027

Наименование характеристики

Значение

Потребляемая мощность, Вт, не более:

- при номинальном напряжении питания постоянного тока 24 В:

- для АИР-10Н, АИР-IOL

0,6

- для АИР-IOSH

0,7

- при номинальном напряжении питания постоянного тока 36 В

1,0

Габаритные размеры, мм, не более:

- высота

200

- ширина

165

- длина

95

Масса, кг, не более

6

Нормальные условия измерений:

- температура окружающей среды, °С

от +21 до +25

- относительная влажность, %

от 30 до 80

- атмосферное давление, кПа

от 84 до 106,7

Рабочие условия измерений:

- температура окружающей среды*, °С:

от +5 до +50 от -10 до +50 от -10 до +70 от -25 до +70 от -25 до +80 от -40 до +70 от -50 до +70 от -55 до +70 от -60 до +70 от -40 до +80

- относительная влажность при температуре +35 °C, %, не более

98

- атмосферное давление, кПа

от 84 до 106,7

Маркировка взрывозащиты:

- для АИР-10Ех

0Ех ia IIC T6 X, 0Ех ia IIC T6 Ga X;

- для АИР-IOExd

1Ex d IIC T6 X, 1Ex d IIC T6 Gb X

Средняя наработка на отказ, ч, не менее

150000

270000 (для АИР-IOASH)

Средний срок службы, лет, не менее

15

30 (для АИР-ЮАБН)

Примечание - * - В зависимости от исполнения.

Лист № 13 Всего листов 14 Знак утверждения типа наносится на переднюю панель преобразователей термотрансферным способом, а также на руководства по эксплуатации и паспорта - типографским способом.

Комплектность средства измерений Комплектность преобразователей представлена в таблице 11.

Таблица 11 - Комплектность преобразователей

Наименование

Обозначение

Количество

Преобразователь давления измерительный АИР-10^

НКГЖ.406233.0ХХ2)

1 шт.

Комплект программного обеспечения !)

-

1 шт.

Комплект монтажных частей Х)

-

1 шт.

Преобразователи давления измерительные АИР-10. Руководство по эксплуатации

НКГЖ.406233.0ХХРЭ2)

1 экз.

Преобразователь давления измерительный

АИР-10. Паспорт

НКГЖ.406233.0ХХ-YYYПС2)

1 экз.

Методика поверки

НКГЖ.406233.052МП

1 экз.

Модель преобразователя, комплект программного обеспечения и монтажных частей в соответствии с заказом.

2) Обозначение в соответствии с исполнением и модификацией преобразователя (YYY -только для исполнений, эксплуатирующихся на объектах АС и ОЯТЦ).

Поверка

осуществляется по документу НКГЖ.406233.052МП «Преобразователи давления измерительные АИР-10. Методика поверки», утвержденному ООО «ИЦРМ» 20.12.2018 г.

Основные средства поверки:

  • - манометр абсолютного давления МПАК-15 (регистрационный номер в Федеральном информационном фонде 24971-03);

  • - манометр грузопоршневой СРВ 5000 (регистрационный номер в Федеральном информационном фонде 33079-08);

  • - калибратор-измеритель унифицированных сигналов прецизионный ЭЛЕМЕР-ИКСУ-2012 (регистрационный номер в Федеральном информационном фонде 56318-14);

  • - задатчик разрежения Метран-503 Воздух (регистрационный номер в Федеральном информационном фонде 25940-03);

  • - калибратор давления пневматический Метран-505 Воздух (регистрационный номер в Федеральном информационном фонде 42701-09);

  • - калибратор давления пневматический ЭЛЕМЕР-ПКД-260 (регистрационный номер в Федеральном информационном фонде 70755-18);

  • - калибратор давления автоматический ЭЛЕМЕР-АКД-12К, ЭЛЕМЕР-АКД-12КИ (регистрационный номер в Федеральном информационном фонде 64273-16).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых преобразователей с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

Сведения о методиках (методах) измерений

отсутствуют.

Лист № 14 Всего листов 14 Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным АИР-10

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия

ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа

ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1-10 в шестой степени Па

ТУ 4212-029-13282997-09 Преобразователи давления измерительные АИР-10. Технические условия

Изготовитель

Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)

ИНН 5044003551

Адрес: 124489, г. Москва, г. Зеленоград, проезд 4807, дом 7, строение 1 Юридический адрес: 124460, г. Москва, г. Зеленоград, корп. 1145, н.п. 1 Телефон (факс): (495) 925-51-47 ((499) 710-00-01)

Web-сайт: www.elemer.ru

E-mail: elemer@elemer.ru

Испытательный центр

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»

Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36 Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.




Приказ Росстандарта №2407 от 10.10.2019, https://oei-analitika.ru

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

10 октября 2019 г.

2407

Москва

О внесении изменений в описание типа на преобразователи измерительные АИР-10

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением Госкорпорации «Росатом» от 12 сентября 2019 г. № 1-8.16/42639 приказываю:

  • 1. Внести изменения в описание типа на преобразователи измерительные АИР-10, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 31654-19, изложив его в новой редакции согласно приложению к настоящему приказу.

  • 2. Управлению государственного надзора и контроля (А.М. Кузьмину),

ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.                  _   ''

  • 3. Контроль за исполнен нем                            за с обой.

Федеральное агентство по техническому регулированию и

метрологии.

СВЕДЕНИЯ О CJ'PI ИФИКЛТЕ ЯП

Заместитель Руководителя

С. Голубев

Сертификат: OOE1036EE32711E880E9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019

\________■_______

П/ 010087




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
