№1309 от 28.06.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 32856
О переоформлении свидетельства об утверждении типа средства измерений № 68749 "Регуляторы температуры серии NGC-20" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 1309 от 28.06.2018
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Регуляторы температуры серии NGC-20 Назначение средства измеренийРегуляторы температуры серии NGC-20 модификации NGC-20-C-E, NGC-20-CL-E, (далее - приборы) предназначены для измерений температуры окружающей среды при подключении датчика температуры (Pt100) и отображения на цифровом дисплее текущего значения, поддержании заданного температурного режима посредством управления силовых элементов электронагревательных цепей, в том числе и во взрывоопасных зонах.
Описание средства измеренийПринцип действия приборов основан на измерении сигнала от датчика MONI-PT100 и поддержании заданного режима температуры электронагревательной цепи. Сигнал от датчика MONI-Pt100 линеаризуется, масштабируется, преобразуется в цифровой код и индицируется на встроенном дисплее. В модификации NGC-20-CL-E используется ограничитель температуры, диапазон уставки от минус 60 до плюс 599 °С.
Приборы имеют релейные выходы, независимую уставку и гистерезис для обеспечения высокоточного управления локальными или удаленными нагрузками в полном диапазоне измерений и сигнализацию неисправности прибора. Работой прибора управляет микропроцессор. Программирование и доступ к информации осуществляется с помощью кнопок, расположенных на лицевой панели корпуса прибора под крышкой со смотровым окном.
Конструктивно приборы выполнены в прямоугольном корпусе. На лицевой панели под крышкой с четырьмя невыпадающими крепежными винтами расположены кнопки управления, светодиодная индикация и дисплей. На боковой поверхности корпуса расположены технологические отверстия (кабельные сальники) для подключения к клеммам прибора датчика(ов) Pt100, напряжения питания, управляющих выходов, интерфейса связи с ПК.
Модификации различаются наличием или отсутствием ограничителя температуры.
Общий вид приборов представлен на рисунке 1.
Пломбировка корпуса от несанкционированного доступа не предусмотрена.

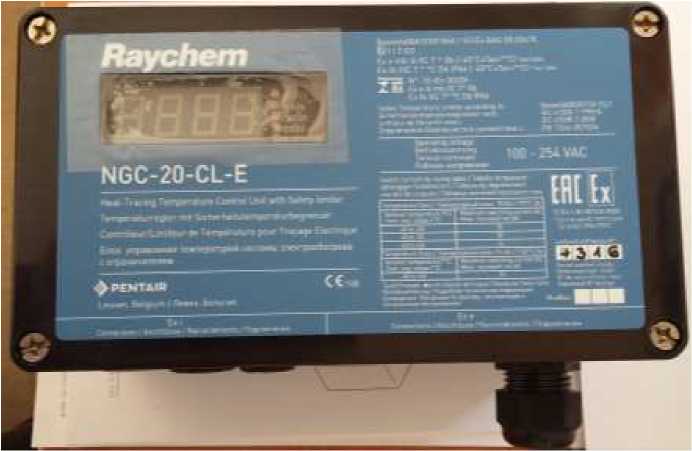

Рисунок 1 - Общий вид приборов
Прибор функционирует под управлением встроенного специального программного обеспечения. Программное обеспечение осуществляет функции сбора, обработки, хранения, передачи и представления измерительной информации.
Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
NGC-20-C-E |
NGC-20-CL-E |
|
Номер версии (идентификационный номер) ПО модификаций |
31951000113 |
31951200113 |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений сигнала термопреобразователя сопротивления (Pt100) в температурном эквиваленте, °С |
от -80 до +700 |
|
Пределы допускаемой абсолютной погрешности, °С1) |
±(0,02^Туст+2) |
|
Примечания: 1) Погрешность нормирована без учета первичных преобразователей 2) Туст - установленное значение температуры, °С | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Напряжение питания переменным током, В |
от 100 до 275 |
|
частота, Гц |
50/60 |
|
Потребляемая мощность, В^А |
20 |
|
1 |
2 |
|
Габаритные размеры прибора (В*Ш*Г), мм, не более |
220x120x120 |
|
Масса, кг, не более |
2,3 |
|
Количество каналов подключения датчиков Pt100 |
1 (2 -при использовании ограничителя) |
|
Интерфейс |
RS-485, Bluetooth |
|
Предельные параметры контактов реле |
Электромеханическое реле, переменный ток 3 А при напряжении 250 В, 50/60 Гц; 500000 переключений |
|
Условия эксплуатации: Диапазон температуры окружающего воздуха, °С Диапазон относительной влажности окружающего воздуха, % Атмосферное давление, кПа |
от -60 до +50 до 80 (без конденсации) 101,3+4,0 |
|
Маркировка взрывозащиты |
1 Ex e ib mb IIC T95° Gb X Ex tD A21 IP66 T95°C |
|
Среднее время наработки до метрологического отказа, ч Средний срок службы, лет |
144000 20 |
Знак утверждения типа наносится на титульный лист эксплуатационной документации типографическим способом.
Комплектность средства измеренийТаблица 4 - Комплектность регулятора температуры серии NGC-20
|
Наименование изделия или документа |
Обозначение |
Количество |
|
Прибор |
NGC-20-C-E (NGC-20-CL-E) |
1 шт. |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
МП 2411-0146-2017 |
1 экз. |
осуществляется по документу МП 2411-0146-2017 «Регуляторы температуры серии NGC-20. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 20 июля 2017 г.
Основные средства поверки:
Калибратор многофункциональный MC5-R-IS, (регистрационный номер в Федеральном информационном фонде № 22237-02).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к регуляторам температуры серии NGC-20ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация компании «nVent Thermal Belgium» NV, Бельгия
ИзготовительКомпания «nVent Thermal Belgium» NV, Бельгия Адрес: Romeinse straat 14, 3001, Leuven, Belgium
Телефон (факс): +32 16 213 511, +32 16 213 603
Е-mail: salesbelux@nvent.com
ЗаявительОбщество с ограниченной ответственностью «энВент Рус» (ООО «энВент Рус») ИНН 7715621369
Адрес: 141407, Московская обл., г. Химки ул. Панфилова, владение 19, стр. 1 Телефон (факс): +7 (495) 926-18-85, +7(495) 926-18-86
Web-сайт: www.nvent.com
E-mail: salesru@nvent.com
Испытательный центрФедеральное государственное унитарное предприятие « Всероссийский научноисследовательский институт им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
В части вносимых изменений
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве»
Адрес: 117418, г. Москва, Нахимовский проспект, 31
Телефон: +7 (495) 544-00-00, (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
28 июня 2018 г.
№ 1309
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 68749 «Регуляторы температуры серии NGC-20» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО «энВент Рус» от 21 мая 2018 г. № 128 и № 148 приказываю:
1. Внести изменения в описание типа на регуляторы температуры серии NGC-20, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 70093-17, изложив его в новой редакции согласно приложению к настоящему
приказу.
-
2. Переоформить свидетельство об утверждении типа № 68749
«Регуляторы температуры серии NGC-20», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 70093-17, в связи с переименованием организации-изготовителя с «Pentair Thermal Management Belgium NV» на «nVent Thermal Belgium NV».
-
3. Управлению метрологии (E.P. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его
юридическому лицу ИЛИ шуитипуятткнпму ггррпггрииммятрп^
4. Контроль за исполи|ениа1вм«а<гр«яшвгоиФ!рФ1яаэа11овФа0Ляю з 1 собой, хранится в системе электронного документооборота
