МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

27 декабря 2018 г.                                                 2767

Москва

Об утверждении государственной поверочной схемы для средств измерений абсолютной и относительной спектральной чувствительности в диапазоне длин волн от 0,25 до 14,00 мкм

В соответствии с Положением об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденным постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734 «Об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений», Временным порядком разработки (пересмотра) и утверждения государственных поверочных схем, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 31 августа 2017 г. № 1832, и на основании Плана разработки (пересмотра) и утверждения государственных поверочных схем на 2018 год, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2017 г. № 3021 (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1342) приказываю:

• 1.  Утвердить прилагаемую Государственную поверочную схему для средств измерений абсолютной и относительной спектральной чувствительности в диапазоне длин волн от 0,25 до 14,00 мкм (далее - ГПС).

• 2. Установить, что ГПС применяется для Государственного первичного эталона единиц величин абсолютной и относительной спектральной чувствительности в диапазоне длин волн от 0,25 до 14,0 мкм (ГЭТ 213-2014), эталонов и средств измерений абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 0,25 до 14,00 мкм, к энергетической освещенности в диапазоне длин волн от 0,35 до 2,50 мкм и вводится в действие с 30 апреля 2019 г.

• 3.  ФГУП «ВНИИФТРИ» (С.И. Донченко) внести информацию об утверждении ГПС в Федеральный информационный фонд по обеспечению единства измерений.

• 4.  Управлению метрологии (Д.В.Гоголев) обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационнотелекоммуникационной сети Интернет.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 0OE1036EE32711E88OE9E0071BFC5DD276

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 08.11.2018 до 08.11.2019

V_______________________________>

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «27» декабря 2018 г. № 2767

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА

ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ АБСОЛЮТНОЙ И ОТНОСИТЕЛЬНОЙ СПЕКТРАЛЬНОЙ ЧУВСТВИТЕЛЬНОСТИ В ДИАПАЗОНЕ ДЛИН ВОЛН ОТ 0,25 ДО 14,00 мкм

• 1.1. Настоящая государственная поверочная схема распространяется на средства измерений абсолютной и относительной спектральной чувствительности в диапазоне длин волн от 0,25 до 14,00 мкм и устанавливает порядок передачи единиц абсолютной спектральной чувствительности к потоку излучения - ампер на ватт (Л/Вт), вольт на ватт (В/Вт), абсолютной спектральной чувствительности к освещенности - ампер - метр квадратный на ватт (Лл1²/Вт) и вольт - метр квадратный на ватт (В^м²/Вт) и относительной спектральной чувствительности - безразмерностная величина от Государственного первичного эталона единиц величин абсолютной и относительной спектральной чувствительности в диапазоне длин волн от 0,25 до 14,00 мкм с помощью рабочих и вторичных эталонов средствам измерений с указанием с указанием погрешностей, неопределенностей, основных методов поверки и методов передачи единиц величин.

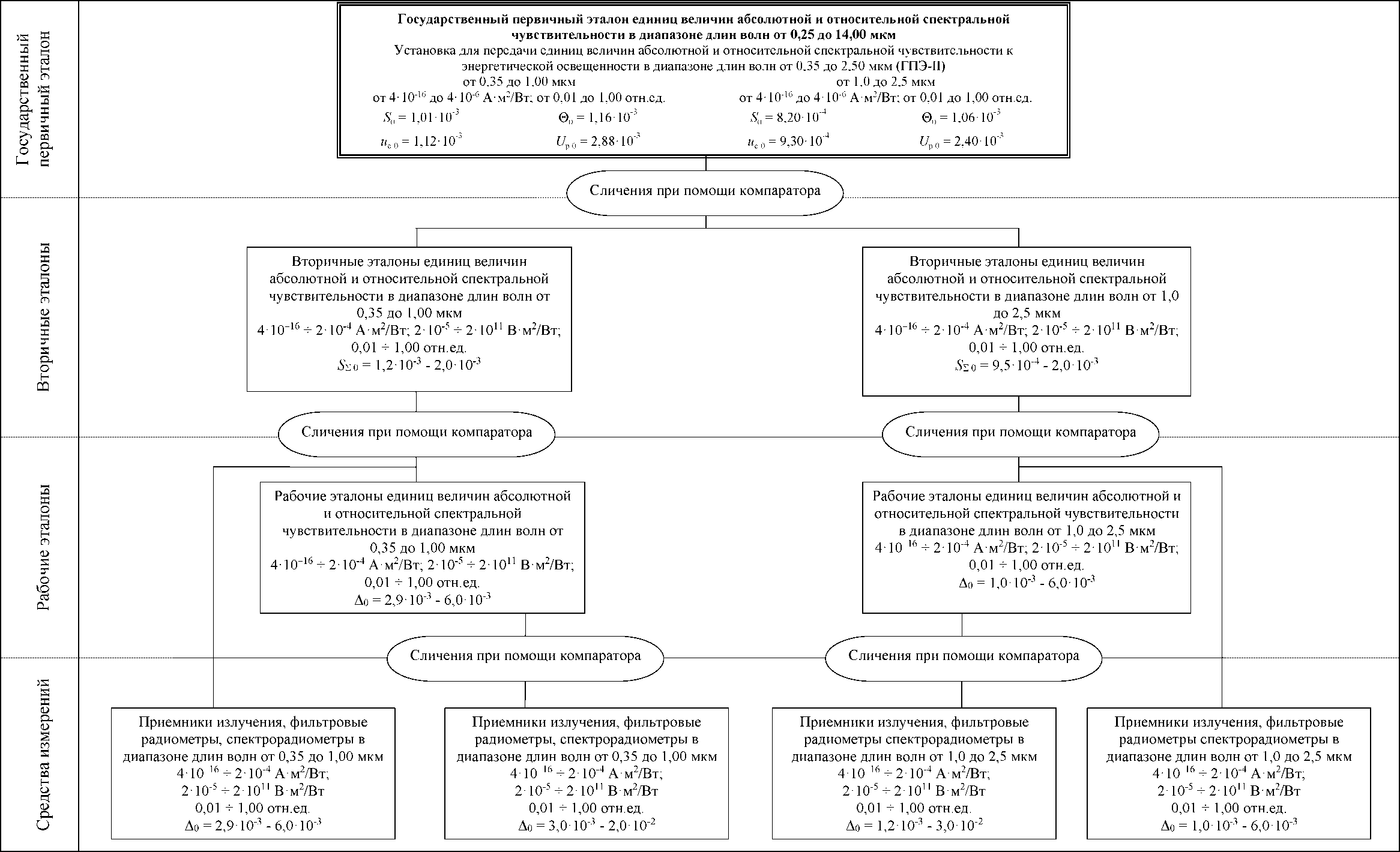

Графическая часть Государственной поверочной схемы для средств измерений абсолютной и относительной спектральной чувствительности в диапазоне длин волн от 0,25 до 14,00 мкм представлена в приложении А.

• 1.2.  Государственная поверочная схема для средств измерений абсолютной и относительной спектральной чувствительности в диапазоне длин волн от 0,25 до 14,00 мкм состоит из двух частей:

Часть 1. Эталонны и средства измерений абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 0,25 до 14,00 мкм.

Часть 2. Эталонны и средства измерений абсолютной и относительной спектральной чувствительности к освещенности в диапазоне длин волн от 0,35 до 2,50 мкм.

• 1.3. Государственную поверочную схему возглавляет государственный первичный эталон единиц величин абсолютной и относительной спектральной чувствительности в диапазоне длин волн от 0,25 до 14,00 мкм, состоящий из двух комплексов: установки для воспроизведения и передачи единиц величин абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 0,25 до 14,00 мкм (ГПЭ-I) и установки для передачи единиц величин абсолютной и относительной спектральной чувствительности к энергетической освещенности в диапазоне длин волн от 0,35 до 2,50 мкм (ГПЭ-П).

ГПЭ-I предназначен для воспроизведения, хранения и передачи единиц абсолютной и относительной спектральной чувствительности к потоку излучения.

ГПЭ-II предназначен для воспроизведения, хранения и передачи единиц абсолютной и относительной спектральной чувствительности к энергетической освещенности.

• 2. Часть 1. Эталоны и средства измерений абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 0,25 до 14,00 мкм.

  • 2.1. Установка для воспроизведения и передачи единиц величин абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 0,25 до 14,00 мкм (ГПЭ-I)

    • 2.1.1. ГПЭ-I состоит из комплекса следующих средств измерений и вспомогательного оборудования:

криогенный радиометр с системой охлаждения и вакуумирования; вакуумная камера для установки поверяемых приемников излучения; монохроматический источник излучения на основе монохроматора и набора источников излучения;

набор эталонных приемников излучения.

• 2.1.2. Диапазоны значений абсолютной спектральной чувствительности, в которых ГПЭ-I воспроизводит единицу величины, составляют от 1J0^-6 до 10 А/Вт и от 1 до 1-10¹⁶ В/Вт в диапазоне длин волн от 0,25 до 14,00 мкм.

Диапазон значений относительной спектральной чувствительности, в котором ГПЭ-I воспроизводит единицу величины, составляет от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 0,25 до 14,00 мкм.

• 2.1.3. ГПЭ-I обеспечивает воспроизведение единиц величин абсолютной и относительной спектральной чувствительности с относительным средним квадратическим отклонением среднего арифметического результатов измерений S0*, границей относительной неисключенной систематической погрешности результата измерений @₀, стандартной неопределенностью, оцениваемой по типу А, и_0А*, стандартной неопределенность, оцениваемой по типу В, и_0В, оценкой суммарной стандартной неопределенности и_0с и оценкой расширенной неопределенности U0p (k = 2,576) при доверительной вероятности P = 0,99, указанными в таблице 1.

Таблица 1 - Значения метрологических характеристик для ГПЭ-I

Для обеспечения воспроизведения единиц величин абсолютной и относительной спектральной чувствительности с указанной точностью должны быть соблюдены правила содержания и применения государственного первичного эталона, утвержденные в установленном порядке.

• 2.1.4. ГПЭ-I применяют для воспроизведения и передачи единиц величин абсолютной и относительной спектральной чувствительности к потоку излучения вторичным эталонам методом сличения с помощью компаратора.

* Расчет приведен для 35 независимых измерений.

• 2.2.1. В качестве вторичных эталонов единиц величин абсолютной и относительной спектральной чувствительности в диапазоне длин волн от 0,25 до 0,40 мкм применяют установки, состоящие из приемников излучения, имеющих абсолютную спектральную чувствительность в диапазоне от 1-10^-6 до 10 А/Вт или от 1 до 140¹⁶ В/Вт или относительную спектральную чувствительность в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 0,25 до 0,40 мкм и компаратора, работающего в диапазоне длин волн от 0,25 до 0,40 мкм.

• 2.2.2.1. Относительное суммарное среднее квадратическое отклонение S^₀ результатов сличений вторичных эталонов единиц величин абсолютной и относительной спектральной чувствительности в диапазоне длин волн от 0,25 до 0,40 мкм с ГПЭ-I при 10 независимых измерениях составляет от 0,6 •Ю^-2 до 1,0-10"².

• 2.2.2. В качестве вторичных эталонов единиц величин абсолютной и относительной спектральной чувствительности в диапазоне длин волн от 0,4 до 1,0 мкм применяют установки, состоящие из приемников излучения, имеющих абсолютную спектральную чувствительность в диапазоне от 140^-6 до 10 А/Вт или от 1 до 140¹⁶ В/Вт или относительную спектральную чувствительность в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 0,4 до 1,0 мкм и компаратора, работающего в диапазоне длин волн от 0,1 до 1,0 мкм.

  • 2.2.2.1. Относительное суммарное среднее квадратическое отклонение S^₀ результатов сличений вторичных эталонов единиц величин абсолютной и относительной спектральной чувствительности в диапазоне длин волн от 0,4 до 1,0 мкм с ГПЭ-I при 10 независимых измерениях составляет от 1,1-10’³ до 2Д10^-3.

• 2.2.3. В качестве вторичных эталонов единиц величин абсолютной и относительной спектральной чувствительности в диапазоне длин волн от 1,0 до

• 2,5 мкм применяют установки, состоящие из приемников излучения, имеющих абсолютную спектральную чувствительность в диапазоне от 140^-6 до 10 А/Вт или от 1 до 140¹⁶ В/Вт или относительную спектральную чувствительность в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 1,0 до 2,5 мкм и компаратора, работающего в диапазоне длин волн от 1,0 до 2,5 мкм.

• 2.2.3.1. Относительное суммарное среднее квадратическое отклонение S^₀ результатов сличений вторичных эталонов единиц величин абсолютной и относительной спектральной чувствительности в диапазоне длин волн от 1,0 до

• 2,5 мкм с ГПЭ-I при 10 независимых измерениях составляет от 1,0-10’³ до 2Д10^-3.

• 2.2.4. В качестве вторичных эталонов единиц величин абсолютной и относительной спектральной чувствительности в диапазоне длин волн от 2,5 до 14,0 мкм применяют установки, состоящие из приемников излучения, имеющих абсолютную спектральную чувствительность в диапазоне от 140^-6 до 10 А/Вт или от 1 до 140¹⁶ В/Вт или относительную спектральную чувствительность в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 2,5 до 14,0 мкм и компаратора, работающего в диапазоне длин волн от 2,5 до 14,0 мкм.

  • 2.2.4.1. Относительное суммарное среднее квадратическое отклонение S^ ₀ результатов сличений вторичных эталонов единиц величин абсолютной и относительной спектральной чувствительности в диапазоне длин волн от 2,5 до 14,0 мкм с ГПЭ-I при 10 независимых измерениях составляет от 2Д10^-2 до 3Д10^-2.

• 2.2.5. Вторичные эталоны применяют для передачи единиц величин абсолютной и относительной спектральной чувствительности рабочим эталонам и средствам измерений методом сличения с помощью компаратора.

• 2.3.1. В качестве рабочих эталонов единиц величин абсолютной и относительной спектральной чувствительности в диапазоне длин волн от 0,25 до 0,40 мкм применяют установки, состоящие из приемников излучения, имеющих абсолютную спектральную чувствительность в диапазоне от 1-10^-6 до 10 А/Вт или от 1 до V10¹⁶ В/Вт или относительную спектральную чувствительность в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 0,25 до 0,40 мкм и компаратора, работающего в диапазоне длин волн от 0,25 до 0,40 мкм.

  • 2.3.1.1. Пределы допускаемой относительной погрешности Л₀ рабочих эталонов единиц величин абсолютной и относительной спектральной чувствительности в диапазоне длин волн от 0,25 до 0,40 мкм составляют от 1,5-10'² до 3Д10^-2.

• 2.3.2. В качестве рабочих эталонов единиц величин абсолютной и относительной спектральной чувствительности в диапазоне длин волн от 0,4 до 1,0 мкм применяют установки, состоящие из приемников излучения, имеющих абсолютную спектральную чувствительность в диапазоне от 140^-6 до 10 А/Вт или от 1 до 1J0¹⁶ В/Вт или относительную спектральную чувствительность в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 0,4 до 1,0 мкм и компаратора, работающего в диапазоне длин волн от 0,4 до 1,0 мкм.

  • 2.3.2.1. Пределы допускаемой относительной погрешности Л0 рабочих эталонов единиц величин абсолютной и относительной спектральной чувствительности в диапазоне длин волн от 0,4 до 1,0 мкм составляют от 2,840^-3 до 6Д10^-3.

• 2.3.3. В качестве рабочих эталонов единиц величин абсолютной и относительной спектральной чувствительности в диапазоне длин волн от 1,0 до

• 2,5 мкм применяют установки, состоящие из приемников излучения, имеющих абсолютную спектральную чувствительность в диапазоне от 140^-6 до 10 А/Вт или от 1 до 1J0¹⁶ В/Вт или относительную спектральную чувствительность в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 1,0 до 2,5 мкм и компаратора, работающего в диапазоне длин волн от 1,0 до 2,5 мкм.

• 2.3.3.1. Пределы допускаемой относительной погрешности Л0 рабочих эталонов единиц величин абсолютной и относительной спектральной чувствительности в диапазоне длин волн от 1,0 до 2,5 мкм составляют от 2,340^-3 до 6Д10^-3.

• 2.3.4. В качестве рабочих эталонов единиц величин абсолютной и относительной спектральной чувствительности в диапазоне длин волн от 2,5 до 14,0 мкм применяют установки, состоящие из приемников излучения, имеющих абсолютную спектральную чувствительность в диапазоне от 1J0^-6 до 10 А/Вт или от 1 до 1J0¹⁶ В/Вт или относительную спектральную чувствительность в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 2,5 до 14,0 мкм и компаратора, работающего в диапазоне длин волн от 2,5 до 14,0 мкм.

  • 2.3.4.1. Пределы допускаемой относительной погрешности Л₀ рабочих эталонов единиц величин абсолютной и относительной спектральной чувствительности в диапазоне длин волн от 2,5 до 14,0 мкм составляют от 5,040^-2 до 7,440^-2.

• 2.3.5. Рабочие эталоны применяются для поверки (калибровки) средств измерений абсолютной и относительной спектральной чувствительности методом сличения с помощью компаратора.

• 2.4.1. В качестве средств измерений абсолютной и относительной спектральной чувствительности в диапазоне длин волн от 0,25 до 0,40 мкм применяют приемники излучения, имеющие абсолютную спектральную чувствительность в диапазоне от V10^-6 до 10 А/Вт или от 1 до V10¹⁶ В/Вт или относительную спектральную чувствительность в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 0,25 до 0,40 мкм.

  • 2.4.1.1. Пределы допускаемой относительной погрешности Л0 средств измерений абсолютной и относительной спектральной чувствительности в диапазоне длин волн от 0,25 до 0,40 мкм составляют от 1,5-10’² до 3Д10^-2 при передаче единицы от вторичного эталона и от 1,7-10’² до 5,0 •Ю^-2 при передаче единицы от рабочего эталона.

• 2.4.2.  В качестве средств измерений абсолютной и относительной спектральной чувствительности в диапазоне длин волн от 0,4 до 1,0 мкм применяют приемники излучения, имеющие абсолютную спектральную чувствительность в диапазоне от V10^-6 до 10 А/Вт или от 1 до V10¹⁶ В/Вт или относительную спектральную чувствительность в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 0,4 до 1,0 мкм.

  • 2.4.2.1. Пределы допускаемой относительной погрешности Л0 средств измерений абсолютной и относительной спектральной чувствительности в диапазоне длин волн от 0,4 до 1,0 мкм составляют от 2,840^-3 до 6Д10^-3 при передаче единицы от вторичного эталона и от 3,0 •Ю^-3 до 2Д10^-2 при передаче единицы от рабочего эталона.

• 2.4.3.  В качестве средств измерений абсолютной и относительной спектральной чувствительности в диапазоне длин волн от 1,0 до 2,5 мкм применяют приемники излучения, имеющие абсолютную спектральную чувствительность в диапазоне от V10^-6 до 10 А/Вт или от 1 до V10¹⁶ В/Вт или относительную спектральную чувствительность в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 1,0 до 2,5 мкм.

  • 2.4.3.1. Пределы допускаемой относительной погрешности Л₀ средств измерений абсолютной и относительной спектральной чувствительности в диапазоне длин волн от 1,0 до 2,5 мкм составляют от 2,3 •IO^-3 до 6,O4O^-3 при передаче единицы от вторичного эталона и от 2,5 •IO^-3 до 3,0 •IO^-2 при передаче единицы от рабочего эталона.

• 2.4.4. В качестве средств измерений абсолютной и относительной спектральной чувствительности в диапазоне длин волн от 2,5 до 14,O мкм применяют приемники излучения, имеющие абсолютную спектральную чувствительность в диапазоне от V10^-6 до 10 Л/Вт или от 1 до V10¹⁶ В/Вт или относительную спектральную чувствительность в диапазоне от O,O1 до 1,00 отн. ед. в диапазоне длин волн от 2,5 до 14,O мкм.

  • 2.4.4.1. Пределы допускаемой относительной погрешности Л0 средств измерений абсолютной и относительной спектральной чувствительности в диапазоне длин волн от 2,5 до 14,0 мкм составляют от 5,0 •IO^-2 до 7,4 •IO^-2 при передаче единицы от вторичного эталона и от 5,2 •Ю^-2 до 1,O4O^-1 при передаче единицы от рабочего эталона.

• 3. Часть 2. Эталоны и средства измерений абсолютной и относительной спектральной чувствительности к освещенности в диапазоне длин волн от O,35 до 2,5O мкм.

  • 3.1. Установка для передачи единиц величин абсолютной и относительной спектральной чувствительности к энергетической освещенности в диапазоне длин волн от 0,35 до 2,50 мкм (ГПЭ-II)

    • 3.1.1. ГПЭ-II состоит из комплекса следующих средств измерений и вспомогательного оборудования:

спектрокомпаратора на основе монохроматора;

блока источников излучения;

системы управления, регистрации и обработки информации;

набора трап-детекторов и фильтровых радиометров.

• 3.1.2. Диапазон значений абсолютной спектральной чувствительности к энергетической освещенности, в котором ГПЭ-II воспроизводит единицу величины, составляет от 4^ 1O^-16 до 4^ 1O^-6 Л^м²/Вт в диапазоне длин волн от O,35 до 2,50 мкм.

Диапазон значений относительной спектральной чувствительности к энергетической освещенности, в котором ГПЭ-II воспроизводит единицу величины, составляет от O,O1 до 1,OO отн. ед. в диапазоне длин волн от O,35 до 2,50 мкм.

• 3.1.3. ГПЭ-II обеспечивает воспроизведение единиц величин абсолютной и относительной спектральной чувствительности к энергетической освещенности с относительным средним квадратическим отклонением среднего арифметического результатов измерений S0 не более 1,O1^1O^-3 в диапазоне длин волн от O,35 до 1,OO мкм и не более 8,2O4O^-4 в диапазоне длин волн от 1,0 до 2,5 мкм при 35 независимых измерениях.

Доверительные границы относительной неисключенной систематической -3

погрешности результата измерений 0_О не превышают 1,16-10 в диапазоне -3

длин волн от 0,35 до 1,00 мкм и 1,06-10 в диапазоне длин волн от 1,0 до

• 2,5 мкм при доверительной вероятности Р = 0,99.

Относительная стандартная неопределенность, оцениваемая по типу А, и_0А не превышает 1,01 • 10^-3 в диапазоне длин волн от 0,35 до 1,00 мкм и 8,2040^-4 в диапазоне длин волн от 1,0 до 2,5 мкм.

Относительная стандартная неопределенность, оцениваемая по типу В, и_0В не превышает 4,7640 в диапазоне длин волн от 0,35 до 1,00 мкм и 4,39^ 10 в диапазоне длин волн от 1,0 до 2,5 мкм.

Оценка относительной суммарной стандартной неопределенности и_0с не превышает 1,12-10 в диапазоне длин волн от 0,35 до 1,00 мкм и 9,3040 в диапазоне длин волн от 1,0 до 2,5 мкм.

Оценка относительной расширенной неопределенности U0p не превышает -3                                                                                              -3

2,88^ 10 в диапазоне длин волн от 0,35 до 1,00 мкм и 2,40^ 10 в диапазоне длин волн от 1,0 до 2,5 мкм при k = 2,576 и доверительной вероятности Р = 0,99.

Для обеспечения воспроизведения единиц величин абсолютной и относительной спектральной чувствительности с указанной точностью должны быть соблюдены правила содержания и применения государственного первичного эталона, утвержденные в установленном порядке.

• 3.1.4. ГПЭ-II применяют для воспроизведения и передачи единиц величин абсолютной и относительной спектральной чувствительности к энергетической освещенности вторичным эталонам методом сличения с помощью компаратора.

• 3.2.1. В качестве вторичных эталонов единиц величин абсолютной и относительной спектральной чувствительности к энергетической освещенности в диапазоне длин волн от 0,35 до 1,00 мкм применяют установки, состоящие из приемников излучения, имеющих абсолютную спектральную чувствительность в диапазоне от 440^-16 до 240^-4 А^м²/Вт или от 240^-5 до 240¹¹ В^м²/Вт или относительную спектральную чувствительность в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 0,35 до 1,00 мкм и компаратора, работающего в диапазоне длин волн от 0,35 до 1,00 мкм.

3.244. Относительное суммарное среднее квадратическое отклонение S_{s 0} результатов сличений вторичных эталонов единиц величин абсолютной и относительной спектральной чувствительности к энергетической освещенности в диапазоне длин волн от 0,35 до 1,00 мкм с ГПЭ-II при 35 независимых измерениях составляет от 1,240^-3 до 2,040^-3.

• 3.2.2. В качестве вторичных эталонов единиц величин абсолютной и относительной спектральной чувствительности к энергетической освещенности в диапазоне длин волн от 1,0 до 2,5 мкм применяют установки, состоящие из приемников излучения, имеющих абсолютную спектральную чувствительность в диапазоне от 440^-16 до 240^-4 А^м²/Вт или от 240^-5 до 240¹¹ В^м²/Вт или относительную спектральную чувствительность в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 1,0 до 2,5 мкм и компаратора, работающего в диапазоне длин волн от 1,0 до 2,5 мкм.

  • 3.2.2.1. Относительное суммарное среднее квадратическое отклонение S^ ₀ результатов сличений вторичных эталонов единиц величин абсолютной и относительной спектральной чувствительности к энергетической освещенности в диапазоне длин волн от 1,0 до 2,5 мкм с ГПЭ-II при 35 независимых измерениях составляет от 9,5-10^-4 до 2,0-10^-3.

• 3.2.3. Вторичные эталоны применяют для передачи единиц величин абсолютной и относительной спектральной чувствительности к энергетической освещенности рабочим эталонам и средствам измерений методом сличения с помощью компаратора.

• 3.3.1. В качестве рабочих эталонов единиц величин абсолютной и относительной спектральной чувствительности к энергетической освещенности в диапазоне длин волн от 0,35 до 1,00 мкм применяют установки, состоящие из приемников излучения, имеющих абсолютную спектральную чувствительность в диапазоне от 4-10^-16 до 2-10^-4 А-м²/Вт или от 2-10^-5 до 2-10¹¹ В-м²/Вт или относительную спектральную чувствительность в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 0,35 до 1,00 мкм и компаратора, работающего в диапазоне длин волн от 0,35 до 1,00 мкм.

  • 3.3.1.1. Пределы допускаемой относительной погрешности Л₀ рабочих эталонов единиц величин абсолютной и относительной спектральной чувствительности к энергетической освещенности в диапазоне длин волн от 0,35 до 1,00 мкм составляют от 2,9•IO^-3 до 6,0-10^-3.

• 3.3.2. В качестве рабочих эталонов единиц величин абсолютной и относительной спектральной чувствительности к энергетической освещенности в диапазоне длин волн от 1,0 до 2,5 мкм применяют установки, состоящие из приемников излучения, имеющих абсолютную спектральную чувствительность в диапазоне от 4-10^-16 до 2-10^-4 А-м²/Вт или от 2-10^-5 до 2-10¹¹ В-м²/Вт или относительную спектральную чувствительность в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 1,0 до 2,50 мкм и компаратора, работающего в диапазоне длин волн от 1,0 до 2,5 мкм.

  • 3.3.2.1. Пределы допускаемой относительной погрешности Л0 рабочих эталонов единиц величин абсолютной и относительной спектральной чувствительности к энергетической освещенности в диапазоне длин волн от 1,0 до 2,5 мкм составляют от 1,0-10^-3 до 6,0-10^-3.

• 3.3.3. Рабочие эталоны применяют для поверки (калибровки) средств измерений абсолютной и относительной спектральной чувствительности к энергетической освещенности методом сличения с помощью компаратора.

• 3.4.1. В качестве средств измерений абсолютной и относительной спектральной чувствительности к энергетической освещенности в диапазоне длин волн от 0,35 до 1,00 мкм применяют приемники излучения, фильтровые радиометры и спектрорадиометры, имеющие абсолютную спектральную чувствительность в диапазоне от 4-10^-16 до 2-10^-4 А-м²/Вт или от 2-10^-5 до 2-10¹¹ В-м²/Вт или относительную спектральную чувствительность в диапазоне от 0,01 до 1,00 отн. ед.

  • 3.4.1.1. Пределы допускаемой относительной погрешности Л₀ средств измерений абсолютной и относительной спектральной чувствительности к энергетической освещенности в диапазоне длин волн от 0,35 до 1,00 мкм составляют от 2,9 •IO^-3 до 6,0-10^-3 при передаче единицы от вторичного эталона и от 3,0 •IO^-3 до 2,0-10^-2 при передаче единицы от рабочего эталона.

• 3.4.2. В качестве средств измерений абсолютной и относительной спектральной чувствительности к энергетической освещенности в диапазоне длин волн от 1,0 до 2,5 мкм применяют приемники излучения, фильтровые радиометры и спектрорадиометры, имеющие абсолютную спектральную чувствительность в диапазоне от 4-10^-16 до 2-10^-4 А-м²/Вт или от 2-10^-5 до 2-10¹¹ В-м²/Вт или относительную спектральную чувствительность в диапазоне от 0,01 до 1,00 отн. ед.

  • 3.4.2.1. Пределы допускаемой относительной погрешности Л0 средств измерений абсолютной и относительной спектральной чувствительности к энергетической освещенности в диапазоне длин волн от 1,0 до 2,5 мкм составляют от 1,0-10^-3 до 6,0-10^-3 при передаче единицы от вторичного эталона и от 1,2-10^-3 до 3,0-10^-2 при передаче единицы от рабочего эталона.
