V

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

10 октября 2025 г.

Москва

О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 1 сентября 2025 г. № 1865 «О внесении изменений в сведения об утвержденных типах средств измерений»

В целях исправления технической ошибки п р и к а з ы в а ю:

• 1. Внести изменения в пункт 4 приложения к приказу от 1 сентября 2025 г. № 1865 «О внесении изменений в сведения об утвержденных типах средств измерений», заменив сведения об утвержденном типе средства измерений и описание типа, прилагаются к настоящему приказу.

• 2. ФБУ «НИЦ ПМ - Ростест» внести изменения в сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 7B1801563EA497F787EAF40A918A8D6F Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

ОТ « 10 »     оокяОоя   2025 Г. № 2192

Сведения

об утвержденном типе средства измерений, подлежащие изменению в части сведений об изготовителе (правообладателе)

Регистрационный № 68994-17

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Автоцистерны ФоксТанк-АЦ, автотопливозаправщики ФоксТанк-АТЗ и прицепы-цистерны ФоксТанк-ПЦ (далее - АЦ, АТЗ и ПЦ) предназначены для измерений объема нефтепродуктов плотностью до 860 кг/м³.

Принцип действия АЦ, АТЗ и ПЦ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.

АЦ, АТЗ и ПЦ состоят из стальной сварной цистерны, имеющей в поперечном сечении круглую, эллиптическую или чемоданообразную форму, установленной на 2-х или 3-х осном шасси. АЦ, АТЗ и ПЦ являются транспортными мерами полной вместимости (далее - ТМ). Цистерна состоит из герметичных секций. При сливе секции могут объединяться с помощью технологического оборудования, установленного на цистерне. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. Каждая секция цистерны оборудована заливной горловиной прямоугольной формы с установленным указателем уровня налива из металлического уголка или пластины.

Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:

• - горловину с указателем уровня и воздухоотводящим устройством;

• - съемную крышку горловины с заливным люком и дыхательным клапаном;

• - клапан донный;

• - кран шаровой;

• - узел выдачи топлива для АТЗ;

- насос и датчик уровня по дополнительному заказу.

Для измерений объема нефтепродуктов при заправке автотранспорта узел выдачи топлива АТЗ, расположенный в ящике, закрепленном на раме шасси, комплектуется одним или двумя счетчиками жидкости СЖ-ППО (регистрационный номер 59916-15).

ФоксТанк-АЦ/АТЗ/ПЦ-3,

ФоксТанк-АЦ/АТЗ/ПЦ-6,

ФоксТанк-АЦ/АТЗ/ПЦ-9,

ФоксТанк-АЦ/АТЗ/ПЦ-12,

ФоксТанк-АЦ/АТЗ/ПЦ-15,

ФоксТанк-АЦ/АТЗ/ПЦ-18,

ФоксТанк-АЦ/АТЗ/ПЦ-21, ФоксТанк-АЦ/АТЗ/ПЦ-22, ФоксТанк-АЦ/АТЗ/ПЦ-23, ФоксТанк-АЦ/АТЗ/ПЦ-24 которые отличаются геометрическими размерами и номинальной вместимостью.

На боковых сторонах и сзади АЦ, АТЗ и ПЦ имеют надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

Заводской номер (VIN) АЦ, АТЗ и ПЦ в виде цифро-буквенного обозначения, состоящего из семнадцати букв латинского алфавита и арабских цифр, нанесен методом фотопечати на информационную табличку. На АЦ и АТЗ расположено две информационных таблички. Первая с указанием заводского номера располагается в кабине автомобиля справой стороны дверного проема по направлению движения, место нахождение таблички приведено на рисунке 4. Вторая информационная табличка с указанием вместимости на АЦ и АТЗ установлена на передней лапе цистерны, в месте, указанном на рисунке 5. Информационная табличка с указанием заводского номера и вместимости на ПЦ расположена слева либо справа на передней опорной лапе ПЦ, в месте, указанном на рисунке 6.

Общие виды АЦ, АТЗ и ПЦ представлены на рисунках 1, 2 и 3.

Знак утверждения типа на средство измерений не наносится.

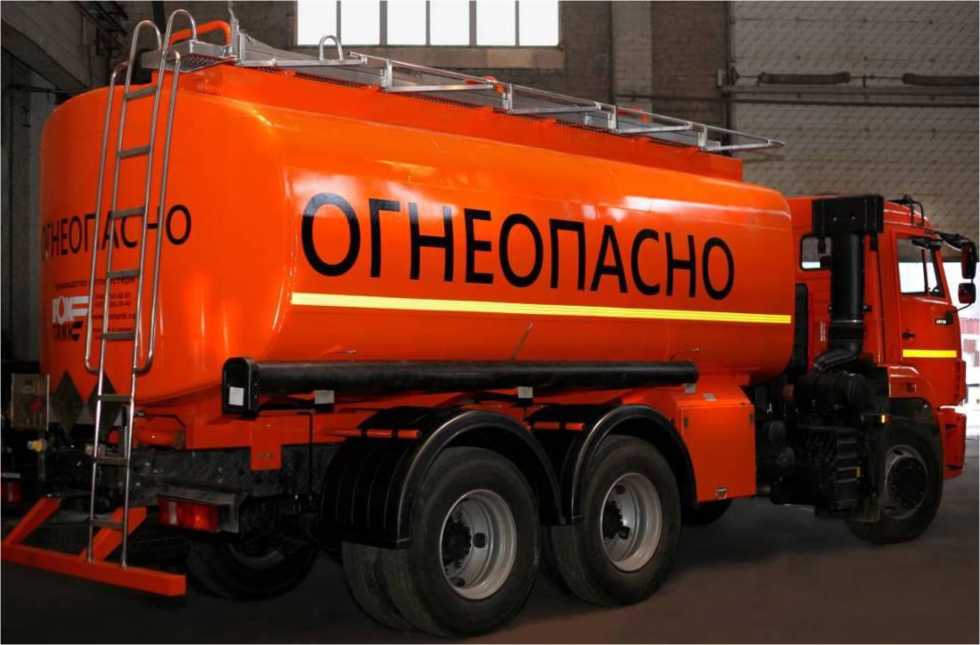

Рисунок 1 - Общий вид автотопливозаправщика ФоксТанк-АТЗ-15

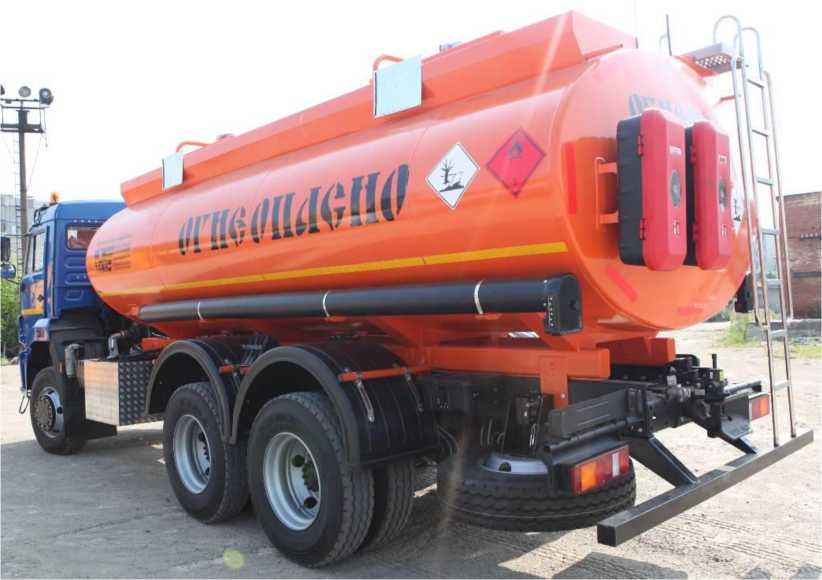

Рисунок 2 - Общий вид автоцистерны ФоксТанк-АЦ-15

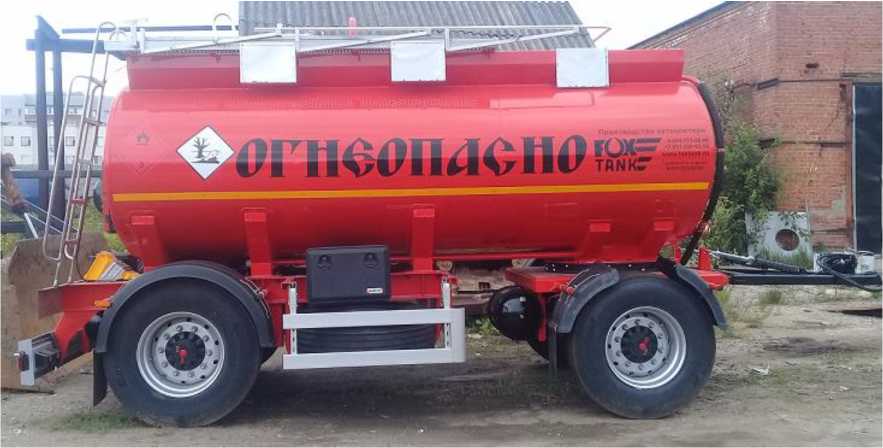

Рисунок 3 - Общий вид прицепа-цистерны ФоксТанк-ПЦ-12

Место нанесения заводского номера

Рисунок 4 - Место нанесения заводского номера АЦ и АТЗ

Место нанесения вместимости АЦ и АТЗ

Рисунок 5 - Место расположения таблички с указанием вместимости АЦ и АТЗ

Место нанесения заводского номера и вместимости ПЦ

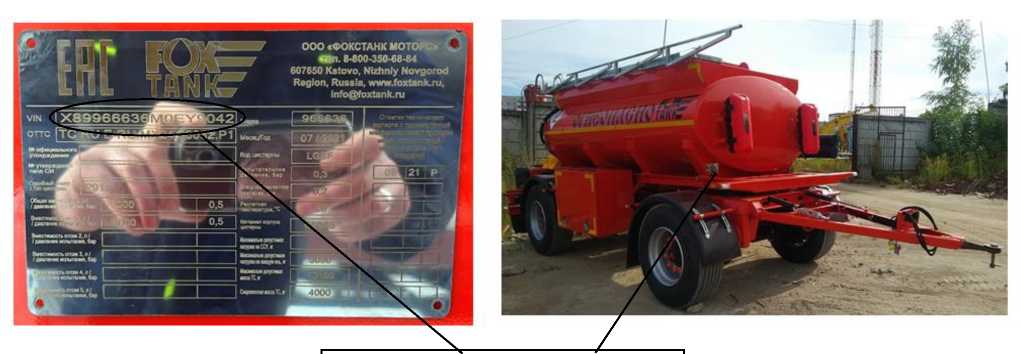

Рисунок 6 - Место нанесения заводского номера ПЦ

Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунках 7 и 8. Знак поверки наносится ударным способом на заклепку, крепящую указатель

уровня налива

Верхняя образующая

Заклепка со знаком

поверки

А таминиебо я та блинка

Кронштейн ука за теля уровня       ......................

Рисунок 7 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки на заклепку, проходящую через верхнюю образующую цистерны и указатель уровня налива в виде пластины

Алюминиевая табличка

Указатечь уровня

Кронштейн указателя уровня      \

Заклепка со знаком поверки

Верхняя образующая

X^х цистерны

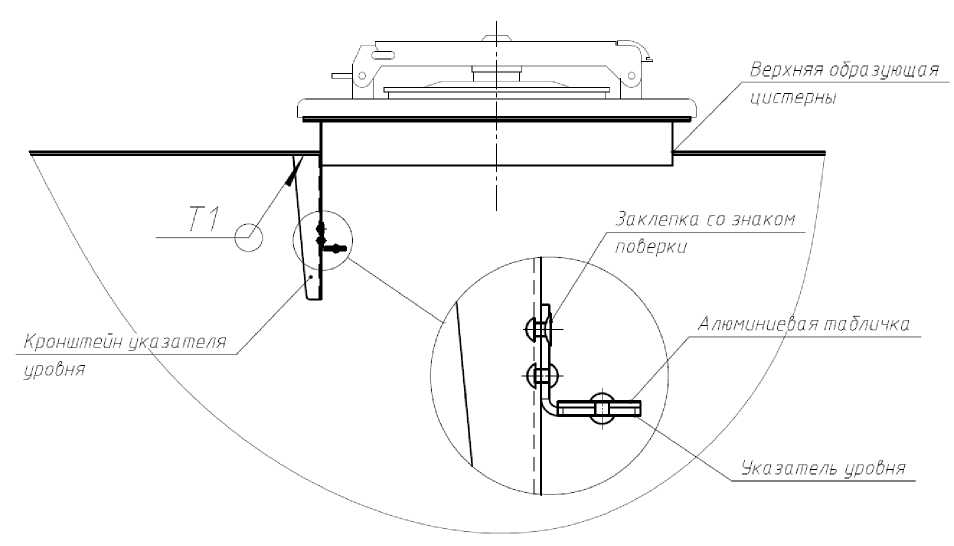

Рисунок 8 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки на заклепку, проходящую через стенку горловины и указатель уровня налива в виде уголка

Программное обеспечение отсутствует.

Таблица 1 - Метрологические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Метрологические характеристики

Таблица 5 - Метрологические характеристики

Таблица 6 - Метрологические характеристики

Таблица 7 - Метрологические характеристики

Таблица 8 - Метрологические характеристики

Таблица 9 - Метрологические характеристики

Таблица 10 - Метрологические характеристики

Таблица 11 - Метрологические характеристики

Таблица 12 - Метрологические характеристики

Продолжение таблицы 12

Таблица 13 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации и паспорта-формуляра печатным способом.

Таблица 14 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в разделе 11 руководства по эксплуатации.

Приказ Росстандарта от 26.09.2022 № 2356 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости (Часть 3)

ТУ 4521-01-62239059-2016 Автоцистерны ФоксТанк-АЦ, автотопливозаправщики ФоксТанк-АТЗ и прицепы-цистерны ФоксТанк-ПЦ. Технические условия

Общество с ограниченной ответственностью «ФоксТанк Моторс»

(ООО «ФоксТанк Моторс»)

ИНН 5261068651

Адрес юридического лица: 603000, Нижегородская обл., Г.О. г. Нижний Новгород, г. Нижний Новгород, наб. Верхне-Волжская, д. 2А, кв. 36

Адрес места осуществления деятельности: 607686, Российская Федерация, Нижегородская обл., м.р-н Кстовский, с.п. Ройкинский сельсовет, п. Селекционной Станции сельский, кв-л Промзона, ул. Заводская, д. 1

Тел./факс: +7(831)216-07-53 / +7(831)216-07-53

E-mail: info@foxtank.ru

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы»

(ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озёрная, д. 46

Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30004-13
