Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «04» февраля 2019 г. № 156

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители прочности материалов Оникс-1

Назначение средства измерений Измерители прочности материалов Оникс-1 (далее по тексту - приборы) предназначены для измерений нагрузки и перемещения.

Принцип работы заключается в измерении усилия отрыва фрагмента бетона с анкерным устройством, облицовочной плитки, лакокрасочного покрытия и скалывания ребра бетона, вырыва анкерных устройств, дюбелей, отрыва кирпича из кладки и т.п. Электронный блок автоматически отслеживает процесс нагружения, фиксирует усилие отрыва или скалывания и преобразует его в значение прочности.

Приборы состоят из гидравлического пресса с встроенным электронным блоком, который содержит поршневой насос, рабочие гидроцилиндры, совмещенные с опорами, механизм натяжения захвата и датчик измерения усилия. Исполнение прибора может быть с рукояткой для ручного нагружения или с электрическим приводом. Передача результатов измерения на персональный компьютер осуществляется с помощью кабеля USB.

Приборы выпускаются в пяти различных модификациях в зависимости от назначения и имеют базовый набор сервисных функций:

«Условное обозначение модификаций - ОНИКС-1.ХХ.ХХХ Х Обозначение дополнительной функции

Значение предельной нагрузки в кН

Условное буквенное обозначение метода

Оникс-1.ОС - предназначены для измерений прочности бетона методом отрыва со скалыванием по ГОСТ 22690-88. Приборы измеряют усилие отрыва фрагмента бетона с анкерным устройством. Выпускаются в трех исполнениях:

• - Оникс-1.ОС.050 с предельной нагрузкой до 50,0 кН с рукояткой для ручного нагружения;

• - Оникс-1.ОС.100 с предельной нагрузкой до 100,0 кН с рукояткой для ручного нагружения;

• - Оникс-1.ОС.060Э с предельной нагрузкой до 60,0 кН с электрическим приводом.

Оникс-1.СК - предназначен для измерений прочности сцепления кирпича (камней) в кладке по ГОСТ 24992. Приборы измеряют усилия отрыва кирпича (камня) из кладки, передаваемого на испытуемый образец через траверсу захвата. Выпускаются в двух исполнениях:

• - Оникс-1.СК.050 с предельной нагрузкой до 50,0 кН;

• - Оникс-1.СК.100 с предельной нагрузкой до 100,0 кН;

Оникс-1.СР - предназначены для измерений прочности бетона методом скалывания ребра по ГОСТ 22690-88. Приборы измеряют усилие скалывания ребра бетона в испытуемой конструкции. Выпускаются в одном исполнении Оникс-1.СР.030 с предельной нагрузкой до 30,0 кН.

Оникс-1.АП - предназначены для измерений прочности сцепления с основанием керамической плитки, штукатурки, защитных, лакокрасочных покрытий методом нормального отрыва по ГОСТ 28089-89, 28574-90, 27325-87. Приборы измеряют усилие отрыва стальных дисков или пластин от основания. Выпускаются в двух исполнениях:

- Оникс-1.АП.020 с предельной нагрузкой до 20,0 кН;

- Оникс-1.АП.005 с предельной нагрузкой до 5,0 кН;

Оникс-1.ВД - предназначены для измерений усилия вырыва монтажных анкерных устройств и анкеров. Выпускаются в четырех исполнениях:

• - Оникс-1.ВД.020 с предельной нагрузкой до 20,0 кН;

• - Оникс-1.ВД.030 с предельной нагрузкой до 30,0 кН;

• - Оникс-1.ВД.050 с предельной нагрузкой до 50,0 кН;

• - Оникс-1.ВД.100 с предельной нагрузкой до 100,0 кН;

Места пломбирования и клеймения приборов Оникс-1 от несанкционированного доступа расположены на корпусе гидропрессов.

Фотографии общего вида приборов и места пломбирования представлены на рисунках 1-12.

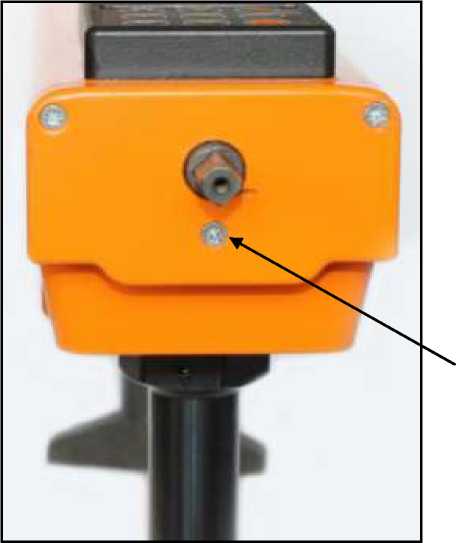

Для модификаций Оникс-1.ОС.100, Оникс-1.СК.100 и Оникс-1.ВД.100 место пломбирования от несанкционированного доступа находится на торце гидропресса (рисунок 1). Это место одновременно является местом нанесения оттиска клейма при поверке.

Место пломбирования

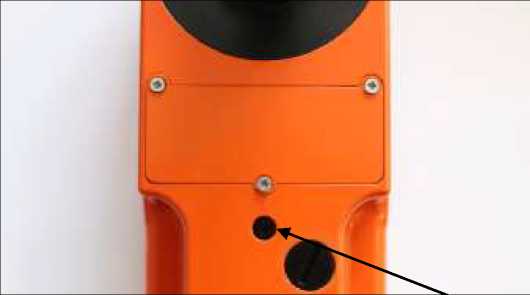

Рисунок 1 - Место пломбирования и клеймения приборов модификаций Оникс-1.ОС.100, Оникс-1.СК.100 и Оникс-1.ВД.100

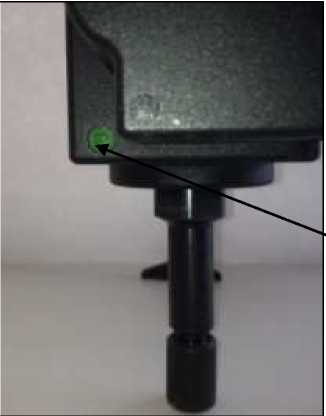

Для модификаций Оникс-1.ОС.050, Оникс-1.ОС.060Э, Оникс-1.СК.050 и Оникс-1.ВД.050 место пломбирования от несанкционированного доступа находится на внутренней стороне гидропресса (рисунок 2). Это место одновременно является местом нанесения оттиска клейма при поверке.

Рисунок 2 - Место пломбирования и клеймения приборов модификаций Оникс-1.ОС.050, Оникс-1.ОС.060Э, Оникс-1.СК.050 и Оникс-1.ВД.050

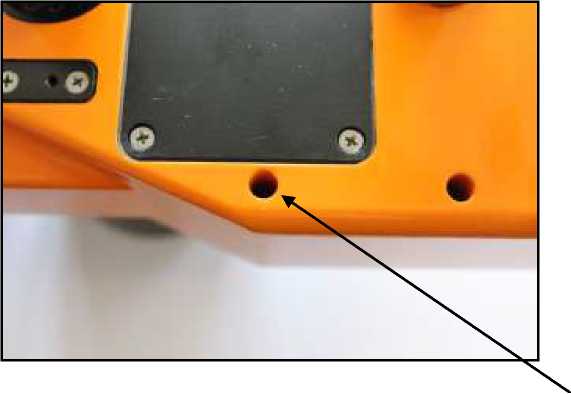

Для модификации Оникс-1.ВД.030 место пломбирования от несанкционированного доступа находится на внутренней стороне гидропресса (рисунок 3). Это место одновременно является местом нанесения оттиска клейма при поверке.

Место пломбирования

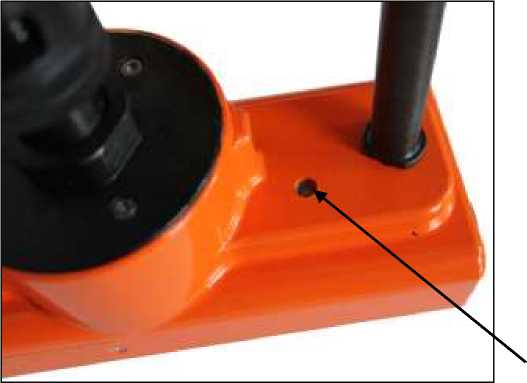

Рисунок 3 - Место пломбирования и клеймения приборов модификации Оникс-1.ВД.030

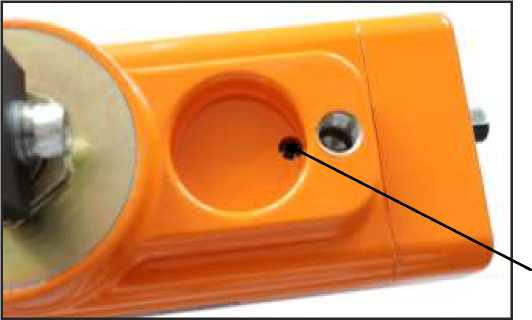

Для модификации Оникс-1.СР.030 место пломбирования от несанкционированного доступа находится на внутренней стороне гидропресса (рисунок 4). Это место одновременно является местом нанесения оттиска клейма при поверке.

Место пломбирования

Рисунок 4 - Место пломбирования и клеймения приборов модификации Оникс-1.СР.030

Для модификаций Оникс-1.АП.020, Оникс-1.АП.005 и Оникс-1.ВД.020 место пломбирования от несанкционированного доступа находится на внутренней стороне гидропресса (рисунок 5). Это место одновременно является местом нанесения оттиска клейма при поверке.

Место пломбирования

Рисунок 5 - Место пломбирования и клеймения приборов модификаций Оникс-1.АП.020, Оникс-1.АП.005 и Оникс-1.ВД.020

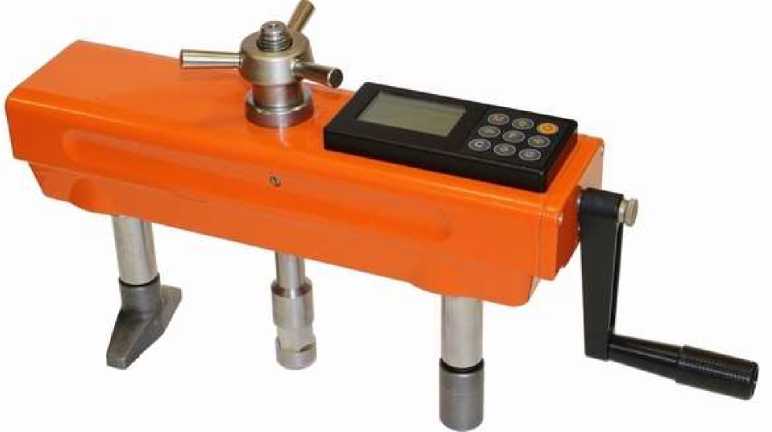

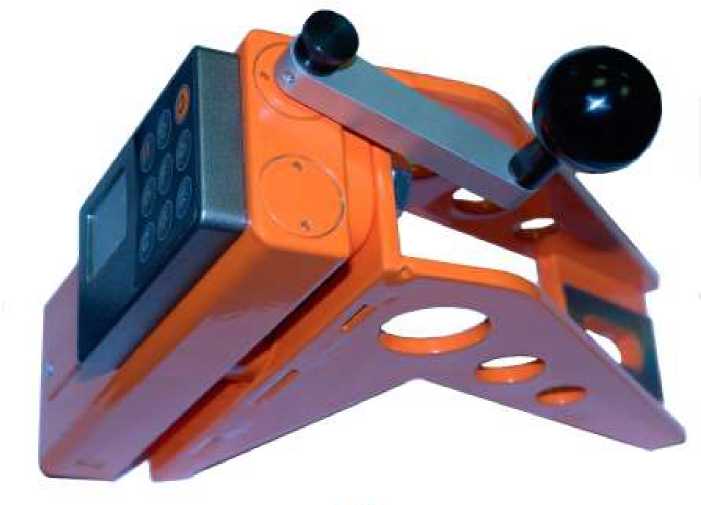

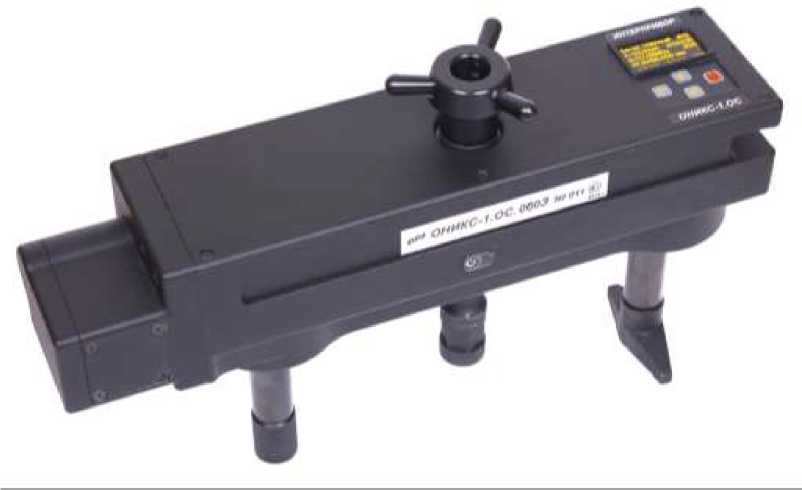

Рисунок 6 - Общий вид приборов модификации Оникс-1.ОС.050, Оникс-1.ОС.100, Оникс-1.ОС.060Э

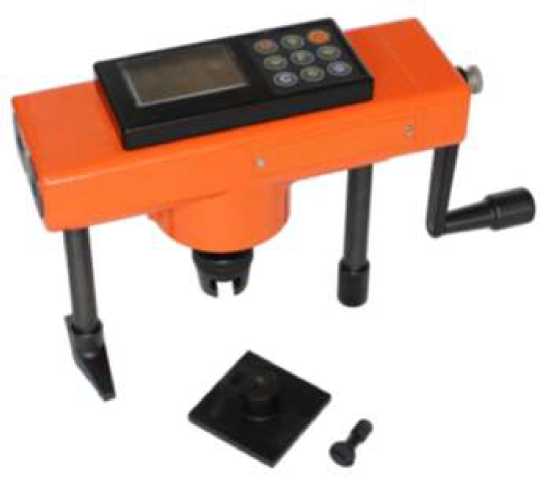

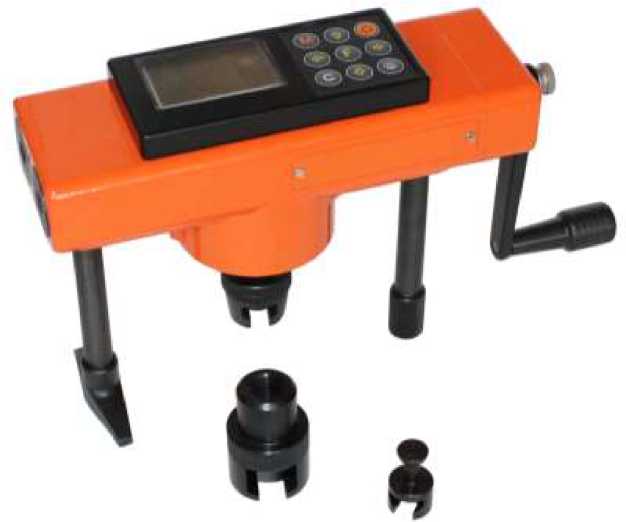

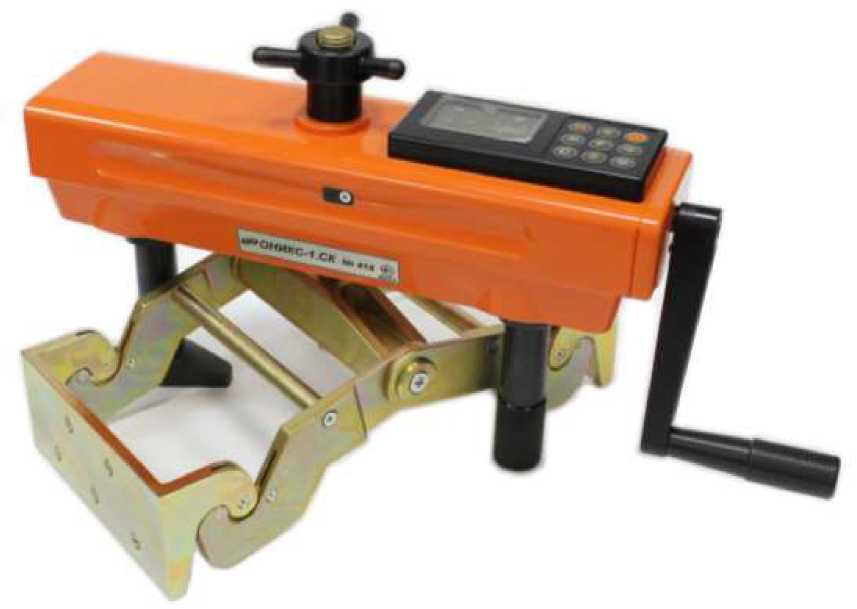

Рисунок 7 - Общий вид приборов модификации Оникс-1.СК.050, Оникс-1.СК.100

Рисунок 8 - Общий вид приборов модификации Оникс-1.СР.030

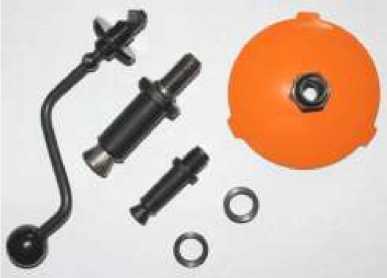

Рисунок 9 - Общий вид приборов модификации Оникс-1.АП.020, Оникс-1.АП.005

Рисунок 10 - Общий вид приборов модификации Оникс-1.ВД.020

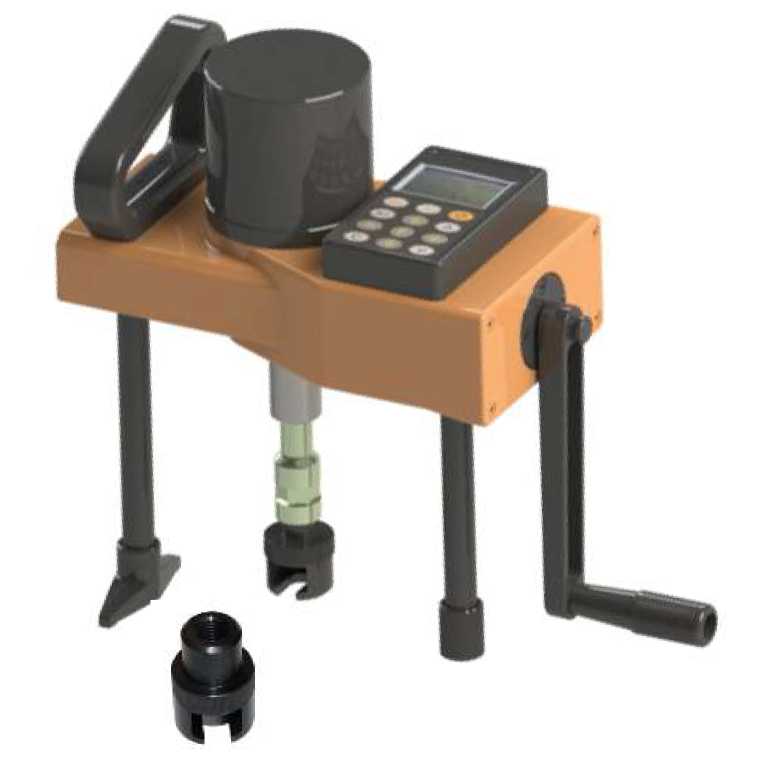

Рисунок 11 - Общий вид приборов модификации Оникс-1.ВД.030

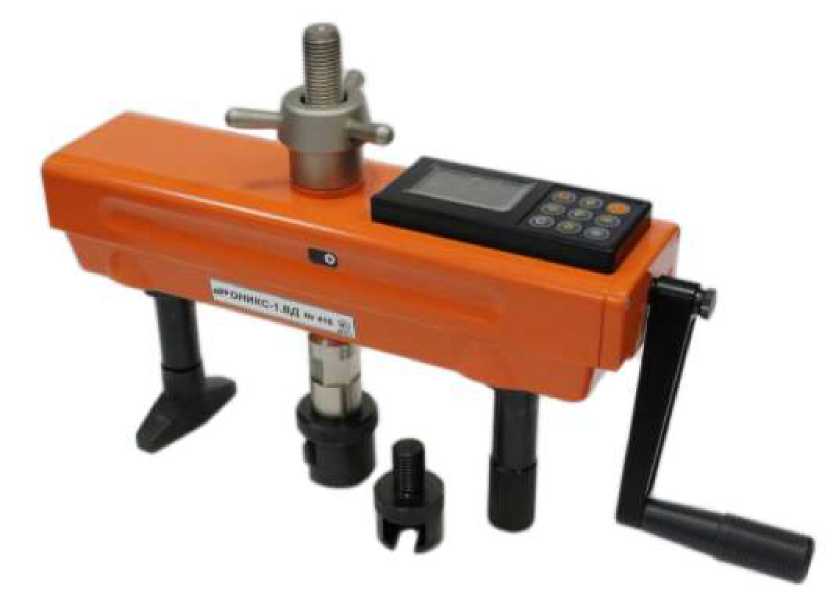

Рисунок 12 - Общий вид приборов модификации Оникс-1.ВД.050, Оникс-1.ВД.100

прибора реализует алгоритмы:

- оцифровка сигнала с датчика силы при нагружении и преобразование в значение прочности;

- оцифровка сигнала с датчика перемещения при вырыве дюбелей и анкерных устройств и преобразование в значение прочности (для модификации Оникс-1.ВД.030).

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится наклейкой на лицевые панели приборов и печатается типографским способом в левом верхнем углу титульного листа руководств по эксплуатации.

Таблица 4 - Комплектность средства измерений

Примечание:

* - по заказу

осуществляется по документу МП 408221-100 с изменением № 1 «Измерители прочности материалов Оникс-1. Методика поверки», утвержденному ФБУ «Челябинский ЦСМ» 01 ноября 2018 г.

Основные средства поверки:

• - Динамометр электронный ДИН-1, диапазон измерения силы от 0,01 до 100 кН, относительная погрешность измерения ±0,3 %. Регистрационный номер 45146-10;

• - Динамометр образцовый переносной ДОСМ, диапазон измерения силы от 5 до 50 кН. Регистрационный номер 11157-04;

- Динамометр образцовый переносной ДОСМ, диапазон измерения силы от 3 до 30 кН. Регистрационный номер 11157-04;

- Динамометр образцовый переносной ДОСМ, диапазон измерения силы от 1 до 10 кН. Регистрационный номер 11157-04;

- Штангенциркуль с цифровым отсчетом, диапазон измерения от 0 до 150 мм, погрешность измерения ±0,01 мм. Регистрационный номер 33318-06.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы ТУ 4271-027-7453096769-2013 Измерители прочности материалов Оникс-1. Технические условия

Общество с ограниченной ответственностью «Научно-Производственное Предприятие «Интерприбор» (ООО «НПП «Интерприбор»)

ИНН: 7453096769

Адрес: 454126, г. Челябинск, ул. Тернопольская, 6

Телефон/факс (351) 729-88-85; 211-54-30(-31)

Web-сайт: www.interpribor.ru

Е-mail: info@interpribor.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Челябинской области» (ФБУ «Челябинский ЦСМ»)

Адрес: 454020, г. Челябинск, ул. Энгельса, д.101

Телефон/факс: (351) 232-04-01, e-mail: stand@chelcsm.ru

Аттестат аккредитации ФБУ «Челябинский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311280 от 16.11.2015 г.
