Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «30» декабря 2019 г. № 3451

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы 310А модификаций Р-310А, Р-310А-1, С-310А

Назначение средства измерений

Газоанализаторы 310А модификаций Р-310А, Р-310А-1, С-310А (далее - газоанализаторы) предназначены для измерений массовой концентрации и объемной доли оксида азота (NO), диоксида азота (NO2) и диоксида серы (SO2) в воздушных средах.

Принцип действия газоанализаторов — хемилюминесцентный. Сущность этого метода состоит в том, что химическое взаимодействие молекул диоксида серы или диоксида азота с датчиком сопровождается люминесценцией. Интенсивность хемилюминесценции пропорциональна содержанию диоксида серы или диоксида азота в анализируемой газовой смеси. Оксид азота преобразуется в диоксид азота при помощи термокаталитического конвертера.

Газоанализаторы представляют собой стационарные автоматические показывающие одноканальные и двухканальные приборы непрерывного действия, конструктивно выполненные в одном блоке со встроенным побудителем расхода, используемые как автономно, так и в составе измерительных аналитических комплексов.

Газоанализаторы, в зависимости от числа и типа анализируемых компонентов, изготавливают в следующих модификациях:

С-310А - для определения массовой концентрации и объемной доли диоксида серы в воздушных средах. Обозначение КД - ИРМБ.413312.016-01;

Р-310А-1 - для определения массовой концентрации и объемной доли диоксида азота в воздушных средах. Обозначение КД - ИРМБ.413312.014-01;

Р-310А - для определения массовой концентрации и объемной доли оксида и диоксида азота в воздушных средах. Обозначение КД - ИРМБ.413312.014-02.

Газоанализаторы имеют следующие виды выходных сигналов:

• - цифровую индикацию - непосредственное отображение на цифровом дисплее информации о массовой концентрации и объемной доле анализируемого компонента, номинальная цена единицы наименьшего разряда на индикаторе газоанализаторов 0,001 мг/м³ (0,001

-1

млн );

• - последовательный интерфейс - RS-232 и RS-485 с поддержкой протокола Modbus.

• - токовый аналоговый сигнал, линейный, пропорциональный содержанию анализируемого компонента с номинальной статической характеристикой преобразования

С=С хI^—4      з 1

^В 16   , мг/м (млн^-) для диапазона от 4 до 20 мА

_I

С = С_в х j, мг/м (млн^- ) для диапазона от 0 до 5 мА где I - значение по токовому выходу, мА.

С_В - верхний предел диапазона измерений, мг/м³ (млн^-1).

Управление программой приборов осуществляется с помощью четырех управляющих клавиш «Е», «П», <ф>, <ф>, находящихся на лицевой панели.

Газоанализаторы применяются только во взрывобезопасных помещениях.

Общий вид газоанализаторов приведен на рисунке 1.

место нанесения знака поверки

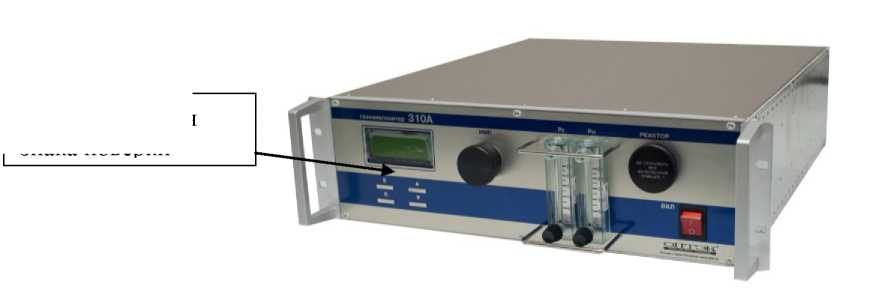

Рисунок 1- Общий вид газоанализаторов 310А

Элементы настройки измерительной части газоанализатора защищены от вскрытия этикеткой-пломбой, наклеенной на место стыка задней панели с верхней крышкой прибора или на место соединения верхней рейки (со стороны лицевой панели) с верхней крышкой прибора.

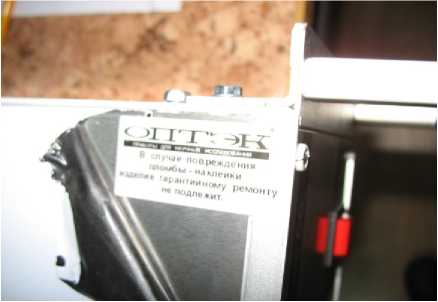

Рисунок 2 - Пломба на лицевой панели

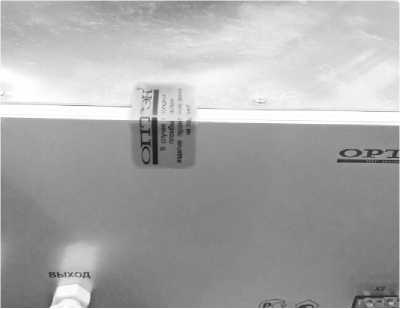

Рисунок 3 - Пломба на задней панели

Газоанализаторы имеют встроенное программное обеспечение (ПО), которое осуществляет следующие функции:

- расчет массовой концентрации и объемной доли анализируемого компонента,

- отображение результатов измерений на дисплее газоанализаторов,

- передача результатов измерений по интерфейсу связи с ПК,

- контроль целостности программных кодов ПО, настроечных и калибровочных констант,

- контроль общих неисправностей (связь, конфигурация),

- контроль архивации измерений,

- контроль внешней связи (RS-232, RS-485).

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.

Уровень защиты - «высокий» по Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

¹⁾ Номер версии ПО должен быть не ниже указанного в таблице.

²⁾ Значения контрольной суммы, указанной в таблице, относится только к файлам встроенного ПО указанной версии.

Таблица 2 - Диапазоны измерений и пределы допускаемой основной погрешности

Таблица 3 - Метрологические характеристики

Продолжение таблицы 3

Таблица 4 - Основные технические характеристики

аблица 5 - Габаритные размеры, масса и потребляемая мощность

наносится типографским способом на специальную наклейку на задней панели газоанализаторов и на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 6 - Комплектность газоанализаторов

осуществляется по документу МП-242-0939-2009 «ГСИ. Газоанализаторы 310А. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в декабре 2009 г.

Основные средства поверки:

• - генератор газовых смесей ГГС модификаций ГГС-Р, ГГС-К, ГГС-03-03 (регистрационный номер в Федеральном информационном фонде 62151-15);

• - стандартные образцы состава газовые смеси в баллонах под давлением: NO/N2 (ГСО 10546-2014), NO2/N2 (ГСО 10546-2014), SO2/N2 (ГСО 10546-2014);

-генератор нулевого воздуха ZAG фирмы «Environnement S.A.» (регистрационный номер в Федеральном информационном фонде 37681-08).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого газоанализатора с требуемой точностью.

Знак поверки наносится на лицевую панель газоанализатора, как указано на рисунках 2 и 3, или на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Приказ Росстандарта от 14.12.2018 г. № 2664 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»

ГОСТ Р 50760-95 Анализаторы газов для контроля атмосферного воздуха. Общие технические условия

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

Технические условия ТУ 4215-016-23136558-2004. Газоанализаторы 310А

Акционерное общество «ОПТЭК» (АО «ОПТЭК»)

ИНН 7814003726

Адрес: 199178, г. Санкт-Петербург, Малый проспект В.О., д.58, литер А, пом. 20Н Телефон/факс: (812) 327-72-22, 325-55-67

Е-mail: info@optec.ru

Web-сайт: www.optec.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01

Факс: (812) 713- 01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО       ___

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Госстандарт)

3 0 декабря 2019 г.                                                _№    3451

Москва

О переоформлении, продлении срока действия свидетельства № 38704 об утверждении типа средств измерений «Газоанализаторы 310А модификаций С-310А, Р-310А-1, Р-310А» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением АО «ОПТЭК», г. Санкт-Петербург, от 29 ноября 2019 г. № 4552 приказываю:

• 1.   Внести изменения в описание типа газоанализаторов

310 А модификаций С-310 А, Р-310 А-1,  Р-310 А, зарегистрированных

в Федеральном информационном фонде по обеспечению единства измерений под номером 28587-09, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.

• 2. Продлить срок действия свидетельства № 38704 об утверждении типа газоанализаторов 310А модификаций С-310 А, Р-310А-1, Р-310А на последующие 5 лет.

• 3.  Переоформить свидетельство № 38704 об утверждении типа

газоанализаторов 310А модификаций С-310 А, Р-310А-1,   Р-310А,

зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений под номером 28587-09, в связи с переименованием изготовителя с ЗАО «ОПТЭК», г. Санкт-Петербург, на АО «ОПТЭК», г. Санкт-Петербург.

• 4. Управлению государственного надзора и контроля (А.М. Кузьмин), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

(-----------------------------------\

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 00E1036E1B07EOFB80EA118900BCB6O090

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 06.11.2019 до 06.11.2020

\/
