МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

07 июля 2021 г.

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.

• 3. Распространить действие методики поверки средств измерений, установленной согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.

• 4. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности

  и торговли Российской

  5. Контроль за испол.                                    за

собой.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 028BB28700AOAC3E9843FA50B54F406F4C Кому выдан: Шалаев Антон Павлович

Действителен: с 29.12.2020 до 29.12.2021

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «07» июля 2021 г. № 1225

Сведения об утвержденном типе средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» июля 2021 г. № 1225

Лист № 1 Регистрационный № 64035-16 Всего листов 13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы гамма-спектрометрические программно-аппаратные Эко ПАК

Комплексы гамма-спектрометрические программно-аппаратные Эко ПАК (далее -комплексы) предназначены для измерений характеристик фотонного излучения (распределение по энергиям, определение радионуклидного состава объектов и т.п.).

Принцип действия комплексов основан на преобразовании энергии фотонного излучения в чувствительном объеме полупроводникового детектора в электрические импульсы пропорциональной амплитуды с последующей их регистрацией и анализом полученной информации цифрового спектрометрического устройства (СУ).

Конструктивно комплексы состоят из блока детектирования (БД), СУ и, в зависимости от условий заказа, низкофоновой защитной камеры (НЗК) для повышения чувствительности за счет снижения уровня фонового излучения.

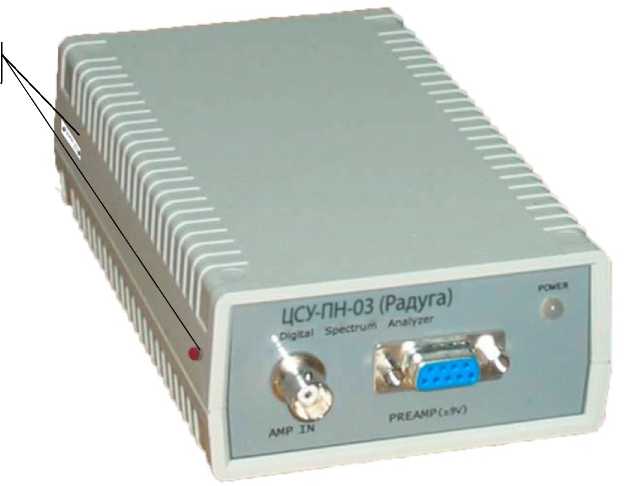

Конструктивно БД выполнен в виде единого блока, содержащего полупроводниковый детектор и двухсекционного предусилителя (ПУ) с промежуточным дифференцированием. СУ типа MCA 527, BOSON, Topaz-HR, Multispectrum HYBRID или СУ ЦСУ-ПН-03 (Радуга) состоит из усилителя, многоканального анализатора (МКА), узла управления комплексом, источников питания.

Комплексы выпускаются в следующих модификациях: Эко ПАК-01, Эко ПАК-02, Эко ПАК-03 и Эко ПАК-04. Модификации отличаются характеристиками БД, типом СУ, системой охлаждения и наличием или отсутствием НЗК. Для модификаций Эко ПАК-02 и Эко ПАК-03 возможно исполнение БД с колодцем диаметром 10 или 16 мм и глубиной 40 мм для увеличения эффективности регистрации фотонного излучения при измерениях малых объемов исследуемой пробы.

Для удобства использования предусмотрены тележка, зарядное устройство (инвертор) «МАСКОТ» и устройство для хранения и заливки жидкого азота TP35.

Эко ПАК-01- комплексы для регистрации фотонного излучения на основе детекторов из особо чистого германия (ОЧГ) типа GPD.

Варианты исполнения:

Эко ПАК-01-1 с криостатами объемом до 10 л и СУ;

Эко ПАК-01-2 с электромеханическим охлаждением и СУ;

Эко ПАК-01-3 с криостатами объемом более 10 л, НЗК и СУ, а также с возможностью использования гибридного охлаждения, как дополнительной опции.

Эко ПАК-02 - комплексы для регистрации фотонного излучения на основе ОЧГ детекторов типа GCD.

Варианты исполнения:

Эко ПАК-02-1 с криостатами объемом до 10 л и СУ;

Эко ПАК-02-2 с электромеханическим охлаждением и СУ;

Эко ПАК-02-3 с криостатами объемом более 10 л, НЗК и СУ, а также с возможностью использования гибридного охлаждения, как дополнительной опции.

Лист № 2 Всего листов 13

Эко ПАК-03 - комплексы для регистрации фотонного излучения на основе ОЧГ детекторов типа GCDX.

Варианты исполнения:

Эко ПАК-03-1 с криостатами объемом до 10 л и СУ;

Эко ПАК-03-2 с электромеханическим охлаждением и СУ;

Эко ПАК-03-3 с криостатами объемом более 10 л, НЗК и СУ, а также с возможностью использования гибридного охлаждения, как дополнительной опции.

Эко ПАК-04  - комплекс для регистрации фотонного излучения на основе

полупроводниковых CdZnTe (CZT) детекторов с предусилителем.

Варианты исполнения:

Эко ПАК-04-60 - БД с кристаллом объемом 60 мм³;

Эко ПАК-04-500 - БД с кристаллом объемом 500 мм³;

Эко ПАК-04-1500 - БД с кристаллом объемом 1600 мм³;

Эко ПАК-04-4000 - БД с кристаллом объемом 4000 мм³.

Для вариантов исполнения комплекса Эко ПАК-01-2, Эко ПАК-02-2, Эко ПАК-03-2 возможно монолитное исполнение (единый корпус - рабочее название «Monolith»), когда в едином корпусе совмещены БД, ПУ, блок питания, система охлаждения с помощью криоохладителя Стирлинга с пульсирующей трубкой и криоконтроллером. Общий вид исполнения комплексов в едином корпусе «Monolith» приведен на рисунке 1.

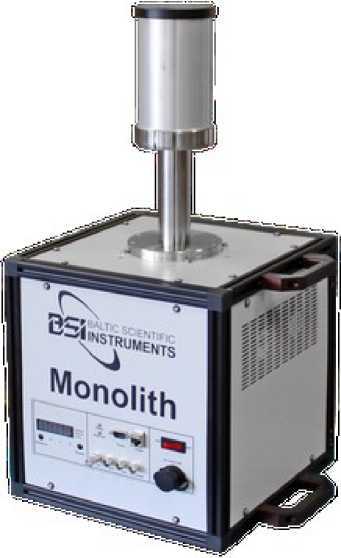

Рисунок 1- Общий вид исполнения комплексов в едином корпусе «Monolith»

Дополнительно может быть реализовано определение активности (удельной, объемной, поверхностной) гамма-излучающих радионуклидов объектов радиологического контроля в соответствии с ГОСТ 8.638-2013 «Метрологическое обеспечение радиационного контроля» только при наличии аттестованных в установленном порядке методик измерений.

Комплексы могут быть использованы в условиях стационарных и передвижных лабораторий при радиологическом контроле объектов окружающей среды, материалов и продуктов промышленного и сельскохозяйственного производства, медико-биологических объектов, а также для применения на объектах и предприятиях атомной промышленности, в частности для проведения измерений ядерных материалов (измерение изотопов урана и плутония по соответствующим гамма линиям) при проведении их учета и контроля согласно НП-030-12 «Основные правила учета и контроля ядерных материалов».

Знак поверки наносится на свидетельство о поверке.

Лист № 3 Всего листов 13 Общий вид составных частей вариантов исполнения комплексов, мест пломбировки и размещения знака утверждения типа приведены на рисунках 2-12.

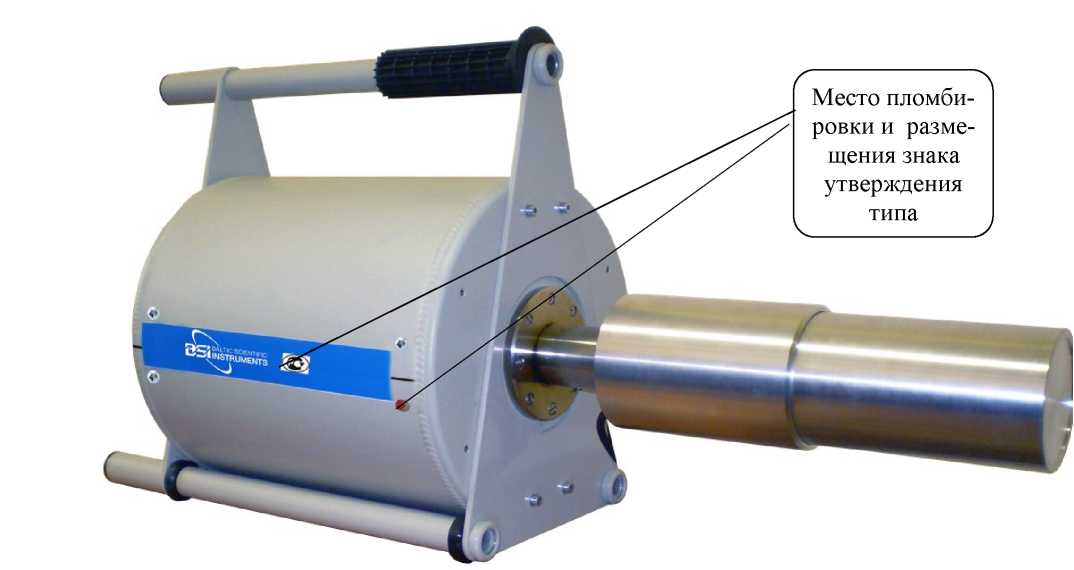

Рисунок 2- Общий вид БД для вариантов исполнения Эко ПАК-01-1, Эко ПАК-02-1, Эко ПАК-03-1

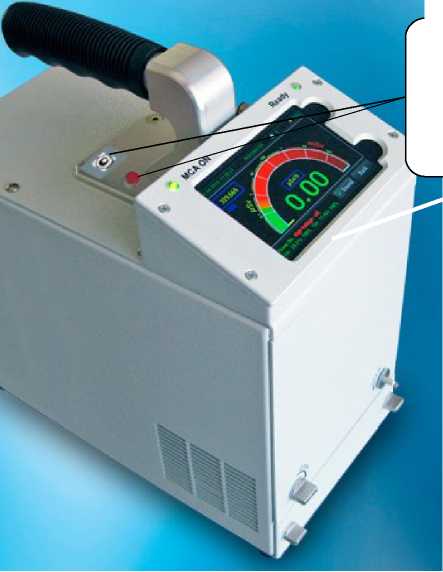

Рисунок 3 - Общий вид переносного БД для вариантов исполнения Эко ПАК-01-2, Эко

ПАК-02-2, Эко ПАК-03-2

X

Место размещения знака

утверждения типа и пломбировки

У

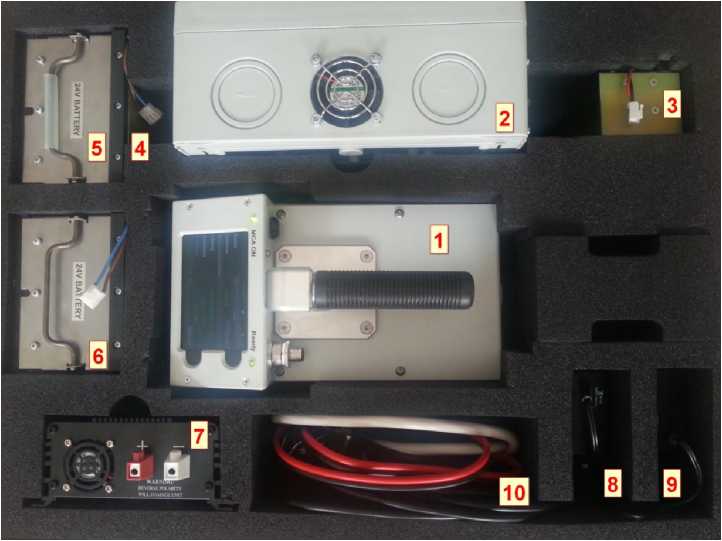

1- БД; 2- блок питания; 3 и 4 - аккумуляторы 12 В;

5 и 6 - аккумуляторы 24 В; 7 - инвертор;

8 - зарядное устройство с 3-мя ячейками для аккумуляторов 12 В;

9 - зарядное устройство с 6-ю ячейками для аккумуляторов 24 В; 10 - соединительные кабели и USB кабель.

Рисунок 4 - Расположение составных частей переносного комплекса для вариантов исполнения Эко ПАК-01-2, Эко ПАК-02-2, Эко ПАК-03-2

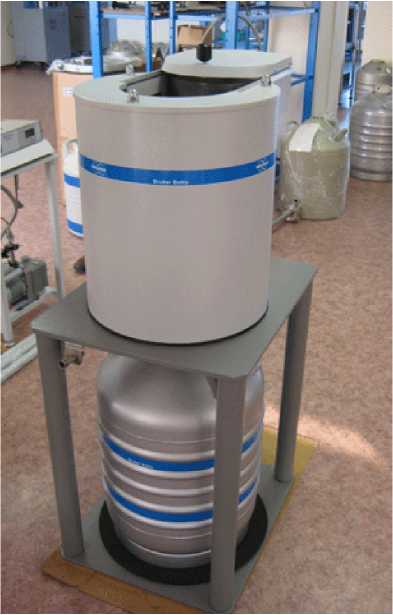

Рисунок 5- Общий вид комплекса вариантов исполнения Эко ПАК-01-3, Эко ПАК-02-3, Эко

ПАК-03-3 с НЗК

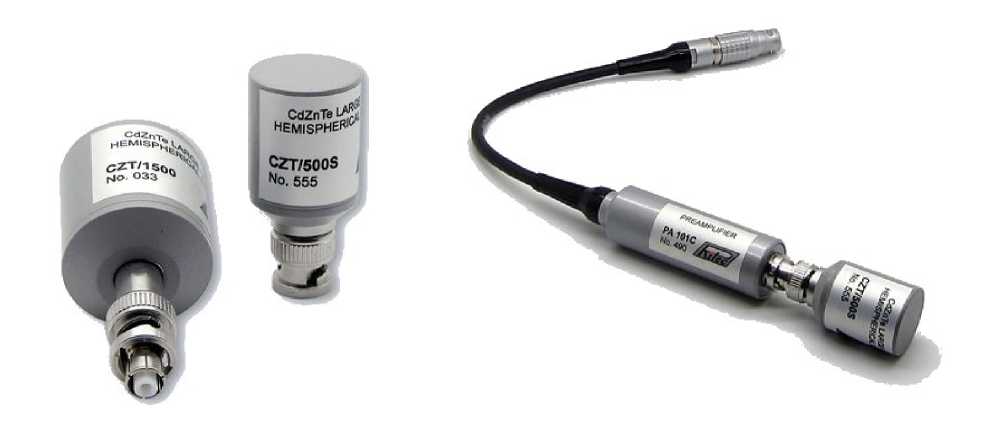

Рисунок 6 - Общий вид детекторов и сборка детектора с предусилителем

z                \

Место пломбировки и размещения знака утверждения типа \__________л комплекса Эко ПАК-04.

Рисунок 7 - Общий вид СУ МСА-527

( \

Место пломбировки и размещения знака утверждения типа

а) - вид сзади                   б) - вид спереди

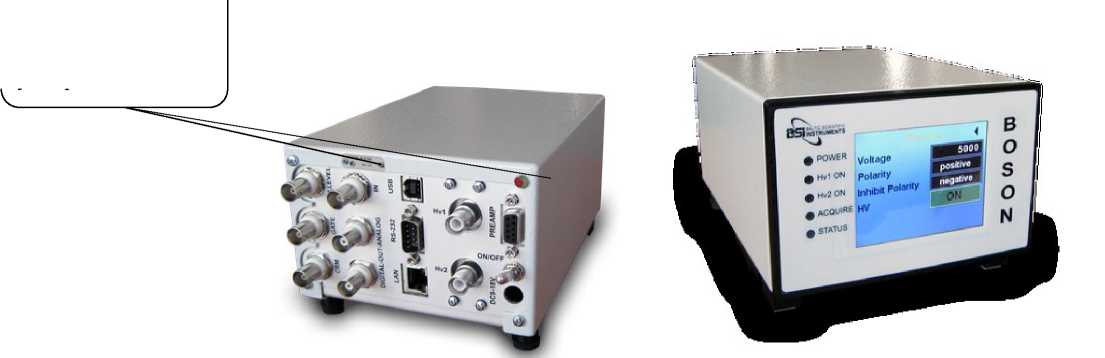

Рисунок 8 - Общий вид СУ BOSON

С                \

Место пломбировки и размещения знака утверждения типа

Рисунок 9 - Общий вид СУ Topaz-HR

ч________________>

место пломбировки и размещения знака утверждения типа

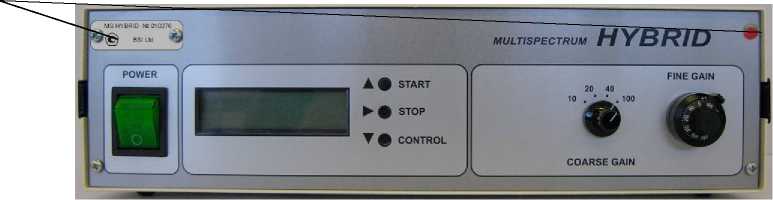

Рисунок 11 - Общий вид СУ Multispectrum HYBRID

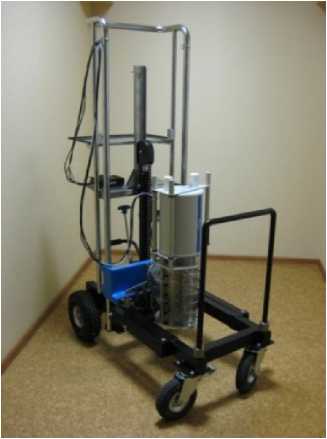

Рисунок 12 - Общий вид тележки с комплексом для вариантов исполнения Эко ПАК-01-1,

Эко ПАК-02-1, Эко ПАК-03-1

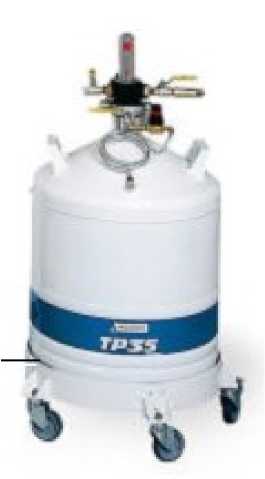

Рисунок 13 - Общий вид устройства для хранения и заливки жидкого азота TP35

Программное обеспечение (ПО) предназначено для организации управления процессами накопления, отображения, обработки информации и вывода результатов обработки на внешние устройства.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1

Таблица 2

Таблица 3

Таблица 4

Таблица 5

Таблица 6

Таблица 7

Лист № 9 Всего листов 13 ПО защищено электронным ключом от несанкционированного доступа к настройкам. Без электронного ключа пользователь не имеет доступа к управлению СУ. Возможно использование другого аналогичного ПО.

Таблица 8 - Метрологические характеристики комплексов

Таблица 9 - Основные технические характеристики комплексов

Продолжение таблицы 9

наносится на титульный лист документа «Комплекс гамма-спектрометрический программноаппаратный Эко ПАК. Руководство по эксплуатации» и на корпуса составных частей комплекса в виде специальной наклейки, методом компьютерной графики.

Комплектность средства измерений

Таблица 10 - Комплектность средства измерений

Лист № 11

Всего листов 13

Продолжение таблицы 10

Раздел 1.2 документа «Комплекс гамма-спектрометрический программно-аппаратный Эко ПАК. Руководство по эксплуатации»

Приказ Федерального агентства по техническому регулированию и метрологии № 2841 от 29.12.18. Государственная поверочная схема для средств измерений активности радионуклидов, удельной активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников

ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия

ГОСТ 26874-86 «Спектрометры энергий ионизирующих излучений. Методы измерения основных параметров»

Комплекс гамма-спектрометрический программно-аппаратный Эко ПАК. Технические условия СФАТ.412125.006ТУ
