№363 от 22.02.2017
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 27476
О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 28063 "Вибропреобразователи МВ-46" и внесении изменений в описание типа
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
22 февраля 2017 г.
№ 363
Москва
О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 28063 «Вибропреобразователи МВ-46» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями АО «Виброприбор» от 23 декабря 2016 г. № 183, №195, и №221 приказываю:
-
1. Внести изменения в описание типа на вибропреобразователи МВ-46, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 34908-07, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Переоформить свидетельство об утверждении типа № 28063 «Вибропреобразователи МВ-46», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 34908-07, в связи с изменением наименования организации-изготовителя с ЗАО «Вибро-прибор» на АО «Вибро-прибор» и внесением изменений в методику поверки.
-
3. Продлить срок действия свидетельства об утверждении типа средств измерений №28063 «Вибропреобразователи МВ-46» на последующие 5 лет.
-
4. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его
юридическому лицу или индивидуальному предпринимателю!
за собой, хранится в системе электронного документооборота
5. Контроль за испол
Заместитель Руководителя
Федеральное агентство по техническому регулированию и метрологии.
Сертификат: 61DA1E000300E901C1E Кому выдан: Голубев Сергей Действителен: с 17.11.2016 до 17.11
\___—___
.С.Голубев
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «22» февраля 2017 г. № 363
Изменения в описание типа на вибропреобразователи МВ-46
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Вибропреобразователи МВ-46
Назначение средства измеренийВибропреобразователи МВ-46 предназначены для преобразования механических колебаний в электрический сигнал, пропорциональный виброускорению контролируемого объекта, при проведении непрерывного и долговременного контроля вибрационного состояния машин и механизмов.
Описание средства измеренийПринцип действия вибропреобразователей МВ-46 (в дальнейшем - прибор) основан на прямом пьезоэлектрическом эффекте. При вибрации объекта, на котором жёстко закреплён прибор, сила инерции груза действует на блок пьезоэлементов, который генерирует электрический заряд, пропорциональный значению виброускорения объекта.
Прибор состоит из вибропреобразователя и жгута, выполненного из антивибрационного, двухпроводного, экранированного кабеля. Жгут неразъемно соединён с корпусом вибропреобразователя и заканчивается, в зависимости от варианта исполнения, либо сигнальными выводами и выводом экранирующей оплётки, либо розеткой соединителя.
Конструктивно вибропреобразователь состоит из корпуса, в котором размещён блок пьезоэлементов с прижатыми к нему гайкой грузом и обоймой. Блок пьезоэлементов электрически изолирован от корпуса изоляционными шайбами и электрически соединяется с выходным разъёмом, который представляет вакуумплотное металлостеклянное соединение.
Приборы разработаны в модификациях, отличающихся диапазоном частот (варианты МВ-46, МВ-46..Л, МВ-46...2), и вариантах, отличающихся конструкцией жгута.
МВ-46 с кабельными сборками, защищёнными металлорукавом, являются взрывозащищёнными, имеют маркировку взрывозащиты 1ExsIIT6X.
Степень защиты МВ-46 по ГОСТ 14254 (степени защиты, обеспечиваемые оболочками)—IP67.
Общий вид МВ-46 представлен на рисунке 1.
Место пломбировки от несанкционированного доступа указано на рисунке 2.
Рисунок 1 - Общий вид МВ-46

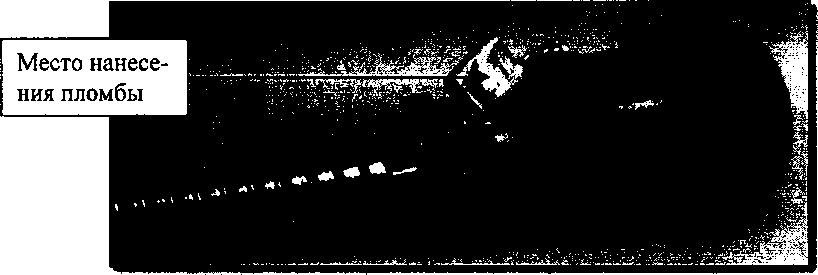

Рисунок 2 - Место пломбировки от несанкционированного доступа
Программное обеспечение отсутствует.
Метрологические и технические характеристики Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное значение коэффициента преобразования: МВ-46, пКл/(мс'2)(пКл/я) |
1,0 (9,8); |
|
Пределы допускаемых отклонений действительных значений коэффициентов преобразования от номинальных значений на базовой частоте, % |
±5,0 |
|
Диапазон амплитуд преобразуемых виброускорений, м/с2 |
от 0,1 до 3000,0 |
|
Нелинейность амплитудной характеристики в диапазоне амплитуд преобразуемых виброускорений, % |
±3,0 |
|
Диапазоны частот преобразуемых виброускорений, Гц: МВ^б |
от 10,0 до 5 000,0 Гц |
|
МВ^16...1 |
от 10,0 до 15 000,0 Гц |
|
МВ-46...2 |
от 1,0 до 15 000,0 Гц |
|
Неравномерность амплитудно-частотной характеристики в диапазоне частот преобразуемых виброускорений, %, не более МВ-46 в диапазоне 10,0 5000,0 Гц |
±5,0 |
|
МВ-46...1 в диапазоне 10,0 - 15000,0 Гц |
±10,0 |
|
МВ-46...2 в диапазоне 1,0 15000,0 Гц |
±10,0 |
|
Относительный коэффициент поперечного преобразования, %, не более |
5,0 |
|
Частота установочного резонанса, кГц, не менее, МВ-46 МВ-46..1, МВ^6...2 |
40,0 45,0 45,0 |
|
Частота поперечного резонанса, кГц, не менее |
20,0 |
|
Резонансная частота крышки корпуса, кГц, не менее |
30,0 |
|
Коэффициент влияния магнитного поля, (м/с2)/(А м'1), не более |
210'3 |
|
Коэффициент влияния деформации основания при основном креплении, м с'2 /мкм м"1, не более |
0,01 |
|
Пределы допускаемых отклонений коэффициентов преобразования от действительных значений, %: в диапазоне температур: от минус 60,0 до 20,0 °C от 20,0 до 150,0 °C от 20,0 до 250,0 °C |
±10,0 ±5,0 ±10,0 |
Таблица 2 — Технические характеристики
|
Наименование характеристики |
Значение |
|
Электрическая ёмкость в нормальных условиях, пФ |
от 1500,0 до 4000,0 |
|
Электрическая прочность изоляции, В, не менее: в нормальных условиях при повышенной влажности |
500,0 300,0 |
|
Электрическое сопротивление изоляции, МОм, не менее: в нормальных условиях в условиях повышенной температуры 250 °C в условиях повышенной влажности |
100,0 5,0 1,0 |
|
Габаритные размеры, мм, не более: диаметр крышки диаметр основания высота |
22,0 40,0 35,0 |
|
Масса без кабельной сборки, кг, не более |
0,09 |
|
Средняя наработка на отказ, ч, не менее |
50000,0 |
|
Средний срок службы, лет, не менее |
15 |
|
Условия эксплуатации: температура окружающей среды, °C относительная влажность окружающей среды,.%, не менее атмосферное давление, кПа |
от -60,0 до +250,0 98,0 от 60,0 до 106,7 |
|
ПРИМЕЧАНИЕ: Допускается эксплуатация в условиях воздействия пыли и песка, специальных сред (масел, смазок на основе нефтепродуктов, топлива на основе нефтепродуктов, дезинфицирующих, дегазирующих, стерилизующих растворов) | |
наносится на эксплуатационную документацию типографским способом.
Комплектность средства измерений
Таблица 3 —Комплектность средства измерения
|
Наименование |
Обозначение |
Количество |
|
Вибропреобразователь МВ-46 |
ЖЯИУ .433642.007 |
1 шт. |
|
Заглушка |
ЖЯИУ.686121.001 |
1 шт. |
|
Винт |
ЖЯИУ.758159.001 |
3 шт. |
|
Паспорт |
ЖЯИУ.433642.002 ПС |
1 шт. |
|
Руководство по эксплуатации’ |
ЖЯИУ.433642.007 РЭ |
1 шт. |
|
Руководство по эксплуатации поставляется на партию от 10 шт. или по отдельной заявке | ||
осуществляется по ГОСТ Р 8.669-2009 ГСИ. Виброметры с пьезоэлектрическими, индукционными и вихретоковыми преобразователями. Методика поверки.
Основные средства поверки:
Рабочий эталон параметров вибрации 2 разряда по ГОСТ Р 8.800—2012.
Знак поверки наносится в виде клейма в паспорт и в виде наклейки на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационной документации.
Нормативные и технические документы, устанавливающие требования к вибропреобразователям МВ-46ГОСТ Р 8.800—2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от Г10-1 до 2 -104 Гц.
ГОСТ 30296—95 Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования.
ГОСТ 4.304—85 Система показателей качества продукции. Аппаратура и приборы для измерения вибрации. Номенклатура показателей
ГОСТ Р 8.669-2009 ГСИ. Виброметры с пьезоэлектрическими, индукционными и вихретоковыми преобразователями. Методика поверки
Технические условия ЖЯИУ.433642.07 ТУ
Изготовитель:Акционерное общество «Вибро-прибор» (АО «Вибро-прибор»)
ИНН 7801090626
Адрес: 196084, г. Санкт-Петербург, Варшавская ул., д. 5а, корпус 3
Тел. (812) 369-00-90, факс, (812) 369-00-90, web-сайт: http://www.vpribor.spb.ni e-mail: general@vpribordat.ru
Испытательный центр:ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Тел. (812) 251-76-01, факс (812) 713-01-14,
web- сайт: http://www.vniim.ru
e-mail: info@vniim.ru,
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
В части вносимых изменений:Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге и Ленинградской области»
(ФБУ «Тест-С.-Петербург»)
Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1
Тел.: (812) 244-62-28, 244-12-75, факс: (812) 244-10-04
E-mail: letter@rustest.spb.ru
Аттестат аккредитации ФБУ «Тест-С.-Петербург» по проведению испытаний средств измерений в целях утверждения типа №RA.RU.311484.
