№851 от 19.04.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 84833
О внесении изменений в описание типа на виброанализаторы СД-23
Приказы по основной деятельности по агентству Вн. Приказ № 851 от 19.04.2019
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «19» апреля 2019 г. № 851
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Виброанализаторы СД-23
Назначение средства измерений Виброанализаторы СД-23 предназначены для измерения и регистрации напряжения, виброускорения, виброскорости, виброперемещения, частоты вращения и фазового сдвига.
Описание средства измерений
Принцип работы виброанализаторов основан на измерении электрического сигнала, поступающего от преобразователя вибрации или преобразователя скорости вращения, установленных на объекте контроля. Преобразование входных аналоговых сигналов первичных преобразователей осуществляется с применением АЦП для каждого канала.
Виброанализаторы представляют собой электронные устройства с тремя измерительными каналами: два измерительных канала для работы в режимах открытого/закрытого линейного входа и входа IEPE и один канал для подключения оптического отметчика ФД-2 (ФД-2В).
Виброанализаторы являются переносными приборами со встроенной аккумуляторной батареей, цветным ЖК-дисплеем и клавиатурой мембранного типа.
Виброанализаторы выпускаются в двух модификациях: СД-23 и СД-23В. Виброанализатор в исполнении СД-23В предназначен для работы во взрывоопасных зонах в комплекте с акселерометрами, при наличии у них сертификатов соответствия ТР ТС 012/2011.

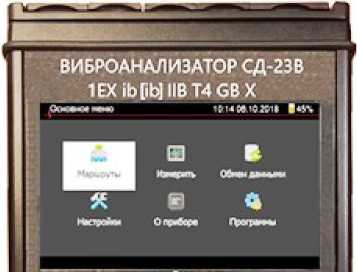

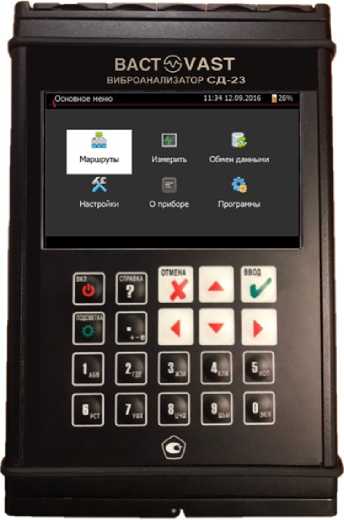

Общий вид виброанализаторов приведен на рисунке 1.
Место пломбирования
Рисунок 1 - Общий вид и место пломбирования виброанализаторовСД-23 и СД-23В
Программное обеспечениеПрограммное обеспечение виброанализатора является встроенным и предназначено для управления его работой и для математической обработки полученных результатов измерений.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
1 |
2 |
|
Идентификационное наименование ПО |
СД-23 |
|
Номер версии (идентификационный номер) ПО |
1.0 и выше |
|
Цифровой идентификатор md5 |
0E56613E467A89AFEC6F53A805265A61 |
Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «ВЫСОКИЙ» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Количество каналов обработки информации |
3 |
|
Диапазон изменения напряжения на линейном входе, В |
от -5,0 до +5,0 |
|
Пределы допускаемой относительной погрешности измерения напряжения, %: - в диапазоне частот от 0,5 до 2 Гц (в режиме закрытого входа) |
±7 |
|
- в диапазоне частот от 0 до 2 Гц (в режиме открытого входа) |
±2 |
|
- в диапазоне частот св. 2,0 до 30000 Гц включ. |
±2 |
|
- в диапазоне частот св. 30000 до 51200 Гц включ. |
±5 |
|
Динамический диапазон при спектральном анализе, дБ, не менее |
100 |
|
Верхние граничные частоты поддиапазонов измерения спектров, |
25, 50, 100, 200, 400, 800, |
|
Гц |
1600, 3200, 6400, 12800, 25600, 51200 |
|
Разрешающая способность спектрального анализа, линий |
400, 800, 1600, 3200, 6400, 12800, 25600, 51200 |
|
Средние частоты 1/3 октавных фильтров 3 класса точности по |
800, 1000, 1250, 1600, |
|
ГОСТ 17168-82, Гц |
2000, 2500, 3200, 4000, 5000, 6400, 8000, 10000, 12800, 16000, 20000 |
|
Средние частоты 1/1 октавных фильтров 3 класса точности по |
50,100, 200, 400, 800, 1600, |
|
ГОСТ 17168-82, Гц |
3200, 6400, 8000, 12800, 16000 |
|
Диапазон измерения частоты вращения, Гц (об/мин) |
от 2 до 1000 (от 120 до 60000) |
|
Пределы допускаемой относительной погрешности измерения частоты вращения, % |
±1 |
|
Диапазон измерения фазы сигнала, синхронного с частотой вращения, ° |
от 0 до 360 |
|
Пределы допускаемой абсолютной погрешности измерения фазы сигнала, синхронного с частотой вращения, ° |
±5 |
Продолжение таблицы 2
|
1 |
2 |
|
Взаимовлияние каналов, дБ, не более |
-100 |
|
Диапазоны измерения виброускорения (СКЗ) на базовой частоте 160 Гц, м/с2:
1 мВ/(м-с’2)
3 мВ/(м^с-2)
|
от 0,1 до 3400 включ. от 0,1 до 1100 включ. от 0,1 до 340 включ. |
|
Диапазоны измерения виброскорости (СКЗ) на базовой частоте 80 Гц, мм/с:
1 мВ/(м^с-2)
3 мВ/(м^с-2)
|
от 0,1 до 6900 включ. от 0,1 до 2300 включ. от 0,1 до 690 включ. |
|
Диапазоны измерения виброперемещения (СКЗ) на базовой частоте 40 Гц, мкм:
|
от 0,5 до 54900 включ. от 0,1 до 18000 включ. от 0,1 до 5400 включ. |
|
Частотные характеристики полосовых фильтров при измерениях вибрации |
по ГОСТ ISO 2954-2014 |
|
Полосы частот при измерении виброускорения, виброскорости, виброперемещения, Гц |
от 2 до 1000, от 10 до 1000, от 10 до 2000 |
|
Пределы относительной погрешности виброанализатора в рабочих диапазонах средних квадратических значений виброускорения, виброскорости и виброперемещения в комплекте с вибропреобразователями, % |
±3 |
|
Пределы относительной погрешности виброанализатора в рабочем диапазоне частот в комплекте с:
|
±5 ±7 |
|
Пределы относительной погрешности виброанализатора в рабочем диапазоне амплитуд и частот в комплекте с вибропреобразователями:
|
±7 ±9 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Время непрерывной работы в режиме измерения, ч, не менее |
8 |
|
Время полной зарядки аккумуляторной батареи, ч, не более |
4,5 |
|
Среднее время наработки на отказ, ч, не менее |
5000 |
|
Масса прибора, кг, не более |
1,05 |
|
Габаритные размеры, мм, не более: - высота |
38,6 |
|
- ширина |
142,6 |
|
- длина |
194 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -20 до +50 |
|
- относительная влажность воздуха, % |
от 30 до 90 |
|
Степень защиты корпуса по ГОСТ 14254-96 |
IP65 |
|
Безопасность для работы во взрывоопасных средах (только для виброанализатора СД-23 в исполнении СД-23В) |
1Ex ib [ib] IIB T4 Gb X |
наносится на корпус прибора способом машинной печати и на эксплуатационную документацию типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность виброанализатора СД-23
|
Наименование |
Обозначение |
Количество |
|
1 |
2 |
3 |
|
Виброанализатор СД-23 (СД-23В) (основной блок) |
1 шт. | |
|
Акселерометры серии 6ХХ, производства PCB, или вибропреобразователи серии АР20ХХ, или акселерометры серии 6ХХ, производства RONDS* |
1 комп. | |
|
Кабель соединительный для вибропреобразователей* |
1 комп. | |
|
Держатель магнитный ДМ2 |
1 комп. | |
|
Оптический отметчик ФД-2 (ФД-2В) |
1 шт. | |
|
Кабель соединительный для оптического отметчика* |
1 комп. | |
|
Штатив ШМД-2 |
1 шт. | |
|
Сетевой адаптер СА-23 |
SGA40E12-P1J |
1 шт. |
|
Наушники шумозащищенные** |
1 шт. | |
|
Сетевая карта USB2.0>Eternet |
1 шт. |
Продолжение таблицы 4
|
1 |
2 |
3 |
|
Патч-корд 1,5 м |
1 шт. | |
|
Чехол защитный для СД-23 |
1 шт. | |
|
Пакет программ DREAM v.5 для виброанализатора типа СД |
1 шт. | |
|
Формуляр |
ВАРБ.411711.103 ФО |
1 экз. |
|
Руководство по эксплуатации |
ВАРБ.411711.103 РЭ |
1 экз. |
|
Методика поверки |
ВАРБ.411711.103 Д1 |
1 экз. |
|
Сумка приборная большая** |
1 шт. | |
|
Адаптер BN для проксиметров в комплекте** |
1 шт. | |
|
Дистрибутивный носитель USB |
1 шт. | |
|
* тип и количество определяется при заказе ** поставляется по дополнительному заказу | ||
Поверка осуществляется по кументу АРБ.411711.103 Д1 «Виброанализаторы
СД-23. Методика поверки», утвержденным ФБУ «Тест-С.-Петербург» 22.12.2016 г.
Основные средства поверки:
-
- генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (Регистрационный № 45344-10);
-
- мультиметр Agilent 34401A (Регистрационный № 54848-13);
-
- генератор сигналов произвольной формы 33220A (2 шт.) (Регистрационный № 62209-15);
-
- виброустановка поверочная (Рабочий эталон 2-го разряда по ГОСТ Р 8.800-2012), от 1 до 100 м/с2; от 5 до 5403 Гц; ПГ ±3 %;
-
- прибор для проверки аттенюаторов Д1-13А (Регистрационный № 9257-83).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в формуляр в виде клейма и на корпус виброанализаторов в виде наклейки.
Сведения о методах (методиках) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к виброанализаторам СД-23ГОСТ Р 8.800-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1-10 -1 до 240 4 Гц
ГОСТ 30296-95 Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования
ГОСТ ISO 2954-2014 Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся частях. Требования к средствам измерений
ТУ 26.51.6-025-48930889-2016 Виброанализатор СД-23. Технические условия
ИзготовительОбщество с ограниченной ответственностью «Ассоциация ВАСТ» (ООО «Ассоциация ВАСТ»)
ИНН 7826690008
Адрес: 198207, г. Санкт-Петербург, пр. Стачек, дом 140
Телефон (факс) +7 (812) 327-55-63
E-mail: vibro@vast.spb.ru
Испытательный центр:Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге и Ленинградской области» (ФБУ «Тест-С.-Петербург»)
Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1
Телефон: +7 (812) 244-62-28, +7 (812) 244-12-75
Факс: +7 (812) 244-10-04
E-mail: letter@rustest.spb.ru
Аттестат аккредитации ФБУ «Тест-С.-Петербург» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311484 от 03.02.2016 г.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
19 апреля 2019 г.
Ха 851_____________
Москва
О внесении изменений в описание типа на виброанализаторы СД-23
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 08 февраля 2019 г. № 53 732) (далее - Административный регламент), и в связи с обращением ООО «Ассоциация ВАСТ» от 26 декабря 2018 г. № 258/18 приказываю:
-
1. Внести изменения в описание типа на виброанализаторы СД-23, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 67058-17, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению государственного надзора и контроля (Кузьмину А.М.), ФГУП «ВНИИМС» (А.Ю. Кузин) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
/--------------------------------\
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТ Е ЭП
Сертификат; 00E1036EE32711E880E9E0071BFC5DD276
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 08.11.2018 до 08.11.2019
\___________ V
