№267 от 08.02.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 31175
О переоформлении свидетельства об утверждении типа средства измерений № 65922 "Уровнемеры магнитострикционные многопараметрические ВЕКТОР" и внесении изменений в описание типа
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ№ 267
8 февраля 2018 г.
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 65922 «Уровнемеры магнитострикционные многопараметрические ВЕКТОР» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО «ОКБ Вектор» от 18 декабря 2017 г. № 181 и № 182 п р и к а з ы в а ю:
-
1. Внести изменения в описание типа на уровнемеры магнитострикционные многопараметрические ВЕКТОР, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 67382-17, изложив его в новой редакции согласно приложению к настоящему приказу. Установить поверку по документу РТ-МП-3964-449-2017 «ГСИ. Уровнемеры магнитострикционные многопараметрические ВЕКТОР. Методика поверки с Изменением № 1». Утвержденному ФБУ «Ростест-Москва» 01.12.2017 г. и распространить действие документа на уровнемеры магнитострикционные многопараметрические ВЕКТОР, выпущенные после даты издания приказа о переоформлении свидетельства № 65922.
-
2. Переоформить свидетельство об утверждении типа № 65922 «Уровнемеры магнитострикционные многопараметрические ВЕКТОР», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 67382-17, в связи с внесением изменений в методику поверки.
-
3. Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
С.С.Голубев
Г Л
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СШИФИКЛ1Ь эп
Сертификат: OOE1036ECDC011E780DAE0071B1B53CM1 Кому выдан: Голубев Сергей Сергеевич Действителен: с 20.11.2017 до 20.11.2018
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «08» февраля 2018 г. №267
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Уровнемеры магнитострикционные многопараметрические ВЕКТОР
Назначение средства измеренийУровнемеры магнитострикционные многопараметрические ВЕКТОР предназначены для измерений уровня жидкости, температуры и гидростатического давления.
Описание средства измеренийПринцип действия уровнемеров магнитострикционных многопараметрических ВЕКТОР основан на магнитострикционном эффекте, при котором вдоль волновода из магнитострикционного материала установлены поплавки с постоянными магнитами.
Уровнемеры магнитострикционные многопараметрические ВЕКТОР состоят из измерительного элемента (волновода), электронного блока, поплавка (от 1 до 3). В зависимости от модификации уровнемеры могут включать в себя преобразователи сопротивления (термометры) многоточечные, преобразователи (датчики) давления измерительные EJX110A, преобразователи давления измерительные DMD 331-A-S и датчики давления Метран-150.
Уровнемеры магнитострикционные многопараметрические ВЕКТОР изготавливаются в следующих модификациях:
-
- BEKTOPXXXXH(U) - предназначены для измерений уровня жидкости и уровня раздела сред;
-
- ВЕКТОРХХХХН(и)-ДТ - предназначены для измерений уровня жидкости, уровня раздела сред и температуры;
-
- ВЕКТОРХХХХН(и)-ДПТ - предназначены для измерений уровня жидкости, уровня раздела сред, температуры, гидростатического давления и вычисления средней плотности по столбу жидкости.
Обозначения уровнемеров магнитострикционных многопараметрических ВЕКТОРХ1Х2ХХ3Х4 - Х5 - Х6 - Х7 - Х8:
Xi -1 - жесткий измерительный элемент, 2 - гибкий измерительный элемент;
Х2 - материал измерительного элемента: 0 - нержавеющая сталь, 1 - нержавеющая сталь совместно с фторопластом, 2 - фторопласт;
ХХз - диаметр измерительного элемента, мм;
Х4 - выходной сигнал уровнемера: Н - токовый выход от 4 до 20 мА, поддержка протокола HART (обеспечивается с помощью двухпроводного экранированного кабеля); U - поддержка протокола RS-485 с ModBus RTU (обеспечивается с помощью четырехпроводного экранированного кабеля);
Х5 - модификация ДТ или ДПТ;
Хб - тип взрывозащиты Ех («искробезопасная электрическая цепь уровня “ia”») или Вн («взрывонепроницаемая оболочка»);
Х7 - температурное исполнение Т1 или Т2 для модификаций BEKTOPXXXXH(U);
Хе - С - химстойкое исполнение (материал измерительного элемента PFA фторопласт-50), П - пищевое и фармацевтическое исполнение (соединения типа «Tri-Clamp»).
Общий вид уровнемеров магнитострикционных многопараметрических ВЕКТОР представлен на рисунках 1-4.

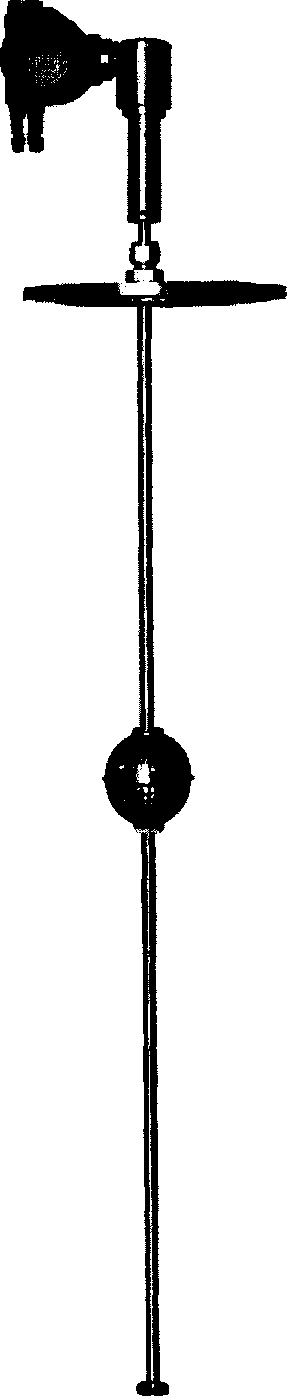

Рисунок 1 - ВЕКТОР lXXXH(U), ВЕКТОР 1ХХХН(и)-ДТ с жестким измерительным элементом

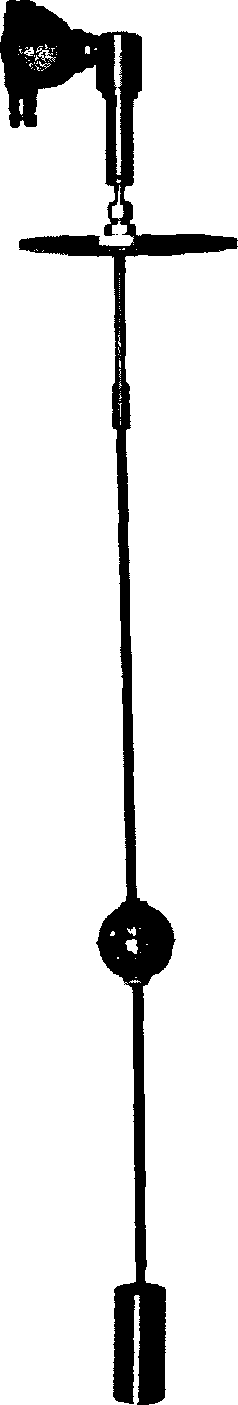

Рисунок 2 - BEKTOP2XXXH(U),
ВЕКТОР2ХХХН(и)-ДТ с гибким измерительным элементом

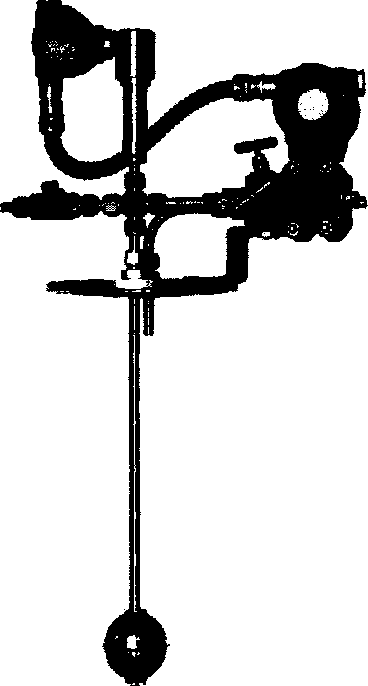

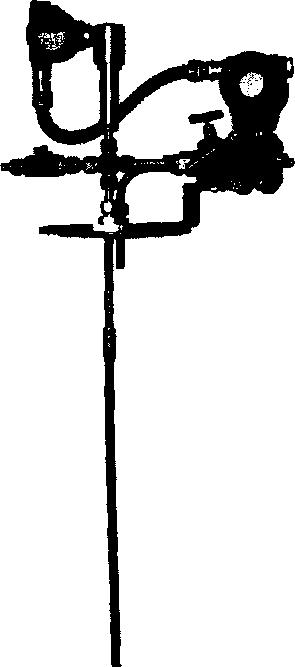

Рисунок 3- ВЕКТОР1ХХХН(и)-ДПТ с жестким измерительным элементом Рисунок 4- ВЕКТОР2ХХХН(и)-ДПТ с гибким измерительным элементом
Пломбирование уровнемеров магнитострикционных многопараметрических ВЕКТОР не предусмотрено.
Программное обеспечениеВстроенное программное обеспечение (далее - ПО) используется для сбора, обработки, отображения и передачи информации об измерениях.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО представлены в таблице 1,
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
ПЛП ВЕКТОР 1XX ХН |
ПЛП ВЕКТОР2Х ххн . |
ПЛП ВЕКТОР IX ххи |
ПЛП ВЕКТОР2Х ххи |
|
Идентификационное наименование ПО |
PLP_1000H |
PLP2000H |
PLP_1000U |
PLP2000U |
|
Номер версии (идентификационный номер) ПО |
не ниже vl2 | |||
|
Цифровой идентификатор ПО (контрольная сумма) |
48270(ВС8Е) |
42077(A45D) |
22604(5840) |
13496(34В8) |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня, мм |
от 100 до 20000 |
|
Пределы допускаемой абсолютной погрешности измерений уровня при использовании RS-485 с поддержкой ModBus RTU или HART, мм |
±1; ±3 ” |
|
Пределы допускаемой приведенной основной погрешности измерений уровня от диапазона измерений при использовании токового выхода от 4 до 20 мА, % |
±0,1 |
|
Пределы допускаемой дополнительной приведенной погрешности измерений уровня, вызванная отклонением температуры окружающей среды на каждые 10 °C от 20 °C при использовании токового выхода от 4 до 20 мА, % |
±0,005 |
|
Диапазон измерений температуры жидкости для модификаций ВЕКТОРХХХХН(и)-ДТ и ВЕКТОРХХХХН(и)-ДПТ, °C |
от -45 до +100 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °C |
±0,3 |
|
Диапазон измерений гидростатического давления, кПа:
|
от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60 от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60; от 0 до 100; от 0 до 160; от 0 до 250 |
|
Наименование характеристики |
Значение | |
|
Пределы допускаемой приведенной погрешности измерений гидростатического давления (определяется входящим в состав ВЕКТОРХХХХН(и)-ДПТ преобразователем (датчиком) давления), % |
EJX110A |
±0,04 |
|
DMD331-A-S |
±0,075; ±0,04 | |
|
Метран-150 |
±0,075 | |
|
Верхний предел вычислений средней плотности жидкости, кг/м3 |
1500 | |
|
Пределы допускаемой абсолютной погрешности вычислений средней плотности жидкости, кг/м3 |
Р + ДР 2) ЛР = Ро ... ЛМ ’ g(h + Ah) | |
|
При периодической поверке на месте эксплуатации с применением рулетки измерительной металлической, класс точности 2 по ГОСТ 7502-98 2J где ро - табличное значение плотности жидкости в резервуаре заказчика, кг/м3, Р - гидростатическое давление (величина, измеренная преобразователем (датчиком) давления), Па; ДР - основная абсолютная погрешность измерения давления, Па, рассчитанная по формуле Р • уР &Р= " Л 100 где уР - приведенная погрешность измерения входящего в состав уровнемера ВЕКТОРХХХХН(и)-ДПТ датчика давления, %; Рп - диапазон измерений датчика давления, Па; g - ускорение свободного падения равное 9,80665 м/с2; h - высота столба жидкости в резервуаре (уровень), м, измеренная уровнемером; ДИ - основная абсолютная погрешность измерения уровня | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Длина измерительного элемента, мм, не более
|
6000 20000 |
|
Температура окружающей среды, °C |
от -55 до +85 |
|
Температура рабочей среды (измеряемой жидкости), °C
|
от -45 до +135 от -45 до +200 от -45 до +450 от -45 до +100 |
|
Габаритные размеры (без учета длины измерительного элемента (волновода)), мм, не более
|
260x135x100 370x480x215 |
|
Длинна измерительного элемента (волновода), мм |
от 0,5 до 20 |
|
Масса (без учета массы измерительного элемента (волновода)), кг, не более
|
5 15 |
|
Маркировка взрывозащиты
|
0ExiaIIBTl/T2/ ТЗ/Т4/Т5 X lExd[ia]IIBTl/T 2/ТЗ/Т4/Т5 |
|
Степень защиты по ГОСТ 14254-96 |
IP66 |
|
Срок службы, лет |
15 |
|
Наработка на отказ, ч |
50000 |
наносится на титульный лист руководства по эксплуатации типографским способом, на шильдик уровнемера методом лазерной гравировки.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Уровнемер магнитострикционный многопараметрический ВЕКТОР |
ВЕКТОРХХХХХ - X- X - X - X |
1 шт. |
|
Методика поверки |
РТ-МП-3964-449-2017 |
1 экз. |
|
Паспорт |
ВГАР.407533.010 ПС |
1 экз. |
|
Руководство оператора |
ВГАР.407533.001 РО |
1 экз. |
|
Руководство по эксплуатации преобразователя (датчика) давления измерительного |
по заказу | |
|
Паспорт преобразователя (датчика) давления измерительного |
по заказу | |
|
Комплект монтажных частей |
в соответствии с заказом | |
|
Тара |
ВГАР.320005.003 или ВГАР.320005.004 |
1 шт. |
осуществляется по документу РТ-МП-3964-449-2017 «ГСИ. Уровнемеры магнитострикционные многопараметрические ВЕКТОР. Методика поверки с Изменением № 1», утверждённому ФБУ «Ростест - Москва» 01.12.2017 г.
Основные средства поверки:
установка для поверки уровнемеров 1 разряда по ГОСТ 8.477-82;
рабочий эталон 3 разряда по ГОСТ Р 8.763-2011 (лента измерительная); рулетка измерительная металлическая, класс точности 2 по ГОСТ 7502-98; калибратор многофункциональный Calog-PRO-R (регистрационный номер в Федеральном информационном фонде 47999-11);
плотномер ПЛОТ-3 (регистрационный номер в Федеральном информационном фонде 20270-12);
термометр сопротивления платиновый вибропрочный ТСПВ-1.1 (регистрационный номер в Федеральном информационном фонде 50256-12);
измеритель-регулятор температуры многоканальный прецизионный МИТ 8.03 (регистрационный номер в Федеральном информационном фонде 19736-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к уровнемерам магнитострикционным многопараметрическим ВЕКТОРГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТУ 4214-001-38352196-2016 Уровнемеры магнитострикционные многопараметрические ВЕКТОР. Технические условия
ИзготовительОбщество с ограниченной ответственностью «ОКБ Вектор» (ООО «ОКБ Вектор»)
ИНН 7714865034
Адрес: 123458, г. Москва, ул. Твардовского, д. 8
Телефон: 8 (495) 989-52-73
E-mail: info@okbvektor.ru
Web-сайт: www.okbvektor.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве»
Адрес: 117418, г. Москва, Нахимовский пр., 31
Телефон: 8 (495) 544 00 00
Web-сайт: http://www.rostest.ru
E-mail: info@rostest.ru
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.
