Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «23» июля 2020 г. № 1273

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Контроллеры отказоустойчивые программируемые Tricon CX

Контроллеры отказоустойчивые программируемые Tricon CX (далее -контроллеры) предназначены для измерительных преобразований сигналов силы и напряжения постоянного тока, регистрации и хранения измеренных значений, приема и обработки дискретных сигналов, формирования управляющих и аварийных аналоговых и дискретных сигналов.

Принцип действия контроллеров состоит в преобразовании сигналов от аналоговых и дискретных датчиков в цифровой код на уровне каналов ввода, передачи кода в центральный процессор, обработки кода в центральном процессоре в соответствии с алгоритмом прикладной программы и выдачи управляющего дискретного или аналогового сигнала посредством каналов вывода.

Контроллеры могут использоваться в технологических процессах, к которым предъявляют жесткие требования по безопасности и надёжности оборудования, по непрерывности функционирования, например, в системах противоаварийной защиты и аварийной остановки, в системах безопасности котлов и бойлеров, в системах управления и защиты компрессорного и турбинного оборудования, включая антипомпажное управление, в системах пожарной безопасности на химических, нефте- и газохимических, нефте- и газоперерабатывающих предприятиях, предприятиях энергетической отрасли.

Конструктивно контроллеры состоят из основного шасси и шасси расширения, соединяющихся между собой через интерфейсные модули шины ввода/вывода. В основное шасси устанавливаются модули главных процессоров, модули связи. В шасси расширения устанавливается до шести пар модулей аналогового ввода/вывода. Подключение внешних цепей осуществляется или непосредственного к модулям ввода/вывода или с использованием внешних терминальных панелей. Шасси крепятся или к стандартным 19-дюймовым стойкам или на монтажные панели, которые могут устанавливаться в запираемых напольных или настенных шкафах с герметичным дном и закрытой дверцей, подсоединенных к защитному заземлению.

Отказоустойчивость контроллеров основана на архитектуре с тройным модульным резервированием (TMR), т.е. для каждого канала измерений и преобразования TMR интегрирует три изолированных, параллельных системы управления в одну с использованием мажоритарной выборки «два-из-трех». Кроме того, для каждого модуля ввода/вывода контроллер может поддерживать дополнительный модуль, находящийся в режиме «горячего» резерва, т.е. при неисправности основного модуля управление передается на резервный.

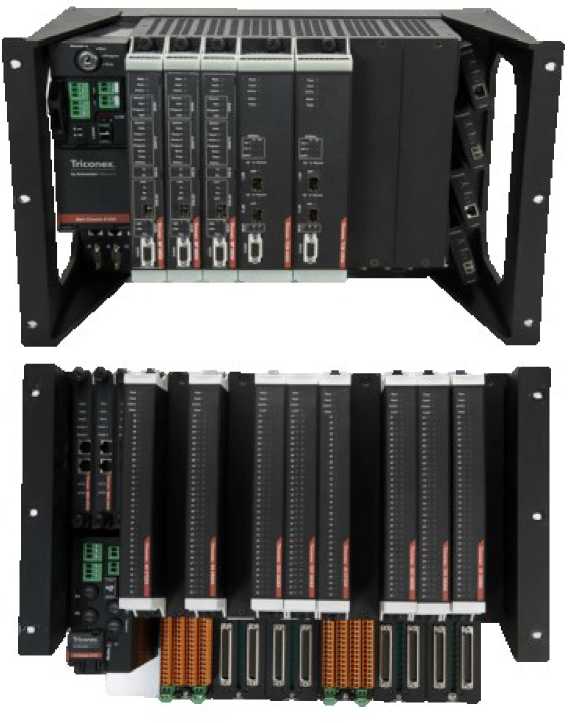

Общий вид контроллеров Tricon CX представлен на рисунке 1.

Рисунок 1 - Общий вид контроллеров Tricon CX

Пломбирование контроллеров не предусмотрено.

Программное обеспечение (ПО) контроллеров состоит из программного обеспечения модулей и ПО верхнего уровня, загружаемого в ПК.

Метрологически значимое внутреннее программное обеспечение устанавливается в энергонезависимую память измерительных модулей контроллеров в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит, доступ к нему отсутствует. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Внешнее программное обеспечение TriStation 1131, идентификационные данные которого описаны в таблице 1, содержит инструментальные средства для работы с контроллерами Tricon CX. Оно позволяет выполнять:

• - конфигурирование и настройку параметров модулей, центральных процессоров (выбор количества используемых измерительных каналов, диапазоны измерений или воспроизведения сигналов, типы подключаемых измерительных преобразователей и др.);

• - конфигурирование систем промышленной связи;

• - программирование логических задач контроллеров на языках функциональных блок-схем (FBD), схем многоступенчатой логики (LD), структурированного текста (ST) и причинно-следственных матриц (CEMPLE);

- тестирование проектов, выполнение пуско-наладочных работ и обслуживание готовой системы;

- установку парольной защиты от несанкционированного доступа.

Внешнее программное обеспечение TriStation 1131 не позволяет осуществить доступ к внутренним программным микрокодам измерительных модулей и вносить в них изменения. Уровень его защиты от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные внешнего программного обеспечения

Метрологические характеристики модулей аналогового ввода/вывода контроллеров приведены в таблице 2.

Таблица 2 - Метрологические характеристики измерительных модулей контроллеров

Продолжение таблицы 2

Таблица 3 - Технические характеристики контроллеров

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

осуществляется по документу МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки», утвержденному ФГУП «ВНИИМС».

Основные средства поверки:

калибратор многофункциональный и коммуникатор ВЕАМЕХ МС6 (-R), регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 52489-13.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки в виде наклейки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведён в эксплуатационном документе.

ГОСТ Р 51841-2001 (МЭК 61131-2) Программируемые контроллеры. Общие технические требования и методы испытаний

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

фирма «Schneider Electric Systems USA, Inc.», США

Адрес: 84 State Street, Boston, MA 02109, USA

ООО «Шнейдер Электрик Системс»

Адрес: 127018, г. Москва, ул. Двинцев, д.12, корп.1

Телефон: +7 495 777 99 90

Федеральное государственное унитарное предприятие

«Всероссийский научно-исследовательский институт метрологической службы» Адрес: 119361, г. Москва, ул. Озерная, д.46

Телефон: + 7 495 437 55 77

Факс: + 7 495 781 86 40

Web-сайт: http://www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

МИНИСТЕРСТВОПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

___ ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

23 июля 2020 г.

Москва

О внесении изменений в описание типа на контроллеры отказоустойчивые программируемые Tricon СХ

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «Шнейдер Электрик Системе» б/д, приказываю:

• 1. Внести изменения в описание типа на контроллеры отказоустойчивые программируемые Tricon СХ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под регистрационным номером 74654-19, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.

• 2. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление описания типа средства измерений и выдачу его заявителю.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.
