ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы измерительные ТЭКОН-20ГК
Назначение средства измеренийКомплексы измерительные ТЭКОН-20ГК (далее - комплексы) предназначены для измерений расхода и объема природного газа с помощью сужающих устройств (СУ) -диафрагм, осредняющих напорных трубок TORBAR и ANNUBAR 485, а также для измерений температуры, давления и разности давления на СУ.
Описание средства измеренийПринцип действия комплексов основан на непрерывном измерении разности давления, давления, температуры газа с расчетом расхода, объема, приведенных к стандартным условиям, и отображением результатов измерений на дисплее корректора расхода газа.
Комплексы выпускаются в 3 исполнениях, различающихся уровнем точности измерений (А, Б, В) и состоят из следующих компонентов:
-
- корректор расхода газа ТЭКОН-19ГК с маркировкой взрывозащиты 1Ех d [ib] ИВ ТЗ;
-
- измерительные преобразователи (ИП) давления из таблицы 1 с маркировкой взрывозащиты не ниже lExibIIBT3 и цифровым интерфейсным выходом HART;
-
- ИП разности давления из таблицы 1 с маркировкой взрывозащиты не ниже lExibIIBT3 с цифровым интерфейсным выходом HART;
-
- ИП температуры из таблицы 1 с цифровым интерфейсным выходом HART, маркировкой взрывозащиты не ниже lExibIIBT3 и основной абсолютной погрешностью преобразования температуры в интервале ±0,4 °C;
-
- термопреобразователи сопротивления утвержденных типов НСХ PtlOO, класс А по ГОСТ 6651-2009;
-
- преобразователи температуры из таблицы 1 с цифровым интерфейсным выходом HART, НСХ PtlOO по ГОСТ 6651-2009, маркировкой взрывозащиты не ниже lExibIIBT3 и основной приведенной погрешностью преобразования в интервале ±0,15 %;
Корректор расхода газа ТЭКОН-19ГК с маркировкой взрывозащиты 1Ех d [ib] ПВ ТЗ состоит из следующих компонентов:
-
- преобразователь расчетно-измерительный ТЭКОН-19-15 утвержденного типа;
-
- барьеры искрозащиты с маркировкой взрывозащиты не ниже [Exib] ИВ;
-
- шкаф управления и сигнализации взрывозащищенный типа ШУ С,
ТУ 3428-005-00213569-2008, с маркировкой взрывозащиты 1Ех d ПВ Т5.
Комплексы осуществляют измерения расхода и объема природного газа, приведённых к стандартным условиям, в соответствии с ГОСТ 30319.1-3-2015, ГОСТ 8.586.5-2005, МИ 3173-2008, МИ 2667-2011.
Комплексы обеспечивают обмен данными с компьютером (ПК) по цифровому интерфейсу RS485 для конфигурирования, ввода в ручном и автоматическом режимах значений условнопостоянных параметров газа (полный и неполный компонентный состав, плотность при стандартных условиях, удельная теплота сгорания) и передачи данных об измеренных значениях. Протокол обмена соответствует стандарту FT1.2 по ГОСТ Р МЭК 870-5-1-95.
Во время работы комплексы проводят измерение текущего времени, времени исправной и неисправной работы, суммирование нарастающим итогом объема газа, а также рассчитывают средние значения расхода, разности давления, температуры и давления газа в трубопроводе и хранят их в виде интервальных, почасовых, суточных и месячных архивов.
Комплексы имеют маркировку взрывозащиты «1Ех d [ib] ПВ ТЗ» и могут применяться во взрывоопасных зонах в соответствии с гл. 7.3 Правил устройства электроустановок (ПУЭ) и другими нормативными документами, регламентирующими применение электрооборудования во взрывоопасных зонах, в которых могут образовываться взрывоопасные смеси категорий ИА и ИВ групп Tl, Т2, ТЗ по ГОСТ 30852.11-2002.
Таблица 1 - Типы средств измерений (СИ), входящих в состав комплекса

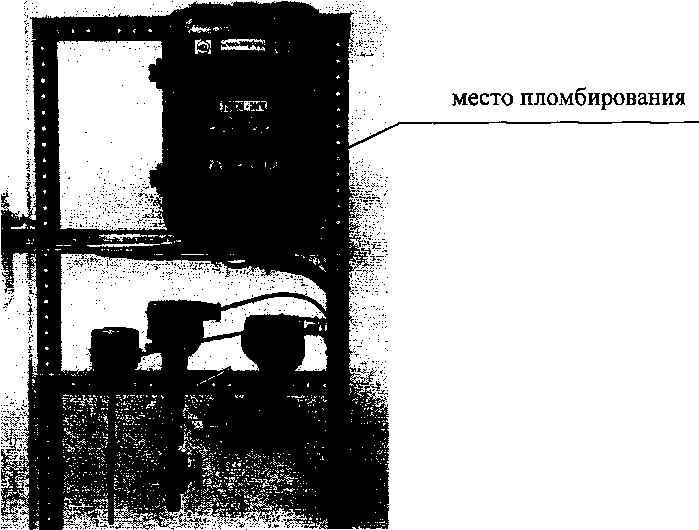

Рисунок 1 - Общий вид комплексов
|
Наименование |
Обозначение |
Номер в Госреестре СИ |
|
ИП давления и разности давлении | ||
|
Метран-150 |
ТУ 4212-022-12580824-2006 |
32854-13 |
|
3051 |
ТУ 4212-021-12580824-2006 |
14061-15 |
|
3051S |
ТД ф. "Emerson Process Management GmbH & Co.OHG", "Rosemount Inc.", США |
24116-13 |
|
EJA, EJX |
ТД (])."Yokogawa Electric Corp.",Япония |
59868-15 |
|
АИР-20/М2 |
ТУ 4212-064-13282997-05 |
46375-11 |
|
ЭЛЕМЕР-АИР-30 |
ТУ 4212-077-13282997-08 |
37668-13 |
|
ИП температуры | ||
|
Метран 280-Ех |
ТУ 4211-007-12580824-2002 |
23410-13 |
|
преобразователи температуры | ||
|
YTA70-E |
ТД ф-''Yokogawa Electric Corp.",Япония |
26112-08 |
|
ТПУ 0304-Ех |
ТУ 4227-062-13282997-04 |
50519-12 |
Общий вид комплексов, место пломбирования представлены на рисунке 1.
Программное обеспечениеВ комплексах используется программное обеспечение преобразователей расчетноизмерительных ТЭКОН-19, состоящее из метрологически значимой и метрологически не значимой частей. Идентификационные данные метрологически значимой части программного обеспечения приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) | |
|
Идентификационное наименование ПО |
ТЭКОН19-15 /Т10.06.319-05 |
|
Номер версии (идентификационный номер) ПО |
05 .хх |
|
Цифровой идентификатор ПО |
2C48153D |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Доступ к изменению параметров и конфигурации комплексов защищен паролями, являющимися 8-разрядными шестнадцатеричными числами.
Уровень защиты программного обеспечения комплексов от непреднамеренных и преднамеренных изменений - «высокий» по Р 50.2.077-2014.
Программное обеспечение комплексов соответствует требованиям ГОСТ Р 8.654-2015.
Метрологические и технические характеристикиТаблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °C |
от -23,15 до +76,85 |
|
Диапазон измерений давления (абсолютного), МПа |
от 0,1 до 30,0 |
|
Диапазон измерений разности давлений на СУ, кПа |
от 0,01 до 3000 |
|
Диапазон измерений ИП давления от верхнего предела измерений (ВПИ), % |
от 20 до 100 |
|
Диапазон измерений ИП разности давления от ВПИ, % |
от 9 до 100 |
|
Количество поддиапазонов измерений разности давления, шт. |
от 1 до 3 |
|
Диапазон измерений расхода, м3/ч |
от 10'1 до 8-106 |
|
Диапазон измерений объема, м3 |
от Ю'3 до 6 1013 |
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Уровень точности измерений | ||
|
А |
Б |
В | |
|
Класс точности ИП давления и ИП разности давления |
0,075 |
0,1 |
0,15 |
|
Пределы допускаемой основной абсолютной погрешности комплекса при измерении температуры, °C |
±0,4 |
±0,4 |
±0,4 |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности комплекса при измерении давления и разности давления, % |
±0,075 |
±0,1 |
±0,15 |
|
Пределы допускаемой основной относительной погрешности комплекса при измерении расхода и объема, % |
±0,3 |
±0,5 |
±0,7 |
Таблица 5 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности при измерении давления от изменения температуры окружающей среды на каждые 10 °C, % |
±Тд(Р)’) |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности при измерении разности давления от изменения температуры окружающей среды на каждые 10 °C, % | |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности при измерении температуры от изменения температуры окружающей среды на каждые 10 °C, % |
±гд(Т)*) |
|
Пределы допускаемой дополнительной относительной погрешности при измерении расхода и объема от изменения температуры окружающей среды на каждые 10 °C, % |
±8Д(О)‘> |
|
1 |
2 |
|
Пределы допускаемого суточного хода часов, с |
±9 |
|
*) 5д(О) определяется по формуле: 8д(О)Х5^НЧГЛ2’ V 1 °’09 J 1 °>2 J где Уд(Р) - предел допускаемой дополнительной приведенной к диапазону измерений погрешности ИП давления от изменения температуры окружающей среды на каждые 10 °C по данным описания типа на него, %; Уд(АР) - предел допускаемой дополнительной приведенной к диапазону измерений погрешности ИП разности давлений от изменения температуры окружающей среды на каждые 10 °C по данным описания типа на него, %; уд(Т) - предел допускаемой дополнительной приведенной к диапазону измерений погрешности преобразователя температуры от изменения температуры окружающей среды на каждые 10 °C по данным описания типа на него, %. | |
Таблица 6 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Напряжение питания комплекса, В |
от 18 до 25 |
|
Потребляемая мощность, не более, Вт |
1,0 |
|
Габаритные размеры корректора расхода газа, мм, не более - высота |
240 |
|
- длина |
340 |
|
- ширина |
200 |
|
Масса корректора расхода газа, кг, не более |
20,0 |
|
Габаритные размеры и масса измерительных преобразователей |
в соответствии с |
|
температуры, давления и разности давления |
описанием типа на эти СИ |
|
Условия эксплуатации: - атмосферное давление, кПа |
от 84 до 106,7 |
|
- относительная влажность при температуре +35 °C, %, не более |
95 |
|
- температура окружающего воздуха, °C |
от - 40 до +70 |
|
Средняя наработка на отказ, ч |
50000 |
|
Средний срок службы, лет |
12 |
наносится на титульный лист руководства по эксплуатации комплекса типографским способом, а также на лицевую панель корректора расхода газа методом трафаретной печати.
Комплектность средства измеренийТаблица 7 - Комплектность
|
Наименование |
Обозначение документа |
Кол. |
|
Корректор расхода газа ТЭКОН-19ГК |
ТУ 4218-115-25937185-2014 |
1 |
|
ИП температуры или преобразователь температуры |
По таблице 1 |
1 |
|
Термопреобразователь сопротивления НСХ PtlOO, класс А |
ГОСТ 6651-2009 |
до1п |
|
ИП давления |
По таблице 1 |
1 |
|
ИП разности давления |
По таблице 1 |
1-3 2> |
|
Паспорт |
Т10.00.115ПС |
1 |
|
Руководство по эксплуатации |
Т10.00.115РЭ |
1 |
|
Инструкция по монтажу |
Т10.00.115ИМ |
1 |
|
Методика поверки с изменением № 1 |
Т10.00.115МП |
1 |
| ||
осуществляется по документу Т 10.00.115 МП «Комплексы измерительные ТЭКОН-20ГК. Методика поверки», с изменением №1, утвержденному ФГУП «УНИИМ» 26.05.2017 г.
Основные средства поверки:
рабочий эталон единицы давления 1 разряда по ГОСТ Р 8.802-2012 в диапазоне значений от 0 до 700 кПа;
рабочий эталон единицы давления 1 разряда по ГОСТ Р 8.802-2012 в диапазоне значений от 0 до 7 МПа;
рабочий эталон единицы давления 1 разряда по ГОСТ Р 8.802-2012 в диапазоне значений от 4 до 30 МПа.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт ТЭКОН-20ГК.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к комплексам измерительным ТЭКОН-20ГКТР ТС 012/2011 Технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах»
ГОСТ 8.586.5-2005 ГСИ. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Методика выполнения измерений.
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
ГОСТ 30319.1-2015 Газ природный. Методы расчета физических свойств. Общие положения.
ГОСТ 30319.2-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о плотности при стандартных условиях и содержании азота и диоксида углерода.
ГОСТ 30319.3-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о компонентном составе.
МИ 3173-2008 ГСИ. Расход и количество жидкостей и газов. Методика выполнения измерений с помощью осредняющих трубок «ТогЬаг».
МИ 2667-2011 ГСИ. Расход и количество жидкостей и газов. Методика измерений с помощью осредняющих напорных трубок "ANNUBAR DIAMOND II+", "ANNUBAR 285", "ANNUBAR 485" и "ANNUBAR 585". Основные положения.
ТУ 4218-115-25937185-2014. Комплексы измерительные ТЭКОН-20ГК. Технические условия.
ИзготовительОбщество с ограниченной ответственностью «КРЕЙТ» (ООО «КРЕЙТ»)
ИНН 6659039392
Адрес: 620146, г. Екатеринбург, проезд Решетникова, 22а
Юридический адрес: 620027, г. Екатеринбург, ул. Луначарского, 48/60
Телефон: (343)-216-51-10, факс (343>216-51-10
E-mail: info@kreit.ru
Испытательный центрФедеральное государственное унитарное предприятие «Уральский научно-исследовательский институт метрологии»
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон: (343) 350-26-18, факс: (343) 350-20-39
E-mail: uniim@uniim.ru
Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений в целях утверждения типа№ RA.RU.311373 от 10.11.2015 г.
