Лист № 1

Всего листов 13

Приложение к свидетельству № об утверждении типа средств измерений

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Колонки топливораздаточные «ТОПАЗ» (далее - ТРК) предназначены для измерений объёма топлива (бензин, керосин, дизельное топливо), с вязкостью от 0,55 до 40 мм²/с при его выдаче с учётом требований учетно-расчётных операций.

Принцип действия ТРК состоит в следующем - после задания дозы на дистанционном устройстве или блоке местного управления ТРК, топливо из резервуара подается в гидравлическую систему ТРК через обратный клапан, фильтр предварительной очистки, измеритель объема, электромагнитный клапан по системе трубопроводов с помощью внешних насосов или встроенных в колонку насосных моноблоков. Далее через разрывную муфту и раздаточный рукав с раздаточным краном, поступает в топливный бак транспортного средства.

В ТРК реализован прямой метод измерений объема топлива, проходящего через ТРК, с помощью измерителя объема, в единицах объема.

При протекании топлива через измеритель объема возникает разность давлений на его входе и выходе, под действием которого поршни измерителя объема совершают возвратнопоступательное движение, топливо при этом вытесняется из измерительных камер. Поступательное движение поршней преобразуется во вращательное движение вала кривошипов и через муфту передают вращательное движение на диск с прорезями генератора импульсов, в котором вращение диска преобразуется в последовательность электрических импульсов, поступающих в блок управления и индикации ТРК, на цифровом индикаторе которого индицируется количество отпущенного топлива, его цена, стоимость и суммарное количестве отпущенного топлива по каждому раздаточному рукаву ТРК.

Состав и количество электронных блоков в блоке управления и индикации определяются исполнением ТРК. Установка нулевых показаний указателя разового учёта, на индикаторе блока управления и индикации, перед каждым измерением объёма топлива производится автоматически.

ТРК состоит из:

• - рамы с корпусом;

• - гидравлического блока (с насосным моноблоком - всасывающий или без насосного моноблока - напорный) включающего в состав;

• - моноблок насосный ZYB-50, производства фирмы «Zhengzhou Jayo Petroleum Machinery Co., Ltd.», Китай;

• - измеритель объема типа RSJ-50, производства фирмы «Zhejiang Maide Machine Co., Ltd.», Китай;

• - генератора импульсов FBCGQ-3, производства фирма «Zhejiang Datian Machine Co., Ltd.», Китай, или «:Топаз-171Д», производства ООО «Топаз-сервис», Россия;

• - клапан соленоидный;

• - клапан электромагнитный;

• - раздаточные рукава с раздаточными кранами;

• - блока индикации и управления, производства ООО «Топаз-сервис».

По заказу потребителя ТРК могут быть оснащены вспомогательными и дополнительными устройствами:

• - системой отбора паров топлива из заправляемого бака;

• - электромеханическими указателями суммарного учета;

• - системой подогрева с температурным модулем и термопреобразователем;

• - блоком местного управления c интерфейсом связи (GSM, RS485; LAN, LON) и без него;

• - терминалом управления отпуском топлива;

• - считывателями бесконтактных карт;

• - раздаточными рукавами с раздаточными кранами, установленными на отдельно стоящих стойках (далее - сателлиты);

• - мультимедийным оборудованием.

ТРК выпускается в нескольких модификациях, отличающихся исполнением корпуса, конструкцией и расположением блока индикации и управления, габаритными размерами и массой. Исполнения ТРК каждой модификации отличаются количеством раздаточных рукавов, производительностью, комплектностью используемого оборудования.

ТРК имеет следующее обозначение:

Колонка топливораздаточная «ТОПАЗ-Х1Х2Х3-Х4Х5-Х6Х7Х8Х9/Х10 Х11 Х12 Х13 Х14 Х15 Х16 Х17 Х18 Х19 Х20 Х21 Х22» ТУ 4213-001-53540133-2009,

где X1 - конструктивное исполнение корпуса ТРК: от 1 до 6, внешний вид представлен на рисунках 1 - 6;

Х2 - количество выдаваемых видов топлива: от 1 до 5;

Х3 - цифра, характеризующая комплект оборудования, применённый в гидравлической системе ТРК:

0 - отсутствует насосный моноблок;

• 1 - комплект оборудования фирмы «Zhejiang Maide Machine Co., Ltd.», Китай;

Х4 - цифра, характеризующая количество одновременно обслуживаемых сторон и наличие системы отбора паров:

• 1 - одинарная ТРК с двухсторонней индикацией без системы отбора паров;

• 2 - двойная ТРК с двухсторонней индикацией без системы отбора паров;

• 3 - одинарная ТРК с двухсторонней индикацией с системой отбора паров;

• 4 - двойная ТРК с двухсторонней индикацией с системой отбора паров;

• 5 - одинарная ТРК с односторонней индикацией без системы отбора паров;

• 6 - двойная ТРК с односторонней индикацией без системы отбора паров;

• 7 - одинарная ТРК с односторонней индикацией с системой отбора паров;

• 8 - двойная ТРК с односторонней индикацией с системой отбора паров;

Х5 - цифра, обозначающая номинальный расход топлива, л/мин:

• 1 - 50;

• 2 - 50 и 80;

• 3 - 50 и 130;

• 4 - 80;

• 5 - 130;

• 6 - 80 и 130;

• 7 - 50, 80 и 130;

Х6 - цифра, обозначающая тип индикации (пример записи - «2»):

• 1 - светодиодная индикация (стандарт 7/7/4, или 7/7/5 если LON);

• 2 - жидкокристаллическая индикация (стандарт 7/7/4, или 7/7/5 если LON);

• 3 - устройство индикации «Топаз-106ЦМ»;

• 4 - модуль дисплейный;

• 5 - жидкокристаллическая индикация под управлением «Топаз-306БУ3»;

• 6 - жидкокристаллическая индикация с мультимедийным устройством для отображения пользовательского контента;

• 7 - светодиодная индикация с мультимедийным устройством для отображения пользовательского контента;

Х7 - цифра, обозначающая наличие температурного модуля, комплектуемого по заказу (пример записи - «0»);

Лист № 3 Всего листов 13

Х8 - указывается наличие электромеханических указателей суммарного учета (их количество цифрой от "0" (отсутствуют) до "8" и буквой: А - 10 указателей суммарного учета);

Х9 - цифра, обозначающая наличие блока местного управления (пример записи - «4»): 0 - отсутствует блока местного управления;

• 1 - установлен блок «Топаз-186-04»;

• 2 - установлен блок «Топаз-186-05»;

• 3 - установлен блок «Топаз-306БС»;

• 4 - установлен блок «Топаз-306БМУ1»;

• 5 - установлен блок «Топаз-186-08», связь с офисом по GSM, 485, LAN;

• 6 - установлен блок «Топаз-186-07», связь с офисом по 485, LAN;

• 7 - блок индикации и управления с терминалом управления отпуском топлива;

Х10 - число, обозначающее наличие устройства ввода/вывода:

00 - отсутствует устройство ввода;

от 01 до 99 - вариант комплектования: клавиатура, считыватель и т.д.: 01 - две клавиатуры, два считывателя (Perco, для карт Em-Marine); 02 - две клавиатуры;

03 - одна клавиатура, один считыватель (Perco, для карт Em-Marine);

04 - одна клавиатура;

05 - один считыватель (Perco, для карт Em-Marine);

06 - механические кнопки «Пуск» и «Стоп»;

07 - одна клавиатура, один считыватель Perco, один термопринтер;

08 - одна клавиатура, один считыватель Perco, дополнительный RS-485 на клеммной коробке;

09 - две клавиатуры, два считывателя Perco, один термопринтер;

• 10 - мультимедийное устройство для отображения пользовательского контента (монитор);

• 11 - одна клавиатура, один считыватель (275-02, для карт Mifare);

• 12 - две клавиатуры, два считывателя (275-02, для карт Mifare);

• 13 - одна клавиатура, один считыватель Mifare, один термопринтер;

• 14 - две клавиатуры, два считывателя Mifare, один термопринтер;

• 15 - одна клавиатура, один считыватель (275-02, для карт Mifare), один дополнительный выход RS-232 для принтера;

• 16 - одна клавиатура, один считыватель (Perco, для карт Em-marine), один дополнительный выход RS-232 для принтера;

• 17 - LON интерфейс к СУ, одна клавиатура (на базе 306БУ12 и табло 7/7/5);

• 18 - LON интерфейс к СУ, две клавиатуры (на базе 306БУ12 и табло 7/7/5);

• 19 - LON интерфейс к СУ, клавиатур нет (на базе 306БУ12 и табло 7/7/5);

• 20 - две клавиатуры, два считывателя (Perco, для карт Em-marine), один дополнительный выход RS-232 для принтера;

от 21 до 40 - модификация терминала управления "Топаз-272";

Х11 - буквенное обозначение рабочей стороны: (А) или (В), при отсутствии двухстороннее;

Х12 - буквенное обозначение, указывается в ТРК серии 21Х с торцевым расположением рукава - (Т);

Х13 - буквенное обозначение модификации конструктивного исполнения для 1-го и 4-го корпусов- «М», буквенное обозначение модификации с присоединением раздаточного рукава к надстроенной части корпуса - «Н» для ТРК в корпусах 4, 4М;

Х14 - указывается при наличии частотного регулятора - буква «Р» с дополнительными цифрами, указывающими на номер вида топлива (пример записи - «Р12», где «1» и «2» - это первый и второй виды топлива). Если номер не указан - частотный регулятор установлен на всех видах топлива. Наличие "РР" указывает, что ТРК подготовлена для модернизации до «Р», (пример записи - «РР»);

Лист № 4 Всего листов 13

Х15 - буквенное обозначение наличия блока радиосвязи Bluetooth (пример записи - «Б»);

Х16 - буквенное обозначение наличия дополнительных кранов на входе в гидравлическую систему с напорной гидравликой (пример записи - «К»);

Х17 - буквенное обозначение ТРК с габаритами, уменьшенными относительно стандартных (пример записи:

• - «Уг» - ТРК с габаритами, уменьшенными по горизонтали;

• - «Ув» - ТРК с габаритами, уменьшенными по вертикали;

• - «Увг» - ТРК с габаритами, уменьшенными по вертикали и по горизонтали);

Х18 - указывается напряжение питания ТРК в случае, если оно отличается от 220 В или 380 В (пример записи - "=24 В");

Х19 - указывается при наличии однострочной индикации для ТРК в корпусе 1, 2, 3, 4, 6 (пример записи - «1»);

Х20 - указывается при наличии двух индикаций для ТРК в корпусе «4» или «4М» (пример записи - «2И»);

Х21 - указывается при наличии сателлита (ов) ТРК (пример записи - «Сат1А» (сателлит к рукаву 1A);

Х22 - буквенное обозначение, указывается в случае установки крана раздаточного на одну сторону и только для ТРК в корпусах «4, 4М, 1 и 1М» (пример записи - «П»).

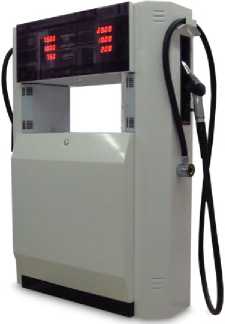

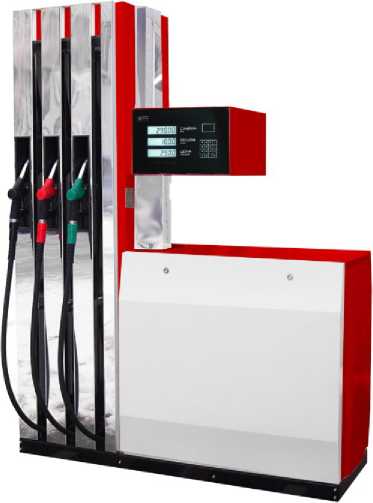

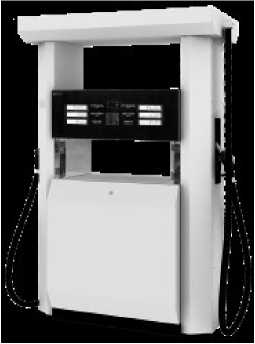

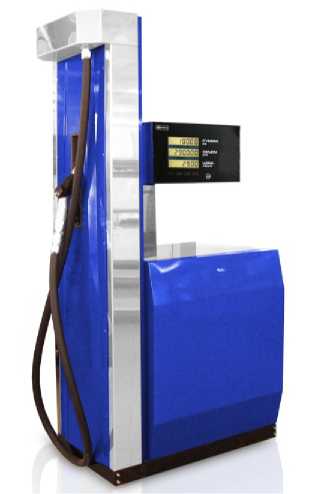

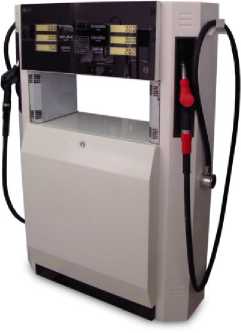

Общий вид модификаций ТРК представлен на рисунках 1 - 7.

Схемы пломбировки входящих в состав ТРК измерителя объема, генератора импульсов и блока управления от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунках 8 - 12.

«ТОПАЗ-11Х3»

«ТОПАЗ-11Х3-Х4Х5-Х6Х7Х8Х9/Х10 Х11 М»

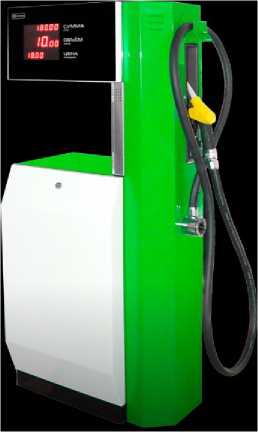

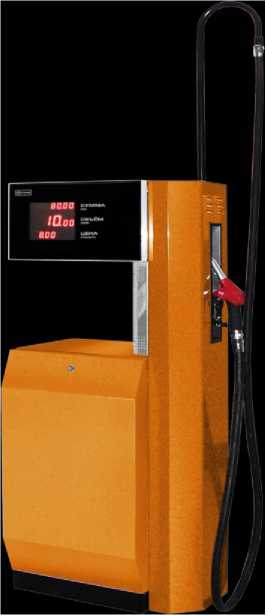

Рисунок 1 - Внешний вид исполнений

«ТОПАЗ-IIX3-X4X5-X6X7X8X9/X10 Х11 М» и «ТОПАЗ-11Хз»

«ТОПАЗ-2Х2Х3-Х4Х5-6»         «ТОПАЗ-2Х2Х3-Х4Х5-         «ТОПАЗ-2Х2Х3-Х4Х5-

Х6Х7Х8Х9/10»                 Х6Х7Х8Х9/21»

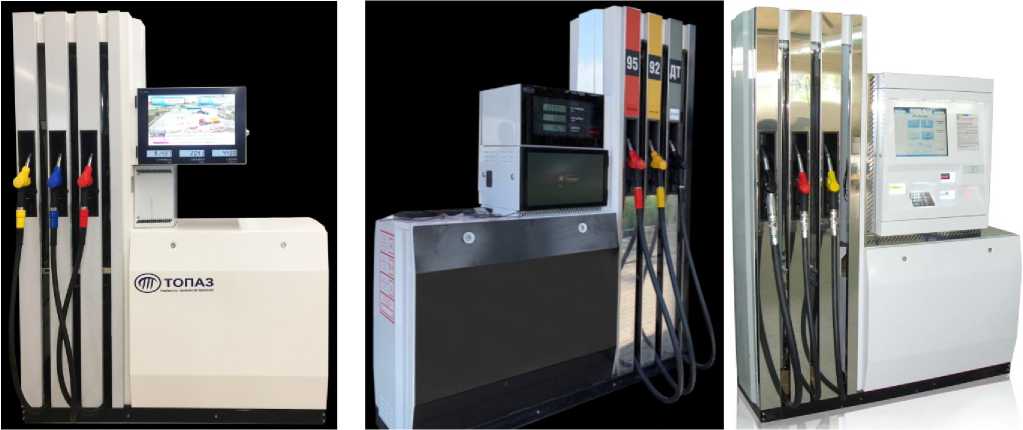

Рисунок 2 - Внешний вид исполнений «ТОПАЗ-2Х2Х3», «ТОПАЗ-2Х2Х3-Х4Х5-Х6Х7Х8Х9/Х10 Х11 Т», «ТОПАЗ-2Х2Х3-Х4Х5-6», «ТОПАЗ-2Х2Х3-Х4Х5-Х6Х7Х8Х9/10», «ТОПАЗ-2Х2Х3-Х4Х5-Х6Х7Х8Х9/21»

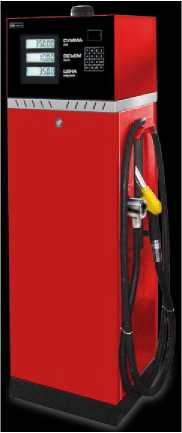

Рисунок 3 - Внешний вид модификаций «ТОПАЗ-34Хз»

«ТОПАЗ-4Х2Х3-Х4Х5-

Х6Х7Х8Х9/Х10 Х11 М П»

«ТОПАЗ-4Х2Х3-Х4Х5-

Х6Х7Х8Х9/22 Х11 М П»

«ТОПАЗ-4Х2Х3-Х4Х5-

Х6Х7Х8Х9/Х10 Х11 М»

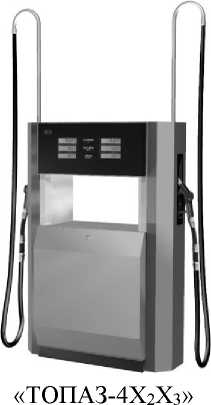

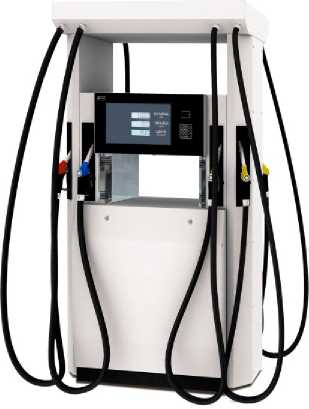

Рисунок 4 - Внешний вид исполнений «ТОПАЗ-4Х2Х3»,

«ТОПАЗ-4Х2Х3-Х4Х5-Х6Х7Х8Х9/Х10 Х11 Н», «ТОПАЗ-4Х2Х3-Х4Х5-Х6Х7Х8Х9/Х10 Х11 М», «ТОПАЗ-4Х2Х3-Х4Х5-Х6Х7Х8Х9/Х10 Х11 М П», «ТОПАЗ-4Х2Х3-Х4Х5-Х6Х7Х8Х9/22 Х11 М П»

ае

10000

ПИТРЫ

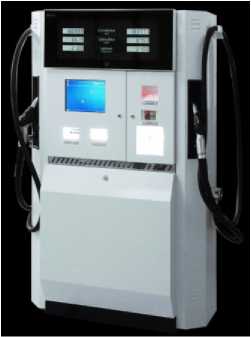

Рисунок 6 - Внешний вид исполнения

«ТОПАЗ-61Х3-Х4Х5-Х6Х7Х85»

Рисунок 5 - Внешний вид модификаций «ТОПАЗ-51Хз»

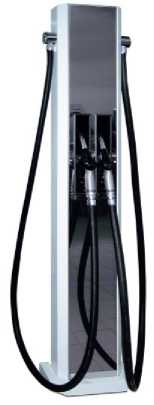

Рисунок 7 - Общий вид сателлитов

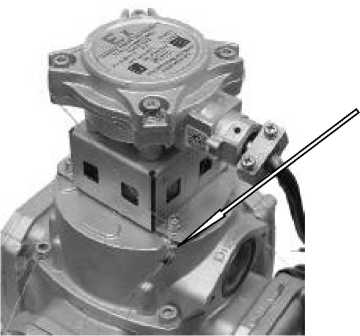

Рисунок 8 - Схемы пломбировки генераторов импульсов FBCGQ-3, производства фирмы «Zhejiang Datian Machine Co., Ltd.»

Пломба изготовителя или пломба с нанесенным знаком поверки

Рисунок 9 - Схемы пломбировки генераторов импульсов «ТОПАЗ-171Д-00.01», производства ООО «Топаз-сервис»

Пломба изготовителя или пломба с нанесенным знаком поверки

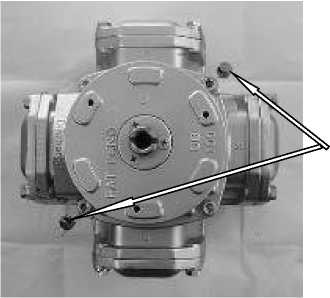

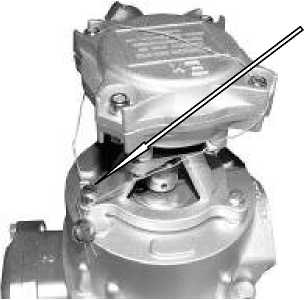

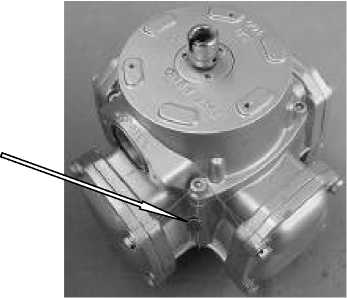

Рисунок 10 - Схема пломбировки измерителей объёма

производства фирмы «Zhejiang Maide Machine Co., Ltd.»

Пломба изготовителя или пломба

с нанесенным знаком поверки

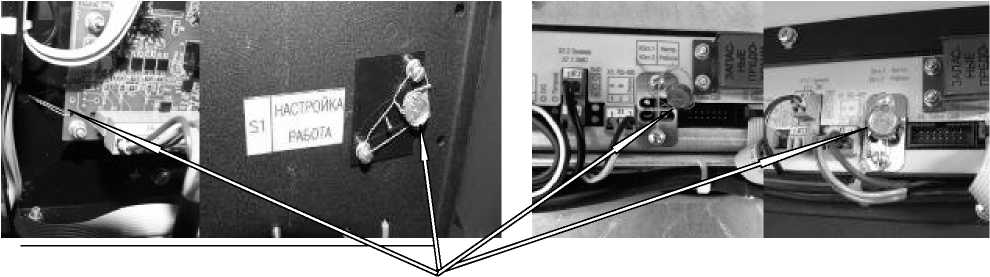

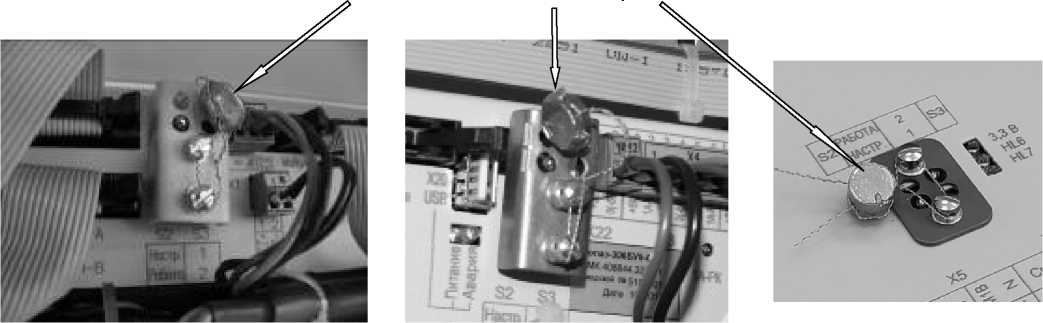

Рисунок 11 - Схемы пломбировки блоков управления «ТОПАЗ-306БУ5» и «ТОПАЗ-306БУ6»

Пломба изготовителя или пломба с нанесенным знаком поверки

а) «Топаз-306БУ7»

б) «Топаз-306БУ9»

в) «Топаз-306БУ12»

Рисунок 12 - Схемы пломбировки блоков управления

«Топаз-306БУ7», «Топаз-306БУ9» и «Топаз-306БУ12»

ТРК имеют встроенное программное обеспечение (ПО) Топаз, которое установлено в блок управления. Данное ПО обеспечивает:

• - сбор и обработку информации от измеряющих устройств, входящих в состав ТРК;

• - накопление и хранение в суммарном виде информации об измеренном количестве ЖМТ;

• - управление процессом дозированного отпуска ЖМТ и измерений;

• - передачу результатов измерений в дистанционное управляющее устройство.

Конструкция ТРК исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО защищено от несанкционированного изменения путем пломбирования блоков управления. ПО исключает возможность модификации или удаления данных через интерфейсы пользователя. Доступ к ПО защищён паролём. В ПО выделена метрологически значимая часть (МЗЧ).

Идентификация (МЗЧ) ПО осуществляется с помощью персонального компьютера или АРМ оператора.

Методика проведения идентификации ПО, в том числе метрологически значимой части, описана в эксплуатационной документации на блоки управления в разделах: «Подготовка к работе», «Конфигурация устройства», «Параметры устройства» «Настройка устройства».

Нормирование метрологических характеристик ТРК проведено с учетом влияния ПО.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Лист № 10

Всего листов 13 Метрологические и технические характеристики

аблица 2 - Метрологические характеристики

аблица 3 - Основные технические характеристики

Количество видов ЖМТ, раздаточных рукавов, габаритные размеры и масса исполнений ТРК указаны в таблице 4.

Лист № 11 Всего листов 13 Таблица 4 - Количество видов ЖМТ, раздаточных рукавов, габаритные размеры

Примечания:

• 1. При оснащении ТРК жидкокристаллической или светодиодной индикацией с мультимедийным устройством для отображения пользовательского контента, ее масса увеличивается не более, чем на 40 кг. Габариты ТРК при этом не изменяются.

• 2. По заказу потребителя ТРК могут быть оснащены:

• - терминалом управления отпуском топлива массой не более 110 кг, габариты ТРК при этом не изменяются;

• - системой отбора паров, которыми оснащаются только раздаточные рукава с номинальным расходом топлива 50 л/мин, масса ТРК при этом увеличивается в соответствии с таблицей 5, габариты ТРК при этом не изменяются.

Таблица 5 - Изменение массы ТРК, оснащенной системой отбора паров

наносится на маркировочную табличку ТРК методом лазерной гравировки и на титульные листы руководства по эксплуатации и формуляра типографским способом.

Таблица 6 - Комплектность средства измерений

осуществляется по:

• - МИ 1864-88 «Рекомендации. ГСИ. Колонки топливораздаточные. Методика поверки» (при первичной и периодической поверке);

• - МИ 2895-2004 «ГСИ. Колонки топливораздаточные. Методика периодической поверки мерниками со специальными шкалами» (при периодической поверке).

Основные средства поверки:

• - по документу МИ 1864-88:

• - рабочие эталоны единицы объема жидкости 2-го разряда из части 3 ГПС, утвержденной приказом Росстандарта от 07.02.2018 № 256 - мерники эталонные 2-го разряда номинальной вместимостью 2, 5, 10, 20, 50, 100 л, с основной погрешностью не более ±0,08 % при первичной поверке и +0,1 % при периодической поверке.

• - по документу МИ 2895-2004:

• - рабочие эталоны единицы объема жидкости 2 разряда по приказу Росстандарта от

07.02.2018 № 256 (мерники образцовые со специальной шкалой типа М2р-10-СШ, М2р-20-СШ,  М2р-50-СШ, регистрационный номер 47402-11, с номинальной

вместимостью 10, 20, 50 дм³).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в формуляр и/или на свидетельство о поверке, и на места пломбировки, как показано на рисунках 8 - 12.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

Приказ Минэнерго России от 15.03.2016 г. № 179 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при учете используемых энергетических ресурсов, и обязательных метрологических требований к ним, в том числе показателей точности измерений

Приказ Минпромторга России от 18.06.2017 г. N 2321 Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства

Лист № 13 Всего листов 13 измерений и производимых при осуществлении торговли, выполнении работ по расфасовке товаров, и обязательных метрологических требований к ним, в том числе показателей точности измерений

ТУ 4213-001-53540133-2009 Колонки топливораздаточные «ТОПАЗ». Технические условия

Общество с ограниченной ответственностью «Топаз-сервис» (ООО «Топаз-сервис»)

ИНН 6143047015

Адрес: 347360, Ростовская область, г. Волгодонск, ул. 7-я Заводская, 60 Телефон (факс): +7 (8639) 27-75-75 Web-сайт: http://topazelectro.ru Е-mail: info@topazelectro.ru

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ») Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8

Телефон (факс): +7 (495) 491-78-12

Е-mail: sittek@mail.ru Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311313 от 09.10.2015 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

___71 августа 7020 г.

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 76608 «Колонки топливораздаточные «ТОПАЗ» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г, № 53732) (далее - Административный регламент), и в связи с обращениями ООО «Топаз-сервис» от 23 апреля 2020 г. № 343-1 и № 344-1, приказываю:

• 1. Внести изменения в описание типа на колонки топливораздаточные «ТОПАЗ», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 40785-20, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2.  Установить методику поверки по документам МИ 1864-88 «ГСИ. Колонки топливораздаточные. Методика поверки» и МИ 2895-2004 «Рекомендация. ГСИ. Колонки топливораздаточные. Методика периодической поверки мерниками со специальными шкалами» и распространить действие документов на колонки топливораздаточные «ТОПАЗ», находящиеся в эксплуатации.

• 3. Переоформить свидетельство об утверждении типа № 76608 «Колонки топливораздаточные «ТОПАЗ», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 40785-20, в связи с внесением изменений в методику поверки.

• 4. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

• 5. Контроль за исполнением настоящего приказа возложить на заместителя Руководителя Росстандарта С.С. Голубева.

Заместитель Руководителя

/                             Ч

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 00E1036E1B07EOFB80EA118EOO3F73B665

Кому выдан: Кулешов Алексей Владимирович

Действителен: с 06.11.2019 до 06.11.2020

\_______________
