МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

___ ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

01июля2022 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

/                          л

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Сертификат: 029D109BOOOBAE27A64C995DDB060203A9 Кому выдан: Лазаренко Евгений Русланович Действителен: с 27.12.2021 до 27.12.2022

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «1» июля 2022 г. № 1609

Сведения

об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «1» июля 2022 г. № 1609

Лист № 1 Регистрационный № 52446-13                                           Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества природного газа в составе узла коммерческого учета Самбургского месторождения

Система измерений количества и показателей качества природного газа в составе узла коммерческого учета Самбургского месторождения (далее - СИКГ) предназначена для измерений объемного расхода и объема природного газа (далее - газ), приведенных к стандартным условиям (температура 20 °C, абсолютное давление 0,101325 МПа).

Описание средства измерений

Принцип действия СИКГ основан на использовании косвенного метода динамических измерений объемного расхода и объема газа, приведенных к стандартным условиям, по результатам измерений при рабочих условиях объемного расхода, температуры и давления газа.

Выходные сигналы преобразователей расхода, давления и температуры, хроматографа поступают в контроллеры, анализаторов точки росы - в комплекс измерительно-управляющий. По полученным измерительным сигналам контроллеры по заложенному в них программному обеспечению (далее - ПО) производят вычисление объемного расхода и объема газа, приведенных к стандартным условиям.

СИКГ представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного производства. Монтаж и наладка СИКГ осуществлена непосредственно на объекте эксплуатации в соответствии с проектной документацией СИКГ и эксплуатационными документами ее компонентов.

Состав и технологическая схема СИКГ обеспечивает выполнение следующих основных функций:

• - измерение в автоматическом режиме и индикацию мгновенных значений расхода газа через каждую измерительную линию (далее - ИЛ) и СИКГ в целом;

• - приведение измеренных значений расхода газа к стандартным условиям;

• - приведение объема газа к стандартным условиям;

• - измерение в автоматическом режиме и индикацию мгновенных значений давления, температуры газа по каждой ИЛ;

• - автоматическая сигнализация предельных значений расхода, температуры, давления газа в каждой ИЛ;

• - автоматическое измерение и индикацию компонентного состава, вычисление и индикацию плотности при стандартных условиях, теплоты сгорания и числа Воббе газа по результатам измерения компонентного состава;

• - автоматическая сигнализация предельных значений компонентного состава газа;

• - автоматическое усреднение, нормировки результатов анализа компонентного состава газа;

• - определение суммарного количества перекачиваемого газа в единицах объема за отдельные периоды (один час, сутки, месяц);

• - автоматическое измерение и индикацию температуры точки росы по влаге в рабочих условиях;

• - приведение ТТР по воде от рабочего давления к 3,92 МПа;

• - автоматическое измерение, индикацию температуры точки росы по углеводородам;

• - автоматический отбор газа на поточные анализаторы;

• - защиту системной информации от несанкционированного доступа программными средствами (введением паролей доступа) и механическим опломбированием соответствующих конструктивов и блоков.

В конструкции СИКГ предусмотрены два рабочих измерительных трубопровода (далее - ИТ) DN 400, один контрольно-резервный ИТ DN 400 и один ИТ DN 150.

На ИТ СИКГ установлены следующие средства измерений (далее - СИ):

• - преобразователи расхода газа ультразвуковые SeniorSonic с электронными модулями серии Mark (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 43212-09);

• - датчики температуры 3144P (регистрационный номер 39539-08);

• - преобразователи давления измерительные 3051 (регистрационный номер 14061-10) исполнения 3051ТА.

СИ, установленные в блоке контроля качества СИКГ:

• - хроматограф газовый промышленный модели 700 (регистрационный номер 55188-13);

• - анализаторы точек росы интерференционные КОНГ-Прима-10 (регистрационный номер 28228-10).

В аппаратной СИКГ установлены:

• - контроллеры измерительные FloBoss S600+ (регистрационный номер 81341-21) (далее - FloBoss S600+);

• - системы измерительно-управляющие и противоаварийной автоматической защиты DeltaV (регистрационный номер 16798-08);

• - преобразователи измерительные серии H (регистрационный номер 40667-09) модели HiD 2026.

Резервные СИ:

• - датчик температуры Rosemount 3144P (регистрационный номер 63889-16);

• - анализатор точек росы интерференционный КОНГ-Прима-10 (регистрационный номер 28228-10).

Заводской номер СИКГ нанесен методом лазерной гравировки на табличку, расположенную на внутренней стене технологического блок-бокса возле одного из выходов.

Нанесение знака поверки на СИКГ не предусмотрено. Пломбирование СИКГ не предусмотрено.

Программное обеспечение

ПО СИКГ базируется на ПО FloBoss S600+. ПО является встроенным и может быть модифицировано или загружено только при наличии соответствующих прав доступа.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится по центру титульного листа паспорта типографским способом.

Таблица 4 - Комплектность СИКГ

«Инструкция. Государственная система обеспечения единства измерений. Расход и объем природного газа. Методика измерений системой измерений количества и параметров природного газа в составе Узла коммерческого учета газа Самбургского месторождения АО «АРКТИКГАЗ».   ГКС-011-2021»,   номер ФР.1.29.2022.42678 в   Федеральном

информационном фонде по обеспечению единства измерений.

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»

Приказ Росстандарта № 2825 от 29 декабря 2018 года «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»

Изготовитель

Общество с ограниченной ответственностью Научно-производственное предприятие «ГКС» (ООО НПП «ГКС»)

ИНН 1655107067

Адрес: 420111, Республика Татарстан, г. Казань, ул. Тази Гиззата, д. 3

Телефон: (843) 221-70-00, факс: (843) 221-70-01

Web-сайт: www.nppgks.com

E-mail: mail@nppgks.com

Испытательный центр

Государственный центр испытаний средств измерений ФГУП «ВНИИР»

Адрес: 420088, г. Казань, ул. 2-я Азинская, 7 «а»

Телефон: (843) 272-70-62, (843) 272-11-24, факс: (843) 272-00-32, (843) 272-11-24

E-mail: vniirpr@bk.ru

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.

в части вносимых изменений

Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)

Адрес: 420107, Российская Федерация, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, корп. 5, офис 7

Телефон: (843) 214-20-98, факс: (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц ООО ЦМ «СТП» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311229 от 30.07.2015

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «1» июля 2022 г. № 1609

Лист № 1 Регистрационный № 65850-16                                            Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и параметров природного газа в составе узла коммерческого учета газа «Обустройство Ачимовских отложений Уренгойского месторождения Самбургского лицензионного участка»

Система измерений количества и параметров природного газа в составе узла коммерческого учета газа «Обустройство Ачимовских отложений Уренгойского месторождения Самбургского лицензионного участка» (далее - СИКГ) предназначена для измерений объемного расхода и объема природного газа (далее - газ), приведенных к стандартным условиям (температура 20 °C, абсолютное давление 0,101325 МПа).

Описание средства измерений

Принцип действия СИКГ основан на использовании косвенного метода динамических измерений объемного расхода и объема газа при рабочих условиях, с последующим приведением к стандартным условиям.

СИКГ представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного производства. Монтаж и наладка СИКГ осуществлена непосредственно на объекте эксплуатации, в соответствии с проектной документацией системы и эксплуатационными документами ее компонентов.

Выходные сигналы преобразователей расхода, давления и температуры газа, хроматографа поступают в контроллеры, выходные сигналы анализаторов влажности и температуры точки росы - в комплекс измерительно-управляющий. По полученным измерительным сигналам контроллеры по заложенному в них программному обеспечению (далее - ПО), с учетом значений условно-постоянных параметров, производят вычисление объемного расхода и объема газа, приведенных к стандартным условиям.

Состав и технологическая схема СИКГ обеспечивает выполнение следующих основных функций:

• - измерение в автоматизированном режиме объемного расхода и объема газа;

• - определение в автоматизированном режиме компонентного состава, температуры точки росы (далее - ТТР) по воде и углеводородам, теплоты сгорания газа;

• - приведение ТТР по воде от рабочего давления к 3,92 МПа;

• - формирования всех необходимых отчетных документов по количеству и качеству газа.

В состав СИКГ входят:

• - блок измерительных трубопроводов (далее - БИТ);

• - блок контроля качества газа (далее - БКК);

• - система обработки информации (далее - СОИ).

БИТ и БКК размещены в технологическом блок-боксе, СОИ - в блок-боксе аппаратной.

БИТ состоит из четырех измерительных трубопроводов (далее - ИТ): два рабочих ИТ DN 500, один контрольно-резервный ИТ DN 500 и один ИТ DN 100.

На ИТ СИКГ установлены следующие средства измерений (далее - СИ):

• - преобразователи расхода газа ультразвуковые SeniorSonic с электронными модулями серии Mark (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 43212-09);

• - датчики температуры 3144P (регистрационный номер 39539-08);

• - преобразователи давления измерительные 3051 (регистрационный номер 14061-10) исполнения 3051ТА.

СИ, установленные в БКК:

• - анализаторы температуры точки росы по углеводородам модель 241 СЕ II (регистрационный номер 20443-11);

• - анализаторы влажности «3050» модели «3050-OLV» (регистрационный номер 35147-07);

• - хроматограф газовый промышленный модели 700 (регистрационный номер 55188-13).

Состав СИ СОИ:

• - контроллеры измерительные FloBoss S600+ (регистрационный номер 81341-21) (далее - FloBoss S600+);

• - комплексы измерительно-управляющие и противоаварийной автоматической защиты DeltaV (регистрационный номер 49338-12);

• - преобразователи измерительные серии H (регистрационный номер 40667-09) модели HiD 2026.

Резервные СИ:

• - датчик температуры Rosemount 3144P (регистрационный номер 63889-16).

Заводской номер СИКГ нанесен методом лазерной гравировки на табличку, расположенную на внутренней стене технологического блок-бокса возле одного из выходов.

Нанесение знака поверки на СИКГ не предусмотрено.

Пломбирование СИКГ не предусмотрено.

Программное обеспечение

ПО СИКГ базируется на ПО FloBoss S600+. ПО является встроенным и может быть модифицировано или загружено только при наличии соответствующих прав доступа.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится по центру титульного листа паспорта типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность СИКГ

«Инструкция. Государственная система обеспечения единства измерений. Расход и объем природного газа. Методика измерений системой измерений количества и параметров природного газа в составе Узла коммерческого учета газа Уренгойского месторождения АО «АРКТИКГАЗ».   ГКС-010-2021»,   номер ФР.1.29.2022.42679 в Федеральном

информационном фонде по обеспечению единства измерений.

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 года № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»

Приказ Росстандарта от 29 декабря 2018 года № 2825 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»

Изготовитель

Общество с ограниченной ответственностью Научно-производственное предприятие «ГКС» (ООО НПП «ГКС»)

ИНН 1655107067

Адрес: 420111, Республика Татарстан, г. Казань, ул. Тази Гиззата, д. 3

Телефон: (843) 221-70-00, факс: (843) 221-70-01

Web-сайт: www.nppgks.com

E-mail: mail@nppgks.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: 420088 г. Казань, ул. 2-я Азинская, 7А

Тел.: (843) 272-70-62, факс: (843) 272-00-32; E-mail: office@vniir.org

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.

в части вносимых изменений

Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)

Адрес: 420107, Российская Федерация, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, корп. 5, офис 7

Телефон: (843) 214-20-98, факс: (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц ООО ЦМ «СТП» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311229 от 30.07.2015

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «1» июля 2022 г. № 1609

Лист № 1 Регистрационный № 63902-16 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и параметров природного газа в составе узла коммерческого учета газа «Обустройство Яро-Яхинского нефтегазоконденсатного месторождения»

Назначение средства измерений

Система измерений количества и параметров природного газа в составе узла коммерческого учета газа «Обустройство Яро-Яхинского нефтегазоконденсатного месторождения» (далее - СИКГ) предназначена для измерений объемного расхода и объема природного газа (далее - газ), приведенных к стандартным условиям (температура 20 °C, абсолютное давление 0,101325 МПа).

Описание средства измерений

Принцип действия СИКГ заключается в непрерывном измерении, преобразовании и обработке при помощи системы обработки информации (далее - СОИ) входных сигналов, поступающих по измерительным каналам от преобразователей расхода, давления, температуры, компонентного состава, температуры точки росы.

В состав СИКГ входят:

• - блок измерительных трубопроводов (далее - БИТ);

• - блок контроля качества газа (далее - БКК);

• - СОИ.

В БИТ на каждом измерительном трубопроводе (далее - ИТ) (2 рабочих и 1 контрольно-резервный) установлены:

• - преобразователи расхода газа ультразвуковые SeniorSonic с электронными модулями серии Mark (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 43212-09);

• - датчики температуры 3144P (регистрационный номер 39539-08);

• - преобразователи давления измерительные 3051 (регистрационный номер 14061-10) исполнения 3051ТА.

БКК включает:

• - хроматограф газовый промышленный модели 700 (регистрационный номер 55188-13);

• - анализаторы влажности «3050» модели 3050-OLV (регистрационный номер 35147-07) (рабочий и резервный);

• - анализаторы температуры точки росы по углеводородам модель 241CE II (регистрационный номер 20443-11) (рабочий и резервный).

СОИ СИКГ состоит из:

• - контроллеры измерительные FloBoss S600+ (регистрационный номер 81341-21) (далее - FloBoss S600+);

• - комплексы измерительно-управляющие и противоаварийной автоматической защиты DeltaV (регистрационный номер 49338-12);

• - преобразователи измерительные серии H (регистрационный номер 40667-09) модели HiD 2026.

Резервные СИ:

• - анализатор влажности «3050» модели 3050-OLV (регистрационный номер 35147-07);

• - датчик температуры Rosemount 3144P (регистрационный номер 63889-16).

На основе измеренных объемного расхода (объема) при рабочих условиях, температуры, абсолютного давления газа и рассчитанного коэффициента сжимаемости газа контроллер измерительный FloBoss S600+ выполняет расчет объемного расхода (объема) газа при стандартных условиях.

СИКГ представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКГ осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией СИКГ и эксплуатационными документами ее компонентов.

Состав и технологическая схема СИКГ обеспечивают выполнение следующих основных функций:

• - измерение и индикация объемного расхода (объема) газа при рабочих условиях, температуры, абсолютного давления, компонентного состава, а также температуры точки росы (далее - ТТР) по воде и углеводородам;

• - приведение объемного расхода (объема) газа к стандартным условиям;

• - приведение ТТР по воде от рабочего давления к 3,92 МПа;

• - формирование и хранение отчетов об измеренных и вычисленных параметрах;

• - защита системной информации от несанкционированного доступа.

Заводской номер СИКГ нанесен методом лазерной гравировки на табличку, расположенную на внутренней стороне стены технологического блок-бокса возле одного из выходов.

Нанесение знака поверки на СИКГ не предусмотрено.

Пломбирование СИКГ не предусмотрено.

Программное обеспечение

ПО СИКГ базируется на ПО FloBoss S600+. ПО является встроенным и может быть модифицировано или загружено только при наличии соответствующих прав доступа.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится по центру титульного листа паспорта типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность СИКГ

«Инструкция. Государственная система обеспечения единства измерений. Расход и объем природного газа. Методика измерений системой измерений количества и параметров природного газа в составе Узла коммерческого учета газа Яро-Яхинского месторождения АО «АРКТИКГАЗ».   ГКС-017-2021»,   номер ФР.1.29.2022.42680 в Федеральном

информационном фонде по обеспечению единства измерений.

Нормативные и технические документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»

Приказ Росстандарта от 29 декабря 2018 года № 2825 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»

Изготовитель

Общество с ограниченной ответственностью    Научно-производственное

предприятие «ГКС» (ООО НПП «ГКС»)

ИНН 1655107067

Адрес: 420111, Республика Татарстан, г. Казань, ул. Тази Гиззата, д. 3

Телефон: (843) 221-70-00, факс: (843) 221-70-01

Web-сайт: www.nppgks.com

E-mail: mail@nppgks.com

Испытательный центр

Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)

Адрес: 420107, Российская Федерация, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, корп. 5, офис 7

Телефон: (843) 214-20-98, факс: (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц ООО ЦМ «СТП» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311229 от 30.07.2015

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «1» июля 2022 г. № 1609

Регистрационный № 72030-18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Колонки топливораздаточные SK-FDN

Назначение средства измерений

Колонки топливораздаточные SK-FDN (далее - колонки, ТРК) предназначены для измерения объема нефтепродуктов (бензин, керосин, дизельное топливо, далее - топливо) с вязкостью от 0,55 до 40 мм²/с (сСт) отпущенного в баки транспортных средств и тару потребителей на автозаправочных станциях.

Описание средства измерений

В колонках реализован прямой метод динамических измерений объема отпущенного топлива в единицах объема - литрах.

Принцип действия колонок состоит в следующем: топливо из резервуара, через приемный клапан, фильтр предварительной очистки и моноблок насосный, подается в измерительную линию, состоящую из одного или двух автономных блоков, далее, через шланг с раздаточным краном (раздаточный рукав), топливо поступает в бак транспортного средства.

Отдельные автономные блоки представляют собой измеритель объема топлива с датчиком импульсов и электромагнитным клапаном, объединённые трубопроводами.

При протекании топлива через измеритель объема поршневого типа возникает разность давлений на его входе и выходе, под действием которого поршень совершает возвратнопоступательное движение, топливо при этом вытесняется из измерительной камеры.

Поступательное движение поршней вместе с кулисами преобразуется во вращательное движение коленчатого вала, которое через соединительную муфту передается на вал датчика импульсов.

Вращательное движение вала датчика преобразуется в последовательность электрических импульсов, поступающих в электронное устройство (электронновычислительное устройство), в котором они преобразуются в измеряемый объём, передаваемый во внешнюю систему управления или пульт дистанционного управления и отображаемый на индикаторе ТРК. Если в измерительную линию входят два измерительных блока, то электронное устройство производит суммирование объёмов, измеренных каждым из автономных блоков.

Задание дозы топлива и включение колонок производится оператором на клавиатуре, находящейся непосредственно на колонке, или по сигналам, поступающим из внешней системы управления или пульта дистанционного управления.

Колонки осуществляют выдачу топлива, измерение, индикацию его объема и расчет стоимости выданного топлива по одному или нескольким раздаточным рукавам. Сброс показания разового учета выданного объема топлива в нулевое положение производится автоматически при снятии раздаточного пистолета с колонки. Записи последних 200 заправок сохраняются в электронном устройстве.

Колонки имеют 4 модификации (SK10, SK52, SK56 и SK65), отличающихся друг от друга дизайном, номинальным расходом топлива, количеством вида топлива от одного до пяти, числом раздаточных рукавов, числом одновременно обслуживаемых потребителей, а также наличием или отсутствием насоса в составе колонки.

Колонки состоят из:

- рамы;

- гидравлического отсека;

- электронного отсека;

Гидравлический отсек состоит из:

- измерителя объема поршневого серия FM-500(D), изготовитель «Beijing Sanki Petroleum Technology Co., Ltd», КНР;

- моноблока насосного с фильтрами грубой очистки, газоотделителем и обратным клапаном GP-50(D), изготовитель «Beijing Sanki Petroleum Technology Co., Ltd», КНР;

- моноблока насосного с фильтрами грубой очистки, газоотделителем и обратным клапаном ZYB, изготовитель «Beijing Sanki Petroleum Technology Co., Ltd», КНР;

- датчика импульсов HBMQ-7A, изготовитель «Beijing Dehuizhong Technology Co., Ltd», КНР;

- датчика импульсов B-TY9, изготовитель «Beijing Tocel Electronics Co., Ltd.», КНР;

- электромагнитного клапана соленоидного DV1050, изготовитель «Zhejiang Chunhui Intelligent Control Co., Ltd», КНР;

- электродвигателя топливного насоса;

- раздаточного рукава с раздаточным краном;

- фильтра;

- вспомогательных дополнительных устройств, опций по выбору:

- датчика импульсов c АДЭПИ (Автоматическая двусторонняя электронная проверка по импульсам);

- датчика температуры;

- системы газовозврата;

- пропорционального регулирующего клапана;

- датчика открытия отсека гидравлического ТРК;

- системы растягивания шлангов;

- замков для фиксации раздаточных кранов в колонке;

- раздаточных рукавов с раздаточными кранами, установленных на отдельно стоящих стойках (сателлитах).

Электронный отсек состоит из:

- электронно-вычислительного устройства, изготовитель «Beijing Sanki Petroleum Technology Co., Ltd», КНР.

- вспомогательных дополнительных устройств, опций по выбору:

- клавиатуры;

- устройств мультимедиа;

- платежного модуля;

- датчика открытия отсека электронного ТРК;

- функциональной платы с портами для расширения;

- микрофона;

- видео камеры.

Структурная схема обозначения колонок:

Колонка топливораздаточная SKX1X2X3X4X5X6X7X8, где SK - исполнение колонки;

Х1 - модификация колонки (10, 52, 56, 65);

Х2 - тип гидравлической части:

Z - всасывающий тип, лопастной насос;

G - всасывающий тип, шестеренчатый насос;

Q - напорный тип;

Х3 - код измерителя объема;

Х4 - количество рукавов (от 1 до 10);

Х5 - количество видов топлива (от 1 до 5);

Х6 - количество постов (от 1 до 10);

Х7 - код типа электронно-вычислительного устройства.

Х8 - дополнительное описание.

Пример условного обозначения колонки при заказе:

Колонка топливораздаточная SK65GF842B-Prime.

Колонка модификации SK65-Prime, с восемью раздаточными рукавами, всасывающего типа гидравлической системы, шестеренчатого насоса, с четырьмя видами топлива.

Автономность блоков ТРК имеющих несколько раздаточных рукавов обеспечивается возможностью независимой регулировки и опломбирования отдельных измерителей объёма с датчиками импульсов.

Общий вид колонок представлен на рисунках 1 - 2.

Схема пломбировки от несанкционированного доступа, и установки знака поверки

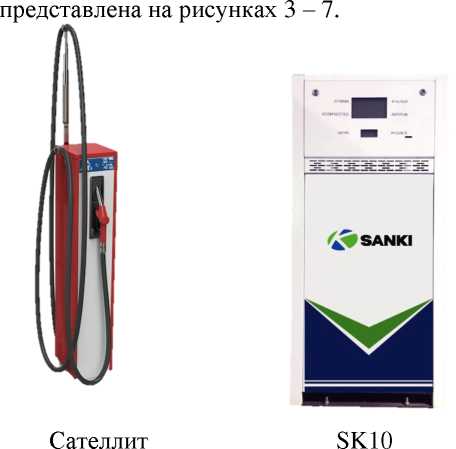

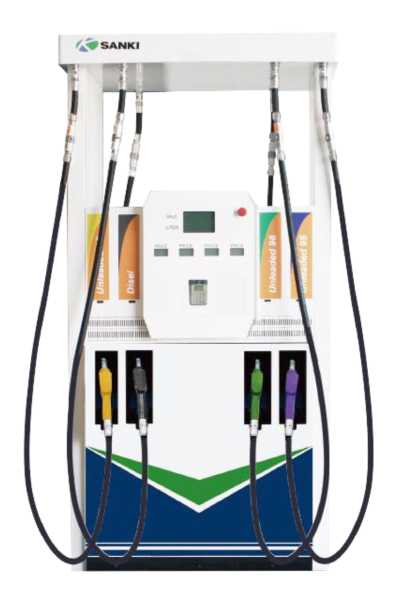

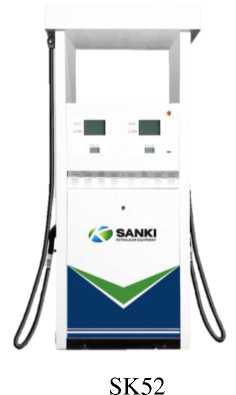

Рисунок 1- Общий вид колонок модификаций SK10, SK52, и Сателлит

SK52(Prime)

SK56

SK56 (Prime)

SK65

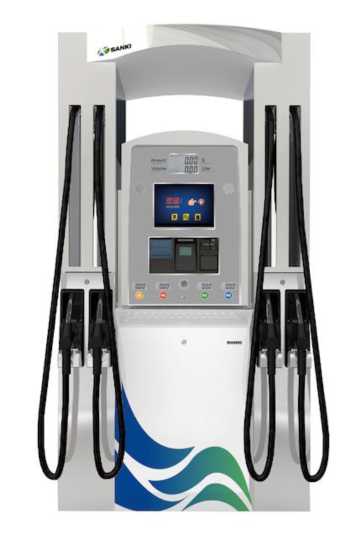

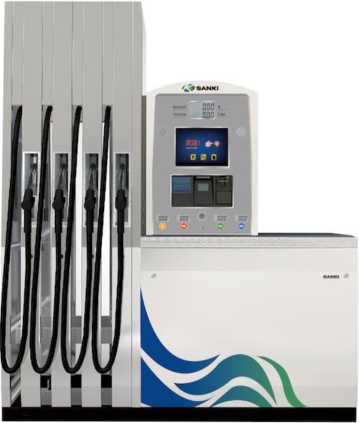

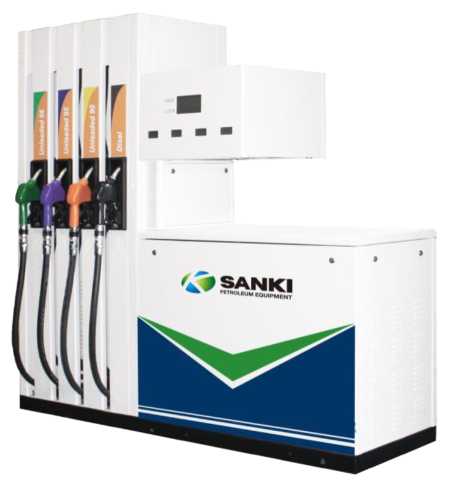

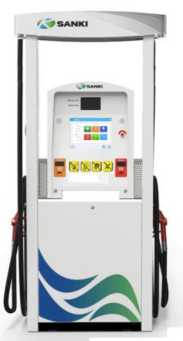

Рисунок 2 - Общий вид колонок модификаций SK56, SK65

Пломба изготовителя или пломба с нанесенным знаком поверки

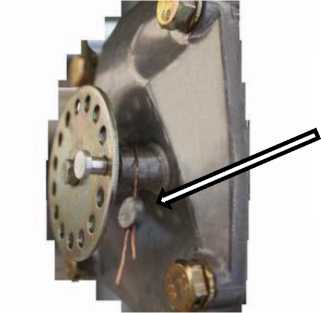

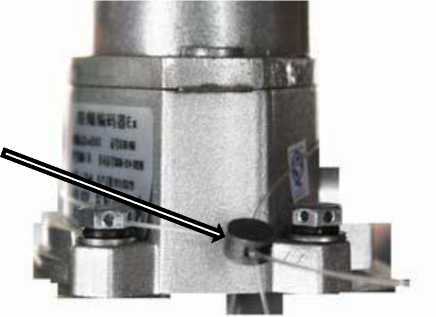

Рисунок 3 - Пломбировка регулировочного винта измерителя объёма

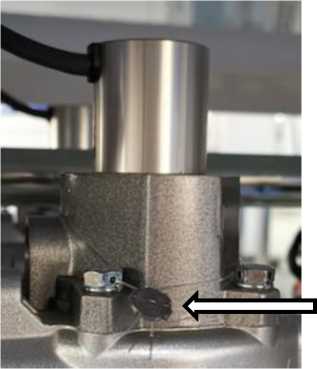

Рисунок 4 - Пломбировка датчика импульсов

HBMQ-7A

Рисунок 5 - Пломбировка датчика импульсов

B-TY9

Пломба изготовителя или пломба с нанесенным знаком поверки

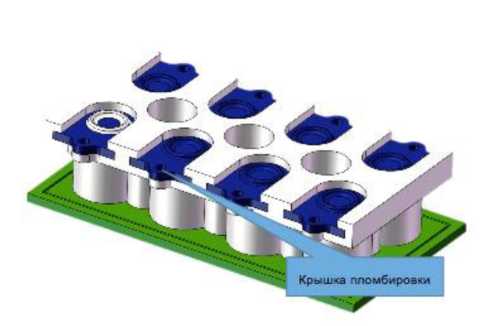

Рисунок 6 - Пломбировка выключателей по настройке параметров

Пломба изготовителя или пломба с нанесенным знаком поверки

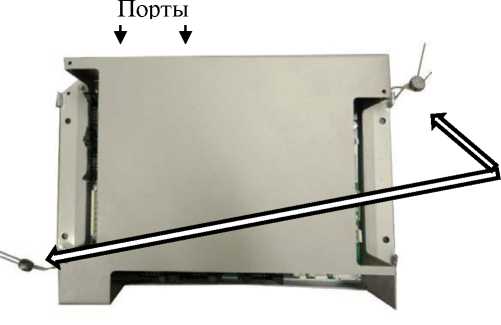

Рисунок 7 - Пломбировка электронно-вычислительного устройства

ТРК, а также каждый измеритель объёма и датчик импульсов имеют заводские номера. Заводской номер ТРК и датчиков импульсов представляет собой сочетание арабских цифр и букв латинского алфавита, наносимые на маркировочную табличку способом лазерной гравировки или другим способом, обеспечивающим сохраняемость и читаемость маркировки в течение всего срока службы колонок, в месте, указанном на рисунке 8. Маркировочная табличка ТРК крепится на корпус ТРК винтами. Маркировочная табличка датчика импульсов крепится на его корпус заклёпками или винтами. Заводской номер измерителя объёма представляет собой сочетание арабских цифр и букв латинского алфавита, наносимых на корпус литьём или давлением.

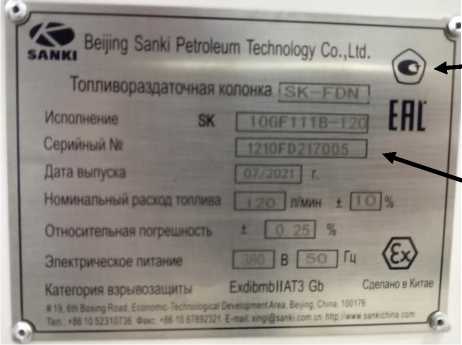

Рисунок 8 Места нанесения заводского номера и знака утверждения типа

Колонки имеют встроенное программное обеспечение (ПО), которое осуществляет подсчет и индикацию количества выданного топлива на указателе разового учёта.

Доступ к изменению параметров работы ПО, влияющих на метрологические характеристики колонки для каждой измерительной линии, защищен пломбой или стикером, паролем администратора и паролем юстировки недоступных пользователю.

ПО не может быть модифицировано, считано или загружено через какой-либо другой интерфейс после опломбирования. Нормирование метрологических характеристик проведено с учетом применения ПО.

Идентификацию ПО производить в соответствии с требованиями руководства по эксплуатации на колонки (раздел «Настройка параметров»).

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Таблица 4 - Технические характеристики колонок в зависимости от исполнения

наносится на маркировочные таблички колонки фотохимическим методом (методом металлографии, наклейки) в месте, указанном на рисунке 8, и на эксплуатационную документацию типографским способом.

Таблица 5 - Комплектность средства измерений

приведены в руководстве по эксплуатации, разделы 1.1, 5 - 7, 8.4.

Постановление Правительства РФ, от 16.11.2020 №1874 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений.

Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости.

ГОСТ Р 58927-2020 Колонки топливораздаточные. Общие технические условия

Beijing Sanki Petroleum Technology Co., Ltd, КНР

Адрес: № 19, Sixth Boxing Str., Economic-Technological Development Area Beijing, P.R.China, 100176

Телефон: 86 010 52310736

E-mail: xingl@sanki.com.cn

www.sankichina.com

Закрытое акционерное общество Консалтинго-инжиниринговое  предприятие

«Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8

Телефон (факс): (495) 491-78-12

Е-mail: sittek@mail.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311313
